Как увеличить тягу в дымоходе своими руками и что делать, если появилась обратная тяга

Дефлектор для дымохода своими руками

Каждое приспособление обладает уникальными размерами, которые определяются в зависимости от конструкции дымохода. Высота дефлектора зависит от внутреннего диаметра дымохода, данные представлены в таблице №1.

Таблица 1

Внутренний диаметр трубы, мм

500	400	200	140	120
Ширина диффузора, мм
1000
800
400
280
240

Для собственноручного изготовления устройства необходимо следовать такой последовательности действий:

Перед тем, как начать сборку приспособления, необходимо снять замеры с трубы дымохода и составить предварительный чертёж устройства.
Далее следует подготовить макеты всех частей дефлектора. Их можно вырезать из картона.
Размеры макетов переносятся на металлические листы.
На четвёртом этапе из металлических заготовок вырезаются детали для будущего устройства.
Производится стыковка отдельных элементов в единую конструкцию. Соединить части самодельного приспособления можно болтами или сваркой.
Из металлических полосок изготавливаются фиксаторы для колпака (кронштейны).
Конусная часть монтируется на колпак устройства.

Собрать дефлектор простой конструкции несложно, это можно сделать своими руками

Объем подсоса воздуха

Размер отверстия непосредственно влияет на объем воздуха, который засасывается в топочное пространство печи. На рис. 10 показана зависимость объема воздуха, проходящего через отверстие диаметром 28 мм (площадь 6,5 см2) от разрежения.

Рис. 10. Зависимость объема воздуха, проходящего через отверстие диаметром 28 мм (площадь 6,5 см2) от разрежения

В предположении, что заслонки недействующей горелки оставлены открытыми, можно оценить дополнительный объем воздуха, поступающий в печь через недействующую горелку.

Диаметр горловины горелки составляет 410 мм, что соответствует площади 1300 см2. Предполагая, что согласно проекту тяга на уровне пода печи составляет 75 Па, для отверстия диаметром 28 мм при указанном разрежении подсос воздуха составит 21 м3/ч; для отверстия диаметром 410 мм – 4200 м3/ч. Для печи теплопроизводительностью 29 МВт при работе с коэффициентом избытка воздуха 1,15 (15% избытка воздуха, что соответствует содержанию кислорода в дымовых газах 3% об.) для газообразного топлива (метана) расход воздуха в печь составит 34 100 м3/ч (согласно тепловому расчету). Расчетный подсос воздуха в таком случае составит ~14% минимально необходимого стехиометрического количества воздуха. Это означает, что если допустимое содержание кислорода установлено на уровне 3% (типично при эксплуатации печей), то почти весь избыточный воздух будет приходить из неработающей горелки.

При установленной доле остаточного кислорода, равной 3/21 = 14,2% (21% – содержание кислорода в воздухе), горелки, находящиеся в работе, будут иметь всего лишь 0,8% избытка воздуха для горения .

Если в печи установлена автоматическая система регулирования тяги по содержанию кислорода в дымовых газах, то это приведет к сильному уменьшению тяги в печи, недостаточному снабжению воздухом горелок, образованию вытянутого пламени с высоким уровнем выбросов СО из-за неполного сгорания, нестабильному пламени из-за недостатка кислорода, и горелки станут работать неустойчиво и гаснуть.

Если же тяга в печи не регулируется, то эксплуатация будет происходить с большим объемом дополнительного воздуха, что приведет к снижению энергоэффективности печи.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
на пологой кровле устье трубы полагается размещать выше ограждений;
на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
корпус устройства должен хорошо обдуваться независимо от направления ветра;
вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

электрическая дрель;
рожковые ключи;
резьбовые шпильки;
гайки;
хомуты;
две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Виды конструкций для увеличения тяги в дымоходе

Виды конструкций для дымохода

Увеличивать скорость удаления помогает установка технических приспособлений. Механические и электрические устройства повышают и уменьшают быстроту передвижения дыма, при этом в трубе поддерживается оптимальное давление.

Увеличить тягу в дымоходе можно, если установить:

ротационную турбину;
флюгер;
электрический вентилятор;
стабилизатор;
дефлектор.

Решение выбирается с учетом конструкции дымового канала, вида отопительного оборудования. Имеет значение высота трубы над уровнем кровли и присутствие многоэтажных строений по соседству. Любое приспособление на трубе вызывает скопление сажи и конденсат внутри канала, поэтому лучше правильно спроектировать и смонтировать дымоудаляющие каналы.

Роторная или ротационная турбина

Турбодефлектор приводится в движение воздухом и помогает дыму улетучиваться

Усилитель вытяжения содержит в конструкции одно или несколько поворотных устройств, ставится на окончание трубы и функционирует за счет движения ветра. Температура выходящего дыма не должна превышать 150 – 200°С в зависимости от вида турбины. Чаще такие приспособления ставятся на газовые печки и котлы.

Устройство поворачивается в одном направлении и вращением создает область пониженного давления над вершиной канала. Насадка дополнительно защищает выходное отверстие от попадания мусора и атмосферных осадков.

Недостатком считается невозможность работы в безветренную погоду. Турбина продолжает вращаться при отключенном отоплении в летние месяцы и создает повышенную тягу в помещении.

Флюгер

Флюгер поворачивается против ветра и защищает трубу от задувания

Насадка на дымоход для увеличения тяги выполняется в виде флюгера, который поворачивается против ветра за счет специальной конструкции. Задача дымника заключается в противодействии обратной тяге и придании эстетичного вида оголовку трубы.

Детали конструкции:

центральная ось;
фигура;
роза ветров.

Колпак имеет внутри подшипники, требующие регулярной смазки. В мороз на поверхности корпуса появляется наледь, ее нужно сбивать.

Электрический вентилятор

Усилить скорость дыма можно с помощью электрического вентилятора

Применяется для вытягивания дыма из твердотопливных, газовых котлов, печей бань и саун, каминов, открытых очагов, с температурой продуктов горения не выше 200°С, а также в системе очистки воздуха. Вентилятор в дымоход для улучшения тяги представляет собой тягодутьевое устройство, чтобы повысить эффективность отопления. Установка прибора позволяет сделать компактными топку котла и другие элементы, а процесс горения при этом не зависит от погоды.

Повышается скорость циркуляции газов, организовывается подача воздуха к горелкам, воздух распределяется по зонам горения равномерно. Использование вентилятора не всегда является оправданным в небольших бытовых печах, котлах малой мощности, т. к. они делают сложной конструкцию и зависят от электричества.

Стабилизатор

Устройство представляет собой прерыватель для дозированной подачи кислорода и поддержания тяговой силы в дымоходе. В конструкции есть защитный клапан для остановки работы при избыточном давлении в трубе.

Стабилизатор устанавливается на выпуск дымохода и выполняет следующие функции:

стабилизирует давление в топке;
ослабляет избыточную тягу в трубе и улучшает КПД котла;
защищает помещение от возникновения обратного засасывания дыма.

Под зонтичным оголовком монтируется датчик тяги, который реагирует на повышение температуры продуктов горения. Дым накапливается под куполом при ослаблении потока и нагревает контролер, который прерывает поставку газа к горелке.

Дефлектор

Дефлектор с разным диаметром насадки усиливает скорость дыма

Устройство ставится на конце трубы и преобразует энергию ветрового потока для уменьшения статического давления в канале. Используется эффект Бернулли, который заключается в том, что при увеличении скорости ветра и уменьшении диаметра канала появляется разреженность в трубе и создается дополнительная тяговая сила.

Стандартное исполнение предполагает наличие трех деталей:

верхний цилиндрический корпус, имеющий расширение внизу, к основанию он крепится с применением стоек;
нижний металлический стакан, иногда в качестве материала используется асбоцемент или керамика;
конусообразный колпак.

Способы усилить тягу дымохода

Назначение регулятора тяги – гасить чрезмерное разрежение в дымоходе. Увеличивать тягу стабилизатор не может. Что же делать, когда тяга явно недостаточна?

Для усиления тяги делают следующее:

Проверяют, не забился ли дымоходный канал сажей, прочищают его.
Проверяют, имеется ли доступ воздуха в помещение или подвод воздуха с улицы к топке отопительного агрегата. При необходимости открывают форточку или проводят трубу для забора чистого воздуха с улицы.
Анализируют, достаточно ли утеплена труба, не подмок ли утеплитель. В случае с современными керамическими или сэндвич-трубами утепление можно считать достаточным, при утеплении стальных труб своими руками возможны неприятные сюрпризы. Традиционные кирпичные трубы также желательно утеплить.
Выясняют, есть ли дефлектор на верхе трубы. Нередко установка дефлектора решает проблему.

Если все поиски не привели к решению проблемы, стоит пригласить опытного теплотехника – безопасность семьи превыше всего.

Если вы поменяли отопительный агрегат на более современный (или переложили печь или камин), то необходимо:

Просчитать минимальные длину и площадь сечения борова в зависимости от мощности отопительного прибора (см. мою статью про расчет дымохода).
Рассмотреть необходимую высоту трубы в зависимости от расположения относительно конька и зоны ветрового подпора высоких строений и крупных деревьев.
Если дымоход недостаточной высоты и площади сечения, то его либо нарастить, либо смонтировать дымосос – специальный вентилятор. Он устанавливается на оголовок трубы.
Если старая труба имеет сечение, намного больше расчетного, эту проблему устраняют при помощи шибера или установки вкладыша. Если труба слишком длинная – также можно использовать шибер.

При замене старой печи или камина на современный котел трубу наверняка придется модернизировать, так как современные котлы имеют большой КПД, агрессивный конденсат и невысокую температуру отходящих газов. Даже твердотопливные современные агрегаты имеют более низкую температуру дыма, чем старые дровяные печи.

Дефлекторы для вытяжки

Это довольно распространенный вариант принудительной вентиляции. Дефлектором называют аэродинамический прибор, что устанавливают над дымоходом. Он усиливает тягу в дымоходе благодаря изменению воздушных потоков. Суть его работы заключается в падении давления при обтекании преграды воздухом, а также на принципе изменения потоков воздуха. Получается, его форма позволяет усиливать тягу в дымоходе. Сделанные из нержавеющей стали, они не боятся коррозии, устойчивы к кислотам и высокой температуре.

Обратите внимание! Несмотря на свою простоту и низкую стоимость, дефлектор неэффективен в безветренную погоду. Устройство не работает от электричества или другого источника питания, а полностью зависит от ветровой нагрузки

Его нельзя назвать полноценным вентилятором, так как дефлектор имеет простую форму, без работающих механизмов. Но, существуют разновидности дефлекторов для отвода дыма, созданных специально для дымоходов.

Разновидности дефлекторов:

Дефлектор Вольперта.
Дефлектор Григоровича.
Круглый или шаровидный дефлектор.

Именно круглый дефлектор может создавать вращательные движения под воздействием ветра и выводить дым из помещения. Но, опять же, минус изделия в том, что он неэффективен при отсутствии ветра. Принцип работы этого усилителя тяги вентиляционных труб и дымоходов продемонстрирован в видео*

К тому же часто на дымоходные трубы устанавливают флюгеры, зонты и подобные конструкции. Но они не способны сделать все то, что может сделать высокотемпературный вентилятор для дымохода. Давайте рассмотрим, как они работают и в чем их особенность.

Самостоятельное изготовление стабилизатора тяги дымохода

Процесс горения топлива в печи, камине или отопительном котле обеспечивается притоком воздуха к огню и вытяжкой дыма через отводную трубу.

В естественном состоянии направление движения воздуха через канал колеблется в зависимости от разницы температур в помещении и снаружи: вверх, вниз или никуда при отсутствии перепада градусов.

Чтобы сделать процесс управляемым, применяют стабилизаторы тяги дымохода. Простейшие регуляторы изготавливают своими руками.

Причины изменчивости тяги

Качество обогрева помещений, безопасность пребывания в строениях с локальным отоплением, рациональное потребление топлива — все эти показатели зависят от правильного исполнения дымохода.

Важно постоянно контролировать тягу в трубе: слабый проток не позволит разжечь огонь, обратный вброс продуктов горения в помещение опасен для жизни человека, а высокая скорость исходящей струи вынесет из комнаты всё тепло. Изменение интенсивности вытяжки зависит от нескольких факторов:

Изменение интенсивности вытяжки зависит от нескольких факторов:

Температура наружного воздуха варьирует по временам года, в течение суток и от погоды. Внешний холод усиливает отток газов из постройки, а в жаркий день струя опрокидывается в обратном направлении.
Давление воздуха — помимо перечисленных природных условий, на величину разряжения в верхней точке дымохода оказывает влияние высота трубы: чем она длиннее, тем сильнее тяга.
Шероховатости и изгибы газоотводных каналов, их протяжённость, наличие внутри посторонних предметов и сажи — все эти признаки влекут ухудшение вытяжки.

Для поддержания оптимальных параметров в системе дымоудаления применяются регулирующие устройства. Принцип работы заключается в следующем: когда скорость потока чрезмерна, в стабилизаторе срабатывает клапан, частично отсекая струю, и остаётся в таком положении до понижения температуры в топке. После этого заслонка возвращается в исходное состояние.

Регуляторы скорости вытяжки

Конструкции компенсаторов тяги дымохода различаются по схеме исполнения, но всегда изготавливаются из нержавеющей стали. Существует 3 типа оптимизирующих скорость потока газов устройств:

Дефлекторы устанавливают на верхней отметке трубы. Предназначено изделие для улучшения тяги в канале дымохода: стимулирующий движение воздуха эффект возникает за счёт разницы диаметров устройства и оголовка, при обтекании которого появляется область пониженного давления на конце трубы, имеющей меньший поперечник. Дефлекторы изготавливают неподвижными, вращающимися и поворотными — в виде флюгера. Недостаток — в отсутствие ветра устройство бесполезно.
Дымовой вентилятор обеспечивает устойчивую работу отопительной системы индивидуально дома вне зависимости от внешних условий. Недостаток — требуется подключение к электрической сети.
Стабилизаторы или регуляторы тяги — их прикрепляют к дымоходу отопительного агрегата. Корректировка потока совершается посредством заслонки с уравновешивающим грузом на одной стороне: когда скорость движения воздуха хорошая, проток свободный. При слабой или обратной тяге происходит отсечка. Для работы устройства электричество не требуется.

Самодельный компенсатор утечки тепла

Прежде чем приступать к изготовлению регулирующего устройства, необходимо оценить свои силы и возможности, наличие инструментов и материалов.

Начинать надо с эскизного чертежа стабилизатора тяги дымохода — его рисуют самостоятельно.

Изображение регулятора и деталировку удобно выполнить в натуральную величину, чтобы не заниматься пересчётом размеров, а перенести контуры маркером непосредственно на лист металла.

Последовательность изготовления стабилизатора:

Причины возникновения обратной тяги

Существует несколько причин для возникновения обратной тяги. Основной из них можно считать допущенные ошибки в процессе проектирования отопительной системы. Возможно, при её сооружении были нарушены правила применения строительных материалов.

Проблема такого рода вообще не возникнет, если конструировать дымоход с соблюдением существующих стандартов: поворот нужно делать на 90°, а отвод располагать под углом в 45°

Особое внимание следует уделять форме сечения дымохода

Самой подходящей формой является круг. Если в конструкции будут присутствовать углы, могут возникать завихрения, препятствующие отведению газов.

Профессия трубочиста, как видите, ещё не утратила своей актуальности, а, с увеличением числа частных коттеджей, даже стала ещё более востребованной

Если сравнивать кирпичные и металлические дымоходы, то тяга в последних всегда будет менее качественной. Проблема в том, что металл нагревается довольно быстро, но так же стремительно он и остывает. А холодный воздух, как известно, опускается вниз.

К часто встречающимся можно отнести следующие причины, почему нет тяги в вашем дымоходе:

Непроходимость дымохода. Очень может быть, что он попросту засорен мусором или закопчен в результате длительной эксплуатации. Быстрое закопчение может происходить и в том случае, если дымоход составлен из труб разного диаметра. Делать этого ни в коем случае нельзя.

Ошибки в расчете. Неправильно рассчитанное поперечное сечение прохода для дыма. Довольно часто при проектировании конструкции неспециалистами возникают диспропорции в размерах элементов устройства: топочной камеры и дымохода. Мощная печь, например, может производить больший объём продуктов сгорания, чем узкий дымоход способен вывести. Поэтому нужно внимательно выполнять расчеты дымовой трубы.

Ошибки проектирования. Высота системы отведения дыма недостаточна для её эффективной работы. Малая протяженность дымоходной трубы может стать причиной недостаточной разницы в давлении. Оптимальная высота трубы дымохода составляет пять – семь метров.

Сужение дымовых каналов. В путях отведения дыма есть узкие и горизонтально направленные участки. В таких местах сажа накапливается особенно активно, что мешает свободному перемещению дыма.

Ветровой подпор. Дымоход расположен в области «ветрового подпора». Причиной подпора может стать, например, высокое строение, расположенное рядом с дымоходом.

Неправильно организованная вентиляция помещения

Отсутствие вентиляции или неграмотное ее устройство приводит к отсутствию нужного объёма приточного воздуха
Поэтому важно уделить особое внимание правильной организации вентиляции в частном доме

Если конек кровли расположен выше уровня дымохода, то опрокидывание тяги может происходить при возникновении сильного ветра.

Атмосферные показатели тоже не стоит исключать из числа причин образования обратной тяги. Высокая влажность внешнего воздуха, а так же сильные порывы ветра могут стать причиной образования обратного движения дыма.

То же явлением можно наблюдать и в том случае, когда дома воздух холоднее, чем на улице. Из-за разницы в давлении может возникать сильный запах гари.

Чтобы не допустить отравления, следует хорошо проветрить помещение. Одновременно оно хотя бы немного прогреется. Нарушить тягу способен и ветер, образующий завихрения воздушных потоков на крыше. Такому явлению способствует неправильное направление оголовка относительно конька крыши.

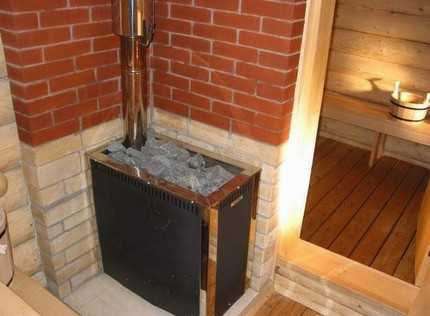

При строительстве бани нужно так расположить топку, чтобы дымоход находился внутри помещения, потому что, если расположить его снаружи, в трубе будет образовываться конденсат

Место монтажа дымохода тоже имеет значение. Например, если речь идёт об отоплении бани, эту часть конструкции можно расположить во внутренней части постройки.

Такое решение позволит лучше прогревать помещение, обеспечивая даже в сильные морозы приличную тягу. Если же трубу разместить вдоль наружной стены, обогрев займет больше времени, а в самой трубе может образоваться конденсат.

Дымососы электрические

В некоторых ситуациях, например для использования с печами, работящими на дровах или каминами, допускается установка специальных электрических канальных вентиляторов-дымососов. Они рассчитаны на работу в среде с повышенной температурой и наличием золы, конденсата и прочих продуктов горения. Однако устанавливать их на дымоход котла, работающего на твердом топливе, недопустимо, температура газов в нем может достигать 650-800оС.

Такие дымососы способны автоматизировать работу дымохода. Специальный датчик температуры и силы потока регулируют активность электропривода, тем самым всегда поддерживая в системе оптимальную тягу.

Зонты, дымники и колпаки

Дымники, дымовые зонты и грибки, зонтики с обвесом (решетки-искрогасители, сетки от листьев и птиц, капельники и отводы конденсата) – это все декоративные колпаки на дымоход, художественные творения жестянщиков и кузнецов. Дымники и зонты спасают от прямого попадания в дымоход дождя и снега, но способствуют конденсации агрессивной влаги на внутренней поверхности колпака и образованию конденсата (темные потеки по оголовку дымохода, намерзание конденсата в зимнее время). При установке зонта на дымоход газового котла появляются проблемы обильного конденсата.

Вообще, нагромождение всяких устройств над оголовком дымохода приводит к повышенному образованию конденсата, снижению тяги или даже обратной тяге в дымовом канале. Не говоря о нормах, которые запрещают устанавливать зонты и дефлекторы на дымоход.

Законы аэродинамики никто не отменял. Под крышей дымника или колпаком дымового зонта образуется область повышенного давления, что ухудшает тягу в дымоходе. Приобретая декоративные колпаки на трубы, владельцы каминных и печных дымоходов не понимают, что зонты и дымники, как и перекрытые кирпичные дымоходы с боковыми выходами для дыма, только ухудшают тягу в трубе. Приходится выбирать: или декоративный колпак, исключающий прямое попадание дождя в дымоход, или обильный конденсат и ухудшение тяги в трубе.

Возможные трудности при установке

Установить стабилизатор тяги на трубу не представляет сложности. Обычно это делают в месте стыка сегментов сэндвича.

Трудность возникает у хозяев, которые имеют наклонный выход дымохода от котла. Здесь придется переделывать конфигурацию трубы, чтобы вмонтировать необходимый вертикальный участок.

Вторая распространенная проблема это слишком свободная посадка стабилизатора на патрубок тройника. Здесь рекомендовано воспользоваться более толстым слоем жаростойкого герметика или специальной замазкой для герметизации зазора.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

Площадь не менее 4 кв. м.
Объём помещения не менее 8 куб. м.
Высота потолка не менее 2,2 м.
Ширина входного проёмы не менее 80 см.
Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
Создаются оптимальные условия для эффективной работы оборудования.
Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

По принципу создания тяги: естественная или принудительная.
По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

Мощность прибора, его функциональные особенности.
Площадь помещения.
Нагрузка на котёл (частота использования).
Наличие окон, дверей.
Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Устройство и предназначение стабилизатора

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Предназначение стабилизатора тяги:

снижать скорость удаления продуктов горения печи;
предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
продлить срок службы дымохода за счет снижения температуры выбросов;
повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
сократить расход топлива;
повысить КПД печи.

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
Третий вариант — показан на схеме.

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.

Проверка тяги

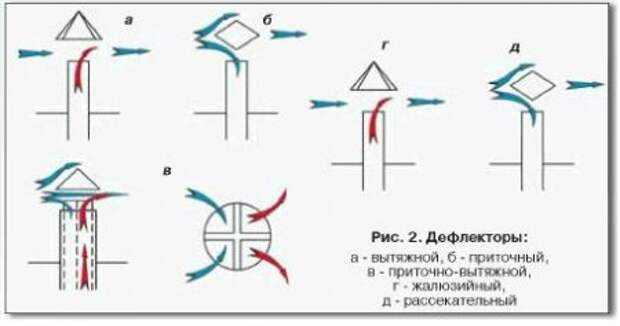

Установка дефлектора на трубу позволяет усилить циркуляцию воздуха и увеличить тягу Прибор анемометр определяет тяговую силу, когда дым передвигается со скоростью 1 м/с и больше. В межсезонье устройство показывает недостоверные результаты из-за небольшого различия температур наружной и внутренней среды и маленькой скорости потоков. Усовершенствованный газоанализатор измеряет тяговое усилие в паскалях (Па) и работает точно, но отличается высокой стоимостью. Достаточным считается показание 10 – 20 Па.

Цвет огня в топке показывает тяговую силу:

желтые и золотистые языки говорят о нормальной скорости потока;
белое пламя и гул показывают, что тяга избыточная;
темные оттенки свидетельствуют о недостаточной скорости.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу

Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой

Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Эффективные способы, как увеличить тягу в дымоходе Эффективные способы, как увеличить тягу в дымоходе. Распространенные причины снижения тяги в дымоходном канале и способы и устройства их устранения.
