Как установить столбы для ворот

Как правильно установить столбы для ворот

Ворота — важная часть ограды. Через них осуществляется вход на территорию, ввоз необходимых вещей. Они выполняют не только защитную и пропускную функцию, но также выступают в качестве элемента ландшафтного дизайна

Поэтому так важно установить аккуратные, презентабельные полотна и столбы для ворот, которые подчеркнут стиль оформления участка

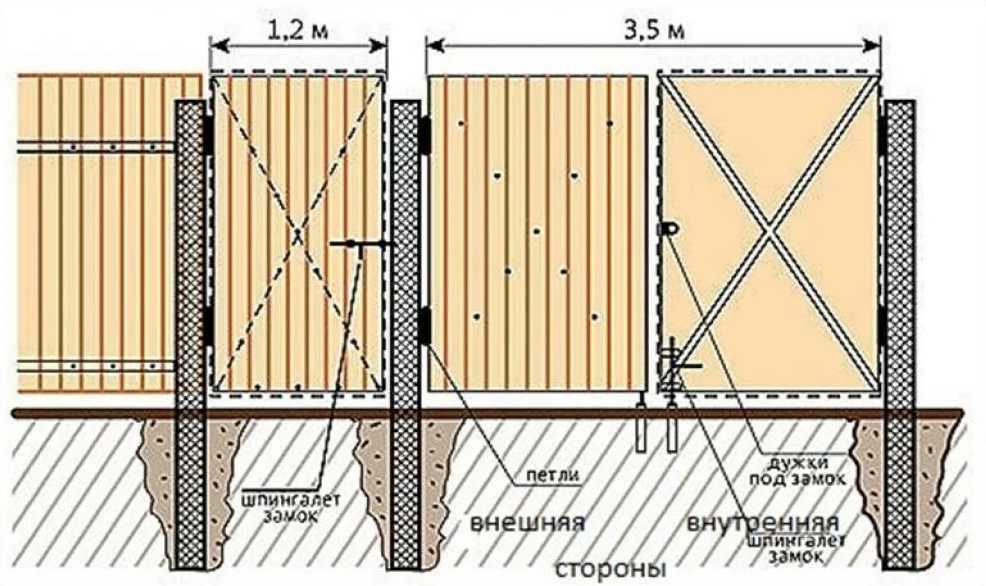

По жесткости конструкции различают столбы под ворота:

• интенсивной эксплуатации. Входная конструкция часто представляет собой изделие с массивными створками, запирающимися на засов/электронный замок. Проем при этом составляет 5-8 м, а вес створок — от 0,5 до 4 т. Такими воротами оснащают промышленные, торговые базы. Опоры к ним должны обеспечить устойчивость и ровность расположения створок;
• периодического использования. Они выступают больше в роли ограждающей, чем защитной конструкции и оснащаются цепью или шлагбаумом. Стойки для них не должны соответствовать каким-либо повышенным требованиям, кроме обеспечения прочности и работоспособности входной группы.

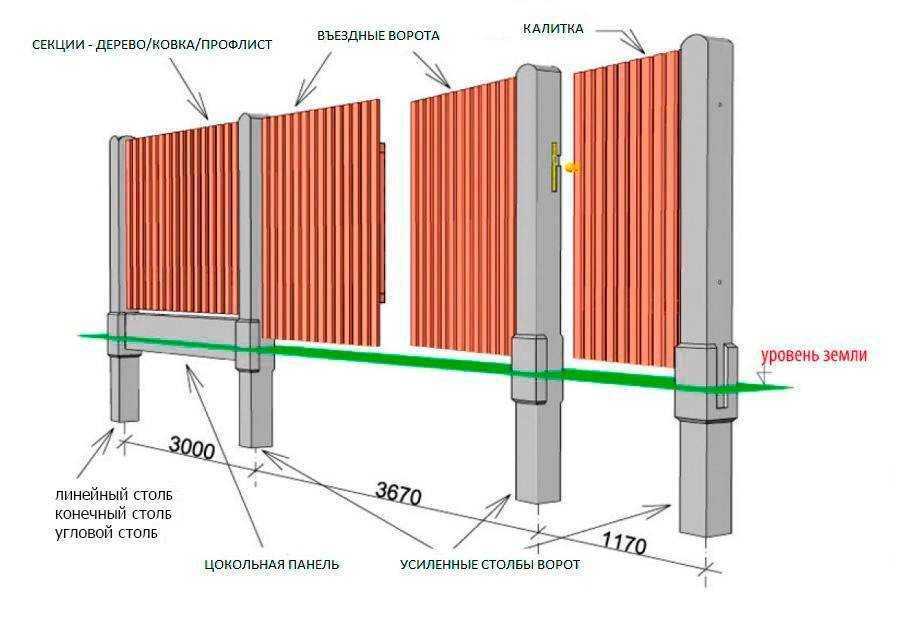

Какие столбы для ворот выбрать по материалу изготовления? Наиболее распространенными являются:

• металлические опоры. Профильная или круглая труба для столбов ворот имеет небольшой вес. Она может быть установлены 1 человеком или 2 людьми без применения спецтехники. Для повышения сопротивляемости входной конструкции на металлических столбах ржавчине, опоры изготавливают из оцинкованной трубы или закрепляют в грунте путем бетонирования;
• железобетонные стойки. Они подходят для небольших входных конструкций, через которые не проходит габаритный транспорт. Причина в том, что данные опоры плохо переносят механические повреждения, постоянные нагрузки;
• каменные/кирпичные столбы для ворот. Подобные стойки выглядят аккуратно, презентабельно, но обладают теми же недостатками, что и железобетонные. Усилить кирпичную опору можно при помощи металлической трубы, проходящей внутри ее, анкерных креплений в кладке;

деревянные стойки. Это первые опоры, которые стал использовать человек при сооружении ограды, но со временем они были вытеснены более современными, износостойкими материалами. Из-за невысокой несущей способности, подверженности гниению, порче насекомыми, потребности в регулярной дополнительной обработке, древесина в качестве стоек для ворот применяется очень редко.

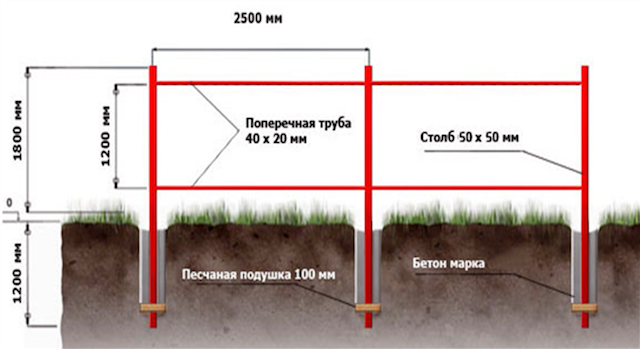

Установка столбов

Установка ворот и калитки в первую очередь требует крепких и надежных опор, которые в  большей степени отвечают за их работоспособность.

В первую очередь необходимо своими руками установить один столб, так как от него будет  проще делать последующие более точные замеры. Для этого под него выкапывается яма глубинной около метра, но не меньше глубины промерзания, в северных районах она может доходить до 2 м.

Затем на дно ямы насыпается щебень и песок, то есть делается своеобразная подушка около 20 см и хорошо утрамбовывается.

Далее берется столб из профилированной трубы и вставляется в яму, длина его зависит от глубины ямы и выбранной высоты ворот. Можно так же поставить и кирпичный столб, но этот вариант довольно проблематичный и требует для начала оснастки фундамента, та потом  возведения конструкции. Выбрав столб из профилированной трубы, мы получаем более быстрый монтаж.

Затем необходимо приготовить раствор из мелкофракционного щебня, песка и цемента и залить им установленный в яму столб. Чтобы в растворе не оставался воздух, его нужно хорошо утрамбовать.

Когда заливка будет закончена, с помощью уровня проверяется вертикальность, это довольно важно, потому как не должно быть не малейших перекосов, иначе створки ворот не смогут правильно закрываться и будут заклинивать. Затем сразу может выполняться последующая установка столбов

Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб

Затем сразу может выполняться последующая установка столбов. Она делается своими руками, поэтому же принципу. Если монтаж калитки осуществляться отдельно от основной конструкции, то для нее необходимо установить дополнительный столб.

Выставление вертикали для столбов

Как сделать фундамент для распашных ворот

Въездные ворота на участке являются визитной карточкой владельца всего поместья, а точность подгонки створок, легкость открывания напрямую зависят от качества выполнения фундамента.

Чем прочнее и правильнее устроен фундамент, тем дольше прослужит вся конструкция.

Выбор подходящего фундамента

Когда ворота не превышают 2-х метров по высоте, а их масса не более 150-180 кг, то есть шанс обойтись отдельными опорами под стойки. В случае устройства массивных и к тому же высоких створок, а также с шириной более 2 м каждая, необходимо делать ленточный фундамент на весь пролет въезда в поместье.

Стойки под весом створок работают на изгиб и опрокидывание, поэтому глубина заложения опор не может быть мелкой. Следует учитывать глубину промерзания земли в данном климатическом районе, а также вид грунта.

Важно! Если грунты представлены такими видами: черноземом, суглинками, супесями, песком, то высота фундамента должна делается в пределах 1,2-1,5 м. Вспучивающиеся грунты вынуждают низ бетонной опоры под ворота располагать на отметке не выше 2-х м от поверхности земли. Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение

В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента

Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение. В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента.

Разметка участка

Важно разметить участок правильно, поэтому следует отнестись к этой работе ответственно. Наружная плоскость ворот устанавливается заподлицо с общей оградой, а геометрическая продольная ось створки как раз и является осью фундаментной конструкции. Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи

Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи.

Размер ям или траншеи должен превышать размер бетонной опорной конструкции на 50 — 100 мм в каждую сторону. Когда опора размером 400×400 мм, то яма под нее копается примерно 450×450 мм.

Контуры траншеи под будущее бетонное основание (или отдельные опоры) необходимо закрепить на местности колышками с натянутым шнуром. Направление шнура должно совпадать с гранями ямы: так легче выполнять земляные работы.

Проведение земляных работ

Когда глубина составляет 1,5 −1,7 м, то не всегда удается сделать траншею без откосов.

Отрывку выполняют вручную, важно понимать, что лишнего грунта будет много, так что резонно сразу грунт нагружать в тачку и убирать с места работ. Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм. Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания

Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания

Выбрав вариант ленточного фундамента, в местах установки столбов (или стоек) делают углубления в грунте на 100-150 мм. Затем следует выполнить песчаную подготовку толщиной 100 мм на всю площадь ямы, и не помешает, если поверх песка отсыпать слой гранитного щебня толщиной 100 мм, также на всю площадь основания.

Технология

В процессе кладки требуется выполнять действия последовательно:

По периметру размещаются прутки.
Внутрь вливается раствор – не выше их.
Нужно проверить уровнем ровность границы раствора.
Кладут четыре кирпича по периметру, помня о перевязке швов.
Прутки вынимаются, очищаются.
Уровнем контролируется высота, иногда требуется выравнивание кельмой, можно вручную.
Раствором заливаются швы.
Внутренняя часть заполняется галькой, потом сверху заливается раствором

Важно проследить, чтобы он не оказался слишком жидким, иначе выльется наружу.
Для нового ряда манипуляции повторяются.. Формирование столбов

Формирование столбов

Для откатных моделей

При монтаже откатной конструкции чертежей закладных элементов не делают. Геометрия, параметры подбираются произвольно, потому что должна решаться главная задача – формирование основы под ролики и привод.

Под калитку

Стержень вставлять не потребуется. Можно сделать его рядом, вбив в грунт.

Не потребуются чересчур крупные закладные. Но заглубить в почву нужно для улучшения надежности.

Установка может быть еще проще, если сделать в швеллере отверстия под закладные части.

Кирпичные

Когда конструкция увесистая, с высокими столбами, то мало вертикальных швеллеров. Внизу их соединяют третьим горизонтальным. Его длина – расстояние между опорами.

Общие рекомендации

Часто можно услышать, что достаточно приварить закладные к выступающим полоскам. Эти мини выступы не удержат даже нетяжелую калитку.

Для распашных, закладные 5-7 см в длину привариваются к центральной стойке. Этого хватает также для удерживания откатной конструкции, когда та не слишком тяжелая.

Правила формирования закладных

Дополнительные советы:

1. Для тяжелых ворот допускается вварка рельсы. Надежнее, когда имеются раскосы. С противоположной стороны сваркой закрепляются дополнительные балки.
2. Если опыта нет, то не следует стараться маскировать закладные – это слишком сложно для неспециалиста.
3. Забивать металлические элементы нужно через заранее сформированные отверстия.
4. Отверстия в кладке формируются под углом 45 градусов, маленькое отклонение допускается.

Последовательность

1. На подготовленный фундамент по периметру требуется расстелить рубероид по параметрам опор. Так кирпич не вытянет на себя влагу.
2. Сверху распределяется сантиметр раствора.
3. Кладется кирпич под контролем уровня.
4. Второй ряд, как и последующие, делают с перевязкой швов, строго по уровню, предотвращая даже минимальные смещения. Каждый блок обстукивается для улучшения стыковки при помощи киянки.
5. По мере реализации, во внутреннюю часть насыпается галька, щебенка, утрамбовывается, заливается раствором. Такой подход хорошо укрепляет кладку.

Кладка под пруток

Для ровности получаемых швов проводят укладку под пруток. С этой целью сначала их сечением 8-10 мм, длинной до 15 см ставят под каждый ряд. Это позволяет предотвратить оседание ниже нужного уровня, получить ровные швы.

Под пруток

Калитка для оград из сетки

Если у вас ограда из сетки, то калитку, лучше всего, делать из кованого железа. В данном случае необходимы очень мощные столбы (не деревянные!), которые заделывают в большое по сечению основание из бетона. Впрочем можно сварить калитку из стального профиля и забрать внутри сеткой, как и ограду. Такой вариант будет гораздо легче по весу, поэтому необходимость в мощных столбах отпадёт. Ограда из сетки имеет достаточно жёсткое обрамление, благодаря чему, она не тянет столбы, поэтому калитку можно изготавливать без оголовья. Накладки, которые привариваются к столбам, следует брать более широкие, чем обычно. Петли привариваются к двум укороченным накладкам, которые находятся на одном столбе, на втором же будут находиться изогнутые накладки – к ним приваривают уголок.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Укладка кирпичной опоры забора

Сооружение металлических ворот и калиток можно произвести лишь с помощью сварочного аппарата. При использовании листовой стали толщиной не больше 2,5 мм используется полуавтомат.

Схема с вариантами кладки столбов

В других случаях требуется профессиональное оборудование. В качестве материала для забора можно использовать оцинкованные профилированные листы. Как правило, высота ворот составляет 2,2–2,6 м, ширина одной створки – 1,9–2,3 м.

Внутренний проем калитки – не более 1,3 м. Чтобы входные конструкции были прочными и надежными, по центру каркаса устанавливают поперечные горизонтальные перекладины.

Чертеж для монтажа опоры без закладных деталей

Инструменты и материалы:

• грунтовочный состав;
• цементный раствор;
• болгарка;
• краска;
• уровень, отвес;
• электродрель, шуруповерт;
• защелка, замок;
• саморезы, болты;
• садовый бур, штыковая лопата.

На фото ниже изображено строительство забора в деревне.

Установка столба для ворот забора

Заливка фундамента

Столбы из кирпича довольно тяжелые и нуждаются в обустройстве надежного фундамента. Работу производят в такой последовательности:

1. Вначале нужно вырыть две ямы глубиной не меньше 1 м.
2. После этого делают песчано-гравийную подушку. Для чего вначале засыпается песок слоем 10 см и трамбуется, сверху насыпается мелкий гравий слоем 10 см и также хорошо трамбуется.
3. Затем из арматуры делают сеточный каркас. Для этого вертикальные прутья необходимо прикрепить проволокой с шагом приблизительно 25 см.
4. Каркас вставляется в яму. После чего выполняется крепление металлических труб. Они служат каркасом для кирпичных опор. Их необходимо установить четко по уровню, а затем зафиксировать.
5. Замешивается цементный состав (пропорции на 1 кг цемента: щебень – 4 кг, песок – 3 кг. Цемент не ниже М250).
6. Раствором заливают лунки и оставляют до застывания (не менее 2 недель с учетом погодных условий).

Эскиз для установки калитки без закладных элементов своими руками

Возведение кирпичной опоры

Когда цемент полностью затвердеет, приступают к укладке кирпичной опоры для калитки или ворот. Поэтапно схема возведения выглядит так:

1. Для начала замешивается цементный состав (цемент и песок в пропорции 1:3).
2. В 1,5 кирпича выкладывается нижний ряд. Первые 4 ряда выкладывают из полнотелого кирпича. Далее можно использовать пустотелый кирпич.
3. Затем, когда первый ряд будет уложен, необходимо проверить его ровность. Для укладки последующих рядов потребуются прутья из металла. Они нужны для создания одинаковых швов в каждом ряду.

Последовательность строительства заборных столбов

Далее:

1. Прутья необходимо уложить в форме квадрата вокруг профтрубы. Затем на уровне прутьев раствор укладывается по всей поверхности опоры. После каждого уложенного ряда проверяется уровень кладки. Если уровень нарушен, то кладку выравнивают, убрав излишки цемента или добавляя его.
2. После этого середину опоры нужно заполнить мелким гравием и залить цементом. Чтобы цементный состав проник максимально глубоко, выполняется штыкование. Повторять такую процедуру необходимо после укладки каждого ряда.
3. Затем крепятся закладные, на них в дальнейшем будет устанавливаться крепеж для ворот и калитки. Устанавливать первую закладную нужно на уровне 30 см от земли, причем пластина должна доходить до металлического столбика и чуть выходить за край кирпичной кладки. Для чего в облицовке болгаркой выполняется пропил, а внутри опоры для усиления прочности пластину крепят к профтрубе сваркой.
4. Для монтажа ворот необходимо 6 закладных, крепление калитки к кирпичным столбам производится с помощью 3 пластин. Затем, когда опоры будут установлены, приступают к расшивке швов.

Закладные детали

Установка металлических ворот

Когда участок будет огорожен, необходимо подумать об установке ворот. Они могут быть нескольких типов – откатные или распашные, подъемные или открывающиеся в одну сторону. Своими руками можно установить только распашные ворота или конструкцию, открывающуюся в одну сторону.

Перед работой следует подготовить:

• аппарат для сварки и болты;
• шарниры;
• ровный брусок;
• опоры.

В загородных домах и на дачах чаще всего устанавливают распашные ворота. Такие конструкции имеют две створки. Свариваются они из железа. При желании можно соорудить кованые ворота. Для монтажа ворот следует вкопать столбы, определив размер створок. Могут устанавливаться как деревянные, так и железные опоры.

Шарниры присоединяются к столбам болтами. Изделия, купленные в магазине, не подходят для этой цели. Это объясняется их невысокой надежностью. Следует приобрести мощные шарниры, сделанные самостоятельно мастером токарной организации. Такие конструкции должны иметь шариковый механизм. Это позволит открывать ворота довольно легко.

Сложной является работа по монтажу и закреплению ворот. Один человек вряд ли сможет провести эту процедуру, поскольку створки являются довольно тяжелыми. Навешиваются они на определенной высоте над землей.

Для создания проема под воротами между опорами следует уложить брусок, а затем установить на него створку. Теперь можно приваривать шарниры – сначала верхние, затем — нижние. Вторая створка устанавливается на одном уровне с первой.

Типы бетонирования столбов

Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.

Подготовка раствора

Раствор для бетонных столбов заливают в формы

Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:

• портланд-цемент марки не ниже М-250;
• вода;
• гравий;
• песок.

Все составляющие смешиваются в таких пропорциях:

• цемент – 1 часть;
• вода – 0,5-1 часть;
• гравий – 3-4 части;
• песок – 2-3 части.

Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.

• Срок хранения цемента должен соответствовать указанному на упаковке.
• Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
• Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
• Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.

Бурение отверстий

Отверстие выстилают рубероидом, чтобы влага не повреждала столб

Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.

Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.

Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.

Частичная заливка

Частично залитые бетоном опоры используются для навешивания легких ворот или калиток, не испытывающих серьезных ветровых нагрузок. Технология частичного бетонирования проста – яма, в которую установлен столб, наполовину заполняют политой водой и тщательно утрамбованной смесью песка с гравием. Оставшееся в яме пространство заливают бетонным раствором, который также тщательно трамбуют и штыкованием удаляют из него воздух.

Полное бетонирование

Способы установки столбов в грунте

Полное бетонирование отличается от частичного тем, что яму с установленным столбом полностью заливают бетоном, подготовив перед этим песчано-гравийную подушку. Такую конструкцию можно упрочнить, если соединить столбы в единый монолит заглубленным бетонным ростверком.

Заглубленный ростверк повысит надежность ворот, так как располагается ниже уровня промерзания грунта. Однако для обустройства такой конструкция уйдет много времени, да и стройматериалов понадобится немало.

Установка ворот в единую плиту

Чтобы избежать перекоса ворот, который может появиться через год-два после их установки, лучше всего устанавливать ворота в единую плиту.

Устанавливают опоры следующим образом:

1. Выкапывают траншею шириной 0,5 м и длиной, которая на 0,5 м больше, чем ширина ворот. Глубина траншеи для пучинистых грунтов должна превышать 1,8 м, а для непучинистых – порядка 1,2 м.
2. Толщина песчано-гравийной подушки, которую обустраивают на дне траншеи, составляет 20–30 см.
3. Чтобы вся конструкция не проваливалась в траншею при установке, на несущие опоры перпендикулярно приваривают отрезки трубы, длина которых должна превышать ширину траншеи.
4. На столбы навешивают каркас ворот и всю конструкцию устанавливают на место. Приваренные отрезки трубы придают ей дополнительную устойчивость.
5. При помощи уровня выставляют ворота строго по вертикали и горизонтали.
6. Убедившись в правильности установки ворот, всю траншею заливают бетоном. Если есть возможность, перед заливкой бетон армируют арматурой или сеткой.
7. После того как бетон полностью застынет, приступают к отделке несущих опор и ворот.
