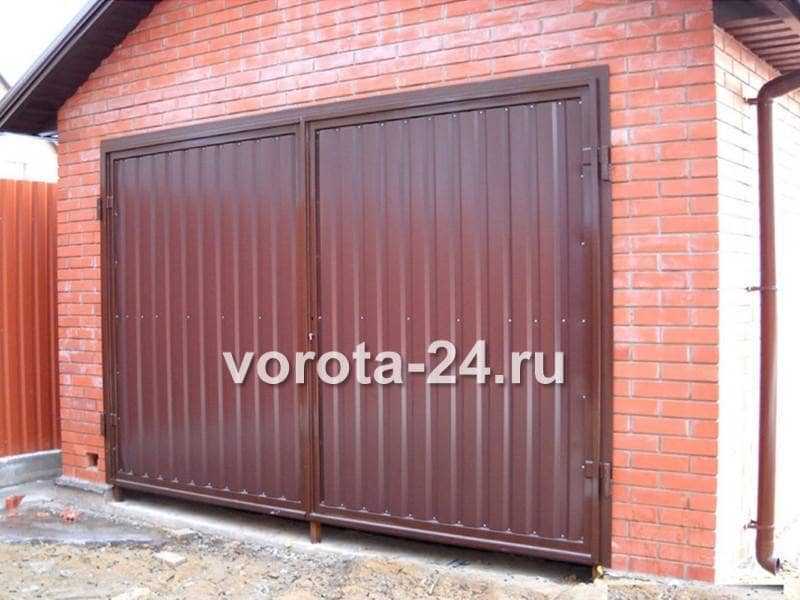

Распашные гаражные ворота

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина

Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь

Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.

Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм

Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм

Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом

Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон

Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Свариваем каркас створок

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.

Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.

На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.

При желании в одной из дверей устраивают калитку.

По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.

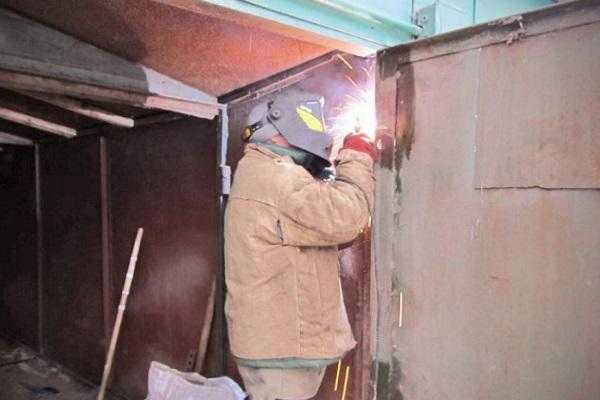

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца

При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

Изготовление несущего каркаса

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Чертежи гаражных распашных ворот

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Автоматические распашные ворота

Использование автоматики для распашных гаражных ворот давно уже никого не удивляет. В продаже имеется большой выбор автоматических систем и приводов, способных сделать заезд и выезд из гаража максимально комфортным. Помимо комфорта автоматический привод на воротах обеспечивает:

• увеличенный ресурс работы петель;
• стабильную нагрузку на несущий каркас;
• плавную работу при любых погодных условиях.

Чем выше ворота и значительнее вес створок, тем больше необходимости в оснащении ворот автоматикой, тем более, если воротами регулярно пользуются женщины.

Автоматические ворота удобны тем, что запирать их вручную нет необходимости. Автоматика блокирует любые попытки открывания дверей руками до поступления сигнала на датчик управления. Минусом в этой системе является зависимость работы от наличия электрического тока. Без света механика просто не будет срабатывать. Для решения проблемы устанавливают систему разблокировки. Чаще всего она идет как дополнительная опция к комплекту привода. Альтернативой может послужить подключение автоматики к источнику резервного питания – аккумулятору или генератору.

В настоящее время распространены два вида приводов для автоматических распашных ворот – рычажный и линейный. Последний предпочтительнее, так как рассчитан на большой вес створок и сильные порывы ветра.

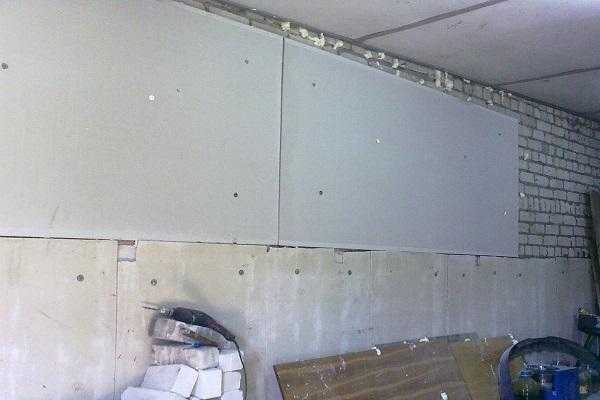

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

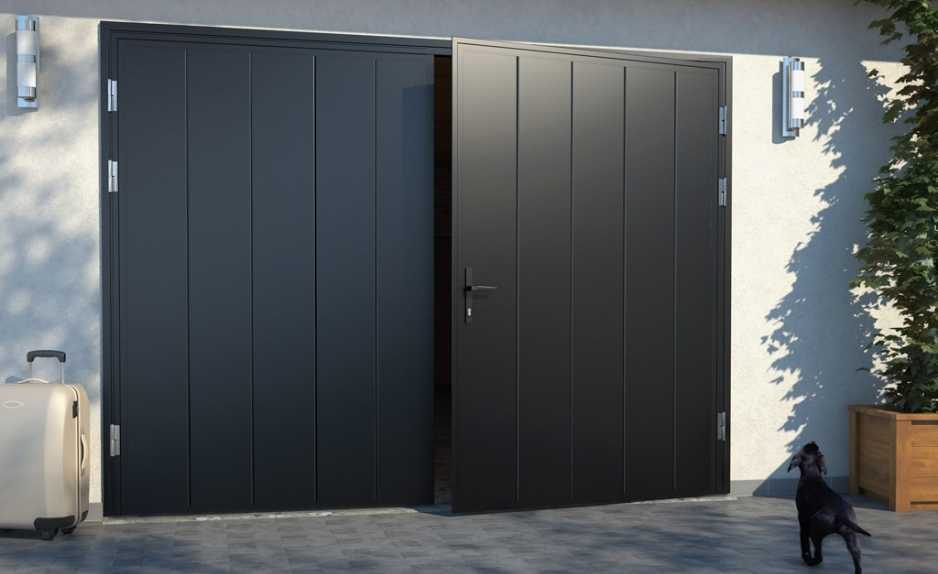

Пример гаражных ворот
Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

Пример гаражных ворот
Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

Пример поворотных гаражных ворот
Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.

1. Пример секционных гаражных ворот

5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши

Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет

Изготовление рамы

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и продолжить строить дальше.
» alt=»»>
Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90 о .

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.
» alt=»»>

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90 о . как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству. Каркас для ворот

3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.
