Характеристики и виды откатных гаражных ворот, этапы установки и настройки своими руками

Виды откатных ворот

Гаражи имеют разные конструкции и местоположения, поэтому ворота необходимо подбирать с учетом всех особенностей. Существуют следующие разновидности откатных конструкций:

1. Раздвижная. Данная конструкция подходит для установки на въездах в промышленную зону. В верхней части полотна устанавливается профиль, вдоль которого двигаются роликовые опоры. Рельсу изготавливают из прочного металла, чтобы она смогла удерживать вес ворот.
2. Сдвижная. Отличительной чертой является отсутствие верхней балки. Высота ворот определяется в зависимости от предполагаемого давления на фундамент. Полотно сдвигается благодаря 3 роликам, 2 из которых фиксируются на створке.
3. Раскладная. Разновидность консольного типа при открытии складывается и остается в верхней части гаража. Для раскладных ворот не требуется монтировать отдельное основание.

Этапы установки откатных ворот для гаража

Прежде всего, следует подготовить все необходимое. В частности для монтажа потребуются:

• Металлический швеллер и арматура.
• Профлист.
• Профильная труба 60х40 мм и 40х20 мм.
• Роликовые тележки (2 шт).
• Поддерживающие и накатные ролики.
• Направляющий элемент.
• Верхний и нижний улавливатель.
• Резиновые заглушки.

Если планируется, что ворота будут с электроприводом, нужно приобрести готовый комплект автоматики.

• Сварочный аппарат.
• Болгарка.
• Измерительное оборудование.
• Дрель.
• Шуруповерт.
• Ножовка по металлу.
• Лопата.
• Набор гаечных ключей.

Чтобы избежать травм, при работе с инструментом используйте защитные перчатки и очки.

Важно! Выбор материалов и комплектующих напрямую зависит от веса будущих ворот. При этом следует учесть все элементы конструкции — полотно, каркас, противовес и пр

Если вы не хотите тратить время на скрупулезный подсчет общего веса всех деталей, примите как данность — при ширине ворот от 5 метров вам подойдут комплектующие, рассчитанные на вес 600 кг и более.

Весь процесс установки откатных ворот для гаража можно разделить на три основных этапа:

Подготовка фундамента

Чтобы избежать проблем с вытеснением опорных элементов силами пучения, закладку фундамента необходимо проводить ниже глубины промерзания почвы. Вдоль всей ширины проема выкапывается траншея глубиной 600 мм. А там, где будут установлены опоры гаражных ворот, яма углубляется до 1700 мм. Далее обустраивается опалубка, а затем на дне подготавливается песчаная подушка. После этого к металлическому швеллеру приваривают арматуру, заливают фундамент раствором и устанавливают закладной элемент. Более подробно со схемой конструкции фундамента можно ознакомиться на размещенном ниже эскизе.

Изготовление створки

Установка откатных ворот для гаража

Для того чтобы сборка прошла без проблем, необходимо придерживаться правильной последовательности действий. Сначала выполняют монтаж роликов на банкетку и заправляют в них направляющую полотна. К закладному элементу приваривают роликовые тележки. Створку регулируют по уровню и закрепляют на ней верхние ролики. На приемный столб устанавливают верхний и нижний улавливатель. Если откатные ворота для гаража будут с электроприводом, на завершающем этапе выполняют монтаж и регулировку автоматики.

Важно! Выбор электропривода зависит от веса ворот. В спецификации к автоматике производители указывают до 400 кг, до 600 кг и т.д

При покупке обязательно обратите внимание на данный параметр. Также стоит отметить, что оборудование различается по комплектации

Базовый набор включает в себя привод, блок управления, встроенный приемник, один или два пульта ДУ. По желанию пользователя этот комплект может быть расширен. К примеру, для удобства эксплуатации будущих ворот дополнительно устанавливают фотоэлементы, сигнальную лампу, антенну, аккумуляторную батарею для организации резервного питания и т.д.

В статье мы подробно, со схемами и эскизами конструкции, рассказали о том, как сделать откатные ворота в гараж своими руками. Как видите, для человека, имеющего минимальные навыки работы с инструментом, в этом нет ничего сложного. Однако если до настоящего момента вам не приходилось пользоваться сварочным аппаратом, болгаркой и другим оборудованием, монтаж въездной группы лучше доверить специалистам. Профессиональное изготовление и установка обходятся сравнительно недорого и служат гарантией длительной и беспроблемной эксплуатации ворот.

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

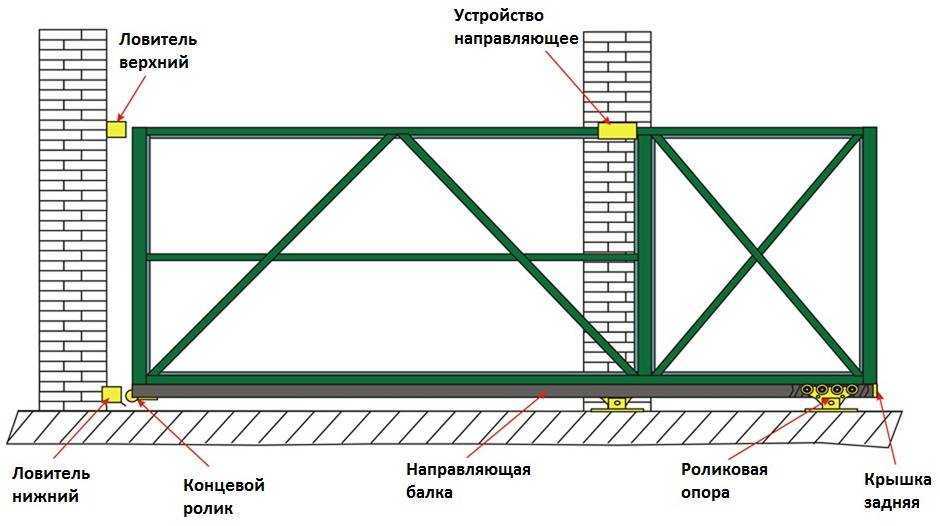

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Этапы установки

Чтобы установить гаражные ворота своими руками, требуется пошагово выполнить инструкцию. Прежде чем приступать к непосредственному монтажу, необходимо подготовить проектную документацию с рассчитанными габаритами конструкции, подготовить инструменты и набор комплектующих, определиться с разновидностью полотна.

Составляем проект

В проекте установки ворот отражается ширина и высота конструкции, а также габариты входного проема, вид и количество требуемых материалов, план расположения гаража. На стадии подготовки проектной документации требуется:

• выполнить замеры гаражного проема;
• удостовериться, что конструктивные особенности стены позволяют смонтировать на нее рельсы;
• проверить наличие свободного пространства для отходящего полотна;
• определить необходимость монтажа дополнительного фундамента;
• выбрать тип конструкции, материалы полотна и защитной обшивки;
• выяснить необходимость утепления и гидроизоляции;
• обозначить размещение автоматики для дистанционного контроля.

Подготовка материала и инструментов

Завершив разработку проекта, нужно подготовить набор инструментов и расходные материалы. Независимо от выбранной разновидности конструкции, потребуются:

• роликовые каретки;
• накатные и верхние поддерживающие ролики;
• направляющий профиль;
• резиновые заглушки;
• аппарат для сварки;
• дрель, перфоратор, шуруповерт;
• шлифовальная машинка;
• измерительные инструменты.

В целях обеспечения безопасности во время выполнения монтажных работ рекомендуется использовать защитные очки, каску и перчатки

Чтобы сооруженная конструкция функционировала в течение длительного срока без поломок, важно выбирать качественные комплектующие

Сбор и установка

Сбор откатных конструкций начинается с создания каркаса из стальной профильной трубы. Сначала необходимо разрезать профиль на нужные части, очистить следы коррозии и нанести на поверхность средство для защиты от образования ржавчины. Подготовленные элементы свариваются воедино и шлифуются.

После изготовления каркаса остается обшить само полотно и покрыть его защитной краской или лаком. Установка выполняется согласно поэтапной инструкции:

1. На банкетке фиксируются подвижные ролики, в которые заправляется направляющая.
2. Ворота регулируются при помощи строительного уровня.
3. Нижние роликовые каретки крепятся к швеллеру, а верхние — к полотну.
4. Монтируются улавливатели на столбы.
5. Проверяется работоспособность конструкции.

Монтаж и настройка автоматики

Оснащение откатных ворот автоматикой позволяет дистанционно осуществлять открытие и закрытие конструкции. Базовый комплект автоматики состоит из привода, зубчатой рейки и концевиков. Для дополнительного удобства можно оснастить конструкцию сигнальной лампочкой, фотоэлементами, которые останавливают ворота при наличии препятствий, и антенной, увеличивающей дальность действия пульта.

Установка автоматики предполагает прокладывание к полотну электрического кабеля, к которому подключаются все элементы. Рекомендуется проложить кабель в траншее глубиной 0,7-0,8 м. Чтобы защитить кабель, можно поместить его внутрь полиэтиленовой трубы. После установки автоматики и подключения кабеля остается при помощи дистанционного пульта настроить открытие ворот. Информация о возможных вариантах настройки указывается в прилагаемой технической документации.

Характеристики и особенности конструкции

В сравнении со стандартными распашными моделями откатные ворота имеют ряд конструктивных особенностей. На нижней и верхней частях проема отсутствуют направляющие, что позволяет загонять в гараж с откатной конструкцией транспорт любых размеров. Цельное полотно движется по роликовым элементам, которые фиксируются на фундаменте.

Подвижные детали конструкции производятся из подшипников с металлическим корпусом. При надлежащих условиях использовать раздвижной механизм можно более 50 тысяч раз. Для дополнительной защиты допускается обшить ворота профнастилом, сайдингом, деревом и другими материалами. Большой интерес владельцев гаражей к откатным конструкциям также обусловлен следующими характеристиками:

• возможность оснащения электроприводом для дистанционного управления;
• безопасное открытие и закрытие при отсутствии электроэнергии;
• плавная работа механизма без периодического смазывания;
• продолжительный период эксплуатации.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат.
   Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка.
   С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор.
   Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Требования к гаражным воротам

Для того чтобы въездная группа не доставляла хлопот при эксплуатации и не требовала регулярного ремонта, следует соблюсти несколько правил.

• Ширина полотна ворот рассчитывается по формуле: П + 200 мм, где П — ширина проема. При этом дополнительные 200 мм необходимы для того, чтобы с каждой стороны перекрыть проем на 100 мм.
• Минимальная ширина противовеса составляет около 33% от створки. Оптимальная — 40-45%. При выходе за нижнюю границу возрастает нагрузка на ролики, что ведет к быстрому износу механизма. При превышении рекомендованной ширины растет расход материалов. Как следствие, увеличивается вес и стоимость конструкции.
• Поскольку парусность створок откатных ворот достаточно высока, следует учитывать ветровые нагрузки. С одной стороны, обшивка должна быть прочной, чтобы не прогибаться даже в случае сильных порывов ветра. С другой, увеличение веса нежелательно, поскольку это приведет к возрастанию нагрузки на роликовые тележки. Оптимальным решением является профлист, который при достаточной жесткости отличается сравнительно небольшом весом.

Справка: пример расчета ширины. Откатные ворота для гаража должны быть такой ширины, чтобы при проезде через них, с каждой стороны до бокового зеркала оставалось свободное пространство. Минимум — 30 см, а лучше все 50 см. Средняя ширина легковых авто с учетом боковых зеркал составляет 210-220 см. Исходя из этого, рассчитываем ширину створки: 220 см (ширина авто) + 100 см (запас на свободный проезд) + 20 см (дополнительная часть на перекрытие проема). Получаем 340 см. К этому числу прибавляем 40% на длину консольной части: 340 +136 см. Итого общая ширина составит 476 см.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать
