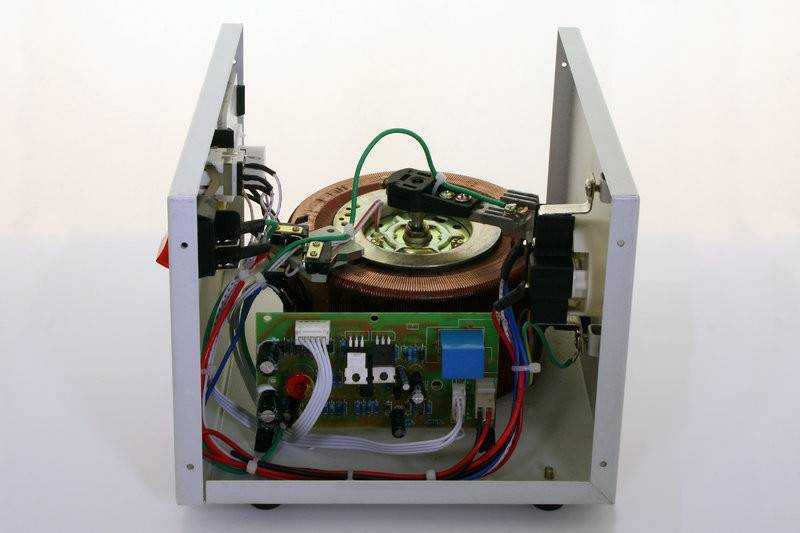

Электромеханический (сервоприводный) стабилизатор напряжения

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

• релейные
• электронные
• электромеханические
• инверторные

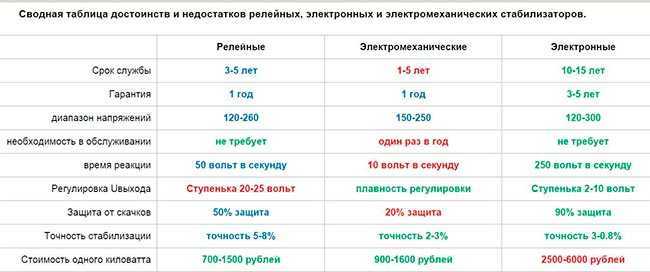

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Электронный стабилизатор

схема устройства

Принцип работы этого прибора полностью аналогичен принципу работы релейного стабилизатора. Только функцию переключающих реле, здесь выполняют ключи на четырёхслойных полупроводниковых приборах – тиристорах и симисторах. Электронный стабилизатор напряжения стоит заметно дороже, чем стабилизаторы других типов, но, тем не менее, есть ситуации, когда его применение оправдано.

Особенности и характеристики

Полупроводниковый стабилизатор может работать практически со всеми видами бытовой техники.

Это определяется его несомненными достоинствами:

• Высокое быстродействие;
• Большой диапазон напряжения;
• Отсутствие шума.

В отличие от реле, мощные силовые ключи, обеспечивают практически мгновенную реакцию на изменение напряжения на входе устройства. Диапазон напряжения сети, при котором электронный стабилизатор корректно работает достаточно большой, поэтому прибор можно использовать в самых неблагоприятных условиях. Он не боится низких температур, работает бесшумно и не нуждается в техническом обслуживании.

Но и недостатков у данного устройства достаточно:

• Дискретный способ регулировки;
• Низкая перегрузочная способность;
• Искажённая форма напряжения на выходе.

По аналогии с релейным стабилизатором, переключение напряжения осуществляется ступенями. Электронные ключи очень не любят перегрузок и могут выгореть.

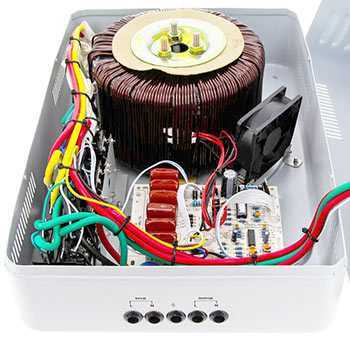

Релейный стабилизатор

В релейных стабилизаторах, также как и в электромеханических, роль человека передана автоматике. За напряжением на нагрузке следит микроконтроллер, нагрузка подключается к автотрансформатору через одно из схемных реле, а микроконтроллер всегда выбирает для включения то реле, которое обеспечит на выходе наиболее близкое к номинальному значение.

Конструктивно автотрансформатор релейного стабилизатора представляет собой тороидальный сердечник из магнитомягкой стали или пермаллоя, на который намотана обмотка из изолированного медного провода с рядом отводов, выведенных на контакты реле.

Иногда в релейном стабилизаторе вместо автотрансформатора устанавливается трансформатор с первичной обмоткой и вторичной обмоткой с отводами (называемой вольтодобавочной), секции которой подключаются поочередно вплоть до достижения необходимого напряжения на выходе.

Кстати, о напряжении на выходе… Если стабилизатор снабжен вольтметром контроля выходного напряжения, сверьте его показания с показаниями внешнего вольтметра, недобросовестный производитель может включить контрольный вольтметр так, чтобы он неизменно показывал 220 В, в то время как напряжение может отклоняться от номинального. Официальная легенда гласит, что это делается для того, чтобы меньше нервировать конечного потребителя.

Достоинства и недостатки релейного стабилизатора обусловлены его конструктивными особенностями.

Достоинства:

• малые габаритные размеры и вес (автотрансформатор работает в более щадящем тепловом режиме, чем трансформатор с двумя обмотками);
• низкая стоимость, порядка 900-1200 рублей за 1 кВт мощности;
• широкий диапазон изменения входного напряжения, от 100 В до 280 В в некоторых моделях;
• могут защитить от резких перепадов входного напряжения, изменения отрабатываются со скоростью до 250 В/с;
• низкая чувствительность к частоте входного напряжения и его форме;
• широкий диапазон рабочих температур – от -40 до +40 °С;
• допустимая длительная перегрузка до 110%, кратковременно — двукратная.

Недостатки:

• реле – самые ненадежные элементы конструкции, реле с подгоревшими контактами выводят из строя весь стабилизатор и требуют немедленной замены;
• ступенчатая регулировка выхода не обеспечивает постоянство напряжения на нагрузке, обычно оно изменяется от 203 до 237 В, и погрешность доходит до 8%. Особенно сильно это заметно по изменению яркости ламп накаливания;
• при переключении ступеней нагрузка на короткое время (20-30 мс) обесточивается, не все потребители рассчитаны на подобный перерыв, мигают лампочки, цифровая техника может самопроизвольно переключиться в какой-нибудь странный режим;
• при повышении точности стабилизации выходного напряжения (и усложнении конструкции стабилизатора) падает скорость реакции на изменения по входу, и время стабилизации доходит до 150 мс;
• при полном пропадании сети и последующем ее восстановлении, напряжение на выходе появляется с задержкой (где-то через 6 с). Это обусловлено особенностями работы алгоритмов вычисления требуемого режима работы;
• при частом изменении входного напряжения работа стабилизатора сопровождается слышимыми щелчками в результате отпускания одного реле и срабатывании другого (подробнее здесь).

Мощный электронный стабилизатор

Одним из лидеров в производстве энергетических систем является , она применяет в своих разработках инновационные технологии, что позволяет свести до минимума некоторые недостатки тиристорных стабилизаторов напряжения.

Однофазный тиристорный стабилизатор «Энергия Classic 12 000» представляет собой современное и надёжное устройство с высокими параметрами. Устройство работает в интервале входных напряжений от 125 до 254 вольт. Предельно допустимые величины могут составлять 60 вольт по минимуму и 265 вольт по максимуму. Стабилизатор имеет переключающую схему на 12 ступеней, выполненную на мощных тиристорах. Время переключения не превышает 20 мс.

Стабилизатор имеет защиту от пониженного напряжения, повышенного напряжения и перегрузки. При температуре силового трансформатора свыше 120°C так же срабатывает защита и стабилизатор отключается. Допустимая кратковременная перегрузка до 180%, может составлять 0,3 секунды. Входной фильтр подавляет все виды высокочастотных и импульсных помех. При питании нагрузки с нормальным напряжением сети используется система «байпас». Данный стабилизатор компании Энергия рассчитан на эксплуатацию в отапливаемом помещении с уровнем влажности не более 80%.

С этим читают:

Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки

Выбираем электронный стабилизатор напряжения: принцип работы и характеристики

Выбираем источник бесперебойного питания для циркуляционного насоса отопления

Роман

24.07.2018 в 21:14

Добрый день! У меня на входе в загородный дом приходит 3 фазы. Трехфазных потребителей нет

Вопрос: могу ли я повесить стабилизатор (и какого типа?) только на одну фазу или в случае 3 фаз надо вешать стабилизаторы на каждую? Трехфазный стаб не рассматриваю, т к важное для защиты оборудование висит на одной фазе

Ответить ↓

Александр Старченко

(Автор записи)07.08.2018 в 05:39

Добрый день. Какой будет тип и мощность нагрузки? Для требовательных потребителей хорошо подойдет например RUCELF КОТЕЛ-600. У него напряжение синусоидальной формы, для чувствительной электроники, мощность до 600ВА (рекомендуется около 300Вт). Его стоимость 3500р. Доставка по России 500р. Если заинтересованы, звоните по телефону, указанному на сайте.

Роман

01.08.2018 в 21:43

Здравствуйте! Приобрёл в интернете релейный стабилизатор. В принципе не плохая вещь, но с помощью изм.прибора увидел, что он в режиме ХХ потребляет порядка 1.6 — 1.7 А !!! Вот это аппетит!.

Почему в описаниях /характеристиках/ стабилизаторов нет такого важного пункта, как ток хх ??? Коммерческая уловка? Теперь мой стаб. висит на стене в режиме байпаса грудой металла а-ля «чемодан без ручки»… Неужели нет стабов с «божеским» током хх ?!

Спасибо и удачи!

Ответить ↓

Игорь

03.03.2020 в 20:58

См.параметр КПД. Обычно 95-97%. 3% от мощности 8кВт это 240вт или 240в*а/220в =1.1а

Сергей

20.08.2018 в 21:58

Доброго дня. Подскажите, можно ли использовать семисторный стабилизатор IEK-2000 для питания кондиционера инверторного типа и телевизора? А то пишут, что и синусоиды нет на выходе, и для мотора вредно и тд. Так вот, можно ли использовать его или поискать с сервоприводом. Релейный не хочется из-за щелканья реле.

Ответить ↓

Александр Старченко

(Автор записи)28.08.2018 в 06:34

Добрый день, Сергей. Все верно, для мотора очень вредно, щетки сгорят. Но сервопривод тоже будет шуметь — жужжать мотором. Релейный же на небольшую мощность щелкать будет несильно.

Andrey

02.12.2018 в 12:24

Человек же пишет что кондиционер ИНВЕРТОРНОГО типа то есть ему без раницы на форму синусойды по входу.

Не включается или выбивает автомат после отчета таймера

Большинство стабилизаторов после включения входят в рабочий режим не сразу, а после временной задержки. Но после отчета обратного таймера пуска не происходит, при этом на дисплее-индикаторе выдает букву Н. Пример ремонта устройства с такой неисправностью рассмотрен в следующих видео:

К сведению код ошибки «Н» говорит о завышенном напряжении сети и срабатывании защиты. Это действительно для приборов фирмы «Ресанта», «Luxeon» и некоторых других.

Интересно: буква «H» — значит «Высокое» или «High», а L – «низкое», «Low». Резистор, замену которого вы видели на видео, отвечает за пороги срабатывания по верхнему и нижнему уровню напряжения. Из-за неверного сопротивления плата стабилизации не справляется со своей работой и уходит в защиту.

Такие симптомы или другой код неисправности может сопровождаться выбиванием автомата питающего сам стабилизатор после отчета таймера задержки включения. В этом случае проблема решается заменой реле, при залипании которых может возникать повышенное потребление тока.

Характеристики и критерии выбора

Ключевые технологические свойства стабилизатора таковы:

1. Мощность.
2. Класс настройки.
3. Быстрота выравнивания напряжения.
4. Приемлемый вольтажный диапазон на входе.

Мощность

Указанный критерий должен соответствовать суммарной потребляемой мощности, поэтому важно без ошибок вычислить её величину с учётом реактивной и активной нагрузки. Системы освещения, обогрева, приготовления пищи создают активную нагрузку

Если в быту применяется эта категория потребителей, для расчёта искомой мощности изделия слагаются величины всех потребляемых мощностей, плюс добавляются 20%

Системы освещения, обогрева, приготовления пищи создают активную нагрузку. Если в быту применяется эта категория потребителей, для расчёта искомой мощности изделия слагаются величины всех потребляемых мощностей, плюс добавляются 20%.

Реактивность обеспечивают электродвигатели холодильников, инструментов, насосов, посудомоечных, швейных, стиральных агрегатов. Чтобы определить реактивную нагрузку подобных устройств, надлежит разделить их номинальную мощность на cos ϕ, либо найти её значение в справочной литературе (инструкции).

Вдобавок двигатели в ходе запуска непродолжительное время нуждаются в добавочной мощности, превышающей номинальную, по крайней мере, втрое. Так, для погружного насоса Jeelex в 0,4 kW необходим стабилизатор мощностью около 1,7 kW.

Мнение эксперта
Торсунов Павел Максимович

Мощность считается доминирующей технической характеристикой.

Скорость срабатывания

От быстроты выравнивания напряжения зависит, как долго будет находиться оборудование в критическом режиме эксплуатации. Наименьшая скорость – у сервоприводного изделия. Между появлением колебаний и выравниванием напряжения может пройти 3 секунды – огромный интервал. Если наблюдался существенный скачок, то за это время всё запитанное электрохозяйство без предохранителей успеет выйти из строя.

Данный тип продукции нерационально подключать к неустойчивой сети, для которой характерны существенные и частые перебои. Полупроводниковые и релейные изделия обладают сопоставимыми порогами чувствительности, однако первые практически бесшумны, а покупка вторых оказывается более выгодной.

Вы уже установили стабилизатор напряжения в своем доме?

ДаЕщё нет

Точность

Максимальная точность фиксируется у динамического и инверторного образцов. Выходное напряжение у релейного и электронного стабилизатора почти всегда отличается от номинала, хотя это предусмотрено допуском, регламентируемым принятыми нормами и правилами технической эксплуатации.

Входное напряжение

В сети допускается отклонение от номинальных значений не более 10%. Если текущие показатели напряжения находятся в указанных пределах, как в административно территориальных центрах, стабилизатор не требуется

Зато на периферии они подчас скачут от 140 до 270 V.
Так что в руководстве по эксплуатации стоит обращать внимание на предельные величины входного напряжения, ибо модели имеют индивидуальный разброс

Прочие параметры

Дополнительные функциональные критерии:

1. Уровень издаваемого шума.
2. Профиль синусоиды на выходе (порой для эксплуатации того или иного электрооборудования необходима исключительно гладкая синусоида).
3. Наличие обводной линии – bypass (когда напряжение нормальное, электроэнергия поступает напрямую; стабилизатор включается, если имеет место отклонение от номинала).

Какие бывают стабилизаторы

Стабилизация напряжения может быть реализована различными способами.

По конструкции стабилизирующие устройства можно разделить на две группы:

• Электромеханические устройства;
• Электронные устройства;

К первой группе относятся стабилизаторы с серводвигателем. Ко второй группе относятся следующие приборы:

• Релейные стабилизаторы;
• Устройства на полупроводниковых ключах (тиристоры, симисторы);
• Приборы с двойным преобразованием;
• Феррорезонансные стабилизаторы.

Каждое устройство обладает определёнными достоинствами и недостатками. Они хорошо заметны при сравнении технических параметров, поэтому для выбора конкретной модели нужно знать принцип работы каждого стабилизатора для дачи или дома.

Стабилизатор с релейным переключением

Релейный стабилизатор напряжения выравнивает сетевое напряжение путём коммутации обмоток силового трансформатора. Принцип его работы крайне прост. Входное напряжение поступает на первичную обмотку силового трансформатора и одновременно на плату контроля и управления. Вторичная обмотка разделена на одинаковые секции и число витков в ней больше, чем в первичной. То есть трансформатор в случае необходимости может повышать или понижать подаваемое напряжение. Плата управления включает в себя выпрямитель, контроллер и транзисторные ключи, управляющие электромагнитными реле.

Если напряжение сети отклонилось от номинала на определённую величину, контроллер через транзисторный ключ включает реле. Оно своими контактами изменяет коэффициент трансформации, то есть переключает вторичную обмотку на повышение или понижение. В результате напряжение на выходе постоянно удерживается в допуске, но оно никогда не будет равно 220В, поскольку, переключая секции обмотки, устройство допускает ступенчатое, а не плавное изменение напряжения. Но чем большее количество реле применяется в схеме устройства, тем выше его точность.

Релейный стабилизатор обладает следующими положительными качествами:

• Хорошая скорость переключения;
• Большой интервал входных напряжений;
• Неискажённая форма напряжения;
• Доступная цена.

Недостатки релейного устройства:

• Ступенчатое переключение;
• Низкая точность;
• Шум при работе;
• Возможное подгорание контактов.

Релейные стабилизаторы так же имеют ограничение по мощности, что определяется невозможностью контактов реле коммутировать слишком большие токи.

Стабилизатор с серводвигателем

Электромеханический стабилизатор напряжения так же, как и релейный, работает с использованием силового трансформатора. В устройстве имеется плата контроля, но она управляет регулировкой не с помощью реле, а выбирает угол поворота серводвигателя. На его оси установлена каретка с угольным роликом или щёткой, которая перемещается по обмотке силового трансформатора. Пропорционально углу поворота изменяется напряжение на выходе.

Устройство обеспечивает очень точную установку выходного напряжения, но скорость выравнивания напряжения очень низкая. Приведем небольшой пример. Если напряжение сети будет меньше определённого предела, импульсный блок питания персонального компьютера может на доли секунды отключиться и пока серводвигатель перемещает контакт чтобы повысить напряжение,  компьютер уйдёт в перезагрузку. Таким образом, можно потерять важные данные.

Главным недостатком электромеханического стабилизатора считается необходимость регулярного обслуживания. Пыль и грязь, попадающие под движущийся контакт, могут подгорать или вызывать появление искр, поэтому электромеханические стабилизаторы нельзя применять там, где используется газовое оборудование.

К преимуществам сервоприводного стабилизатора можно отнести следующие параметры:

• Высокая точность установки;
• Большой интервал входных напряжений;
• Низкая цена.

Но критичные особенности сервоприводных стабилизаторов – медленное выравнивание напряжения, шум при работе и необходимость регулярного обслуживания, существенно снижают область их применения.

Принцип работы

Цифровой стабилизатор напряжения

Работает подобное стабилизирующее устройство следующим образом:

1. Поступающее из внешней сети на устройство напряжение замеряется управляющей платой (контроллером) при помощи специального датчика;
2. На основании полученных замеров контроллер принимает решение о корректировке напряжения;
3. Контроллер посылает соответствующий сигнал на вводные симисторы;
4. При помощи посланного на симисторы контроллером сигнала производится подача выровненного до определённого значения напряжения;
5. При помощи расположенного в корпусе автотрансформатора происходит выравнивание подаваемого из внешней сети напряжения до необходимого для нормальной работы электроприборов значения.

Данный многоступенчатый процесс занимает доли секунд. При этом, в отличие от релейных моделей, наличие симисторов позволяет сделать включение и отключение обмоток трансформатора бесшумным и очень быстрым делом.

Особенности работы электромеханического прибора

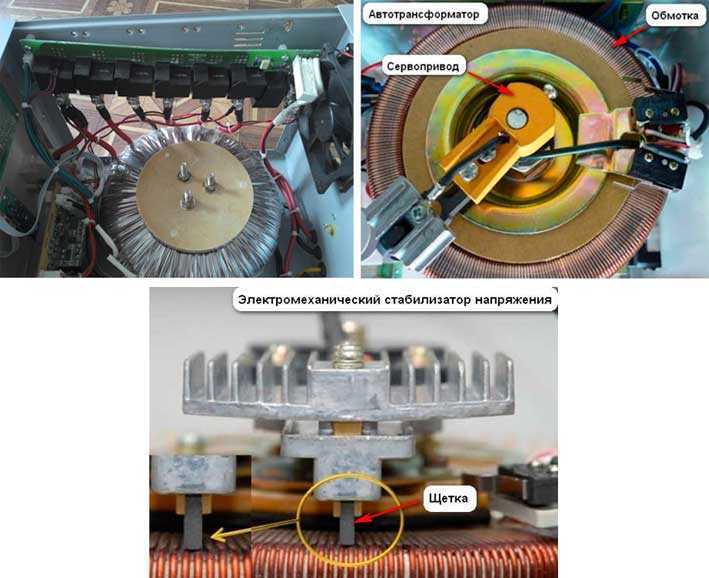

Сначала мы рассмотрим электромеханический нормализатор. Устройство этого стабилизатора напряжения от компании «Ресанта» предусматривает наличие такого элемента как сервопривод. Собственно благодаря ему осуществляется переключение различных обмоток автоматического трансформатора.

Переключение этих обмоток осуществляется плавно и в результате обеспечивается точная регулировка напряжения на выходе.

Каким же образом происходит это плавная регулировка? Сервопривод представляет собой двигатель и щетку (электрический контакт), которая прикреплена к якорю двигателя. Когда этот якорь крутится, то движется и щетка. Она постоянно контактирует с медными обмотками трансформатора.

По сути дела она скользит по ним. Она имеет такую ширину, которая позволяет соединять две обмотки одновременно. В результате на выходе не пропадает фаза.

Для того, чтобы щетка двигалась в определенном направлении и на определенную величину, в нормализаторе создается напряжение ошибки. Далее благодаря операционному усилителю и транзисторному выходному каскаду (он представляет собой усилитель мощности) это напряжение усиливается.

После этого оно подается на двигатель и заставляет крутиться якорь в определенном направлении.

В таком направлении движется и щетка, которая контактирует с обмотками. Напряжение ошибки является пропорциональным величине, которая является разницей между количеством вольт на входе и необходимым количеством вольт.

Сигнал ошибки может иметь одну из двух полярностей и в результате каждая полярность заставляет ось двигателя крутиться в определенном направлении. Такими являются особенности работы электромеханического нормализатора.

Отметим, что очень многие люди покупают 10-киловольт-амперный электромеханический стабилизатор. Поэтому возможные неисправности и поломки этого типа стабилизатора напряжения от компании «Ресанта» будут рассмотрены на этой модели. Ниже приводится его электросхема.

Рис. 1. Электросхема стабилизатора АСН-10000/1-ЭМ.

Стоит обратить внимание на тот факт, что общее строение всех нормализаторов этого типа является похожим. Различия заключаются в отдельных элементах моделей с разными уровнями мощности

Рекламные трюки производителей стабилизаторов

Небольшой ликбез

Многие производители тиристорных стабилизаторов напряжения, не оправданно, «козыряют» очень быстрым срабатыванием, широким диапазоном и микропроцессорным управлением.

На самом деле — это лишь рекламный трюк. Такой же, как и с точностью регулировки.

Гонка за быстродействием — кто быстрее?

Современные, мощные, электронные реле не уступают в быстродействии тиристорам ( симисторам ).

Быстродействие реле и тиристоров составляет 10-20 м.с (они примерно равны), этого вполне хватает для скоростного реагирования на происходящие изменения в сети.

Гонка за быстродействием, тоже, рекламный трюк.

В этой гонке за быстродействием уступают только латрные модели. Скорость быстродействия этих стабилизаторов действительно оставляет желать лучшего.

«Утка» про микропроцессорное управление. Что это такое?

Давайте разберемся.

Сердце стабилизатора напряжения — электронная управляющая схема. Она есть у любого стабилизатора. Именно ее имеют ввиду, когда говорят о микропроцессорном управлении.

Так что, все абсолютно, стабилизаторы напряжения с микропроцессорным управлением.

Есть два типа управляющей схемы — монолитная и дискретная:

Первая

, монолитного типа, где все электронные компоненты соединены в едином моноблоке. Если какой-то из элементов выйдет из строя, менять придется весь моноблок, а это 60% изделия и ремонт, только в гарантийной мастерской, потому что настройку моноблока без специального оборудования произвести нет возможности, монолитная структура которого, не позволяет ремонт отдельных электронных компонентов.

Вторая

, дискретного типа, где электронные компоненты спокойно выпаиваются и меняются, как, например, транзистор, вышедший из строя. Стоит такой ремонт очень недорого.

На работе стабилизатора напряжения тип управляющей схемы никак не сказывается. НЕТ никакой разницы в том, какого вида микропроцессор. Стабилизатор напряжения «глупее» от типа не становится, а ремонт, для конечного покупателя, при дискретном типе, не влетает в копеечку. Заменить сгоревший конденсатор стоит на много дешевле, чем заменить моноблок.

Резюме:

Разница есть только в цене для конечного покупателя и в последующем ремонте изделия. Дискретный тип проще, дешевле и выгоднее в обоих случаях.

SMD стабилизатор напряжения, что это?

Нет такого термина, как «SMD стабилизатор напряжения». Это, тоже рекламная уловка, выдумывание несуществующих названий, которые «круто» и по «буржуйски» звучат. До чего доходят рекламщики! SMD — это тип элементов и способ монтажа. Нет никакой разницы, будет ли монтаж и элементы SMD или другого типа, на работе стабилизатора это никак не отражается. SMD — это тип электронных компонетнов, они очень маленькие. Существует большое количество типов электронных компонентов. Производитель сам выбирает, что ему удобнее и выгоднее использовать. Себестоимость — штука беспощадная. На работе и качестве изделия тип электронных компонентов никак не сказывается.

Это, как две ложки, одна ваша, одна бабушкина, ложки не похожи друг на друга, но выполняют одну и ту же функцию, ВЫ ИМИ КУШАЕТЕ.

И еще, существует целый воз и маленькая тележка разных рекламных уловок, будьте внимательнее.

↑ Идея

Встретил в интернете рекламу на сайте ООО «Прибор», г. Челябинск: Стабилизаторы напряжения марки Селен, выпускаемые нашим предприятием, основаны на принципе ступенчатого регулирования напряжения путем безразрывного переключения обмоток автотрансформатора (патент на изобретение № 2356082). В качестве ключей используются мощные быстродействующие реле. Приведены картинки переключений (слева «Селен», справа — с обычными характеристиками)

Меня эта информация заинтересовала, я вспомнил, что в кинопередвижке «Украина» тоже было безразрывное переключение напряжения — там, на время переключения между смежными контактами переключателя подключался проволочный резистор. Я стал искать в интернете, что-либо полезное по этому поводу. Ознакомиться с изобретением № 2356082 я не смог.

Мне удалось найти статью «Типы стабилизаторов напряжения», где рассказывалось о возможности подключения диода к контактам реле в момент переключения. Идея заключается в том, чтобы в переменном напряжении произвести переключение во время положительного полупериода. При этом можно подключить диод параллельно контактам реле на время переключения.

Что дает такой способ? Переключение 220В меняется на переключение всего 20В, и так как нет разрыва тока нагрузки, то и практически нет дуги. Кроме того, при малых напряжениях дуга практически не возникает. Нет дуги — контакты не подгорают и не изнашиваются, надежность увеличивается в 10 и более раз. Долговечность контактов будет определяться только механическим износом, а он составляет 10 миллионов переключений.

На базе этой статьи были взяты самые обычные реле и измерены время отключения, время нахождения в разорванном состоянии и время включения. Во время измерений увидел на осциллографе дребезг контактов, который вызывал большое искрение и эрозию контактов, что резко уменьшает ресурс работы реле.

Для реализации и проверки этой идеи был собран релейный стабилизатор переменного тока мощностью 2 кВт, для питания квартиры. Вспомогательные реле подключают диод только на время переключения основного реле во время положительного полупериода. Оказалось, что реле имеют значительные времена задержки и дребезга, но, тем не менее операцию переключения удалось умесить в один полупериод.

Методика проверки стабилизатора

Явный признак неисправности любого стабилизирующего аппарата – это отсутствие на его выходных клеммах напряжения, в то время как на входных оно присутствует. В таком случае устройство автоматически признаётся сломанным и нуждающимся в ремонте.

Более подробную диагностику может провести только квалифицированный специалист в условиях электротехнической лаборатории. Чтобы убедиться в правильности стабилизации, необходимо одновременно контролировать измерительными приборами вольтаж на входе и выходе прибора. Напряжение на нагрузке, независимо от питающего, должно лежать в узком диапазоне – 220-230 В. Т.е., сколько бы вольт ни приходило на вход стабилизатора, на выходе вольтаж должен оставаться неизменным. Причём это справедливо как для работы аппарата в режиме холостого хода, так и с подключением потребителя.

220 В на выходе стабилизатора

Электромеханические

Они же сервоприводные, они же электродинамические, суть работы в изменении коэффициента трансформации до достижения заданной величины выходного напряжения путем перемещения токосъёмного узла по обмотке трансформатора. Приведем примеры моделей.

Ресанта ACH-10000/1-ЭМ

— мощность 10 кВ·А (~7 кВт), диапазон работы 140 — 260 В, погрешность 2%, защита от короткого замыкания, от перегрева, от повышенного напряжения (Рис. 2.). Цена примерно16 200 руб. .

IEK Shift 10 кВА

— мощность 10 кВ·А (~7 кВт), диапазон работы 140 — 260 В, погрешность 3%, защита от короткого замыкания, от перегрева, от повышенного напряжения (Рис. 2.). Цена примерно19 900 руб. .

Rucelf SDW II-9000-L

— мощность 9 кВ·А (~6,3 кВт), диапазон работы 145 — 265 В, погрешность 3,5%, защита от скачков и просадок, самодиагностика (Рис. 2.). Цена примерно20 900 руб. , пример →.

Энергия Hybrid-10000(U)

— гибридный, т.е. электромеханико-релейный, мощность 10 кВ·А (~7 кВт), диапазон работы 105 — 280 В, погрешность 3%, защита от скачков и просадок, самодиагностика, два токосъемника, вместо одного, позволяют снизить нагрузку на каждый из них, увеличивают скорость регулировки, срок службы возрастает. Применяется двойная система контроля напряжения, не только на входе, но и на выходе (Рис. 2.). Цена примерно23 900 руб. , пример →.

Рис.2. Модели IEK Shift 10 и Rucelf SDW II-9000-L навесные, Ресанта ACH-10000/1-ЭМ — напольный, Энергия Hybrid-10000(U) — универсальный.

Плюсом

электромеханических стабилизаторов является плавность регулировки и относительная точность (~2-3%), основнойминус вытекает из названия и это — механический износ компонентов: токосъемник (-и) и моторчик (сервопривод), тут лучше выбирать модели с двойным токосъемным узлом. Узкий диапазон работы, от ~145 В, может стать проблемой, при 140 В прибор будет отключаться, если в вашем случае просадки ниже, то лучше отдать предпочтение гибридным.

Для трех фаз / 380 В

существует множество вариантов от разных производителей в едином корпусе либо модульные, как у релейных.

Для кого подойдут?

Идеально подходят для промышленного оборудования, т.к. при такой точности стоят относительно доступно, так же как и у однофазных, у трехфазных электромеханических есть более простые модели и есть гибридные.

Rucelf SDV-3-15000

— трехфазный, электромеханический, мощность 15 кВ·А (~10 кВт), диапазон работы 210 — 475 В / 120 — 275 В, погрешность 3,5%, защита от скачков напряжения, импульсных перенапряжений и короткого замыкания. Цена ~40 500 руб. , пример →.

Энергия Hybrid 15000/3

— трехфазный, гибридный, мощность 15 кВ·А (~15 кВт), диапазон работы 140 — 476 В / 80 — 275 В, погрешность 3%, защита от скачков и просадок, защита от скачков, просадок и перекоса фаз, есть два режима работы: может стабилизировать либо линейное напряжение 380 В (для промышленности) либо фазное 220 В на каждой фазе независимо (используются в быту). Цена ~63 800 руб. , пример →.
