Комбинированная
Самой распространённой является комбинированная схема подключения. В этом случае магистральный кабель сечением 2,5 мм² подходит к находящейся в комнате распаечной коробке, а от неё расходится отдельными линиями 2,5 мм² к одиночным розеткам.
При использовании такой схемы квартирные розетки (кроме отдельных линий) рекомендуется разделить на три группы:
- Ванная комната. Эти аппараты подключаются к УЗО с уставкой 10 мА.
- Кухня. Здесь находятся самые мощные электроприборы — электрочайник, микроволновка и другая техника.
- Розетки в остальных комнатах.
Возможны так же и другие варианты. Выбор схемы подключения зависит от конкретной ситуации.
Вывод
Сколько розеток можно подключить на один провод не указано ни в одном нормативном документе, поэтому к одному кабелю можно присоединить любое количество розеток.
Главное, что бы общая мощность одновременно включённых электроприборов не превышала номинальный ток защищающего их автомата. В бытовых электросетях этот параметр составляет 16 А.

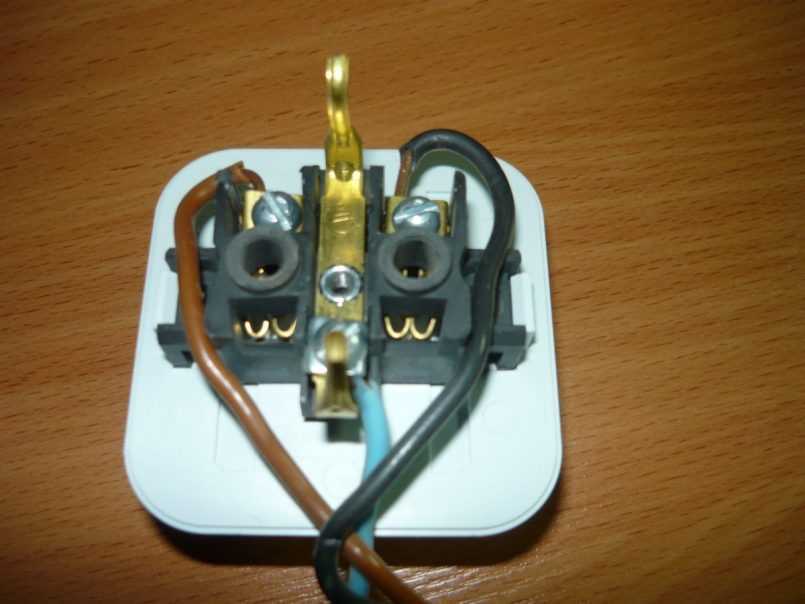

Сами розетки могут быть соединены шлейфом или подключены отдельными кабелями, идущими от распаечной коробки или прямо из электрощита.
Друзья . Спасибо за лайк !
#подключение розеток #кабель для розеток #сечение кабеля #розетка #электрик #электромонтаж
Как разделить электропроводку на группы
Оптимальным является разделение потребителей по мощности. В этом случае для каждого из потребителей получится установить отдельный автомат защиты.
Стиральная и посудомоечная машины подключаются отдельным кабелем с индивидуальным автоматическим выключателем. Так же подключается электроплита, бойлер и нагреватель проточной воды.
Информация! При наличии в доме трёхфазной электропроводки аппаратура большой мощности подключается равномерно к разным фазам.
Кроме аппаратов, каждый из которых подключается по-отдельности, в доме или квартире могут быть и другие группы:
- Комнатные розетки. Подключаются все вместе или отдельно в каждой комнате.
- Кухонные розетки. Здесь устанавливаются электродуховка, микроволновая печь и другие аппараты средней мощности, поэтому эти розетки подключаются отдельным кабелем. При наличии на кухне большого количества бытовой техники кухонные розетки так же необходимо разделить на группы.
- Освещение. При использовании современных светодиодных светильников все лампы допускается подключать в одну группу, но для удобства ремонта лучше каждую комнату включать отдельно.
- Санузел. Электропроводка в этом помещении подключается через УЗО, поэтому туалет, ванная и сауна должны быть отдельной группой. Если санузел и сауна находятся на значительном расстоянии друг от друга, то эти помещения подключаются по отдельности.
Расчет количества кабеля с помощью вычислений
Если вы не желаете тратить свое время на составление схемы, тогда провести расчет длины кабеля можно по упрощенной схеме. Ретро проводка является открытой и поэтому ее легко можно посчитать с помощью этой схемы. Упрощенная схема расчета длины проводников позволяет сэкономить свое время. Иногда этот метод используют даже профессиональные электрики. Ее суть заключается в том, что вам необходимо будет рассчитать количество кабеля по площади помещения. Для этого вам необходимо взять площадь своего дома и умножить это число на 2. Вот сколько кабеля вам потребуется для прокладки проводки.
Вот этот вариант расчета считается наиболее простым, но вам также не следует забывать про дополнительные нюансы. С помощью этого вы рассчитаете только свою протяженность для одной линии. Точно определить длину с помощью этой схемы не получится. Для того чтобы расчет длины кабеля был верным вам потребуется считать продукцию в соотношении 1:1.5. Первое число берется на свет для комнат, а второе на подключение розеток.
В интернете можно встретить большое количество отзывов об этой схеме. Даже профессиональные электрики сообщают о том, что этот способ является не только простым, но и верным. Если вы не уверенны, что ваш расчет верный, тогда лучше купите провода на 10 метров больше. Этого запаса вам точно должно хватить.
Рекомендуем прочесть: как безопасно обесточить квартиру.
Пример проводки, которую нужно рассчитать
Почти каждый настоящий домашний мастер имеет навыки электромонтера, поэтому прокладку электропроводки в новом доме или квартире многие не доверяют никому, а делают своими руками. Первый этап — это сделать проект и определить, сколько и какого провода и фурнитуры нужно закупить. Постараемся рассказать, как сделать расчет электропроводки в доме.
Как отличить качественный кабель от некачественного
В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.
Отличить качественный кабель от некачественного можно по таким признакам:
- Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
- Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
- Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
- Размер сечения. Проверяется механическим или электронным приборам.
- Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
- Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.
Таблицы расчета сечения кабеля (по мощности)
Медные жилы, проводов и кабелей
| Сечение токопро водящей жилы, кв.мм | Медные жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Алюминивые жилы, проводов и кабелей
| Сечение токопро водящей жилы, кв.мм | Алюминивые жилы, проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
Сечения кабеля по току
Пост опубликован: 26.06.2016
Делаем расчет
Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.
У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:
Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.
К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.
Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.
Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.
Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.
Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.
Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.
Рекомендации по монтажу

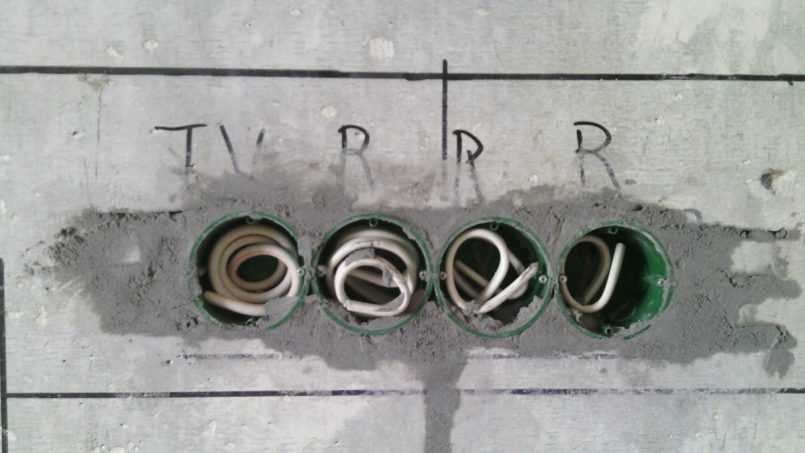

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.
Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.
После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:
- При скрытом монтаже глубина штробы составляет минимум 20 мм.
- Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
- Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
- Использование автомата для каждой комнаты — обязательное условие монтажа.
- При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.
Самостоятельная установка розеток производится только после обесточивания комнаты.
Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.
Какой кабель выбрать для подключения розеток?
Перед тем как приступать к монтажу электропроводки в доме, нужно правильно рассчитать сечение кабеля на розетки и выключатели света. Помимо этого нужно серьезно подойти к выбору марки кабельной продукции, т.к. в деревянном доме изоляция должна быть негорючей, а в квартире можно использовать обычный проводник. Далее мы расскажем, какой кабель использовать для розеток, опираясь на правила ПУЭ и другие немаловажные факторы.
Итак, начнем с того, что по современным требованиям кабель для розеток должен быть медным, обязательно с заземлением (т.е. трехжильный или пятижильный) и сечением не менее 1,5 мм2 согласно ПУЭ таблица 7.1.1:
Тут следует пояснить, что под групповой сетью подразумевается линия от щитков до штепсельных розеток, осветительных приборов и других приемников электроэнергии.
Теперь стало немного понятнее, какой кабель использовать для монтажа розеточной линии электросети на 220 вольт. Тут же следует отметить, что прокладывать от распределительной коробки к розетке кабель сечением 1,5 мм2 не целесообразно, т.к. в этом случае подключить мощный электроприбор к ней не получится, если это потребуется. Лучше для однофазной сети взять сечение с запасом – 2,5 мм2.
Что касается трехфазной электропроводки, тут уже дела могут обстоять иначе, т.к. при сечении жилы 1,5 мм2 пятижильный кабель способен выдержать нагрузку в 10,5 кВт, согласно таблице:
Этого достаточно, чтобы подключить к розетке мощное электрооборудование, применяемое в домашних условиях. Однако, как показывает опыт, даже в сети с напряжением 380 Вольт проводник берут с запасом, а именно, сечением 2,5 мм2.
С толщиной токопроводящих жил разобрались, теперь поговорим о другом, не менее важном вопросе – какой тип и марку проводника подобрать. Дело в том, что на сегодняшний день существует большое количество подделок, при использовании которых может возникнуть воспламенение электропроводки
Тот же провод ПУНП опасен для электромонтажа. Мы рекомендуем для розеток использовать кабель марки ВВГ, ВВГнг или же NYM.
Если вы хотите провести электропроводку для розеточной группы в квартире или частном доме, достаточно выбрать марку ВВГ. В пожароопасных помещениях, к примеру, в деревянном доме, обязательно рекомендуем использовать для розеток кабель ВВГнг или его более дорогой импортный аналог – NYM.
Вот и все, что хотелось рассказать вам по данному вопросу. Чтобы закрепить предоставленный материал, мы решили подвести итог и еще раз указать, какую марку кабеля и сечение лучше использовать для розеток в разных случаях:
- Для подключения стиральной машины, телевизора и других не очень мощных бытовых электроприборов – ВВГ 3*2.5 мм2.
- Для подключения мощных приборов в трехфазной сети (к примеру, если в гараже нужно подключить мощный насос на 380 вольт или же в кухне трехфазную плиту) – ВВГ 5*2,5 мм2.
- Розеточная группа в деревянном доме – ВВГнг 3*2.5 мм2.
- Если вы на 100% уверены что розетка будет использоваться исключительно для питания светильника либо другого маломощного прибора, можно подвести проводник сечением 3*1.5 мм2.
Напоследок рекомендуем просмотреть полезное видео по теме:
По готовой план-схеме
Как уже сказано выше, точнее всего проводить расчет длины кабеля по уже готовой план-схеме электропроводки.
На грамотно разработанной план-схеме должны быть указаны следующие данные:
- Количество розеток, выключателей освещения и распределительных коробок в комнатах. Кроме того, для каждого элемента должна быть указана высота установки и способ присоединения к электросети – через распределительные коробки или непосредственно от электрощитка.
- Точки установки всех приборов, которые будут подключаться к линиям освещения (то есть, не через розетки). Это люстры, точечные светильники и т.д. Для каждой такой точки необходимо предусмотреть запас в 20 сантиметров плюс высота навесных потолков, если они будут устанавливаться.
- Количество жил и их сечение для розеточных линий (обычно это кабель ВВГнг 3х2,5 кв.мм.), для подключения мощных потребителей электроэнергии (3х4 кв.мм.) и для линий освещения (ВВГнг 3х1,5 кв.мм). Вам необходимо будет рассчитать длину каждого из этих проводников.
Также нужно определиться с методом подключения мощных электроприборов. Лучше всего, если для них будут проложены отдельные линии от электрощитка.
По готовой план-схеме, где указаны все эти данные, можно достаточно легко и точно рассчитать длину кабелей, необходимых для электроснабжения квартиры или частного дома. В идеальном случае на этапе проектирования выполняется также разметка стен, что позволяет потом с помощью рулетки получить точные длины всех линий.
Дополнительно при расчете следует учитывать следующие моменты:
- Для каждой розеточной группы и выключателя добавьте по 20 сантиметров запаса для соединения проводов в распределительной коробке.
- Для соединений в электрощитке запас должен быть около 50 см.
- Общий запас увеличьте на 10-20%, что позволит полностью исключить риск неприятных ситуаций, когда для подключения какой-нибудь розетки не хватило буквально пары метров кабеля.
Выбор сечения кабеля для квартиры, дома, дачи
Статья о том, как правильно выбрать сечение провода или кабеля
Во время электромонтажных работ, а именно, на стадии прокладки проводов, кабелей, «Особо продвинутые» заказчики интересуются, почему мы прокладываем, к примеру, на розетки, кабель сечением 2.5 мм кв, когда вполне достаточно 1.5 мм кв, исходя из потребляемой мощности… В этой статье мы попробуем разобраться с сечением проводов, прокладываемых для различных потребителей.
Итак, от того, насколько верно вы подберете сечение прокладываемых проводов, во многом зависит и дальнейшая работоспособность потребителей.
Электропроводка в доме, даче или квартире начинается с вводного кабеля. На этот самый кабель ложиться вся основная нагрузка, которая есть в доме. Для того, чтобы узнать какого сечения необходим вводной кабель, нам нужно посчитать все электроприборы, которые могут работать в доме — стиральная машина, бойлер, утюг, микроволновая печь, кондиционеры и т.д. В итоге мы узнаем суммарную мощность, которую потребляют электроприборы в вашем доме. Далее, умножьте эту цифру на коэффициент 0,75. Вот эта самая циферка нам и нужна.
Для более правильного подсчета потребляемой мощности, вам поможет таблица, где указаны приборы и мощность, которую они потребляют.
| Название электроприемника | Приблизительная мощность, Вт | Название электроприемника | Приблизительная мощность, Вт |
| телевизор | 300 | кондиционер | 1500 |
| принтер | 500 | проточный нагреватель воды | 5000 |
| компьютер | 500 | бойлер | 1500 |
| фен для волос | 1200 | дрель | 800 |
| утюг | 1700 | перфоратор | 1200 |
| электрочайник | 1200 | электроточило | 900 |
| вентиляторы | 1000 | дисковая пила | 1300 |
| тостер | 800 | электрорубанок | 900 |
| кофеварка | 1000 | электролобзик | 700 |
| пылесос | 1600 | шлифовальная машина | 1700 |
| обогреватель | 1500 | циркулярная пила | 2000 |
| СВЧ-печь | 1400 | компрессор | 2000 |
| духовка | 2000 | газонокосилка | 1500 |
| электроплита | 3000 | сварочный агрегат | 2300 |
| холодильник | 600 | водяной насос | 1000 |
| стиральная машина | 2500 | электромоторы | 1500 |
| освещение | 2000 |
Ну а далее, как говориться, дело техники. Для подбора кабеля, который удовлетворит требованиям, существует другая таблица, где указаны сечение кабеля, мощность и ток, которые способны выдержать эти самые кабеля.
В данной таблице приведены значения для медных проводов кабелей, так как алюминиевые провода, на сегодняшний день, при монтаже электропроводки, практически никто не применяет.
Таблица выбора сечения кабеля и провода
Сечение токопроводящей жилы, мм
Далее нам необходимо рассчитать сечение проводов и кабелей для розеточных групп и групп освещения. Если посмотреть на таблицу или просчитать из простых формул для расчета сечения проводов, то станет ясно, что, к примеру, для групп освещении вполне подойдет провод сечением 0.5 мм кв, а для розеточных групп достаточно провода сечением 1.5 мм кв.
Но, как правило, для освещения применяют провода диаметром не менее 1.5 мм кв, а для розеточных групп используют провода сечением не менее 2.5 мм кв, если конечно же не требуется питание приборов, суммарная мощность которых не выходит за пределы, которые способен выдержать данный провод
Связано это с тем, что провода, и неважно с какого металла они сделаны, подвержены коррозии, различным механическим нагрузкам как во время монтажа, так и во время эксплуатации
К примеру, согласно таблице, при напряжении в сети 220 В, провод сечением 2.5 мм кв способен выдержать ток до 27 А(5.9 кВт). Для защиты проводов и потребителей, в данном случае, в качестве защиты устанавливают автомат, максимальный ток срабатывания которого должен быть не более 25 А.
При проектировании электропроводки, необходимо учитывать и длину магистрали, которая будет питать конечного потребителя. Также, согласно таблице, можно определить сечение и для остальных видов нагрузки. Также, во время проектирования, а затем и монтажа электропроводки, не стоит забывать и о селективности автоматов.
В любом случае, электричество незримо и не прощает ошибок и безалаберного отношения к работе. Доверяйте профессионалам!
Кроме тока и мощности проектировщики при выборе сечения кабеля используют ряд других важных параметров. Об этом читайте здесь: Как выбрать сечение кабеля — советы проектировщика
Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Ответ здесь: Почему алюминиевый кабель нельзя использовать в электропроводке
Медные и алюминиевые провода соединять не рекомендуется. Но иногда их соединяют. Как это делают? Как соединять медные и алюминиевые провода
Расчёт электропроводки
С помощью кнопок составьте схему планируемой электросети. Провод идёт:
- к розетке или нагрузке
- к светильнику или люстре
- к распред. коробке
Потребляемая мощность
Вт
Используемый провод Выход из счётчика
Добавить провод, идущий к … Рассчитать сечения проводов —
Еще из школьного курса физики известно, что ток имеет такие параметры, как мощность, напряжение и, собственно, некоторую силу, определяемую интенсивностью движения заряженных частиц. Расчет электропроводки рекомендуется начинать с соотношения этих величин, которые влияют на множество факторов при выборе кабеля и других элементов сети. Формула выглядит следующим образом: P = I · U, здесь P – мощность, измеряющаяся в Ваттах (Вт и кВт), I – сила тока (Амперы, А), U – напряжение (Вольты, В). Исходя из формулы, можно найти любой параметр, если известны другие два.
Сечение кабеля напрямую связано с силой тока
. Если взять проволоку толщиной 0.5 мм2 и пропустить по ней электричество в 17 Ампер, проводка просто-напросто сгорит, поскольку при такой силе тока нужна медная или алюминиевая жила в 1 мм2. Кроме того, от сечения и материала кабеля зависит и его свойство поддерживать определенную мощность при том или ином напряжении. Далее прилагается таблица, которая поможет выбрать нужный диаметр провода для различных вариантов сети.
Зависимость сечения кабеля от силы тока
| Открытая проводка | Закрытая проводка | Сечение кабеля мм² | ||||||||||
| Медь | Алюминий | Медь | Алюминий | |||||||||
| Ток А | Мощность кВт | Ток А | Мощность кВт | Ток А | Мощность кВт | Ток А | Мощность кВт | |||||
| 220 в | 380 в | 220 в | 380 в | 220 в | 380 в | 220 в | 380 в | |||||
| 11 | 2, 4 | 0, 5 | — | — | — | — | — | — | — | — | — | 0.5 |
| 15 | 3, 3 | 0, 75 | — | — | — | — | — | — | — | — | — | 0.75 |
| 17 | 3, 7 | 1, 0 | — | — | — | 14 | 3, 0 | 5, 3 | — | — | — | 1 |
| 23 | 5, 0 | 1, 5 | — | — | — | 15 | 3, 3 | 5, 7 | — | — | — | 1.5 |
| 30 | 6.6 | 2.5 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 | 2 |
| 41 | 9 | 4 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 | 2.5 |
| 50 | 11 | 6 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 | 4 |
| 80 | 17 | 10 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 | 6 |
| 100 | 22 | 16 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 2 | 10 |
Поэтапная замена проводки
Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.
Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.
В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.
Отличия кабелей от проводов
Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.
Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.
Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.
Особенности подключения розеток
Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.
При монтаже проводки и розеток следует соблюдать ряд требований:
- после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
- автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
- на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
- розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
- сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.
Какого сечения должен быть кабель?
Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.
В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.
Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.
