Как переделать люстру под двойной выключатель

Крепление люстры на потолке

После подключения светильника к внешней проводке, его необходимо хорошо закрепить на потолке. Метод крепления зависит от конструкции люстры и материала потолка.

Подвешивание на крюке

Раньше такой способ крепления применялся повсеместно. Люстра подвешивалась на крюк или петлю. Зачастую, крепление монтировалось в потолок во время строительства дома.

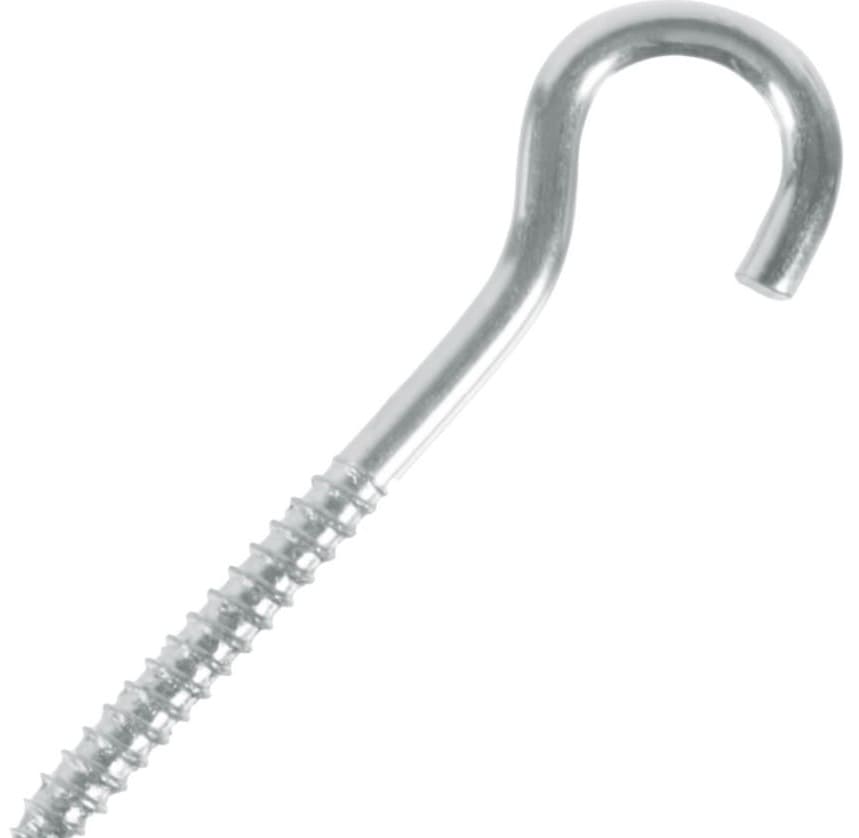

Крюк для крепления люстры

Продольная планка в таком типе крепления устанавливалась в отверстие плиты перекрытия, на неё подвешивается крюк. Если светильник предназначен для такого типа крепления, и крюк уже установлен, то его надежность стоит проверить, подвесив на него нагрузку, в два раза больше, чем масса светильника.

Если крюка нет, то его можно установить самостоятельно. Для деревянных перекрытий нужно использовать крюк в виде шурупа. Для железобетонных – металлический анкер иди дюбель типа «бабочка».

Крюк – анкерКрюк — бабочкаКрюк шуруп

После монтажа крюка его следует протестировать нагрузкой, превышающей массу люстры в два раза.

Крепление на монтажную планку

Такой тип крепления позволяет сэкономить на высоте подвеса люстры, и его часто используют в современных светильниках. Монтажная планка идёт в комплекте с люстрой, и чем она тяжелее, тем будет больше отверстий для крепления, планка будет массивнее, чтобы выдержать нагрузку.

Монтажная планка

Алгоритм в данном случае довольно просто: монтажная планка крепится к потолку, а люстра — к монтажной планке.

Особенности крепления к подвесному потолку из гипсокартона

По-хорошему, место для установки потолочного светильника должно быть подготовлено на стадии монтажа потолка. Оно должно быть усилено дополнительными профилями, или даже заранее вмонтирован круг. Если же подготовки не было, то тут всё зависит от способа крепления и массы люстры.

Крюк в гипсокартоне держаться не будет, поэтому сверлится отверстие, диаметром меньше, чем декоративный колпак, и крепление осуществляется непосредственно к бетонной плите перекрытия.

Если люстра не тяжелая, до 5 кг, и крепится с помощью монтажной планки, то её можно закрепить с помощью пластиковых дюбелей – бабочек.

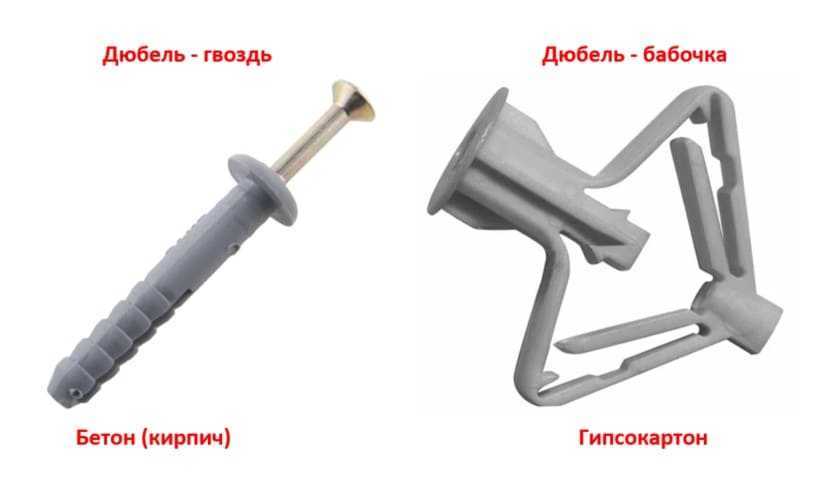

Дюбель – бабочка для гипсокартона

При натяжении винта, пластиковые «крылья» бабочки распираются, что позволяет держать вертикальную нагрузку, и не разрушать лист гипсокартона.

Особенности подключения китайской люстры

Китайские производители выпускают недорогие и весьма интересные по дизайну приборы. Порой при выборе хозяева ориентируются на красоту, а не на качество, в результате получают проблемы при подключении. Чтобы не заполучить массу неприятностей, проверяют люстру по таким характеристикам:

соответствие мощности лампочек возможностям прибора;
полнота комплектации;
точность резьбы на всех разборных деталях;
хорошее качество патронов;
наличие клеммных соединений.

Перед монтажом китайского осветительного прибора проверяют спайку проводников, целостность изоляции. Оценивают работу каждого рожка: от них идёт по 2 провода, которые в патроне присоединяются к контактам. Все стыки прозванивают тестером – должен отображаться знак короткого замыкания или бесконечности.

Схема подключения люстры с двойным выключателем на 4 лампочки

При четырех лампах ситуация с коммутацией через двухклавишный прибор заметно осложняется, поскольку в этом случае число возможных комбинаций соединения осветителей возрастает до двух.

Первый из вариантов предполагает разделение 4-х ламп на две группы по два осветителя в каждой. Аналогично всем предыдущим случаям к ним подводится соответствующий провод от выключателя. При включении одной клавиши светятся только две лампочки, а при нажатии сразу двух – загораются все четыре рожка.

Во втором случае лампы разбиваются следующим образом: 3 штуки объединяются в отдельную группу, а четвертая остается как есть. При таком включении одной клавишей коммутируется сразу три лампочки, а второй только одна.

Возможность управления освещением в комнате в этом случае существенно возрастает.

При дальнейшем увеличении числа ламп ситуация более усложняется.

Определение фазности проводов

Прежде чем подсоединить люстру к электрической сети, необходимо разобраться в том, как устроена проводка в квартире и провода в самой люстре.

Согласно общепринятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его назначение:

черный, серый или коричневый провод – фаза;
синий или голубой провод – ноль;
желто-зеленый провод – заземление.

Однако не всегда цветовое решение электропроводки в доме в действительности совпадает с нормами правил. В таком случае, вам на помощь придет мультиметр (тестер) либо индикаторная отвертка для прозвонки сети. Алгоритм определения назначения сетевых проводов следующий.

Перед началом прозвонки необходимо выставить переключатель мультиметра в положение «вольты» и выбрать подходящую шкалу (больше 220 В).
Держа щупы мультиметра за ручки (не прикасаясь к оголенным проводникам), попеременно касайтесь пар проводов.
Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
Третий провод, очевидно, является нулевым. В паре с любой из фаз он будет давать показания в 220 В на табло мультиметра.

Определение назначения проводов по цвету

С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с оголенным проводом лампочка в отвертке загорается – этот проводник фазный, в противном случае – нулевой.

Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет определить фазность, вам поможет использование мультиметра. Рассмотрим алгоритм определения назначения проводов осветительного прибора на примере люстры с тремя проводами.

Устанавливаем тестер в режим прозвонки и кратковременно закорачиваем его щупы. Раздающийся при этом звуковой сигнал даст понять, что прибор исправен и предел измерений на нем выбран правильно.
Освобождаем патроны люстры от лампочек. Найти концы нулевого и фазного проводников на патронах не сложно: фазный находится в центре и пружинит, а нулевой – сбоку, при выкручивании лампы он соприкасается с цоколем.
Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответствующий звуковой сигнал.
Находим фазный провод. По аналогии с предыдущим пунктом, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе вплоть до возникновения звукового сигнала.
Определяем количество контуров в люстре. Один щуп мультиметра фиксируем на выходящем из люстры фазном проводе, а вторым поочередно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов означает, что они не подсоединены к данному фазному проводу на выходе, то есть люстра имеет два контура.
Подтверждаем наличие второго контура в люстре. Для этого необходимо повторить манипуляции из предыдущего пункта, зафиксировав один из щупов мультиметра на третьем проводе, выходящем из люстры. На этот раз мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошлый раз.

Соединение проводов

Важно! Наличие в люстре с тремя проводами на выходе одного контура означает, что третий провод предназначается для заземления осветительного прибора. Чтобы подтвердить этот факт, прикоснитесь одним щупом мультиметра к металлическим элементам корпуса люстры, а другим – к предполагаемому заземлению

Если звучит сигнал – вы оказались правы.

Общая схема подключения люстры

Если люстра оснащена одной или тремя лампами, а выключатель имеет несколько клавиш, то есть три варианта подключения этого светового устройства.

При включении будут загораться все лампы;
Для переключателей с несколькими клавишами можно установить поочередный запуск ламп;
В многорожковой люстре можно создать поочередный, групповой запуск ламп или одновременный с помощью одной клавиши.

Если из отверстия в потолке выходит два провода, то можно выполнить первый вариант подключения. В инструкции производителя должно быть указанно, что подключение люстры производится в соответствии с ее функциональностью. В основном светильники с несколькими лампами совмещают в себе парные контакты соединений плафонов, которые можно подключить по второму принципу.

Более сложной считается третья схема подключения. Провода соединяются таким образом, чтобы при включении выключателя загоралась каждая лампа по отдельности. В таком случае необходимо соединить все имеющиеся провода в параллельном порядке.

Стандартная схема подключения

Подключение 3-х рожковой люстры без заземления

Подключение люстры к двойному выключателю выглядит немного сложней. Но на самом деле все просто, достаточно разобраться в назначении проводов и правильно их соединить.

С потолка обычно выходит два или три провода. В нашем случае, когда в доме отсутствует заземляющий контакт, потребуются только два кабеля. Определить, где находится фаза, можно с помощью мультиметра или индикаторной отвертки. Достаточно прикоснуться к оголенным концам провода и, если загорится лампочка или сработает сигнал, значит провод под напряжением – фаза.

Следующий шаг. Необходимо проверить кабеля, ведущие к выключателю и люстре, на предмет разрыва. Ориентироваться на заводские отметки и цвет провода не стоит, лучше самостоятельно все перепроверить. Зачищаем концы кабеля специальным инструментом для снятия изоляции или с помощью зажигалки: аккуратно нагреваем изоляцию в течение пяти секунд и резким движением срываем обгоревший участок. Но прежде всего, необходимо полностью обесточить квартиру с помощью отключения вводного автомата. Лучше всего полностью обесточить квартиру.

Если у вас установлен многожильный кабель, запрессовываем кончики проводов с помощью наконечников, но если вы используете монолитный кабель, дополнительная изоляция не потребуется. Распределяем провода по группам и фиксируем в клеммной колодке.

Определить, какой кабель за что отвечает, можно с помощью цвета верхней оболочки. В люстре чаще всего используют белые и черные провода. Скрепляем их по цвету и все, не перепутайте. В конце получается небольшая скрутка из двух групп, которые отвечают за определенную часть ламп, по которым будет проходить ток.

Прикручиваем колодку к основанию люстры, если вы несильно затянете винты на клемме, это может привести к быстрому перегреву и окислению.

Далее подключаем люстру к проводам, выходящим из потолка. Перепроверяем фазу и закрепляем провода с другой стороны клеммной колодки. Подаем напряжение и проверяем правильность подключения.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Основные параметры при выборе люстры

При покупке люстры учитываются следующие важные показатели:

Размер

Важное требование: световой прибор — соразмерен комнате. Не слишком маленький, но и не громадный

Учет габаритов помещения — важный момент. Неправильно подобранная люстра как перегрузит интерьер, так и не сможет подчеркнуть те или иные детали стилистики дизайна. Параметры светильника. К ним относятся высота, диаметр, количество плеч и рожков. Влияют на общее восприятие светового прибора и то, как светильник вписывается в окружающий интерьер и атмосферу пространства. Форма. Зависит от характеристик помещения. Высокий потолок — подвесной тип люстры, низкий — плоский. Длинные и узкие помещения — вытянутой продолговатой формы. Учет этого параметра позволит эффективно организовать искусственное освещение и улучшит визуальное восприятие пространства.

Цвет. Решение основывается на том, какая цветовая гамма помещения, какие оттенки преобладают, холодные или теплые

Важно отметить одну деталь: люстра не должна сливаться с потолком, не быть на ней заметной! Но и выбор сильно яркой, вызывающе кричащей также не лучший вариант. Оптимально, когда светильник вписывается в интерьер, становится его неотъемлемой частью, а не чем-то чуждым, неродным

Стиль интерьера. Тут посложнее. Главное, не переборщить. Для классики подойдет многоярусная люстра с большим количеством рожков. Пластиковый светильник смотрится дёшево и просто, подойдет как для кухни, так и санузлов. Люстры из дорогих материалов подойдут практически для всех современных интерьеров. Мощность и яркость освещения
Обратите внимание на то, что проводка должна выдержать номинальную мощность светильника. При этом нужно учитывать яркость, которая для всех помещений — различная и зависит от самой мощности лампы и ее типа
Для спален подойдет одна яркость, для гостиных — другая. Типы лампочек. От их количества зависит общая мощность светильника.

В люстрах применяются следующие виды лампочек:

накаливания;
галогенные;
люминесцентные;
светодиодные.

Способ управления, коммуникация. Дистанционно или локально. Включаются сразу все лампы или в комбинациях. Постоянная или регулируемая яркость.
Направленность потока света. Чтобы не ослеплял, должен распределяться равномерно по помещению.
Материал изготовления. Предпочтительно покупать люстру из металла, стекла и пластика. Бумажные и тканевые более пожароопасные.

Важно также, в каком виде продается светильник. Есть модели, которые уже собраны, а некоторые необходимо собрать

Как собрать люстру лучше сразу узнать в магазине, чтобы потом не было проблем со сборкой.

Что делать если не хватает длины проводов

Поскольку монтаж люстры может производиться не только в новых домах и квартирах, то возможна ситуация, когда придется удлинять уже существующую проводку или производить наращивание проводов от самой люстры. Наилучший вариант соединения – при помощи клеммной колодки. Данное приспособление представляет собой пластиковую колодку с размещенными на ней токопроводящими пластинами. С каждой из сторон пластины имеются винтовые зажимы, к котором и подсоединяются провода.

Однако клеммная колодка должна быть доступной для обслуживания. С течением времени винтовые соединения могут ослабнуть, что чревато потерей контакта или небезопасным в пожарном смысле нагревом. Поэтому если размещать такую колодку негде, то рекомендуется заменить всю проводку таким образом, чтобы от выключателя до люстры был проложен единый провод. Использовать же скрутки недопустимо, т.к. по мере окисления они неизбежно начнут нагреваться.

Выключатели света, подключение

По количеству коммутируемой нагрузки, выключатели делятся на:

одноклавишные;
двухклавишные;
трехклавишные и т.д.

Сколько клавиш, столько и контактных групп внутри, стольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».

По варианту монтажа выключатели бывают:

для скрытой электропроводки;
для открытой прокладки проводов.

По выполняемым функциям:

диммеры;
проходные;
перекрестные.

О каждом из них мы поговорим чуть позже, в каких ситуациях применяются и как собственно подключаются. Сейчас определимся с тем, что будем подключать, какая люстра будет освещать ваше помещение. Какие они бывают, и разберемся с вариантами подключения.

Люстры потолочные – разновидности

По количеству плафонов, бывают:

люстры с одним плафоном или абажуром (однорожковые);
с двумя плафонами или абажурами (двухрожковые);
трехрожковые (с тремя плафонами) и т.д.

В основном количество плафонов зависит от стиля исполнения (класика, лофт, модерн и т.д.), дизайна исполнения. Причем, чем больше плафонов и ламп на люстре, тем большая мощность освещения и как правило большая мощность потребления электроэнергии. Тем большую площадь может осветить данный осветительный прибор.

По типу управления люстры делятся:

управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
управление беспроводное (по радио каналу или с телефона через Bluetooth);
комбинированные варианты.

Если Вы еще не купили люстру, а только планируйте это сделать

В этом случае очень важно будет определить какого типа проводка заложена в вашей квартире или доме. От этого зависит выбор люстры с подходящей схемой подключения и вариантом управления. 12 вариантов схем подключений

12 вариантов схем подключений

Ниже приведена таблица, которая поможет Вам сделать этот выбор. Достаточно определить какой у Вас тип проводки и какой выключатель установлен. При правильном подборе люстры никаких серьезных переделок и вмешательств в существующую схему вашей проводки не потребуется. За исключением некоторых вариантов, там, где имеется пометка «требуется изменение». Эти изменения мы разберем ниже, когда будем предметно разбираться с подключением люстр этих моделей.

Чтобы определиться с выбором люстры и вариантом подключения

Нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
Выбираем из таблицы желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
И рядом, в столбце видим, какая люстра выполняет эти задачи.

Нужно обратить внимание!

Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария»

Отличием будет то, что согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе)

Если у вас проводка имеет 4 провода, то здесь можно использовать вообще любой тип люстр и любые элементы управления.

Подключение люстры на 2 лампочки к двойному выключателю

Самый простой из возможных вариантов – подключение люстры к двойному выключателю на два рожка.

Согласно схеме в этом случае к выключателю подводятся 3 проводника, один из которых идет от распредкоробки (вход фазы), а два выхода возвращаются в коробку и вместе с нулевым проводом приходят в люстру.

Такое подключение позволяет выбирать следующие состояния осветительных приборов:

Светится только одна лампочка при потушенной второй (первая из клавиш находится во включенном положении, а вторая – в выключенном).
Горят все осветители (обе клавиши включены).
Все лампы потушены (прибор полностью выключен).

При этом общее количество параллельно включенных ламп в каждой из двух коммутируемых групп может быть произвольным.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

одноклавишным;
и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

подключен к выключателю через отдельную распределительную коробку;
или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Необходимость удлинения проводов при подсоединении освещения

Большинство людей предпочитают оформлять потолочную зону в подвесных натяжных вариантах. Это является недостатком для светильников, особенно если они ранее не были установлены. Однако, этот минус легко поправим, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может оказаться сложной. Так как добраться до контактов в потолке уже после чистовой отделки невозможно без нарушения целостности материала.

Идеально правильно произвести наращивание электрических кабелей, используя метод соединения специальными изоляционными колпачками, которые отвечают высоким качествам пожаробезопасности или же применяют термоусадочные трубки, которые надежно соединяют наконечники оголенных проводов и спустя время не разбалтываются. О подробностях соединения подобным образом, прочтите .

https://youtube.com/watch?v=l1ykm0rrWIQ

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
