Установка и подключение электрокотла: самая подробная инструкция по монтажу

Подготовительные работы перед установкой котла

Перед тем как подключить электрический котел отопления в частном доме, я разработал схему его подсоединения к обогревающей системе жилой постройки и электросети в ней. При этом предусмотрел, чтобы размеры подключаемых трубопроводов соответствовали параметрам патрубков электрической теплогенерирующей установки.

Когда подбирал сечение электрокабеля для подвода электричества к котлу, учел мощность агрегата. В моем случае подключалось мощное настенное устройство. Поэтому пришлось подвести трехфазную сеть. Если бы у устройства была небольшая мощность максимум 8000 Вт, тогда его бы подключил к бытовой сети, в которой стандартное напряжение 220 В.

Рекомендую всем ответственно подходить к каждому этапу монтажа электрического котла для обогрева частного дома любого размера. Советую перед началом работ внимательно изучить инструкции производителя котла

Особое внимание нужно обратить на параметры электрической и тепловой схемы, которые рекомендует соблюдать завод-изготовитель настенной теплогенерирующей установки

Пример тепловой схемы подключения двух электрокотлов

Важно!

Исключительно по уровню мною осуществлялась установка электрокотла для отопления в частном доме своими руками, схема которого уже была разработана. Поэтому он был смонтирован строго горизонтально. С помощью строительного уровня наносил разметку и контролировал сам процесс, а также результат по окончанию монтажа устройства на крепежные элементы.

Часть домовладельцев выбирает для установки напольные модели. Агрегаты в таком исполнении монтируются на штатные опорные элементы или устанавливаются на заранее подготовленном теплоизолированном основании. При этом площадка под оборудованием обязана быть прочной, чтобы выдержать вес устанавливаемого устройства.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры. Как сделать обвязку котла, смотрите подробное видео:

Автоматическое выключение

При любом отклонении от штатного режима приспособления для защиты в цепи питания котла должны очень быстро выключить его. Схема автоматики электрического бойлера должна включать два защитных устройства:

Устройство защитного отключения (УЗО, или, что правильнее, устройство дифференциального тока). Оно сравнивает токи при входе и выходе котла, регистрируя утечки более 30 миллиампер.

Устройство защитного отключения срабатывает, например, при прикосновении домашнего животного или человека к клеммам оборудования и при прибое изоляции с утечкой тока на заземленные конструкции строения (к примеру, на сетку армирующую фундамента).

Устройство защитного отключения срабатывает фактически очень быстро: размыкание занимает доли секунды.

Защитный автомат. Его функция — выключить питание при превышении уровня минимального тока. Это может случиться при коротком замыкании в проводке, при разрушении оболочки Трубчатого нагревателя коррозией или при избыточном содержании солей в тепловом носителе, с которым не прекращает работу котел галан.

Скорость срабатывания зависит от отклонения тока от номинального значения и может изменяться от 1-2 секунд до пары минут. Ток срабатывания автомата должен как можно меньше разниться от самого большого тока при штатной работе котла.

К примеру, автомат на 25А при однофазном питании (220 вольт) обеспечивает неопасную работу прибора мощностью 25х220=5500 Вт.

Схема подсоединения однофазного котла через автомат и Устройство защитного отключения.

Электрический щиток в моем доме. Слева направо: трехфазный автомат и Устройство защитного отключения в цепи питания котла.

Говоря иначе автоматический выключатель дифференциального тока исполняет функции двоих приспособлений для защиты: он обеспечивает защиту и по дифференциальным токам, и по сверхтоку.

Подключение трехфазного прибора с защитой цепей питания автоматическим выключателем дифференциального тока.

Источниками нагрева проводки могут стать:

• Провод с заниженным сечением;
• Клиновые соединения (розетки, клеммы и т.д.).

Совсем исключить нагрев провода сможет помочь обычная инструкция: сечение каждой жилы медного провода должно быть не меньше 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, другими словами соответствующего самой большой мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через привычную розетку допускается лишь при его мощности до 3,5 кВт. Отопительный котел мощностью до 8 киловатт подключается к одной фазе питания отмеченным кабелем до щитка; прибор с большой мощностью необходимо запитывать от сети напряжением 380 вольт. Чем напряжение больше питания при неизменной используемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

В личном доме со стенами из дерева проводка ложится только в железной трубе (стальной, медной или гофрированной нержавеющей). Условие связано с пожарной безопасностью: железная оболочка не даст дереву воспламениться при коротком замыкании.

Прокладка проводки в доме из дерева. Провода разводятся в волнистых металлорукавах.

Подключение тэнового электрокотла

Обратите внимание, что электрические котлы не нуждаются в дымоходе. Тэновый электрокотел самый распространённый для обогрева жилых помещений

Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про мы рассказывали в одной из предыдущих статей

Тэновый электрокотел самый распространённый для обогрева жилых помещений. Это связано с тем, что он дешевый и легко обслуживается. Подключение электрокотла к системе отопления на тэнах начинается с того, что отводится место под его монтаж. В принципе не имеет значения, где его ставить, главное, чтобы вам было удобно. Такие агрегаты не выделяют никаких газов, поэтому им не нужен дымоход, в отличие от газового котла. Про мы рассказывали в одной из предыдущих статей.

Перед тем как подключить электрокотел в систему отопления нужно определить метод установки и количество контуров. Есть подвесные и напольные модели, которые могут работать на несколько фронтов одновременно. Они и дом обогревают и водой горячей снабжают. В каждом случае нужно обеспечить, чтобы агрегат надежно был закреплен. Если котел одноконтурный, то в нем будет только два патрубка. В один будет поступать вода из обратки, а из второго будет выходить нагретый теплоноситель.

В двухконтурных моделях соответственно тоже больше на два патрубка. Это вход и выход на контур ГВС.

Тэновый котел подключается к контуру посредством американок. Соединение должно быть таким, чтобы при раскручивании американок они оставались на трубах. Для уплотнения можно использовать:

• лен с пастой;
• фум-ленту;
• герметик.

На стыке соединения американки и котла уплотнительные материалы не применяются, так как конструкция гайки предусматривает резиновую прокладку. В обязательном порядке схема подключения электрокотла к системе отопления должна быть с грязевиком перед нагревателем. Нельзя чтобы на тэны попадал мусор. Если в конструкцию тэнового котла не входит циркуляционный насос, то он должен быть установлен отдельно. Насос ставится перед котлом и после расширительного бака.

После того как котел уже соединен со всей системой отопления его можно подключать к сети. В котле уже могут быть установлены датчики и серьезные «мозги», которые регулируют работу нагревателя в соответствии с пользовательскими настройками. В аппаратах попроще таких излишеств нет и если вы хотите расширить функционал котла, то можно собрать отдельный электрический блок управления. Блоки управления могут быть рассчитаны на 220 и 380 вольт, при этом есть агрегаты, работающие в обоих режимах. Переключаются на нужное напряжение вручную.

В документах к нагревателю есть требования к толщине медного провода и рекомендации как подключить электрический котел отопления. В однофазной сети к агрегату подходит трехжильный кабель, а в трехфазной – пятижильный:

• фаза (одна или три);
• ноль;
• заземление.

Все электрические котлы должны быть заземлены – это обязательно. Со временем можно расширять спектр возможностей нагревателя, добавляя новые датчики и автоматику в схему подключения электрического котла отопления.

Подготовка электрического аппарата к работе

Визуальный осмотр должен подтвердить, что аппарат находится в правильном, соответствующем проекту положении, все коммуникации подсоединены, а давление воды в системе находится в пределах, определённых технической документацией.

• Трубопроводная арматура, расположенная перед аппаратом, проверяется на исправность переключением её в положения «Открыто» и «Закрыто».
• Вся трубопроводная арматура теплогенератора, отопительной системы и системы снабжения горячей водой переводится в положение «Закрыто».
• На трубопроводах, подводящих к аппарату холодную воду, необходимо открыть запорную арматуру.

При электроотоплении не рекомендуется применять незамерзающие жидкости из-за их свойств, негативно влияющих на работу оборудования. Такие составы снижают теплопередачу и приводят к преждевременному старению и повреждению элементов, изготовленных из резины. Если отклонение параметров работу установки вызвано применением незамерзающих жидкостей, то общая гарантия на такие случаи не распространяется.

• На обратном трубопроводе перед входом в аппарат необходимо установить фильтр или грязевик, или оба эти устройства.
• После заполнения системы водой проверяют её герметичность.

По окончании монтажных работ проверяют работоспособность датчика давления воды, аварийного датчика температуры, терморегулятора, управляющих и сигнальных элементов аппарата, находящихся на передней крышке.

При ремонте или неблагоприятных условиях для монтажа электрические отопительные аппараты могут подключаться к системе с помощью специальных резиновых шлангов.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см. свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

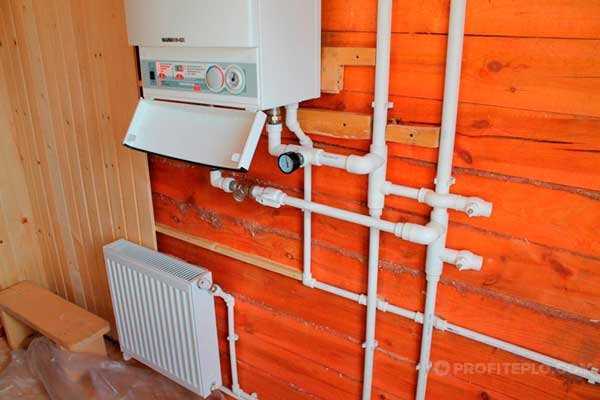

Обвязка электрокотла

Если используется современная модель электрокотла, тогда в её моноблоке корпуса уже вмонтированы элементы для полноценной работы. Потому выполняем подключение к патрубкам на основе подающей и обратной трубы

Важно понять, что к обратной линии, благодаря крану подпитки следует подвести систему запуска воды

Если будем эксплуатировать простой вариант, тогда придётся использовать схему и выполнить подключение датчиков электрокотла своими усилиями. Но в целом это простая работа. Она не должна привести к серьёзным затруднениям.

Этапы выполнения обвязки простого электрокотла:

• На основе специального крепления устанавливается гидроколлектор и объёмный расширительный бак;
• Выполняется прокладка труб. Добавляется циркуляционный насос, система фильтрации, элементы безопасности.

Теперь мы осознаём отличия электрокотла, изучили правила его подключения

К сожалению этого недостаточно для надёжной работы, монтаж заземления и подключение к электрической сети стоит оставить для выполнения специалистами, поскольку это очень важно и сложно выполнимо без специфических знаний

Что такое обвязка?

Обвязка настенного или напольного электрокотла – непосредственное его подключение к системе горячего водоснабжения или отопления. Для этого обычно требуются различные соединительные элементы с трубами, а также дополнительные компоненты, помогающие работать агрегату. К последним относятся:

• насос;
• расширительный бачок;
• фильтр очистки воды.

В самых простых моделях, например, ЭОВ – всего этого нет. А потому такие элементы приходится приобретать отдельно.

Кроме того, нужно заранее посчитать, сколько потребуется кранов и переходников.

Прежде всего множество элементов для подключения нужно, чтобы котел правильно выполнял свои функции, а вода в необходимом направлении передвигалась по трубам.

В зависимости от модели, в устройствах также может быть предусмотрена группа безопасности, которая включает:

• манометр;
• клапан отвода воздуха;
• клапан сброса теплоносителя.

Последние компоненты являются обязательными, так как они отвечают за контроль давления в системе. И при его быстром повышении, принимаются меры, направленные на снижение. В противном случаем случае может произойти не только поломка агрегата, но и всей подключенной системы.

Котел может использоваться в качестве основного или дополнительного. Иногда в систему может быть подведена подпитка из водопровода.

*

Подготовка места

Перед тем как устанавливать электрокотел, необходимо подготовить схему включения агрегата к нагревательному контуру и к электрической сети. Размеры труб и их сортамент должны согласовываться с параметрами насоса циркуляции греющего теплоносителя.

Подбирая сечение провода для подсоединения к электросети, учитывают электрическую мощность котла. Для устройств небольшой мощности до 5 кВт допускается подсоединения к бытовой сети 220 В, для более мощных агрегатов необходима трехфазная сеть 380 В.

Место установки нужно подбирать с умом. Источник фото: muzrain.ru

Рекомендованные параметры тепловой и электрических схем, с информацией по допустимым размерам и видам продукции, в обязательном порядке указываются в инструкции завода-изготовителя оборудования.

Изучая вопрос правильного монтажа электрокотла для отопления жилых помещений, необходимо ответственно отнестись к выполнению монтажной разметки.

Электрический котел обязан быть размещен неукоснительно в горизонтальном положении, в связи с этим разметку выполняют с использованием строительного уровня и им же контролируют полученный результат, после завершения навешивания оборудования на монтажные детали.

Кроме настенных модификаций фирмы-изготовители продают установки в напольном исполнении. Монтаж их производиться с применением штатной опоры либо они монтируются на теплоизолированную площадку, способной выдержать вес устанавливаемого оборудования.

Виды котлов по типу нагревателя

На сегодняшний день имеется много модификаций агрегатов, которые различаются схемой подключения электрического котла, и классифицируется по:

• конфигурации;
• характеристикам тепловых режимов;
• конструкционным решениям;
• типу нагрева;
• заводам-изготовителям;
• стоимости.

Все электрокотлы, предусмотренные для водяного теплоснабжения, по методу нагрева теплоносителя, разделяются на 3 главные категории:

1. ТЭНовые, которые используют трубчатые электрогреющие элементы.
2. Электродные либо ионные/электролизные, работающие с использованием способности воды нагреваться при прохождении через электрод переменного тока.
3. Индукционные, использующие свойства ферромагнетиков греться под воздействием индукционного тока.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Правила установки

Рассматривая, как подключить электрический котел отопления, обратите внимание на выбор места установки агрегата. В идеале это отдельное помещение — котельная, оснащенная электросиловым оборудованием, куда нет доступа посторонним лицам и детям

ТЭНовые модели электрокотлов заводского изготовления допускается монтировать на кухне.

Отопительный агрегат устанавливают таким образом, чтобы над его верхней частью и по бокам оставалось свободное место. Это даст возможность производить профилактические и ремонтные работы в удобных условиях. Соблюдаются следующие расстояния :

• до потолка — от 80 см;
• до пола (для навесной модели) — от 50 см;
• от корпуса до стен — 5 см;
• до трубопроводов — от 50 см;
• перед передней панелью — от 70 см.

Изучая, как правильно устанавливать котел для обогрева дома или квартиры, внимательно отнеситесь к разметке места установки. Агрегат должен быть расположен строго горизонтально, поэтому разметку проводят по уровню и этим же инструментом проверяют результат после установки котла на крепежные элементы.

Механический электрический котел отопления

Прежде чем установить электрический котел отопления, требуется разработать схему подключения теплогенератора к отопительному контуру и к электросети. Сечение трубопроводов должно соответствовать параметрам встроенного в котел циркуляционного насоса.

Выбирая сечение кабеля для подключения к электрической сети, учитывайте мощность агрегата

Обратите внимание: для моделей небольшой мощности достаточно подключения к бытовой сети 220 В, для мощных агрегатов потребуется трехфазная сеть 380 В

Помимо настенных моделей производители предлагают агрегаты в напольном исполнении. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку.

Схема подключения электрокотла в электросеть

Электрические отопительные агрегаты должны подключаться медным проводом, сечение которого не менее указанного в документации на оборудование.

Внешние электросоединения аппарата производятся через кабельные вводы, которые находятся в левом нижнем углу. Там же расположена клемма заземления с болтом М6, изготовленным из латуни.

Схема подключения электрического котла отопления подразумевает использование комнатного регулятора, имеющего беспотенциальный выход.

Если необходимо организовать электроотопление значительных площадей, то при приобретении оборудования выбирают модели, предусматривающие возможность монтажа каскада. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего аппарата.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Как рассчитать диаметр труб

При устройстве тупиковой и коллекторной разводки в загородном доме площадью до 200 м² можно обойтись без скрупулезных расчетов. Сечение магистралей и подводок принимайте согласно рекомендациям:

• чтобы подать теплоноситель к радиаторам в здании 100 квадратов и менее, достаточно трубопровода Ду15 (наружный размер 20 мм);
• подводки к батареям делаются сечением Ду10 (внешний диаметр 15—16 мм);
• в двухэтажном доме 200 квадратов раздающий стояк делается диаметром Ду20—25;
• если количество радиаторов на этаже превышает 5 шт., делите систему на несколько ветвей, отходящих от стояка Ø32 мм.

Самотечная и кольцевая система разрабатывается согласно иженерным расчетам. Если вы хотите определить сечение труб самостоятельно, первым делом посчитайте нагрузку на отопление каждого помещения с учетом вентиляции, затем выясните требуемый расход теплоносителя по формуле:

• G – массовый расход нагретой воды на участке трубы, питающей радиаторы конкретной комнаты (или группы помещений), кг/ч;
• Q – количество теплоты, потребное для обогрева данной комнаты, Вт;
• Δt – расчетный перепад температур на подаче и в обратке, принимайте 20 °С.

Пример. Для прогрева второго этажа до температуры +21 °С необходимо 6000 Вт тепловой энергии. Стояк отопления, проходящий через перекрытие, должен приносить 0.86 х 6000 / 20 = 258 кг/ч горячей воды из котельной.

Зная часовое потребление теплоносителя, нетрудно рассчитать сечение подводящего трубопровода по формуле:

• S – площадь искомого сечения трубы, м²;
• V – расход горячей воды по объему, м³/ч;
• ʋ– скорость течения теплоносителя, м/с.

Продолжение примера. Посчитанный расход 258 кг/ч обеспечивается насосом, скорость воды берем 0.4 м/с. Площадь поперечного сечения подающего трубопровода равна 0.258 / (3600 х 0.4) = 0.00018 м². Пересчитываем сечение в диаметр по формуле площади круга, получаем 0.02 м – труба Ду20 (наружный – Ø25 мм).

Заметьте, мы пренебрегли разницей плотностей воды при различной температуре и подставили в формулу значение массового расхода. Погрешность невелика, при кустарном расчете вполне допускается.

Установка и подключение оборудования

Перед началом монтажных работ, необходимо промыть систему специальным составом, предлагающимся производителем электродных котлов. Порядок установки агрегата такой:

• Особенности работы электродного котла требуют строго вертикальной его установки, при этом крепление должно производиться на отдельные кронштейны.
• Также крепление должно быть выполнено с применением прокладок изоляционного материала.

Закрепив котел, можно начинать его подключение к системе отопления и электросети. Все электродные котлы подключаются по такой схеме:

• Для системы отопления следует взять пластиковые трубы или выполнить подключение через пластмассовые вставки.
• Схема подключения предусматривает наличие группы безопасности, которая включает в себя манометр, автоматический воздухоотводчик и предохранительный клапан.
• Также необходимо наличие расширительного бака, установленного до запорной арматуры.
• Если оборудуется малый защитный контур, то группа безопасности и расширительный бак устанавливаются до него, а вся запорная арматура – за ним.

Теперь рассмотрим некоторые нюансы электрического подключения:

В качестве заземляющей жилы используется медный провод сечением не менее 4 мм. При этом сопротивление такой жилы не должно превышать 4 Ом. Подключается заземляющая жила к корпусу котла.
Для подключения питания также используется медный провод соответствующего потребляемой мощности сечения

При этом важно соблюдать полярность: фаза подсоединяется к электроду, ноль – к корпусу.

Обслуживание электродных систем отопления

В процессе эксплуатации электродные котлы требуют обращать внимание на некоторые параметры:

Прежде всего, это исправность заземляющего контура

Также следует обращать внимание на исправность всех электрических соединений, в том числе и электронных подключений.
Вторым важным аспектом является качество теплоносителя. Необходимо поддерживать его определенную плотность и контролировать содержание солей.

Пошаговая инструкция позволит собрать электродный электрокотел своими руками, что позволит сэкономить некоторые средства. Но если вы цените комфорт и безопасность, лучше отдать предпочтение заводским моделям, снабженным современными системами контроля и автоматической защиты.

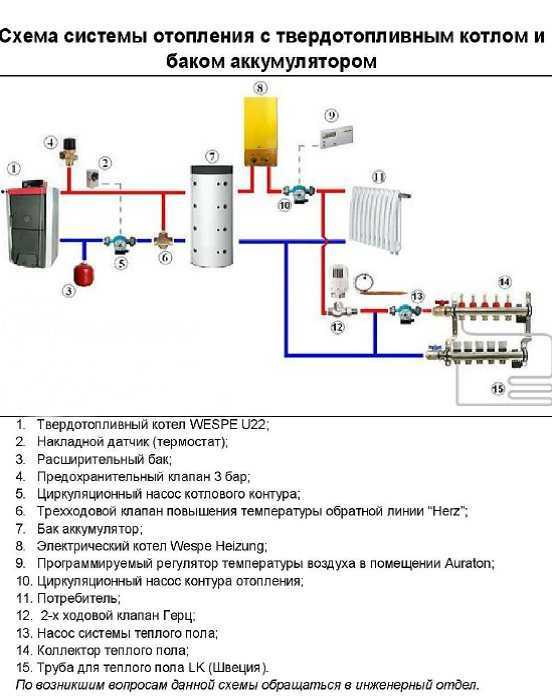

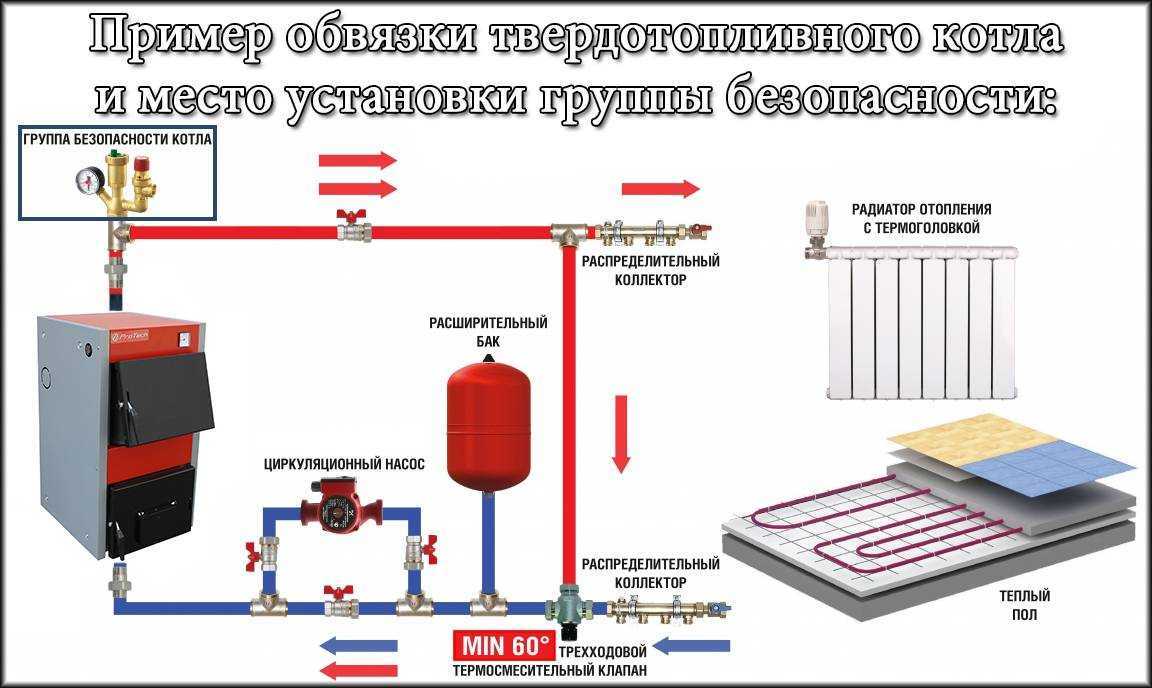

Предназначение обвязки ТТ котла

Правильно выполненная обвязка твердотопливного котла имеет ряд преимуществ:

1. В системах с естественной циркуляцией будет обеспечено равномерное его движение по всем трубам. Во всем, что связано с принудительной циркуляцией — за движение теплоносителя отвечает циркуляционный насос.
2. Работа становится более безопасной — это особенно актуально в случаях, когда давление воды в системе резко повышается. Если не принимать никаких мер по устранению этой проблемы, то котел и непосредственно сама обвязка могут повредиться. А если в этот момент рядом с прибором будут находиться люди, то пострадать могут и они.
3. Происходит удаление воздуха из системы. Это очень важная функция, т.к. воздушные пробки в трубах могут стать причиной того, что какой-либо участок радиатора не прогреется и останется холодным. А это значит, что тепло по помещению будет распределяться неравномерно.

Узнать о видах циркуляционных насосов можно в этой статье

Как правильно подобрать мощность

Выбор мощности отопительного котла является важным моментом. Правильный выбор позволит обеспечить сбалансированную температуру в помещении в различных условиях извне. При правильном расчёте гарантируется равномерный обогрев комнат, быстрый прогрев воздуха в остывшем помещении.

Две методики расчёта мощности:

1. Исходя из площади отапливаемых помещений;
2. Исходя из объёма отапливаемого помещения.

Расчёт по площади

Для расчёта мощности применяют базовое значение, применимое для обогрева помещения площадью в 10м2. В расчёт не принимается климатическая зона и другие факторы, так что данный вариант достаточно субъективный. Условно считается, что для обогрева помещения данной площади требуется 1 кВт.

То есть, условно, если дом площадью 50 м2, потребуется оборудование мощностью от 3,5 до 7 кВт.

Если принимать во внимание теплоизоляцию стен, высоту потолков, принимаются дополнительные расчёты с поправкой на данные моменты. Зачастую такие поправки выводятся опытным путём в каждой климатической зоне

Способов расчёта масса. Один из них основан на применении формулы S*K*100. Где:

• S — площадь отапливаемого помещения;
• K – коэффициент тепловых потерь, который меняется в зависимости от минимальных показателей температуры воздуха. За базовый показатель берётся К=0,7, применяемое для климатической зоны, где минимальный порог температуры не ниже -100С.
• Если минимальный порог ниже, то коэффициент повышается на 0,2 при каждом пороге в 50С.

Такая формула применяется к стандартным помещениям. Если установлены окна со стеклопакетами, в помещение используется дополнительная теплоизоляция слоем свыше 150 мм, в наличии не отапливаемое чердачное помещение без теплоизоляции кровли, а высота жилых помещений увеличена до 2,7 м и выше, такой расчёт не подходит.

Расчёт по объёму помещения

Данный метод позволяет определиться с мощностью отопительного оборудования исходя из объёма отапливаемого помещения, при учёте коэффициента теплопотерь. Коэффициент зависит от следующих базовых факторов:

Кирпичные стены с улучшенной теплоизоляцией, используются 2‐х камерные стеклопакеты в окнах, крыша смонтирована из теплоизолирующих материалов. Коэффициент от 0,6 до 0,9.

Кирпичные стены двойной кладки. Кровля и окна стандартные. От 1 до 1,9.

Пониженная теплоизоляция стены. От 2 до 2,9.

Деревянные стены или стены типа сэндвич – панелей.  От 3 до 4.

Учитывая эти показатели можно применить формулу V*K*T/860, где:

1. V – объём отапливаемого помещения;
2. К – коэффициент;
3. Т – температурная разница помещения и улицы.

Рассмотрим пример:

Помещение 50м2, стены с пониженной теплоизоляцией. Нижний порог температуры -100С, предпочитаемая жильцами температура воздуха в помещение +250С. То есть, температурная разница составляет 350С.

50*2*35/860 = 4кВт (с округлением в меньшую сторону).

Данное значение избыточное, однако, идеальное на случай затяжных морозов, так как позволит удержать температуру в доме на комфортном уровне. В расчёт не принимаются дополнительные источники тепла. Если агрегат предназначен ещё и для нагрева воды для бытового пользования (душ, мытьё посуды), этот момент в расчёте не учитывается.
