Возможные ошибки при подключении устройства защитного отключения
Ошибки при подключении УЗО приводят к его отказу, срабатыванию без видимых причин, либо к тому, что оно не будет выполнять защиту людей и электропроводки. В общем виде могут быть допущены три вида ошибок:
- неправильно выбран рабочий ток и контролируемый ток утечки;
- неверное место подключения в схеме электроснабжения помещения;
- ошибки при выполнении электромонтажных работ.
Сначала разберем ошибки неправильного выбора параметров защиты. Если рабочий ток УЗО меньше или равен току срабатывания подключенного последовательно с ним автомата, его контакты могут не выдержать нагрузки и сгорят.
Ток утечки в сети, которую контролирует устройство защиты, должен составлять не более 40% данного параметра УЗО. В ином случае устройство защиты будет срабатывать без должной причины. Чем больше протяженность проводки, тем меньше ее общее сопротивление изоляции и больше токи утечки. Наоборот, при выборе устройства с завышенным током утечки не будет обеспечена защита человека от удара электричеством.
Касательно места подключения УЗО в схеме электроснабжения, его нельзя включать:
- Перед счетчиком электроэнергии. В этом случае ее возможно воровать.
- Параллельно счетчику электроэнергии. В такой ситуации счетчик будет занижать показания.
- Без последовательно подсоединенного автомата. В таком варианте УЗО выйдет из строя при повышенной нагрузке или коротком замыкании.
При выполнении электромонтажа в щитке существует немало вариантов ошибок:
- подключение нулевых проводников к клеммам фазы, а фазных проводов — к нулевым зажимам;
- подсоединение проводов, подающих питание снизу, а нагрузку — сверху;
- подключение одного из проводов, подающих питание снизу, а второго — сверху;
- объединение нулевых проводников на выходе разных приборов защиты;
- объединение фазных проводов на выходе нескольких устройств защиты;
- подключение нулевого провода нагрузки до УЗО;
- соединение нулевого и защитного проводников в щитке;
- соединение нулевого и защитного проводников в розетке;
- подключение нулевого провода на корпус щита или нагрузки;
- подсоединение заземления розеток к водопроводу и системе отопления.
В случае одного из вышеперечисленных нарушений УЗО будет «выбивать» либо сразу при подаче питания, или при подключении нагрузки. Если защита сработала, его нельзя включать вновь сразу. Сначала необходимо устранить неисправность, а затем поднимать рычаг включения.
Удобно иметь выключатель, подсоединенный параллельно прибору защиты. Он обеспечит режим БАЙПАС, то есть электроснабжение частного дома при ремонте устройства защитного отключения. В заключение отметим, что прибор любой марки, будь то Легранд, АВВ или IEK, вполне реально установить правильно своими руками, если руководствоваться приведенными практическими примерами и правилами.
Видеоролик демонстрирует, как это делается на практике.
УЗМ-51М. Устройство защиты многофункциональное.
В настоящее время УЗМ-51М зарекомендовало себя надежностью и
простотой подключения.
УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке
(ширина 35 мм).
При стандартном исполнении температура эксплуатации УЗМ от — 20 до +55
градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от
-40 до +55, но такие мне в продаже не встречались, если только обращаться
непосредственно в ЗАО «Меандр». Максимальная уставка по верхнему
отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного
включения задается самостоятельно — это или 10 секунд или 6 минут. Может
использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.
Схема подключения УЗМ-51М
Меандр производит еще два типа однофазных реле напряжения — это УЗМ-50М и УЗМ-16. Главное отличие
УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно
выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М — уставка
«жесткая», по верхнему пределу напряжения — 265 В, а по нижнему — 170
В.
УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на
отдельный электроприемник. Например, чтобы
не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через
УЗМ-16, на котором устанавливают задержку на включение 6 минут,
а на основном УЗМ-51М в 10 секунд.
Я выставляю на УЗМ-51М максимальное (верхнее) значение по
напряжению 250 Вольт, а нижнее значение — 180 Вольт.
Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я
уже писал выше, такие реле используют в основном для защиты двигателей.
Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с
контактором, как это обычно делают с другими реле напряжения. Устройство
производится в России. Гарантия на УЗМ 2 года
Что немаловажно, представитель
Меандра присутствует на самом популярном форуме Mastercity, всегда
проконсультирует по продукции, а также внимательно относится к комментариям
пользователей форума, замечания которых в свое время и помогли улучшить
УЗМ-51М

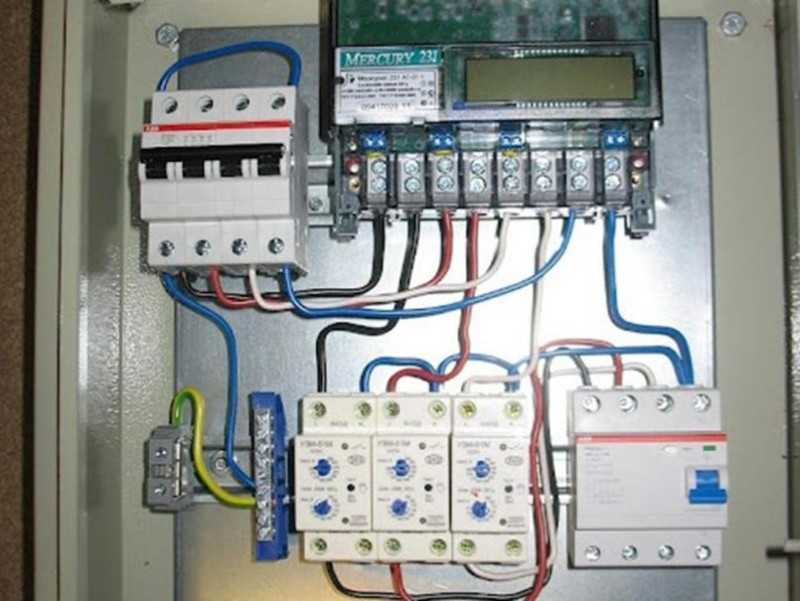

Пример установки УЗМ-51М в трехфазном щите для загородного дома,
где УЗМ установлены в каждую фазу.
Пожалуй
один недостаток в УЗМ-51М относительно других реле напряжения — это отсутствие
индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с
контактором, позволяет купить и поставить вольтметр отдельно.
Буквенное обозначение узо на электрических схемах
Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.
Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.
Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.
Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.
Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.
То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.
Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.
Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».
Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.
Какие можно сделать выводы из вышеописанного?
| Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011. |
Как обозначается узо на однолинейной схеме – пример реального проекта
Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.
Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:
Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:
Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:
Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

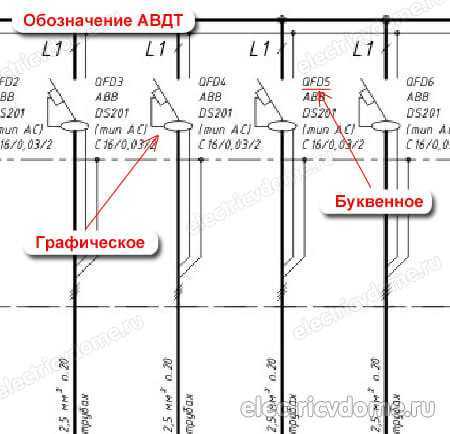

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.
{SOURCE}
Виды электросхем
Схемы, необходимые для выполнения работ, имеют разный вид и назначение.
Структурная и функциональная электросхемы
Структурная схема – это самый простой вид схем. На ней условно, чаще всего квадратами, изображены элементы цепи с поясняющими надписями. Это позволяет разобраться в принципе работы установки.
Функциональная электросхема отличается от структурной более подробным описанием всех элементов и связей между ними.
Принципиальная схема
Такие электросхемы используются в распредсетях и панелях управления. Они подробно показывают все элементы, без учёта взаимного расположения. Такие чертежи позволяют разобраться в деталях работы линий электроснабжения и цепей управления.
Принципиальные схемы есть двух видов:
- Полная. На ней изображены все элементы и соединяющие их провода. Может быть развёрнутой, изображающей всю электроустановку целиком, и элементной, показывающей на отдельных листах узлы и части установки;
- Однолинейная. На чертеже изображены только силовые цепи. Однолинейной такая схема называется потому, что вместо нескольких линий, изображающих три фазы, ноль и заземление, проводится только одна.
Монтажная электросхема
Необходима для выполнения монтажных работ. На этой схеме на плане расположения оборудования указано положение всех светильников, соединяющих проводов и другая информация, необходимая для выполнения электромонтажа.
Объединенная электросхема
Включает в себя различные типы электросхем в одной. Выполняется в случае, если это возможно выполнить без загромождения листа различными элементами и поясняющими надписями.
Это интересно: Лучшие розетки и выключатели
Установка бетонных опор
Расчет опор производится СНиП 2.02.01-83 и «Руководство по проектированию ЛЭП и фундаментов ЛЭП…». Расчет идет по деформации и по несущей способности.
Чтобы закрепить промежуточную опору
типа П10-3(4) нужно просверлить цилиндрический котлован диаметром 35-40 см, на глубину 2000 -25000 мм. Установочный ригель на такую опору не нужен.
Анкерные угловые и анкерные ответвительные опоры
, обычно монтируются с установочными ригелями
Обращу внимание, что ригеля могут ставиться на нижний край опоры и подкоса, закапываемого в землю и/или на верхний край опоры, по верху котлована. Ригеля обеспечивают дополнительную устойчивость опоры
Глубина закапывания опоры зависит от промерзания грунта. Обычно 2000-2500 мм.
Виды электрических схем
Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования. Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.
Разновидности электросхем:
- Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
- Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
- Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
- Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.
- Кабельные планы. Показывают нахождение и марку электропроводки, последовательность подключения выводов, концов, информацию о материале жил, проводов, оплетке, материале оболочки.
- Топологические. Из схем узнают расположение узлов изображенного оборудования, ветвей, контуров, деталей, расположенных между модулями. Линии обозначают латинскими цифрами (I, II, III).
- Мнемонические схемы составляют, чтобы показать реальное состояние коммутационных выключателей, автоматов, другой подобной аппаратуры. Такие схемы вывешивают в диспетчерских станциях, пунктах перед управляющим пультом. Делят на диспетчерские и операторские, различающиеся масштабом и сложностью показываемых объектов.
Разбираетесь в электрических схемах?
Нет
12.82%
Да
50%
Хочу научиться разбираться
37.18%
Проголосовало: 234

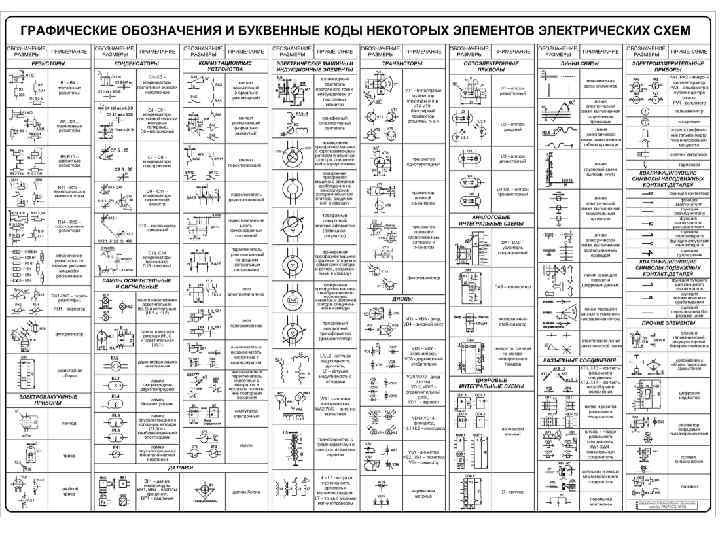

Стандартные условные графические и буквенные обозначения элементов электрических схем.
С ДРУГОГО САЙТА:

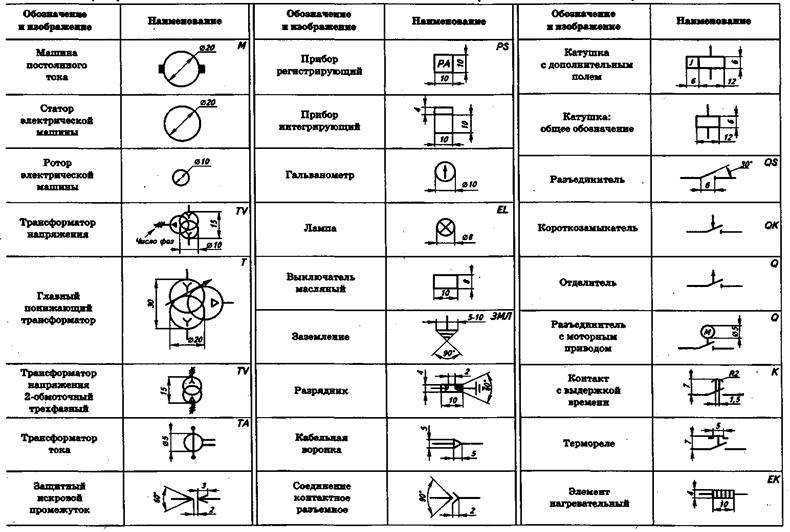

Условные графические обозначения в электрических схемах
ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале
ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения
Скачать книгу.
Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)
Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.
Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.
| Однобук- венный код | Группы видов элементов | Примеры видов элементов | Двухбук- венный код |
| A | Устройства (общее обозначение) | – | – |
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот
Сельсин – приемник
BE
Сельсин – датчик
BC
Тепловой датчик
BK
Фотоэлемент
BL
Датчик давления
BP
Тахогенератор
BR
Датчик скорости
BV
C
Конденсаторы
–
–
Схемы интегральные, микросборки
Схема интегральная,аналоговая
DA
Схема интегральная,цифровая, логический элемент
DD
Устройство задержки
DT
Устройство хранения информации
DS
Нагревательный элемент
EK
Лампа осветительная
EL
Разрядники,предохранители, устройства защитные
Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP
Дискретный элемент защиты по напряжению
FV
Предохранитель
FU
G
Генераторы, источники питания
Батарея
GB
Элементы индикаторные и сигнальные
Прибор звуковой сигнализации
HA
Индикатор символьный
HG
Прибор световой сигнализации
HL
Реле, контакторы, пускатели
Реле указательное
KH
Реле токовое
KA
Реле электротепловое
KK
Контактор, магнитный пускатель
KM
Реле поляризованное
KP
Реле времени
KT
Реле напряжения
KV
L
Катушки индуктивности,дроссели
Дроссель люминисцентного освещения
LL
M
Двигатели
–
–
Приборы, измерительное оборудование
Амперметр
PA
Счётчик импульсов
PC
Частотометр
PF
Счётчик реактивной энергии
PK
Счётчик активной энергии
PI
Омметр
PR
Регистрирующий прибор
PS
Измеритель времени, часы
PT
Вольтметр
PV
Ваттметр
PW
Выключатели и разъединители в силовых цепях
Выключатель автоматический
QF
Разъединитель
QS
Термистор
RK
Потенциометр
RP
Шунт измерительный
RS
Варистор
RU
Устройства коммутационные в цепях управления, сигнализации и измерительных
Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей
Выключатель или переключатель
SA
Выключатель кнопочный
SB
Выключатель автоматический
SF
Выключатели, срабатывающие от различных воздействий: -от уровня
SL
-от давления
SP
-от положения
SQ
-от частоты вращения
SR
-от температуры
SK
Трансформатор тока
TA
Трансформатор напряжения
TV
Стабилизатор
TS
U
Преобразователи электрических величин в электрические
Преобразователь частоты, инвертор, выпрямитель
UZ
Приборы электровакуумные и полупроводниковые
Диод, стабилитрон
VD
Приборы электровакуумные
VL
Транзистор
VT
Тиристор
VS
Токосъёмник
XA
Штырь
XP
Гнездо
XS
Соединения разборные
XT
Устройства механические с электромагнитным приводом
Электромагнит
YA
Тормоз с электромагнитным приводом
YB
Электромагнитная плита
YH
Дата добавления: 2018-02-15 ; просмотров: 14995 ; ЗАКАЗАТЬ РАБОТУ
Для чего нужно реле напряжения
Бытовые электроприборы могут работать только при определённом напряжении, однако параметры сети 0,4кВ не отличаются стабильностью.
При недостаточном сечении линий электропередач для обеспечения достаточной величины напряжения в конце и компенсации потерь в начале его приходится завышать, что может привести к перенапряжению.
Ещё более опасной является обрыв нейтрали в трёхфазных линиях. В этом случае по ней перестаёт протекать уравнительный ток и напряжение в розетке начинает колебаться в диапазоне 0-380В.
Отклонения параметров сети от допустимых могут привести к различным негативным последствиям и выходу электроприборов из строя:
- При повышенном напряжении могут сгореть электродвигатели в холодильниках и кондиционерах, а так же электронные платы управления и блоки питания различных сложных и дорогостоящих приборов. При длительном включении в сеть возможен перегрев различных нагревателей, конвекторов, утюгов и электроплит.
- Пониженное напряжение не представляет опасности для электронных приборов и нагревателей, но приводит к выходу из строя электродвигателей. Асинхронные электромашины, устанавливаемые в большинстве бытовых электроприборов, в данной ситуации начинают потреблять повышенный ток, что приводит к перегреву и перегоранию обмоток.
Единственным защитным устройством, способным защитить оборудование в данной ситуации, является реле напряжения РН. Этот аппарат отключает питание сети при выходе её параметров за заданные пределы.
Во время настройки у электромонтёров имеется возможность при помощи кнопок, находящихся на передней панели, установить любые параметры срабатывания, однако является целесообразным оставить заводские настройки.
Обычно это 170-250В и при отклонении от этих значений реле отключает питание подключенных к нему линий.
Повторное включение РН происходит через заданный промежуток времени после предварительной проверки величины напряжения в сети.
Информация! Трёхфазное реле отключает питание не только при пониженном напряжении или отсутствии одной из фаз, но и при наличии перекоса (неравномерного напряжения) на разных линиях.
Нормативные документы
Учитывая большое количество электрических элементов, из-за их буквенно-цифровых (далее ВО) и условно-графических (УГО) обозначений, были разработаны некоторые нормативные документы, исключающие расхождения. Ниже представлена таблица с основными стандартами.
Таблица 1. Правила графического обозначения отдельных элементов на электрических и принципиальных схемах.
| Номер ГОСТ | Краткое описание |
| 2 710 81 | В этом документе содержатся требования ГОСТ к БО различных типов электрических элементов, в том числе электроприборов. |
| 2 747 68 | Требования к размеру отображаемых элементов в графической форме. |
| 21 614 88 | Принятые стандарты электрических схем и электромонтажа. |
| 2,755 87 | Отображение на схемах коммутационных аппаратов и контактных соединений |
| 2 756 76 | Стандарты обнаружения частей электромеханического оборудования. |
| 2 709 89 | Этот стандарт регулирует стандарты, согласно которым соединения контактов и проводов показаны на схемах. |
| 21,404 85 | Условные обозначения оборудования, используемого в системах автоматизации |
При этом следует учитывать, что базовый элемент со временем меняется, в результате вносятся изменения в нормативные документы, хотя этот процесс более инертный. Возьмем простой пример, УЗО и дифавтоматы широко используются в России уже более десяти лет, но до сих пор нет единого стандарта на эти устройства по ГОСТ 2.755-87, в отличие от автоматических выключателей. Вполне возможно, что в ближайшее время эта проблема будет решена. Чтобы быть в курсе таких нововведений, профессионалы следят за изменениями нормативных документов, любителям этого делать не нужно, достаточно знать расшифровку основных обозначений.
Принципы проектирования однолинейной схемы электроснабжения
При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).
Что должна включать однолинейная схема электроснабжения
На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:
граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;
Отображение зоны балансовой принадлежности на схеме электроснабжения объекта
вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;
- приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
- информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
- длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
- технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
- данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.
Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания
Этапы проектирования
Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.
В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:
- Запрос и получение технических условий;
- Разработка однолинейной схемы электроснабжения на основании полученных документов;
- Согласование разработанной документации в организации, выдавшей технические условия.
Вариант оформления технических условий на электроснабжение
Правила оформления, требования ГОСТов
При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:
- ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
- ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
- ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
- ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».
Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.
Расчётная однолинейная схема электроснабжения жилого дома
Условные обозначения, используемые при составлении однолинейных схем
Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.
Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так
Приборы электрического освещения изображаются следующим образом
Силовые трансформаторы и трансформаторы тока изображаются так
Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ
Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом
Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так
Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании
Обозначения выключателей на схемах
Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.
На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.
Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.
Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.
Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.
На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.
Буквенные символы на электросхемах
Все устройства подписывают латинскими буквами, при необходимости ставят порядковый номер.
Чаще всего применяется однобуквенная символика. Так, буква A принадлежит к группе «Устройства», в которую входят лазеры, усилители, электромашинные агрегаты и другие приборы. Группу B составляют микрофоны, звукосниматели, термоэлектрические элементы и микрофоны. Иначе говоря, это устройства, где происходит преобразование неэлектрических величин в электрические.
Для детальной расшифровки принято использовать символы из двух букв и более букв. Первый символ будет обязательным, чтобы понять, например, группу устройства электроприбора, а вторая буква укажет элемент, входящий в ее состав. Например, обозначение BM будет указывать на микрофон. Вроде, все просто, главное запомнить эти символы.
Рассмотрим еще примеры двойных буквенных кодов:
- QF — автоматический выключатель в силовых цепях (F — относится к группе защитных устройств);
- SF — автоматический выключатель в цепях управления;
- буквами KT обозначают реле времени, а KV — реле напряжения;
- счетчик активной энергии PI;
- счетчик реактивной энергии PK.
Буквенное обозначение приборов звуковой сигнализации, блока питания, фотоэлемента, реле и др.
Буквенное обозначение амперметра, омметра, вольтметра, потенциометра, трансформатора тока, антенны
Буквенное обозначение: соединений контактных, устройств с электромагнитным приводом, фильтры
Начинающему электрику необходимо знать большое количество информации и безошибочно читать схемы. От этого зависит работа электроустройств и безопасность людей. Иногда дело не только в желании, но и в тренировке. Без базовых знаний об электричестве будет сложно разобраться даже в элементарных символах и схемах. Полезным будет самостоятельно выстроить несколько принципиальных схем, чтобы научиться выполнять это на отлично.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
-
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
-
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
