Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
Питание к розетке следует подключать через автомат.
Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

плоскогубцы;
отвертку;
индикатор;
мегомметр;
уровень строительный;
лестницу;
монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

защитные автоматические выключатели;
проводники и кабели;
тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

прямого действия (ток нагрузки до 100 ампер);
косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

фаза А-1;
фаза В-3;
фаза С-5;
нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
Нельзя допускать скрутки и ответвление проводов.
Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
Выбирается щитовая и проводниковая продукция согласно проекту.
Щит учета устанавливается на место монтажа.
Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
Опломбирование счетчика энергоснабжающей компанией.

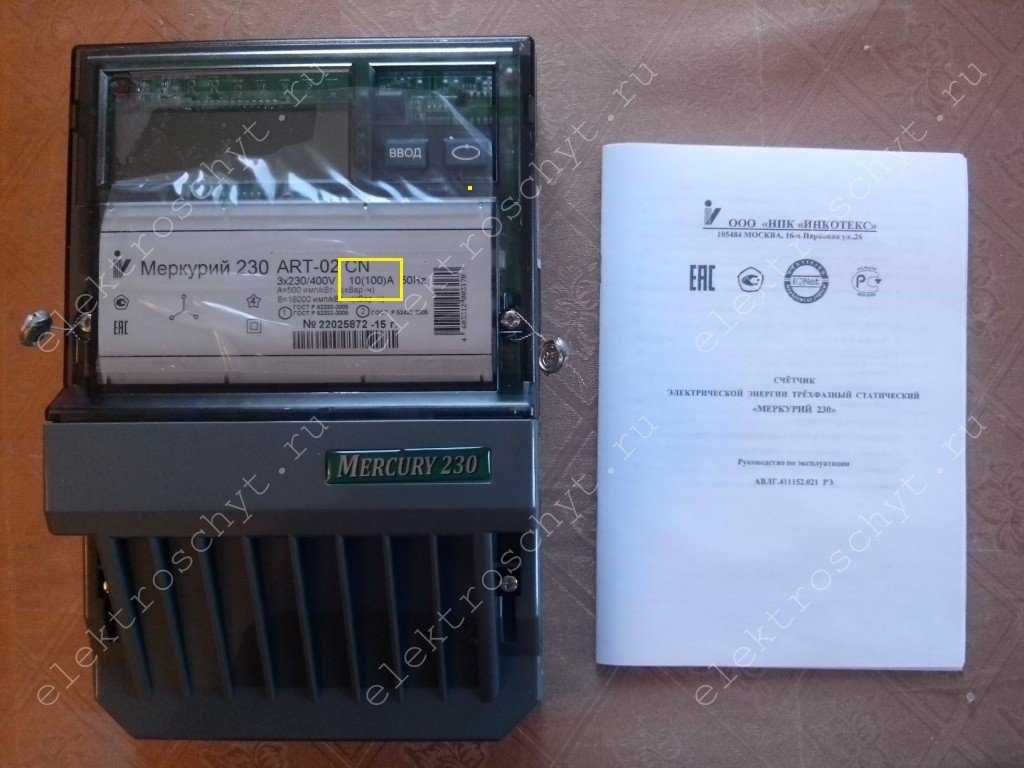

Максимальный и номинальный (базовый) ток электросчетчика

Мы уже определились однофазный или трехфазный электросчетчик для квартиры, дома нам нужен, далее необходимо выбрать электросчетчик по максимальному току, т.е. по нашей максимальной нагрузке(сумме мощностей всех электроприборов, в этом, безусловно, нам в первую очередь поможет проект электроснабжения, где на однолинейной схеме на вводном автомате будет указан его максимальный ток. Если вы просто меняете старый электросчетчик для квартиры, дома на новый, то достаточно посмотреть максимальный ток на самом автомате в электрощите, либо на панели старого электросчетчика, и выбрать электросчетчик для квартиры, дома с током выше, чем у автомата, т.е. если у вас вводной автомат рассчитан на 32 А, то электросчетчик необходимо выбрать не ниже 40 А. В качестве примера, на фото показан электросчетчик для квартиры, через который не должно “протекать” более 60А.

Первое значение тока 5А и 10А – это номинальный ток электросчетчика для квартиры. Второе значение 60А и 100А – это максимальный ток. В этих пределах, электросчетчик для квартиры, дома будет считать верно, с заявленной погрешностью (классом точности). Если рабочий ток будет больше максимального, то скорее всего ваш электросчетчик для квартиры сгорит, если же меньше 5А и 10А, то у электросчетчика будет погрешность больше заявленной, возможно в вашу пользу, а может и наоборот, будет завышать показания.

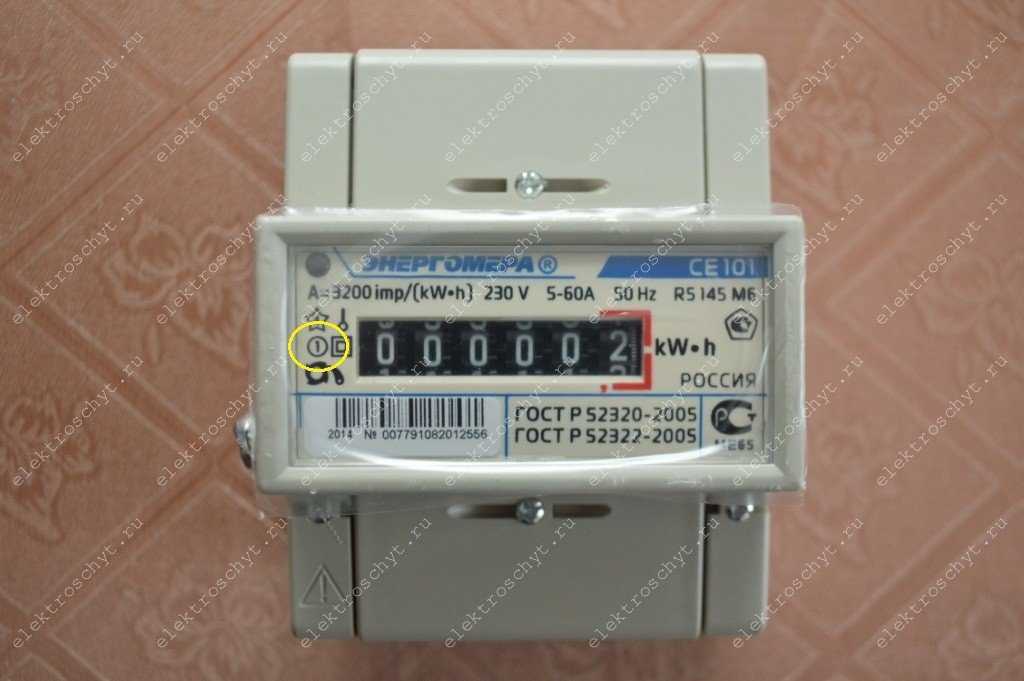

Класс точности электросчетчика

Необходимо определиться, какой класс точности (максимальная погрешность, выраженная в процентах) будет у нашего электросчетчика для квартиры, дома, чем класс точности электросчетчика меньше, тем точнее будет считать электросчетчик. Погрешность может быть, как в вашу пользу (недоучет), так и наоборот – электросчетчик для квартиры может завышать показания (переучет).

Здесь все просто, если вы покупаете электросчетчик для квартиры, дома, дачи или гаража, то согласно требований учета электроэнергии, класс точности электросчетчика должен быть не больше 2 (для населения, и приравненных к ним категорий,например, таких как ГСК), если вы приобретаете электросчетчик для коммерческих целей (предприятие,магазин, автосервис и т.д.), то здесь требования в части законодательства жестче, электросчетчик нужен с классом точности не больше 1. Выпускают электросчетчики с классом точности 0.2, 0.5, 1 и 2, хотя еще могут встречаться (старый жилой фонд) с классом точности 2,5, но по законодательству, их давно пора заменить на более высокий класс точности. Чем выше класс точности электросчетчика для квартиры, дома, тем выше его цена. Класс точности электросчетчика, согласно ГОСТу, указывается на панели электросчетчика в кружочке.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

Правильный выбор сечения монтажных проводов.
Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

Л1 – на ввод питающей линии;
Л2 – выход на нагрузку;
И1 – на ввод счетчика;
И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Демонтаж старого счетчика

Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.

Видим гетинаксовую пластину, прикрученную к стене:

Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.

Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.

Виды

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Основные технические требования к установке

Все работы должны производиться при обесточенной сети, отключение делают на главном распредщитке, ВРУ. Наличие напряжения проверяют обычным мультиметром, вольтметром, указателями (отвертками-индикаторами).

Пред тем как установить электросчетчик, надо хотя бы в общем ознакомиться с нормами по проводке. Сечение жил ввода в квартиру по п. 7.1.34 ПУЭ должно быть не меньше 2.5 мм², материал — медь. Стандартно используют 6 мм². Но это не строго фиксированная характеристика — ее значение зависит от совокупной мощности электроприборов в доме.

Если предполагаемое потребление всех одновременно включенных устройств составит до 10 кВт, то потребуется 6 мм². Если есть мощные водогреи и подобные агрегаты, мощность которых может достигать 5 и больше кВт, то подбирают большее сечение, оборудуют трехфазную сеть. В любом случае рекомендовано брать жилы с запасом около 20 %. Но надо смотреть, чтобы вводной кабель не слишком превышал толщину внутренней проводки, так как это может быть небезопасно. Электросчетчик в квартире, его номинал также должен соответствовать токовым нагрузкам с запасом.

Уже действующую алюминиевую проводку в старых зданиях использовать разрешено, но она менее качественная, более ломкая: ток для меди 8 А/1 мм, для Al — 10 А/1 мм; 2.5 мм² первой соответствует около 4 мм² второй. Скрутки и пайки на жилах ввода не допускаются. Не надо путать сечение (в квадратах) и диаметр проводника — это разные понятия, хотя иногда они обозначаются значком ∅.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

кабели на столбе в защитной оболочке, коробах, каналах;
шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Основные характеристики, на которые нужно обратить внимание перед выбором оборудования

Правильный выбор электросчетчика должен начинаться с изучения его характеристик, которые должны соответствовать его условиям эксплуатации.

Счетчики бывают одно и трехфазные, а это должно соответствовать типу электроснабжения. Однофазные счетчики не могут учитывать электроэнергию в трехфазных сетях, а трехфазные могут в однофазных, но их применение в таких сетях экономически невыгодно.

Номинальное электрическое напряжение и частота. Обычно это для однофазных сетей 220 В, а для трехфазных 380 В. Частота переменного тока в наших электрических сетях принята 50 Гц. Бывают счетчики, предназначенные для учета электроэнергии с другими параметрами, но они имеют специальное назначение.

Номинальный и максимальный ток нагрузки, при котором может функционировать электросчетчик. Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. Кроме этого счетчики могут длительное время работать и с токами, которые превышают на 200% номинальный ток.

Класс точности характеризует наибольшую его допустимую погрешность, выраженную в процентах. Для бытовых счетчиков вполне допустимо иметь класс точности равный 2,0.

Количество тарифов указывает на то, по скольким тарифам может работать счетчик.

Возможность счетчика работать в автоматизированной системе коммерческого учета электроэнергии (АСКУЭ) позволяет снимать показания удаленно, а также правильно тарифицировать потребленную энергию. Все современные многоквартирные дома оснащаются такими системами. В случае, если АСКУЭ в доме нет, то есть счетчики с автоматическим внутренним тарификатором.

Диапазон рабочих температур. Сейчас принято в частных домовладениях устанавливать счетчики на улице, для предотвращения хищения электрической энергии. Поэтому чем шире температурный диапазон, тем лучше.

Габаритные размеры могут иметь значение, когда счетчик будет устанавливаться в специальный бокс.

Межповерочный интервал и срок службы. Для однофазных электронных счетчиков достаточно поверки 1 раз в 16 лет, а срок службы их не менее 30 лет.

Место установки

Для размещения ИПУ электроэнергии существуют нормы, которые регламентируют порядок действий.

Многоэтажный дом

Такие строения возводятся с соблюдением множества технических правил, что гарантирует удобную и безопасную подачу электроэнергии. Под приборы учета отводится специальная щитовая на лестничной площадке.

В современных многоквартирных домах ИПУ чаще всего устанавливаются непосредственно в квартире. Это не только позволяет собственнику контролировать показания, но и обеспечивает сохранность механизма, за которую отвечает именно владелец жилья.

Частный или дачный дом

Наиболее распространенным вариантом размещения электросчетчика является столб, от которого отводятся провода для подключения, что ограничивает возможность незаконного подсоединения. Но поскольку место находится на улице, обеспечение сохранности устройства становится затруднительным.

Допускается монтаж прибора в защитном боксе на специальной трубостойке или столбе на огороженной территории. Место установки не должно быть захламлено или труднодоступно.

Закон не запрещает ставить ИПУ непосредственно в помещении, что особенно актуально для сезонно посещаемой дачи или частного дома, который был ранее оснащен электросчетчиком внутри. Но согласование таких работ может потребовать обращения в суд, который не всегда становится на сторону собственника.

Гараж

При наличии на объекте энергоемкого оборудования устанавливается трехфазный счетчик. Если помещение используется только для хранения транспортного средства или каких-либо вещей, то достаточно однофазного.

Порядок размещения зависит от конкретной ситуации. Допускается монтаж ИПУ на улице: для этого подходит близко расположенный столб или специальная конструкция. Внутренняя фиксация производится согласно стандартным требованиям подключения.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3» , а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!
