Электрические розетки в разных странах мира: брать ли с собой переходник?

Европейские вилки типов C и F

В каких странах используется: Россия, многие страны Европы, страны северной и центральной Африки, часть стран Азии.

Этот тип подключения в основном рассчитан на электросети 220—250В и 50 герц. Для подключения используется пара круглых контактов, которые расположены параллельно. Тип вилок C предполагает толщину каждого контакта от 4 до 4.8 мм, что часто создает сложности с подключением.

Многие жители стран постсоветского пространства в свое время на себе ощутили проблемы с вилками разной толщины у отечественных устройств и новых гаджетов для европейского рынка.

Более новый тип подключения F предполагает наличие двух заземляющих контактов, которые замыкаются с ответными частями на торцах вилки.

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.

Развитие различных типов розеток и вилок

Широкое распространение электричества в быту потребовало ввода стандартов в области подключения электроприборов. Это позволило бы сделать электричество безопаснее, приборы надежнее и универсальнее.

А многие производители электрической техники и приборов на практике предоставляют к своим устройствам сменные шнуры под различные виды и страны.

Электрические розетки и вилки эволюционировали в том числе под ужесточением требований в плане безопасности. Так изТипа DпоявилсяТип G- увеличился максимальный ток, появились дополнительные защитные изолирующие покрытия у основания штепселей.

Некоторые типы разъемов уже устарели. Так ушли из повседневного использования американскийТип I, советскийТип I, старые испанские розетки, вилки с разрезанными штепселями. По факту многие страны стандартизуют размеры между собой. А комитеты по стандартизации пытаются сделать межгосударственные стандарты на официальном уровне. Основной такой организацией считаетсяМеждународная электротехническая комиссия (МЭК, IEC).

Интересно получается с подключением электроплит — максимальная мощность может достигать 10 кВт. В различных странах ввели в нормы и правила использовать отдельный вид электрических розеток для таких мощных приборах. А в некоторых местах вообще обязывают подключать без розетки фиксированным способом.

Для подключения вилок одного типа к розетке другого обычно продаются переходники-адаптеры. Они встречаются как с одного типа электрической розетки на другой, так и универсальные — с любого на конкретный.

Ребята, мы вкладываем душу в сайт. Cпасибо за то, что открываете эту красоту. Спасибо за вдохновение и мурашки. Присоединяйтесь к нам в

и Мы не задумываемся о такой обыденной вещи, как электрическая розетка, до тех пор, пока не отправляемся в путешествие. А там, как и дома, нам приходится регулярно заряжать смартфон или пользоваться феном.

сайт

выяснил, почему далеко не во всех странах наши гаджеты и бытовые приборы совместимы с местными сетями.

По мере развития электросетей в мире появлялись самые разные виды розеток. Строились различные виды электрогенераторов, что также оказало влияние на конструкцию разъемов. Компании, которые занимались монтажом электросетей, также поставляли приборы, подходящих к этим сетям, — у каждой компании они были свои.

Некоторые из созданных в то время розеток (в модернизированном виде) используются и в наши дни, а от других было решено отказаться из соображений безопасности. Но до сих пор в мире не существует единого стандарта для всех электросетей — в разных частях света напряжение и частота тока могут отличаться.

• Напряжение 100–127 В при частоте 60 Гц используют США, Канада, Япония, Мексика, Куба, Ямайка, частично Бразилия и другие страны.
• Напряжение 220–240 В с частотой 50 Гц используется в большинстве других стран, но и при одинаковых параметрах вид розеток может сильно различаться.

Всего в мире выделяют 12 основных типов розеток (по другой классификации — 15). Вот краткое описание некоторых из них.

Типы А и В — американская розетка

Тип B отличается от A наличием третьего отверстия — оно предназначено для заземляющего штыря. Такие розетки, как можно догадаться из названия, были придуманы в США и распространены на территории Северной, Центральной и частично Южной Америки, а также Японии и некоторых других стран.

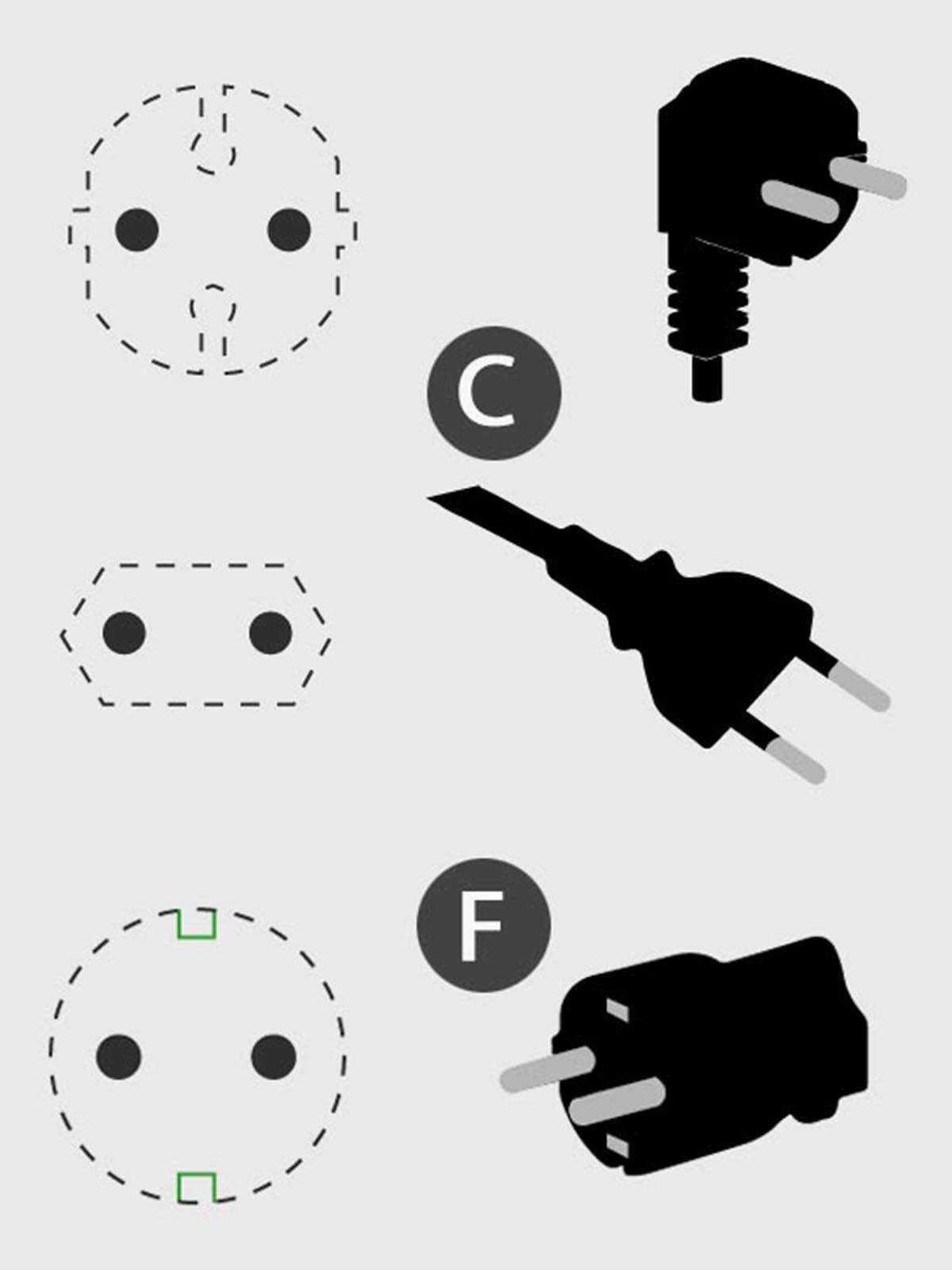

Типы С и F — европейская розетка

Так же, как A и B, типы C и F отличаются между собой только наличием заземления — оно есть у F. Европейская розетка используется в большинстве стран Евросоюза, а также в России и СНГ, Алжире, Египте и многих других странах.

Тип G — британская розетка

В Великобритании розетка имеет три плоских отверстия, и появилась эта конструкция не просто так. Дело в том, что во время Второй мировой войны страна испытывала дефицит меди. Поэтому был разработан штепсель с коротким медным предохранителем и тремя штекерами. Помимо Великобритании такая же розетка используется на Кипре, Мальте, в Сингапуре и других странах, испытавших на себе влияние Британской империи.

Возможно, будет полезно почитать:

• Как сделать невидимую папку на рабочем столе? ;
• Медиа файл dat чем открыть ;
• Миф о службе QoS Ограничение ожидающих обработки пакетов ;
• Установка и настройка Sendmail в среде Ubuntu ;
• Установка VPN в Ubuntu Что такое VPN и зачем это нужно ;
• Статическая модель распределенной архитектуры Гетерогенные мультикомпьютерные системы ;
• Новая швабия — секретная база третьего рейха в антарктиде ;
• Красивые обои на андроид ночной город ;

Устройство

Эта вилка, несмотря на внешнее сходство, не соответствует стандарту CEE 7/16: штыри не покрыты изоляцией на половину длины, не сходятся и не пружинят, а провод, видимо, имеет одинарную изоляцию

Штыри евровилки имеют длину 19 мм и диаметр 4 мм. Каждый штырь на протяжении 10 мм от корпуса покрыт изоляцией, диаметр изолированной части — 3,8 мм. Два контакта не параллельны друг другу, слегка сходятся и пружинят; их центры отстоят друг от друга на 17,5 мм на концах и на 18,6 мм у корпуса. Упругость штырей создаёт достаточное усилие для надёжного контакта в розетках любого поддерживаемого типа. Корпус вилки имеет ширину 35,3 мм и толщину 13,7 мм на протяжении 18 мм. По краям корпус имеет скосы под углом 45°.

Особенности вилки:

• надёжный контакт устанавливается только когда вилка вставлена до конца;
• когда вилка вставлена в розетку любого типа, токоведущие части недоступны для прикосновения;
• невозможно вставить вилку таким образом, чтобы один штырь касался токоведущих контактов розетки, а к другому можно было бы прикоснуться (хотя такое включение возможно в некоторые переходники и тройники, изготовленные без учёта норм безопасности).

Евровилки разработаны для маломощных устройств класса II, работающих в домашних условиях и не нуждающихся в защитном заземлении.

Тип А : Северная Америка, Япония

Страны: Канада, США, Мексика, часть Южной Америки, Япония

Два плоских параллельных контакта без заземления.
Помимо США этот стандарт принят еще в 38 странах. Наиболее распространен в Северной Америке и на восточном побережье Южной Америки. В 1962 г. использование розеток типа А было запрещено законодательством.

Взамен был разработан стандарт типа B. Однако во множестве старых домов еще встречаются подобные розетки, потому что они совместимы с новыми вилками типа B.
Японский стандарт идентичен американским розеткам, но предъявляет более строгие требования к размерам корпусов вилок и розеток.

Напряжение и розетки в других странах

Перед поездкой изучите информацию о том, какие розетки, вилки, напряжение используются в другой стране

Обязательно акцентируйте внимание на следующих факторах:

Розетка

Важно знать, сколько отверстий в ней, каким типом входа она оснащена. Если она не соответствует европейской, приобретите переходник, позволяющий подключить устройство к сети.
Напряжение

Существует 2 диапазона напряжения, используемых в розетках – 100 – 127 и 220 – 240 вольт. Современные гаджеты способны работать во всех существующих диапазонах, а значит пользователь без проблем зарядит телефон, подключит фен или электрическую бритву
При этом обратите внимание на срок давности техники – устаревшие модели могут работать только в одном диапазоне/напряжении.

Датская розетка тип K

Эта розетка может смело претендовать на звание «самой дружелюбной» в мире — ее конструкция напоминает улыбающееся лицо. Помимо Дании и входящей в ее состав Гренландии тип К используется в Бангладеше и на Мальдивах — впрочем, там распространены сразу несколько типов розеток. К счастью, все эти различия не испортят ваш отпуск или деловую поездку — нужно всего лишь заранее приобрести подходящий переходник.

Розетка тип K

• Используется почти исключительно в Дании и Гренландии (полный список, нажмите здесь)
• 3 контакта
• Заземлена
• 16 A
• 220-240 В
• Гнездо, совместимое с типами штекеров C и K (небезопасная совместимость с E и F)

Тип C : Европа

Страны: вся Европа, Россия и СНГ, Ближний Восток, часть Южной Америки, Индонезия, Южная Корея

Два круглых контакта. Это привычная нам евророзетка. Заземление не предусмотрено, и вилка может подключаться к любой розетке, которая принимает контакты диаметром 4 мм с расстоянием 19 мм между ними. Тип С используется по всей континентальной Европе, на Ближнем Востоке, во многих африканских государствах, а также в Аргентине, Чили, Уругвае, Перу, Боливии, Бразилии, Бангладеш, Индонезии. Ну, и конечно, во всех республиках бывшего Советского Союза.

Немецкие и французские вилки (тип E) очень похожи на этот стандарт, но диаметр контактов у них увеличен до 4,8 мм, а корпус сделан таким образом, чтобы предотвратить подключение к евророзеткам. Такие же вилки используются в Южной Корее для всех не требующих заземления устройств и встречаются в Италии. В Великобритании и Ирландии в душевых и ванных комнатах иногда ставятся специальные розетки, совместимые с вилками типа C. Предназначены они для подключения электрических бритв. Поэтому напряжение в них часто понижено до 115 В.

История

Конструкция евровилки была разработана в 1963 году и опубликована в XVI листе стандартов во второй редакции публикации № 7 международной комиссии по стандартам электрооборудования (International Commission on the Rules for the Approval of Electrical Equipment, CEE). В основу разработки легло большинство стандартов силовых розеток, распространённых на территории Европы. Евровилку также называют вилкой «CEE 7/16». В 1975 году она была также принята в техническом отчёте 83 Международной электротехнической комиссии (IEC) как вилка C5 (ныне IEC/TR 60083), а в июле 1990 года как европейский стандарт EN 50075.

Розетки по странам мира

• A – розетки, применяемые в Соединенных Штатах. Они отличаются двумя контактами, имеющими плоскую форму и характеризующиеся параллельным положением по отношению друг к другу. Применяются там, где в сеть подается напряжение в 110 вольт.
• B – оснащаются разъемами A и контактами заземлениями. Применяются в Канаде, Америке и там, где используется напряжение 100 вольт.
• C – розетка европейского типа, представленная двумя круглыми разъемами. Она не обременяется контактом заземления. Используется в Великобритании, европейских странах.
• D – устаревший английский стандарт, представленный тремя разъемами круглой формы, которые расположены в виде треугольника. При этом один из разъемов по диаметру превышает два других. Стандарт все еще используется в Индии, на Шри-Ланке и пр.
• E – розетка с круглыми разъемами и контактом заземления. Применяется в Польше, Франции.
• F – этот тип визуально напоминает розетки E-класса, однако вместо контакта заземления здесь применяются зажимы из металла. Распространен в Германии, Швеции, Голландии.
• G – розетка с тремя плоскими разъемами, используемая в Объединенном Королевстве, на Мальте, Кипре, Японии.
• H – отличается тремя плоскими контактами, и используется в Израиле.

Также существуют и другие типы розеток, которые отличаются внешним видом, подаваемым напряжением. Когда работа связана с частыми командировками, или пользователь предпочитает путешествовать по миру, заблаговременно стоит покупать девайсы, которые питаются от USB. Такие розетки установлены в аэропортах, большинстве отелях, крупных магазинах и пр.

Какие розетки и электрическое напряжение используют в разных странах мира

В разных странах приняты свои стандарты напряжений, частот и вилок/розеток

Вот две основные вещи, на которые стоит обратить внимание перед поездкой:. 1) Тип розетки — проще говоря, сколько в ней штырьков и как они расположены

Проблема совместимости решается обычным переходником, который ничего внутри себя не преобразует, а просто позволяет механически воткнуть вилку в розетку. Посмотрите на разные типы розеток, узнайте, какая розетка в нужной стране, и купите переходник;

1) Тип розетки — проще говоря, сколько в ней штырьков и как они расположены. Проблема совместимости решается обычным переходником, который ничего внутри себя не преобразует, а просто позволяет механически воткнуть вилку в розетку. Посмотрите на разные типы розеток, узнайте, какая розетка в нужной стране, и купите переходник;

2) Напряжение. В мире встречаются два диапазона напряжения в розетках: 100–127 вольт и 220–240 вольт. Смотрите список по странам. Современные устройства почти всегда работают на обоих диапазонах — это значит, что в большинстве случаев ничего дополнительного делать не надо (достаточно купить переходник).

Но бывают исключения. Старые устройства могут быть рассчитаны на один диапазон и даже на конкретное напряжение. Особенно часто это бывает с нагревательными приборами: фенами, утюгами и чайниками.

Если подзабыли уроки физики, напоминаем:вольт (В, V) — напряжение, ватт (Вт, W) — мощность.

Проверьте зарядку смартфона или ноутбука. Там наверняка написано, что устройство работает от напряжения 100–240 вольт.

Что делать, если ваше устройство несовместимо с напряжением в другой стране?

Есть несколько способов использовать смартфон, компьютер или другой прибор в том напряжении, на которое он не рассчитан.

1) Если у устройства есть внешний блок питания (он же зарядник или адаптер), то для поездки купите другой под нужное напряжение. В большинстве стран мира это 220–240 вольт, в Америке — 120 вольт. Проверьте электрическое напряжение в нужной стране по нашей таблице;

2) Если внешнего блока питания нет, например, вы едете в Америку с феном на 220 вольт, то можно использовать инвертор — преобразователь напряжения. Но бывает проще купить фен с переключателем напряжения или под нужное напряжение для конкретной поездки;

Преобразователь с 220 на 110 вольт, в который можно включить любой прибор до 1000 ватт: и фен, и ноутбук, весит как дыня-колхозница. Если 1000 ватт вам не нужно, а достаточно, к примеру, 150 ватт, то хороший преобразователь не сильно утяжелит ваш багаж, но и волосы придется сушить под жарким солнцем.

Для путешественников продают легкие упрощенные преобразователи, но через них можно подключать только нагревательные приборы (фен, утюг, чайник) и некоторые моторы. Другие устройства, в том числе ноутбук, телефон, фотоаппарат, туда втыкать нельзя — они могут сгореть.

Совет: мощные приборы имеет смысл либо покупать на месте, либо привозить с собой те, которые работают и от 110, и от 220 вольт. Маломощные устройства, если они работают только от одного напряжения, можно включать через преобразователь или купить для них местный блок питания.

3) Если на устройстве написано 220 Вт, а в нужной стране — 240 Вт, то, скорее всего, оно будет работать: внутри каждого диапазона обычно есть совместимость. Но если на гаджете написано точная цифра, а не диапазон (то есть 110, а не 100–127 Вт), то лучше прочитайте инструкцию или уточните у производителя, совместимо ли оно с нужным напряжением.

Удобнее всего путешествовать с гаджетами, которые заряжаются от USB. USB-розетки встречаются в аэропортах, гостиницах, торговых центрах, в метро, на автобусных остановках — всегда найдется место, где поддержать жизнь смартфона в дороге. Совсем забыть дома зарядку тоже не страшно: USB-блоки питания на местные розетки продаются в любом городе.

Источник

Важно знать и понимать

Как мы уже указывали выше, в Америке, Канаде, Японии и некоторых странах, находящихся вблизи, напряжение и частота переменного тока отличается от привычных нам 230 Вольт 50 Герц. И если решить проблему с несоответствием вилки и розетки можно путем использования переходника, то подключив технику, несовместимую с параметрами «заграничной» сети, вы выведете ее из строя. Хорошо если обойдется без травм и чрезвычайных происшествий.

Именно поэтому обращайте внимание на характеристики электроприборов, которые вы собираетесь подключать в отеле, и сопоставляйте их с характеристиками электрической сети той страны, куда решили поехать. Есть такие электроприборы, которые могут без дополнительных трансформаторов работать при напряжении 100-240 Вольт

Если же это не ваш случай, заранее приобретите специальный понижающий/повышающий трансформатор и подключайте технику через него.

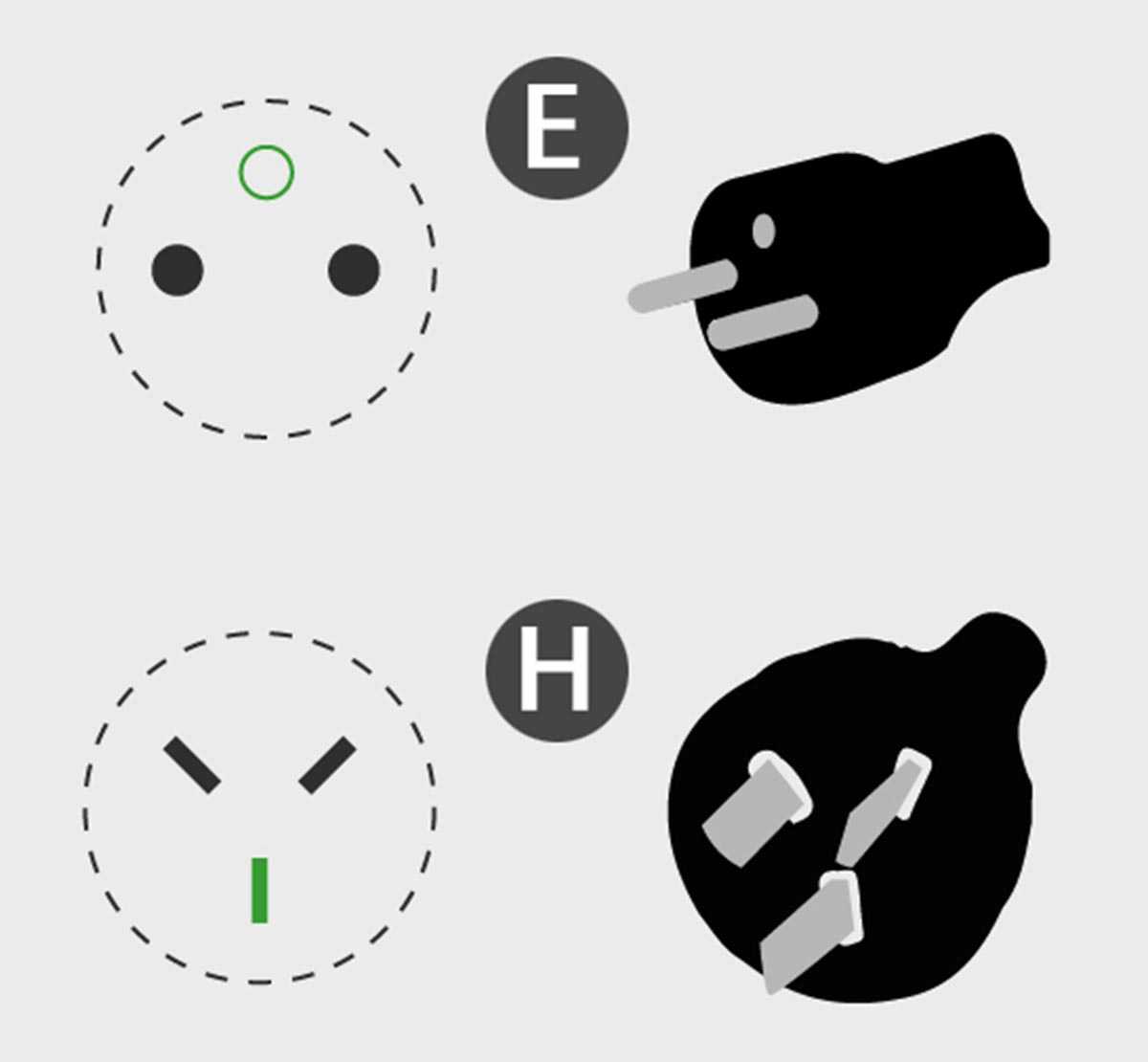

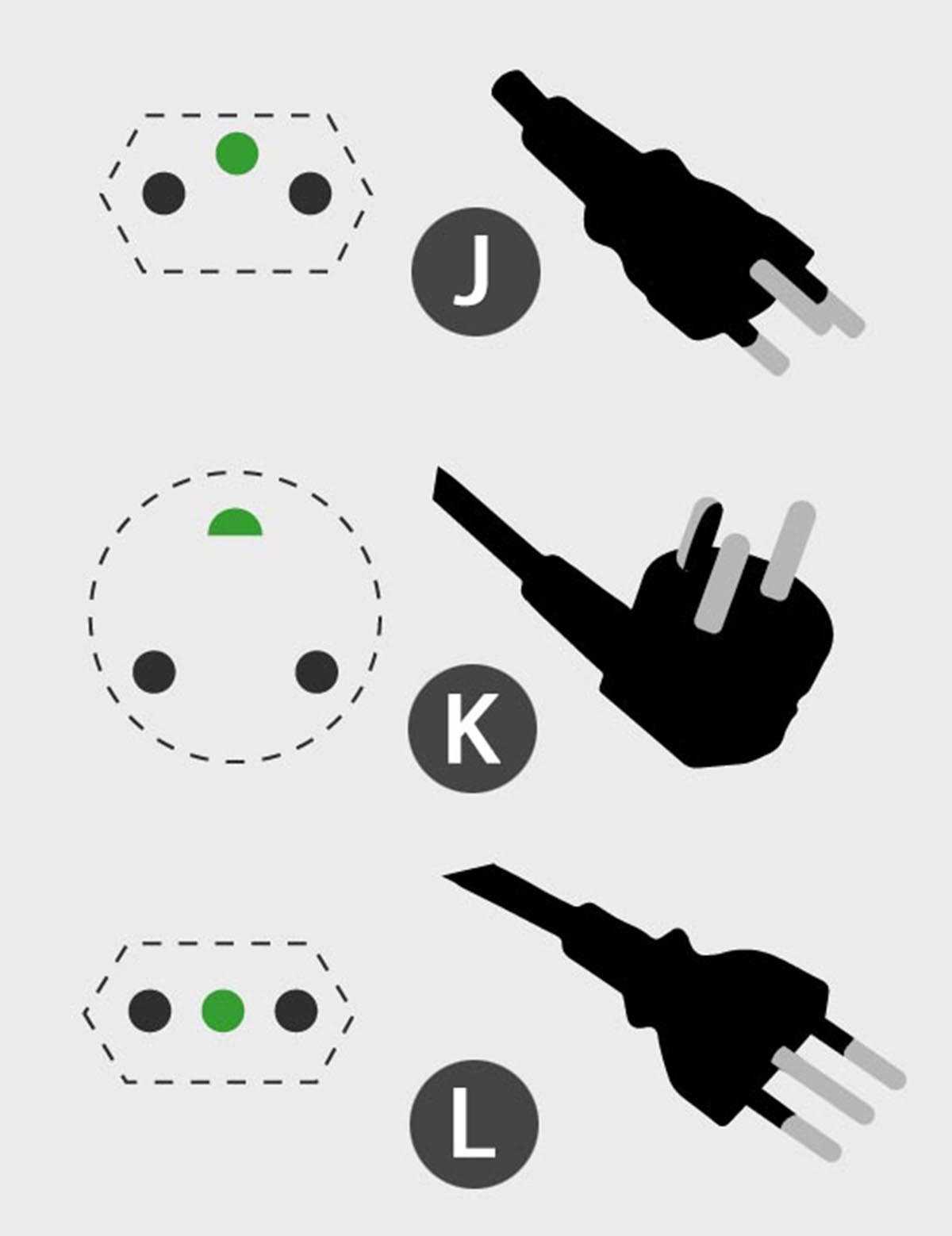

Локальные и малораспространенные типы E, H, J, K, L

Тип E изначально разрабатывался для Франции и применялся в её бывших колониях. От классической европейской вилки тип отличается более толстыми штырьками и наличием разъема под заземляющий штырь розетки.

Тип H уникальный стандарт подключения электроники для Израиля. Он не применялся в других странах и не может быть совместим с другими комбинированными типами вилок/розеток. Старый стандарт предусматривал три плоских контакта в форме буквы Y, а обновленный – три круглых штырька на равном удалении друг от друга.

Тип J стандарт для Швейцарии, который похож на европейский тип C. Он отличается смещенным третьим контактом заземления, а розетка более мелкой глубиной посадки вилки. Европейские вилки без проблем работают в сетях Швейцарии, но не наоборот.

Тип K стандарт вилок в Дании. Имеет некоторые распространение в других странах мира и похож на французский тип E, отличается от него расположением штыря заземления на вилке, а не в розетке. Розетки Дании без проблем принимают европейские вилки, но не наоборот.

Тип L уникальный стандарт подключения в Италии. Состоит из трех расположенных в ряд штырьков, которые могут быть большего диаметра и на большем удалении для нагрузки 16 А. Тип подключения был разработан в середине XX века для подключения осветительных приборов (они долгое время имели свой тариф оплаты).

Разделение тарифов в прошлом, но подобный тип подключения до сих пор встречается в этой европейской стране.

Вот такое обилие стандартов и типов подключения существует в мире электроники. За полвека человечеству так и не удалось достигнуть договоренностей или пойти на компромисс, чтобы сократить количество выпускаемых типов вилок и розеток.

В то же время некоторые страны и организации пытаются “воевать” с Apple и требовать от купертиновцев полный перехода на Type-C.

iPhones.ru

По поводу Lightning и Type-C жаловаться точно не стоит.

Рассказать

Виды розеток

Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

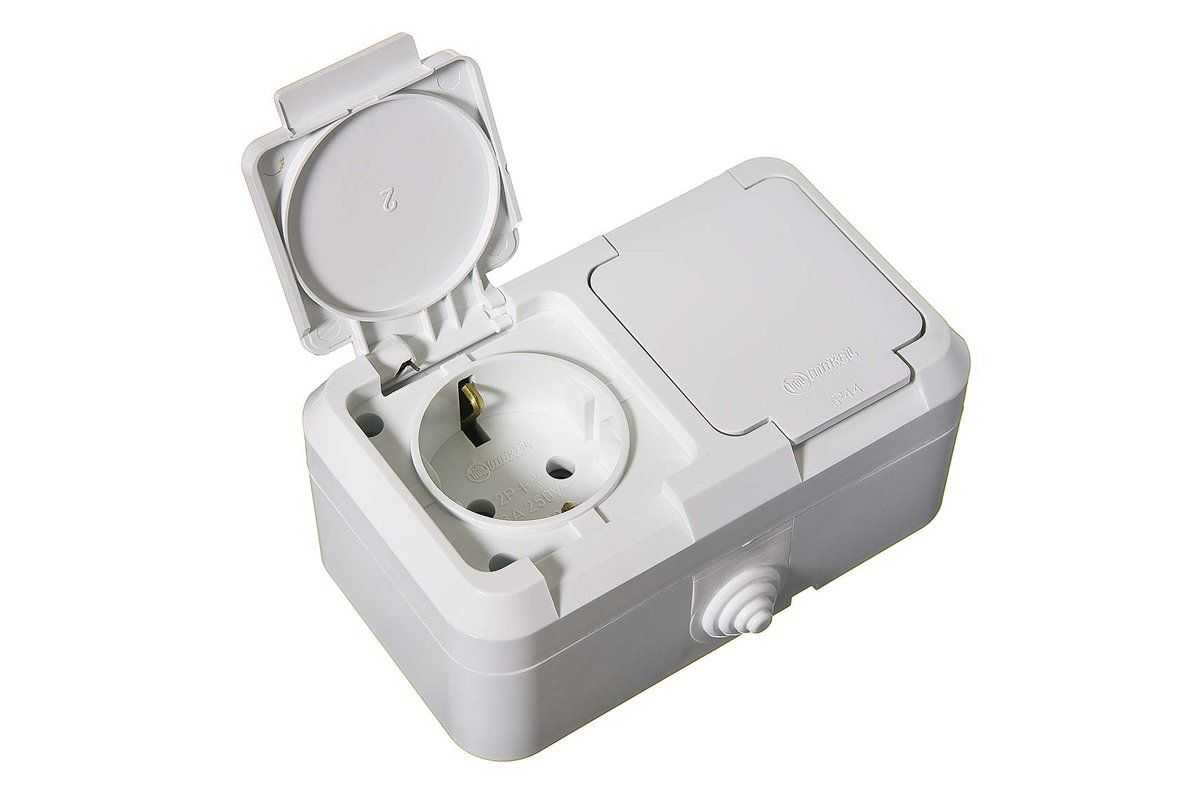

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44. Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до — показывает защиту от влаги.

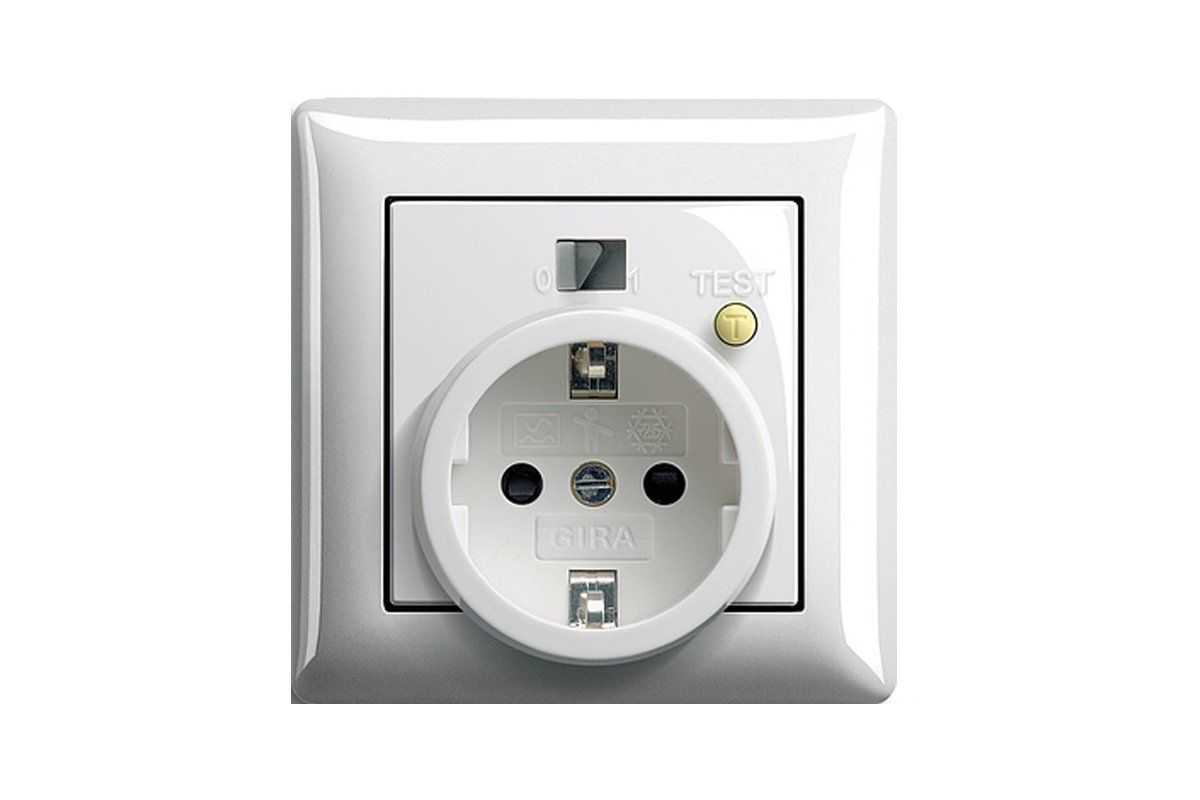

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.

Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

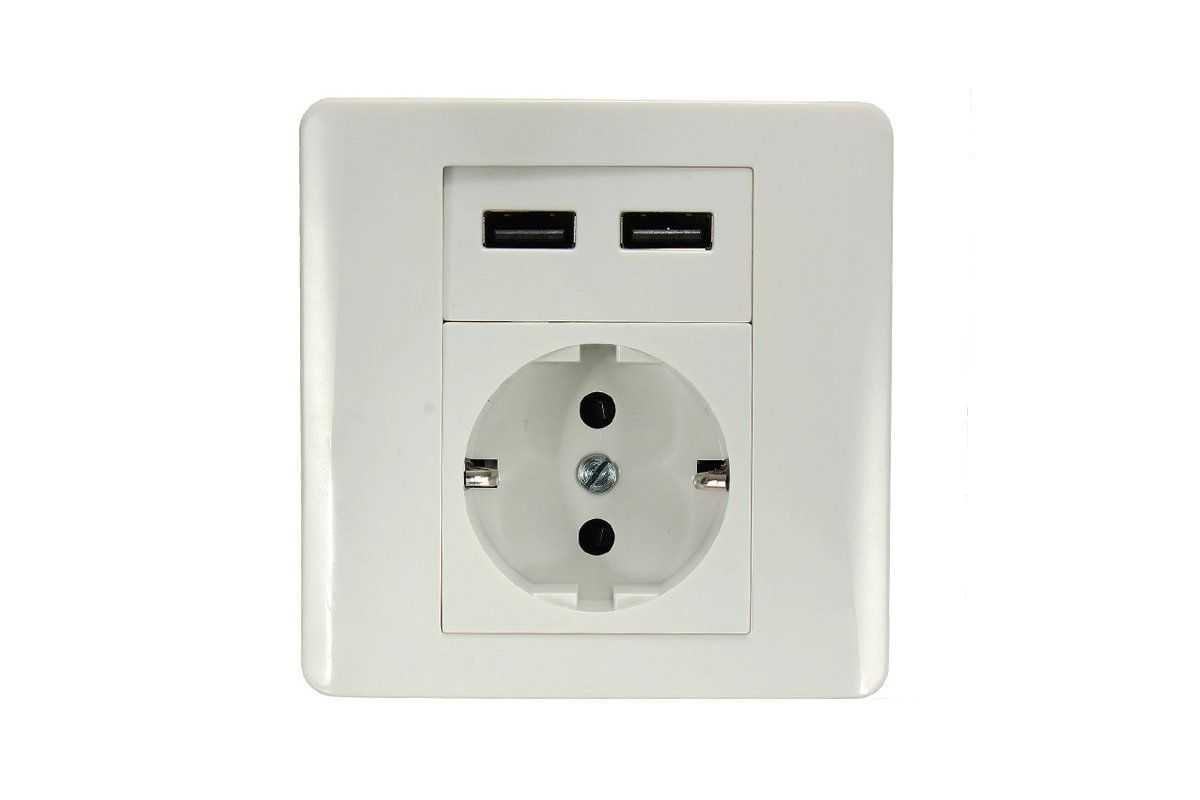

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

Краткая история электрических вилок

Комплект, при помощи которого осуществляется подключение бытовых приборов к сети электрического тока, называется «штепсельный соединитель». В его состав входят:

• розетка – разъём в виде гнезда, к которому подводится электроэнергия;
• вилка – неподвижно установленное или соединённое с прибором при помощи кабеля приспособление для подключения к электросети.

Харви Хаббелл Патент на штепсельное соединение в виде розетки и вилки в 1904 году получил Харви Хаббелл. Внедряя новый тип соединения, он предполагал заменить небезопасное подключение электроприборов с помощью ламповых патронов (метод Эдисона). Примерно к 1920 году метод Хаббелла начал внедряться повсеместно. Окончательно утвердиться в качестве безопасного и простого средства доставки электроэнергии к бытовым приборам помогло изобретение Альбертом Бюттнером в 1926 году системы шутцконтакта (Schuko) – комплекта, состоящего из заземлённой с помощью скобообразных контактов розетки и силовой вилки.

Внедрение новшеств в разных странах в XX веке шло параллельно с развитием и утверждением стандартов электрических сетей. Они включают два основных параметра:

• напряжение (единица измерения – Вольт);
• частота (единица измерения – Герц).

Интересно, что в одной стране может использоваться как один стандарт, так и несколько. Некоторые страны пришли к решению о согласовании стандартов. На сегодняшний день их, по меньшей мере, двенадцать.

РОЗЕТКИ И ШТЕПСЕЛИ

В мире существует не менее 13 различных штепсельных вилок и розеток.

Тип А

для Северной и Центральной Америки и Японии

Этот тип обозначается как Class II. Штепсельная вилка состоит из двух параллельных контактов. В японском варианте контакты одинакового размера. В американском — один конец чуть шире другого. Устройства с японской штепсельной вилкой можно использовать в американских розетках, но наоборот — не получится.

Тип B

для Северной и Центральной Америки и Японии

Этот тип обозначается как Class I. Международное обозначение американского типа B — NEMA 5-15, канадского типа В — CS22.2, n°42 (CS = Canadian Standard). Максимальный ток — 15 А. В Америке тип В пользуется большой популярностью, в Японии он распространен значительно меньше. Нередко жители старых домов с розетками типа А, приобретая новые современные электроприборы с вилками типа В просто «откусывают» третий контакт-заземлитель.

Тип C

используется во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты

Международное обозначение — CEE 7/16. Вилка представляет собой два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Максимальный ток — 3,5 А. Тип C — это устаревший вариант более новых типов E, F, J, K и L, которые сейчас используются в Европе. Все вилки типа С идеально подходят к новым розеткам.

Тип D

используется в Индии, Непале, Намибии и на Шри-Ланке

Международное обозначение — BS 546 (BS = British Standard). Представляет собой устаревшую штепсельную вилку британского образца, которая использовалась в метрополии до 1962 года. Максимальный ток — 5 А. Некоторые розетки типа D совместимы с вилками типов D и M. До сих пор розетки типа D можно встретить в старых домах Великобритании и Ирландии.

Тип E

используется в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко

Международное обозначение — CEE 7/7. Максимальный ток — 16 А. Тип Е немного отличается от CEE 7/4 (тип F), который распространен в Германии и других странах центральной Европы. Все вилки типа С идеально подходят к розеткам типа E.

Тип F

используется в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.

Международное обозначение CEE 7/4. Этот тип также известен под именем «Schuko». Максимальный ток — 16 А. Все вилки типа С идеально подходят к розеткам типа F. Этот же тип используется в России (в СССР он обозначался как ГОСТ 7396), разница лишь в том, что диаметр контактов, принятых в России, 4 мм, в то время как в Европе чаще всего используются контакты диаметром 4,8 мм. Таким образом, российские вилки легко входят в более широкие европейские розетки. А вот штепсельные вилки электронных приборов, сделанных для Европы, в российские розетки не влезают.

Тип G

используется в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте.

Международное обозначение — BS 1363 (BS = British Standard). Максимальный ток — 32 А. Туристы из Европы, посещая Великобританию, пользуются обычными адаптерами.

Тип H

используется в Израиле

Этот разъем обозначается символами SI 32. Штепсельная вилка типа С легко совместима с розеткой типа H.

Тип I

используется в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине.

Международное обозначение — AS 3112. Максимальный ток — 10 А. Розетки и вилки типов H и I не подходят друг к другу. Розетки и штепсели, которыми пользуются жители Австралии и Китая, хорошо подходят друг к другу.

Тип J

используется только в Швейцарии и Лихтенштейне.

Международное обозначение — SEC 1011. Максимальный ток — 10 А. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J.

Тип K

используется только в Дании и Гренландии.

Международное обозначение — 107-2-D1. К датской розетке подходят вилки CEE 7/4 и CEE 7/7, а также розетки типа С.

Тип L

используется только в Италии и очень редко в странах Северной Африки.

Международное обозначение — CEI 23-16/ВII. Максимальный ток — 10 А или 16 А. Все вилки типа С подходят к розеткам типа L.

Тип M

используется в Южной Африке, Свазиленде и Лесото.

Тип М очень похож на тип D. Большинство розеток типа М совместимы со штепсельными вилками типа D.

Тип N

Ну и наконец последний из рассматриваемых типов – N. Используется в Бразилии и Южной Африке. Вилки типа N на самом деле имеют два исполнения со штырями 4 мм, рассчитанные на ток до 10 А, и штырями 4,8 мм, на ток до 20 А. Средний штырь предназначен для заземления электроприборов. Розетки типа N совершенно свободно принимают вилки типа С. А вот с типом J, не взирая на визуальную схожесть, у них полная несовместимость, так как средний контакт расположен ближе к центральной оси.

Так сложилось исторически, что в разных странах используются в основном свои специфические розетки и вилки, соответствующие своим стандартам, хотя некоторые типы между собой все же совместимы.

Будет ли достигнута унификация во всем мире и принят один общий стандарт? Скорее всего, да, но не так скоро, как многим хотелось бы. Изначально надо прийти к одному стандарту напряжения, а это колоссальные затраты на переоборудование и переоснащение трансформаторных подстанций, не говоря об адаптации бытовых электроприборов.

В 60-х годах прошлого века на территории Советского Союза переходили со стандарта 127 В на 220 В. Специально вся новая бытовая техника оснащалась переключателями, позволявшими выбрать рабочее напряжение электроприбора, который по сути отключал часть первичной обмотки трансформатора блока питания при переводе переключателя в положение 127 В. А сколько было спалено электробритв, когда, например человек приезжал в командировку в другой город, где в розетках уже было 220 В, и забывал перевести переключатель бритвы со 127 В на 220 В. Но это, как говорится, совсем другая история…

DA Info Pro — 6 марта.

Подключая любой бытовой прибор к электрической сети мы не задумываемся, какие типы электрических розеток могут быть. Однако можно попасть в некоторое замешательство, ремонтируя электропроводку в доме за границей или в квартире, в которой до вас проживали иностранцы. Кроме того, с некоторыми проблемами можно столкнуться во время путешествия в другую страну при попытке воткнуть электрическую вилку в сеть.

Электрические вилки различаются в разных странах. Поэтому министерства торговли США (ITA) в 1998 году приняло стандарт, согласно которому различным видам электрических розеток и вилок было присвоено свое обозначение. Напишем подробно по каждому виду электрических розеток.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.
