Фаза или ноль на выключатель ?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа

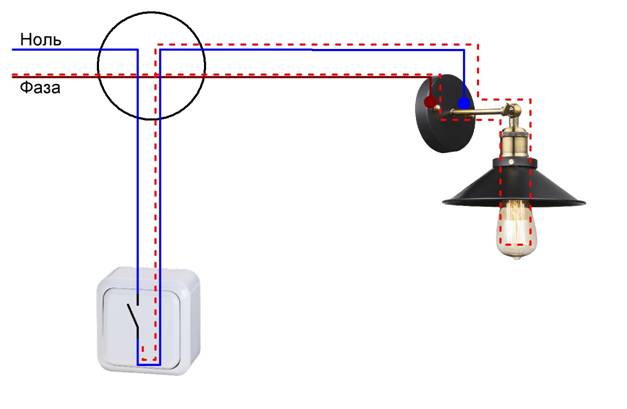

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Сырые стены

Этот вид исправности электросети очень опасен для электробытовых приборов и электроники. Все дома подключены к трехфазной сети 4-х или 5-ти жильным кабелем. Четвертая жила кабеля является рабочим нулем. Три фазы равномерно распределены по всем квартирам многоэтажки. Обращайтесь к нам, чтоб построить дом из газобетона: https://sevastopol.stroyles82.ru/doma-iz-gazobetona/ .

Убыток будет немаленький. Вот почему лучше потратиться на недорогое реле напряжения или стабилизатор напряжения, которые имеют защиту от перенапряжения. Это особенно касается владельцев частных домов, где имеются воздушные линии электропередач. Нередко порыв ветра обрывает фазный провод и замыкает на нулевой, что приводит к появлению двух фаз в вашей розетке и куче сгоревший бытовой техники.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Ноль оборван и замкнут на фазу Если в результате этих манипуляций удалось восстановить соединение, считайте что Вам повезло, поскольку в противном случае потребуется вскрытие штробы или проложение новой трассы. Спрашивайте, я на связи!

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Что делать дальше

На момент написания статьи лампочка в ванной не горит.

Что планирую:

1. Прозвонить линию от коробки к светильнику.
2. Несмотря на то, что от коробки уходит алюминий, на светильник приходит медный гибкий провод. (На этом месте многие усмехнутся и скажут – с этого надо было начинать, что ты голову морочишь!) Кроме того, ещё есть лампочка над зеркалом над раковиной. Так вот, добраться до места этой скрутки. Для этого под светильником вырезать коронкой в плитке отверстие. Если повезёт, проблема будет обнаружена.
3. Перетянуть провод в плите. Для этого: раздолбать стену в коридоре до отверстия в плите, в которое уходят провода на ванную. Просверлить перфоратором потолочную плиту, где должен проходить этот провод, перетянуть провода. Но всё равно, надо добраться до места скрутки, ведь лампа над зеркалом тоже должна гореть…

Зажгу – допишу статью.UPD:Пишу через несколько дней.Как выяснилось действительно пропал контакт под плиткой в ванной. Строители пару лет назад устроили подлянку. Какой ценой это было устранено – писать не хочется…

Вывод: Надо иметь опыт и интуицию чтобы не браться за некоторые дела. Или сразу договариваться о рисках и оплате.

Что делать, если статья заинтересовала? Лайк, подписка, комментарий!

Спасибо, что читаете меня!

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое наконечники НШВИ и стоит ли их использовать?

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

1. Розетки в комнатах;
2. Освещение в комнатах и коридоре;
3. Бойлер;
4. Электродуховку (не менее 16А);
5. Освещение в ванной, туалете, на кухне:
6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
2. Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
3. Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
4. Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
5. Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
6. Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно проводить монтаж электропроводки, основные правила

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.

Если перепутать фазу и ноль

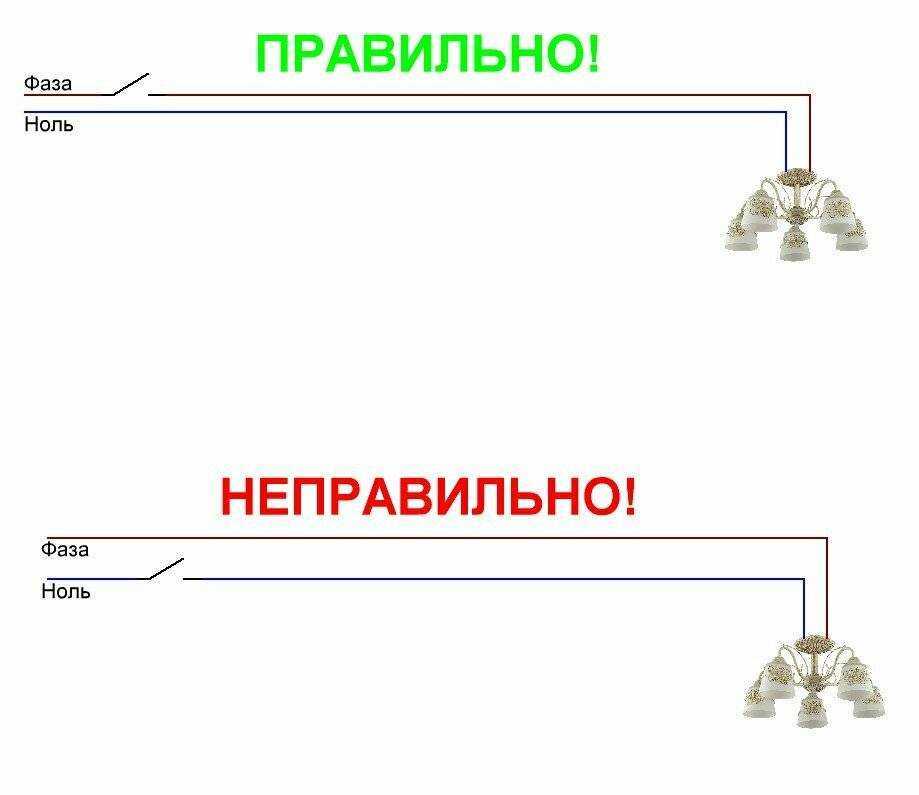

Как гласят ПУЭ, фаза «L» должна быть прерванной через выключатель и направляться к главному контакту патрона, в который будет вкручена лампочка. При этом ноль является общим для всех источников света и не должен прерываться. Он подходит к боковому цоколю патрона. Поэтому в случае с использованием обычных лампочек, если фаза и ноль будут перепутаны, не произойдет ничего катастрофического, но это только для самих лампочек! А вот для человека это очень опасно, так как в случае, когда он будет менять сгоревшую лампочку, то получит удар от не отключенной фазы!

Что касается люстр, в которых будут вкручены галогенные или диодным лампочки «экономки» проблема будет еще существеннее. Из-за перепутанных проводов лампочки будут работать с мерцанием и вскоре выйдут из строя. В свою очередь, если люстра дополнительно комплектуется вентилятором, то обмотки его электродвигателя при неправильном подключении просто сгорят.

Как определить ноль и фазу

Перед началом монтажа любого осветительного прибора первым делом следует разобраться со свободными концами проводов, которые торчат. На потолке их обычно 2, 3 или 4. Для того чтобы понять, какой провод куда идет, необходимо иметь инструмент электрика. Например:

1. Если на потолке 2 провода, то понадобится простой индикатор. С его помощью можно определить назначение каждого проводника, поочередно прикоснувшись к нему индикатором при включенном выключателе. Если лампочка индикатора загорелась, то это провод фазы. Второй, соответственно, будет нулевым.
2. Прозвон трех проводов осуществляется точно так же: с помощью индикатора определяют 2 провода фаз и провод ноль. При этом выключатель в таком случае будет двойным, поэтому нужно будет определить привязанность фаз к каждому из них.
3. Если на потолок выходит сразу 4 провода, то это говорит о том, что четвертый является заземлением. Чаще всего он имеет маркировку желто-зеленого цвета, но все 4 провода также могут иметь и один цвет. В таком случае также нужно будет использовать индикатор. Фазы определяют индикаторами, а отличить провод заземления от ноля можно с помощью мультиметра. Тот провод, который покажет сопротивление, является заземляющим.

Особенности монтажа люстры

Крепление люстры к потолку может осуществляться двумя основными способами: с помощью крюка или монтажной планки. Если люстра будет устанавливаться на натяжной или подвесной потолок, то закладные или подвесы должны быть подготовлены заранее.

При монтаже люстры с вентилятором необходимо придерживаться инструкции, которая прилагается к ней. Обычно в инструкции указывается схема подключения к электрической сети. Выключатель можно использовать одно или двухклавишный. В первом случае при его включении загорятся лампочки, и включится вентилятор. В случае двухклавишного выключателя можно освещение и вентиляцию включать по отдельности.

Если люстра предусмотрена для использования нескольких лампочек, все они будут соединяться с помощью одного нулевого провода. При этом фазу необходимо подключить от провода, идущего от выключателя.

Еще более сложным будет монтаж люстры с пультом, работа которой не ограничивается одним освещением. Она может использоваться в качестве декоративной подсветки или выключаться сама по таймеру. Работой всех систем люстры с пультом управления управляет специальный контроллер.

Правила безопасности при монтаже люстры

Важно: перед началом монтажных работ необходимо обесточить электросеть! Это можно сделать с помощью отключения пакетного выключателя или посредством выкручивания пробок в щитке. При работе с электрической сетью необходимо использовать только профессиональными электротехническими инструментами, имеющими изоляцию, рассчитанную на 1000 В

При этом выполнять электротехнические работы на высоте необходимо только на устойчивой опоре, на которой не будет риска потери равновесия. И последнее – проводка, характеризующаяся поврежденной изоляцией, не должна быть использована!

При работе с электрической сетью необходимо использовать только профессиональными электротехническими инструментами, имеющими изоляцию, рассчитанную на 1000 В. При этом выполнять электротехнические работы на высоте необходимо только на устойчивой опоре, на которой не будет риска потери равновесия. И последнее – проводка, характеризующаяся поврежденной изоляцией, не должна быть использована!

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

Вид соединений для подключения светильников Источник asutpp.ru

Как правильно и безопасно подключать лампы

Регулярно в этих самых интернетах возникают вопросы, куда должна подходить фаза при подключении светильников.

Ответ один: фаза подходит всегда и только к выключателю!

1. Лампочки меняются намного чаще, и отключенный выключатель надёжно изолирует опасный для жизни потенциал от люстр и других светильников.
2. Замену часто производят совершенно не понимающие в электрике люди.
3. При замене бывает необходимо протянуть контакты патрона, или поджать пружинку.
4. Намного безопаснее пройдёт и замена самой люстры на новую.

Во всех этих случаях, если вы не забыли отключить выключатель, то и запланированные и нежданные манипуляции со светильниками будут относительно безопасны.

В заключение некоторые нюансы

В своей статье мы ориентировались на простую сеть, не предусматривающую третьего провода – заземления. Также мы отталкивались от того, что у нас простая люстра, рассчитанная на 1 патрон под лампу. Поэтому и выключатель у нас простой – одноклавишный.

В случае с заземлением вы никогда не перепутаете. Просто придется использовать трех- или более жильный кабель и желто-зеленую жилу всегда запитывать к массе, то есть к клемме, идущей на корпус прибора.

А в случае с многоклавишными выключателями придется из коробки на выключатель бросать две или более (в зависимости от того, сколько клавиш в выключателе) жил. То же самое следует делать и с запиткой люстры. Сколько бы от выключателя ни приходило на люстру фаз, ноль в ней всегда будет один, клемма его будет выделена отдельно. Также можно сориентироваться и по проводам. Ноль в приборах всегда будет синим (голубым).

Принцип работы стандартного, знакомого всем выключателя света довольно прост, при нажатии клавиши он физически разрывает (или соединяет) электрическую цепь, проложенную к люстре, бра или любому другому светильнику.

А так как для работы светильника нужен фазный и нулевой проводники, установить выключатель, фактически, можно в разрыв любого из них, при этом система будет работать, на первый взгляд, одинаково правильно.

Возможно, именно поэтому довольно часто возникает вопрос, что по правилам должен размыкать выключатель фазу или ноль и почему?

На первую часть этого вопроса, а именно, что должен разрывать выключатель фазу или ноль, есть ответ в ПУЭ, правилах устройства электроустановок, основном документе, который регламентирует правила и нормы электромонтажа.

В, последнем, актуальном на сегодняшний день, 7-ом издании ПУЭ, в пункте 6.6.28, указано следующее:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Как видите правила прямо говорят, что выключатель света устанавливается в разрыв фазного проводника, а не нулевого и только так, а не иначе нужно выполнять монтаж.
