Как прокладывается электрическая проводка по кирпичной стене?

Скрытые электропроводки:

1. С подкладкой несгораемых материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов

2. В трубах и глухих коробах из несгораемых материалов, стальных, медных

Эти правила в большей степени относятся ко всем видам деревянных домов, в том числе, набирающим популярность каркасных.

И как видите, если открытым способом, мы имеем еще возможность выбирать, как прокладывать электрические провода и кабели, то скрыто, например, внутри полых стен или полов из горючих материалов, основным разрешенным способом является использование стальных труб и глухих коробов с локализационной способностью.

Локализационная способность — это способность конструкции выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок.

Металлическая гофрированная труба, такой способностью не обладает, и не сможет полноценно защитить вас от пожара при коротком замыкании (КЗ). Поэтому её и нет в перечне разрешенных к прокладке по горючим основаниям.

Не каждый готов строить целый трубопровод из стальных труб для электропроводки в деревянном доме, многие не соблюдают эти правила, пользуясь тем, что пожарный инспектор не проверяет в частных домах способы прокладки электрических кабелей и проводов. Достаточно часто, скрыто, кабели прокладывают в металлических или пластиковых гофрированных трубах (чаще пвх или пнд), встречается и непосредственная прокладка без какой-либо дополнительной защиты. Все эти способы довольно опасны, решаясь на них, нужно понимать всю степень ответственности, лежащую на вас.

К наиболее простым и доступным из разрешенных способов прокладки по горючим основаниям, например, в деревянных домах, относятся открытые проводки в не поддерживающих горение кабель-каналах и плинтусах.

Кроме того, есть достаточно элегантные решения прокладки электрических проводов на керамических изоляторах, которые достаточно гармонично могут вписаться в интерьер деревянного дома.

Скрыто, например в стенах каркасного дома, для прокладки проводов можно делать подкладки из любых несгораемых или трудносгораемых материалов, например гисокартона, по которым и вести проводку.

Крайне рекомендую не отклонятся от указанных здесь разрешенных способов прокладки электрических сетей для различных условий, это ваша безопасность, на ней не стоит экономить.

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА В ПОЛУ

В некоторых ситуациях осуществляют монтаж проводки в полу. Электропроводка по полу проводится с учетом следующих правил:

1. Кабель защищают гофрой или металлическим рукавом при монтаже трассы под стяжкой из бетона и стальной трубой при разводке электросети под деревянным полом.
2. В полу нельзя допускать скруток. Все провода располагают в распределительных коробках, которые устанавливают под напольным покрытием.
3. При монтаже электропроводки в напольной поверхности гофра заполняется до 40 % внутреннего объема.
4. Предельная длина одной трассы не должна превышать 20 м.
5. При проведении проводки в деревянном полу нужно обработать дерево противопожарными средствами.
6. При прокладке электропроводки в полу нельзя делать разветвляющую трассу от щитка. В такой ситуации будет сложно поменять испорченный участок кабеля.
7. Толщина стяжки под гофрой составляет не менее 30 мм.

Порядок монтажа может быть различным: или сначала создается сеть из труб, в которые продевается кабель, или сразу выполняется монтаж трасс с кабелем внутри.

Главное учитывать, что перед заливкой бетонной стяжки или набиванием доски на лаги, нужно проверить готовую электросеть на обрыв или наличие короткого замыкания. Затем можно приступать к укладке пола, подключению розеток, выключателей, светильников.

ПОДВОДЯ ИТОГ

Документом, который досконально определяет нормы и правила монтажа электропроводки является ПУЭ (правила устройства электроустановок).

При монтаже электропроводки следует соблюдать следующие основные правила:

• все счетчики, коробки, выключатели, розетки необходимо располагать в легкодоступных местах, чтобы при необходимости ремонта (обслуживания) к ним был свободный доступ (все токоведущие части элементов должны быть закрыты);
• выключатели необходимо размещать возле входной двери или возле дверного проема, высота монтажа 1-1,5 метра. Стоит помнить, что для удобства пользования выключателями их нужно устанавливать с одной стороны (по ходу движения) во всех помещениях;
• розетки устанавливаются в местах предполагаемого размещения электрооборудования, высота их монтажа не должна превышать 50-80 см. Профессиональный монтаж электропроводки предполагает установку из расчета 6 кв.м. — одна розетка. Также правила предусматривают не менее трех розеток на кухне, без учета ее площади;
• в туалете, ванной монтаж розеток запрещен, но их все же можно установить, только подключение элементов должно выполняться через разделительный трансформатор;
• прокладка провода осуществляется только по горизонтали или вертикали. Горизонтальная прокладка выполняется с соблюдением следующих размеров: 150 мм от потолка, 50-100 мм от карнизов или балок, 150-200 мм от пола. Вертикальная – на расстоянии 100 мм от углов и проемов;
• прокладка кабеля пучками запрещена, т.е. при наличии нескольких параллельно идущих проводов их следует размещать на расстоянии не менее 3 мм друг от друга;
• все соединения проводов выполняются в специальных ответвительных или соединительных коробках (монтаж электропроводки для деревянного дома предполагает также использование специальных асбестовых прокладок);
• нулевые и заземляющие провода в месте ввода соединяются сваркой. К электроприборам они подсоединяются болтовыми (винтовыми) соединениями.

При проектировании и монтаже электропроводки следует применять устройства, обеспечивающие электро и пожарную безопасность объекта (автоматические выключатели, устройства защитного отключения — УЗО, системы заземления).

Излишне, наверное, говорить о необходимости обеспечения качественного соединения проводов, надежной их изоляции, соблюдения при монтаже соответствующих правил безопасности.

2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

ПУЭ и СП: нормативы и правила монтажа электропроводки в деревянных и каркасных домах

Итак, ещё раз повторим, что мы оставили за рамками данной статьи наружный монтаж электропроводки в кабель-каналах. Также не рассматриваем т.н. ретро проводку. Этот вариант как по дизайну, так и по финансовой составляющей подходит далеко не всем.

Поэтому ставим задачу – необходимо смонтировать скрытую электропроводку в деревянном или каркасном доме безопасным и регламентируемым способом. С чего начать?

На первый взгляд кажется, что всё просто — надо открыть ПУЭ (издание седьмое от 08.07.2002) и прочесть пункт 7.1.38, где сказано:

Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки, и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов — выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

Теперь открываем документ для каркасостроителей, а именно СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». Читаем пункт 13.5.1:

Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

И пункт 13.5.2:

Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Кабель — это два и более изолированных проводника, объединённых воедино и покрытых изоляцией.

Провод — это одножильный или многожильный имеющий или не имеющий изоляцию проводник.

Соответственно: из-за разночтений ПУЭ с СП и размытости формулировок в ПУЭ, у многих пользователей появляется вопрос — как правильно смонтировать электропроводку по горючим материалам. Как предписано в ПУЭ — проложив её в стальной трубе. Или как написано в СП — используя кабель, нераспространяющий горение, без дополнительных защитных оболочек.

Рабочие могут, монтируя гипсокартон или что-то сверля, пробить незащищённый кабель саморезом или гвоздём. Изоляцию кабеля может повредить острая кромка металлического профиля. Кабель могут прогрызть (как вариант) крысы или мыши. Кроме этого, скопление древесной пыли при искре или пробое изоляции может привести к быстрому распространению пламени внутри стен.

Конечно, на первый взгляд кажется, что подобное решение избыточно, но таким образом мы защищаем кабель от форс-мажорных обстоятельств, включая распространённую ситуацию: «забыл, где в стене идёт кабель, повесил полку/картину и повредил его».

Хотя, чтобы избежать подобных ситуаций, кабель прокладываем не как придётся, а по строго заданным и размеченным кабельным трассам, при необходимости делая фотографии с приложенной рулеткой.

Электропроводка открытого типа

Одним из самых распространенных видов монтажа осветительных сетей является обычная электропроводка открытого типа, которая может прокладываться по опорам, потолкам, площади стен и прочим конструктивным частям зданий. Причем прокладка такой электропроводки производиться несколькими способами: в металлических или полиэтиленовых трубах, по площади стен и строительных конструкций, на перекрытиях по тросам, струнам, роликам, в коробках и на специальных лотках.

Струнная электропроводка используются обычно для оснащения распределительных, магистральных линий в силовых сетях и освещении с наружной и внутренней стороны помещений. Кабели в струнных электропроводках подвешиваются на стальной струне, вплотную присоединяемой к выступам различных строительных элементов.

Электропроводка с защитными кабелями по площади стен, потолков, на специальных лентах и полосах. Для крепления к стенам и поверхности потолка используются скобки, устанавливаемые на распорных дюбелях и шурупах, а для соединения – ответвительные коробки.

Электрическая проводка в полипропиленовых и полиэтиленовых трубах могут прокладываться и скрыто, и открыто, в т.ч. в специальных каналах различных строительных элементов, в полах зданий. Неметаллические трубы применяются, если максимально допустимая температура не превышает 60 градусов Цельсию по, поэтому их обычно не используют в горячих цехах, где обычно прокладываются стальные трубы.

Электропроводка в коробах и лотках применяется тогда, когда большое количество кабелей, потоки которых монтировать другими методами проблематично, приходится прокладывать по одним трассам

К достоинствам данного способа прокладки электропроводов можно отнести то, что он без особых трудовых затрат позволяет менять схемы прохода кабелей, что особенно важно в условиях регулярной смены оборудования и технологий.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Как выбрать кабель для каркасного дома

Для подключения постройки к электрической сети поселка применяют алюминиевый провод СИП со стальным несущим тросом. Для внутренней проводки каркасного дома используют медный кабель с дополнительной жилой для заземления. Для питания потребителей используют 1-фазный ток, но встречается оборудование с 3-фазным питанием (например, варочные панели), что следует учесть при подборе проводки. Сечение подбирают в зависимости от мощности потребителей, в таблице приведены средние значения параметра.

Назначение	Сечение, мм²
Система освещения	до 1,5
Розетки для стандартного оборудования	2,5
Разъемы для коммутации мощной бытовой техники (электрическая плита)	до 6
Коммутация распределительного щитка	не менее 6

Для укладки внутри каркасных стен применяют проводку с изоляцией, не поддерживающей горение (например, плоский ВВГнг или круглый NYM). Ряд производителей использует дополнительные наполнители, снижающие риск оплавления изоляции.

Варианты прокладки

Целесообразно рассмотреть варианты, как провести кабель по забору, если высота ограждения достигает 2 метров и выше или же забор высотой менее 2 метров, выполнен из профнастила, дерева либо кирпича. Рассмотрим правила прокладки линии в каждом случае.

Высота ограждения от 2 метров. Самый простой вариант, в данном случае отпадает надобность в обустройстве защиты кабеля от механических повреждений. Достаточно будет между столбиками забора натянуть стальной трос диаметром 1-2 мм, к которому нейлоновыми хомутами закрепить проводник, примерно как на фото ниже. Такой способ монтажа наиболее прост в исполнении, потребует сравнительно малых материальных затрат, отвечает требованиям пожаробезопасности, в случае если ограждение изготовлено из дерева. Более подробно о тросовой проводке вы можете узнать из статьи: https://samelectrik.ru/texnologiya-prokladki-kabelya-na-trose.html.

Забор высотой менее 2 метров, выполнен из профнастила. В этом случае в целях защиты кабеля его необходимо прокладывать в коробах или трубах. Использовать стальные изделия для защиты будет накладно, поэтому лучше воспользоваться трубами, изготовленными из пластика, которые удобно закрепить клипсами к столбикам забора. Существует самый простой вариант решения вопроса – поместить кабель в пластиковой гофре. Серая гофрированная труба из ПВХ является очень хрупкой, тем более что с течением времени под воздействием солнца и высоких температур, она значительно теряет свои прочностные качества. По этим причинам ее защитная функция очень незначительна. Использование гофры может служить в большей степени формальным выполнением требований ПУЭ, для предъявления контрольным организациям. Если прокладывать кабель в гофре по улице – лучше покупать черную гофру из полиэтитлена. При использовании гофры следует учитывать нормативное требование, смысл которого в том, что шаг ее крепления по всей длине проводки к несущей поверхности не должен превышать 1 метр. Фото пример крепления гофры на ограждении из профнастила:

Забор высотой менее 2 метров, изготовлен из древесинных материалов. Особенностью прокладки кабеля по деревянному ограждению является то, что изделия для его защиты должны состоять из негорючих материалов. Использовать в качестве защиты металлические трубы или уголок весьма дорого и не каждому домовладельцу или хозяину дачи такие затраты по карману, лишь для того чтобы пробросить кабель по участку, поэтому в качестве эконом варианта можно использовать металлическую гофрированную трубу.

Забор высотой менее 2 метров из кирпича или камня. В данном случае при прокладке проводника следует выполнять все мероприятия безопасности, как для забора зашитого профнастилом. Крепление кабеля производить по той же технологии, которая используется при монтаже открытой электропроводки по стенам.

Вот мы и рассмотрели, как может быть выполнена прокладка кабеля по забору. Надеемся, предоставленные правила ПУЭ и способы монтажа помогли вам правильно провести линию своими руками!

Источник

Меры безопасности при проведении электромонтажных работ

Во время ведения электромонтажных работ вероятность получения травм должна быть исключена. Поэтому нужно чётко придерживаться рекомендательных норм и правил, а также соблюдать все меры по технике безопасности.

К основным требованиям относятся следующие:

• для работы на высоте монтажник должен иметь допуск-наряд, самостоятельно такие работы не выполнять;
• если оболочка кабеля светлая (белая), он будет меньше нагреваться на солнце;
• запрещено работать с кабелем, подключённым к сети и находящимся под напряжением;
• изолировать кабель под напряжением особыми накладками;
• использовать тестер для выявления повреждений как можно чаще;
• категорически запрещается использование кабеля как несущей конструкции;
• на материалы и инструменты, используемые в работе, должны быть получены все необходимые сертификаты качества и соответствия;
• не использовать кабель, если он имеет механические повреждения;
• не производить работы в условиях плохой видимости: в сумерках или в ночные часы;
• не работать с электричеством при повышенной влажности: при тумане, дожде и т. п.;
• необходимо использовать резиновые перчатки и прорезиненую обувь;
• при работе быть исключительно в специальной одежде;
• применять только ту кабельную арматуру, которая предназначена для конкретного типа кабеля;
• рукоятки инструментов должны быть заизолированы.

Подсветка забора по периметру не только поможет с решением задачи освещения, но и станет отличным декоративным оформлением загородного участка. Правильно выбрав элементы освещения, можно придать образу эстетику и завершённость.

Конечно, установка освещения на ограждении требует проведения трудоёмких подготовительных работ, составления проекта, расчётов материалов, подбора и монтажа кабельных линий. Но такие работы вполне могут быть выполнены самостоятельно, без привлечения профессиональных монтажников, главное, чётко соблюдать технологию, а также требования, которые предъявляются к устройству электрической проводки и безопасности.

Источник

Выбор светотехники

При выборе светильников для забора следует непременно обращать внимание на наличие защиты от влаги и пыли. Основные критерии выбора:

Основные критерии выбора:

• декоративные качества;
• крепление;
• материал, из которого он изготовлен;
• питание;
• пылевлагонепроницаемость.

По варианту крепления светотехника бывает:

• настенная: бра;
• ставящаяся сверху: шары, колпаки и т. д.

По способу питания есть светильники:

Светотехника, с помощью которой можно организовать освещение забора, бывает различных типов и видов:

• фонари для столбов;
• точечные светильники;
• прожекторы;

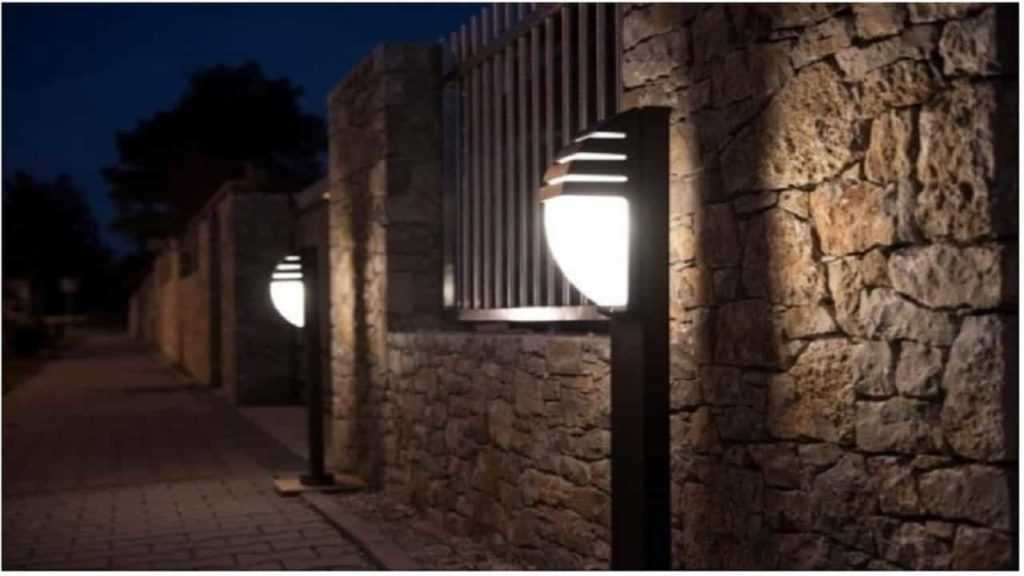

• настенные фонари;
• наземные фонари;
• декоративные светильники и болларды.

Фонари для столбов

Способны освещать достаточно большую территорию (мощность 70-400 Вт). Выпускаются разные по конструктивным особенностям и дизайну. Освещение в зависимости от конструкции может быть внутренним, внешним или одновременно и внутренним, и внешним. Чаще используют для выполнения охранной задачи.

Особого ухода не требуется, достаточно периодической уборки от грязи и пыли.

Точечные светильники

Компактные не очень мощные светильники (мощность 15-40 Вт). Как правило, применяются для решения декоративной задачи: подсветки, дополняющей основное освещение.

Могут монтироваться как на опорах ограждения, так и на самих секциях.

Прожекторы

По размерам относительно небольшие. Используются для подсветки какого-либо сооружения или его части. Небольшие по мощности, направленные на забор, могут использоваться в качестве подсветки. Более мощные, направленные на участок, – в качестве освещения.

Монтировать можно как на самом ограждении, так и возле него на земле или тротуаре.

Подходят для освещения лишь с одной стороны забора. Устанавливаются на секции или опоры ограждения.

Наземные фонари

Подойдут, если нужно осветить большой участок. Обычно устанавливают около забора. Выпускаются различных моделей. Имеют свою отдельную ножку.

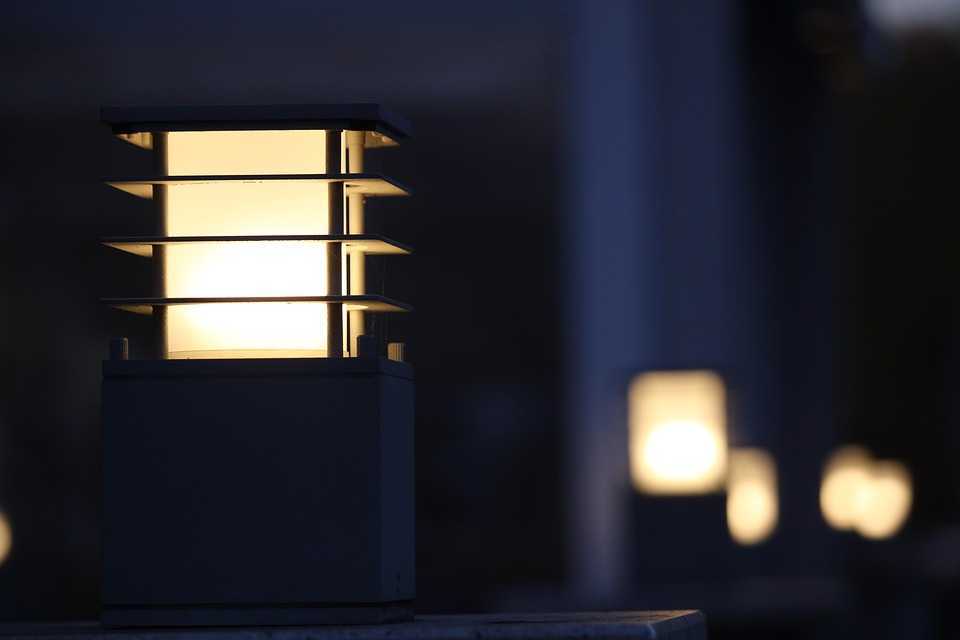

Декоративные светильники и болларды

По мощности и яркости освещения – средние.

Декоративные задачи может решать практически любой светильник. Для уличного освещения участка хорошо подойдут современные фонари в виде столбиков – болларды. Их устанавливают как группами, в линию, так и точечно. Можно располагать на крыльце, парапетах, дорожках, вдоль ограждения и т. п.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

План-схема прокладки магистралей

Безопасный монтаж электропроводки немыслим без четкого предварительного планирования с оформлением рабочей схемы.

Домашний мастер может создать план на бумаге с помощью карандаша и обыкновенной линейки или рулетки, облегчающей точное измерение расстояний. Но для его надежной работы необходимы знания электрической схемы и навыки опытного электрика.

Если же их недостаточно, то можно обратиться за помощью к специалистам, используя компьютерную программу «Электрик 7.8» для выполнения технических расчетов. Она специально создана для облегчения подобной работы, поставляется на бесплатной основе, выполняет сложные расчеты схемы за счет продуманных алгоритмов и введенных данных.

Наглядно оформить схему прокладки цепей освещения как и магистралей силовой розеточной группы можно в офисной программе Visio. Эти вопросы уже раскрыты отдельными статьями.
