Монтируем кабель-канал: делаем красиво!

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
Заглушки применяются для закрытия короба в конце пенала;
Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

Пластиковый – столярной ножовкой с мелкими зубьями;
Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Разновидности и схемы укладки кабель-каналов

Назначение и устройство кабель-каналов понятно из названия. Это длинные и узкие пластиковые или алюминиевые короба, в которые уложена и закрыта декоративной крышкой различного рода проводка. В зависимости от места и способа установки различают несколько основных видов кабель-каналов:

Плинтусные кабель-каналы. Наиболее простые и популярные способы разводки сетей в офисах, и зданиях. Подключение осуществляется через установленные на кабель–каналах розетки;
Напольные кабель-каналы, используемые для разводки шнуров и проводки по поверхности пола. Используется в случае, если конечный потребитель находится довольно далеко от стен, на которых стоят розетки;
Потолочные кабель-каналы.

Кроме перечисленных домашних или офисных вариантов, существуют специальные разновидности кабель-каналов, обеспечивающие защиту и необходимые условия для нормального функционирования кабелей, проводки и электрических розеток.

Подключение и разводка проводки в кабель-канал с розетками практически ничем не отличается от обычных способов укладки сетевых и компьютерных шнуров и установки розеток.

Специальные формы кабель-каналов

Например, кабель-канал для светодиодной ленты изготавливается из алюминиевого уголка и прозрачной поликарбонатной крышки. Уложенная внутрь такого короба, как на фото, лента светодиодов способна нормально выполнять основную функцию — освещать границы или контуры дверного проема.

Электрическая мощность полоски светодиодов невелика, примерно 15- 30 Вт, но учитывая небольшие габариты светодиодов, плотность теплового потока, рассеиваемого излучающими элементами, может достигать величины в 150 Вт на метр длины. Поэтому светодиоды необходимо укладывать в алюминиевый корпус кабель-канала, играющего роль эффективного радиатора.

Защищать приходится не только стационарно уложенные пучки проводов и кабелей. Намного сложнее обеспечить защитой пучки проводки и сигнальных кабелей, которые в процессе работы приходится перемещать. Для этих целей используется гибкий кабель-канал, с одной стороны, обладающий жестким секционным каркасом, с другой стороны, собранная из отдельных секций защитная оболочка не позволит раздавить проводку или оборвать розетку.

Каждая секция кабель-канала собирается из боковых щек и осевых шарниров.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ

Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

Заголовок	Наружный диаметр, мм	Внутрений диаметр, мм
Гофрированная ПВХ труба без зонда	16	10,7
14,1
25	18,3
32	24,3
40	31,2
50	39,6
63	5,6
Гофрированная ПВХ труба с зондом	16	10,7
20	14,1
25	18,3
32	24,3
40	31,2
50	39,6
63	50,6

+ Плюсы пластиковых гофрированных труб

Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.

— Минусы пластиковых гофрированных труб

Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Важные детали

При монтажных работах следует предотвратить деформацию короба, поэтому учитывайте:

Вес кабеля.
Механическое напряжение, возникающее из-за перепадов температуры.
Магнитные воздействия.

Установка кабель-коробов должна исключать накапливание влаги внутри конструкции.

Грамотное и последовательное выполнение монтажа обеспечит комфорт и удобство в помещении и за его пределами.

Пластиковые кабель-короба

Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.

Виды пластиковых коробов:

Настенный.
Половой.
Плинтус.

В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.

Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.

Особенности монтажа:

Делайте минимальное количество соединений проводов.
Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
Короб можно заполнять кабелем не более чем на 50%.
Не забывайте делать запас для компенсации температурного воздействия.

Что такое доборы

К кабельным коробам прилагаются так называемые доборы:

Муфты, или стыковочные соединители устанавливаются на стыке двух коробов, если длина проводки превышает стандартные для короба 2 метра. Если, к примеру, длина проводки на видном месте составляет 3 или 5 метров, мастера подрезают кабель каналы с тем, чтобы муфты располагались симметрично. В первом случае делают не 2 и 1 метр, а 1,5 и 1,5;
Т-образная муфта (угол) соединяет 3 короба, имеющие Т-образный стык;
Треугольники (внешние и внутренние), служат для соединения двух коробов, в углу. Эти элементы способны изменять угол от 70 до 130, обеспечивая плотное соприкосновение со стенами, имеющими нестандартную архитектуру. Внешние треугольники служат для соединения коробов на выступах стен, внутренние – при переходе кабель канала со стены на потолок или при повороте по внутреннему периметру помещения;
Заглушки применяются для закрытия короба в конце пенала;
Установочная коробка предназначается для установки выключателей и розеток.

Доборы подбираются в тон магистральных коробов, которые можно обрезать вместе с крышками:

Пластиковый – столярной ножовкой с мелкими зубьями;
Алюминиевые и стальные профили – болгаркой или ножовкой по металлу.

Чтобы в процессе резки выдержать правильно угол, можно воспользоваться столярным инструментом – стуслом.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

подвесные потолки группы горючести Г1 — в неметаллических трубах и коробах;
подвесные потолки группы горючести Г2 — в неметаллических трубах и коробах со степенью защиты IP4X;
подвесные потолки группы горючести Г3 и Г4 — в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

Схема электропроводки;
Чертеж прохождения кабель канала;
Покупка кабель канала с аксессуарами;
Разметка трассы кабель канала;
Подготовка кабель канала к монтажу;
Монтаж кабель канала по размеченной трассе;
Прокладка и закрепление кабелей в канале;
Закрыть крышки кабель канала;
Установка розеток и выключателей.

Чертеж прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны

Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и нитку для отбива прямой линии.

Подготовка кабель канала к монтажу

Подготовка кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

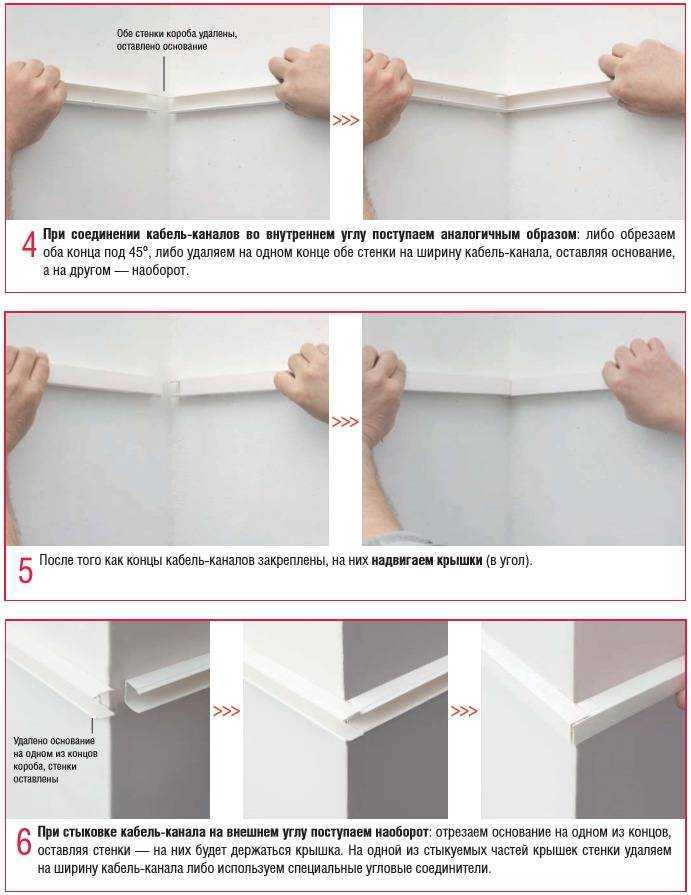

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы, то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами

Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно

Замечу, что в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем.разделение силовых и слаботочных кабелей

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Это интересно: Плавная регулировка освещения при изменении освещенности — как реализовать

Типы и виды укладки кабель-канала

Внешне кабель-канал представляет собой пластиковый, алюминиевый короб, внутрь которого закладываются провода. Проводка в устройстве покрывается декоративной крышкой, которую можно подобрать индивидуально.

Существуют некоторые разновидности кабель-каналов:

Напольные. При использовании можно спрятать всю проводку, расположенную внизу. Шнуры техники, электроники можно удачно скрыть. Особенно часто монтируются, если пользователь располагается на удалении от розетки.
Для плинтуса. Плинтусные изделия недорогие, наиболее востребованы, их применяют повсеместно. По ним можно протащить провода от розетки в любую точку комнаты.
Для потолка. Используются в квартирах нечасто, преимущественно применяются в крупных производственных помещениях.

Специальные формы кабель-каналов

Под специальными формами понимают такие кабель-каналы, которые дают дополнительную безопасность для розеток, проводов, кабелей в помещении. Предназначаются для офисов, квартир, специальных производств.

В описанном варианте применения кабель-канала последний будет служить своеобразным радиатором. Мощность светодиодной ленты низкая, размеры ее отдельных элементов малые. За счет применения кабель-канала свет будет рассеиваться с нужной интенсивностью.

Существуют ситуации, когда проводке, кабелям требуется более надежная защита, например, во влажных помещениях. Иногда некоторые пучки проводов приходится перемещать в процессе эксплуатации, поэтому следует покупать особый гибкий кабель-канал. Основа его плотная, зато создана из отдельных секций и может легко транспортироваться без риска разрыва кабелей.

Это интересно: Двойные межкомнатные двери — обобщенный взгляд

Мелочи Legrand

Переходники с разных типов кабель каналов. Они позволяют состыковать напольный канал с настенным или колонной в любых вариациях и размерах;
Разделительные перегородки. Эти вспомогательные элементы вставляются внутрь кабель канала и разделяют кабели (например интернет и силовые) на разные блоки;
Несущие перегородки. Если вы хотите разделить широкий кабель канал на 2 или 3 части с отдельными крышками, то и это можно сделать;
Зажимы для кабеля достаточно прочно удерживают провода внутри не деформируя их и не позволяя запутаться;
Накладка на стык крышек – эстетично прячет стык;
Накладка на стык каналов – аналогично стыкует короб;
Специальные рамки под розетки и выключатели для кабель каналов в смонтированном виде дают ощущение монолитной конструкции (ассортимент – более 200 видов);
Гибкая крышка – Ноу Хау от Legrand. Такая крышка позволяет кабель каналам Legrand выглядеть монолитно даже на внутренних и наружных углах, значительно упрощает монтаж и повышает ремонтопригодность всей конструкции;

Гибкая крышка короба Legrand

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Пластиковые кабель-каналы, их разновидности и размеры

Форма, материалы и размеры

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

Дополнительные элементы

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Открытая проводка в пластиковых трубах

Более удачный вариант, электрические кабели прятались в пластиковых трубах, что намного лучше смотрелось на стенах. Кроме того, пластиковые трубы служили дополнительной защитой от механических повреждений.

Недостатки – сложность монтажа и регламентного обслуживания. Электрики еще помнят, с каким трудом приходилось протаскивать кабели по трубам, особенно если имелись повороты.

Часто трубы проходилось разрезать, а после протягивания кабелей соединять муфтами. Еще один существенный недостаток – большие сложности во время производства ремонтных работ. Благодаря низкой стоимости открытая проводка в пластиковых трубах довольно часто используется и сегодня.

Открытая проводка в пластиковых трубах

Наружная проводка

Монтаж электропроводки в гофре

Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

Монтаж выполняется с применением минимального количества инструментов.
Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
Можно без проблем добавить точки подключения.

Единственным неочевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 — 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Система кабель каналов с розетками установлеными над каналом.

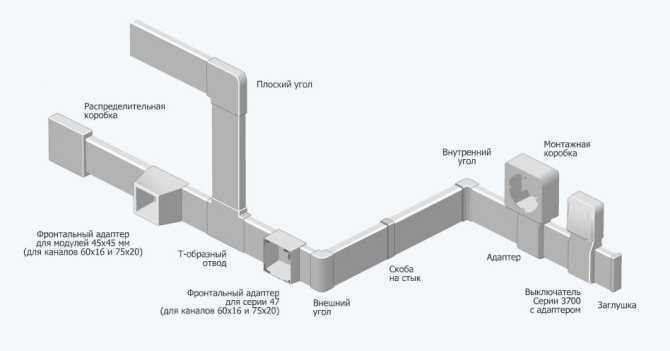

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый — всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

кабель канал с встроенными розетками

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

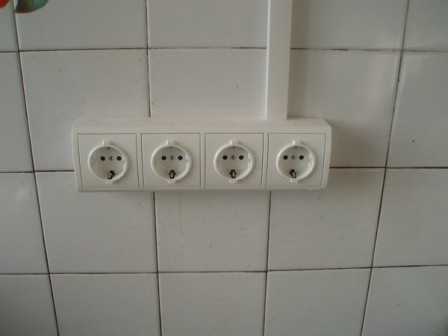

Использование миниканала для дополнительного блока розеток кухни
