Как правильно сделать межэтажное перекрытие по деревянным балкам?

Отделка потолка балочного перекрытия

Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.

Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.

Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.

Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.

Рекомендации для выбора перекрытия

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности

Для укладки перекрытий между этажами чаще всего используют сухой тип дерева. Стоит отметить, что для получения такого материала, бревна сушатся 1 – 2 года.

Чаще всего специалисты советуют останавливать свой выбор на хвойных видах дерева, так как они обладают наилучшим показателем прочности. Кстати, сосновые бревна лучше всего противостоят негативным факторам окружающей среды. Пролет и количество материала рассчитывается с учетом определенных строительных хитрых умений. Далее мы рассмотрим основные способы увеличить способность выдержать нагрузку:

• Если балки укладывать рядом, то сумма нагрузочной способности, рядом лежащих элементов, объединяются. Так, если одно бревно выдерживает 6 сотен килограмм, то две смогут перенести давление в 1200.
• Усиление прочности деталей конструкции в четыре раза выполняется укладкой балок одна на другую.
• Балки рассчитывают по такой технологии: величина сечения обычно составляет больше 4 части длины. Таким образом, если толщина равна 6 метрам, то длина должна составлять 24 см.

Учтите, что оптимально выбранные балки помогут продлить эксплуатационный срок конструкции, а также повысить ее устойчивость.

Технология укладки балок на деревянные стены: метод врезки в верхний венец

Если говорить о зданиях с несущими стенами, выполненными из дерева, в этом случае происходит врезка балки между двух частей верхнего яруса венца сруба. Для монтажа конструкции необходимо предварительно произвести обработку материала антисептика и обеспечить самим балкам достаточное время на просушку. При прямоугольном сечении балки следует располагать ребро более широкой стороны по вертикальной оси, таким образом повышается жесткость конструкции. Конец балки спиливается под углом в 60°. Кроме того, торец обмазывается специальными растворами (битумная мастика) и помещается между слоев рубероидного материала. Раскладку балок следует производить от стен к центру пролета. Расположение крайних балок корректируется с помощью уровня, перпендикулярность поверхностей контролируется с помощью длинного бруска, который опирается ребром на поверхность. Если неровности выше допустимых значений, можно внести коррективы, подкладывая доски необходимой толщины. Последние необходимо смазывать битумной мастикой и помещать в гнездо. Балки, лежащие между ними, уже можно выравнивать по образцу крайних балок.

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

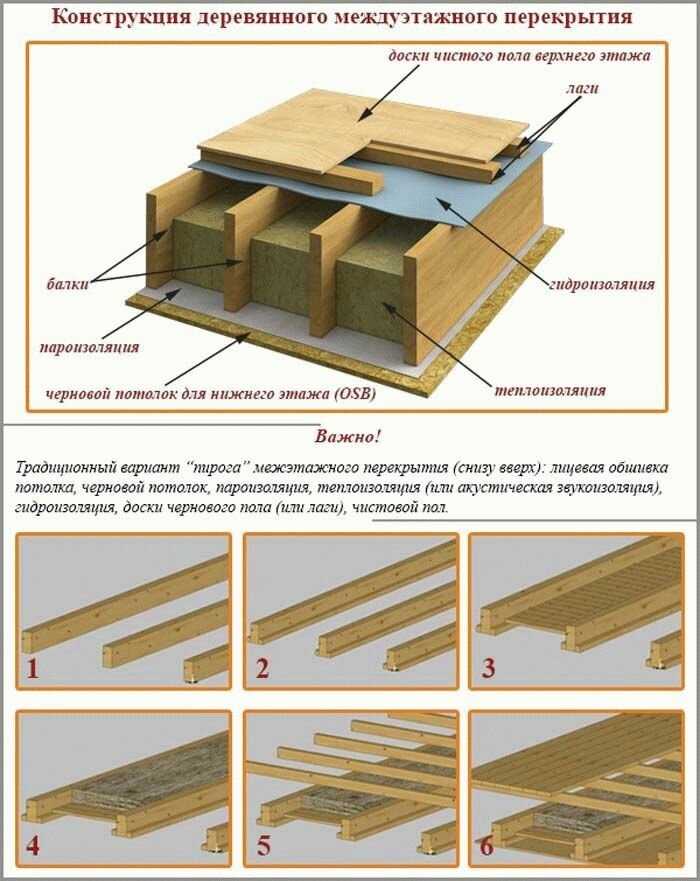

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

• обычный шлак, который засыпается в промежутки между балками;
• минеральную вату;
• пенопласт;
• керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

• быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
• обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
• удерживать слой покрытия, необходимого для сохранения тепла по этажам;
• их установка своими руками должна быть максимально надёжной.

Функции

Конструкция чердачного перекрытия зависит от размера дома и характера использования подкровельного помещения. Чердак является своего рода воздушной прослойкой, отделяющей отапливаемое пространство первого этажа и крышей и термоизолирующей ее.  Его пол выполняет следующие функции:

1. Несущую. Перекрытия между верхним этажом и чердаком выполняют несущую функцию, поэтому они должны быть достаточно прочными, надежными, ведь по нему передвигаются люди, устанавливается оборудование, места хранения.
2. Изолирующую. Помещение неотапливаемого чердака имеет температуру не на много выше уличной. Поэтому перекрытия выполняют термоизолирующую функцию, предотвращая выхолаживание отапливаемого жилого этажа. Чтобы сохранить тепло в их состав входит слой утеплителя.

Помните, что от правильности и качества выполнения работ по обустройству чердака зависит температурный режим, комфорт, безопасность проживания в доме. Поэтому лучше доверить проектирование, монтаж или ремонт перекрытий профессиональным мастерам.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

• По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
• Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
• Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

• Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
• Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

• Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
• Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
• На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
• В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
• Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

• В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
• В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
• Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
• Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
• Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

• подвальное (цокольное, нижнее);
• чердачное (верхнее);
• межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

• цельный брус;
• сбитые доски;
• окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

• конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
• все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
• межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.
