Дюбели для теплоизоляции (утеплителя)

Что представляет собой крепежный грибок

Изделие состоит из двухэлементной пустотелой ножки (гильзы) и широкой плоской шляпки, и по своему внешнему виду напоминает гриб, отсюда и название этого крепежа – грибок, зонтик. Благодаря широкому зонтику теплоизоляционный материал надежно закрепляется на вертикальной или горизонтальной плоскости строительной конструкции.

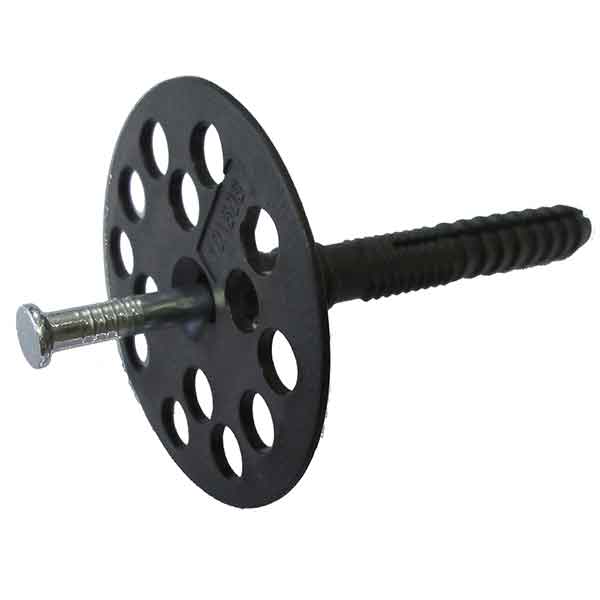

Крепежный грибок состоит из шляпки, ножки и сердечника

Ножка имеет полую сердцевину, куда вставляется специальный дюбель. Низ ножки оснащен распорными выступами по типу «ерша», которые располагаются по бокам разрезанной по вертикали ножки. Благодаря такой конструктивной особенности изделия, оно может расширяться в теле конструкции, надежно зацепляясь заостренными выступами за структурные волокна базового материала. Дюбель вставляется в ножку через отверстие в шляпке и вкручивается в несущую конструкцию. Функции зонтика-шляпки не дать крепежному элементу пройти через рыхлый материал утеплителя, одновременно распределяя нагрузку по его плоскости.

Конструкций этого крепежного элемента существует несколько, но все они призваны выполнять одну единственную функцию – удерживать рыхлый материал утеплителя в заданном положении. Как правило, шляпка изготавливается из полипропилена, сердечник из оцинкованной стали. Встречается крепёж для супермягкого утеплителя, где зонтики изготавливаются из нейлона, которые называются рондолями. Есть еще расширительные шайбы, которые увеличивают контактную площадь изделия и теплоизоляционного материала, тем самым сохраняя его структуру в неизменном виде.

Расширительные шайбы увеличивают площадь контакта грибка с утеплителем

Изделия, имеющие шляпку из пластика в форме зонтика, идеально подходят для крепления пенопласта, различных видов минеральной ваты, фольгированного пенополистирола, пеноплекса, стекло- и шлаковаты.

Изготовленный по современным технологиям, такой крепеж обладает достаточно высокими техническими показателями.

Разновидности фасадных дюбелей

Все фасадные дюбели различаются по следующим признакам:

• материалы изготовления;
• конструктивные особенности;
• назначение;
• размерный ряд.

Виды материалов

Фасадный дюбель может включать в свой состав детали из металла и полимерного материала. Причем, анкерная часть практически всегда — пластиковая (чаще всего из стеклопластика). Пластик обладает гибкостью, необходимой для заполнения всего диаметра отверстия, подготавливаемого в основании перед монтажом. Благодаря этому крепеж плотно входит в стену и надежно фиксируется в ней.

Стержень фасадного дюбеля может изготавливаться как из полимера, так и из металла. Металлическая распорка обязательно проходит антикоррозийную обработку (в частности, оцинковку) и характеризуется высокой прочностью — такой крепеж подходит для монтажа тяжелых утеплителей на плотных основаниях. Минусом является высокая теплопроводность металла — которая, впрочем, минимизируется за счет применения термоголовки из полиамида.

Полимерный стержень изготавливается из нейлона, полистирола, полиамида. Он не нуждается в антикоррозийной обработке, поскольку не боится влаги. При этом, обеспечивается нужный уровень прочности: полимерный крепеж легко выдерживает не слишком тяжелый утеплитель из пенопласта и минваты. Его можно крепить к газосиликатным блокам, пенобетону, пустотному кирпичу и к другим основаниям.

Преимущества полимерной продукции:

• требуемая атмосферостойкость;
• небольшая теплопроводность (не снижает эффективность изоляции);
• малый вес;
• доступная цена.

Существуют также композитные дюбели со стеклопластиковым стержнем. Они устанавливаются в любое основание и позволяют закреплять даже наиболее толстый утеплитель, поскольку достигают в длину 60 см. В комплекте композитного крепежного изделия может присутствовать шайба, диаметр которой достигает 10 см.

Конструктивные особенности

Фасадные дюбели различаются конструктивно. Стержень крепежного изделия может иметь вид гвоздя или шурупа (с резьбой). Также различают анкерные и тарельчатые дюбели.

Анкеры используются для жесткого крепления фасадных конструкций, в то время как тарельчатые изделия подходят для монтажа изоляции. Головка у анкера бывает с прямым или крестообразным шлицем, а также в форме шестигранника.

Тарельчатый дюбель («гриб») отличается большим диаметром шляпки. Благодаря увеличенной площади давления, материал утеплителя не разрушается в процессе крепления. Шляпка, как правило, изготавливается из полимерного материала и не имеет шлица — стержень забивается в отверстие с анкерным элементом ударным способом.

Области применения

В соответствии с конструктивными особенностями, можно выделить две области применения фасадного крепежа:

1. Монтаж конструкций (профилей, различных каркасов для навесных и сборных систем).
2. Крепление тепло- и звукоизоляции к фасаду.

Для монтажа конструкций применяется анкерный дюбель. Тарельчатые элементы используются для монтажа утеплителя — в основном, с внешней стороны стен жилых домов, а также разного рода нежилых зданий и сооружений. Фасадные дюбели позволяют надежно крепить конструкции и материалы ко всем основаниям, будь то газо-, пено- и любой другой блок, керамический и силикатный кирпич или бетон.

Размеры фасадных дюбелей

Как уже было сказано, фасадные дюбели выделяются увеличенной длиной стержня и шириной шляпки. Длина изделия — как правило, больше 10 см. Типовая шляпка в диаметре — 6 см. Кроме того, иногда дополнительно используется прижимная гайка, диаметр которой достигает 8 см и более, что увеличивает прижимную силу и обеспечивает лучшую фиксацию

При подборе дюбеля подходящего типоразмера следует обращать внимание на следующие размеры:

• длина анкерного элемента;
• длина распорной части;
• диаметр шляпки.

Выбор крепежа зависит от габаритов монтируемого утеплителя, а именно — от толщины плиты пенополистирола или минеральной ваты.

Как производится монтаж теплоизоляции дюбелями-грибками

Перед тем, как начать укладывать утеплитель, необходимо рассчитать нужное количество крепежных элементов и их длину, исходя из толщины теплоизолятора и вхождения сердечника на 5 см в материал утепляемой конструкции.

Расчет длины дюбелей при креплении утеплителя на кирпичную стену

Расчет количества и длины дюбелей

Количество крепежных изделий определяется в зависимости от выбранной схемы расположения дюбелей.

Установка грибков на стыках позволяет уменьшить количество отверстий в утеплителе

В первом варианте предполагается расходовать до 6 изделий на один квадратный метр утеплителя. При этом 4 штуки гвоздя крепят по углам листа либо мата, отступая от края на 5-7 см, остальные располагают равномерно по центру.

По второму варианту установка дюбелей производится в месте схождения нескольких плит теплоизоляции. При этом один зонтик удерживает сразу края четырех матов минваты или листов пенопласта. Один крепежный элемент монтируется по центру утеплителя. Такой вариант будет самым экономичным, если позволяют размеры зонтика.

Больше крепежа придется устанавливать на углах зданий, если утепляется фасад, и на высоте, поскольку там большая ветровая нагрузка.

Рекомендуется использовать по 7 дюбелей на 1м2 утепляемой площади, если высота здания превышает 8 метров, и по 9, если сооружение имеет высоту 20 метров и более. При этом нужно увеличивать количество грибков на угловых участках фасада.

Поэтапная технология утепления с использованием крепежа в виде грибков

Перед тем как начать крепить теплоизоляцию грибками, необходимо проложить пароизоляционный материал, который кроме своей прямой функции может выступать, как дополнительное крепление минераловатных изделий или плит пенопласта.

Монтаж фольгированной пароизоляции с помощью грибков

Весь процесс монтажа состоит из нескольких несложных операций:

• Поверхность размечается для просверливания отверстий под сердечники из расчета шагового расстояния 0,8 м по горизонтали и 0, 3 м по вертикали.
• После этого в стене и утеплителе делаются отверстия Ø 1см, глубина которых превышает длину ножки на 0,5 – 1 см. Диаметр сверла должен соответствовать толщине ножки.
• Пластиковая гильза вручную, без использования молотка, вставляется в проделанное отверстие. Далее сердечник уже вставляется в гильзу и забивается в базовую поверхность до упора. Центральная часть зонтика закрывается специальной защитной крышкой.

При использовании расширительных шайб, последние устанавливаются на пластиковую гильзу перед монтажом сердечника.

Установка стартовой планки

Перед началом укладки утеплителя монтируется стартовая планка внизу стены, которая будет поддерживать теплоизоляцию, чтобы под собственным весом она не сползала вниз.

В случае монтажа утеплителя на клей, установку грибков производят после полного высыхания клеевого раствора. Стыки между отдельными элементами утеплителя заделываются монтажной пеной либо фольгированным скотчем, если производится монтаж пеноплекса, пенопласта и прочих аналогичных материалов.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

• полипропиленовые;
• нейлоновые.

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Все элементы крепежа производятся из полипропилена высокой ударной прочности Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

• хорошая устойчивость к агрессивным средам;
• небольшая стоимость;
• сниженная теплопроводность, в результате чего не создаются мостики холода;
• способность выдерживать значительные температурные перепады;
• длительность эксплуатации – они не ржавеют и не гниют;
• могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Грибок для крепления утеплителя состоит из пластиковой гильзы и металлического сердечника Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

• высокая стоимость;
• образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
• слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Термоголовка, которой оснащен металлический сердечник, позволяет избежать образования мостиков холода. Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

Функциональность крепежных элементов

Грибок для крепления утеплителя часто используется в неблагоприятных условиях окружающей среды. Поэтому и пластиковые элементы, и металлический сердечник должны обладать особыми техническими свойствами:

• механической прочностью;
• устойчивостью к ультрафиолетовому излучению и агрессивной среде;
• выдерживать нагрузки от массы утеплителя в зависимости от его типа и вида финишной отделки;
• низкой степенью теплопроводности;
• переносить резкие смены температурного режима;
• иметь высокую сцепляемость с материалом базовой поверхности.

Прочность дюбеля и самого грибка должна быть такой, чтобы при вкручивании или забивании в отверстие стены, потолка, кровли при их утеплении, эти элементы не разрушались.

Устойчивость к ультрафиолету необходима, когда стены обложенные утеплителем, закрепленным дюбелями-зонтиками, длительное время остаются под лучами солнца. Изделия также должно хорошо сохраняться в слое штукатурки, когда проводится утепление фасадов мокрым способом, то есть, выдерживать щелочную среду и при этом не ржаветь. Поэтому сердечник и выполняется из оцинкованной стали.

Нагрузки от веса утеплителя хоть и не такие большие, как от других видов строительных материалов, но все же достаточные, если например, учитывать площадь утепляемого фасада с последующим оштукатуриванием. Если производится крепление грибками, последние должны выдерживать не только вес утеплителя, но и цементного раствора.

Утепление стены с последующим оштукатуриванием

Низкая теплопроводность материала, из которого изготавливается дюбель-грибок, исключает образование в месте его прохода через слой теплоизоляции мостика холода. Изделие не должно разрушаться под воздействием положительных и отрицательных температур, что иногда случается с некачественными пластиками, которые могут использоваться для изготовления шляпки крепежа. Грибки должны обладать хорошей адгезией с материалом стен, потолков, самого утеплителя. Ведь часть сердечника должна находиться в теле базовой конструкции, удерживая на весу теплоизоляцию, а шляпка гриба при поклейке арматурной сетки по утеплителю соединяется с ней в единое целое.

Преимущества и недостатки фасадного дюбеля

Конструкция фасадного крепежа предполагает надежную фиксацию в стене даже при повышенной ветровой нагрузке. Крепежный элемент не боится перепадов температуры и влажности, а срок его службы в целом сопоставим с долговечностью строительных конструкций и оценивается в 50 лет (конкретный срок зависит от разновидности крепежа).

Преимуществом фасадных дюбелей является простота конструкции и сравнительно демократичная стоимость. Учитывая то, какую важную функцию выполняет данный крепеж — его цена более чем оправдывает себя. Более того, не рекомендуется экономить на покупке крепежных изделий для фасада, ведь от этого зависит надежность и долговечность отделки.

Большое достоинство фасадного дюбеля — относительная простота монтажа. Крепеж достаточно легко устанавливается на фасаде силами одного человека, с использованием минимального набора инструментов. Впрочем, монтаж лучше доверять опытным профессионалам, что гарантирует безошибочность выполнения работ. Полимерные дюбели отличаются малым весом и практически не нагружают строительные конструкции, что следует считать дополнительным плюсом.

Возможные недостатки:

• Снижение эффективности изоляции — при установке крепежа выполняются отверстия в материале основания, а металлические детали являются проводниками холодами.
• Трудоемкость монтажа — для качественного монтажа утеплителя используется большое количество элементов крепежа, каждый из которых нужно зафиксировать на фасаде.
• Необходимость правильного подбора и расчета крепежа.

Учитывая тот эффект, который достигается благодаря монтажу утеплителя, теплопотери из-за дюбелей не имеют практического значения. А профессиональный подход позволяет выполнять монтажные работы в сжатые сроки. То же касается подбора крепежа: специалисту не составляет труда определить оптимальный типоразмер и необходимое количество крепежных элементов в соответствии с особенностями отделываемого фасада.
