Установка сплит-системы своими руками

Второй этап установки сплит системы

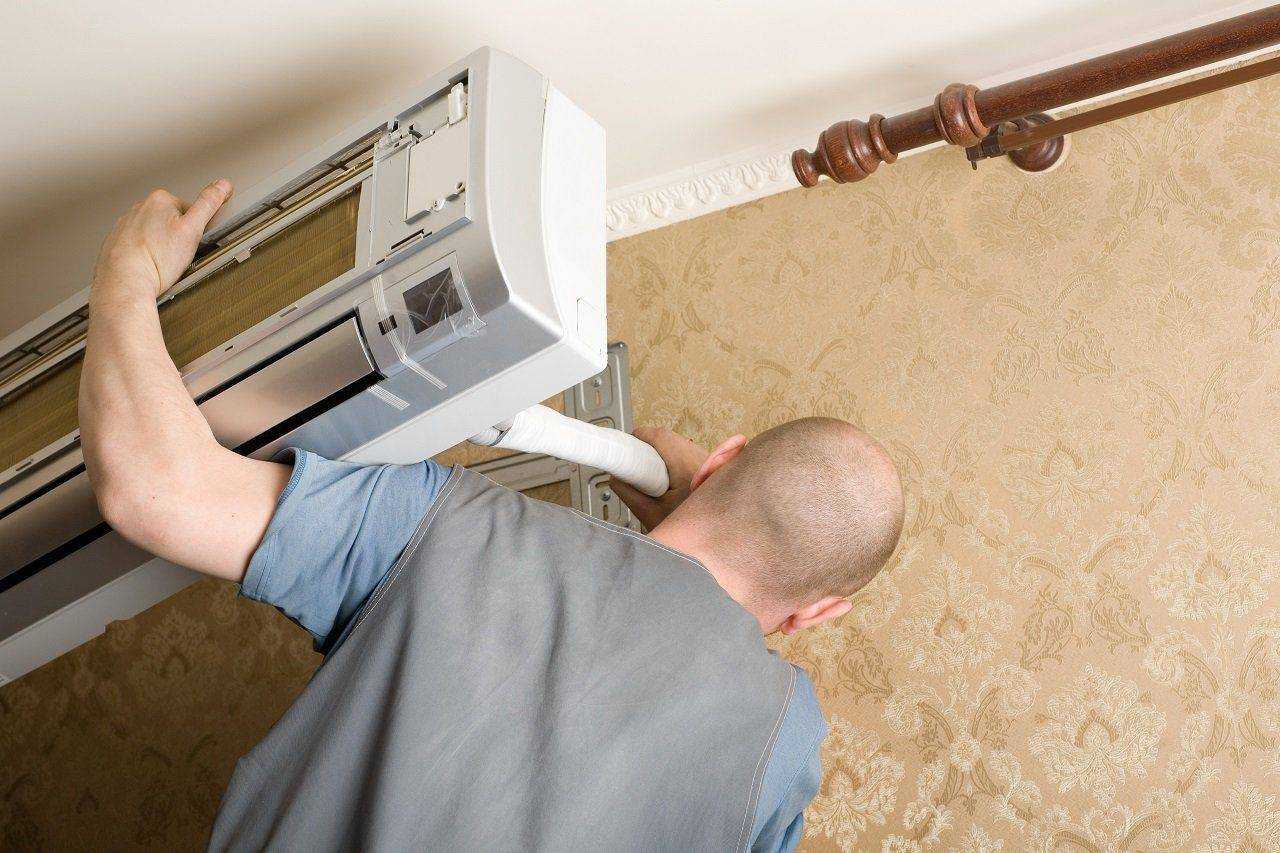

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

Особенности техники

Каждая модель техники для охлаждения воздуха в помещении имеет свои особенности, которые определяют функциональные возможности и варианты эксплуатации.

Оконные кондиционеры обладают свойствами:

Можно монтировать кондиционер в оконную раму или стену без посторонней помощи профессионалов, что поможет сэкономить много денег.
Из-за высокого уровня шума такие модели кондиционеров стоит устанавливать в нежилых помещениях.
Некоторые модели могут не только охлаждать воздух внутри помещения, но и создавать вентиляцию.
В процессе эксплуатации дозаправка охладительной жидкостью производится редко. Обычно достаточно одной заправки в год при активном использовании приспособления.
Фильтры легко менять, демонтировать и чистить. Обычно фильтр устроен в компактной кассете, которая выдвигается после первого нажатия.
Элементарный принцип управления устройством. Обычно для этого используется электронная панель или пульт.

Благодаря эргономичному дизайну и упрощенному устройств, что делает их мобильными. При необходимости можно без особых проблем переустановить приспособление в другую комнату. При этом не нужно тратить деньги – достаточно немного времени для проведения монтажных работ.

Описание деталей кондиционера

Наружный блок кондиционера

Поток воздуха обдувает кондиционер. С этой целью в системе устанавливается вентилятор.

За охлаждение фреона и его конденсацию отвечают конденсатор/радиатор. Воздух, продуваемый через конденсатор, нагревается.

В компрессоре фреон сжимается и в таком состоянии движется по холодильному контуру. Используются компрессоры следующих типов:

спиральный (scroll);
поршневой.

Поршневые системы более дешевые, но менее надежные. Их надежность особенно снижается, если температура наружного воздуха понижается слишком существенно.

В конструкциях реверсивных кондиционерах (вырабатывающих холод и тепло) присутствует четырехходовый клапан. Когда устанавливается режим обогрева, с помощью клапана направление движения фреона меняется. Тогда предназначение внутреннего и наружного блоков меняется по факту:

внутренний блок начинает работать на обогрев;
наружный блок осуществляет охлаждение.

Лишь на инверторных моделях присутствует плата управления. Если модель не инверторная, вся электроника обычно размещается во внутреннем блоке. Учитывается, что высокая влажность и значительные перепады температуры способны заметно снизить работоспособность электронных компонентов.

Блоки внутренний с наружным соединены медными трубами. А трубы крепятся штуцерными соединениями.

Перед входом компрессора присутствует фильтр фреоновой системы. Фильтр предназначается для защиты компрессора от проникновения мелких частиц (прежде всего, медной крошки). Они попадают в систему, когда конденсатор монтируется.

Но если монтаж выполнялся с нарушением технологии, в систему могло проникнуть много мусора. Тогда рассчитывать, что фильтр справится с проблемой, не стоит.

Клеммник предназначается для подвода электронных кабелей. Клеммники и штуцерные соединения защищены быстросъемной крышкой. Есть модели, где защитная крышка прикрывает лишь клеммник, зато штуцерные соединения остаются не прикрытыми.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

Прямое подключение к розетке.
Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

климатическим системам оконного типа;
любым при мощной электрической сети в жилом помещении;
временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

схему работы кондиционера;
общую схему подключения;
электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

старая проводка с использованием алюминиевой проволоки;
некачественное сечение проводов, которые могут не выдержать нагрузки;
отсутствие заземления и защиты от перепада напряжения;
критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
медная проводка;
соответствие диаметра провода требованиям;
наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Вопросы-ответы

Можно ли устанавливать кондиционеры рядом с газовым оборудованием?

Расстояние между кондиционером и газовым оборудованием должно быть не менее 40 см.

Какой запас прочности должны иметь кронштейны для крепления внешних блоков кондиционеров на фасадах зданий?

Кронштейны должны обладать 2-3 кратным запасом прочности.

Можно ли крепить внешний блок кондиционеров на декоративных элементах зданий?

Правила установки кондиционеров на фасады запрещают крепить их к декоративным элементам фасадов.

Существуют ли нормативные ограничения по установке внешних блоков кондиционеров на многоэтажных домах?

Для установки кондиционера на фасаде многоэтажного дома необходимо получить согласие от жильцов дома и органа местного самоуправления.

Где лучше расположить кондиционер в каркасном доме?

Выбор места установки кондиционера в каркасном доме зависит от его мощности. Для исключения нежелательной вибрации на стены приборы внешний блок устанавливают рядом с домом на земле. Второй вариант устройства кондиционирования дома – установка 3-х мульти сплитов на фундаменте задней стенки здания.

Установка кондиционеров в жилых помещениях должна вписываться в существующий интерьер, обеспечивать максимальную эффективность работы оборудования и быть безопасной. Неправильная установка приборов может привести к их выходу из строя.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Требования к монтажу

При установке изделия в оконный блок, крепление осуществляется непосредственно в конструкции последнего. При этом надо учитывать, чтобы решетки для забора воздуха не перекрывались — иначе электрический двигатель кондиционера из-за отсутствия нормального притока воздуха быстро перегреется.

Самостоятельно устанавливать бытовые приборы такого класса весьма трудоемкая работа, она требует определенных технических знаний, умения, аккуратных и точных действий. Малейший перекос плоскости окна и изделия чреват негативными последствиями, а любая халатность может привести к повреждению дорогостоящего оборудования. Если вы все же решились проводить монтаж кондиционера самостоятельно, надо ознакомиться со следующими важными моментами.

Для любой конструкции такого изделия предполагается прокладка отдельной линии электрической проводки, обязательная установка УЗО (устройство защитного отключения) в квартирном щитке. Подключать оконного типа кондиционер надо в отдельную розетку, использовать переноски категорически запрещается.
Между корпусом кондиционера и оконным блоком не должно быть никаких зазоров, во избежание сквозняков и прочих негативных воздействий на эффективную работу изделия.

Только четкие выполнения последовательных действий при монтаже оборудования смогут обеспечить нормальную эксплуатацию и стабильную работу изделия.

Что важно знать об установке кондиционера?

Сплит-система состоит из внешнего блока кондиционера, устанавливаемого с уличной стороны, и внутреннего, монтаж которого производится непосредственно в помещении. Между блоками прокладываются электрические и фреоновые коммуникации. Подсоединение осуществляют квалифицированные специалисты, использующие в своей работе специальный инструмент.

Внешний блок должен быть защищен от различных воздействий, которые могут повредить прибор: проливной дождь, падающие сосульки или снежные лавины с крыши. Конструкция монтируется на внешней стороне здания с применением качественных элементов крепления. Желательно устанавливать прибор на теневой стороне, под окном с открывающейся створкой, что обеспечит удобство для проведения технического обслуживания.

К расположению внутреннего блока также выдвигаются некоторые правила:

он должен быть легкодоступен;
сверху блока не мешает установить козырек для защиты от осадков и прямых солнечных лучей;
в радиусе 0,5-1 м от внешнего блока не должно быть деревьев, иначе при ветре ветки и листья могут попадать на лопасти устройства;
размещать внешний блок на застекленном балконе – плохая идея, он может перегреться и выйти из строя;
внешний блок нельзя монтировать вблизи газопровода. При работе он может сильно нагреваться, а высокая температура и газ – это катастрофа.

Также существуют моноблочные кондиционеры напольного и оконного вида. Конструкция предельно простая, все рабочие компоненты погружены в один корпус.

При установке кондиционера обязательно учитывайте отвод конденсата. Нельзя допускать, чтобы вода попадала на стену. Исключить подобные намокания позволит монтированная система канализации, которую также можно включить в проект монтажа оборудования.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

от бухты делается отрез необходимой длины;
края расправляются, и устраняются все заусеницы;
на концах устанавливаются заглушки и пробки;
надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера

Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

Внутренний блок состоит из следующих компонентов:

передней панели;
фильтров грубой и тонкой очистки;
испарителя;
вентилятора;
горизонтальных и вертикальных жалюзи;
индикаторной панели;
платы управления;
поддона для сбора конденсата;
штуцерных соединений.

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов
