Блок автоматики для насоса джилекс и других марок: схема подключения- инструкция +фото и видео

Особенности электронной автоматики

Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:

1. Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
2. Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.

Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок. Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет

Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

• отключить датчик от электросети;
• снять защитный кожух;
• вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
• накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Автоматика для насоса без гидроаккумулятора

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.

Насосная автоматика

Управление и контроль за всеми установленными в системе  апаратами обеспечивает блок автоматики. На него возложена задача по включению-выключению электромотора, защита от «сухого пуска» насоса, предупреждение аварийных ситуаций в цепях электроснабжения.

Автоматический блок содержит:

• Устройства защиты обмоток электродвигателя от перегрева и фазного перекоса в сети.
• Реле давления, регулирующее момент снижения давления в сети до предельного минимума и включения мотора, с последующим выключением в момент достижения рабочего значения.
• Защита от включения двигателя при отсутствии воды в насосе.

Насосная автоматика делится на три разновидности:

• Универсальная
• Для установки в системах с гидроаккумулятором
• Для систем без него

В зависимости от сложности и функциональности устанавливают системы автоматики трех поколений:

• Простотой, надежностью и доступностью отличается механическое управление.
• Электромеханические системы второго поколения характеризуются совершенным управлением и защитой основных узлов. Получили наибольшее распространение.
• Электронная система, включающая цифровые приборы, микрочипы и импульсное управление двигателем насоса. Устанавливается для моделей погружных насосов с частотным регулированием оборотов.

Которую модель выбрать, как организовать систему полива?

Опытные дачники знают, что нельзя поливать грядки недавно поднятой из глубины холодной водой. Растения испытают шок и начнут болеть – у них будут гнить корни. Потому, поднимаете воду наверх, заполняете ею бочки или другие ёмкости. Пусть 1-3 дня отстаивается, нагревается и можно использовать для полива.

Погружные модели

Многие приобрели и довольны работой российского Вихря СН-100. У изделие качественная сборка, благодаря чему, агрегат долго бесперебойно работает. Погружные насосы, рассчитанные для работы в чистом источнике эксплуатируются, когда 1100 Вт их мощность. Они могут качать воду с глубины 60 м и более. 3 куб. м/ч – средняя скорость бесперебойной работы. Скважина под это оборудование делается в 100 мм.

Если в воде есть примеси, то специалисты рекомендуют оборудование только из нержавейки. Ранее эта модель стоила 15 тыс. руб. Насос Вихрь ДН-400 от того же производителя может работать на глубине всего 8 м. Напор струи отличный.

Малыш-М – эта модель малопроизводительная, но и недорогая. Ранее стоил всего 3500 руб. Насос центробежный. Будет подавать воду, температура которой до +35С. Он вертикальный, а конструкция поплавковая.

Если из глубины перекачивать жидкость не нужно, а требуется отличный напор, то отдайте предпочтение насосу погружного вида Ливгидромаш Малыш-М БВ 0.12-40. Он отлично работает, при погружении до 3 м и даёт струю в длину 40 м. Ранее стоит 2700 руб. Работает отлично при 240 Вт. По сравнению с аналогичными считается маломощным, но часто для дачников такого агрегата достаточно. 1,5 куб. м в час – его производительность. Wilo-Drain TMC 32 H 102/7,5x.

Узнать о тонкостях и возможных ошибках при установке насоса для системы полива вы можете, ознакомившись с видео:

Приобретайте надёжный насос для воды. Лучше всего из нержавейки. Если у вас не глубокая скважина 3-10 м и вода нужна для полива огорода, умывания на даче, то приобретайте насос недорогой, обычной мощности. Если скважина на участке от 20 м, но нужен мощный с большой производительностью агрегат. Такой после чтения технических характеристик и совета продавца-консультанта и покупайте.

Решили бурить артезианскую скважину

Со временем поняли, что нужно пробурить одну скважину на питьевую воду, и забыть про головняк с водоочистками. Скважину им пробурили глубиной 180 метров, с дебитом 25м³ в час. Жесткость воды в этой скважине 5 °Ж, эта вода мягче более, чем в пять раз!

Теперь нужно от одной скважины запитать водой три дома и цех. Трубопровод сделали из 50 мм полиэтиленовой трубы. Присоединили его к каждой существующей системе водоснабжения домов.

Кессон заказчик строить не захотел, поэтому установили полимерный колодец. Он делается быстрее, чем кирпичный, а стоит примерно столько же.

Установили скважинный насос и сделали автоматизацию насоса по давлению. Настроили реле давления так, чтобы скважинный насос включался при давлении 2,5 бара, выключался 3,5 бара.

Для компенсации гидравлических ударов в кессоне устанавливается гидроаккумулятор. В моем случае, заказчик не захотел ставить гидроаккумулятор в кессон по двум причинам:

Если источник водопотребления один, например скважина работает на один дом, то можно разместить гидроаккумулятор на входе водопровода в этом доме. Но в моем случае скважина должна обеспечивать водой три дома и маленький цех по производству сыра.

Так как изначально строилось все поочередно, оказалось что в домах и цехе есть 24-литровые гидроаккумуляторы, которые работали с насосами маленьких скважин. В цехе стоит 300 литровый гидроаккумулятор.

Запустили большой скважинный насос, и выяснилось что маленьких гидроаккумуляторов не хватает, не гасят они гидроудары, так как должны. В цехе работает все офигенно, а в домах печалька, когда включается скважинный насос, аж водопроводные трубы в доме трясутся.

Заказчик мне говорит, что спать ночью страшно, кажется, что в водопроводе что-то лопнет и зальет водой весь дом.

Я предложил установить частотный преобразователь. Он плавно запускает и останавливает скважинный насос, и может поддерживать заданное в настройках давление.

Насос установлен однофазный, с выносным конденсатором. Я установил частотный преобразователь ERMAN ER-G-220-02.

В колодец поставил электроманометр. Он будет передавать информацию о давлении воды в водопроводе на частотный преобразователь.

Манометр с частотным преобразователем соединил проводом, который снял с реле давления.

Настроил параметры частотного преобразователя, теперь заказчик доволен, гидроударов нет, напор воды всегда поддерживается на одном уровне.

А вы сталкивались с гидравлическими ударами?

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

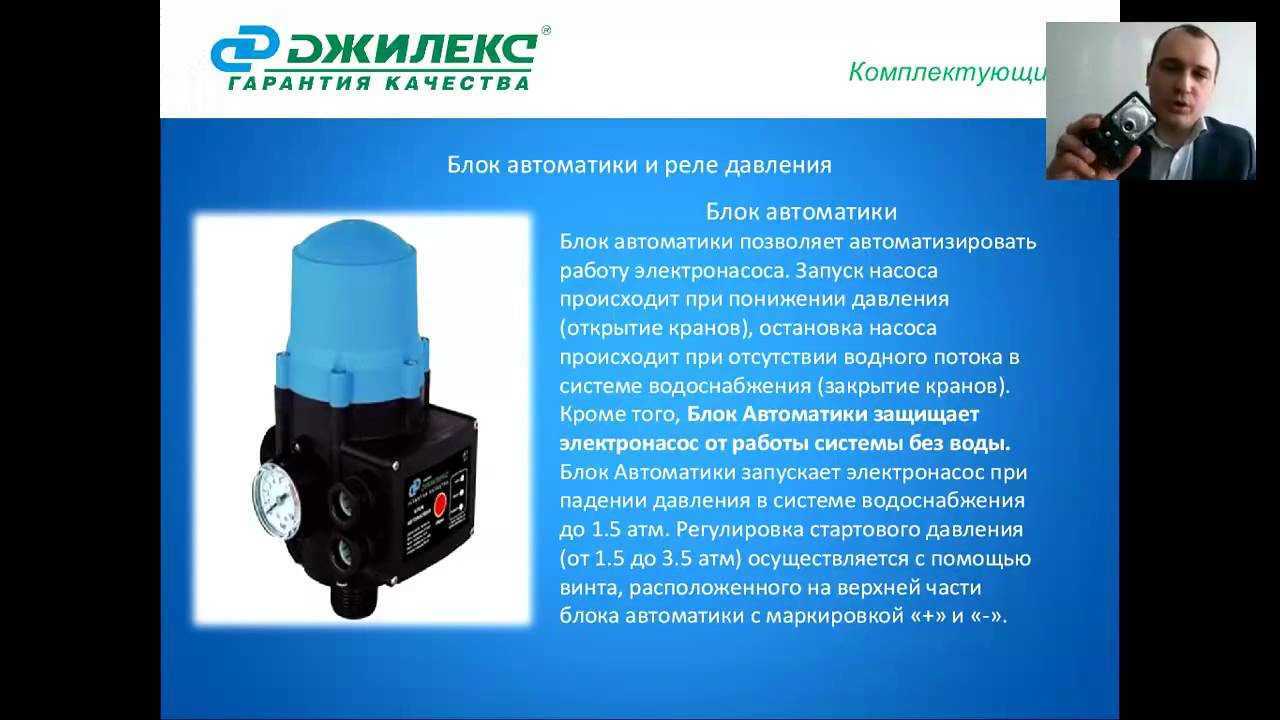

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

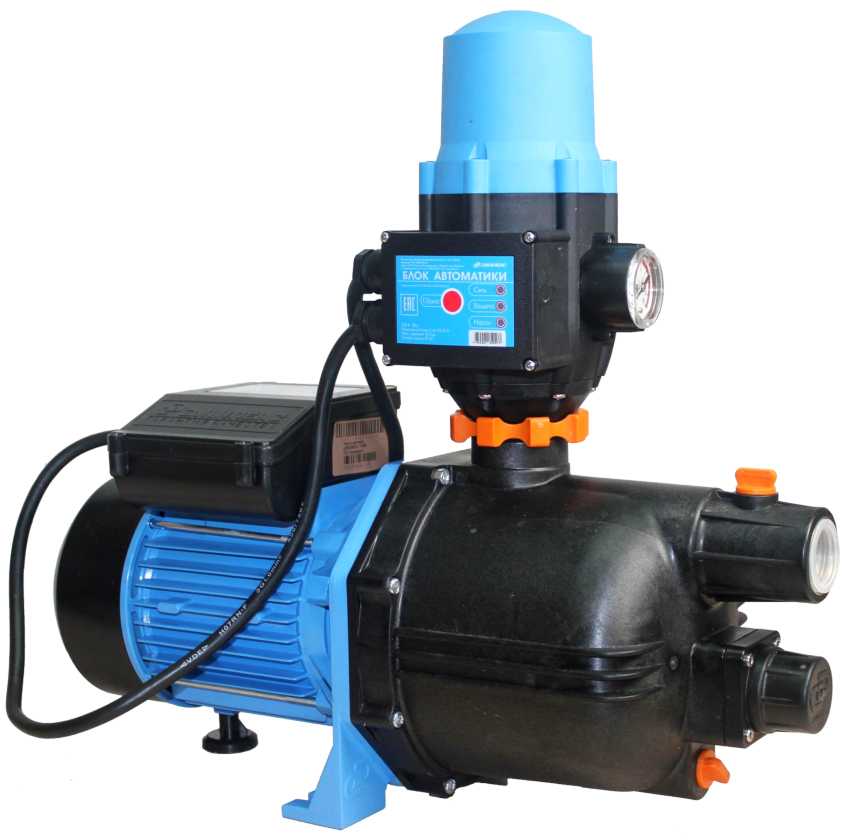

Отлично зарекомендовала себя и автоматика «Джилекс»

• имели пропускную способность до 100 л/мин.;
• работали от напряжения в сети не выше 230 Вт;
• сила тока составляла 6-8 А;
• перекачиваемая вода не превышала температуру 75 °С;
• труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

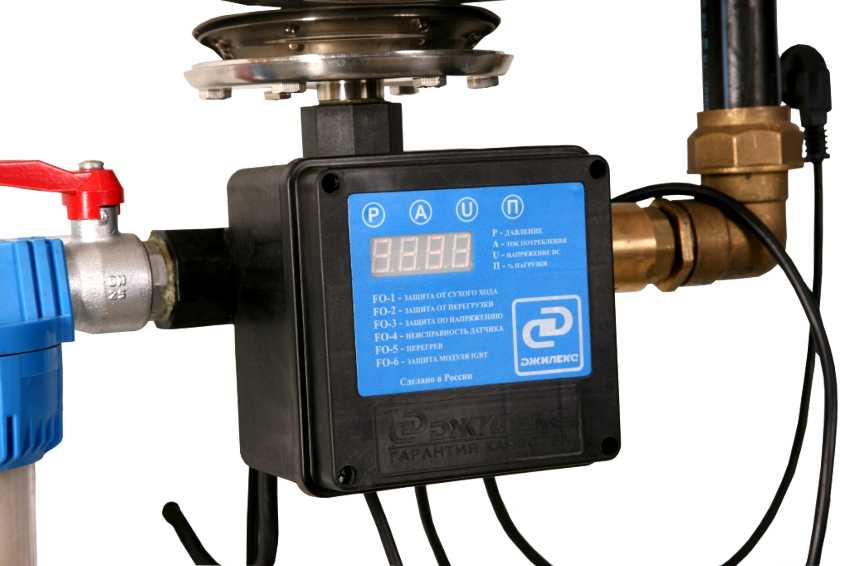

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Установка погружной помпы и ее подключение

Возможны 2 варианта монтажа — через оголовок в кессоне, где находится все оборудование, или посредством адаптера. Тогда автоматика размещается в здании. Ее выбирают исходя из модели насоса для воды. К недорогой отечественной или китайской покупают такую же систему управления — с этими помпами возможности продвинутой автоматической системы полностью не реализуются. Для фирменных моделей необходимы соответствующие автоматические модули.

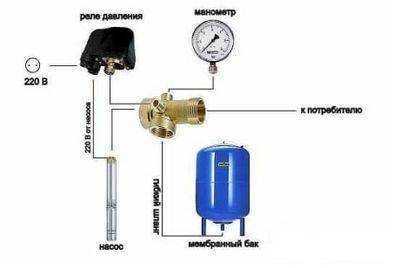

Подключение производится по линейной схеме обвязки. Начинают с гидроаккумулятора, если он используется:

• подматывают на резьбу фум-ленту, устанавливают «американку»;
• к ней подсоединяют переходник;
• к нему — манометр и реле;
• через фитинг трубу крепят одной стороной к переходнику гидроаккумулятора, другой — к насосу.

Дальше приступают к подготовке помпы:

• присоединяют подающий шланг;
• закрепляют на корпусе страховочный трос;
• его и кабель хомутами фиксируют на шланге;
• опускают в скважину.

Электрокабель через реле подключают к сети. Включают насос, начинается закачка воды в гидроаккумулятор. Открывают кран, спускают воздух, затем закрывают. Смотрят на показания манометра. Когда вода закачана, стандартное давление 2,8 атм. Включаться помпа должна при падении давления до 1,5 атм.

2 Какая автоматика применима для погружных насосов?

Блок автоматического контроля и управления Wilo

Всего существует три основных вида автоматики для погружных насосов. Они представлены так:

• Блок автоматики в виде пульта управления;
• Прессконтроль;
• Блок управления с механизмом поддержания стабильного давления воды во всей системе.

Первый вариант это простейший блок автоматики, что способен защитить насос от возможных перепадов напряжения и столь частых при работе насосного устройства коротких замыканий. Чтобы обеспечить полностью автоматический режим работы, блок автоматики данного типа нужно подключить или к реле давления, или к реле уровня.

В некоторых случаях возможно подключение к поплавковому выключателю. Цена на такой блок автоматики в среднем не превышает 4000 рублей. Но здесь есть нюанс. Дело в том, что без реле давления и специальной дополнительной защиты насоса от возможного сухого хода, блок автоматики практически бесполезен.

А это уже дополнительные затраты денег, которые в сумму 4000 рублей явно не обойдутся. Существует, однако, блок со встроенными перечисленными системами, как, например, «Водолей 4000», но его стоимость составляет более 4000 рублей и доходит до отметки в 10 тысяч рублей. Данный блок легок в монтаже своими руками даже без консультации со специалистами.

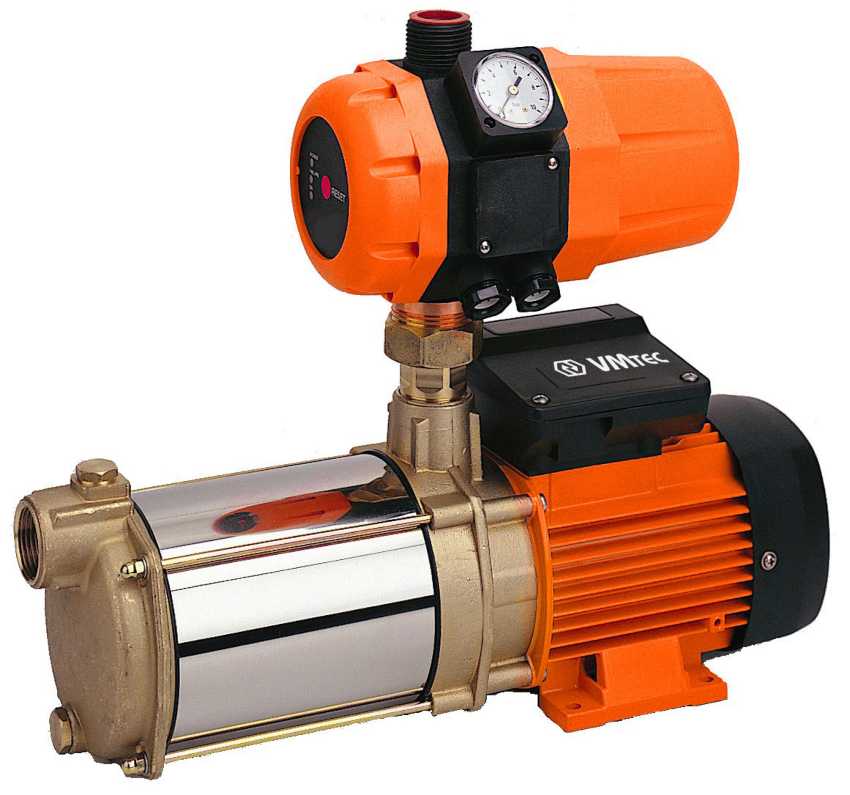

Второй вариант, так называемый «прессконтроль», имеет встроенные системы автоматизации работы насоса и пассивной защиты от сухого хода. Управление в таком аппарата происходит по ориентировке на несколько параметров, среди которых в учет идет уровень давления воды и протока воды.

К примеру, если расход воды в устройстве превышает отметку в 50 л/мин, то устройство в текущем режиме, естественно под коррекцией прессконтроля, работает непрерывно. В случае сокращения водяного потока или повышения давления прессконтроль после заданного параметрами промежутка времени (до 10 секунд) выключает насос, что и является системой защиты от сухого хода.

Подключение электронного блока автоматики для погружного насоса

В случаях повышения или же расхода жидкости в системе, что не превышает отметку в 50 л/мин, запуск устройства выполняется при уменьшении давления во всей системе до 1,5 атмосфер.

Такая функция наиболее важна для условий резкого повышения давления, где необходимо сократить количество выключений и включений насоса при минимальных расходах водяного потока.

Это, к тому же, положительно сказывается на работе гидроаккумулятора. Для условий резкого и мощного повышения давления водяного напора в устройстве, вплоть до 10 атмосфер, предусмотрено автоматическое выключение устройства.

Наиболее удачными примерами прессконтрольных устройств можно назвать модель «BRIO-2000M», цена которого не больше 4000 рублей, и устройства марки «Водолей», цена которых от 4000 рублей и до 10 тысяч.

Цена резервного гидроаккумулятора для устройств марки «Водолей» и «BRIO» этого типа не превышает 4000 рублей. При приобретении данного вида автоматики (как марки «Водолей», так и «BRIO») следует учесть, что установить его своими руками несколько тяжелее, чем предыдущий вариант.

Третий вариант, и он же последний, это блок управления с механизмом поддержания стабильного давления воды во всей системе. Данный механизм в первую очередь нужен там, где нельзя допускать резкого повышения давления. И нужно это потому, что в случаях постоянного повышения давления увеличивается расход электроэнергии и уменьшается КПД работы насоса как такового.

Отсутствие резкого повышения давления и постоянства системы перекачки жидкости достигается за счет вращения ротора электродвигателя устройства, при этом регуляция частоты вращения происходит автоматически. Блоки управления такого типа представлены марками «Водолей» и «Grundfos».

Пример установки электронного реле давления в систему водоснабжения

При этом марка «Водолей» не просто популярна в странах СНГ из-за ее производства на территории РФ, но и из-за легкости установки своими руками и относительной дешевизны не в ущерб качеству устройства.

2.1 Советы специалистов

Сравнительно низкая стоимость автоматики для насосов и простота в их монтаже своими руками привлекает покупатель, и они тот час берутся все устанавливать сами. Но мало кто знает, что автоматика, устанавливаемая на оборудование для глубинного погружения, нуждается в наличие электронного комплекта.

При этом для вибрационных насосных систем нужно дорогостоящее оборудование такого типа, тогда как для центробежных насосов достаточно лишь установить банальный бак со специальными электроконтактами.
