Как собрать из гипсокартона потолок п-113 по немецкой технологии?

Потолочная система Knauf П113

гипсокартонные листы;
металлический потолочный профиль;
металлический несущий профиль;
подвесы.

Особенность системы Knauf П113 – расположение потолочных и направляющих профилей в одной вертикальной плоскости. В комплект поставки, кроме гипсокартонного листа и профилей, входят необходимые инструменты, комплектующие и рекомендации по проведению монтажа. Составные части системы изготовлены по современным технологиям, со строгим контролем качества. Конструкции из ГК листов, собранные по технологии компании, надежны и долговечны.

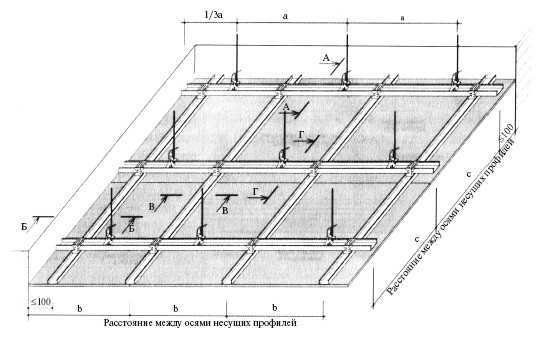

Каркас, подготовленный для крепления листов гипсокартона

Потолочная система Knauf П113 применяется и при реконструкции, и при возведении новых объектов. Решает следующие задачи:

улучшает отделку помещений;
скрывает неровности базового потолка и коммуникации;
повышает звукоизоляцию помещений;
улучшает противопожарную ситуацию.

Этапы монтажа:

Разметка на перекрытиях размещения каркаса;
Фиксация каркасных элементов на потолке;
Крепление гипсокартонных листов на каркасе;
Заделка швов между плитами, шпаклевка (сплошная или частичная);
Грунтовка листов под покраску;
Окрашивание листов или нанесение декоративной отделки.

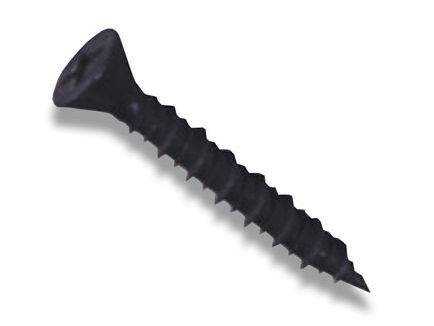

Фиксацию к потолку рекомендуется проводить крепежом в виде шурупов с кольцом или крючком — так удобнее закреплять проволоку и подвесы. Дюбеля для фиксации шурупов подбирают в соответствии со структурой перекрытий.

Рекомендуемая температура при проведении работ – не ниже +10 градусов. При установке подвесных систем в помещениях с повышенной влажностью рекомендуется использовать влагостойкие листы гипсокартона.

Монтаж каркаса обрешетки

Переходим к креплению по всему отмеченному периметру направляющих профилей 28Х27 при помощи любого типа крепежа, который подходит для ваших стен.
Монтируем потолочный профиль кнауф 27Х60. Шаг крепления профиля рекомендуется 40 см. Для соединения отдельных отрезков профиля, которые устанавливаются под углом 90 градусов относительно друг друга, используют профиль одноуровневый соединительный, а иначе «краб». Такое наименование этот элемент получил в связи с похожестью его формы на форму настоящего краба.

Установив его в месте соединения, закрепляют специальные фиксаторы в полости профиля, при этом само крепление должно защелкнуться.

«Краб» прикручивается к направляющим при помощи шурупов самонарезающихся (LN) размером ф3,5х9,5мм, которые тоже получили у строителей свои уменьшительные наименования: «клопики» или «блошки».

В результате у нас должна получиться обрешётка из профиля с ячейкой 40Х40.

Устройство обрешетки простого подвесного потолка из гипсокартона

Затем намечаем места для установки подвесов. С помощью дюбель-гвоздей прикрепляем подвесы к бетонному перекрытию потолка. Если перекрытие выполнено из иного, более мягкого материала, то подвесы можно закрепить на шурупы.
С помощью изменения длины закрепленных подвесов, регулируем плоскость всей нашей конструкции под один уровень. Каркас потолка готов.
Приступаем к обшивке каркаса листами ГКЛ. Крепление листов должно производиться от середины к краям или от края до другого края. Используем шурупы самонарезающиеся (TN) с размерами ф3,5х25мм. Вворачиваются шурупы строго перпендикулярно листам и углубляются в профиль на 10 мм., не менее. А головки шурупов должны утапливаться в гипсокартон на 1 мм.

Преимущества

Комплектная система П 113 позволяет наиболее правильно, качественно и экономно решить конкретную строительную задачу — создание подвесного потолка. В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы. Значительно увеличивается производительность труда. Достигается общая экономия затрат на строительство за счет облегчения конструкции здания. Предоставляется возможность реализации неограниченных по замыслу многовариантных архитектурных решений потолков. Готовый потолок имеет высокий уровень качества отделываемых поверхностей. Поверхность подвесных потолков П 113 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание. Улучшаются тепло- и звукоизоляционные качества помещения. Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартон обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.

Особенности конструкции

Потолки от немецкой компании Кнауф – это листы гипсокартона и комплектующие для монтажа. Все элементы разработаны организацией, чтобы облегчить сборку конструкции. Компания выпускает несколько вариантов комплектов для сборки декорирующих элементов разных конфигураций:

Система Кнауф потолки из гипсокартона П 112. Основание конструкции состоит из двух частей, собираемых из профилей, которые изготовлены из металла.
Система П 113. Для такой конструкции используется одноуровневый каркас, который собирается из металлических направляющих.
Система П 212. Это двухуровневый подвесной потолок. В набор входят металлические профили для основы, листы гипсокартона.
Система П 213. Это одноуровневая конструкция, состоящая из двух видов направляющих и листов основного материала.
Система П 211. Каркас такой конструкции делают из брусков, которые фиксируются на потолке. К ним крепятся листы гипсокартона с помощью различных элементов, входящий в набор.

Разновидности гипсокартона

По отношению к условиям эксплуатации, гипсокартон Knauf может быть следующих типов:

А — стандартный гипсокартон для строительства. Можно применять при монтаже в комнате, которая отапливается и имеет невысокую влажность (до 60%).
H2 — обладает повышенной устойчивостью к влаге. Может быть применен в комнате с влажностью до 75% по причине низкого уровня водопоглащения (до 10%).
DF — устойчивые к открытому пламени листы.
DFH2 — объединяет свойства гипсокартона типа DF и типа H2.

В основном расчет каркаса ведется с учетом стандартных размеров гипсокартона 1,2×2,5 м и толщины в 9,5 мм. Однако, размеры гипсокартона могут быть другими.

Кромка гипсокартона в основном полукруглая утонченная, но некоторые листы имеют иную кромку (прямую, со срезанным углом, утонченную, закругленную односторонней фаской или полукруглую).

Однако, первый тип комки является самым технологичным. Каждый из других нестандартных типов кромки призваны решать специфические конструкционные задачи. Например, чтобы монтировать угловые выступы.

Инструкция по монтажу гипсокартона кнауф pdf

Добро пожаловать в КНАУФ

Вы используете устаревший веб-обозреватель Пожалуйста, обновите свой веб-обозреватель или установите Google Chrome Frame , чтобы увидеть страницу.

МОНТАЖ ОБЛИЦОВКИ СТЕН С623 ИЗ ВЛАГОСТОЙКИХ КНАУФ-ЛИСТОВ НА МЕТАЛЛИЧЕСКОМ КАРКАСЕ

Шаг 1. Разметка проектного положения конструкции

С помощью лазерного уровня или шнуроотбойного устройства выполняем разметку проектного положения направляющих профилей ПН 28×27 на полу и потолке.

На стене и на полу размечаем расположение осей стоек каркаса из профилей ПП 60×27.

Отмечаем точки размещения прямых подвесов.

Шаг 2. Монтаж направляющих профилей

Наклеиваем уплотнительную ленту на направляющие профили для обеспечения плотного примыкания к основанию и звукоизоляции.

Закрепляем направляющие профили ПН 28×27к полу и потолку.

Шаг 3. Установка подвесов

Наклеиваем уплотнительную ленту на прямые подвесы для лучшего примыкания к стене и повышения звукоизоляции.

Закрепляем подвесы в отмеченных точках.

Шаг 4. Монтаж стоек

Устанавливаем стойки из профилей ПП 60×27 в направляющие профили в соответствии с разметкой.

Для наращивания профилей стоек применяем удлинители.

Проверяем проектное положение стоек с помощью уровня.

Закрепляем шурупами профили в прямых подвесах.

При необходимости, в пространстве между каркасом и базовой стеной прокладываем кабели электропроводки.

Для увеличения тепло- и звукоизоляции используем минераловатную изоляцию АкустиКНАУФ.

Наклеиваем разделительную ленту в местах примыкания листов будущей облицовки к потолку и смежным стенам.

Шаг 7. Раскрой КНАУФ-листов

Делаем раскрой КНАУФ-листов строительным ножом согласно проекту.

С торцевых обрезных кромок листов, кромочным рубанком снимаем фаску под углом 22,5 градуса, на 2/3 толщины листа с лицевой стороны.

При высоте помещения больше длины листов, в обшивке образуются горизонтальные стыки, которые на соседних листах должны быть смещены не менее чем на 400 мм. При однослойной обшивке, в местах таких стыков между стойками каркаса необходимо предусмотреть перемычки из профиля ПП 60×27.

Шаг 8. Монтаж КНАУФ-листов на каркасе

Устанавливаем листы к стойкам каркаса, располагая их вертикально, крепим самонарезающими шурупами, используя шуруповёрт.

Крепление шурупами производим последовательными рядами от одного края листа к другому или от середины к краям.

Листы подгоняются к друг другу без зазора. Вертикальные стыки КНАУФ-листов должны находиться на стойках, а горизонтальные — на перемычках каркаса.

Шаг 9. Заделка стыков

Заделываем стыки листов шпаклевкой КНАУФ-Унифлот или КНАУФ-Фуген с применением армирующей ленты.

Также заполняем шпаклёвкой углубления от шурупов и места примыканий облицовки к стенам, полу и потолку.

Шаг 10. Монтаж облицовки завершен

Академия КНАУФ

Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить кавыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.

Источник

Условия для монтажа

Монтаж потолков подвесных из ГКЛ рекомендуется начинать во время проведения отделочных работ, но обязательно после окончания основных работ связанных с мокрым процессом. Также должны быть выполнены все работы по выравниванию стен. Если стены обшиваются гипсокартоном, то должны быть обшиты к этому моменту, если предусмотрены штукатурные работы, то должны быть оштукатурены.

Монтаж необходимо проводить при условии поддержания сухого или нормального режима влажности согласно СНиП 23-02-2003 «Тепловая защита зданий». Температура в помещении, где производятся работы и где хранятся материалы для монтажа, не должна опускаться ниже 10°С.

Перед началом монтажа выполняют точный расчет будущей конструкции, производят разметку построения сетки в соответствии с рекомендованным шагом для данного вида потолка и разметку крепления подвесов к базовому потолку в соответствии с типом нагрузки (см. Монтаж потолка из гипсокартона своими руками: видео и подробная инструкция)

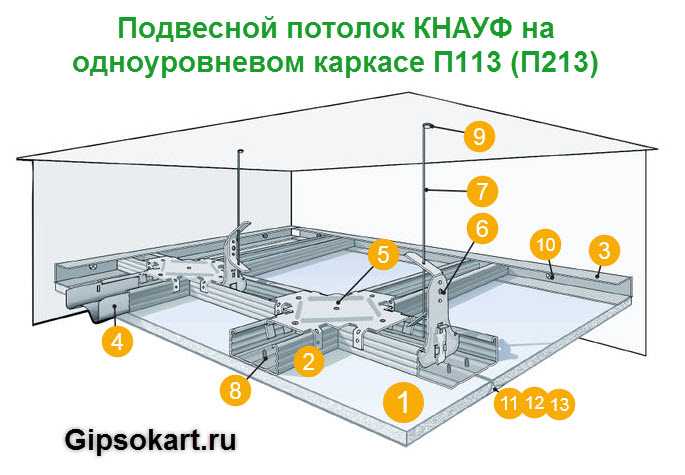

П 113

Подвесной потолок из КНАУФ-листов на одноуровневом металлическом каркасе.

Вес одного квадратного метра потолка – около 13 кг;
максимальное расстояние между точками крепления каркаса к базовому потолку – 1100 мм;
максимальное расстояние между осями несущих профилей – 500 мм;
максимальное расстояние между осями основных профилей – 1200 мм;
расстояние между стеной и осью крайнего основного профиля – 1200 мм;

Состав комплектной системы – количество на м 2 :

(1) КНАУФ- лист (ГСП-A, ГСП-H2, ГСП-DF) 12,5 мм – 1,0 м 2 ;
(2) КНАУФ-профиль ПП 60×27 – 2,9 пог. м;
(3) КНАУФ-профиль ПН 28×27 – * пог. м;
(4) Удлинитель профилей – 0,2 шт.;
(5) Соединитель одноуровневый – 1,7 шт.;
(6) Прямой подвес (Подвес с зажимом и тягой, Нониус-подвес в сборе) – 0,7 шт.;
(7) Шуруп LN 9 — 1,4 шт.;
(8) Шуруп TN 25 — 23 шт.;
(9) Анкерный элемент — 0,7 шт.;
(10) Дюбель-гвоздь 6×40 — ** шт. ;
(11) Лента армирующая пог. — 1,2 м;
(12) Шпаклевка КНАУФ-Фуген — 0,4 кг;
(13) Грунтовка КНАУФ-Тифенгрунд — 0,1 л;
(14) Лента уплотнительная — * пог. м;
(15) Лента разделительная — * пог. м;

* Количество соответствует периметру помещения.

** Количество определяется заказчиком из расчета 2 дюбеля на 1 пог. м профиля ПН 28×27.

( ) В скобках даны варианты комплектующих изделий.

Данные по количеству материалов являются ориентировочными, не учитывают потерь на раскрой и требуют уточнения по проекту.

Описание

Комплектная система КНАУФ П 113 представляет собой полный комплект специально подобранных материалов, необходимых для создания подвесного потолка на одноуровневом металлическом каркасе. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.

Основные строительные элементы потолка:

гипсокартонный КНАУФ-лист;
металлические КНАУФ-профили потолочный ПП 60×27 и направляющий ПН 28×27.

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. в разделе «Технические характеристики».

Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы комплектной системы П 113 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Применение

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

отделки;
решения конструктивно-планировочных задач;
устранения неровностей перекрытия;
скрытого размещения инженерных коммуникаций;
повышения звукоизоляции перекрытий;
акустики;
повышения огнестойкости перекрытий и покрытий.

Процесс монтажа включает следующие этапы работ:

разметка проектного положения каркаса подвесного потолка;
сборка и крепление каркаса;
установка гипсокартонных КНАУФ-листов (ГКЛ) в проектное положение и крепление к каркасу;
заделка швов между гипсокартонными КНАУФ-листами и по необходимости сплошное шпаклевание поверхности подвесного потолка;
грунтование поверхности подвесного потолка перед нанесением краски или декоративного покрытия.

Монтаж подвесных потолков следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом, температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ).

Расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Окрашивание подвесных потолков П 113 рекомендуется производить вододисперсионными красками. Не допускается нанесение известковых красок и красок на жидком стекле.

Подробную информацию см. в разделе «Скачать».

Источник

Виды металлических профилей

В продаже можно найти разные профили для потолка – сплошные и перфорированные, с различным сечением и габаритными размерами. Каркас многоуровневого потолка изготавливается из направляющих и несущих профилей, а также стоечных элементов. Для одноуровневого покрытия понадобятся только рейки CD и UD (потолочные и направляющие). Также они применяются при каркасной технологии выравнивания стен и потолков.

Не так часто используют рейки UW, которые предназначены для формирования каркаса сложных многоуровневых конструкций. Для сооружения каркаса нужно приобрести элементы нужного типа, определить шаг их установки, а также ширину сечения каждой детали. Чтобы выбрать подходящие профили, необходимо знать их характеристики и назначение. С этой целью мы рассмотрим параметры и особенности каждого элемента отдельно.

Стоечный элемент CD и UD

Потолочная рейка или профиль CD предназначен для сооружения продольных и поперечных перекладин несущего каркаса. Он изготавливается из высокопрочной стали, а для защиты от коррозии имеет оцинкованное покрытие.

Существуют следующие размеры потолочного профиля для гипсокартона:

стандартная ширина составляет 6 см;
высота профиля – 2,7 см;
его длина бывает 3 и 4 метра;
толщина стали немного отличается у каждого производителя, но находится в районе 0,4-0,6 миллиметров.

Продольные потолочные рейки в каркасе потолка устанавливаются с шагом 60 или 40 см. В первом случае сооружается обычная обрешетка, а во втором – усиленная. Оба шага кратны ширине плиты гипсокартона, которая составляет 120 см. В итоге на один лист приходится по 3 или 4 металлических рейки.

Рейка крепится к базовому потолку на регулируемых или перфорированных подвесах. Также при сооружении каркаса не обойтись без направляющего профиля. Торцы потолочных реек заводятся между полками этого элемента, закрепленного на стенах по периметру помещения. Полки и широкая сторона потолочной рейки имеют профилированную поверхность.

Несущий профиль

Рейка с маркировкой UW является несущим элементом обрешетки. Она имеет такое же назначение, как потолочный профиль, но немного отличается от него габаритными размерами. Длина рейки доходит до 3 или 4 метров, высота составляет всего 4 см, а ширина находится в пределах 5-10 см. Профиль изготавливается из стали толщиной от 0,4 до 0,6 мм.

Несущий элемент обычно используют при создании фигурных потолков. Первый сплошной ярус потолочной конструкции обычно сооружается из потолочных и направляющих реек, а для устройства второго фигурного уровня применяют UW-рейку. Она может крепиться непосредственно на каркас первого уровня или монтироваться на подвесах. Профилированная поверхность есть только у широкой стороны этого элемента, а его полки гладкие.

Направляющий

Чаще всего при сооружении различных конструкций используется профиль UD. Как правило, при возведении потолочного каркаса направляющий элемент монтируется на стены по периметру помещения. Также с его помощью оформляют край нижнего яруса в месте перепада высот. Для придания элементу необходимой жесткости его широкая сторона имеет профилированную поверхность, а полки элемента гладкие.

Габариты профиля следующие:

длина может быть 3 или 4 метра;
ширина – 2,5 см;
высота – 2,5 см;
толщина стали находится в пределах от 0,4 до 0,55 мм.

В продаже есть направляющие рейки с перфорацией и без нее. Первый вариант подходит для крепления к нему других элементов каркаса. Профиль потолочный направляющий предназначен для поддержки CD-рейки, которая заводится торцом в паз UD-планки и крепится к ней саморезами.

Крепление направляющих

Чтобы осуществить разметку потолка, монтируемого по технологии Knauf, обычного строительного уровня будет недостаточно. Рекомендовано использование гидроуровня или лазерного прибора. Потребуется также приобретение малярной отбивки.

Расставив посредством гидроуровня отметки в углах комнаты, их соединяют между собой посредством шнурка.

Профиль крепят под намеченной линией, при этом не стоит забывать, что потолок опустится на ширину профиля + лист гипсокартона. Поэтому заранее нужно произвести расчеты, чтобы потолок не был слишком сильно опущен.

После завершения разметки, закрепляют направляющие, представленные профилем 27 на 28 мм. К стене их фиксируют при помощи дюбелей 6 на 40 мм.

Крепление листов гипсокартона

Производитель подготовил видео, в котором мастера демонстрируют принцип сборки подвесной конструкции

Работа по прикручиванию листов Кнауф выполняется в паре или с использованием подъемного механизма. Гипсокартон на потолок монтируется без Т-образных стыков, вразбежку. Лист при этом сдвигается на шаг несущего профиля. Монтаж выполняют так, чтобы в продольном направлении лист ложился без зазора, а в поперечном получался небольшой зазор. Так шпаклевка полностью заполнит стык, и шов получится прочным.

При перепадах температуры лист гипсокартона расширяется, поэтому в больших помещениях необходимо предусмотреть деформационные швы с шагом 15 м.

Для удобства шпаклевания саморезов их закручивают с небольшим утапливанием шляпки в лист – на 1 мм. Работа по заделке стыков выполняется с использованием армирующей ленты.

Гипсокартон – универсальный материал, а технологическая карта Кнауф поможет выполнить качественный монтаж любой конструкции даже начинающему мастеру.

Одним из самых эффективных методов выравнивания потолка является монтаж гипсокартонного потолка по технологии Кнауф. Такой метод занимает достаточно мало времени и сил, но результат получается великолепным. Этот метод представляет собой последовательную сборку готовых элементов конструкции.

Давайте рассмотрим, что же входит в предлагаемый комплект:

Направляющие.
Профиль 28Х60.
Различные подвесные элементы.
Крабы.
Профильные соединители, они потребуются лишь в том случае, если длины профилей недостаточно и их приходится наращивать, соединяя между собой.
Потолочный гипсокартон Кнауф.
Крепежные элементы (дюбеля, клопы и саморезы).

Необходимые элементы для сборки потолка

Перед тем как начать работу нужно тщательно продумать, какую конструкцию вы будете создавать. Составьте подробный план и занесите на лист бумаге нужное количество материалов, которые вам потребуются в процессе работы. В этом случае вы не будите тратить драгоценное время на поиски и доставку недостающих инструментов и материалов. Для резки листов гипсокартона используется электрический лобзик или обычная ножовка. Если вы собираетесь изготавливать фигурный, многоуровневый потолок наверняка понадобятся листы плотного картона, которые используются для изготовления лекал.

Хранение плит гипсокартона должно быть горизонтальным. Самый лучший способ сохранить их в идеальном состоянии, это положить на лист толстой фанеры на полу. При появлении трещин не расстраивайтесь. После установки расширьте место повреждения и заполните его шпаклевкой. После того как она высохнет можно отшлифовать данный участок что полностью скроет трещину.

ПН 27х28 и ПП 60х27

Для монтажа каркаса используют два вида оцинкованного профиля, каждый из которых имеет свое назначение и выполняет определенные функции.

Подвесы и соединители (крабы)

Делая разметку необходимо четко учитывать шаг между крепящимися подвесами служащими основой для крепления потолочного профиля. П образный подвес гарантированно выдержит вес прикрепленного к основанию каркаса и гипсокартонной плиты. В местах соединения профиля ставится специальный «краб», который имеет усиленный корпус и специальные крепления. Подвесы и крабы устанавливаются в строгом порядки в заранее предусмотренной последовательности по линиям разметки.

КНАУФ-листы ГКЛ

Для изготовления подвесного потолка из гипсокартона используют листы, имеющие определенные характеристики. Если вы собираетесь монтировать конструкцию в кухне, необходимо учитывать что здесь будут скачки температур и часто меняется влажность. При работе в ванной понадобится гипсокартон не боящийся попадания воды, а делая сложные конструкции лист должен иметь небольшую толщину и высокую пластичность. Сегодня можно встретить материалы, имеющие несколько полезных свойств, поэтому необходимо заранее решить какой лист гипсокартона идеально подходит для ремонта в вашем доме. От этого зависит стоимость ремонта.

Ассортимент потолочных плит Кнауф АМФ

Потолочные плиты AMF различных систем классифицируются по типу конструкции, на который указывает латинская буква:

C — видимая система — съёмные потолочные плиты этой серии стыкуются не впритык друг к другу, а с технологическим зазором, который с лицевой стороны потолка прикрыт поддерживающим профилем;
F — укладываются свободно, несущий профиль может быть видимым или скрытым;
I — система со скрытым или видимым поперечным профилем и параллельным бандрастером, идеально подходящим для установки панельных (удлинённых) плит;
A — потайная (скрытая) система, предполагающая съёмную или несъёмную установку.

Крепежные элементы

Работа по соединению профиля выполняется с использованием таких элементов:

Разноуровневый поперечный соединитель для профиля ПП (60×27). Продается в распрямленном виде, поэтому перед тем как выполнить монтаж, его необходимо выгнуть.
Одноуровневый поперечный соединитель «Краб».
Односторонний поперечный соединитель. Верхней стороной он цепляется за несущий профиль.
Поворотный разноуровневый соединитель, позволяющий соединять несущий профиль под любым углом.
Продольный одноуровневый соединитель. Используется в том случае, когда необходимо нарастить несущий профиль.
Универсальный соединитель. Необходим для того, чтобы соединить несущий профиль в одной плоскости под любым углом.

! Не все знают, что П-образные подвесы выпускают под профиль и под брус. При внешнем сходстве они имеют разный номинальный размер после загибания боковых полос. Для дерева он составляет 50 мм, а для профиля – 60 мм.

Анкерный подвес с регулируемым зажимом, быстроподвес. Имеют сходство из-за наличия крепежной тяги. Ее длина может достигать 1500 мм, что позволяет регулировать необходимый запотолочный промежуток в широком диапазоне. Недостаток – ограничение в нагрузке до 25 кг. Это считается низким показателем, так как все средние расчеты в техкарте Кнауф исходят из нагрузки 40 кг.

Регулируемый нониус-подвес. Представляет собой телескопическую конструкцию из двух частей. Рассчитан на нагрузку в 40 кг.
Комбинированный подвес, в котором имеется и тяга, и выдвижной элемент нониус-подвеса.
Для соединения металлических элементов необходимый шуруп LN (с острым кончиком) и шуруп LM (с самонарезным кончиком).
Монтаж тяжелого профиля в системе П131 выполняют саморезами FN.
Монтаж направляющих к стене выполняют металлическими или нейлоновыми дюбелями.
Монтаж к пустотелым конструкциям в лист гипсокартона Кнауф выполняют многофункциональными дюбелями или дюбелями-бабочками.
Установка навесного оборудования к листам осуществляют дюбелем с винтовой резьбой.
Гипсокартон крутят шурупами TN (в стандартный профиль) или TB (в толстолистовой профиль). Шуруп MN используют для вкручивания в лист из гипсоволокна.

Техническое описание

В готовом состоянии 1 кв. м. подвесного потолка «Кнауф» весит около 13,5 кг. Некоторое изменение массы возможно при использовании гипсокартонных листов различного типа, поскольку у них может меняться плотность и толщина.

Для сооружения 1 кв. м. навесной конструкции понадобится:

UD-профиль (направляющий) — метраж равен периметру комнаты + небольшой запас, равный 1-2 м;
CD-профиль (несущий) — 2,9 пог.м;
соединитель «краб» ~ 2 шт.;
прямой или анкерный подвес ~ 1 шт.;
соединитель профиля — применяется только тогда, когда требуется наращивать недостающую часть профиля UD;
гипсокартонный лист — 1 кв. м.;
крепежные элементы — их число может меняться в зависимости от ярусности конструкции, характера стен и потолка;
саморезы LN 9 — 2 шт., но лучше всегда иметь под рукой небольшой запас;
саморезы TN 25 — 25-30 шт. Они фиксируют, а затем удерживают гипсокартон на каркасе;
анкерное крепление ~ 1 шт.;
дюбели K 6/40 — 2-3 шт./1 пог. м UD-профиля;
армирующая сетка-серпянка шириной около 10 см — 1,2 м;
гипсовая смесь «Кнауф-Фугенфюллер» — 0,3-0,5 кг. Она применяется только для тщательной заделки межплиточных швов, шляпок саморезов и повреждений, например, сломанных углов, пробоин в листе и др.;
грунтовочный состав «Кнауф-Тигенгрунд» — 100 мл.

Как закрепить лист без предварительного монтажа каркаса

Рассмотрим способы крепления гипсокартона к стене без профиля. На практике используют несколько вариантов, как выровнять стену гипсокартоном без профиля:

Дюбелями или саморезами.
Приклеиванием ( гипсом или цементным клеем).

Монтаж ГЛК саморезами и дюбелями

Рекомендуется обшивать стены с применением саморезов в тех случаях, когда само основание имеет деревянную (ОСБ, фанера, брус) или гипсовую поверхность. Рассмотрим поэтапно, как прикрутить гипсокартон к стене с использованием саморезов:

Все выступы на деревянных перегородках удаляются специально предназначенным для этого инструментом (топорик или стамеска с молотком). Если нужно выровнять пенобетонную стену, можно применить перфоратор.
Если стена из ОСБ, фанеры, или бруса то крепить ГЛК можно прямо на стену. Монтаж осуществляется саморезами по дереву длинной от 2,5см.
Листы гипсокартона закрепляются метизами в шахматном порядке с шагом около 25 см. Саморез, точнее его шляпка, должна быть немного «утоплена» в материале. Между листами оставляем деформационный зазор в 2-3 мм.

Такой способ как крепление на дюбеля, я не рекомендую. Но если выхода нету и поверхность относительно ровная, то можно прибегнуть к такому методу.

Вариант крепления ГЛК на дюбели заключается в следующем:

На выравненное основание без дефектов устанавливается лист.
Сквозь него просверливается отверстие и вставляется пластиковая часть.
Затем закручивается шуруповертом сам дюбель-гвоздь.

Как закрепить гипсокартон к стене без профилей: технология приклеивания

Следует учитывать температурный режим помещения, он не должен быть ниже +10 градусов по Цельсию. При более низких показателях нужно будет побеспокоиться об обогреве комнаты.

При установке гипсокартона прямо на стену по технологии приклеивания требуется тщательная подготовка поверхности. Она заключается в демонтаже обоев, частей отслоившейся краски или штукатурки, заделке трещин, нанесении грунтующего состава с антисептиком (желательно в два слоя).

Натягиваем нитку или используем лазерный уровень, чтобы понять насколько кривая поверхность и какой слой клея нам понадобится. Если стена ровная, то можно клеить гипсокартон под специальный шпатель(гребенка). Но обычно стены сильно кривые и потребуется накладывать плюшки клея.

Можно использовать как гипсовый специальный клей клей (очень быстро сохнет), а можно использовать плиточный клей ( с ним можно долго работать). За один замес клея, рекомендуется устанавливать не более двух листов гипсокартона.

Накладываются плюшки из клея на расстоянии 30 см друг от друга. Прикладывается лист ГЛК и понемногу пристукивается и прикладывается уровень. По уровню определяем насколько ровно наклеен лист, прикладываем его в разных направлениях и плоскостях, чтобы не было прогибов листа. По краям забиваем в получившиеся щели клей. Приступаем к приклейке следующего листа. Не забываем оставлять небольшой зазор в 2-3 мм между листами, для последующей отделки.

Достоинства и недостатки

Потолки от компании Кнауф обладают следующими достоинствами:

Выравнивают поверхность. Это позволяет создать ровное, эстетичное основание.
Маскируют изъяны – трещины, перепады, другие недостатки. По гипсокартоном скрывают коммуникации – электрические провода, вытяжки.
Позволяют сделать многоуровневые конструкции, обладающие привлекательным дизайном. Такие элементы станут украшением любого интерьера.
Подходят для установки точечных светильников. Гипсокартон позволяет обустроить систему освещения любой сложности.
Улучшается звуко- и теплоизоляция помещения. Гипсокартон сам по себе препятствует потере тепла и проникновению в помещение посторонних звуков, а кроме того дает возможность установить дополнительный слой для звуко- и теплоизоляции. Это особенно актуально в тех помещениях, где плохая акустика и высокая теплопотеря.
Позволяет выделить функциональные зоны помещений разного назначения, находящихся на одной площади. Для этого используют разные цвета, освещение или дизайн.
Устройство конструкции не вызывает проблем. Все детали подобраны таким образом, что с монтажом не возникнет проблем даже у человека, который не имеет опыта в строительстве. При этом навесной потолок получится качественным и привлекательным.
Можно использовать любой отделочный материал для декорирования. Однако перед этим листы грунтуют, шпаклюют для повышения прочности, защиты от негативного влияния окружающей среды.
Возможность окрашивания. Для этого рекомендуется использовать лакокрасочные материалы, подходящие для гипсокартона.
Возможность частичной реставрации. Если какая-то часть гипсокартона будет повреждена, этот лист можно демонтировать и зафиксировать новый продукт, если это позволяет сделать декорирующий материал.
Огнеупорность и влагостойкость. Материал от компании Кнауф пропитан веществами, защищающими гипсокартон от огня и негативного влияния влаги. По этой причине конструкцию можно возводить в помещениях с повышенной влажностью.
Избавляют от так называемых грязных работ. Чтобы обустроить потолки из гипсокартона, строительное основание не нужно выравнивать с помощью штукатурки, других подобных средств.
Долговечность. Если потолки правильно установит и обеспечить конструкции полноценный уход, то элемент прослужит в течение нескольких лет без необходимости реставрации.
Легко демонтируются. Когда захочется обновить ремонт, с разбором конструкции не возникнет проблем.

Несмотря на достоинства, материал обладает и недостатками:

нельзя обустраивать элемент в помещениях с низкими потолками, поскольку конструкции сокращает расстояние между полом и потолком;
высокая стоимость;
сложно закрепить листы без помощи другого мастера или подъемного механизма.
