Автомат, узо и дифавтомат для электрических водонагревателей

Главное баланс

Просчитывая, какое УЗО можно поставить в квартире или частном доме, сколько необходимо этих устройств и какой мощности, примите во внимание, что здесь работает пропорция: чем меньше предел по дифференциальному току — тем чаще будет срабатывать аппарат. Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика

Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту

Поэтому нерациональным будет выбрать высокоточный прибор на общий ввод, у электросчетчика. Жилище будет обесточиваться довольно часто, особенно если с проводкой есть проблемы. Но и аппарат с большим порогом выключения не будет защищать от ударов током. Он обеспечит лишь противопожарную защиту.

Поэтому на практике применяются две основных схемы подключения, условно — простая и сложная. Простая — самый частый вариант. Один вводный автомат — одно устройство защиты с порогом, подобранным эмпирическим путем.

Если при 30 мА фиксируются слишком частые срабатывания, то либо нужно УЗО заменить на аналогичное с более высоким порогом, либо определить «проблемную» группу потребителей, и на нее смонтировать отдельный аппарат, так как нагрузка по току суммируется.

Вторая схема предполагает дифференцированную проводку с выделением:

энергоемких потребителей (электрокамина, электроплиты);
потребителей, работающих во влажных условиях (стиральной машины, бойлера);
потребителей, чувствительных к токам утечки (сложная электроника);
обычных потребителей (освещение, маломощные бытовые приборы).

Защитные устройства, установленные на каждую группу в соответствии с допустимым для нее током утечки, обеспечат обесточивание в случае пробоя изоляции только этой группы электроприборов.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Возможные ошибки монтажа

Ошибка №1. Чтобы УЗО работало корректно, в защищаемой цепи недопустимы контакты между «рабочим нулем» и «землей». Для каждого из этих проводов должна применяться своя шина. При этом в подключении устройства защиты «заземление» вообще никак не присутствует. Этот проводник к нему нигде не подсоединяется.

Провод питания от электрического щита подсоединяется к верхним клеммам УЗО, от нижних линия идет на водонагреватель – наоборот подводить жилы нельзя (+)

Ошибка №2. Рабочий ток УЗО подбирается одинаковым либо с небольшим превышением рабочего тока автомата в цепи. Только так автоматический выключатель сможет оградить само защитное устройство от перегрузок.

Ошибка №3. Малоопытные электрики часто устанавливают розетки и УЗО непосредственно под водонагревателем. Так делать категорически не рекомендуется.

Протечки из водогрейного титана полностью исключить нельзя, а при такой схеме размещения розеток и иных электроприборов с оголенными проводами под потенциальным «водопадом» до трагедии не так и далеко.

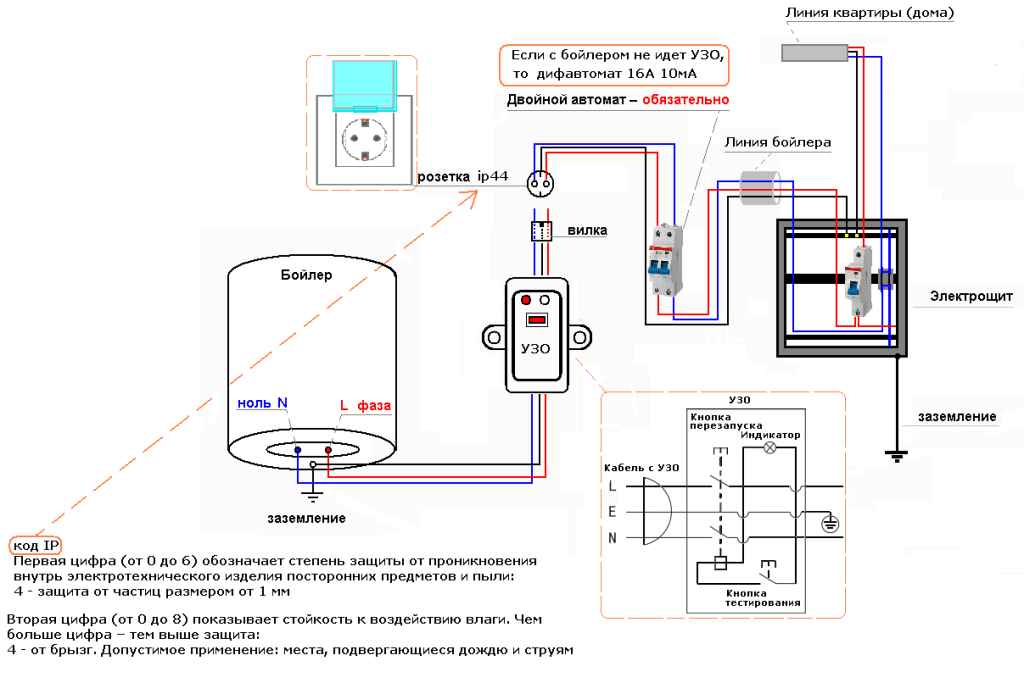

Ошибка №4. Нельзя водонагреватель подключать только через УЗО или один автомат. Эти устройства дополняют, но никак не дублируют друг друга. Они защищают бойлер от принципиально разных проблемных ситуаций в электрической сети.

Ошибка №5. Если УЗО выбрать слишком чувствительное (с низким током утечки), то оно будет излишне часто срабатывать на блокировку цепи. Водонагреватель постоянно будет отключаться. В итоге вода нормально не нагреется и бойлер от непрерывных включений/отключений может выйти из строя.

После завершения электромонтажа необходимо проверить работоспособность УЗО. Для этого у большинства водонагревателей есть функция «ТЕСТ», которая имитирует утечку тока. Если все подсоединено правильно и защита работает, то произойдет срабатывание последней с обесточиванием бойлера.

В противном случае надо смотреть, где и что работает не так, как положено. При этом подобные проверки рекомендуется проводить раз в месяц и впоследствии.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

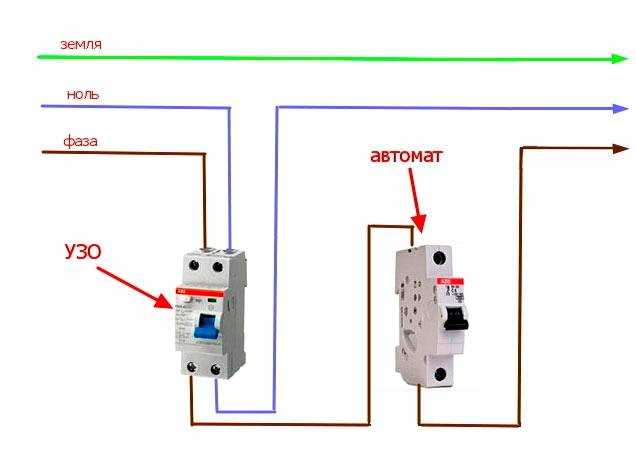

1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Способы заземления бойлера

Наиболее примитивным методом заземлить бойлер в помещении является проводное соединение корпуса с любой металлической деталью, конструкция которой уходит под землю. Подойдет для этой цели, например, батарея центрального отопления. В современных реалиях у жильцов все более популярными становятся пластиковые трубы, в этом случае необходимо проверить стояк, возможно именно он является цельнометаллическим

К тому же важно знать, что заземлять электроприборы на трубопровод и прочие металлические конструкции категорически запрещается, поэтому данный способ организации защиты мы настоятельно рекомендуем обходить стороной (показан на фото ниже)!

Клеммы для присоединения контакта для заземления присутствуют у большинства современных электроустановочных устройств. Это касается, например, розеток с «усиками», которые как раз и являются проводником для «земли». Чтобы сделать грамотное подключение водонагревателя необходимо:

Произвести установку розетки с контактом для заземления. Ее расположение должно превышать 80 см от уровня пола и полметра от самого бойлера.
В случае, если дом старый, в нем проведены двухжильные провода. Их необходимо заменить на трехжильные. Одна из жил должна иметь зелено-желтую изоляцию, именно ее правильно пускать на заземление. Провод идет до самого электрощита, который, в свою очередь, также должен быть заземлен.
Чтобы выполнить проведение нового кабеля своими руками, придется заново сделать штробу для него. Это трудозатратный процесс. Есть более простой выход с использованием кабель-каналов, однако применять его в квартире — не комильфо.
Отключив вводной автоматический выключатель, нужно присоединить нужные жилы к клеммам розетки (соблюдая цветовую маркировку проводов относительно «земли»)
Подключить оставшиеся выводы к электрощиту. При этом земля подключается на специальную шину.

Если проводка двухпроводная, как, например, в хрущевке, можно пустить третью жилу через кабель-канал, избежав тем самым необходимость штробления. Это позволит избежать грязи и объемной работы, но выглядеть будет не слишком правильно. Однако это один из часто реализуемых вариантов, когда кабель двухжильный.

Еще один эффективный способ, позволяющий заземлить бойлер — подключить на линию водонагревателя устройство защитного отключения либо дифференциальный автомат с номиналом 10 либо 30 мА (ток утечки). В этом случае, даже если нет заземления в квартире, при возникновении опасной ситуации удара током удастся избежать, так как сработает УЗО и вся линия будет отключена от сети. О том, как подключить УЗО в квартире мы рассказывали в отдельной статье. Про подключение дифавтомата мы также говорили отдельно.

Бывают случаи, когда жильцы используют водонагреватель в ванной только отключенным. То есть вначале вода нагревается, затем бойлер отключается, и только после этого уже используется нагретая жидкость. Способ имеет право на существование, но крайне неудобен – вода остывает, ее может не хватить на весь процесс мытья, да и есть риск забыть отключить нагреватель вовремя. Заземление решит все эти проблемы.

В качестве совета – нужно покупать водонагреватели наиболее высокого качества. Они имеют хорошую изоляцию трубчатого электронагревателя, что позволит свести на нет возможность пробоя. О том, как выбрать накопительный водонагреватель для дома, мы рассказали в отдельной статье.

Процесс подключения заземляющего контакта для бойлера на даче или в частном доме полностью аналогичен описанному для квартир. Исключением служит лишь то, что саму конструкцию, которая сможет заземлить, необходимо возвести самостоятельно и строго руководствуясь правилами установки электрооборудования. О том, как сделать заземление в частном доме, мы рассказывали в отдельной статье.

В заключение хотелось бы отметить, что необходимость грамотного подключения заземления для бойлера, как и любого другого мощного электроприбора, обусловлена в первую и главную очередь безопасностью. Именно заземляющий контакт водонагревателя спасет жильцов от потенциальной возможности возникновения трагедии, а также обеспечит безопасность с точки зрения ликвидации риска пожара. Не стоит играть с судьбой, проще заземлить бойлер и сделать свою жизнь спокойнее. Надеемся, наша пошаговая инструкция по заземлению водонагревателя в квартире и частном доме была для вас полезной и помогла самостоятельно выполнить монтаж заземляющего контура!

Наверняка вы не знаете:

Как сделать заземление в квартире своими руками
Для чего нужна система уравнивания потенциалов в ванной комнате
Как выбрать УЗО для квартиры

Опубликовано: 18.04.2017 Обновлено: 06.09.2019

Принцип работы УЗО

Принцип работы УЗО. — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов I_вх = I_вых УЗО не реагирует. Если I_вх > I_вых УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

Прибор типа “АС”. Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
Устройство типа “А”. Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
Устройство типа “В”. Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

Селективное устройство типа “S”. Отключается не сразу, а через заданный промежуток времени.
Тип “G”. По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

электронный — работающий от внешней сети;
электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Ошибки при покупке

Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.

Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.

Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.

Нормы и требования для заземления газового котла

Основные характеристики и конструктивные особенности контура безопасного заземления написаны в правилах эксплуатации энергоустановок ПУЭ 1.7.59 и 1.7.103. Чтобы излишне не углубляться в изучение нормативных документов, нужно отметить два наиболее важных требования. Во-первых, сопротивление грунта должно быть не более 10 Ом для глины и 50 Ом для песка. На практике делают контур на глубину промерзания грунта, независимо от его состава. Тем более что в чистом виде песок и глину встретить достаточно сложно, поэтому приходится подстраховываться на случай сухого лета.

Металл шины и контура не окрашивают и не обрабатывают антикором

Во-вторых, сечение шины, проложенной от корпуса газового котла к контуру в грунте, должно быть не менее 75 мм2 для стали и 16 мм2 для алюминия. Если вдруг кому-то задумается уложить медную шину, то ее сечение можно уменьшить до 10 мм2.

Где и как устанавливаются УЗО

Защитные устройства типа УЗО устанавливаются в распределительном шкафу квартиры (можно использовать и уже имеющиеся шкафы). Существует несколько вариантов монтажа.

Одно УЗО на все жилище (должно быть с током утечки 30 мА). К плюсам такого решения следует отнести невысокую цену устройства, а также то, что УЗО не будет занимать много места. К недостаткам данного устройства относится то, что в этом случае трудно определить, на какой из существующих линий произошла утечка, а также то, что при срабатывании устройства вся квартира остается без света.

Одно УЗО (30 мА на розеточную линию) + УЗО (10 мА) на каждую линию (например, на линии, питающие стиральную машину, джакузи и «теплые» полы). По сравнению с предыдущим, это более современный и удобный вариант, поскольку при возникновении какой-либо проблемы с электропроводкой или электроприборами будет отключаться только соответствующая линия, а не вся квартира. Недостатки данной системы — более высокие затраты и необходимость иметь значительно больше свободного места. Более чем одно УЗО, как правило, удается установить лишь в индивидуальный внутриквартирный щиток, специально спроектированный для этих целей. В обычном щитке на лестничной площадке для этого, как правило, не хватает места.

При использовании данного варианта рядом с автоматическим выключателем, защищающим весь дом, устанавливается УЗО. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3-0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку и отключиться устройствам первой линии, защищающим отдельные электроприборы или линии дома (квартиры). Только в случае если они не сработают, оно отключит всю схему электроснабжения целиком.

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В)

Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства

Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

«А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
«АС» – для переменной синусоидальной токовой утечки.
«В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Это интересно: Искрит вилка от стиральной машины при включении в розетку

Устройство и принцип работы УЗО

Давайте рассмотрим устройство и принцип действия УЗО. Основной рабочий элемент прибора — встроенный дифференциальный трансформатор, сравнивающий значение тока в проводнике по направлению к нагрузке со значением, возвращаемым в сеть. В нормальном состоянии эти значения равны и суммарный магнитный поток через магнитопровод трансформатора равен нулю.

При касании токоведущих частей цепи человеком часть тока будет уходить через его тело на землю и ток, возвращаемый в сеть по нулевому проводнику, будет меньше поступающего по фазному проводнику. В результате этого суммарный магнитный поток, уже не равный нулю, индуцирует во вторичной обмотке трансформатора дифференциальный ток, приводящий к срабатыванию реле и отключению, таким образом, основной контактной группы УЗО. То же самое происходит при утечке на землю в результате плохой изоляции проводки.

Кроме дифференциального трансформатора, УЗО содержит контрольное магнитоэлектрическое реле, соленоид управления основными контактами и элементы диагностики.

Разновидности

Классифицируют все устройства по нескольким параметрам:

по форме токовой утечки;
по способу действия;
по временной выдержке;
по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

в подъездном распределительном щитке повредилась нулевая жила;
внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

в сетях однофазного напряжения применяют двухполюсные модели;
в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

По установке (стационарные и переносные).
По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата (+)

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.
