Бездымоходные газовые котлы. что это вообще такое и главные плюсы

Как правильно выбрать бездымоходный котел для жилого помещения

Прежде всего при выборе необходимо определиться с местом установки газового бездымоходного котла в самом помещении. Среди моделей многих производителей встречаются и парапетные, и настенные модели. Для установки парапетной модели необходимо учитывать расположение окон – дымоход не должен находиться на одном уровне или ниже уровня окон.

Настенный газовый бездымоходный котел рекомендуется устанавливать на наружной стене помещения. Как исключение, допускается установка на внутренних стенах, но при этом длина коаксиального дымохода не должна быть более 5 метров.

Мощность котла подбирается в зависимости от площади отапливаемого помещения

Что касается конкретной торговой марки, то здесь профессионалы советуют обращать внимание на то, сколько данная торговая марка представлена на рынке, и есть ли у этой торговой марки сеть сервисных центров. Это важный момент, поскольку обслуживание этой техники требует не только обученных специалистов, но и наличия фирменных запасных частей

Так, большинство отечественных торговых марок, как и мировые бренды производителей климатического оборудования, советуют проводить диагностику и техническое обслуживание бездымоходных котлов не реже одного раза в год, перед началом отопительного сезона.

Бездымоходный газовый котел позволяет решить проблемы устройства индивидуального отопления практически в любых домах и квартирах, обеспечив тепло и уют в самые лютые морозы.

Размер окна в котельной 2021. Каких размеров должны быть окна в котельной?

Котельная – это инженерное сооружение, которое возводится в любом микрорайоне, многоэтажном или частном жилом доме, предназначенном для постоянного проживания.

К помещениям данной категории предъявляется ряд конструктивных, технологических и функциональных требований, в том числе, и по устройству светопрозрачных конструкций в наружных стенах.

Чтобы правильно подобрать размеры окон в котельных, необходимо ознакомиться с рабочим проектом сооружения, а также требованиями действующих СНиП и ГОСТ.

Нормативные документы и требования

Габариты оконных конструкций в котельных для частных, многоквартирных жилых домов, либо микрорайонов, регламентируются следующими нормативными документами :

«Установки котельные. Общие технические требования».
«Котельные установки». Обновлённая редакция СНиП II-35-76.
«Проектирование автономных источников теплоснабжения».

Если за основу берётся типовая блочная котельная, она изготавливается, согласно серийной документации, в которой заранее учтены все нормативных требования.

Таблицы со стандартными габаритами

Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений . Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.

Для частного дома

Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:

Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
Пристроенные котельные – доступ обеспечивается только со стороны улицы.
Отдельно стоящие инженерные сооружения.

Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице :

Монтаж оборудования

Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.

Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.

Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.

Основные требования

Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.

Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:

монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.

Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.

Процесс установки

Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.

В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.

Этапы работы:

Готовим все оборудование.
Планируем путь прокладывания труб.
Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
Устанавливаем первую часть трубы, закрепляем ее и фитингами.
Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
Герметизируем стыки труб.
Тестируем работу системы.

Как видите, ничего сложного в этом процессе нет.

Монтаж коаксиального дымохода (видео)

Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.

При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.

Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.

Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.

Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.

Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

Как утеплить коаксиальный дымоход

С проблемой утепления таких дымоходов иногда сталкиваться приходится. Простое утепление не всегда помогает. Поэтому практически обычное утепление коаксиальных дымоходов не применяют. Едва ли не единственный выход — уменьшение размеров дымохода. Оголовок замерзает по причине попадания конденсата в воздухозаборную трубу (он попадает туда из второй трубы с продуктами горения), так что нужно попросту укоротить трубу внутри относительно внешней. Оптимальным будет вариант установить две раздельные трубы, утепление их будет иметь значительно больше эффект, чем утепление собственно коаксиального дымохода.

Бездымоходный газовый котёл – это выгодное решение не только для домов и дач, но и для классических квартир, расположенных на любом также. Такие двухконтурные газовые котлы без дымохода, позволяют выполнить эффективный обогрев дома и при этом не тратить много денег, а также использовать такой прибор, без извещения газовых и прочих коммунальных служб, подготовки документов, получения разрешений.

Бездымоходный газовый котёл – это функциональный отопительный агрегат, который помимо своей классической обогревательной функции, способен подключаться к различным системам дома и тем самым обеспечивать ещё большую эффективность и продуктивность, открывать перед людьми новые возможности.

8 Традиционный обогрев и его оптимизация

Расход от ресурсов, затрачиваемых для нормального функционирования обогревательных установок, в большой степени зависит от качественно и правильно созданного проекта. Только так отопление без котлов, труб и воды принесет ожидаемые плоды. На объем потребления топливного сырья, электричества влияют следующие параметры:

рабочая мощность используемых котлов;
точки обустройства панелей, от которых исходит тепло;
правильная разводка труб для подачи отопления.

Еще в процессе подбора наиболее подходящего метода отопления должны быть правильно соотнесены требования относительно объемов теплоотдачи с максимальной мощностью устанавливаемых агрегатов в помещении. Стоит воспользоваться автоматическими системами, которые без постоянного участия человека самостоятельно поддержат оптимальные, выставленные предварительно рабочие режимы.

Достоинства и недостатки автономной котельной

Итак, вы раздумываете над возможностью установки собственной котельной, которая бы обогревала весь многоквартирный дом и подавала горячую воду в каждую из квартир. О каких достоинствах и недостатках вам следует знать, чтобы принять верное решение, которое не заставит вас раскаиваться в будущем?

Схема отопительной системы в многоквартирном доме

Для начала стоит рассказать о недостатках, так как их значительно меньше.

Высокая изначальная стоимость проекта – закупка самого оборудования, его монтаж и подведение коммуникаций к каждой из квартир. Да, изначально каждому из владельцев квартиры в доме придется вложить немалую сумму, чтобы коллектив жильцов смог совершить столь дорогостоящую покупку. Многие из владельцев могут просто отказаться от столь значимой траты, хоть и разовой.
Необходимость поддержания всей системы в рабочем положении. Если при подключении к теплоцентрали все обязанности по обслуживанию оборудования ложатся на плечи специалистов компании, предоставляющей услуги, то теперь при любой поломке решать проблему придется своими силами. А значит, нужно будет нанимать специалистов, которые будут проводить регулярный осмотр техники, а при выявлении поломок – чинить их. Это может доставить лишние хлопоты и финансовые затраты.

На этом основные недостатки автономной котельной исчерпываются. Конечно, они весьма значимы, из-за чего сегодня далеко не в каждом доме установлена мини-котельная. Но все же количество таких мини котельных стремительно растет. Почему? Из-за приведенных ниже достоинств автономного отопления.

Полная независимость от городских монополистов в ЖКХ. Всем прекрасно известно, что в каждом городе существует всего одна компания, предоставляющая услуги по отоплению и подаче горячей воды в жилые многоквартирные дома. И они могут практически неконтролируемо повышать стоимость своих услуг. Если же вы устанавливаете собственную котельную, то у монополистов больше не будет рычагов давления на вас.
Сведение теплопотерь к минимуму. Как показывает практика, проходя через многокилометровые теплотрассы, теплоноситель (горячая вода) теряет до 30% полученного тепла (в зависимости от удаленности от городской котельной).

Пример теплопотерь в многоквартирном доме

А за это тепло вынуждены платить также конечные потребители. В автономных же отопительных системах теплопотери измеряются долями процентов. Так что уже за счет этого оплата снижается на треть.

Котельная, отапливающая один дом, а не тысячи, легко настраивается. Если в квартирах становится слишком жарко, можно легко уменьшить расход топлива, а в морозные дни – увеличить. Благодаря этому температура в помещениях всегда будет оптимальной, устраивающей каждого из обитателей. Не придется проветривать помещения, снижая температуру и вместе с тем выпуская на улицу тепло, за которое заплачены немалые деньги. Но в то же время не придется пользоваться дополнительными источниками тепла (электрическими нагревателями), чтобы поддерживать достаточно высокую температуру в квартире.
Чтобы котельная многоквартирного жилого дома содержалась в идеальном порядке, достаточно нанять одного диспетчера, следящего за показаниями всех приборов, а также одного-двух приходящих наладчиков, которые задействуются только при обнаружении поломок. Если же ваш дом подключен к городской теплотрассе, вам придется оплачивать услуги не только десятков (или даже сотен) рядовых монтажников, но и сотен бухгалтеров, директоров, их заместителей, секретарей, водителей и многих других. На этом также экономятся немалые деньги.
В большинстве случаев отопление домов, подключенных к городской теплоцентрали, начинается с 15 октября и заканчивается к 15 апреля. И даже если осень и весна выдаются необычно холодными или теплыми для данной местности, сменять даты начала и конца отопительного сезона никто не будет.
Поэтому в межсезонье в квартирах нередко бывает слишком жарко или слишком холодно. Наличие автономной котельной позволяет включать и отключать отопление именно тогда, когда это необходимо. Чаще всего такие решения принимаются советом жильцов дома. Конечно, это позволяет не только сократить расходы на отопление, но и поддерживать оптимальную температуру в помещениях, независимо от температуры за стенами дома.

Какой же вывод можно сделать из всего вышесказанного?

Зато она позволяет ежемесячно экономить немалые деньги. Поэтому все первоначальные затраты довольно быстро будут компенсированы, и совсем скоро вы заметите, что у вас появились свободные деньги, которые раньше уходили на оплату счетов за коммунальные услуги.

Конструктивные особенности

Бездымоходные газовые котлы напольные в первую очередь подразделяются на:

Одноконтурные (выполняют только отопительную функцию);
Двухконтурные (способны одновременно обогревать помещения дома и подключаться к водонагревательным системам самого дома). Это позволяет также всегда иметь горячую воду для бытовых целей.

Большая часть устройств выпускается в нейтральном белом оттенке

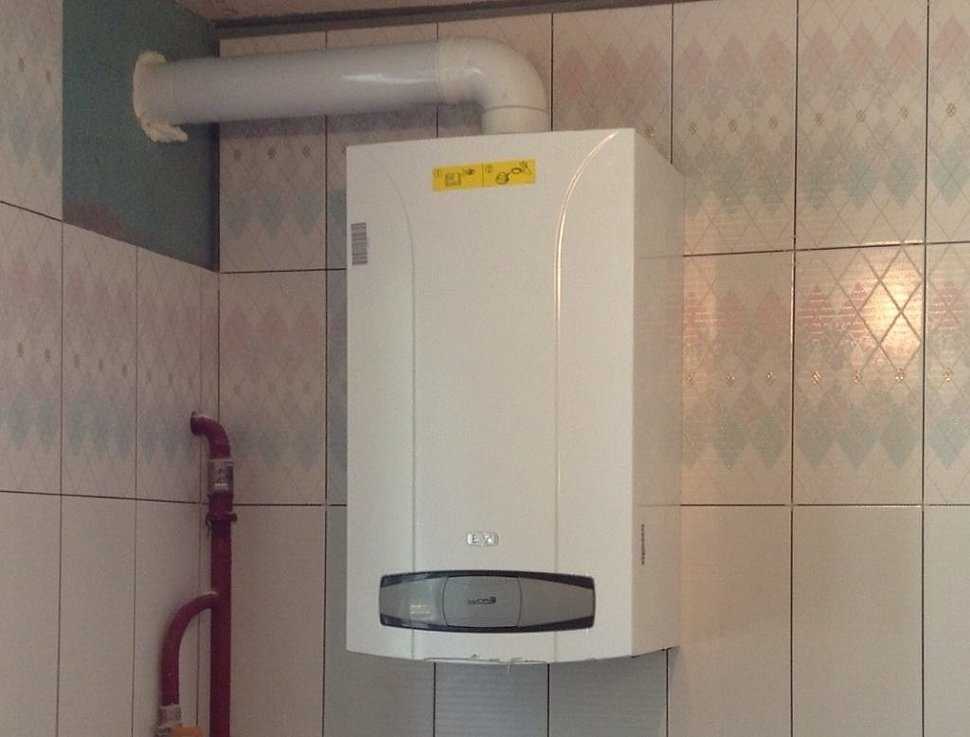

Миниатюрная модель, идущая в комплекте с коаксиальным дымоходом

Напольная конструкция с небольшим циферблатом

Котёл газовый бездымоходный напольный работает посредством подсоединённого к нему коаксиального дымохода, который в свою очередь состоит из двух труб (соосных), которые имеют различный диаметр и сечение, что позволяет одной из них вставляться в другую. Такое строение даёт потокам воздуха после прогрева немного остудиться (за счёт обратно поступающего холодного воздуха с улицы). К преимуществам таких систем относится экономичность, при высокой эффективности и экологичности. Внешняя труба необходима для того чтобы воздух с улицы поступал и подавался в устройство топки, внутренний элемент напротив, служит средством вывода продуктов горения и газов на улицу.

Основы выполнения монтажных работ

Напольный бездымоходный газовый котёл относится к категории универсальных устройств и может с одинаковым успехом устанавливаться как в небольшом частном доме, так и в квартире или производственном помещении.

Основные правила установки и проведения монтажа:

Основные требования	Детальное описание
Правила установки	Если сборку самого котельного оборудования вполне возможно выполнить своими руками, подключением занимается только мастер, работающий в газовой службе. Установка оборудования производится на специальный пьедестал, а напольная поверхность изолируется огнеупорными материалами. Если оборудование имеет электронные платы, его необходимо дополнительно подключить к электрической сети.
Требования к горизонтальным участкам	Любая инструкция составленная профессионалом свидетельствует о том, что коаксиальный дымоход должен выводиться через настенное перекрытие исключительно в горизонтальном положении. Однако данный горизонтальный участок не должен иметь длину более одного метра. В исключительных случаях такой горизонтальный участок можно заменить вертикальным. Однако его суммарная протяжённость не должна быть более трёх метров.
Расстояния и безопасность	Расстояние от земли до вытяжки не должно быть меньше двух метров. Постарайтесь установить дымоход как можно дальше от окон и дверей. Минимальное расстояние в данном случае составляет 500 сантиметров. Выходное отверстие не в коем случае не должно располагаться около оконных проёмов и дверей, так как в этом случае газ и другие опасные для здоровья и жизни продукты горения могут проникнуть в помещение! Подробней ознакомиться с данным этапом и правилами вы можете также просмотрев видео в этой статье.
Выбор наклона и диаметра	Для того чтобы в процессе работы отопительного оборудования на внутренней поверхности дымохода не накапливалось большое количество конденсата, размещайте трубы под небольшим наклоном равным 2-6 градусов. Диаметр патрубка должен совпадать с сечением самой трубы, а все места прохождения системы через перегородки и перекрытия утепляются негорючими материалами.

Наглядные фото каждого описанного в таблице этапа вы также можете просмотреть в нашей галерее.

Дымоход состоит из двух труб с разным диаметром

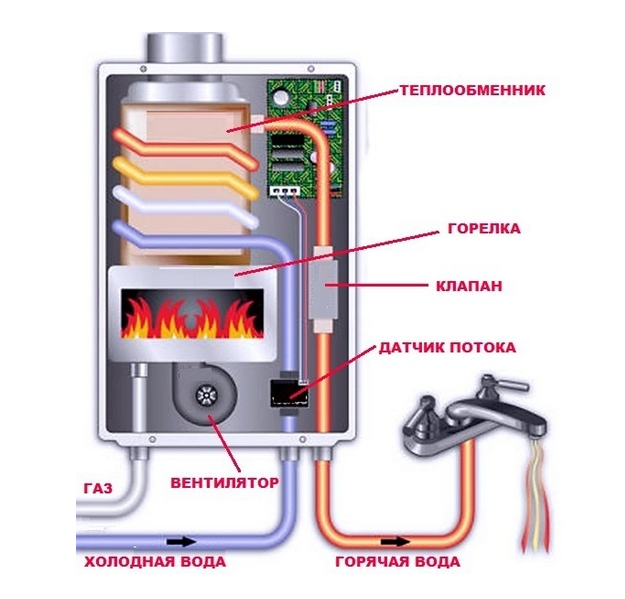

Основные составляющие устройства, с отображением циркуляции воздушных потоков

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

Не допускается установка газовых котлов в жилых помещениях дома.
Запрещено устанавливать котел вблизи от источников открытого огня.
Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
- До 30 кВт — 7,5 м³;
- От 30 до 60 кВт – 13,5 м³;
- От 60 до 200 кВт – 15,0 м³.
В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
Пол в помещении котельной должен быть выполнен из негорючих материалов.
При установке напольного котла, поверхность пола должна быть выровнена.
В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Система водоочистки

Вода в газовом котле нагревается в специальном теплообменнике. И какую бы марку котла вы не выбрали, при некачественной воде он обязательно через какое-то время выйдет из строя.

Что же делать?

Ошибка №18
Нельзя запускать систему отопления и устанавливать котел без определения качества воды.

После ее лабораторного анализа и выявления повышенного содержания соли или железа, хочешь-не хочешь, а придется делать водоподготовку.

Затратно? Конечно. Но это менее затратно, чем регулярный ремонт котла в дальнейшем. На нашей воде без очистки вообще не стоит брать котлы с битермическим теплообменником.

Правила выбора

Расход топлива в зависимости от мощности котла

При подборе котла газового типа учитывайте несколько критериев:

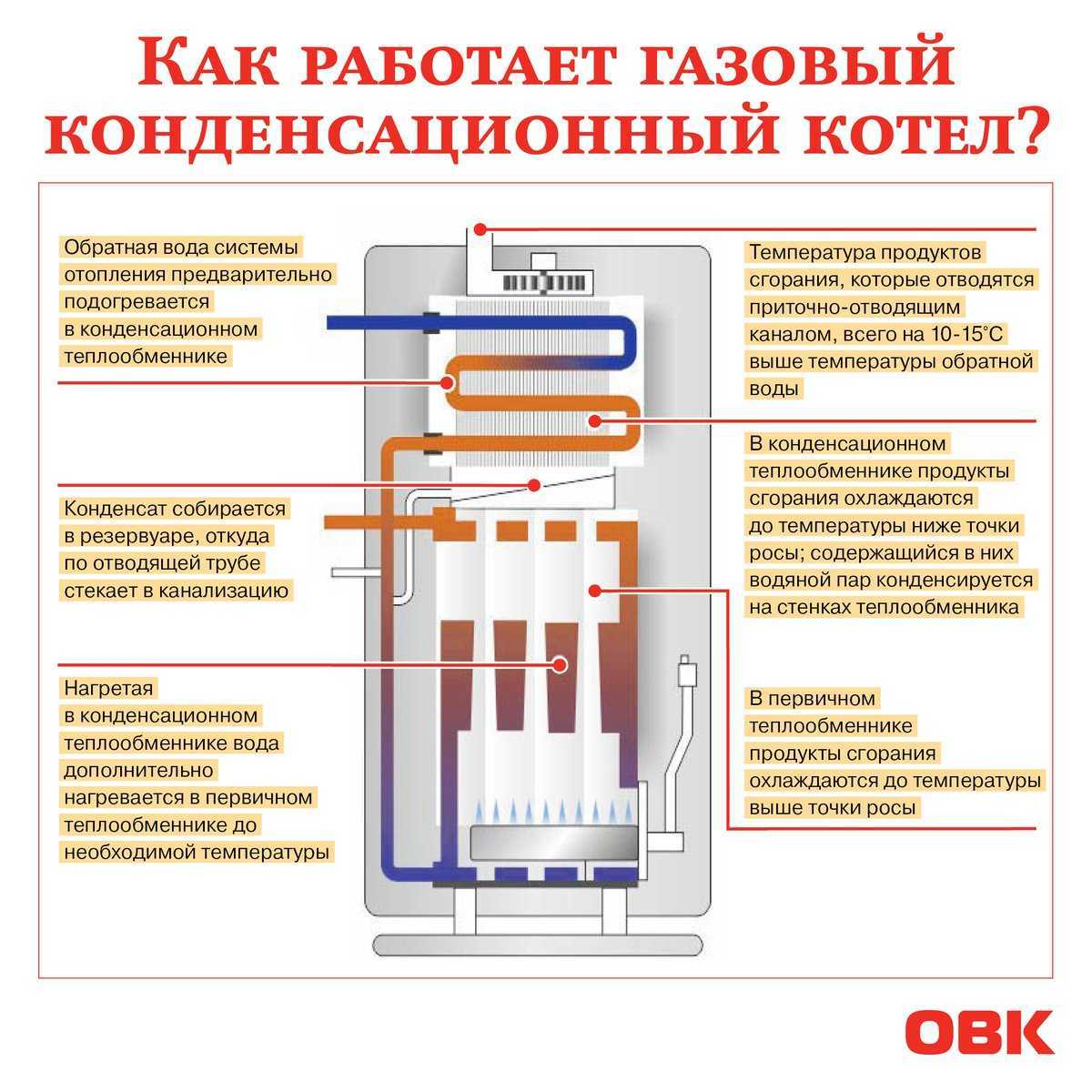

Конвекционные модели дешевле конденсационных, но у них ниже КПД и чаще ломаются теплообменники.
Котлы с открытой камерой сгорания не подойдут для квартир. Они ставятся в отдельном помещении с качественной вентсистемой. Лучше остановиться на оборудовании с закрытой камерой.
Мощность настенных агрегатов – до 32 кВт, напольных – от 100 кВт.
Настенный котел обеспечивает качественный обогрев зданий до 300 м2. Если дом больше 300 м2 – подойдет напольный вариант.
Для снижения тепловых затрат лучше выбирать двухступенчатые или модулируемые устройства.
Приборы с естественной циркуляцией не подойдут для помещений более 100 м2.
Напольные модификации мощностью до 60 кВт допускается подключать на кухне.
Настенные агрегаты малошумные – их можно поставить на кухню или в холл.
Образец с атмосферной горелкой требует отдельного дымохода от 4 м высотой.
Наддувную горелку (мощность от 100 кВт) нужно подключать и устанавливать отдельно.

Эксплуатация газовых котлов – экономичный способ обогреть дом. Владельцам не нужно решать вопрос транспортировки и хранения твердого топлива, переплачивать за электричество. При знании разновидностей и принципа действия агрегатов легко подобрать вариант для конкретного помещения.

Методы борьбы с задуванием бездымоходного турбированного котла

Чтобы быстро и навсегда избавится от проблемы задувания пламени в турбо-котле, нужно в первую очередь установить дефлектор, остужающий воздух и увеличивающий тягу. Если вы находитесь в ветреном районе, обязательно установите ветрозащиту. Это специальный блочок, который монтируется на самую верхушку, то есть оголовок выходящей трубы.

Если ни один из способов не поможет решить проблему, следует переделать дымоотводящую трубу в соответствии со всеми требованиями, предъявляемыми к такого рода конструкциям. Указанные стандарты устанавливаются официально и являются общедоступной информацией.

Требования к газовой котельной в частном доме до 30 квт. Требования к помещению

Соответствие помещения требованиям СНиП — одно из важных условий, позволяющих значительно упростить согласование установки газового котла в газслужбе. Маломощное оборудование (до 30 кВт) допускается устанавливать во внутренних комнатах дома, кроме жилых, ванной и туалета. Например, на кухне, в подвале, чулане или пристройке, при условии, что эти помещения оснащены вентиляционной системой и соответствуют остальным требованиям. Котлы мощностью до 150 кВт могут монтироваться в отдельной комнате на любом этаже дома, свыше — только в цоколе, пристройке или отдельном строении.

Кроме того, должны выдерживаться размеры помещения, в котором устанавливается газовый котел, и другие нормы:

Общая площадь комнаты не менее 4 м2, высота потолка — от 2,2-2,5 м, объем помещения от 8 м3(значения указаны для моделей до 30 кВт, с нормами для мощных котлов можно ознакомится в СП 89.13330.2016 «Котельные установки»);
В помещении должно быть минимум одно окно с открывающейся форточкой или фрамугой. Площадь остекления 0,3 м² на 10 кубов объема комнаты, но не менее 0,5 м²;
Дверной проем оснащается в нижней части незакрываемым вентиляционным зазором площадью из расчета 8 см2на 1 кВт мощности оборудования. Ширина двери — от 800 мм, открывается наружу.

При расстановке оборудования учитываются рекомендации завода-изготовителя, обеспечивается свободный доступ для его проверки, настройки и техобслуживания. Если оборудование размещается в пристройке, подвальном или цокольном помещении, размещается в цокольном этаже или подвале, помещение должно иметь выход на улицу.

Также есть требования к отделке комнаты — все поверхности облицовываются материалами, не поддерживающими горение, вблизи пятна установки газового котла — несгораемыми. Расположение оборудования планируется таким образом, чтобы не способствовать распространению пожара. В одном помещении запрещена установка более двух котлов.

Конструктивные особенности

Бездымоходные газовые котлы напольные в первую очередь подразделяются на:

Одноконтурные (выполняют только отопительную функцию);
Двухконтурные (способны одновременно обогревать помещения дома и подключаться к водонагревательным системам самого дома). Это позволяет также всегда иметь горячую воду для бытовых целей.

Большая часть устройств выпускается в нейтральном белом оттенке

Миниатюрная модель, идущая в комплекте с коаксиальным дымоходом

Напольная конструкция с небольшим циферблатом

Основы выполнения монтажных работ

Основные правила установки и проведения монтажа:

Основные требования	Детальное описание
Правила установки	Если сборку самого котельного оборудования вполне возможно выполнить своими руками, подключением занимается только мастер, работающий в газовой службе. Установка оборудования производится на специальный пьедестал, а напольная поверхность изолируется огнеупорными материалами. Если оборудование имеет электронные платы, его необходимо дополнительно подключить к электрической сети.
Требования к горизонтальным участкам	Любая инструкция составленная профессионалом свидетельствует о том, что коаксиальный дымоход должен выводиться через настенное перекрытие исключительно в горизонтальном положении. Однако данный горизонтальный участок не должен иметь длину более одного метра. В исключительных случаях такой горизонтальный участок можно заменить вертикальным. Однако его суммарная протяжённость не должна быть более трёх метров.
Расстояния и безопасность	Расстояние от земли до вытяжки не должно быть меньше двух метров. Постарайтесь установить дымоход как можно дальше от окон и дверей. Минимальное расстояние в данном случае составляет 500 сантиметров. Выходное отверстие не в коем случае не должно располагаться около оконных проёмов и дверей, так как в этом случае газ и другие опасные для здоровья и жизни продукты горения могут проникнуть в помещение! Подробней ознакомиться с данным этапом и правилами вы можете также просмотрев видео в этой статье.
Выбор наклона и диаметра	Для того чтобы в процессе работы отопительного оборудования на внутренней поверхности дымохода не накапливалось большое количество конденсата, размещайте трубы под небольшим наклоном равным 2-6 градусов. Диаметр патрубка должен совпадать с сечением самой трубы, а все места прохождения системы через перегородки и перекрытия утепляются негорючими материалами.

Наглядные фото каждого описанного в таблице этапа вы также можете просмотреть в нашей галерее.

Дымоход состоит из двух труб с разным диаметром

Основные составляющие устройства, с отображением циркуляции воздушных потоков

Строительство помещения котельной. Общие рекомендации

Оборудовать в готовом частном доме встроенное помещение, полностью соответствующее всем предъявляемым требованиям, не так и просто. При наличии свободной площади на участке целесообразно вынести котельную за пределы дома это будет проще и позволит решить ряд проблемных вопросов. Не стоит забывать, что проект котельной придется согласовать с районным архитектором, органами санэпиднадзора и пожарной инспекцией. Если Вы решили строить отдельное или пристроенное помещение котельной своими силами, тогда стоит воспользоваться статьями, размещенными на сайте и посвященными этой проблеме.

Порядок устройства дымохода газового котла в частном доме

В зависимости от того на каком этапе планируется установка дымохода для газового котла, система отвода может быть внутренней или наружной (выносной). В строящихся коттеджах, где предусмотрено использование газовых котлов, применяют внутренние дымоходы, размещение которых учтено проектом. В домах старой постройки при переходе на отопление посредством газового котла, дымоход выводят наружу.

Сравнить слабые и сильные стороны наружных и выносных дымоходов можно ознакомившись с таблицей:

Тип дымохода
Выносной	Внутренний
Требуется полная теплоизоляция дымоотвода	Теплоизоляция необходима только на участке, который выходит наружу
При соблюдении норм гарантирована безопасная эксплуатация	Не исключена возможность проникновения продуктов сгорания в помещение, высокая пожароопасность
Устройство дымохода выполняется из однотипных элементов и отличается простотой исполнения	Отличается сложным монтажом, так как существует необходимость в большом количестве комплектующих и составных элементов дымоотвода
Доступность в проведении любого рода ремонтных работ и технического обслуживания	Затруднительность в проведении обслуживания и ремонта дымохода

Выполнение монтажа дымохода газового котла внутреннего типа сопряжено с возведением фундамента и защитного канала из кирпича. Тогда будет обеспечена безопасность эксплуатации. Такие системы более эффективны и образование в них конденсата минимальное. В некоторых случаях дымоходы могут быть пристроены к стене дома, за которой установлен котел.

Устройство выносного дымохода требует качественного крепления и обязательного максимального утепления, так как конденсат в таких сооружениях образуется в большем количестве.

Основные этапы установки дымохода для газового котла внутреннего исполнения:

разметка мест под устройство отверстий в перекрытии и кровле дома;
устройство проема под дымоход;
соединение патрубка котла с газоходом;
установка ревизии, тройника;

Основные виды сборки двустенных вертикальных дымоходов. Их устройство: 1 — оголовок; 2 — сэндвич-труба; 3 — проход кровли стальной; 4 — декоративный потолочно-проходной узел; 5 — старт-сэндвич; 6 — труба модульная; 7 — шибер поворотный; 8 — котел с вертикальным дымоходом; 9 — адаптер; 10 — тройник 90 градусов модульный; 11 — монтажная площадка; 12 — опора напольная под монтажную площадку; 13 — шибер-задвижка; 14 — отвод 90 градусов модульный; 15 — проход стеновой; 16 — кронштейн стеновой; 17 — сэндвич-тройник 90 градусов; 18 — заглушка с конденсатоотводом; 19 — опора стеновая под монтажную площадку; 20 — проход кровельный Мастер Flash; 21 — кронштейн телескопический; 22 — отвод 135 градусов модульный; 23 — труба 0,25 м (1,0 мм); 24 — короб из минерита (базальтовый картон 10 мм); 25 — фланец

наращивание трубы дымохода;
усиление стыков хомутами;
крепление конструкции кронштейнами;
теплоизоляция наружной части.
