Положительные стороны Unimat

Простота монтажа. Полы монтируются в стяжку или непосредственно под плитку без каких бы то ни было проблем – достаточно просто ознакомиться с инструкцией
Высокий уровень КПД – обеспечивается саморегуляцией карбоновых стержней
Возможность гибкой настройки режимов включения/выключения (хотя этот плюс больше относится к терморегуляторам)
Расстояние между стержнями можно менять по своему усмотрению в зависимости от геометрии комнаты
Не боится перегрева – карбоновые стержни, находящиеся в тепле попросту не включатся, поэтому перегрев невозможен
Равномерное распределение тепла по всему полу

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Типы теплых полов

Прежде чем разобраться с плюсами и минусами, нужно понять, что такое теплые полы. Это система отопления, при которой нагревательные элементы находятся под напольным покрытием и нагревают его.

В результате пол на ощупь становится теплым. Температура в комнате также повышается, при этом теплее всего внизу, а не возле потолка, как при использовании обычных батарей.

Существуют два типа теплого пола:

Водяной. Теплоносителем является вода, которая циркулирует по трубам, расположенным под полом.
Электрический. Работает за счет электроэнергии.

Второй тип считается более современным. Его устанавливают чаще, причем сделать это можно в уже готовом доме. Водяной обычно ставят на этапе строительства из-за сложной конструкции. Если дом уже построен, а хозяин решил сделать обогрев пола, то проще установить электрический вариант.

Минусы теплого пола

Прежде всего, недостатком является сложность монтажа. Про водяной пол мы уже писали, но даже установка электрических нагревательных панелей обходится достаточно дорого.

Из-за высокой стоимости электроэнергии владельцы домов предпочитают не ставить панели под мебелью. Ведь там никто на пол не становится. Это помогает сэкономить на счетах за свет, но что делать в случае перепланировки?

Правильно, устанавливать пол заново. Это большие затраты. Ну или смириться с тем, что местами он теплый, а местами – нет.

Если пол водяной, возможна протечка в случае поломки. Найти и устранить ее будет нелегко: для этого придется поднимать половое покрытие и удалять стяжки. А из-за того, что трубы скрыты от глаз, протечку можно обнаружить не сразу.

Электрический теплый пол отремонтировать легче, но стоимость эксплуатации получается недешевой. За свет придется много платить. Кроме того, пол делает воздух в помещении очень сухим. Но эту проблему можно решить, установив увлажнитель.

Оба типа теплого пола не получится установить в маленьком или узком помещении. Это связано с особенностями конструкции. Поэтому на лестнице, в коридоре и иных подобных местах лучше установить для обогрева дополнительный радиатор.

Основные минусы на этом заканчиваются. Но вреден или полезен пол для здоровья?

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

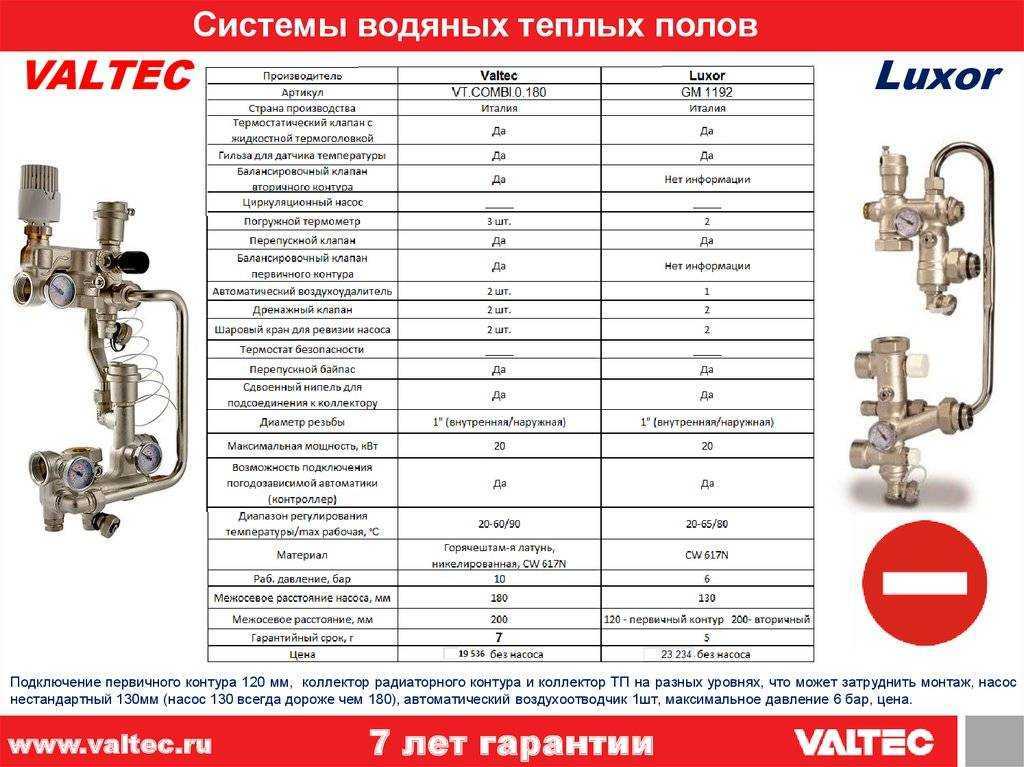

Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Выбор, установка и регулировка расходомеров

Водяной теплый пол, как правило, состоит из нескольких контуров пластиковых труб. Горячая вода, двигаясь по ним, отдает свое тепло и возвращается через обратную подающую часть системы. Коллектор (система гребенок) теплого водяного пола предназначен для сбора остывшей воды, смешивания и подачи нагретой. Другими словами – это узел контролирующий работу системы теплого пола.

Чтобы регулировать температуру, в коллекторе предусмотрены расходомеры. Эти устройства контролируют расход теплоносителя, в данном случае воды.

Зачем нужен расходомер

Теоретически вполне можно обойтись без монтажа в коллектор расходомера. Однако если не установить это устройство, то:

В разных помещениях температура будет разной;
Возможен перерасход электроэнергии на нагрев воды в системе;
Разные контуры будут прогреваться неравномерно.

Можно привести простой пример: ванная комната и спальня. Газовый либо электрический котел нагревает воду одинаково и для ванны, и для спальни. Но ванная комната по площади меньше спальни как минимум в 3 раза.

Соответственно, в ванной комнате будет жарко, а в спальне прохладно при одинаковой подаче воды в систему теплого пола. Эта ситуация обусловлена тем, что в спальне намного больше суммарная длина пластиковых труб на площади.

Именно для того, чтобы отрегулировать комфортный температурный режим во всей квартире, и желательна установка такого устройства.

Совет! При монтаже водяного теплого пола нужно стремиться делать контуры труб примерно одной длины. Это сэкономит расходы на электроэнергию и позволит точнее регулировать температуру.

Принцип работы

Устройство устанавливается на отводы обратного коллектора. При достижении заданной температуры в системе клапана коллектора сужают просвет поступления энергоносителя или перекрывают полностью. Такой принцип работы возможен при полной автоматизации системы. Для этого коллектор укомплектовывается термодатчиком.

Непосредственно расходомер состоит из нескольких деталей:

Корпус;
Прозрачная колба со шкалой;
Поплавок.

Колба обычно изготовлена из прочного стекла, корпус может быть пластиковым или латунным. Поплавок находится внутри колбы, он служит показателем скорости теплоносителя. Также расходомер называют поплавковым ротаметром.

В автоматическом коллекторе водяного теплого пола балансировка расхода теплоносителя осуществляется при помощи термодатчика. Если последний не предусмотрен, то ротаметр можно настроить вручную.

Пошаговая инструкция по установке и регулировке

H2_2

Ротаметр устанавливается строго вертикально. Чтобы уровень жидкости в колбе был точным, сам коллектор монтируется также по уровню. Если трубопровод-гребенка будет установлен криво, регулировка температуры будет некорректной.

Так как финишные отделочные работы происходят зачастую после монтажа коллектора, необходимо защитить узел и его комплектующие от возможных повреждений. Оптимальный вариант – сделать в стене для него нишу либо специальный шкафчик.

Установка и регулировка:

С помощью ключа вкрутить расходомер в технологический вход обратной линии коллектора;
Поворачивая мембрану (колбу) против часовой стрелки, открыть измеритель напора;
Удалить защитное заводское кольцо;
Повернуть латунное кольцо корпуса по часовой стрелке до нужного уровня напора. Это и есть балансировка скорости потока энергоносителя. Поплавок на шкале укажет заданную величину;
Закрыть латунное кольцо накладкой. Это нужно сделать во избежание повреждения устройства, особенно если узел водяного теплого пола не закрыт в нише или шкафу;
Проверить работу системы.

Во время эксплуатации узла колба остается открытой, чтобы был виден уровень водяного поплавка. Если нужна балансировка в ходе работы – просто поворачивается мембрана в нужном направлении.

Выбор расходомера для водяного теплого пола

Качественные ротаметры должны сопровождаться гарантией на 5-7 лет стабильной работы. Рекомендуется выбирать расходомеры с латунным корпусом

Также следует обратить внимание на колбу, она должна быть выполнена из прозрачного стекла с хорошей видимостью шкалы водяного уровня. Однако есть мнение, что лучше выбирать изделия с мембраной из ударопрочного пластика

При выборе устройства нужно учитывать площадь системы трубопровода

Также важно автоматизирован узел или нет. В первом случае балансировка будет необходима крайне редко, механизированные коллекторы требуют более пристального внимания

Электрическое отопление «теплого пола» под ламинат

Первая конструкция изготавливается из проводов и работает от электричества, что в принципе и является ее недостатком. Если брать сторону материальных затрат на покупку оборудования, то кабельная система наиболее бюджетная, нежели остальные конкуренты.

В электрической конструкции основным нагревающим элементом является одножильный или двужильный кабель. Одножильный кабель состоит из провода, обработанного обмоткой. В системе «теплый пол» он обязательно должен заканчиваться и начинаться в одной области и по совместительству в месте нахождения терморегулирующего прибора. Неверное расположение грозит замыканием. Выполнять конструкцию «теплого пола» с применением одножильного кабеля рекомендовано в тех помещениях, которые небольшие по площади и имеющие меньше времени нахождения в них хозяев.

По сравнению со своим собратом, двужильный кабель не имеет обязательного условия нахождения начала и конца в одной точке. Нагревательный элемент можно укладывать в свободном порядке, не боясь замыкания. Из-за наличия у двужильного кабеля слабого электромагнитного поля, его можно прокладывать в системе теплого пола в больших комнатах, таких как спальня, зал, спорт зал и т.д.

Перед тем, как начать работу, нужно оценить комнату, где она будет проводится, а именно места расположения предметов мебели. Так, если кабель провести в полу под увесистым диваном или комодом, можно спровоцировать перегрев провода и, следовательно, его порчу. Если большие элементы интерьера имеют ножки или колесики, ничего страшного, смело размещайте систему под ними.

Необходимые материалы для монтажа электрического теплого пола:

Кабель. Чтобы понять, какое количество элемента понадобится, нужно измерить комнату в длину и ширину. После, путем несложных вычислений посчитайте, сколько провода уйдет с тем учетом, что он будет располагаться по спирали или параллельно с отступом до 15 см.
Прибор для терморегуляции температуры.
Стяжка для пола.
Теплоизоляционный скотч – также высчитывается по размерам помещения.

Этапы работы:

Очищаем деревянную базовую поверхность по принципу первого метода.
Обрабатывает готовую дощатую основу антисептиком.
Производит цементную или гипсовую стяжку пола.
Изготавливаем маяки, по которым будет осуществляться заливка пола строительной смесью. Это своего рода металлические или деревянные полосы, регулирующие высоту и ширину, для равномерной укладки гипса или цемента. Расстояние между ограничителями нужно выдерживать в пределах одного метра.
После заливки поверхности нужно застыть. На этот процесс может уйти целый месяц.
По прошествии времени, новый пол застилаем гидроизоляционным материалом. Стыки также обрабатываются аналогичным скотчем.
Размещаем кабель любым способом по предварительно отмеченным местам будущего расположения.

Уложенный кабель поднимаем по стене и присоединяем прибор для регуляции температуры.
Участок провода, подведённый к терморегулятору, облачите в гофрированную трубку.
Закрепите провод по отмеченным местам и попробуйте подключить к электричеству. Если он начнет нагреваться, основные работы подошли к завершению.
Теперь необходимо залить пол цементом на 3-5 мм, выровняйте и оставьте еще на 30 дней для просушки.
Спустя время снова включите кабель. Если начнется плавный обогрев, смело стелите ламинат.

Виды теплых полов

Чтобы выявить все плюсы и минусы систем, необходимо подробнее разобрать классификацию. Теплый пол электрический подразделяется:

На инфракрасный;
Кабельный.

Также выпускается такая разновидность, как инфракрасный стержневой.

В отличие от электрических систем, водяной теплый пол бывает только одного вида, однако в качестве основного материала (труб) может использоваться как наиболее востребованные сегодня металлопластик или полипропилен, так и термостойкий или сшитый полиэтилен, а также медь.

Большой популярностью сегодня пользуются электрический кабельный вариант и водяной из полиэтиленовых труб, поэтому выбирать будем между ними.

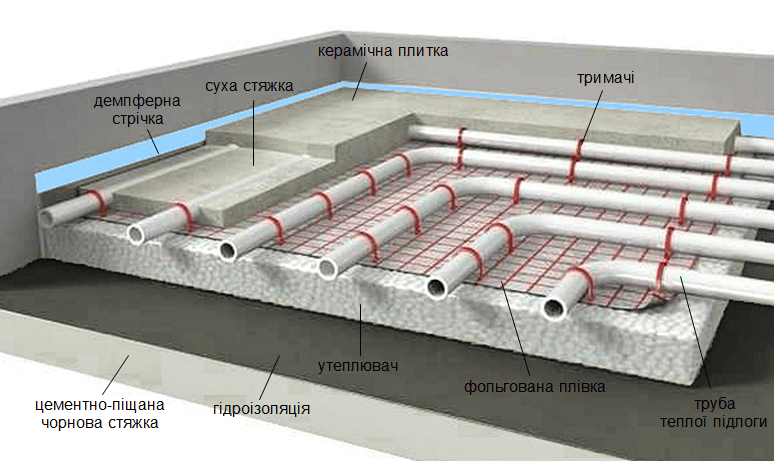

Водяной теплый пол

Конструкция представляет собой разветвления труб, по которым течет вода. В качестве теплоносителя могут выступать и другие растворы, например, гликоли. Сфера применения практически не ограничена (кухни, спальни, прихожие, ванные и др.).

Наиболее рентабельно использовать водяной теплый пол в доме с газом. Кроме того, система как нельзя лучше подходит для жилищ, где расстановка мебели пока не была распланирована.

Преимущества водяного теплого пола следующие:

Возможность сплошного монтажа, что обеспечит равномерный обогрев. То есть трубную систему можно прокладывать по периметру всей комнаты. А вот электрические нужно устанавливать только на те участки, на которые не будет ставиться мебель.
Отсутствие необходимости закладки скрытой электропроводки;
Ремонтопригодность. При повреждении трубы можно достаточно легко произвести замену.
Функция энергоносителя может быть возложена как твердотопливные, газовые и электрические котельные установки, а также системы теплого насоса. Именно тип котла играет определяющее влияние на общую сумму расходов на эксплуатацию.

Есть еще одно достаточно спорное преимущество – дешевизна эксплуатации. Действительно несколько лет назад установить водяную конструкцию было намного дешевле, поскольку стоимость газа была ниже электричества.

Сейчас же наметилась тенденция повышения цены за кубометр природного ресурса. Тем не менее, на сегодняшний момент, обслуживание водяных систем пока дешевле, нежели кабельных.

Есть у системы и существенный минус – трудоемкость самостоятельного монтажа.

Во-первых, чтобы закрепить трубы к полу необходимо просверлить не один десяток отверстий.

Во-вторых, для обеспечения оптимального и эффективного прогрева следует залить достаточно толстый слой стяжки.

К недостаткам можно также отнести вероятность деформации и впоследствии протечки полиэтиленовой трубы.

Электрические полы

Каждый вид электросистем отличается по техническим характеристикам. Для примера, инфракрасные установки не требуют сооружения цементно-песчаной подушки (стяжки), а кабельные – наоборот.

Чтобы определиться, что выбрать: теплый пол водяной или электрический, необходимо сравнить кабельные конструкции с водяными. Электрические также универсальны в применении и могут прокладываться как во всем жилище, так и в отдельных комнатах.

Электрический теплый пол имеет следующие преимущества:

Неоспоримый плюс – легкость монтажа, что сокращает время ремонтных работ. Стяжка должна быть не такой толстой, а в некоторых случаях ее и вовсе можно исключить (инфракрасная пленка, случай с электрополом в матах, когда укладка отлично осуществляется в слой плиточного клея и т. п.).
Возможность монтажа непосредственно под декоративный финишный материал;
Допустимо обогревать небольшие отдельные помещения (санузлы, балконы, кладовые), исключая необходимость установки котла и разветвления труб.

Минусов несколько:

Высокая смета расходов на эксплуатацию;
Нельзя монтировать под тяжелые предметы из-за большой вероятности перегорания кабелей под грузом. Вдобавок, точечная нагрузка тоже может губительно сказаться и привести к поломке.
При поломке нужно заменить весь участок кабеля или мата. Локальный ремонт невозможен.

Некоторые отмечают, что электромагнитное поле, создаваемое такими система обогрева, негативно влияет на человека, однако научного подтверждения этому нет.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

установка новых обменников теплом на место ранее используемых радиаторов;
параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Заключение

Моделирование и оптимизация сложного процесса функционирования относительно простой системы лучистого отопления и охлаждения требуют применения мощных программных средств. В ходе проектирования необходимо учесть конфигурацию рабочего пространства и оценить влияние различных переменных, таких, как центровка труб, скорость течения рабочей жидкости, теплопроводность поверхности пола, схема прокладки труб, и других. Однако влияние окружающего пространства на производительность системы может быть рассчитано только на уровне общей модели.

Критически важным условием для успешной работы систем лучистого охлаждения является предотвращение выпадения конденсата. Эта цель может быть достигнута за счет соблюдения факторов безопасности в ходе определения контрольных температур, использования процедур контроля для отключения системы в случае возможного образования конденсата, а также конфигурирования схемы пола для изоляции охлаждающих поверхностей от источников влажности.
