Подключение полотенцесушителя к стояку горячей воды схема

Способы установки полотенцесушителя

Если необходимо выполнить врезку сантехнического агрегата в систему центрального отопления либо горячего водоснабжения, то для избежания потерь тепла потребуется учесть все нюансы. Например, расстояние от монтируемого полотенцесушителя до стояка не должно быть больше 2 м. Подключение агрегата выполняется с использованием переходников, если диаметры труб и полотенцесушителя не совпадают. Выполнять врезку полотенцесушителя в стояк можно по-разному в зависимости от способа подключения, который может быть следующим:

Верхним — при поступлении сверху воды, когда отвод располагается снизу.
Нижним — ввод теплоносителя на одной стороне, а вывод — на другой.
Диагональным — подвод расположен сверху, отвод предусмотрен с противоположной стороны снизу.
Центральным — отвод и подвод на нижней части сантехнического прибора находятся в центре.

Эти способы подключения полотенцесушителя своими руками применяются для ГВС и центрального отопления. Производить установку каких-либо запорных устройств на сантехнический прибор запрещено стандартом, если полотенцесушитель представляет собой элемент стояка. Для временного отключения прибора от системы используется байпас, т.е. специальная перемычка, которая соединяет отводы от стояка, идущие к полотенцесушителю. Подключение шаровых кранов осуществляется после монтажа перемычки. Стояк должен сам выполнять функции байпаса при подключении к нему патрубков.

Стыковка металлических компонентов

Трубопроводы различного назначения из металла по-прежнему широко применяются в сантехнике. Поэтому и монтаж металлических труб, имеет широкое применение в самых различных вариантах.

Окончательно стыковка производится закручиванием гайки и установкой прокладки. При повторном использовании соединительного узла прокладку следует заменить. Стык получается надежным и ремонтопригодным. Какие бывают американки для металлических компонентов:

прямое соединение металлических труб;
монтаж производимый под прямым углом, а также углами 30 и 45 градусов;
установка консольных элементов водопровода с трубой, таких как краны, смесители, воздухоотводы;
резьбовое соединение для перехода на другой диаметр;

Скрытое подключение электрического полотенцесушителя

Электрический полотенцесушитель проще всего подключить с помощью шнура и электрической розетки. Но это имеет несколько недостатков:

Во-первых, риск поражения электрическим током, поскольку в случае большой влажности, что бывает в ванной комнате нередко, даже при установке влагозащищенной розетки, существует контакт мокрых рук, а значит – опасность для здоровья и жизни.
Во-вторых, свисающий шнур будет портить вид оригинального дизайнерского электрополотенцесушителя и общее впечатления от ванной комнаты. Поэтому с эстетической точки зрения и безопасности для здоровья, электрополотенцесушитель со скрытым подключением гораздо предпочтительнее.

Если монтаж электрического полотенцесушителя проводится в период ремонта санузла, то его подключение не составляет труда – кабель электропитания прокладывается перед облицовкой стен плиткой. Когда же установка проводится после ремонта, то для прокладывания кабеля существует два пути: прорезать болгаркой канавку – от источника электрической энергии до полотенцесушителя, вложить кабель и заштукатурить, или скрыть его под потолочными панелями, если такие есть.

Обратите внимание! Во всех случаях, кабель обязательно должен быть трехжильным для заземления прибора, и иметь медный провод. Нужно также установить отдельную автоматику (УЗО), или хотя бы автоматический выключатель сети, который быстро отключит электричество в случае закорачивания электрополотенцесушителя

Понятно, что его монтаж можно производить только при обесточивании электрической сети в ванной комнате.

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

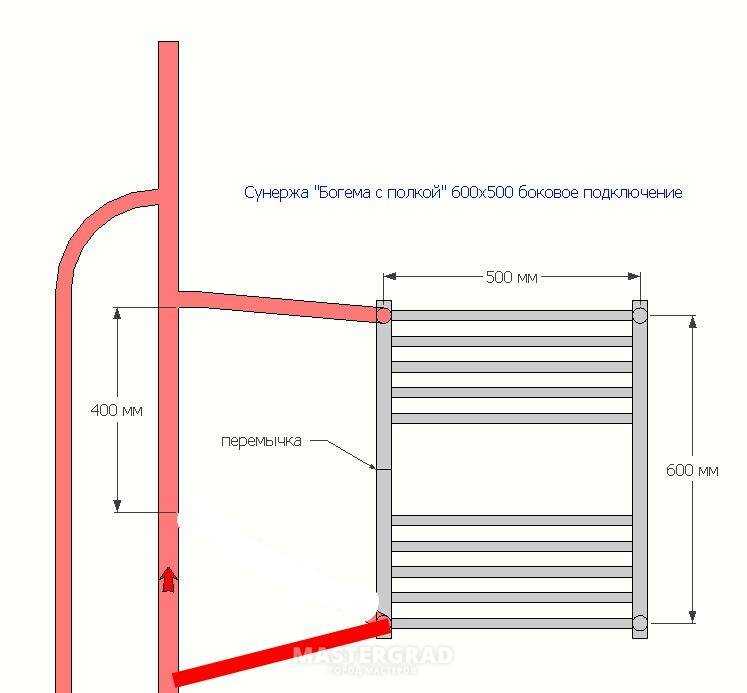

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Немного истории, старые типы ПС

Ещё лет двадцать назад ПС «от застройщика» представлял из себя монолитную трубу стояка, изогнутую в виде буквы «П» или «М».

Рисунок 1. П-образный ПС, являющийся частью стояка.

Рисунок 2. М-образный ПС, являющийся частью стояка.

Несмотря на неказистый внешний вид, данный тип ПС имел неоспоримые преимущества: был постоянно горячим, не вносил сколь-нибудь заметного гидравлического сопротивления и не позволял жильцам никак нарушить работу стояка горячего водоснабжения (ГВС).

Однако время шло, и жильцы в старом жилом фонде, делая ремонт, меняли старый и некрасивый ПС на новый и блестящий. При хорошем раскладе получалось это вот так:

Рисунок 3. Новый ПС, являющийся частью стояка, грамотная замена.

Диаметр ПС соответствует диаметру стояка, подключение выполнено без заужений и без запорной арматуры (кранов).

При неудачном раскладе – вот так:

Рисунок 4. Новый ПС, являющийся частью стояка, безграмотная замена.

В стояке появилось четыре лишних заужения от применённых фитингов:

Рисунок 5. Внутреннее сечение фитинга для металлополимерных труб.

Но бывает гораздо хуже:

Рисунок 6. Новый ПС, являющийся частью стояка, абсолютно безграмотная замена.

Кроме уже упоминавшихся выше заужений, добавлены отсечные краны. При перекрытии любого из них в стояке полностью останавливается циркуляция, давление в следующих по направлению подачи квартирах падает вплоть до нуля (вода может кое-как поступать из магистрали «обратки»), стояк при отсутствии водоразбора остывает, при открытии смесителя приходится долго сливать холодную воду.

Установка запорно-регулировочной арматуры (кранов) на стояках категорически запрещена!

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.
Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.
Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.

В зависимости от формы полотенцесушители делятся на следующие типы:

скоба (П-образный);
змеевик (М-образный);
«Лесенка»;
«Фокстрот» (скоба с внутренним змеевиком);
«Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Установка и подключение

Пространство в ванной делится на четыре зоны:

Нулевая — прямой контакт с водой (ванна либо душевая кабина).
Первая — душ. Расстояние над ванной или объём душевой кабины по периметру 10—15 см там, где есть риск попадания большого количества брызг. Необходимо будет устройство с защитой не менее IPx7.
Вторая — охват вокруг 1-й зоны по кругу, длиной от 60 см и по высоте санузла. Небольшая вероятность вертикальных брызг. Подойдёт электрооборудование с защитой IPx4 и более.
Третья — отрезок вне пределов второй зоны, относительно надёжное место для установки электрического устройства и подключения к сети с защитой от брызг и обязательной установкой УЗО.

Внимание! Если пользоваться электрическим сушителем с подключением к электросети либо с установленным термостатом на вилке, то важна длина провода. Розетку нужно установить в 3-й зоне, а полотенцесушитель поставить во 2 или 1 зоне, в зависимости от степени защиты корпуса

Лучше расположить полотенцесушитель в третьей зоне, чтобы брызги не попадали на прибор

Розетку нужно установить в 3-й зоне, а полотенцесушитель поставить во 2 или 1 зоне, в зависимости от степени защиты корпуса. Лучше расположить полотенцесушитель в третьей зоне, чтобы брызги не попадали на прибор.

На какой высоте вешают

Основным моментом в месторасположении оборудования является влагозащищенность.
Установка прибора выполняется на расстоянии не менее 120 см от пола, необходимо отступить от сантехнического оборудования минимум на 60 см.
Электрический полотенцесушитель можно расположить над стиральной машинкой, но так, чтобы не было помех для загрузки белья при фронтальном расположении крышки.
При расположении сушителя лестничного типа, нужно брать в расчёт рост взрослого человека для свободного доступа к верхней перекладине.

Как аккуратно проделать отверстия в плитке

По возможности, расположить прибор неподалёку от решётки вентиляции либо между дверью и вытяжкой. Для закрепления полотенцесушителя предусматривается крепление от двух до четырёх точек.

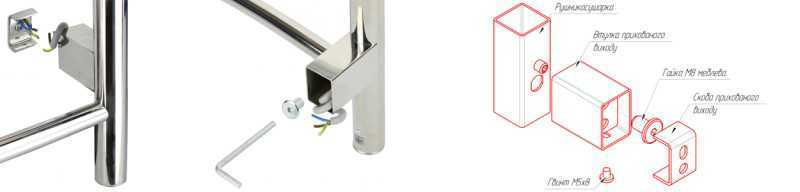

Это пластины или кронштейны с отверстиями под крепёж, которые прикрыты декоративной заглушкой. Чаще всего используются дюбеля под шурупы 6х60.

Для того, чтобы установить на плитку электрический полотенцесушитель, необходимо учесть порядок сверления отверстий в плитке:

маркером нужно отметить точки на плитке;

осторожно оббить эмаль в помеченной точке с помощью сверла на невысоких оборотах либо использовать для этого кончик напильника;
если оббить эмаль не получается, то следует наклеить на место сверления кусочек скотча, чтобы сверло при работе не скользило;

просверлить плитку в безударном режиме;

просверлить стену в режиме перфоратора с наибольшим нажимом;
после того как все отверстия сформированы, в них вставляют или забивают мягкой киянкой пластиковые дюбеля.

Важно! Если установка проведена перед укладкой плитки в ванной, то следует обратить внимание на правила укладки кабелей и установки розеток во влажных помещениях

Как сделать отверстие под розетку и установить её

Для этого необходимо выполнить следующие действия:

с помощью дрели проделать отверстия для крепежа, в основном используются дюбеля;
зачистить концы проводов от изоляции;
в подготовленный пролёт установить дюбеля;
в отверстия с резиновыми заглушками пропустить провода;
оголённые концы проводов подключить к розетке;
корпус розетки закрепить на стене, плотно зафиксировать;
закрутить крепящие болты;
подать напряжение на розетку и проверить работу.

Крепление к стене

Вначале выполняется разметка:

Приложить полотенцесушитель или крепёжную пластину к стене так, чтобы главные части прибора находились на допустимой высоте.
Отметить положение одного верхнего крепления. Здесь пригодится отвес или уровень, затем от отмеченной точки нужно провести вертикальную и горизонтальную линию непосредственно в уровне.
Приложить полотенцесушитель так, чтобы совпало место первого отмеченного крепления, а также совместить 2 соседних крепления с линиями, отметить их позиции на стене.
С помощью отвеса и/или уровня определить расположение четвёртой точки крепления, затем дополнить разметку до правильного прямоугольника. Для безопасности проверить точно ли определена последняя метка, опять приложив полотенцесушитель.
Просверлить отверстия по меткам. Теперь всё готово для фиксации прибора.

Типичные ошибки подключения полотенцесушителя

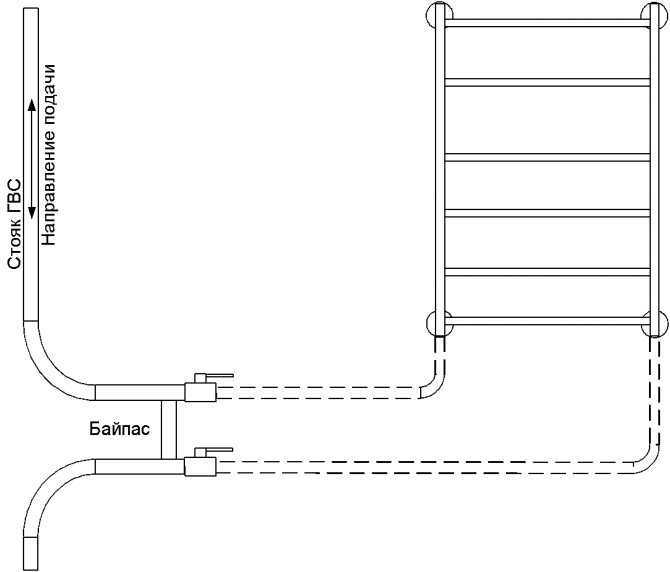

Нижнее подключение (пример неправильного исполнения)

Боковое подключение (пример неправильного исполнения)

Полотенцесушитель находится ниже нижнего отвода. Подключённый с подобным нарушением прибор работает, пока не превышена определённая разница высот «нижний отвод – низ полотенцесушителя», тогда циркуляция останавливается.

Нежелательно опускать прибор ниже отводов по двум причинам:

Охладившаяся и опустившаяся вниз вода оказывается в ловушке, образованной нижней частью прибора и трубой (застойная зона – от низа полотенцесушителя до нижнего отвода) и плохо выталкивается обратно в стояк, так как на неё давит более лёгкая горячая вода.
В получившихся «ямах» из труб будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитую трубу, а также подшламовую коррозию, если грязесборник придётся на участок трубы из металла или на сам прибор.

Боковое подключение (пример неправильного исполнения)

Верхняя труба образует подъём (выше пунктирной линии на иллюстрациях), в котором стоит воздух. Циркуляция в приборе останавливается. Теоретически возможна эксплуатация при наличии в самой верхней точке трубы автоматического спускного клапана для воздуха (впрочем, они регулярно протекают) или крана Маевского.

Боковое подключение со смещённым байпасом (пример неправильного исполнения)

Боковое подключение с зауженным байпасом (пример неправильного исполнения)

Работоспособность бокового подключения при смещённом или зауженном байпасе и нижней подаче зависит от скорости циркуляции в стояке.

При малой или обычной скорости циркуляции прибор не работает, так как в нижнем отводе из-за смещения/заужения байпаса давление больше, чем в верхнем. Циркуляционный насос стремится подать воду через нижний отвод, а «гравитационный насос» внутри прибора стремится опустить охлаждающуюся в полотенцесушителе воду вниз. Взаимно противоположные потоки тормозят друг друга, и циркуляция останавливается.

Если стояк ещё не изувечен соседями, а в подвале стоит мощный циркуляционный насос, то бывает, что насос побеждает, и в приборе запускается круговая циркуляция. По левому коллектору горячая вода поднимается вверх, по правому остывающая вода опускается вниз, постепенно смешиваясь с горячей в левом коллекторе через горизонтальные перемычки. Однако стоит кому-нибудь поставить, например, варварский кран на байпас или подключить к стояку запрещённый тёплый пол – скорость циркуляции может упасть настолько, что полотенцесушитель перестанет работать. Либо будет работать нестабильно – в зависимости от времени суток и водоразбора из стояка.

Диагональное подключение в данной ситуации ничем не лучше бокового.

Нижнее подключение с зауженным байпасом (пример неправильного исполнения)

Одна из распространённых ошибок – ведь так заманчиво провести трубы в стяжке пола без утомительного штробления стен…

Подключённый с подобным нарушением прибор может работать только при очень хорошей скорости циркуляции в стояке. Но, как правило, такое подключение неработоспособно, потому что циркуляционному напору сначала нужно поднять воду из ямы вверх в прибор, а потом охладившуюся и более тяжёлую воду из той же ямы поднять вверх к отводу стояка.

Также в получившихся ямах будет скапливаться грязь из стояка. В дальнейшем при низком качестве воды можно получить забитые шламом трубы.

Правила и порядок работы по подключению полотенцесушителя

Установка устройства в отопительный контур осуществляется посредством врезки трубопровода. Перед монтажными работами проводится отключение подачи воды и слив теплоносителя с системы.

Подключение водяной сушки для полотенец осуществляется в такой последовательности:

определяется метро расположения устройства, проводятся соответствующие замеры;
на концах трубопровода нарезается резьба;
осуществляется сборка байпаса, на трубе фиксируются тройники и запорный вентиль;
для обеспечения полной герметичности соединений используется пакля или специальная нить;
на отводы устанавливаются шаровые запорные клапаны, к которым подключаются вводы устройства.

Рециркуляция через бойлер косвенного нагрева

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Процедура монтажа

После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.

Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.

Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.

Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.

Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.

Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.

Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?

Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.

С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.

Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.

Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.

В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Подключаем электрический обогреватель

Установка электросушилки – простейшее решение для квартир или частных домов, где не предусмотрена рециркуляция линии горячего водоснабжения. Полотенцесушитель мощностью до 500 Вт можно ставить при любом выделенном лимите электроэнергии. Монтаж выполняется самостоятельно, благо, класть трубы и врезаться в стояки не придется.

Для подключения обогревателя с вилкой понадобятся дополнительные комплектующие:

кабель медный трехжильный 2.5 мм² либо другого сечения, указанного в паспорте изделия;
розетка со встроенным УЗО (ток утечки 30 мА), рассчитанная на ток 10…25 ампер в зависимости от мощности нагревателя;
стандартный подрозетник.

Схема присоединения сушилки к электросети без монтажа розетки Как правильно подключить электрический полотенцесушитель в ванной:

Рисуем на стене трассу от распределительной коробки до точки установки розетки. Важный момент: располагать электрическую коробку в помещении санузла запрещается, только в смежной комнате.
Прорезаем болгаркой штрабу и гнездо розетки. Прокладываем кабель, монтируем подрозетник.
Подсоединяем провода к электросети в распределительной коробке. Напоминаем: 3 жила кабеля желтого цвета – это заземление, подключается обязательно.
Заделываем борозду, устанавливаем розетку. Полотенцесушитель вешаем после укладки плитки.

Если стены санузла уже облицованы кафелем, ведите проводку другим способом – из соседнего помещения. В точке монтажа розетки просверлите перегородку насквозь, в отверстие просуньте кабель, проложенный в стене смежной комнаты.

Некоторые модели обогревателей не оборудованы вилкой и подключаются напрямую к кабелю. Ставить розетку не нужно, а вот УЗО на 30 мА – обязательно. Пошаговая сборка полотенцесушителя со всеми фитингами и установкой ТЭНа показана на видео от :

Производит данную модель французский концерн Atlantic. Дизайн разработан подразделением, расположенным в Италии. Средняя цена топового полотенцесушителя Atlantic NA 500W составляет 15 700 рублей. Российские аналоги, равные по мощностям, стоят в 2-3 раза дороже, а цена европейских начинается от 50 000 рублей.

Atlantic NA 500W шириной 40 см подходит для установки в маленькой ванной комнате и способен быстро обогреть помещение площадью 5 кв. м. Сверхточный электронный термостат, пять режимов работы обеспечивают существенную экономию электроэнергии, благодаря чему затраты не превысят 200 рублей в месяц.

ГВС и циркуляция

Начнем с небольшого лирического отступления.

Система гоpячего водoснабжения в многоквартирном доме может быть тупиковой и циркуляционной. В первом случае вода движется по единственному розливу и тупиковым стоякам только при ее расходе через один из сантехнических приборов.

Элеватор в доме с тупиковым гоpячим водoснабжением

В отсутствие водоразбора розливы и стояки постепенно остывают за счет неизбежных теплопотерь.

Эта особенность тупиковой системы имеет три практических следствия:

При длительном отсутствии разбора гоpячей воды (например, по утрам) ее приходится долго сливать до получения комфортной температуры;
Благодаря теплопотерям температура воды в дальних от элеваторного узла квартирах может опускаться до 55°С и ниже;

Свод правил проектирования инженерных систем здания

Полотенцесушитель на горячем водоснабжении по определению не может быть горячим круглосуточно: в отсутствие водоразбора он будет остывать.

Все эти проблемы успешно решены в системах с рециркуляцией. Чем они отличаются от тупиковых?

По дому разведено два розлива гоpячей воды;

Два гоpячих розлива указывают на водoснабжение с рециркуляцией

Стояки подключаются к ним поочередно. Количество подключенным к розливам стояков вовсе не обязательно должно быть одинаковым: часто на три подающих приходится один стояк обратки;
На верхнем этаже или (реже) на чердаке стояки объединяются перемычками, снабженными кранами Маевского или автоматическими воздухоотводчиками для удаления воздушных пробок;

Схема соединения стояков перемычками

Перепад давлений между розливами в зависимости от применяемой схемы теплоснабжения и схемы включения ГВС обеспечивается разницей давлений между подачей и обраткой теплотрассы, дросселирующими шайбами в элеваторном узле или циркуляционными насосами.

Элеваторный узел с дополнительными врезками гоpячей воды для ее рециркуляции

В результате мы получаем две исключительно приятных особенности системы — мгновенный нагрев воды при открытии крана вне зависимости от расположения квартиры в пределах дома и круглосуточную работу полотенцесушителей.

Разумеется, при их правильном подключении. Что вплотную подводит нас к следующему вопросу: как правильно выполнить подключение полотенцесушителей к горячему водоснабжению?

Отводы от стояка и байпас для полотенцесушителей

Со временем застройщики стали применять более современные технологии и вместо компенсационной петли начали делать два отвода от стояка для подключения полотенцесушителя на выбор самих жильцов.

Между отводами в этом случае всегда присутствует байпас – замыкающий участок трубы с диаметром, равным диаметру стояка или на один шаг меньше.

Байпас у полотенцесушителя решает несколько задач:

1. Сохранение нормальной скорости циркуляции по всему стояку горячей воды. Принудительная циркуляция в стояке обеспечивает подачу равномерно горячей воды (по нормам — не менее 60°C) в любую квартиру, на любом этаже, независимо от её удалённости от начала подачи в стояк, времени суток и от наличия или отсутствия водоразбора в квартирах жильцов.
2. Через один полотенцесушитель проходит только часть общего потока теплоносителя (воды). Другая часть идёт мимо, сохраняя больше тепла для следующих санузлов, ведь от одного стояка могут работать один-два десятка полотенцесушителей.
3. Возможно полное отключение полотенцесушителя или регулировка его температуры жильцами без негативных последствий для остальных квартир. Возможность регулировки температуры требует установки дополнительного регулировочного вентиля на один из отводов, т. к. с помощью шарового крана регулировать что-либо невозможно.

Но и тут есть проблема: высота отводов от пола, расстояние между ними, диаметр и тип байпаса никак не нормированы. Это приводит к массовым проблемам при подключении полотенцесушителей, о них будет рассказано чуть ниже.

Три основных варианта исполнения байпаса с отводами:

1. Несмещённый и незауженный байпас. Отводы приварены прямо к трубе стояка. Между отводами геометрия стояка (это диаметр трубы и её направление) остаётся неизменной. Часто можно услышать «ой, а у меня байпаса нет!» – но на самом деле тут байпас – это просто часть стояка.

Несмещённый и незауженный байпас (стояк из оцинковки)

Несмещённый и незауженный байпас (стояк из нержавейки)

2. Несмещённый зауженный байпас. Между отводами уменьшается диаметр стояка на один типоразмер трубы (например, для стояка 1” байпас выполняется 3/4”), сам стояк по-прежнему остаётся прямым. Пожалуй самый часто встречающийся вариант, который, увы, несёт кучу проблем при определённых условиях.

Несмещённый зауженный байпас (стояк из оцинковки)

3. Смещённый зауженный или незауженный байпас. Между отводами участок стояка сдвигается в сторону полотенцесушителя, а смещённый участок может быть дополнительно заужен на один шаг диаметра. Также проблемный вариант в очень многих случаях.

Смещённый незауженный байпас (стояк из оцинковки)

А вот ориентировочные коэффициенты затекания воды в полотенцесушитель для разных конфигураций байпаса. Помните, что они справедливы только при выборе однозначно рабочей схемы подключения из представленных далее вариантов.

Смещённый байпас: 0,33-0,4.
Смещённый и одновременно зауженный на один шаг диаметра байпас: 0,48-0,52.
Несмещённый зауженный байпас: 0,4.

То есть смещение байпаса по эффективности практически равнозначно его сужению.

Ошибки монтажа полотенцесушителя

Нельзя сужать вход и выход при помощи фитингов, либо другими способами.
Запрещается использование запорных устройств на стояке. Их можно врезать в контур только в случае, если он является ответвлением системы ГВО, а не ее непосредственной частью. Проблема решается с помощью байпаса — обводной трубы. К кранам всегда должен быть обеспечен доступ.
Расстояние до стен должно быть не больше 3,5 см при диаметре змеевика до 2,5 см. Максимальное расстояние для изделий с диаметром от 2,5 см составляет 5-7 см.
Нижнюю врезку нельзя делать ниже патрубка, входящего в корпус, а верхнюю — выше.
Максимальный уклон змеевика — 2 см на метр длины.
Горизонтальное соединение возможно только при диаметре подводки 32 мм при отдаленности от врезки не более 2 м.
Согласно СНиПу рекомендуемая высота радиатора над уровнем пола составляет 120 см. Это не более, чем рекомендация.

Чтобы устройство работало исправно, необходима правильная схема подключения. Если часть батареи-лесенки разместить ниже стояка, циркуляция в ней прекратится. Поток пойдет по «ступеньке», расположенной на уровне входа.

Еще одна ошибка — изогнутая кверху входная труба. В ее верхней части будет постепенно накапливаться воздух. Рано или поздно он создаст пробку, и система перестанет работать.
