Пандус

Нормативные документы и требования к пандусу (ГОСТ и СП)

Создание комфортабельной среды для маломобильных категорий населения в нашей стране регламентируется различными нормативными актами. В первую очередь, это ст. 17 Конституции РФ, Федеральный закон № 181-ФЗ «О социальной защите инвалидов» с поправками от 1 января 2016 г., а также федеральная программа «Доступная среда», направленная на полное обеспечение к 2020 г. беспрепятственного доступа людей с ограниченными возможностями ко всем объектам городской инфраструктуры.

Помимо федеральных документов, в каждом регионе также действуют свои нормативные акты, обеспечивающие гарантию свободы перемещения маломобильным категориям граждан.

Основные требования к конструкции пандусов оговорены стандартами. Перечислим главные параметры, которым должна соответствовать безопасная и комфортная входная группа с пандусом:

Площадки, расположенные вверху и внизу пандуса, должны иметь размеры, превышающие стандартные габариты инвалидного кресла. Это необходимо, чтобы предоставить человеку возможность для разворотов и манипуляций.
Для конструкций, рассчитанных на одностороннее движение, значение ширины пролета не должно быть меньше 0,9 м. Для двусторонних – не меньше 1,8 м.
Длина одного пролета пандуса не должна превышать 9 м. В случае необходимости установки более длинных конструкций требуются промежуточные площадки.
Пандус шириной 0,9 м, предполагающий возможность разворота, обязательно должен иметь промежуточную площадку 1,4 Х 1,4 м.
Если пандус предполагает разворот на 180, необходима площадка 1,8 Х 1,5 м.
Бесповоротная конструкция шириной 0,9 м нуждается в площадке 1,4 Х 0,9 м.
Площадки должны быть окрашены в отличный от пандуса цвет и иметь противоскользящее покрытие.
Обязательно соблюдение правильного угла наклона: в местах общественного пользования при высоте конструкции 0,8 м – 2,9 (5 %);при больших перепадах высот допустимо значение до 5,7 (8-10 %).
На всех участках пандуса по внутренней стороне должны быть установлены специальные непрерывные поручни со стандартным сечением 4 см. На обоих концах пандуса перила должны завершаться выступами за пределы всей конструкции, равными 30 см.
Наличие бортиков по бокам – обязательное условие.

Список документации

СП 59.13330.2020 — Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СП 59.13330.2016

ГОСТ Р 51261-2017 — Устройства опорные стационарные реабилитационные. Типы и технические требования

СП 136.13330.2012 — Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением №1)

Изменение №1 СП 136.13330.2012 ОКС 01.040.93 — Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения.

СП 30-102-99 — Планировка и застройка территорий малоэтажного жилищного строительства.

Складной пандус для инвалидных колясок

Складные устройства для инвалидных колясок используются в случаях, где отсутствуют стационарные аппарели. Типов складных пандусов несколько:

телескопические;
рулонные (ролл — пандусы);
складные;
рампа.

Телескопические применяются на входах в подъезд и на лестничных маршах, где угол наклона лестничного марша не удовлетворяет ГОСТ 51261-99. Такие элементы удобны, так как в сложенном состоянии занимает немного места и может храниться либо дома, либо в технических помещениях подъезда на первом этаже.

Ролл – пандусы – новинка в группе мобильных устройств. Это одна из разновидностей сплошных пандусов. Изготавливается из авиационного алюминия, а потому имеет небольшой вес. А за счет оригинальности конструкции ещё имеет небольшие габариты в сложенном состоянии. Может перемещаться прямо на коляске и использоваться в необходимых для этого местах.

Непосредственно складные аппарели, раскладываются как книжка. За счет материала, из которого они изготовлены, они не тяжелые и могут так же, как и телескопические, храниться в квартире и использоваться непосредственно по назначению в то время, когда этого требует ситуация. В особенности на коротких и крутых лестничных маршах.

Рампа – небольшая площадка размером 85 см. Изготовлена из резины и металла и предназначена для преодоления небольших препятствий.

10 минут Татьяна Григорьева 3292

Пандусы для инвалидов и остальных маломобильных граждан являются важной составляющей их самостоятельного передвижения или транспортировки. Люди с ограниченными возможностями здоровья (ОВЗ) и так имеют достаточно много различных препятствий, которые снижают качество жизни, и государство должно по максимуму обеспечить им комфортное существование

Обустройство общественных и жилых помещений пандусами для инвалидов – одно из немаловажных направлений государственной программы, разработанной для создания доступной, так называемой безбарьерной среды для людей с ОВЗ. Такие объекты должны проектироваться с учетом правил ГОСТа, иначе маломобильные граждане попросту не смогут ими воспользоваться.

Планируем установку пандуса. Важные моменты

В первую очередь, надо правильно подобрать конструкцию устройства доступности

Важно учесть интересы всех групп населения. Пандус не должен ограничивать свободу перемещения пешеходов или ущемлять права жильцов многоквартирных жилых домов, создавать препятствия или затруднять передвижение

Такое архитектурное дополнение должно строго соответствовать всем техническим нормам, быть надежным и безопасным для всех “участников движения”.

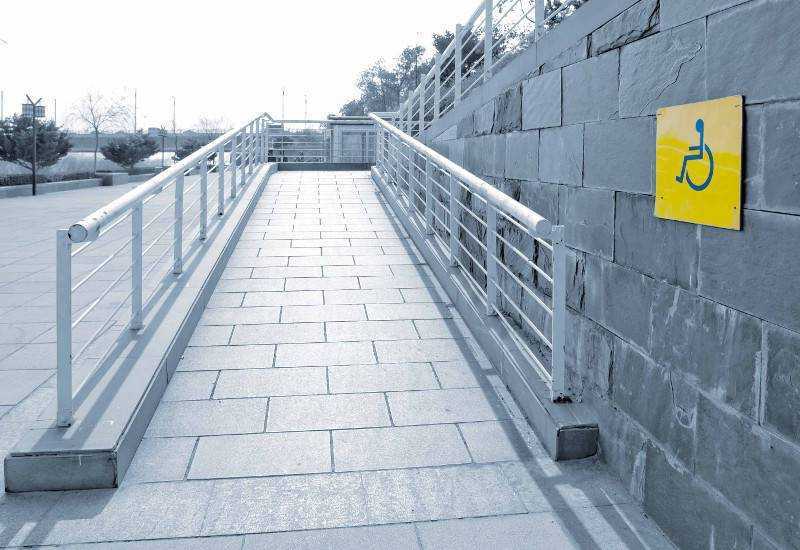

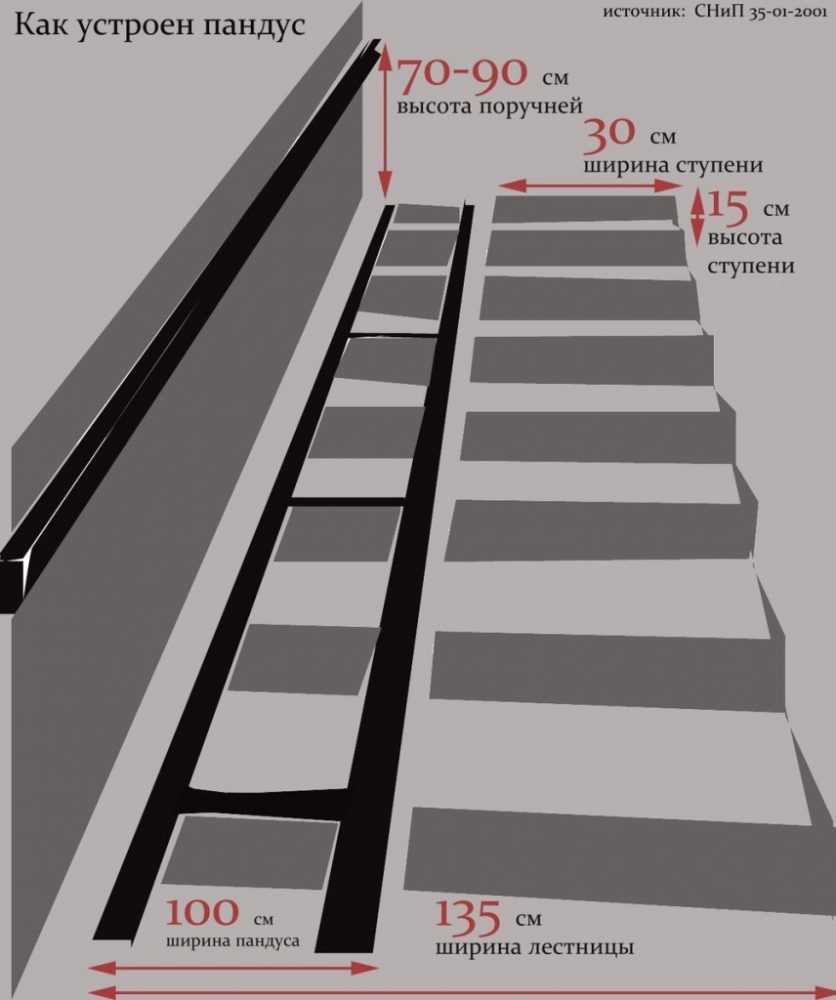

Пример грамотного расположения пандуса на ступенях

Несколько важных аспектов, которые следует учесть при конструировании пандуса:

Для малоподвижных групп населения выпускают разнообразные модели инвалидных колясок. Они, например, имеют разное число колес, которые могут отличаться по высоте и толщине. Также есть коляски для детей-инвалидов, которые имеют свои размеры и особенности. По техническим критериям средства передвижения определяют конструкцию спуска, его ширину, высоту, расположение перил. Такой подход (строительство пандуса под конкретную инвалидную коляску) возможен, когда эксплуатировать площадку будет только один человек, например, пандус в подъезде, где проживает колясочник.

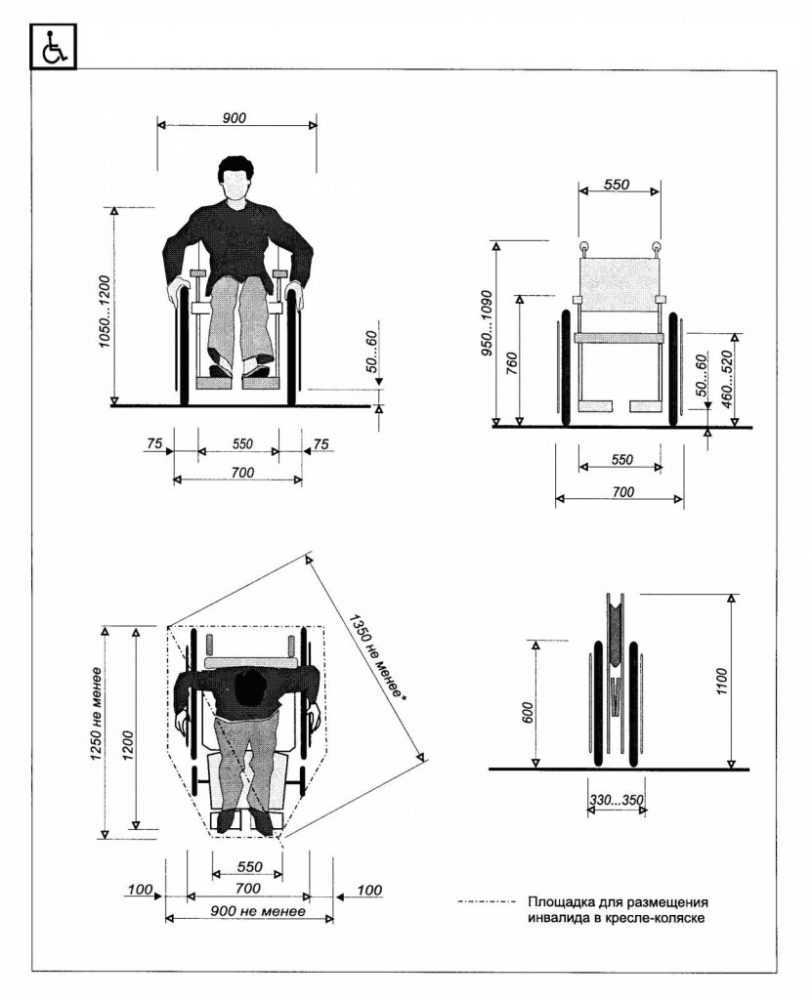

Размер среднестатистического кресла-коляски для взрослых

Если пандус, предназначенный для инвалидов, устраивают на общественной территории, то он должен удовлетворять потребности максимально возможного количества моделей колясок, то есть должен быть максимально универсальным. Оптимальный вариант: спроектировать устройство доступности подходящее как для маломобильных граждан, так и мобильных пешеходов с детскими колясками.

Универсальный пандус подходит под различные модели инвалидных кресел, а также детских колясок

Важный элемент – наличие перегородок между полозьями, по которым перемещается коляска. Соединительные перегородки необходимо установить так, чтобы они не мешали пешеходам, не создавали аварийные ситуации.

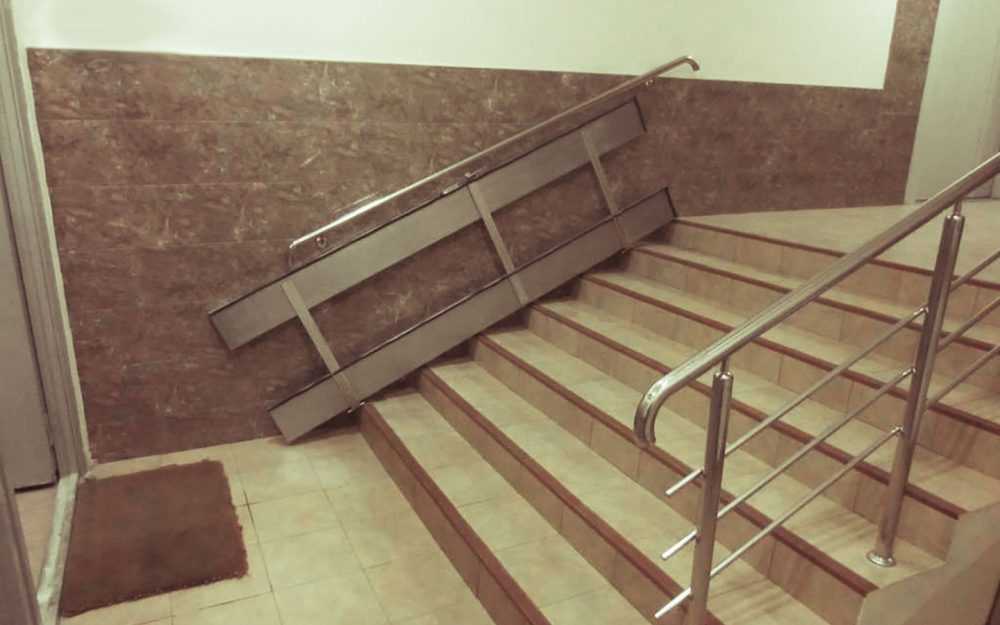

В данном случае перегородки установлены на угловой части ступеней, что очень удобно

Причиной неприятностей могут стать выступающий крепеж, другие непродуманные детали конструкции. Поэтому устройства доступности для маломобильных групп населения «кустарного» производства устанавливать не рационально. Особенно с учетом того, что отвечать за травмирование граждан или испорченное имущество придется владельцу такого спуска. Следовательно, обустройство пандуса практичнее доверить профессионалам.
Выбирая материал, стоит учитывать месторасположение конструкции и надежность ее крепления. Изделие из дорогостоящего материала могут попросту украсть. Особенно, если пандус не является стационарным или закреплен не достаточно надежно.
Важный показатель – вес конструкции. Например, пандусы из металла не рекомендуют устанавливать на деревянные лестницы в частных домах, чтобы не разрушались ступени.
Безопасное использование пандусов предполагает специальное покрытие для предотвращения скольжения, например, резиновое. На открытых пространствах устанавливают конструкции с рефренной поверхностью. Такое решение значительно облегчает процесс спуска и подъема человека в инвалидной коляске.

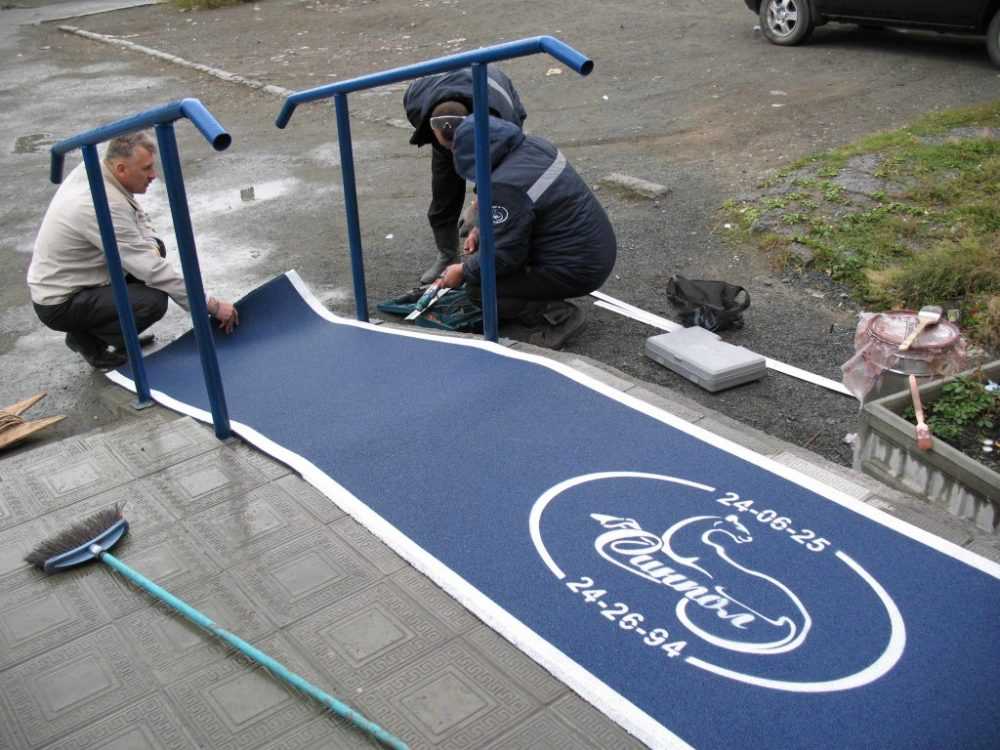

С подобным покрытием пандусом безопасно пользоваться в любую погоду

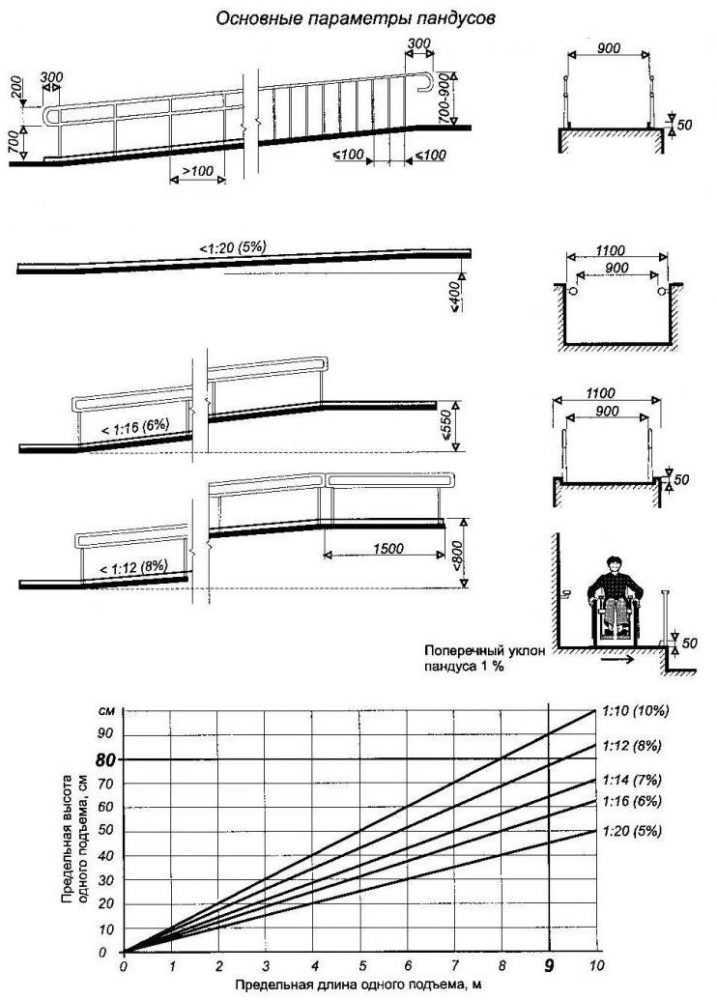

Нормативные размеры и конструкции

Высота подъема одного пролета — не более 800 мм. Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от 1500 мм, в случае встречного пересечения — от 1800 мм.

Оптимальная ширина составляет 2000 мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте 100 мм.

Подбор оптимальной ширины.

Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования. В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до 400 мм.

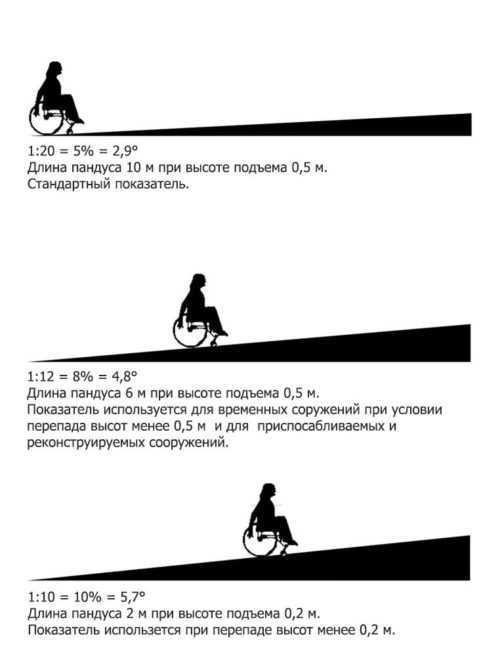

Предельные углы спуска

Уклон пандуса для инвалидов по новым нормам не может превышать 8%-15%. Это означает, что на один метр горизонтальной длины величина подъема составляет 8-15 см. В практике строительства за оптимальную величину наклона принимают показатель 10% и увеличивают его только при невозможности принятия другого решения.

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП , их размеры должны соответствовать следующим показателям:

ширина — не менее 1850 мм;
глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
размер места для разворота коляски — от 2200 мм.

При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент. Поэтому ширина или глубина могут быть увеличены.

Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:

на едином прямом марше — 900х1400 мм;
при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
на промежуточных площадках с полным разворотом — 1500х1800 мм.

Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму. Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р 51261-99. Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена. Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:

установка на всех участках наклонных дорожек и горизонтальных площадок;
высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
крепление ограждений производится только с наружной торцевой стороны;
на окончании нижнего марша перила и поручни должны выступать на 300 мм;
сечение поручней круглое, с поперечным диаметром 30-50 мм.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам.

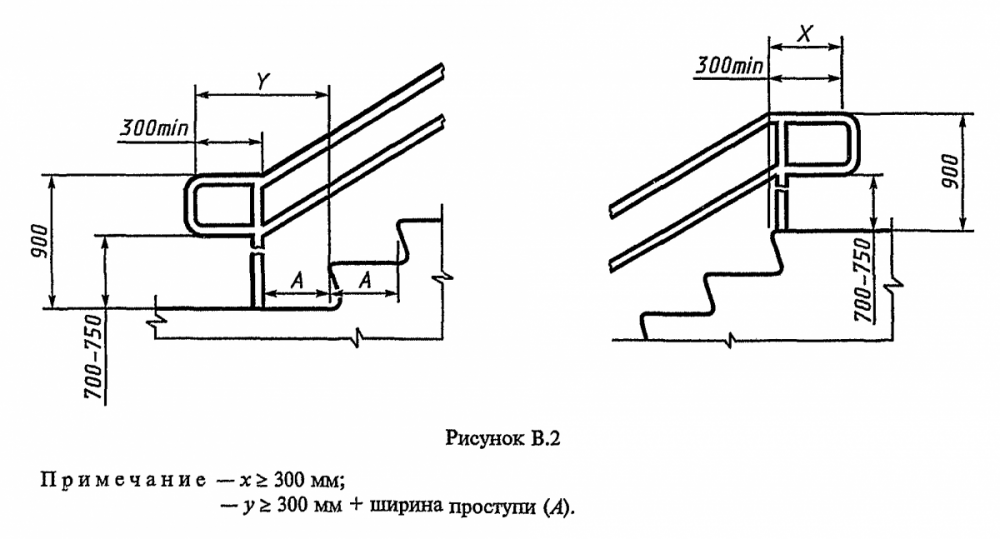

Нормативные размеры поручней.

Размеры

ГОСТами и СНиПами регламентированы только размеры пандусов для инвалидных колясок. Для детских колясок таких правил не существует.

Максимальная длина наклонной части не должна превышать 9 метров. Если больше, то необходимо устраивать горизонтальные площадки. Уклон составляет 1/12. Т.е если перепад по высоте составляет 1 м, то длина наклонной части пандуса должна быть 12 м.

Нормативная ширина пандуса составляет 0,9 -1,0 метра. Это расстояние от поручня до поручня. Размеры полозьев с учетом бортов 40*200*20 мм, расстояние между полозьями 250-300 мм. Внутренняя высота бортов составляет 20 мм, а наружная – 40 мм. Такие размеры позволяют комфортно использовать коляски с маленькими колесами, а борт в 40 мм обеспечивает безопасность передвижения.

Откидные устройства для детских колясок могут не различаться размерами от пандусов для инвалидов. Однако, на практике пандусы для детских колясок изготавливаются по следующему чертежу или схеме:

Нормативные размеры и конструкции

Подбор оптимальной ширины.

Предельные углы спуска

Предельная величина перепада высот никогда не должна превышать 18%.

Требования к площадкам

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП 59.13330.2012, их размеры должны соответствовать следующим показателям:

ширина — не менее 1850 мм;
глубина при дверях открывающихся внутрь здания 1400 мм и наружу – 1500 мм;
размер места для разворота коляски — от 2200 мм.

на едином прямом марше — 900х1400 мм;
при ширине дорожки 900 мм и наличии поворота на 90 градусов — 1400х1400 мм;
при ширине спуска 1400 мм и изменении направления под прямым углом — 1400х1500 мм;
на промежуточных площадках с полным разворотом — 1500х1800 мм.

Откидная платформа для подъема на площадку первого этажа.

Элементы ограждения

установка на всех участках наклонных дорожек и горизонтальных площадок;
высота расположения основных поручней — 700 мм от поверхности пандуса, вспомогательных — 900 мм;
расположение поручней должно быть в виде сплошной линии на одном расстоянии от поверхности спуска;
крепление ограждений производится только с наружной торцевой стороны;
на окончании нижнего марша перила и поручни должны выступать на 300 мм;
сечение поручней круглое, с поперечным диаметром 30-50 мм.

Нормативные размеры поручней.

Как добиться установки пандуса?

Теперь разберемся, как и кто должен устанавливать пандус. По закону управляющие компании должны бесплатно устанавливать пандусы в подъездах жилых домов. Для этого необходимо сделать следующее:

Пишите заявление на имя начальника ЖЭК или управляющей компании (два экземпляра).
Включаете в заявление перечень с данными соседей, поддерживающих установку пандуса (если такие есть).
Указываете конкретное место, где вы хотели бы видеть пандус, а также его тип.
Делаете ссылки на нормативно-правовую базу.
Можете прикрепить фото лестничных маршей для доказательства невозможности перемещения по ним без специальных конструкций.
Заявление лучше отправляйте в заказном письме.

Закон дает управляющей компании 30 дней на рассмотрение заявления и вынесение своего решения. Ответ руководство должно дать вам в письменном виде.

Мотивировать отказ могут узкими лестничными пролетами (меньше 2,5 м), но в такой ситуации вы можете потребовать установить откидной пандус.

В случае получения отказа следует написать заявления с указанием того, что ваши права нарушило конкретное ответственное лицо, в следующие инстанции:

жилищная инспекция,
районная прокуратура,
общество по защите прав потребителей,
органы местного самоуправления.

Покрытия поверхностей

Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску. Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков.

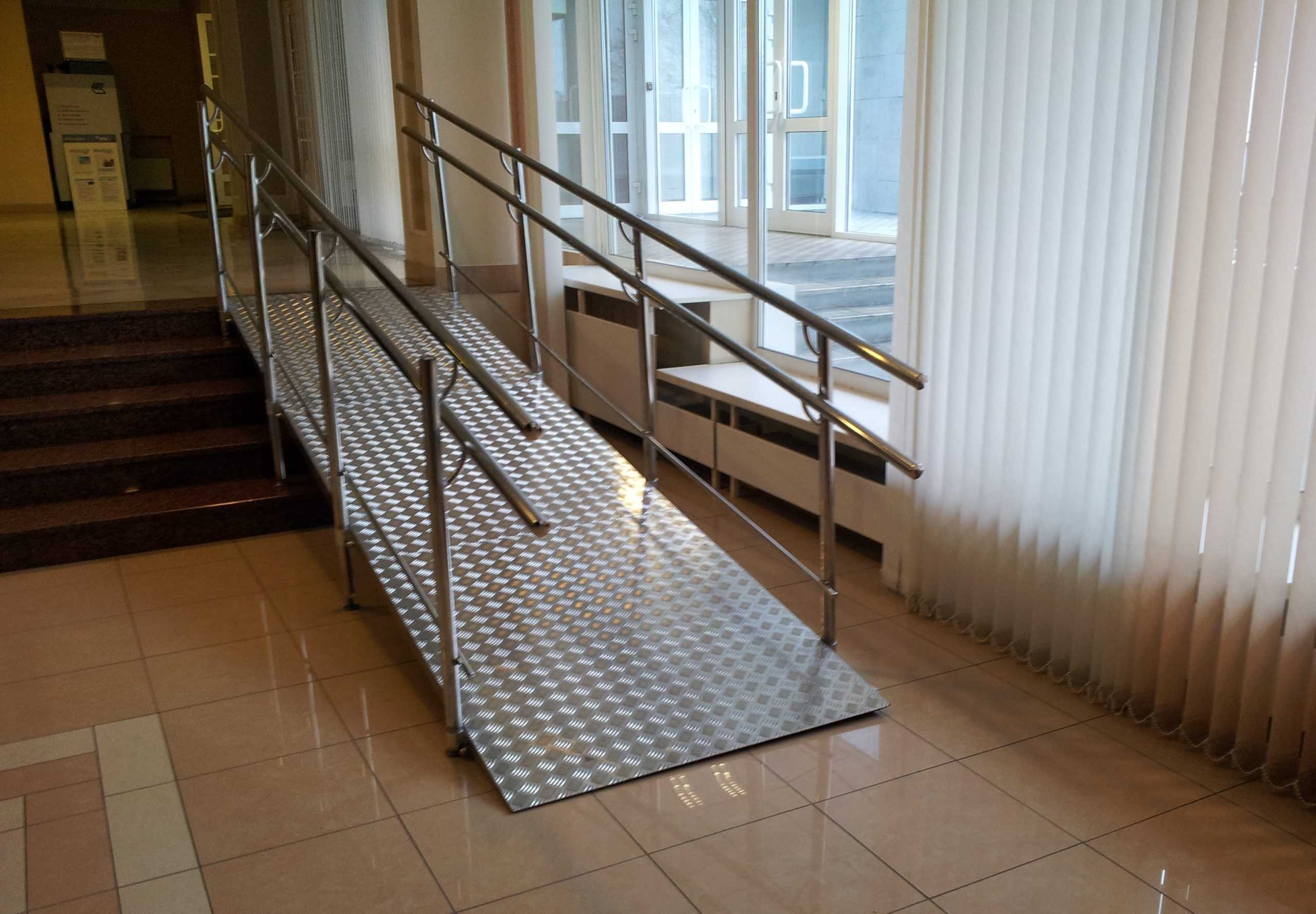

Противоскользящие покрытие

При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников. Для вариантов из железобетона это может быть покрытие из наливных бетонов, различные виды бетонной плитки, рельефная керамическая плитка, рулонные резиновые покрытия и т.д. Отбойники для колес (бетонные или металлические) окрашивают в яркий цвет.

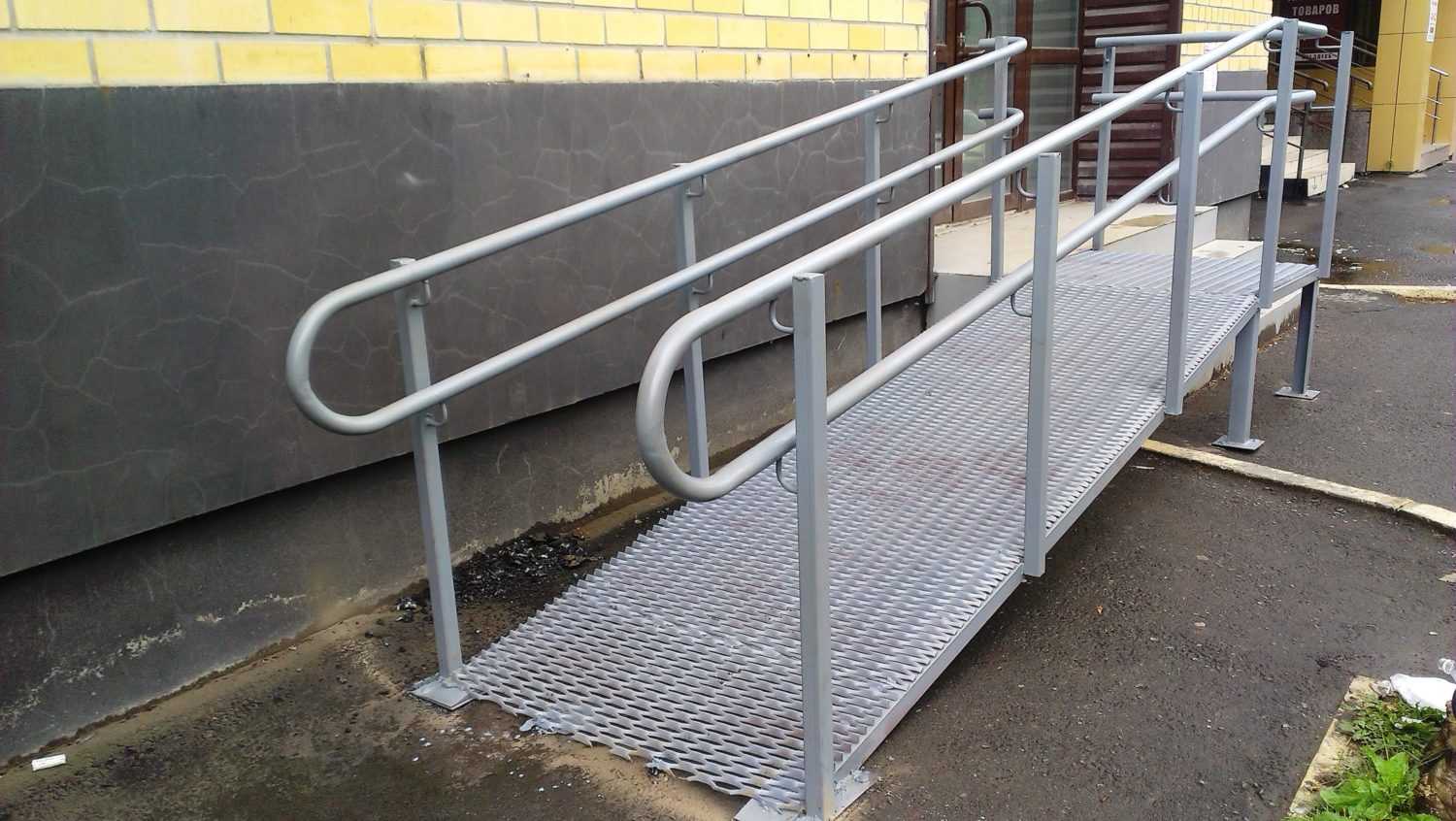

Для металлических конструкций используют нескользящие рулонные резиновые покрытия и материалы из пластика. При выборе покрытий такого типа учитывается износостойкость и возможность замены при необходимости. Поверхности маршей из металлов выполняют из просечного листа, препятствующего скольжению и не требующего дополнительной отделки

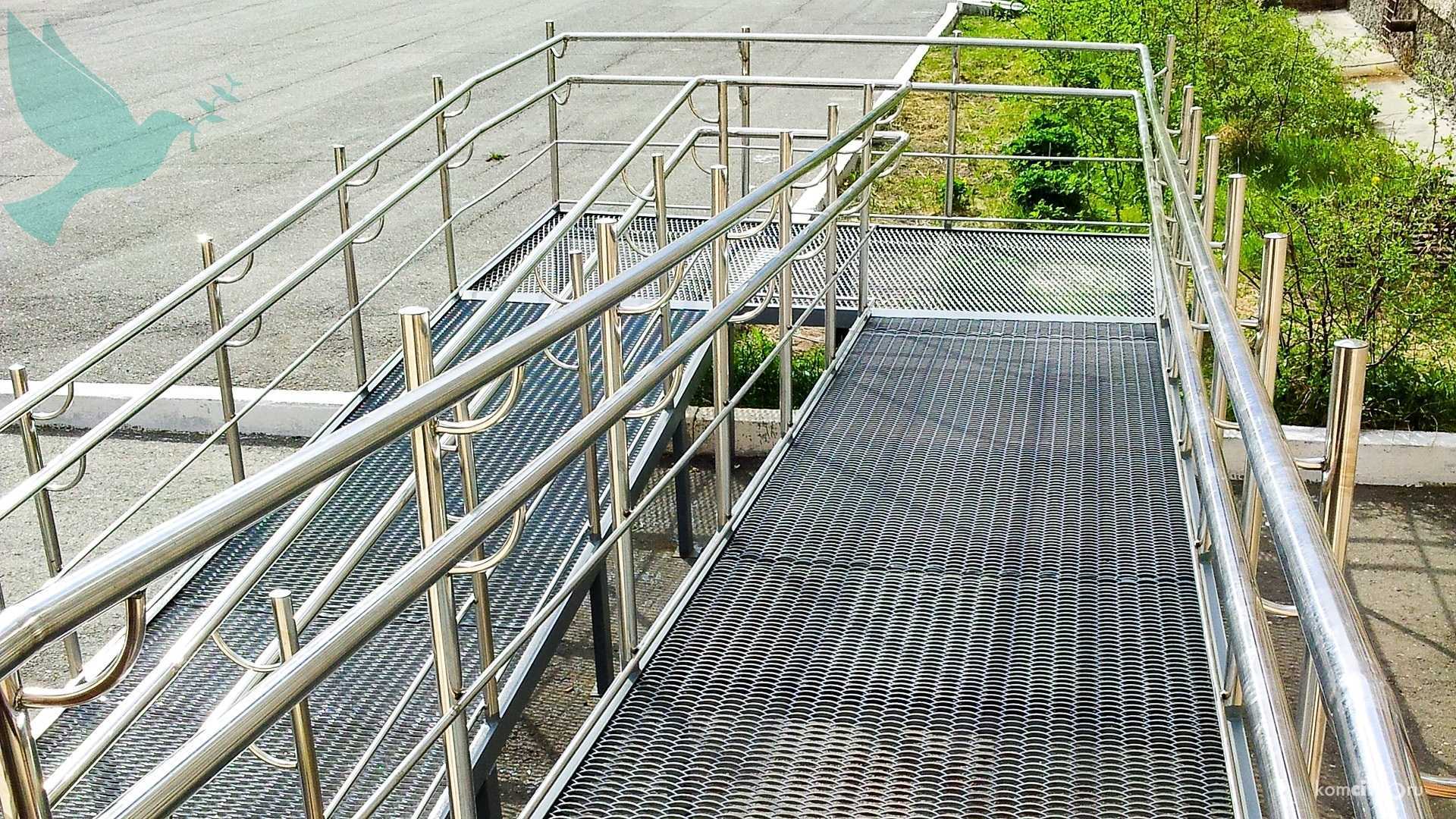

Выбирая просечной лист, важно обратить внимание на жесткость. Толщина выбирается из условий отсутствия вибраций и прогибов при движении коляски. Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению

Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом. На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы. Для удобства пользования края (начало и конец подъема) обозначаются рельефными вставками из плитки или сигнальными полосами желтого цвета

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом. На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы. Для удобства пользования края (начало и конец подъема) обозначаются рельефными вставками из плитки или сигнальными полосами желтого цвета.

Покрытие укладывается таким образом, чтобы обеспечить поперечный уклон плоскостей около 1% для организации стока дождевых и талых вод. На поверхностях не должно так же образовываться наледи. Для стационарных конструкций допустимо применение подогрева маршей для условий интенсивного использования.

Выбирая покрытие необходимо учитывать простоту монтажа при возможной замене или ремонте, износостойкость, стилевые и эстетические качества. Это продлит срок службы и упростит эксплуатацию.

Особенности инвалидного пандуса

Для удобства использования пандус для инвалидов должен иметь ровную поверхность. При этом для отделки выбирается материал, который не скользит при попадании на него осадков. Уклон также имеет большое значение, так как инвалиды, передвигающиеся на колясках, не способны самостоятельно подняться по такой конструкции, если она имеет большой уклон. В условиях ограниченного пространства создаются угловые сооружения, позволяющие увеличить площадь конструкции и уменьшить ее уклон. Чаще всего для таких сооружений используется бетон и металл, так как данные материалы позволяют создать достаточно прочную конструкцию с нескользящей поверхностью.

Ко всем элементам пандусов для инвалидов предъявляются повышенные требования по безопасности. Именно поэтому обязательной частью конструкции являются поручни из нержавеющей стали.

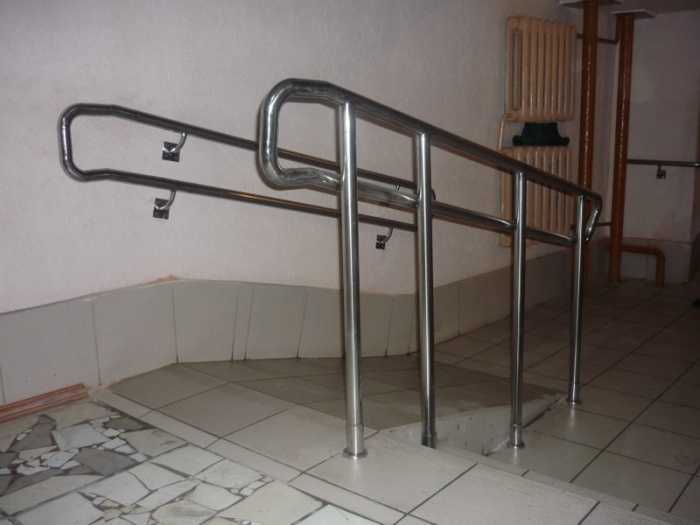

Перила и поручни

Наиболее популярными являются именно двухуровневые поручни. Они подходят как для пешеходов, так и для людей, которые передвигаются на колясках самостоятельно.

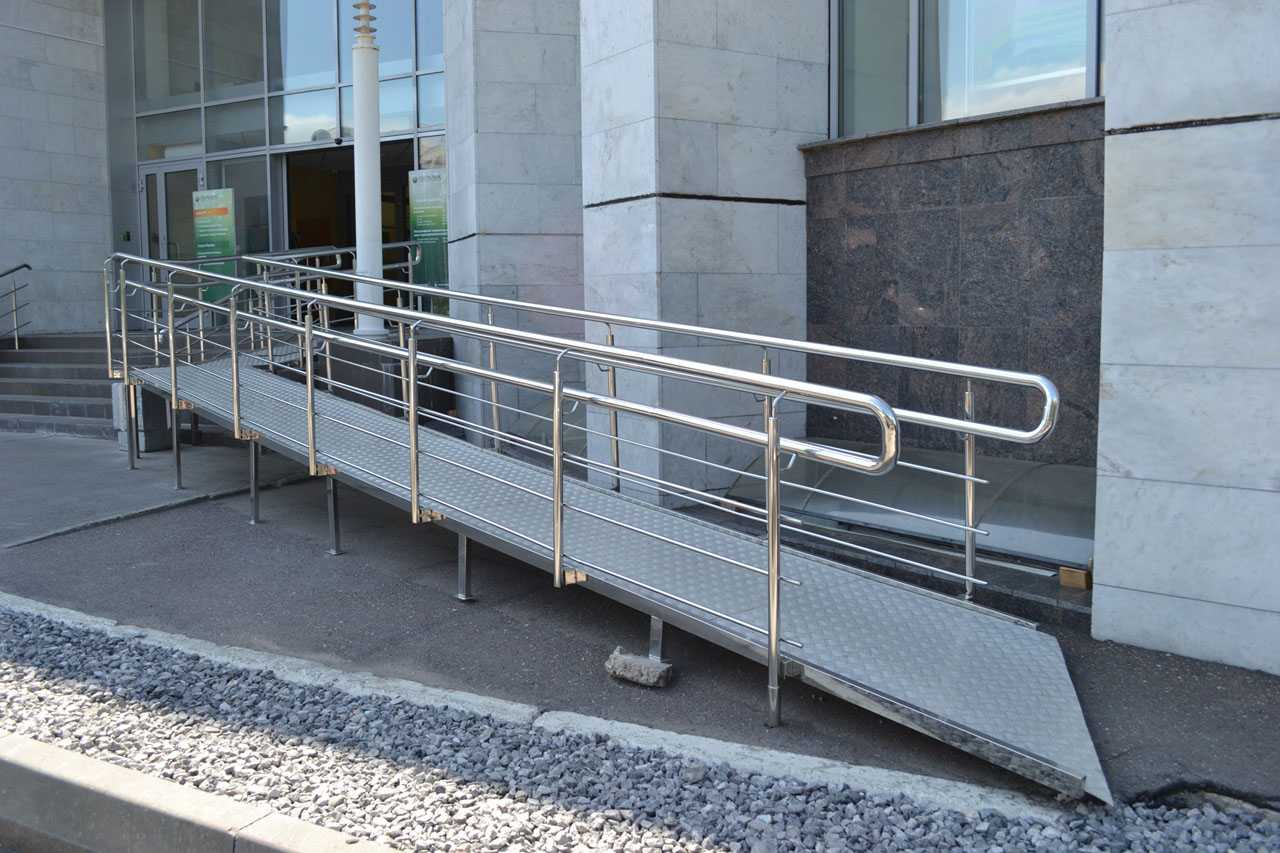

Верхние металлические поручни из нержавеющей стали, согласно требованиям, должны находиться на высоте 90 см. Нижние монтируются на 20 см ниже. Также согласно правилам, поручни должны иметь такую форму, чтобы рука свободно скользила по ним, не встречая препятствия в виде стоек и креплений.

Также на поручнях из нержавеющей стали не должно быть острых углов и кромок, которые способны стать причиной травмы. Из-за таких требований производителям поручней приходится делать кронштейны сложной формы, которые держат такие детали снизу.

Такие перила создаются с расчетом на нагрузку в 100 килограммов, что делает их достаточно надежными. Чаще всего для создания поручней используется качественная нержавеющая сталь.

Требования, предъявляемые к поручням из нержавеющей стали, согласно СНиП:

допустимый диаметр поручней должен составлять от 30 до 55 мм;
поручни должны располагаться по всей длине установленного пандуса;
если строение устанавливается около входа в детские учреждения, высота поручней должна составлять не более 50 см;
чтобы предотвратить скатывание коляски, конструкцию необходимо оборудовать бортиками высотой 5 см.

Требования по установке

Согласно СНиП металлические ограждения для пандусов из нержавеющей стали должны иметь следующие характеристики:

Ограждение пандуса устанавливается в случае, когда перепад высот составляет более 45 см.
Ясли поручни для инвалидов являются двойными, верхний монтируется на высоте 90 см, а нижний – 70 см.
Расстояние между поручнями должно быть в пределах от 0,9 до 1 метра.

Уровень уклона

Одной из главных характеристик, от которых зависит выбор конструкции пандуса и поручней из нержавеющей стали, является уклон конструкции. Он измеряется в процентах:

Допустимый уклон составляет 5 %. При таком значении подъем пандуса для инвалидов равен 80 см.
Если пол является неровными и перепады высоты составляют 20 см. Допускается увеличение угла до 10 %.
Когда конструкция монтируется временно и подъем не превышает 50 сантиметров, а длина не более 60 см, уклон может составлять 80%.

Размеры пандусов

Для проектирования пандусов необходимо соблюдать строительные правила и требования для размеров:

Перед пандусом должна быть установлена площадка, размеры которой должны превышать ширину коляски. Подобная площадка устанавливается и в конце подъема. Если эти площадки отсутствуют, человеку на коляске будет сложно перемещаться по пандусу.
Ширина всей конструкции для инвалидов должна составлять минимум 90 см, если она предназначена для одностороннего движения. Если же предусмотрено двухстороннее движение, этот параметр должен быть вдвое большим. При такой ширине посередине подъема устанавливается дополнительный поручень.
Если создается несколько пролетов, между ними устанавливаются удобные площадки, которые позволяют развернуть коляску. Глубина таких площадок должна составлять минимум 150 см, а ширина вдвое превышать ширину марша.
