Можно ли использовать газовую колонку для отопления?

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

• P — мощность ТЭНа;
• M — масса нагреваемой воды;
• tk — желаемая температура воды;
• tн — начальная температура воды;
• T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Настройка прибора

После того, как монтаж завершен, последним этапом остается подключение и настройка. Эту работу должны делать только специалисты, имеющие лицензию. Мастер наладит необходимую температуру нагрева, настроит оптимальную подачу газа, выставит режим лето/зама, в зависимости от сезона. Произведет первый запуск, и опломбируют систему.

Запрещается производить пуск или устанавливать батарейки, при отсутствии воды в теплообменнике.

Вставьте батарейки в аппарат с автоматическим розжигом, откройте газовый вентиль. Если установка произвелась правильно, то при открытии вентиля с горячей водой колонка запустится самостоятельно. Необходимо настроить температурный режим подачи воды, рекомендованный диапазон до 50ºС. Если у вас ручной розжиг, вам необходимо разжечь при помощи кнопки и потом открыть воду. Для этого требуется сначала открыть краны холодной и горячей воды, а потом горячую в любом из смесителей в доме и подождать когда потечет подогретая вода.

Соединения труб

При монтаже требуется применение сварки. Контроль качества сварочных работ регламентирован в СНиП 3.05. 03.85 5.

Сварка труб отопления

• Присоединять газовые водонагреватели и иные газовые приборы к дымоходу требуется трубами, которые изготовляются с применением кровельной стали.
• Длина соединенных труб не должна превышать 3-х метров в новых зданиях и более 6-ти метров в уже существующих.
• Уклон трубы по отношению к прибору должен составлять не менее 0,01.
• На трубах, отводящих дым, допускается не более 3-х изгибов, радиус не должен быть меньше диаметра трубы.
• Соединение труб должно быть плотным, вхождение одной трубы в другую должно быть не меньше половины диаметра трубы.
• Если трубы изготовлены из черного железа, они требуют покраски огнестойким лаком.

Здравствуй, мой дорогой собеседник.

Ежегодно от отравления угарным газом гибнет более полутора миллионов человек. И в большинстве случаев это происходит по вине неисправных газовых колонок или плохо прочищенных воздуховодов.

А знаете, что самое опасное? Газ в кухонных плитах специально «ароматизирован». Поэтому утечку метана наше обоняние способно почувствовать. С газом в колонке немного другая история. При плохой вентиляции горение происходит с недостатком кислорода, в результате чего образуется опасный угарный газ, надышавшись которым человек теряет сознание и засыпает. К сожалению навсегда.

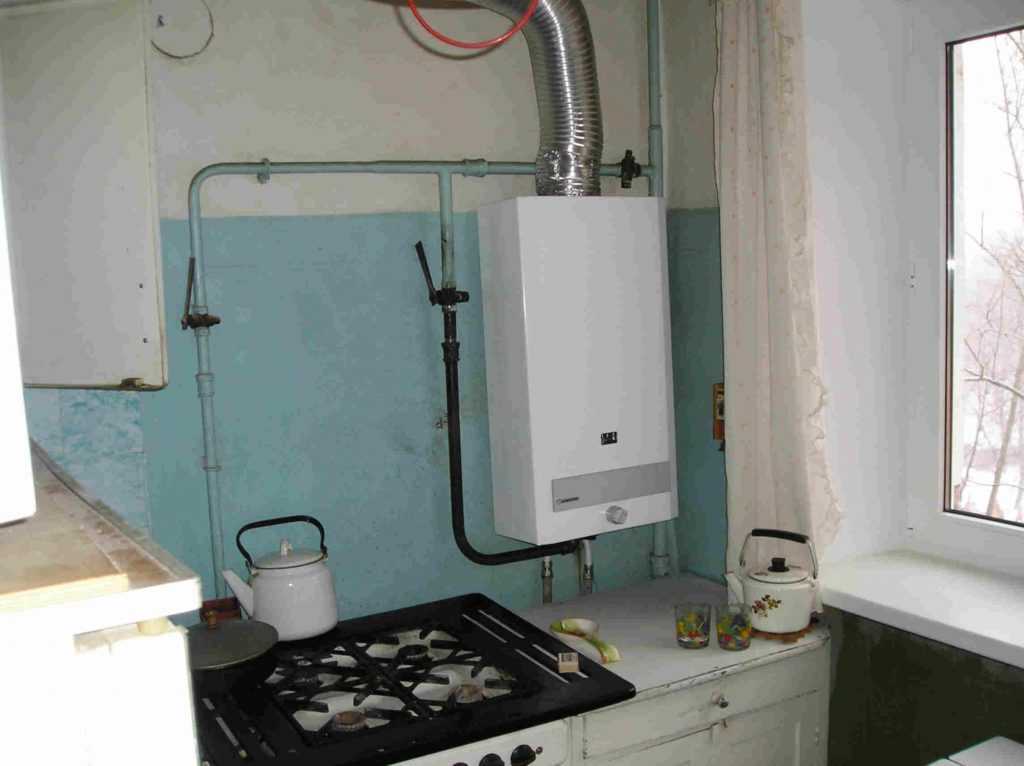

Поэтому вытяжка для газовой колонки — обязательное приспособление. А как она работает и как правильно ее установить — узнаем из сегодняшней статьи.

Модели с открытой камерой сгорания

Газовая колонка для нагрева воды такого типа монтируется в квартире с хорошей проточной вытяжкой и дымоходом. Она проста в использовании и обслуживании, работает, в основном, от батареек.

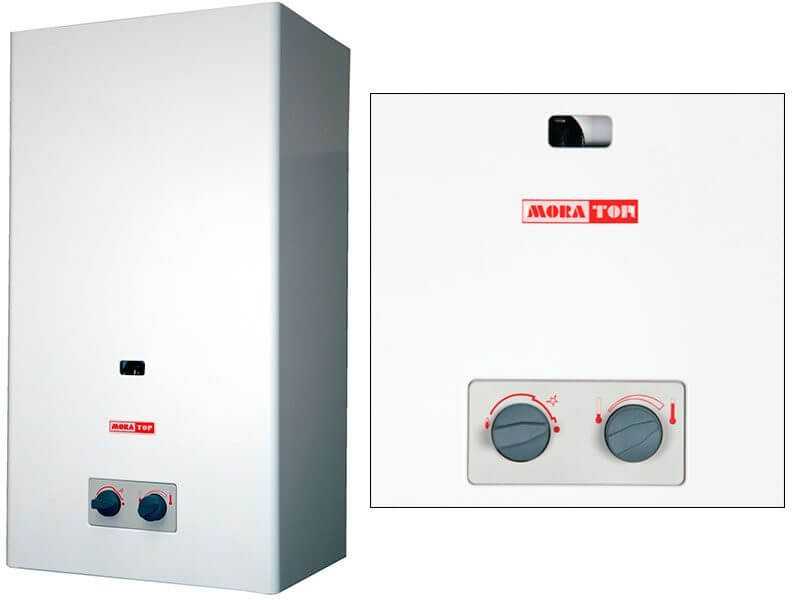

Mora Vega 10 Е практичная и заслуживает доверия

Трубки в теплообменнике диаметром 18 мм, внутри находятся турбуляторы, которые препятствую образованию накипи. Рассчитана на один источник водозабора, поэтому устанавливается в квартире с невысоким расходом воды.

Положительные характеристики:

• КПД 92%;
• регуляторы температуры и воды;
• уровень шума — низкий;
• температура поддерживается на одном уровне при перепадах напора воды;
• мгновенный нагрев.

Отрицательные характеристики:

Цена от 20 тыс.руб.

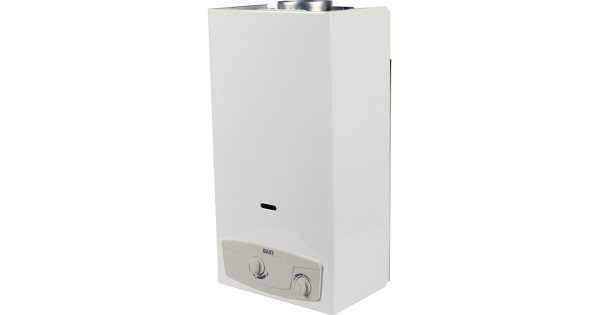

Baxi Sig 2 14i бренд из Италии

Проточный газовый водонагреватель с производительность 14 л/мин, оснащен дисплеем с указанием температуры воды. Медный теплообменник имеет покрытие для защиты от разъедания, латунный водяной узел и горелку из нержавейки.

Положительные характеристики:

• теплообменник из медного материала предусмотрен для длительной работы;
• удобно контролировать температуру;
• работает при малом напоре воды;
• горелка имеет плавную регулировку.

Отрицательные характеристики:

температурный датчик иногда врет.

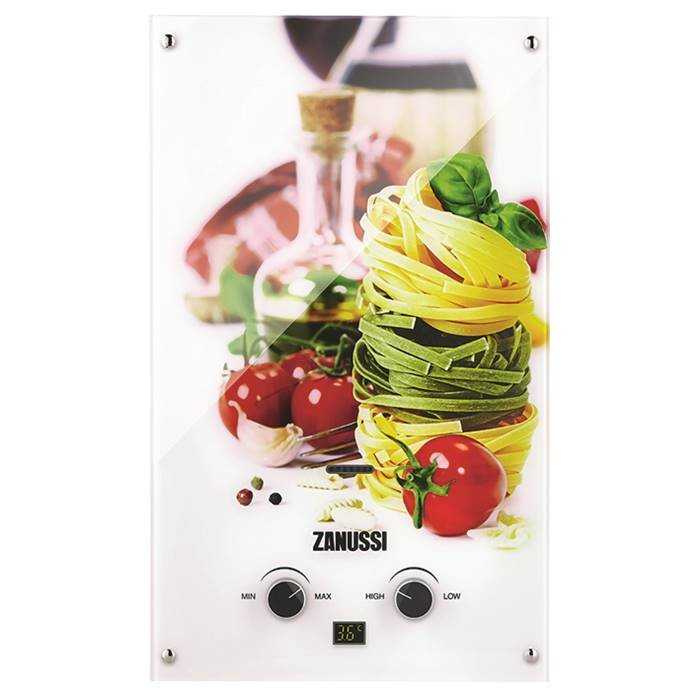

Zanussi GWH 10 Fonte Glass стильный дизайн и яркая внешность

Передняя панель автоматической газовой колонки имеет покрытие из термоустойчивой стеклокерамики с живописными принтами.

Плюсы и минусы:

• бесшумная;
• температура поддерживается на одном уровне при перепадах напора воды;
• конструктивные особенности коллектора предотвращают утечку газа;
• мгновенный нагрев;
• нескучный дизайн.

нестабильный нагрев воды.

Почему нет тяги в газовой колонке

Причин отсутствия тяги несколько. Чтобы выяснить что стало катализатором неисправности проводят визуальный осмотр подключения колонки на предмет ошибок, допущенных во время монтажных работ. После проверяют состояние дымового канала.

Основные причины, влияющие на то, что в дымоходе нет тяги:

• Ошибки, допущенные во время монтажа — распространены несколько видов нарушений:
  1. Диаметр воздуховода — не может быть меньшим сечением, чем у выводящего патрубка водонагревателя. Диаметр рассчитывается по мощности теплогенератора. Не допускается использование более 3 повторных углов и переходников при монтаже трубы. Минимальная длина дымохода 2,5 м. Трубу нельзя сужать и изменять сечение на меньшее. Диаметр должен остаться одинаковым на всей протяженности дымохода.
• Соединения должны быть плотными не допускающими протечек. Проводится герметизация в месте подсоединения колонки к вытяжке. Чтобы уплотнить дымоход на месте стыков используют специальный термостойкий герметик.
• Минимальное расстояние от газовой колонки до дымохода 30-50 см.
• Размеры (длина) гофры не должны превышать 2 м. На всем протяжение устанавливают хомуты, предотвращающие провисание трубы, что отразится на характеристиках тяги.
• Несоответствие помещения техническим условиям эксплуатации колонки — пользоваться газовым водонагревателем при отсутствии тяги в дымоходе нельзя. Недостаточная циркуляция воздуха в помещении влияет на работоспособность колонки. Запрещается установка в одном помещении принудительной вытяжки и водонагревателя. При монтаже металлопластиковых окон обязательно предусматривается приточный клапан.

Плюсы и минусы индукционных устройств для нагрева воды

Прибор имеет довольно простую конструкцию и не требует специальных документов, разрешающих использование и установку. Индукционный нагреватель воды имеет высокую степень эффективности и оптимальную для пользователя надежность. При использовании его в качестве котла для отопления можно даже не устанавливать насос, так как вода течет по трубам благодаря конвекции (при нагреве жидкость практически превращается в пар).

Также устройство обладает рядом преимуществ, что выгодно отличает его среди других видов водонагревателей. Итак, индукционный нагреватель:

• намного дешевле своих аналогов, такое устройство можно без проблем собрать самостоятельно;
• полностью бесшумный (хотя катушка и вибрирует при работе, но эта вибрация не ощутима для человека);
• во время работы вибрирует, благодаря чему грязь и накипь не прилипает к его стенкам, поэтому и в чистке не нуждается;
• имеет теплогенератор, который можно легко сделать герметичным благодаря принципу работы: теплоноситель находится внутри нагревательного элемента и энергия передается нагревателю посредством электромагнитного поля, никаких контактов не нужно; поэтому не понадобятся уплотнительные резинки, сальники и прочие элементы, способные быстро испортиться или протекать;
• ломаться в теплогенераторе просто нечему, так как воду нагревает обычная труба, которая неспособна испортиться или перегореть, в отличие от ТЭНа;

Несмотря на огромное количество достоинств, индукционный водонагреватель имеет и ряд недостатков:

• первый и самый болезненный для владельцев – это счет за электричество; прибор нельзя назвать экономичным, поэтому придется выкладывать порядочную сумму раз за его использование;
• второе – устройство сильно греется и нагревает не только себя, но и окружающее пространство, поэтому лучше не прикасаться к корпусу теплогенератора во время его работы;
• третье – прибор имеет крайне высокую эффективность и теплоотдачу, поэтому при его использовании обязательно устанавливайте датчик температуры, иначе может взорваться система.

Мощность котла для квартир

При расчете отопительного оборудования для квартир можно пользоваться нормами СНиПа. Использование этих норм еще называют расчетом мощности котла по объему. СНиП задает требуемое количество тепла на обогрев одного кубического метра воздуха в типовых постройках:

• на обогрев 1м 3 в панельном доме требуется 41Вт;
• в кирпичном доме на м 3 идет 34Вт.

Зная площадь квартиры и высоту потолков, найдете объем, затем, умножив на норму в узнаете мощность котла.

Расчет мощности котла не зависит от типа используемого топлива

Для примера посчитаем требуемую мощность котла для помещений в кирпичном доме площадью 74м 2 с потолками 2,7м.

1. Вычисляем объем: 74м 2 *2,7м=199,8м 3
2. Считаем по норме сколько нужно будет тепла: 199,8*34Вт=6793Вт. Округляем и переводим в киловатты, получаем 7кВт. Это и будет необходимая мощность, которую должен выдавать тепловой агрегат.

Несложно посчитать мощность для такого же помещения, но уже в панельном доме: 199,8*41Вт=8191Вт

В принципе, в теплотехнике округляют всегда в большую сторону, но можно принять во внимание остекление ваших окон. Если на окнах энергосберегающие стеклопакеты, можно округлять в меньшую сторону

Считаем, что стеклопакеты хорошие и получаем 8кВт.

Выбор мощности котла зависит от типа здания — для обогрева кирпичных требуется меньше тепла, чем панельных

Далее нужно, так же как и в расчете для дома, учесть регион и необходимость подготовки горячей воды. Актуальна и поправка на аномальные холода. Но в квартирах большую роль играет расположение комнат и этажность

Принимать во внимание нужно стены, выходящие на улицу:

• Одна наружная стена — 1,1
• Две — 1,2
• Три — 1,3

После того, как учтете все коэффициенты, получите достаточно точное значение, на которое можно опираться при выборе техники для отопления. Если хотите получить точный теплотехнический расчет, его нужно заказывать в профильной организации.

Есть еще один метод: определить реальные потери при помощи тепловизора — современного прибора, который покажет к тому же места, через которые утечки тепла идут более интенсивно. Заодно сможете устранить и эти проблемы и улучшить теплоизоляцию. И третий вариант — воспользоваться программой-калькулятором, который посчитает все вместо вас. Нужно только выбрать и/или проставить требуемые данные. На выходе получите расчетную мощность котла. Правда, тут есть определенная доля риска: непонятно насколько верные алгоритмы заложены в основу такой программы. Так что все-таки придется еще хотя-бы приблизительно просчитать для сравнения результатов.

Так выглядит снимок тепловизора

Надеемся, у вас теперь есть представление о том, как рассчитать мощность котла. И вас не путает, что это газовый котел. а не твердотопливный, или наоборот.

По результатам обследования можно устранить утечки тепла

Возможно, вас заинтересуют статьи о том, как рассчитать мощность радиаторов и выбор диаметров труб для системы отопления. Для того чтобы иметь общее представление об ошибках, которые часто встречаются при планировании системы отопления смотрите видео.

Требования к помещению газовой котельной

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются определенные требования.

Основные требования к газовым котельным в частном доме:

Не допускается установка газовых котлов в жилых комнатах дома.

Запрещено устанавливать котел вблизи от источников открытого огня.

Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 100 кВт.

К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.

Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла: До 30 кВт — 7,5 м³; От 30 до 60 кВт – 13,5 м³; От 60 до 200 кВт – 15,0 м³.

В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.

Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.

Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.

Пол в помещении котельной должен быть выполнен из негорючих материалов.

При установке напольного котла, поверхность пола должна быть выровнена.

Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.

Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно площадью светового проема от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.

В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.

На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.

Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Газовая колонка на отопление

Одно из главный отличий колонки от отоп.котла, это то, что у теплообменника колонки специально сделано намного (очень намного) бОльшее гидросопротивление. И он (теплообменник) рассчитан на совершенно другие сооотношения разницы температур воды в каждой локальной его точке и продуктов сгорания газа. И это отличие ничем не изменить. Колонка всегда останется колонкой.

А без большого перепада давлений на теплообменнике колонки, она просто не будет включаться (если конечно исправна «лягушка» или автоматика).

Далее.

В колонке (особенно старых моделей типа ВПГ) могут отсутствовать системы безопасности, которые обязательно устанавливаются в котле:

1. Ионизационный контроль пламени.
2. Датчик тяги.
3. Датчик угарного газа.
4. Контроль работы цирк.насоса.
5. Датчик протока теплоносителя.
6. Датчик температуры подачи (выхода из теплообменника)
7. Клапан сброса аварийного давления (подрывник).
8. Автоматический воздухоотводчик из теплообменника.
9. Газовая арматура модулирующая мощность горелки, дозируюшая подачу газа, и предопределяющая соотношение пропорции смеси газ-воздух.

Что никто не помнит как пользовались газ.колонкой в прежние времена, когда «лягушка» в колонке постоянно клинила и требовала переборки, промывки в лимонной кислоте (ремонта, замены мембраны) каждые 3 месяца?

1. Проверить тягу.
2. Зажечь запальник.
3. Открыть проток воды через колонку.
4. Включить газ через основную горелку. Предупредить домашних, чтобы под страхом смерти не открывали кран-буксы на смесителях.

Протоком газа на основной горелке отрегулировать температуру воды на выходе из колонки.
Помыть посуду или принять душ, предупредив всех домашних, чтобы не пользовались ни в коем случае другими точками водоразбора! 6.1. Во время принятия душа быть ошпаренным, когда кто-то из домашних спустил воду в унитаз и сам открылся клапан набора воды в унитазный бачок.
Не отключая проток воды, пойти на кухню, перекрыть поток газа через горелку колонки.
Вернуться в ванную, закрыть воду.
Вернуться на кухню и отключить запальник колонки.

И что никто не видел, как из под дна колонки вываливаются куски раскаленного докрасна теплообменника колонки при нарушении вышеперечисленного порядка пользования колонкой ВПГ? И начинается пожар? Случайно ли были пожарные нормы во времена СССР устанавливать колонку над мойкой?

Как из колонки вырывается перегретая пароводяная смесь и наносит подошедшему невовремя человеку сильнейшие ожоги и увечья? Это нужно было в ожоговом центре у врачей спросить, или увидеть собственными глазами выжженые глаза у детей в том же ожоговом центре.

Короче, в свете вышесказанного, нужно быть полностью сумасшедшим «кулибиным», чтобы мастырить из колонки отопительный котел. Вы бы еще из неразорвавшейся ракеты от «Града» или «Смерча» мастырили к своему авто ракетный двигатель!

Тем более, что если добавить в колонку необходимые датчики, «мозги», автоматику, насос, расширительный бак, то это будет стоить уже дороже настенного котла. При чем оставаться таким же опасным в эксплуатации.

Уж не будем говорить, что КПД такого «монстра-котла» переделанного из колонки может быть просто смешная, типа 20%. Т.е. может газа будет жрать по сравнению с котлом в пять раз и больше. И какая будет температура продуктов сгорания выхлопных газов — тоже тайна покрытая мраком. А температура выхлопных газов будет определять будет ли рассчетная тяга в дымоходе или не будет.

А это ведь Вам не турбокотел с закрытой камерой сгорания и принудительным удалением продуктов сгорания в дымход посредством компрессора. При неверной пропорции смешения смеси газ-воздух, может образовываться и попадать в помещение смертельное количество угарного газа. Который не имеет ни запаха, ни цвета. Покупать еще газоанализатор с автоматикой, автоматически перекрывающий подачу газа?

Короче, затея сделать из колонки газовый котел очень опасна для жизни.

Какую технику выбрать

Что нужно учитывать, чтобы сделать правильную покупку? В первую очередь особенности помещения: его площадь, вентиляцию, возможность организации дымохода

Затем обратите внимание на особенности техники:

• Мощность и производительность. На какое давление рассчитана техника;
• Тип розжига;
• Габариты корпуса;
• Камера сгорания;
• Качество теплообменника;
• Безопасность работы;
• Управление;
• Стоимость.

Производительность и мощность

В паспорте указана номинальная мощность прибора. Чем она выше, тем больший литраж можно нагреть. Так:

• 17 кВт относится к низкой мощности;
• 22-24 кВт — к средней;
• 28-31 кВт — к высокой.

Для обеспечения одной заборной точки хватит нагрева 10 литров в минуту. Этого вполне достаточно для двух человек. Для развилки на душ и раковину и ис пользования тремя людьми подойдет 13-14 литров в минуту. Большой семье хватит 15-16 литров. При этом можно подключить все необходимые точки.

Как рассчитать мощность котла газового

При обустройстве дома отопительной системой следует особое внимание уделить такому элементу, как котел. Именно от него во многом зависит качество и эффективность работы всего обогревательного контура

Подбирается устройство такого плана в зависимости от некоторых данных и расчетов, при грамотном выполнении которых можно сократить расходы на приобретение топливных или энергетических ресурсов. А как правильно выполнить расчет мощности котла для отопления дома, вы узнаете из этой статьи.

1. Что учитывают при выборе оборудования
2. Какие характеристики влияют на расчет
3. Что нужно учитывать в обязательном порядке
4. Не забываем учитывать возможные теплопотери
5. Самый простой способ определения производительности нагревателя

Расчет котла по объему

Чтобы рассчитать мощность, применяют такую формулу:

где V является объемом дома ,

К — коэффициент, показывающий потери тепла в зависимости от теплоизоляции. Имеет следующие значения:

• 0,6-0,9 — для домов, в которых конструкция является улучшенной. стены — кирпичные и покрыты двойной теплоизоляцией, окна имеют двойной стеклопакет и относительно небольшую площадь, крыша сделана из теплоизоляционного материала;
• 1-1,9 — для домов, которые характеризуются двойной кирпичной кладкой. небольшим количеством окон и крышей, имеющую обычную кровлю;
• 2-2,9 — для зданий с небольшой теплоизоляцией. то есть тепло задерживают окна и крыша с упрощенной конструкцией, стены с толщиной, равной длине 1 кирпича;
• 3-4 — для деревянных конструкций или зданий, стены которых представляют собой гофрированный металлический лист.

ΔТ является разницей между желанными градусами внутри помещения и температурой за окном .

Для примера будет взят вышеупомянутый дом. Его объем V = 115*2,5 = 287,5 куб. м. ΔТ = +20 — (-20) = 40 °С. Тогда P = 287,5*1,9*40/860 = 25,4 кВт/час.

Оба метода не учитывают наличие в доме косвенного бойлера с хорошим КПД. Если он должен быть, то полученный результат нужно увеличить на определенную цифру. Многие эксперты отмечают, что ее следует умножать на 1,2-1,3. Хотя можно использовать еще одну простую формулу.

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

• если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
• если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
• отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

• при наличии одной внешней стены — 1,1;
• две стены выходят на улицу — 1,2;
• три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

• на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
• на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

1. Находим объем. 87 * 2,7 = 234,9 куб. м.
2. Округляем — 235 куб. м.
3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
4. Округляем, получаем 8 кВт.
5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
6. Округляем: 6 кВт.
7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.
