Как сделать теплоаккумулятор для отопления своими руками

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

• С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
• Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

• Стальной лист, толщиной не менее 2 мм;
• Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

1. Разметка и резка в размер стального листа;
2. Сварка металлоконструкции бака;
3. Разметка и приваривание отводов и фланцев (сгонов);
4. Зачистка сварочных швов;
5. Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

• Пенопласт;
• Минеральную вату;
• Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

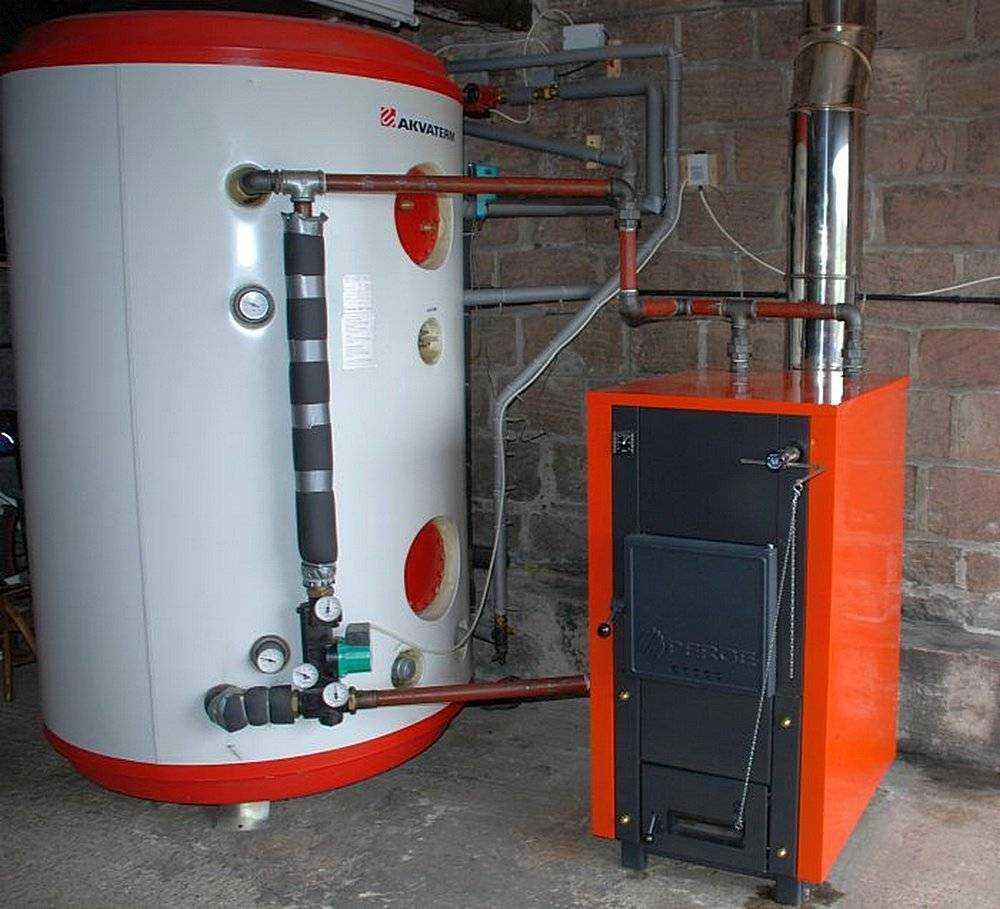

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками

Изготовление и подключение своими руками

Если в вашем распоряжении имеется сварочный аппарат, даже самый простой, можете смело приниматься за изготовление теплового аккумулятора своими руками. Особые знания на этапе подготовки материалов и в процессе выполнения монтажных работ не понадобятся. Буферная ёмкость представляет собой вместительную, качественно утеплённую бочку, в которой врезаны патрубки для подключения трубопровода и других рабочих деталей.

Бак, который будет выполнять функции теплового аккумулятора, должен быть полностью герметичный. Для его изготовления может использоваться либо труба большого диаметра, либо листовое железо. В изготовленном своими руками теплоаккумуляторе должны быть предусмотрены:

Как изготовить теплоаккумулятор своими руками чертеж

• патрубки для входа и выходы труб;
• взрывной клапан для предотвращения перегревания оборудования;
• термометр для осуществления контроля температуры теплоносителя.

Для эффективного функционирования бака следует обязательно позаботиться о его качественном утеплении. В домашних условиях для этой цели используется обычная монтажная пена. Когда выполнено утепление, можно подключать прибор к системе. Схема подключения выбирается накануне.

Тепловые аккумуляторы выполняют очень важные функции в работе отопительной системы частного дома. Они могут использоваться для повышения производительности твёрдотопливных агрегатов, солнечных коллекторов или электрических котлов. Правильный выбор отопительного оборудования и качественно выполненный монтаж являются залогом успешного, эффективного и долговечного функционирования системы отопления в вашем доме.

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

1. При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.
2. Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Watch this video on YouTube

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

• Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
• Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
• Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
• Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
• Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Есть возможность сэкономить немного тепла, выработанного котлом? Тогда точно не стоит от нее отказываться. Для работы котла, так сказать, «впрок» человечество давно и весьма удачно придумало теплоаккумулятор. Это устройство, которое собирает излишки тепловой энергии отопительного котла и придерживает его до подходящего момента. Подробнее об этом устройстве, а также о его плюсах и минусах вы можете прочитать в нашей статье по выбору теплоаккумулятора для котла. Но, как вы сами можете понимать, стоит такое удовольствие недешево – около 40 000 рублей и более за модель объемом 200 литров. А если вам необходимо устройство пообъемнее? Не каждый способен выложить такую кругленькую сумму, особенно, если вы вполне можете сделать это устройство самостоятельно. Так за чем же дело стало? Поехали!

Система патрубков

В готовой металлической емкости сверлят дырки для приварки патрубков. Их должно быть много, а именно:

• 3 для термометров (их рассредоточивают на одной боковой стороне);
• 2 для термодатчиков. Диаметр этих штуцеров — 0,5 дюйма;
• 4 штуцеры для двух змеевиков. 2 из них размещают своими руками в самом верху. 2 – недалеко от дна. Диаметр ¾ дюйма. Согласно большинству схем эти патрубки стоит делать двухсторонними. То есть они должны торчать с обеих сторон стенки;
• 2 патрубки для подачи и отвода холодной воды в сам бак. Диаметр — ¾ дюйма. Благодаря этому можно будет охлаждать бак в случае его перегрева;
• 2 патрубки на верхней стороне. Диаметр — 1 дюйм. Один предназначен для магниевого анода, другой для монтажа группы безопасности;
• 1 патрубок в дне для слива воды и всей грязи. Диаметр — ¾ дюйма. Большинство времени он будет просто заглушенным.

После приварки патрубков внутреннюю поверхность шлифуют, очищают, обрабатывают с помощью раствора ортофосфорной кислоты, наносят своими руками до 6 слоев грунтовки и несколько слоев термостойкой краски .

Модернизация теплоаккумулятора

Ранее была описана классическая конструкция теплоаккумулятора, однако есть несколько элементарных хитростей, с помощью которых можно сделать работу данного устройства более эффективной и экономичной:

• Снизу можно разместить еще один теплообменник, функционирование которого будет базироваться на использование солнечных коллекторов. Этот вариант подойдет для пользователей, которые предпочитают экологически чистую энергию;
• Если система отопления обладает несколькими контурами работы, то лучше всего разделить бочку внутри на несколько секций. Это позволит в дальнейшем сохранять температуру на весьма приемлемом уровне в течение максимально долгого времени;
• Если позволяют финансовые средства, то в качестве утеплителя можно взять пенополиуретан. Этот материал стоит намного дороже, однако он удерживает тепло значительно лучше. Вода будет сохранять температуру в течение очень долгого времени;
• Можно установить сразу несколько патрубков, которые позволят сделать систему отопления более сложной, оборудовать ее сразу несколькими контурами;
• Разрешается установить дополнительный теплообменник вместе с основным. Вода, разогревающаяся в нем, будет использоваться для разного рода бытовых нужд – это достаточно удобно.

Изготовление бака

Теплоаккумулятор для твердотопливного котла можно изготовить своими руками как в форме цилиндра, так и квадратной или прямоугольной формы. Однако первый вариант является лучшим. Для его изготовления стоит взять обычный листовой металл с толщиной 4-9 мм. Выгнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому стоит обратиться в металлообрабатывающие компании. Там проведут прокатку материала и сделают качественные швы, придерживаясь нарисованной схемы.

Проще изготовить своими руками прямоугольный бак. Изготовление включает такие этапы:

1. Подключение болгарки к электросети и разрезание металла на прямоугольники согласно своей схеме.
2. Установка своими руками двух вертикальных сторон под углом 90°. Для их фиксации можно использовать большие тяжелые предметы. Могут подойти бочки.
3. Выполнение точечной сварки в нескольких местах.
4. Проверка правильности угла и при необходимости коррекция.
5. Сварка двух стенок. Шов следует делать как извне, так и изнутри.
6. Приваривание всех остальных частей.
7. Наваривание на каждую сторону 4-5 ребер жесткости. Такие ребра можно было бы не приваривать на бак с объемом, меньшим 5 куб. м. Если будет использоваться цилиндрическая емкость, то ребра жесткости необходимы на верхней и нижней стороне.

Поскольку теплоаккумулятор для котла будет большим, на верхней стороне стоит сделать крышку. Диаметр крышки — 60 см. Ее толщина должна в два раза превышать толщину основного материала. Таким образом, можно будет залезать/вылезать из бака и варить его изнутри. Крышка должна закрываться герметично. Для этого в конце всех работ на стыки наклеивают своими руками резиновую втулку.

Некоторые пытаются использовать в качестве основной емкости пластмассовые бочки. Они не подходят, так как рассчитаны на невысокую температуру. Исключение составляют изделия, в маркировке которых указано «способность выдерживать температуру, равную 100 °С».

Преимущества теплового аккумулятора

У традиционной русской печи перед современным твердотопливным котлом есть два существенных преимущества:

• если ее конструкция выполнена правильно, сгорание топлива в печи всегда идет в оптимальном температурном режиме, благодаря чему топливо отдает максимум тепловой энергии с образованием минимального количества продуктов горения;
• массивное кирпичное тело печи нагревается, а затем на протяжении длительного времени отдает тепло в помещение, то есть, выполняет функцию аккумулятора тепла, позволяя сократить количество топок в сутки.

Чтобы твердотопливный котел функционировал в оптимальном режиме, полноценно сжигая топливо, он должен работать на своей номинальной мощности. Но при покупке котельного агрегата для отопления дома мощность выбирают в расчете на самые морозные дни в регионе, но таких набирается не более двух недель за зиму. Таким образом, практически весь отопительный сезон котел работает в режиме ограниченной подачи кислорода, из-за чего снижается его КПД, топливо тратится неэффективно, так как при горении отдает меньше тепла.

Схема обвязки ТА

Чтобы избежать данной проблемы, к котельному агрегату подсоединяют теплонакопитель – резервуар с водой, аккумулирующий тепло во время работы котла, и подающий нагретую воду в систему отопления, когда котел выключен на ночь и температура теплоносителя снизилась.

Функционирование устройства

Производители выпускают тепловой аккумулятор для котла в виде емкости для воды цилиндрической формы, в которую погружены змеевики для циркуляции теплоносителя разных контуров отопления и котельного агрегата.

Вода в емкости поглощает избыток тепловой энергии в процессе работы котла, нагревающего теплоноситель и готовящего воду для системы ГВС. Твердотопливный котел (если речь идет не о котлах длительного горения или автоматическом пеллетном агрегата) требует достаточно частой закладки дров или угля, поэтому его останавливают на ночь.

Это приводит к постепенному остыванию теплоносителя, циркулирующего в системе. Автоматическая подача нагретой воды из теплоаккумулятора в радиаторы или систему теплого пола позволяет дольше поддерживать в отапливаемых помещениях дома комфортную температуру.

Особенности конструкции теплового аккумулятора

Модели, предлагаемые производителями, различаются по конструкции и функциональности.

К примеру, в целях удобства и экономии нагревать воду в емкости можно несколькими способами:

• подключив к котлу для отопления;
• установив в теплоаккумуляторе ТЭН;
• подсоединив емкость к солнечному коллектору.

Однако стоимость накопителей тепла в заводском исполнении достаточно высока, поэтому многие домовладельцы предпочитают теплоаккумулятор для твердотопливного котла изготовить своими руками.

В случае самостоятельного изготовления устройство обычно не оснащают змеевиками, выбирая самый простой вариант – емкость, с установленными патрубками в верхней и нижней части. К первой паре патрубков подсоединяются трубы подачи и обратки от котла, к паре патрубков, установленной на противоположной стороне емкости – трубы подачи и обратки отопительной системы.

Конструкция и назначение ёмкостного бака

Но если есть желание, время, подходящие инструменты и финансовые возможности, можно сделать теплоаккумулятор для отопления своими руками, скопировав модель фабричного производства или разработав собственную конструкцию. Для изготовления змеевиков используется медная труба, также необходимо позаботиться о герметизации мест, где концы змеевика выводятся наружу. Такой подход в первую очередь востребован при наличии солнечного коллектора.

Емкость требует качественной теплоизоляции, благодаря которой температура воды дольше остается высокой.

Что такое буферная емкость

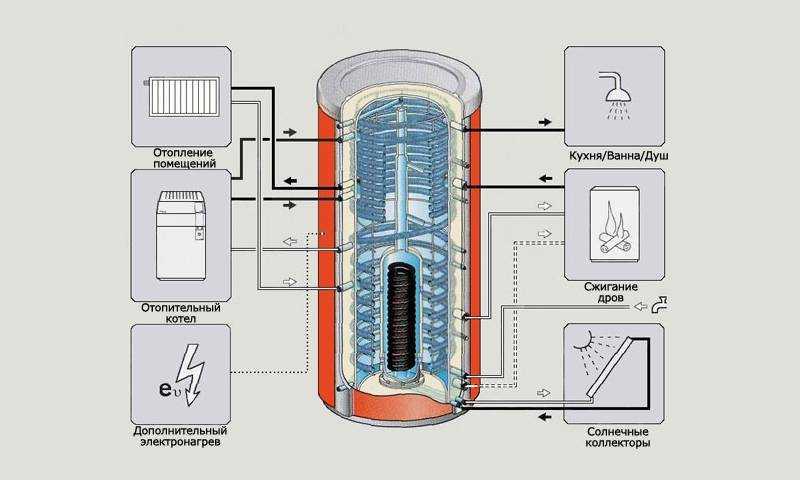

На самом деле теплоаккумулятор, предназначенный для системы отопления, — это обычный металлический бак расчетной вместительности, укрытый теплоизоляционным слоем. В простейших моделях заводского изготовления есть только патрубки для подключения теплоносителя, да гильзы под установку термометров. В буферных емкостях подороже термометры уже встроены, а самые дорогие изделия оснащаются теплообменниками в виде змеевиков. Устройство такого теплоаккумулятора показано на рисунке:

Как видно, конструкция буферной емкости не отличается особой сложностью, оттого разные мастера — умельцы приспособились ее делать своими руками, о чем рассказано в отдельной теме.

Назначение змеевиков – подогрев воды для обеспечения ГВС и присоединение альтернативных источников тепловой энергии – солнечных коллекторов. Понятно, что данная функция востребована лишь при благоприятных погодных условиях в регионе проживания. В целом же буферная емкость для котла отопления призвана решать такие задачи:

1. Создание условий для работы ТТ-котла с максимальным КПД и минимальными выбросами в атмосферу.
2. Комфортная эксплуатация теплогенератора, когда не нужно подбрасывать дрова в топку каждые 4—6 часов, включая ночное время.
3. Подогрев и подача воды питьевого качества 1—2 потребителям (опция).

Большинство производителей отопительного оборудования, работающего на твердом топливе, в прилагающейся документации указывают, что крайне желательно выполнить подключение к ТТ-котлу теплоаккумулятора. Причина такова: агрегат достигает наибольшей эффективности при режиме работы, близком к максимальному. А поскольку излишек вырабатываемого тепла нужно куда-то поместить до подачи в систему отопления, то тут и пригодится буферная емкость с водой.

Не имея термоаккумулятора, мы стараемся всячески «придушить» тепловой агрегат, ограничивая подачу воздуха для горения. Мало того что это снижает его КПД до 40% (как у буржуйки), но и вызывает выброс в атмосферу токсичного угарного газа. Из-за этого часть европейских стран запретили сжигание древесины и угля в котлах отопления без буферной емкости.

С более редкими посещениями помещения топочной все понятно: накопленное в баке тепло еще долгое время будет расходоваться на обогрев дома при условии, что его объем правильно рассчитан. Кроме того, при совместной работе твердотопливного котла в паре с теплоаккумулятором вероятность перегрева и закипания воды в рубашке агрегата сводится практически к нулю.

Помимо взаимодействия с дровяными теплогенераторами, можно использовать теплоаккумуляторы и с электрическими котлами. Это имеет смысл, когда ночью потребляемая электроэнергия считается по тарифу, что в 2—3 раза ниже обычного. За промежуток времени, пока действует этот тариф, электроустановка сможет полностью «зарядить» тепловой аккумулятор, а он станет отдавать эту энергию на обогрев дома в течение дня.

При таком варианте результаты предыдущего расчета мощности электрического котла придется удвоить, чтобы его теплоотдачи хватило на обогрев дома и загрузку бака по ночному тарифу.

Заключение

Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.
