Теплоаккумулятор для котла

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

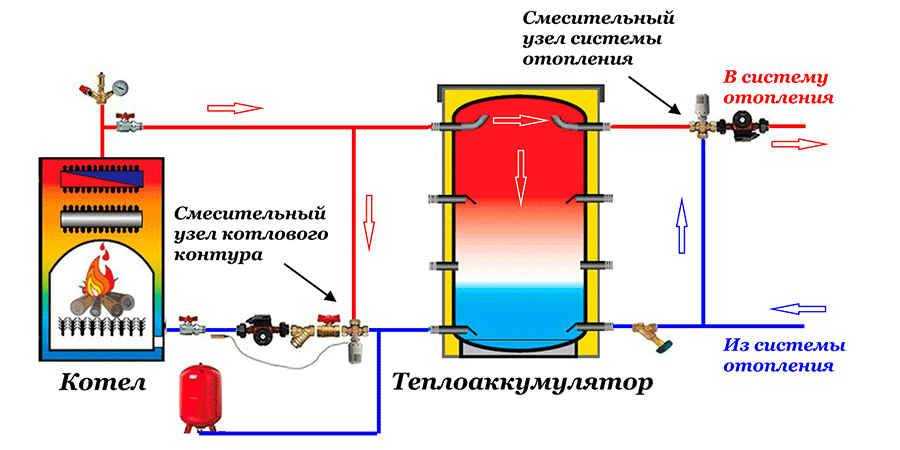

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

Совет. Если вы хотите обеспечить совместное функционирование накопительного сосуда и самотечной системы отопления, то нужно смастерить теплоаккумулятор открытого типа, то есть, обеспечить его сообщение с атмосферой через трубку в верхней части бака. Ставить его надо выше уровня радиаторов, для чего придется дополнительно сварить подставку из стальных труб или уголков.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Функции электрического котла

Но выгодно ли применение теплового аккумулятора в электрическом оборудовании. Если данные приборы плавно переключают и регулируют мощность.

Применение теплового аккумулятора обосновано ночным тарифом. Ведь затраты электричества днем и ночью совершенно разные. Изменяя тарифы, энергетики распределяют потребляемую энергию равномерно. Поэтому ночью котел будет работать по таймеру и нагревать аккумулятор до максимального температурного режима. А днем накопленное тепло будет обогревать помещение. Дозироваться расход тепла для отопительной системы будет путем регулирования работы циркуляционного насоса.

Зачем нужен тепловой аккумулятор для отопления?

Твёрдое топливо – зачастую единственный вариант обеспечения тепла в доме для многих регионов в случае отсутствия доступа к природному газу. Использование жидкого топлива (дизельного или мазута) проблематично ввиду сложности устраиваемой системы отопления, в которую должны быть включены пожаробезопасные ёмкости и принудительно подающие к котлу топливо магистрали. У электроотопления тоже есть свои минусы. Поскольку электричество довольно дорогой вид энергии, в системе электроснабжения возможны перебои по различным причинам и вдобавок оно поставляется потребителю с ограничением по мощности, то твердотопливный котёл остаётся оптимальной альтернативой простой печи.

Правила установки и расчет

Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней.

Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды.Пример использования теплоаккумулятора в схеме отопления:

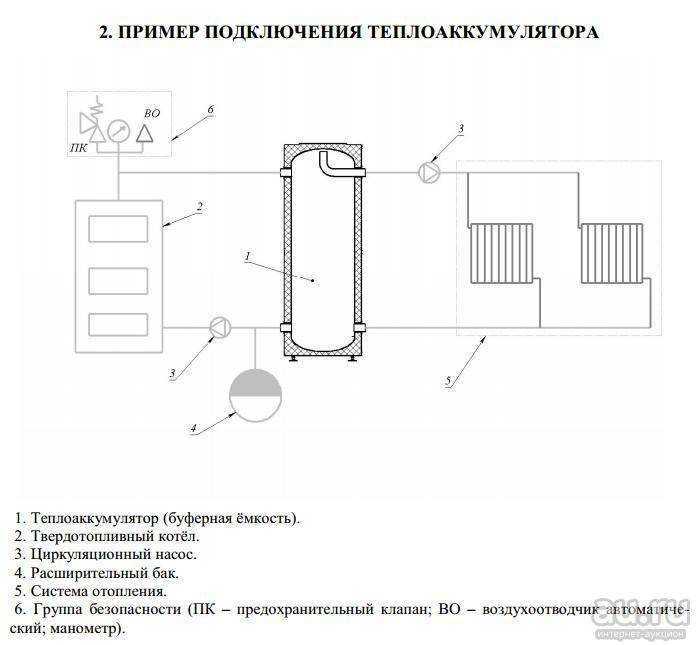

Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое

Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

• Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
• Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
• Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
• Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

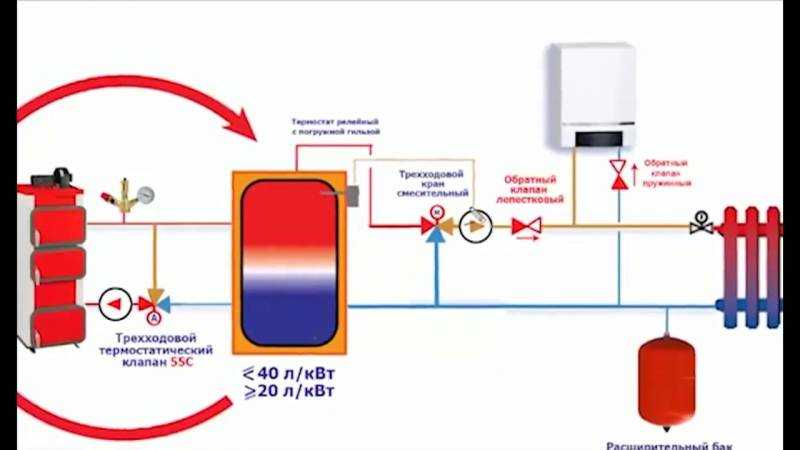

В системе с трехходовыми клапанами возможна более точная регулировка температуры

Другие типы систем:

1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

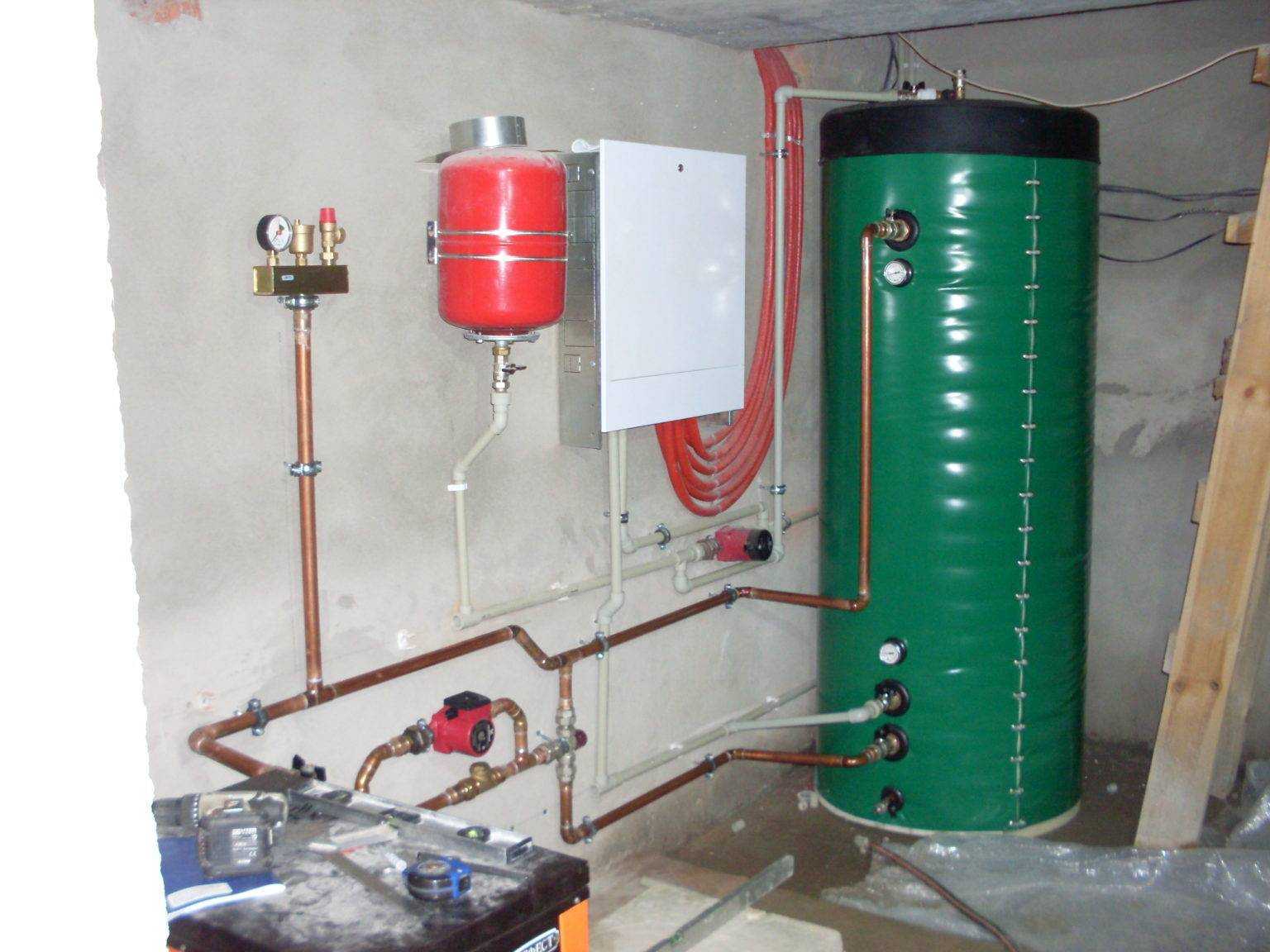

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Как вам статья?

Мне нравитсяНе нравится

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Принцип работы

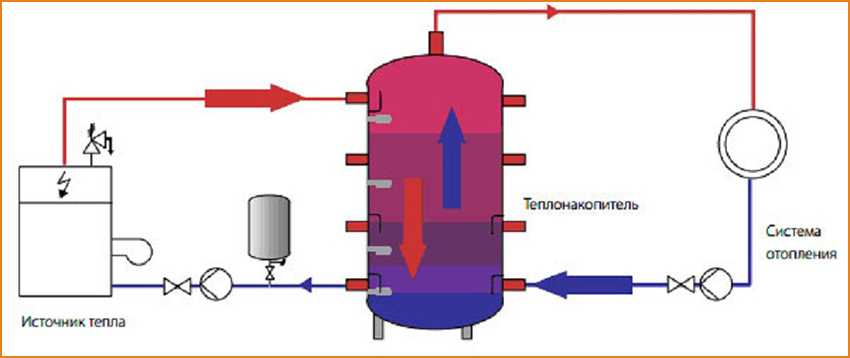

После достижения стабильного горения топлива в котле циркуляционный насос начинает подавать в зону нагрева холодную воду из низа теплообменника, параллельно подавая в теплоаккумулятор для отопления дома разогретый теплоноситель через верхний патрубок. Активного перемешивания горячей и холодной воды в теплоаккумуляторе не происходит в виду значительной разницы в плотности жидкости при разных температурах. Таким образом бак после прогорания заложенного топлива будет заполнен разогретой до нужной температуры водой.

При качественном утеплении теплоаккумулятор в системе отопления может сохранять температуру теплоносителя на должном уровне в течение нескольких часов, а при высокой эффективности конструкции – нескольких дней.

После прогорания топлива в котле включается циркуляционный насос контура отопительной системы, обеспечивающий прокачку теплонесущей жидкости по трубопроводам и отопительным приборам сети. За счёт забора теплоносителя сверху и подачи остывшей жидкости снизу перемешивания слоёв разных температур не происходит и теплоаккумулятор равномерно отдаёт тепловую энергию в систему. А какой котел выбрать для частного дома можно узнать здесь .

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Выбор

Основные требования, предъявляемые к теплоаккумулятору, – это его емкость и комплектация.

Объем резервуара должен соответствовать возможностям теплогенерирующего источника по поддержанию оптимальной температуры жидкости. Средний объем нагреваемого теплоносителя ≈ 25 литров на 1 кВт мощности твердотопливного котла. Максимальное превышение емкости, при сохранении водяным контуром оптимальной температуры, составляет не более 80% от номинального значения.

Рассчитав емкость бака, потребную для беспроблемного функционирования системы отопления и водоснабжения, можно приобрести агрегат в специализированных магазинах или изготовить своими руками.

Комплектация накопительного теплового устройства зависит от возможностей и потребностей домовладельца. Если имеется член семьи, большую часть времени проводящий в доме и управляющийся в котельной, можно обойтись меньшим количеством электроники и датчиков. В других случаях лучше по максимуму автоматизировать процессы теплопередачи во избежание аварии системы.

Основные механизмы и аппараты для комплектации теплоаккумулятора и управления водяным контуром:

• расширительные баки;
• манометр;
• тепловые датчики;
• вентили ручные и управляемые;
• циркуляционные насосы;
• регуляторы температурного режима;
• предохранительный клапан;
• дренажный вентиль.

Своими руками можно изготовить емкость, рассчитанную на давление до 3 бар. Баки, работающие при более высоком давлении, имеют конструктивные особенности (торосферические крышки), такие емкости необходимо приобретать на специализированных предприятиях.

Торосферические крышки теплоаккумулятора

Как правильно выбрать тепловой аккумулятор для своей системы отопления

Перед тем, как осуществлять монтаж системы отопления, определяются с видом основного источника тепла. От мощности твердотопливного котла и того объема задач, который прибор будет решать в процессе эксплуатации, зависит и объем теплоаккумулятора. Размеры и объем накопителя определяется еще и вашими бытовыми потребностями. Приоритетным при выборе буферной емкости становится модель нагревательного агрегата, обладающая лимитом мощности и ограниченным временным ресурсом.

Другими словами:

при работе в паре с твердотопливным котлом буферная емкость должна обеспечить аккумуляцию тепловой энергии во время разовой загрузки топливом, хватающей на раздачу горячего теплоносителя по системе до последующей загрузки топочной камеры.

Здесь уместно сказать несколько слов о расчетных данных, которые влияют на выбор оптимального объема буферной емкости. С помощью расчетов можно определить реальную аккумулирующую способность конкретно взятого объема теплоносителя, оказывающую значение на теплоемкость.

Для полноты картины считаем. При установке теплового аккумулятора объемом в 1000 л. (1000 кг.), для нагрева воды до температуры 50 0 С, количество тепловой энергии сохраненной в баке составит 1000 х 50 = 50000 ккал или 58 тыс. кВт/ч.

При расходе горячей воды из буферной емкости и снижении температуры воды на 50 градусов, количество тепла соответственно уменьшится на аналогичное значение. Каждая схема подключения имеет свою методику расчетов емкости теплоаккумулятора, однако существуют следующие общие требования, которые необходимо учитывать:

накопительный бак должен быть способным аккумулировать максимальное количество избыточной тепловой энергии за время горения топлива при разовой загрузке;
чем выше пиковый расход тепловой энергии в отопительном контуре и чем длительнее максимальный расход тепла, тем больший объем потребуется для буферной емкости;
при высокой интенсивности горения котла в короткие промежутки времени потребуется установить дополнительный теплообменник, или отдельно, или интегрированный в буферную емкость;
накопитель должен иметь номинальное давление внутри большее, чем в точке подключения устройства к системе;
в накопителях горячей воды с двумя и более встроенными теплообменниками, система с меньшим рабочим давлением подключается к нижним теплообменным устройствам, а с сильным рабочим давлением, наоборот, к теплообменникам, расположенным вверху;
установка теплового аккумулятора обязывает монтаж в системе расширительного бака и предохранительного, термосмесительного клапана.

Что такое буферная емкость

Правильно используемый принцип работы буферного накопителя в системе отопления сокращает расходы на отопление и делает обогрев здания более комфортным. Чтобы убедиться в целесообразности подключения бака, необходимо рассмотреть его устройство и принцип работы, а также учесть существующие преимущества и недостатки.

Устройство и принцип работы

В корпусе присутствует ревизионное окно для обслуживания бака, устранения накипи и мусора, проведения ремонтных работ в случае необходимости.

Назначение теплоаккумуляторов

Основа работы буферной емкости связана с тем, что излишек тепловой энергии накапливается, после чего используется для обогрева здания и ГВС. Теплоаккумулятор в системе отопления нужен для поддержания комфортной температуры в жилом здании, после отключения основного источника тепловой энергии.

Цели установки накопителя разнятся в зависимости от типа теплогенератора:

• Электрические котлы — подключение целесообразно при установке двух тарифного счетчика. В ночное время суток здание будет отапливаться при помощи электрокотла по льготным расценкам. Днем, когда начнется более дорогой тариф, будет задействован накопитель. Электроотопление с аккумулирующим баком будет в 1,5-2 раза экономичнее.
• Твердотопливные котлы: пеллетные, дровяные, на биомассе — при сжигании твёрдого топлива образуется излишек тепловой энергии. Недостаток всех ТТ котлов, зависимость работы от обслуживания потребителем (необходимость подкладывать новую порцию дров, регулировать интенсивность горения и т.д.).Буферный накопитель нужен к твердотопливному котлу чтобы решить описанные проблемы. Избыток тепла, получаемый при горении, аккумулируется в ёмкости. После прогорания топлива, нагретый теплоноситель из бака продолжает поступать в систему отопления.Если учесть, что накопитель на 2-3 м³ сможет без труда поддерживать комфортную температуру в доме в течение 10 часов, становится очевидной целесообразность применения теплоаккумулятора. Подобным образом могут работать печи и камины со встроенным водяным контуром.

Тепловые насосы — непременное условие эксплуатации, включение в обвязку буферной емкости с объемом 25 л. на 1 кВт мощности. Цель использования несколько отличается от той, что преследуют при подключении бака к электрическим и ТТ котлам. Для нормальной работы теплового насоса должно быть достаточное количество тепла во время включения режима разморозки испарителя.

Многовалентные системы отопления — бак применяется как гидравлический разделитель контуров систем обогрева, работающих от нескольких источников энергии: твердотопливных, газовых и электрических котлов, тепловых насосов подключенных друг к другу.

Задачи и цели использования теплоаккумуляторов разные. В некоторых случаях, монтаж бака непременное условие эксплуатации, в других всего лишь желаемое требование, обеспечивающее комфортное и экономичное отопление здания.

Плюсы и минусы буферной ёмкости

Теперь о преимуществах подключения. Их несколько:

• Возможность бесперебойной работы твердотопливных котлов — если в системе отопления не установлена буферная емкость, теплоноситель начинает охлаждаться сразу после прогорания дров. Падение температуры ощущается человеком приблизительно через 3 часа.При подключении теплоаккумулятора остывание произойдет медленнее. Вода в системе отопления останется горячей около 5-10 часов (зависит от объёма теплоаккумулятора).
• Экономичность — излишки тепловой энергии аккумулируются и используются при остывании теплоносителя, что существенно снижает затраты на топливо.
• Безопасность — облегчается эксплуатация котлов с чугунными теплообменниками. После бака вода в котел поступает теплой, что исключает повреждение сердцевины от быстрого охлаждения.
• Дополнительные функции — в устройстве некоторых баков присутствует змеевик ГВС. Происходит одновременное аккумулирование нагретого теплоносителя и нагрев горячей воды. Установкой можно удовлетворить потребности в ГВС жильцов дома, использующих одноконтурные твердотопливные или электрические котлы, не предназначенные для обеспечения горячего водоснабжения.

Установка буферной емкости требует первоначальных вложений, но позже окупается за счет снижения затрат на обогрев помещения и комфорта эксплуатации.

Типы конструкций теплоаккумуляторов

Выше уже был рассмотрен внешний вид теплоаккумуляторов, он един для всех моделей, а вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих приборов.

По эффективности работы и функциональному предназначению тепловые аккумуляторы делятся на следующие виды:

• С прямым подключением контуров (пустые). В этой самой элементарной конструкции отсутствуют любого вида теплообменники, и разделение горячей и холодной теплоносящей жидкости обеспечивается разностью её плотности. Техническая простота такого прибора позволяет изготовить самодельный теплоаккумулятор отопления, главное впоследствии не поскупиться на качественную теплоизоляцию.
• С внутренним теплообменником. По этой схеме возможно использование разных теплоносителей в контурах котла и отопительной системы, так как разделение жидкостей обеспечено стенками теплообменника.
• Со встроенным бойлером. В теплоаккумуляторах такого типа внутри основного бака помимо теплообменников размещают дополнительную ёмкость для нагрева воды в целях горячего водоснабжения дома.

Выбор теплоаккумулятора для системы отопления дома – ответственное мероприятие, к которому нужно отнестись с максимальной серьёзностью. От качества, функциональных возможностей и технических характеристик прибора зависит комфорт жилища и здоровье проживающих в нём людей.

Схема отопления с буферным баком и бойлером ГВС

Схема отопления частного дома твердотопливным котлом на дровах с буферным баком и бойлером ГВС

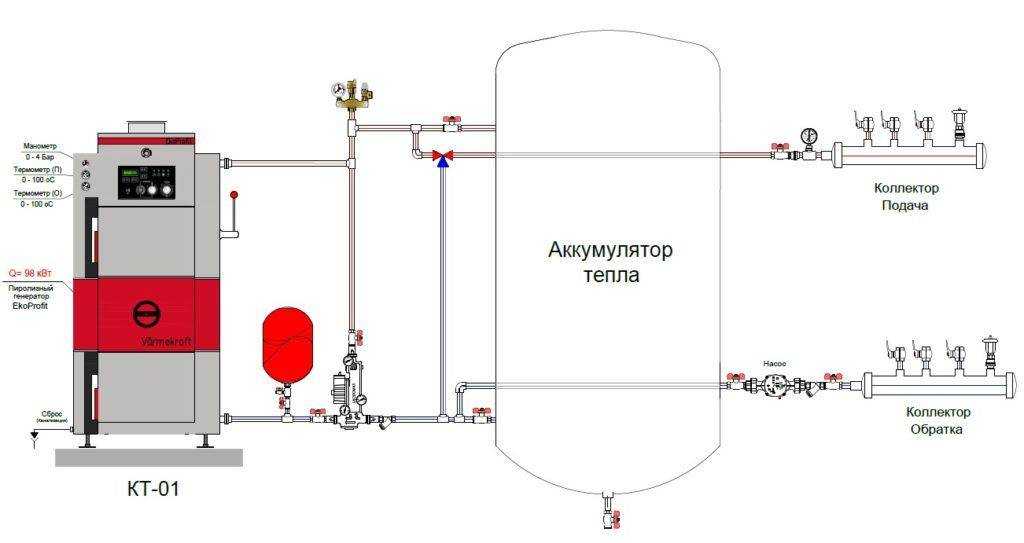

Буферный бак заводского изготовления со встроенным теплообменником ГВС довольно дорогое оборудование. Один из российских производителей твердотопливных котлов предлагает покупателям недорогие буферные баки без теплообменника ГВС. Схема закрытой системы отопления для этого варианта показана на рисунке.

В этой схеме также не предусмотрен режим защиты котла от низкотемпературной коррозии при работе котла. В инструкции к котлу производитель рекомендует хозяину самому следить за тем, чтобы температура теплоносителя в обратной трубе во время отопительного сезона не опускалась ниже 60 о С.
