Монтаж блочно модульная газовой котельная

Что это такое?

Сразу стоит сказать, что блочно-модульные котельные и транспортабельные установки – это синонимы. Оба термина подразумевают полную готовность к эксплуатации сразу после доставки на место и простейшего монтажа. Комплексы такого типа могут подавать горячую воду и теплоноситель на самые разные объекты: от жилых домов до больших заводов, от детских садов до портов и ветеринарных клиник. Разработано немало типов готовых котельных, и все нюансы их конфигурации продуманы до мелочей. Вместе с тем критически важен грамотно продуманный проект, точность сборки и аккуратность доставки.

Модульные котельные могут относиться к двум разным категориям. Первый разряд присваивают тем, что оказываются единственным источником теплоносителя либо горячей воды. В этом случае предусматривается не меньше двух котлов, чтобы застраховаться по максимуму от неожиданностей.

Несмотря на все частные вариации и разнообразие используемых блоков, мобильные котельные состоят из более или менее однородного набора главных частей. В его состав входят:

главное здание (почти всегда это одноэтажная постройка каркасного типа, выполненная из негорючих материалов);
основное оборудование (котлы водогрейной, паровой, смешанной разновидности — их число и характеристики определяются поставленными целями);
газовая техника (регуляторы, фильтры, аппараты управления давлением, газопроводы, запирающие и предохранительные системы, дымоходы);
насосы (обеспечивающие работу сети, подпитку водой, циркуляцию, противодействие конденсации);
теплообменное оборудование;
комплексы подготовки и очистки воды;
баки для расширения (сброса избытка давления);
автоматические и контрольные устройства.

Сверх этого могут ещё потребоваться аккумулирующие водяные баки, бойлеры, деаэраторы и ряд других систем. В любом случае полный спектр используемых систем подбирается всегда строго индивидуально. С практической точки зрения, разницы между стационарными и мобильными котельными идентичной мощности почти нет. С бухгалтерской позиции универсальной амортизационной группы блочно-модульным котельным не присвоено. Обычно из положения выходят, назначая 5 группу (котлы отопительные и всё, что с ними связано); если возникают сложности, необходима консультация в министерстве экономического развития.

Необходимо понимать, что блочно-модульная котельная, за исключением крышных образцов, требует подготовки основания. Поэтому необходимо тщательно рассчитывать величину нагрузки на фундамент. При этом фундамент под дымовую трубу должен обосабливаться от того, что создаётся под основным зданием.

Он назначается сообразно:

виду топлива;
главному признаку опасности;
техническим характеристикам объекта.

Газовые котельные могут потреблять природный или сжиженный газ. Их главный признак опасности — само обращение с опасным веществом. Лишь в незначительной степени на классность угрозы влияет использование оборудования, работающего под давлением свыше 0,07 МПа и при температуре более 115 градусов. Ко второму уровню рисков относят объекты, где природный газ находится под давлением свыше 1,2 МПа (для сжиженного газа критичен уровень 1,6 МПа).

На третьем уровне по рискам находятся объекты, где давление в природном газе занимает коридор до 0,005 до 1,2 МПа ровно. Или, для СУГ — до 1,6 МПа включительно. При этом количество обращающегося источника рисков роли не играет

Что немаловажно, при определении класса опасности не принимают во внимание и величину участка, на котором создаётся то или иное давление. Достаточно даже, чтобы определённый показатель был достигнут или превышен, к примеру, на вводе

Если говорить про котельные других типов, не использующие природный и сжиженный газ, то на них ключевым фактором риска является рабочее давление в инфраструктуре

3-й класс опасности назначается для объектов, которые отвечают за подачу тепла местным жителям и социально важным объектам. Его же отводят для котельных, в которых оборудование хотя бы частично работает при 1,6 МПа и более либо при температурах от 250 градусов. Во всех остальных ситуациях устанавливается 4-й класс опасности

Если говорить про котельные других типов, не использующие природный и сжиженный газ, то на них ключевым фактором риска является рабочее давление в инфраструктуре. 3-й класс опасности назначается для объектов, которые отвечают за подачу тепла местным жителям и социально важным объектам. Его же отводят для котельных, в которых оборудование хотя бы частично работает при 1,6 МПа и более либо при температурах от 250 градусов. Во всех остальных ситуациях устанавливается 4-й класс опасности.

Производители модульных котельных, работающих на угле

Водогрейные блочно-модульные котельные установки на угольном топливе, предлагают крупнейшие российские производители. БМК поставляются полностью готовыми к эксплуатации. Комплектация уточняется во время заказа.

По желанию заказчика, выбирается марка производителя отопительного и циркуляционного оборудования. БМК работает по заводским настройкам, обеспечивающим максимальную экономичность и теплоотдачу. Одними из крупнейших предприятий, предлагающих блочно-модульные котельные российским потребителям, являются:

Росэнергопром.

КотлоАгрегат.

ЭнергоРосСтрой.

Нефтегаз-развитие и др.

Базовые ориентировочные цены на угольные БМК

Стоимость БМК на угле зависит от производителя, степени автоматизации, количества установленных котлов и т.п. Для примера, можно привести расценки на продукцию компании КЗ Росэнергопром.

БМК на 0,4 мВт, в базовой комплектации, включая стоимость монтажа, обойдется в 1,9-2 млн. руб.

Полностью автономная станция на 4,4 мВт (в комплекте система механизации подачи угля, автоматического золоудаления), будет стоить 9,6 млн. руб.

Пусконаладочные работы выполняют представители компании. На этапе проектирования, стоит убедиться, что стоимость, указанная в прайсе, включает установку. Монтажные работы и сдача в эксплуатацию, в противном случае, обойдутся в 10-15% от общей стоимости БМК.

Преимуществами малогабаритной БМК, работающей на каменном угле, являются ее небольшой вес и габариты, позволяющие выполнить установку непосредственно на кровле здания.

Нормы по размещению угольной БМК

Каждая модульная котельная, после установки, проходит обязательную аттестацию на соответствие требованиям ППБ. Сдача в эксплуатацию осуществляется только при выполнении всех требований пожарной безопасности:

Охранная зона блочно-модульной котельной на угольном топливе от жилой зоны – учитываются два фактора. Первый – какое помещение используется под хранилище (открытого или закрытого типа). Второй шумовые характеристики работающих дымососов.Бункеры закрытого типа выносятся как минимум за 100 м от жилых зданий, исключение составляют БМК, в которых хранилище расположено непосредственно внутри котельной.Открытые хранилища ставят в 500 м от домов. В городской застройке, допускается монтаж котельной и топливного бункера на крыше здания, при этом, устанавливается дополнительная шумопоглащающая защита.

Требования безопасности, предъявляемые к угольным БМК. Помещение, ввиду скопления взрывоопасной угольной пыли, оснащают герметичными осветительными приборами с защитным кожухом.Существует необходимость в системе автоматического пожаротушения и сигнализации. Неотъемлемым требованием пожарной инспекции является установка щита со средствами индивидуальной защиты и пожаротушения.

Энергопотребление угольной БМК – подключение выполняют через щитовую, установленную в БМК. Устанавливают заземление и автоматы на каждый источник энергопотребления. Щитовая установлена снаружи котельной. Внутри БМК, над дверными проемами, монтируют таблички с надписью «выход», работающие, независимо от основного источника энергоснабжения.

БМК проходит обязательную сертификацию и получает разрешение на эксплуатацию в Ростехнадзоре.

Проектная организация подготавливает обоснование установки модульной угольной котельной, и расположения топливного склада от жилых и промышленных помещений.

Допуск и прием в эксплуатацию осуществляется в присутствии пожарного инспектора и представителя компании изготовителя. После проверки, указываются нарушения и дается срок на исправление ошибок. После устранения недочетов, в технической документации ставится штамп о вводе БМК в эксплуатацию.

Модульные котельные собираются и комплектуются в заводских условиях. Получение сертификата качества от Ростехнадзора и пожарной службы, (документов необходимых для ввода в эксплуатацию), полностью ложится на производителя и проектную организацию.

Особенности монтажа БМК

Капитальное строительство в данном случае исключается, в чем состоит еще одно преимущество БМК. Основные мероприятия на этапе реализации проекта с готовой станцией относятся к подготовке площадки, где будет эксплуатироваться оборудование.

Должна быть обустроена фундаментная платформа по типу толстой стяжки, на которой в дальнейшем и будет размещена конструкция. Чаще всего поставка БМК на место эксплуатации осуществляется спецтехникой. Непосредственно на площадку блок ставится автокраном, после чего конструкция фиксируется на несущей подложке.

В перечень монтажных работ могут включаться и обвязочные мероприятия. Компоненты оборудования подключаются к источникам энергии, системе дымохода, вентиляционным каналам, водопроводным коммуникациям и контурам доставки топлива. В случае с твердыми горючими материалами организуется и участок для хранения топлива и загрузки в камеры сгорания.

Устройство газовой котельной модульного типа

По своему устройству, БМК делятся на несколько классов:

По типу конструкции и установке – предлагаются передвижные модули, устанавливаемые на шасси, а также, стационарные котельные, монтируемые на фундамент.
По принципу работы – котельные работают на нагрев теплоносителя, горячее водоснабжение, продуцирование пара.
По типоразмерам мощности – производительность котельных варьируется от 0,1 до 40 мВт.

Независимо от своей конструкции и используемого принципа работы, котельные работают автономно, с минимальным вмешательством обслуживающего персонала. Предусмотрена многоуровневая система безопасности.

Стационарные БМК на газе

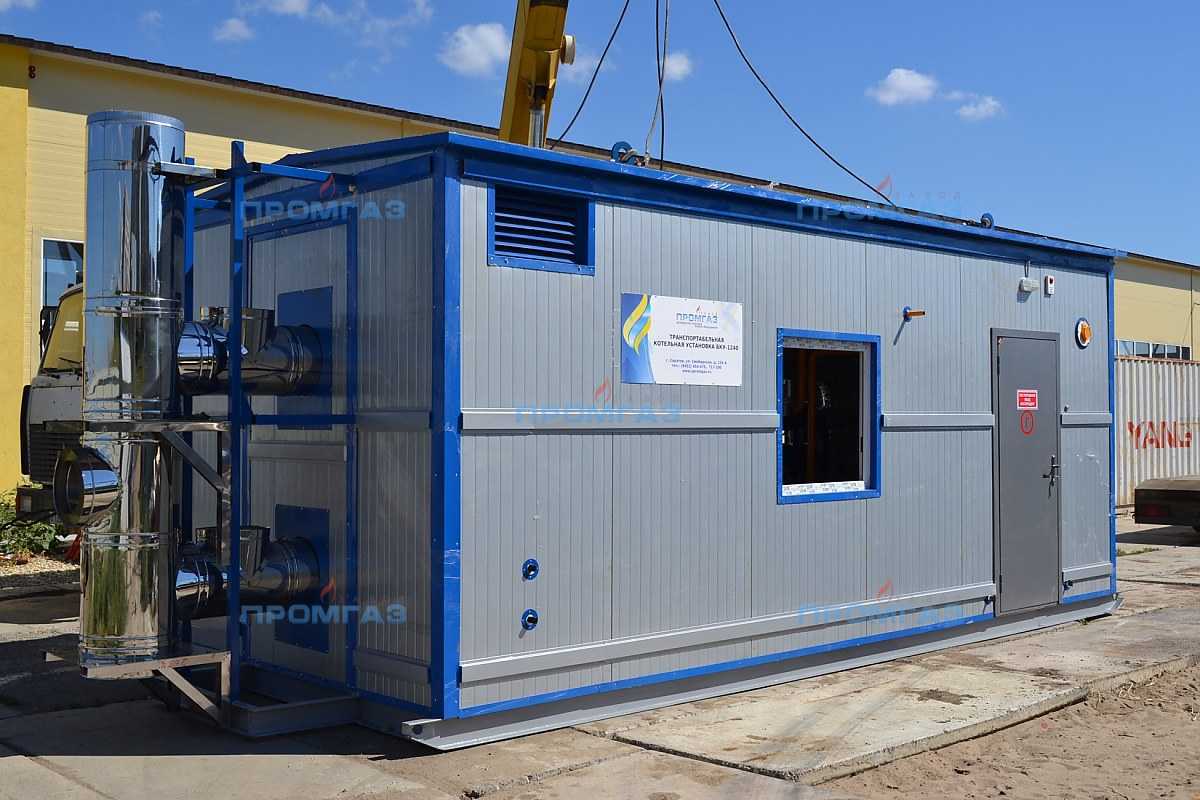

Стационарные блочно-модульные котельные на газе – это полностью укомплектованные и собранные в заводских условиях сооружения, предназначенные для нагрева теплоносителя и горячего водоснабжения.

Модуль отличаются следующие технические и эксплуатационные характеристики:

Высокая производительность – конструкция почти не ограничена весом и размерами, что позволяет подключить теплогенератор любой мощности, или выполнить каскадное подключение, объединив несколько котлов в единую сеть. При необходимости, для наращивания мощности, к теплотрассе подключают 2-3 котельных одновременно.
Универсальность – автономная блочно-модульная котельная, работает на природном и сжиженном газе. Подключается к газгольдеру или центральному газопроводу. Переоборудование на другой вид газа, не требует длительной остановки котельной и не несет существенных материальных затрат.
Монтаж и транспортировка – контейнерные модульные газовые котельные установки, монтируются на специально изготовленный под потребности БМК фундамент. Во время разгрузки, используется автокран. Средний вес котельной, достигает 4-6 тонн.
Комплектация – в заводских условиях, БМК полностью укомплектовывается всеми необходимыми рабочими узлами. Ставятся котельные установки, автоматика, блок управления, циркуляционное оборудование. Контейнер оснащают электропроводкой, системами безопасности, пожаротушения и вентиляции. По желанию заказчика, предусматривают отдельное помещение для обслуживающего персонала.

Стационарные БМК, полностью соответствуют требованиям Ростехнадзора. Оборудование проходит обязательную сертификацию и получает разрешение на ввод в эксплуатацию еще в процессе сборки, что облегчает изготовление проектной документации и согласований на месте, после доставки БМК заказчику.

Мобильные газовые БМК

Транспортабельные модульные газовые котельные, эффективно используются для обогрева помещений с максимальной площадью до 5000 м². Конструкция ограничена в весе, поэтому, производительность БМК, как правило, не превышает 500 кВт, по этой же причине, дальнейшая доукомплектация и модификации не возможны.

Мобильные БМК малой мощности, имеют свои преимущества:

Простой монтаж, не требующий подготовительных работ.
Транспортировка осуществляется без участия погрузочной техники. БМК установлено на шасси и перевозится по типу прицепа.

Стоимость передвижной БМК, приблизительно на 30% превышает цену за аналогичную стационарную БМК. Каждый тип блочно-модульной конструкции (стационарный и передвижной), является востребованным в различных областях теплоснабжения.

Размещение сигнализации

Систему пожарной сигнализации устанавливают в котельных для своевременного обнаружения очага возгорания, оповещения об опасности, отключения оборудования и ликвидации пожара. Модульные котельные оборудуют системой автономной пожарной сигнализации на стадии производства. Выбор типа автономной пожарной сигнализации для стационарных промышленных котельных зависит от вида используемого в них топлива.

Датчики (дымовые, тепловые, световые, ионизированные, ручные и комбинированные) передают сигнал по шлейфу на контрольную панель или распределительную коробку. Располагают извещатели на потолке, в удалении от кондиционеров и вентиляции. При срабатывании прибора формируется тревожный звуковой сигнал.

Устройства пожарной сигнализации в котельной имеют бесперебойное электроснабжение (сеть 220В и резервные источники питания).

Особенности производства

Котлостройсервис – сертифицированная модульная котельная 2,5 МВт

Блочная дизельная, твердотопливная или газовая котельная не выпускается на заводе в полной сборке. Производитель только доукомплектовывает основной блок тепловыми генераторами и вспомогательным оборудованием. В базовой комплектации системы представляют собой один или несколько котлов, магистрали для подготовки воды, наносы и электромеханические узлы.

На территории РФ востребованы установки нескольких изготовителей.

Росэнергопром

Есть представительства в Новосибирске, Кемеровской обл., г. Екатеринбург. Выпускают твердотопливные, газовые, мазутные и дизельные котлы. Топки устройств – ручного или механического типа. Занимаются проектированием и монтажом систем.

Котлостройсервис

Представительства имеются во многих городах, в числе которых – Москва, Ижевск, Воронеж, Новый Уренгой. Выпуск блочных модульных котельных, работающих на дизеле и газе, налажен с 1998 г. Линейка отдельно стоящей, пристроенной техники, одинарных и сдвоенных котлов представлена моделями мощностью 100 кВт – 5 МВт.

Стройтехкомплект

Стройтехкомплект, модель БМК-0,1 «Эконом»

Производство сосредоточено в Екатеринбурге. Предприятие выпускает передвижные и стационарные котлы на любом виде топлива, оказывает услуги по проектированию, шеф-монтажу и пусконалаживанию БМК.

ЭнергоЛидер

Производитель с представительством в 4-х городах РФ, который занимается выпуском водогрейных и паровых котельных. Осуществляет комплекс работ по их проектированию, пусконалаживанию, обучению обслуживающего персонала.

АльянсТепло

Бренд из г. Старый Оскол, выполняющий строительство систем мощностью 1-60 МВт под ключ. Предоставляет услуги проектирования котельных с дальнейшим вводом в эксплуатацию. Установки работают на природном газе ДТ, мазуте, подключаются к сети 220 и 380 В.

Преимущества блочно-модульной газовой котельной

Кроме немалого ценника, блок котельной требует проведения серьезных монтажных мероприятий, не сравнимых с типовой установкой обычного бойлерного блока – бытового или промышленного. Чем же оправдывает себя установка таких конструкций? В первую очередь высокой степенью надежности и безопасности. По сути, закрытое помещение с полным набором средств управления и коммуникаций минимизирует риски, связанные с работой газовых агрегатов как таковых. Главным же достоинством котельного оборудования этого типа является возможность поддержания достаточной степени мощности и автономности. В небольшом блоке можно безопасно размещать и производительные котлы с бойлерами, и генераторные станции, которые обеспечивают полную независимость установки от внешних коммуникаций.

БМК — что это такое?

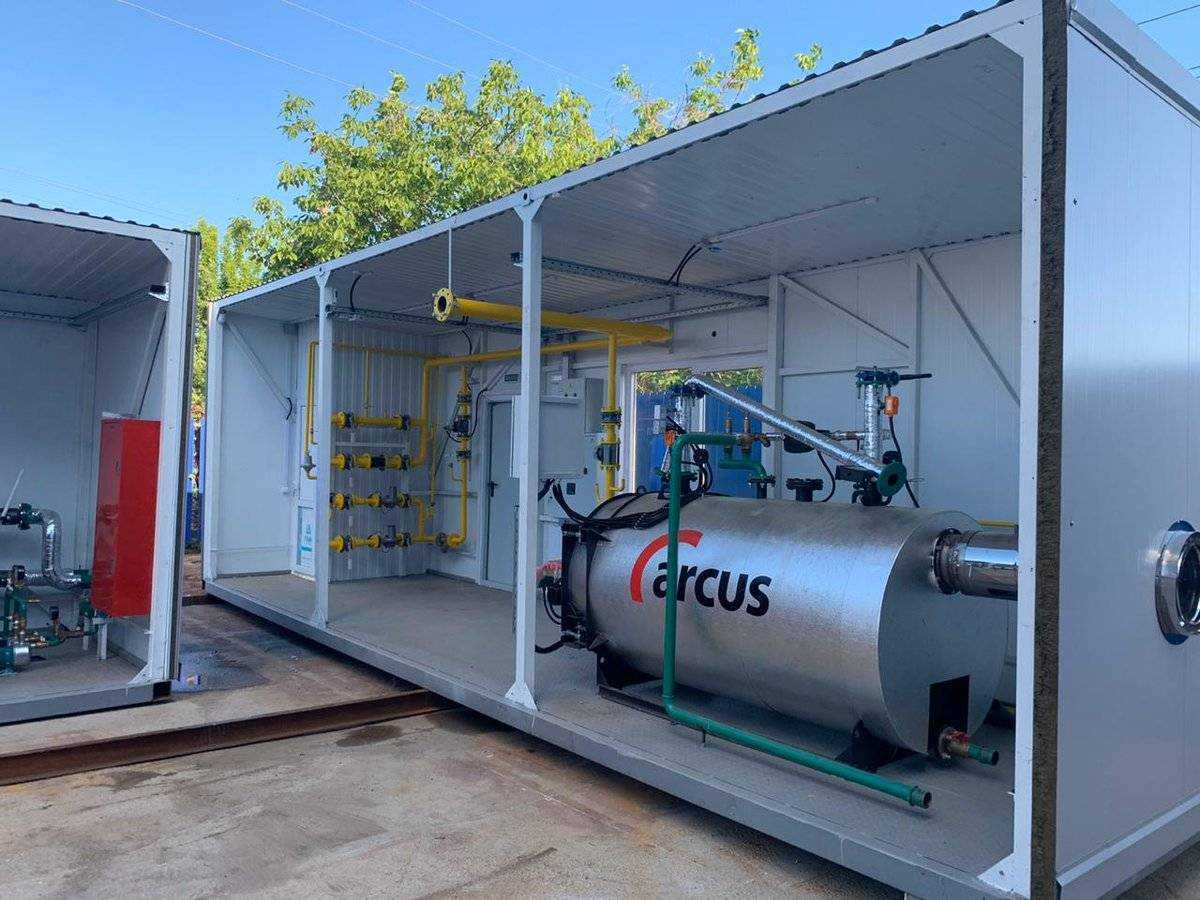

Основу конструкции формирует металлический корпус, обеспеченный ограждениями, вспомогательными приспособлениями для транспортировки (иногда опционально) и несколькими слоями изоляции.

Характеристики применяемых изоляционных слоев определяются на этапе проектирования местом и условиями эксплуатации. На крупных производствах толщина защитных тепловых прослоек может достигать 150 мм. В условиях холодного климата я бы рекомендовал присмотреться к газовым котельным с утолщенной внешней обшивкой.

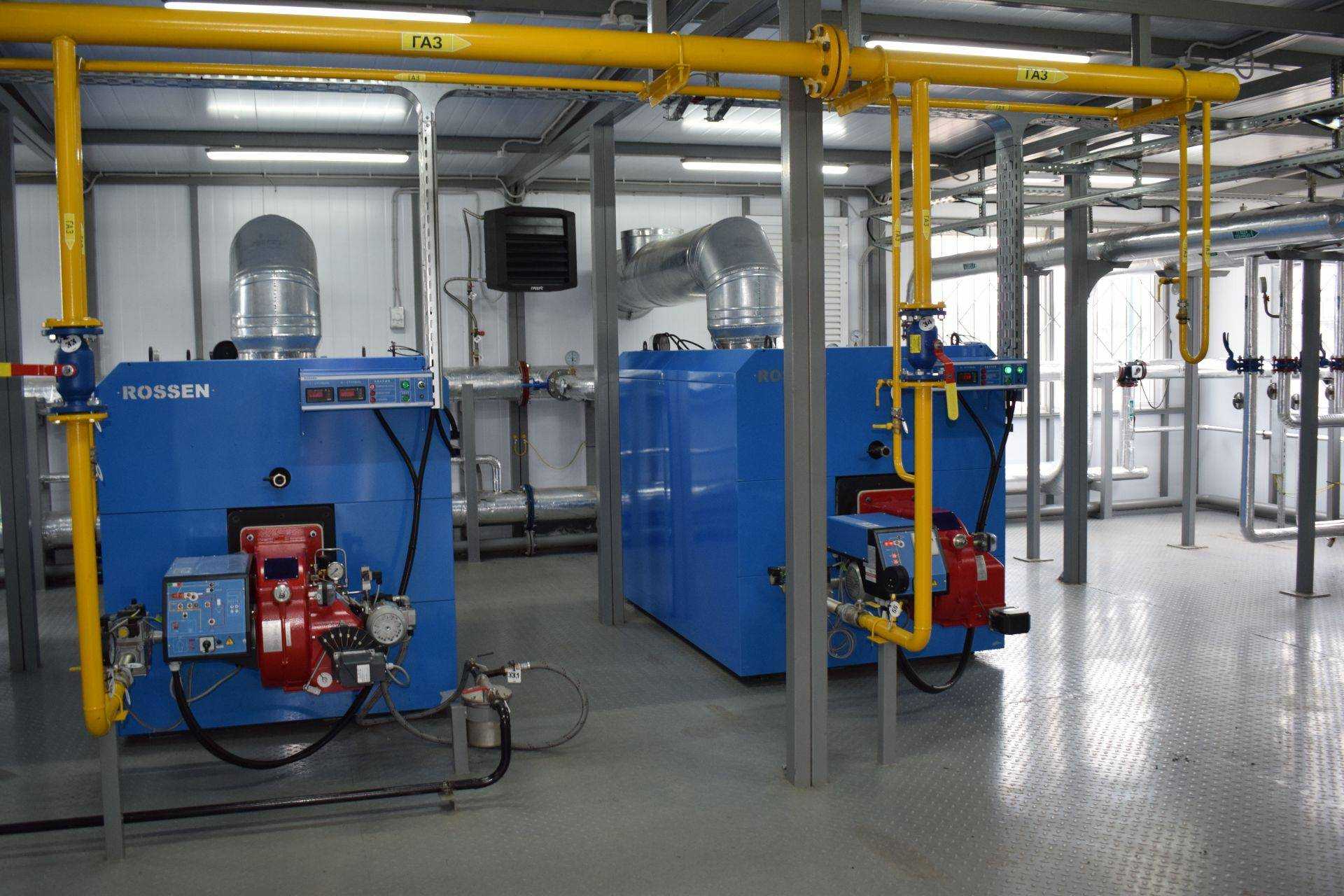

Функциональную часть составляет сборное оборудование, в числе которого насосы, горелки, панели управления, контрольно-измерительные приборы и дополнительные секции для обеспечения процессов доставки топлива. Перечень рабочих устройств определяется целями потребителя.

На базовом уровне основу будет составлять котельный блок с арматурой для интеграции в местную коммуникационную сеть. Но также современные производители предлагают и системы с контурами ГВС для водогрейных модификаций, парогенерирующими установками, вентиляционным оборудованием, узлами для учета расхода топлива и т.д.

Классификация по типу топлива

Газовая котельная Чтобы эффективно отопить частный дом или загородный коттедж, стоит не только подобрать тип установки. Необходимо задуматься о виде используемого топлива. По этому критерию блок-котельные подразделяются на несколько групп.

Газовые устройства

Природное топливо или бутан обеспечивают экономичность работы котельных. Минус установок – дорогой монтаж, но дешевизна газа окупает затраты уже в первый сезон эксплуатации. Модульная газовая котельная подключается к бойлеру, что решает задачи обеспечения дома горячей водой.

Газовый котел отличается безопасностью, оснащается атмосферными горелками с минимальным уровнем шума, адаптирован к низкому давлению. Оборудование подходит для жилых строений и промышленных цехов.

Системы на жидком топливе

Блочные котельные работают на дизеле или керосине. Они будут неплохим решением для местностей без газовых магистралей. Дизельный вид модулей отличается невысокой себестоимостью топливных ресурсов, автономностью работы и высоким КПД.

Твердотопливные модели

Твердотопливная котельная Установка, работающая на угле, брикетах или дровах, является резервным вариантом. Твердый вид топлива отличается невысокой стоимостью, а сама котельная не зависит от электрической или газовой линии.

Системы автоматически отводят дым, имеют КПД более 85%. Недостатком твердотопливных БМК является необходимость места для хранения угля, дров или пеллет.

Электрические установки

Строительство котельной не занимает длительное время за счет дешевизны и простоты подключения оборудования. Конструкции не наносят вред окружающей среде, безопасны, отличаются КПД больше 90%. Электрический вид блочных котельных имеет один недостаток – стоимость эксплуатации в 10 раз дороже, чем при использовании газа.

В стандартный комплект БМК входит:

Котел; Горелки; Насос; Пластинчатые теплообменники; Расширительные баки мембранного типа; Запорная арматура; Два независимых входа электропитания, имеющие автоматическое переключение; Пожарная сигнализация; Система подготовки воды; Приборы для контроля и учета. Дополнительно БМК могут быть укомплектованы таким оборудованием:

Дымоходами и дымовыми трубами, выполненными из теплоизолированной нержавеющей стали; Дизельными генераторами, предназначенными для электроснабжения при отключении основной линии; Системой резервного снабжения топлива; Глушителями шума.

Вопрос цены

Стоимость определяется множеством факторов: от характеристик и конструкционного исполнения станции до типа горелки и применяемых в изготовлении корпуса материалов. Самые дешевые мини-комплексы доступны за 300-500 тыс. руб. Это маломощные установки, которые могут использоваться в обслуживании частных домовладений в индивидуальном порядке. В среднем же сегменте стоимость блочно-модульной газовой котельной составляет 1-1,5 млн.

Это полноформатные агрегаты с полностью автоматическим управлением, которые широко распространены в сфере ЖКХ. Для крупных промышленных объектов, требующих подключения больших мощностей, используются многофункциональные стационарные системы, производительность которых может достигать и 10 мВт. Средняя цена таких станций – 5-7 млн рублей.

Блочно-модульные котельные установки — проектирование

На этапе составления заказа производители предоставляют к заполнению специальный опросный лист, в котором будущий владелец указывает требования и характеристики системы.

К базовым параметрам, например, относится число модулей, мощность, вид применяемого топлива, реализация коммуникационной инфраструктуры и т.д. Причем неспециалистам бывает сложно корректно объединять несколько групп требований, так как отдельные показатели могут противоречить друг другу.

Сложные многофункциональные установки особенно проблемны для проектирования. Например, паровые станции с водогрейным контуром требуют больше пространства для технической обвязки, поэтому сразу могут исключаться и принципы компактного размещения. После этого производится анализ требований и конструкторы с инженерами выносят для утверждения техническое задание по изготовлению котельной.

Вам также может быть интересно:

Виды и исполнения знаков безопасности Знаки безопасности по видам применяемых материалов могут быть несветящимися, световозвращающими и фотолюминесцентными. Несветящиеся знаки безопасности выполняют из несветящихся материалов, они зрительно воспринимаются за счет рассеяния падающего на них естественного или искусственного света. Периодичность электрофизических измерений Согласно ТКП 181-2009 существует обязанность и периодичность проведения ЭФИ.

Рекомендации по обучению мерам пожарной безопасности в школе Детям дошкольного возраста большинство жизненных познаний, включая и элементарные знания о пожарной безопасности, прививают с помощью игровой деятельности.

Цены на блочно-модульные котельные

Стоимость БМК зависит от количества используемых котлов, типа топлива, мощности и других конструкционных и эксплуатационных параметров.

Средние цены на автоматизированные котельные данного типа выглядят так:

Станция на 100 кВт с одним модулем — 1,2 млн руб.
Станция на 400 кВт с двумя модулями — 2 млн руб.
Станция на 1 мВт с двумя модулями — 3,5 млн руб.

Практикуется и сдача БМК в аренду с помесячным расчетом стоимости. Так, среднюю станцию на 500-800 кВт можно арендовать за 400-500 тыс. руб. Собственники предлагают и услуги по установке и обслуживанию оборудования, что добавит к месячной оплате еще 50-100 тыс. руб.

Основные недостатки блочно модульных котельных:

При возможности размещения котельной внутри существующего здания или помещения, стоимость капитальных затрат при строительстве БМК выше на 25-35%.
Ограничения в тепловой мощности котельной ввиду предельных габаритных размеров модулей, узлов и агрегатов (котлов, насосных станций и других элементов).
Малые расстояния для обслуживания оборудования внутри котельной, из-за необходимости плотной компоновки оборудования.
Необходимость выделения участка земли для установки котельной.

Для оптимизации затрат на строительство котельной перед началом проектирования и строительства, мы предлагаем Вам выполнить технико-экономическое обоснование строительства котельной, которое позволит точно определить:

Необходимую мощность котельной.
Есть ли преимущества блочно модульной или стационарной котельной.
Оптимально подобрать котлы и оборудование путем сравнения их характеристик и стоимости.
Определить стоимость капитальных и текущих затрат на выпуск 1 МВт тепловой энергии.
Определить срок окупаемости котельной

Так как котлы разных производителей имеют разные габариты, то до проектирования и строительства немало важно определить минимальные габариты котельной без потери надежности и качества. Мы рекомендуем и сами применяем в строительстве блочно-модульных котельных котлы RS-A, RS-D Завода котельного оборудования Rossen (г. Туймазы), котлы REX компании ICI Caldaie, котлы SK755 фирмы Buderus и промышленные котлы Unimat фирмы Bosch

Туймазы), котлы REX компании ICI Caldaie, котлы SK755 фирмы Buderus и промышленные котлы Unimat фирмы Bosch

Мы рекомендуем и сами применяем в строительстве блочно-модульных котельных котлы RS-A, RS-D Завода котельного оборудования Rossen (г. Туймазы), котлы REX компании ICI Caldaie, котлы SK755 фирмы Buderus и промышленные котлы Unimat фирмы Bosch.

Данная линейка промышленных котлов позволяет нам спокойно закрывать весь спектр потребностей Заказчика, а долгие годы эксплуатации этого оборудования дает основания говорить о его надежности.

Тепла Вам и вашему дому!

Заключение

Получить максимум преимуществ от использования сборных котельных станций можно только при условии их грамотной эксплуатации с выполнением требований к техническому обслуживанию. Так, в регулярном порядке изготовители рекомендуют проверять состояние горелок, распределительных узлов, коллекторов и соединений между трубами.

Кроме того, газовые блочно-модульные котельные нуждаются в периодической проверке расходников. Уплотнители, адаптеры с переходниками, клапаны и штуцеры – от этих компонентов зависит не только стабильность газоснабжения, но и безопасность работы системы в целом. Для упрощения профилактических проверок желательно максимально обеспечить оборудование контрольно-измерительными устройствами, которые позволят в автоматическом режиме отслеживать показатели давления, температуры, наличие утечек и т. д.
