Разновидности газовых горелок для отопительных котлов

Требования

Чтобы отопительный агрегат работал эффективно, используемые в нем горелки должны соответствовать определенным требованиям. Поэтому, не стоит пытаться изготовить горелку своими руками, хотя можно нередко встретить советы по самостоятельному изготовлению этого элемента котла. Основные требования:

• основным предназначением этой детали котла является изготовление газовоздушной смеси определенной концентрации для снижения объема несгораемого остатка. Современные горелки должны обеспечивать эффективное сгорание, приближая уровень сгорания топлива к ста процентам;
• данную деталь должно быть легко установить и демонтировать, при этом крепления должны быть максимально надежными;

• ресурс работы хорошей горелки должен быть сравним с ресурсом работы самого котла, при этом, эксплуатационные характеристики элемента со временем не должны изменяться в худшую сторону;
• при работе элемент не должна производить существенный шум;

важным показателем качества является малотоксичность выбросов. Это достигается путем повышения эффективности работы элемента, благодаря чему в выбросах уменьшается концентрация угарного газа.

Выбор горелок для разных типов и моделей котлов

Подбирая горелку, следует обращать внимание на различные ее характеристики – модель топливоподачи, вариант смешивания газа с воздухом, совместимость с различными категориями приборов. Мы расскажем о наиболее интересных моделях

Горелка КЧМ

Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах

Горелка КЧМ. Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах.

• Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
  1. огонь погас;
• прекратилась подача газа;
• отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

• Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
• Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

Еще одна категория – горелки для КВС. Применяются для бытовых потребностей и являются твердотопливными. Учитывая, что для обогрева помещений нет необходимости применять слишком мощное оборудование, то используются атмосферные или инжекторные решения

При подборе горелочного элемента, следует обращать внимание на мощность и безопасность в использовании

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

• Форсунку – отсюда выбрасывается газ;
• Систему розжига – обеспечивает поджигание газа;
• Систему автоматики – контролирует температуру;
• Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

• Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
• Открывается газовый клапан, в горелку начинает поступать газ;
• В это же время срабатывает система розжига;
• Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Общая классификация газовых горелок по типу горючего

Загородные дома не всегда можно обеспечить природным газом, подаваемым от общей магистрали. Поэтому предусмотрена вариативность горелок в плане использования разного типа горючего. Если топливо поступает от газовой магистрали, скорее всего применяют пропан-бутановые газовые горелки для котлов отопления.

Магистральный газ-метан – наиболее доступное природное топливо для котлов. Однако сейчас нет большой выгоды в цене на сжиженное голубое топливо (пропанобутановую смесь). Общее отопление, обеспечивающееся магистральным трубопроводом, тоже обходится недешево.

Котлы на газу, работающие на разных видах топливных смесей, имеют примерно одинаковую конструкцию. Есть небольшая разница в стоимости, но она тоже несущественна (под сжиженное топливо оборудование обойдется дороже). Сами горелки немного отличаются, имея разные форсунки под жидкое топливо и голубой газ.

Если природный газ к дому не подведен, применяют пропан-бутановые газовые горелки

Пропановые горелки требуют настройки на данный вид топлива с установкой жиклера. При горении огоньки пламени отдают желтоватым цветом, в дымоходе больше скапливается копоти. Жиклер отвечает за нормализацию давления.

Современные горелки работают в большом температурном диапазоне – от -50 до +50 °С. Часть оборудования можно приспособить под другие виды энергоносителей:

• отработанное масло;
• солярку;
• мазут;
• керосин;
• пропанобутановую основу;
• арктическое дизельное топливо.

Современные приспособления зачастую имеют в комплекте оба вида форсунок или универсальное оборудование под топливные разновидности, благодаря чему легко перенастраиваются.

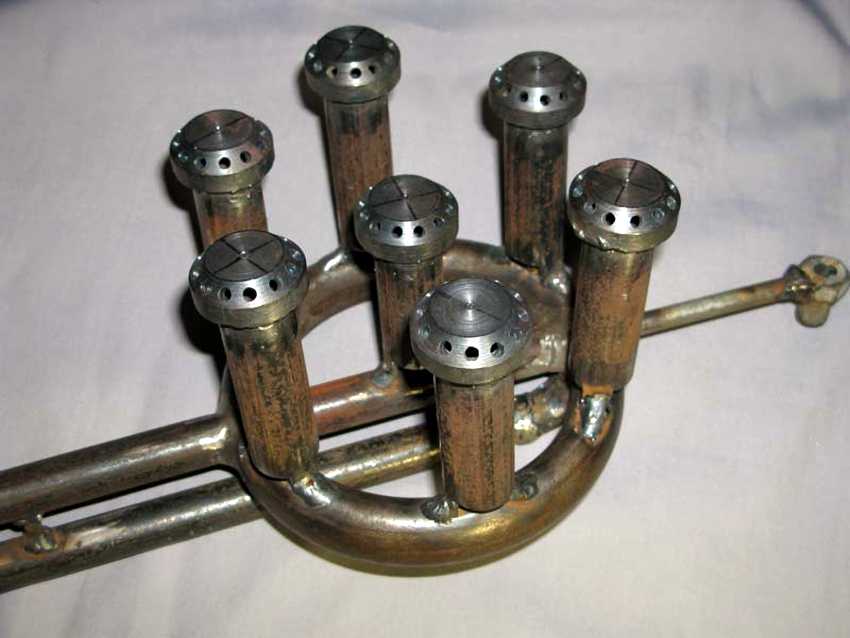

Самодельные газовые горелки чаще всего используются в твердотопливных котлах

Безопаснее приобрести простое газовое оборудование, приспособленное под газ в баллонах. Самодельное оснащение хоть и более доступное, но небезопасное! Обычно осуществляют «переделки» на основе старых агрегатов.

Турбированные виды газовых горелок и их конструктивные отличия

Среди современного газового оборудования многие специалисты отдают предпочтение горелкам закрытого типа для турбированных котлов. Они самодостаточны в конструктивном плане, предполагают наличие компактного дымохода, который можно отвести даже в общую вентиляцию при автономном отоплении.

Отопительный агрегат со специальной камерой сжигания закрытого типа кислород получает извне – по специальной трубе подачи (коаксиальному дымоходу). Примерно таким же путем наружу выводятся продукты сгорания. Отопительное оборудование управляется посредством достаточно мощного вентилятора на автоматическом управлении.

Вентиляторные газовые горелки имеют и недостаток – это цена, обусловленная сложной конструкцией изделия

Такое приспособление стоит гораздо дороже, чем атмосферное отопительное оборудование. Однако за дополнительную плату покупатель получает ряд преимуществ, включая автономную работу в жилом помещении. Данное устройство, благодаря автоматическому управлению, отличается высоким уровнем безопасности,.

У турбированного оборудования самый высокий КПД и гибкая температурная схема

Топливо сгорает практически полностью, что важно для экологических показателей. Отмечаются и недостатки, включая конструктивную сложность, вызывающую затруднения при монтаже и ремонте

Газовые горелки для комбинированного оборудования чаще всего применяются в твердотопливных котлах. Это довольно сложный агрегат, поэтому все узлы должны отвечать определенным требованиям эффективности и безопасности. Автоматическое устройство способно переходить с одного вида топлива на другое для бесперебойной подачи тепла. По такому принципу устроены пеллетные и пиролизные котлы, оснащенные газом для горелок, приводящим в действие процесс воспламенения.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

1. вентиляторные (надувные);
2. атмосферные.

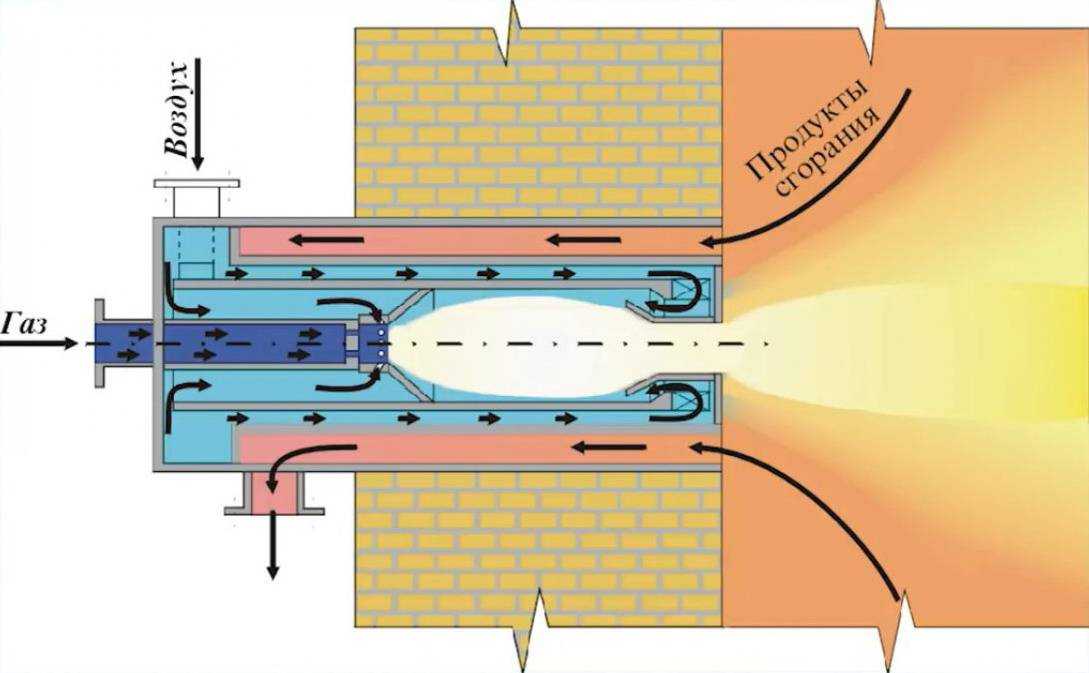

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

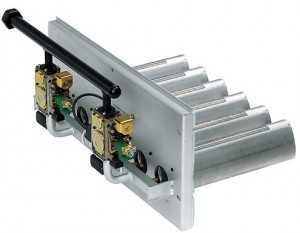

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании.

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

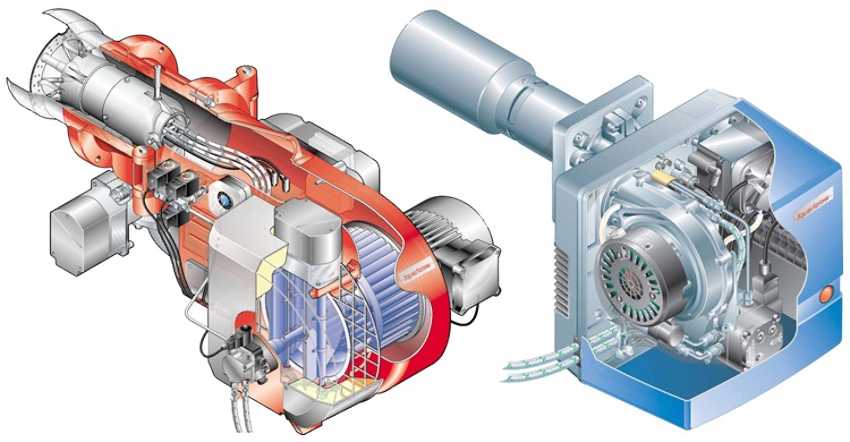

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

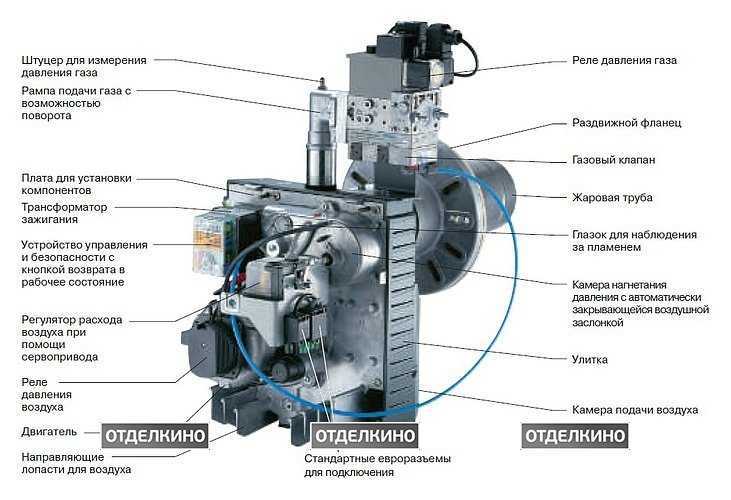

Обычно вентиляторная горелка является целым блоком, включающим в себя:

• газовый фильтр, при помощи которого топливо очищается дополнительно;
• особое реле, реагирующее на резкие скачки давления газа в магистрали;
• редуктор, отвечающий за процесс стабилизации давления газа на выходе из горелки;
• регулятор, регулирующий подачу топлива;
• регулятор, регулирующий давление топлива;
• реле, регулирующее работу непосредственно вентилятора.

По каким характеристикам выбирать горелку

Из приведенных выше классификаций понятно, что горелки бывают самых разных видов

На что обращать внимание при выборе, чтобы приобрести удобное и практичное оборудование?. Основные характеристики, по которым можно решить, какая именно горелка подойдет вам, следующие:

Основные характеристики, по которым можно решить, какая именно горелка подойдет вам, следующие:

Тип топлива.

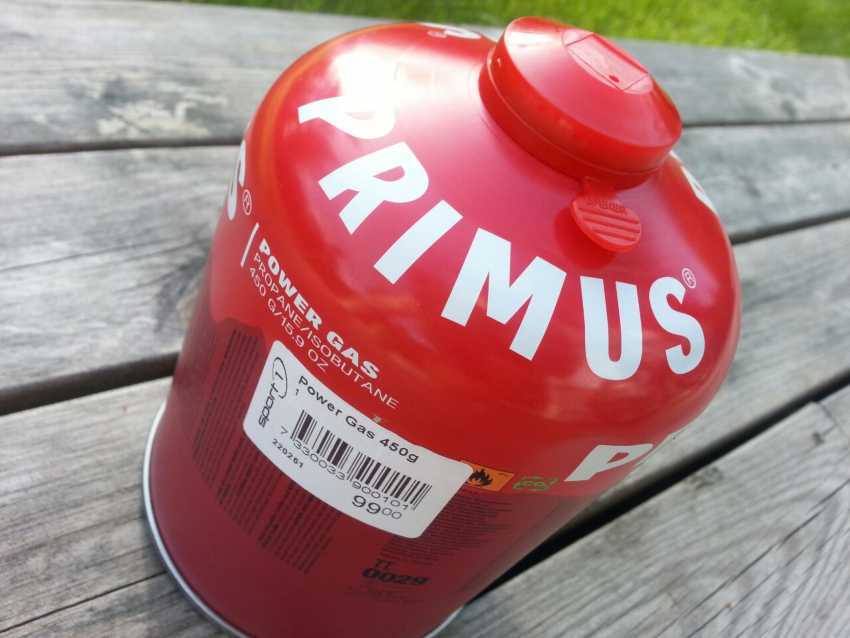

Для заправки газовых горелок в основном используется бутан, изобутан и пропан. Причем применяется не один вид топлива, а их смесь — так достигается большая температура горения и получается более стабильное пламя. Жидкотопливные горелки работают на чистом жидком топливе (дизель, мазут) или смеси.

Расход топлива.

Также обратите внимание на расход топлива. В зависимости от модели он варьируется от 30 до 300 мл/ч

Зная «показатель прожорливости» вашего инструмента, вы заблаговременно подготовите нужное количество топлива.

Диаметр сопла.

Еще один параметр, который оказывает непосредственное влияние на процесс сварки, — диаметр сопла. От него зависит газовый охват обрабатываемого материала. В большинстве моделей диаметр равен 20–22 мм. Такой размер позволяет выполнять широкий спектр задач и достигать высокой мощности пламени.

Масса и размеры.

По весу и габаритам стараются подбирать наиболее легкие и маленькие горелки. Разумеется, эти характеристики могут стать решающими лишь при при прочих равных. Большинство моделей имеет цанговый разъем. Его диаметр влияет на используемые сменные картриджи (баллончики).

Горелки бывают не только с базовым набором опций, но и с дополнительными функциями, которые значительно облегчают и упрощают работу. Изучите, какие бывают горелки с продвинутыми возможностями:

Пьезоподжиг повышает удобство и скорость работы. Розжиг происходит одним нажатием клавиши

С такой горелкой можно работать одной рукой, что особенно важно при высотных или других опасных работах.
Пьезоподжиг. Лучше, если к нему еще прилагается и клавиша фиксации, тогда вам не придется все время «давить на газ» — подача горючей смеси будет автоматической и постоянной.
Поворотная голова позволяет вращать горелку на 360°, что облегчает работу в труднодоступных местах

Защита от детей устанавливается в горелках с емкостью, чтобы исключить случайное зажигание. Реализовывается такая функция с помощью блокирующего переключателя.
В продвинутых горелках можно регулировать размер факела (длину и ширину), а также контролировать подачу горючих материалов и воздуха. Такие «фишки» важны при выполнении специализированных работ по резке и обработке металлов.
Некоторые производители дополнительно комплектуют горелки-насадки сменными соплами, паяльной насадкой, подставкой, ключами для быстрой замены баллона, а также шлангом для подачи газа.

Какого бы вида ни была горелка, которую вы выбрали, она также:

• должна обеспечивать необходимую тепловую производительность при заданном давлении воздуха и газа;
• должна обеспечивать полноту сжигания топлива при минимальном расходе воздуха;
• должна обеспечивать широкий диапазон регулирования производительности;
• быть бесшумной в работе;
• иметь простую конструкцию, высокую надежность в эксплуатации и экономичность.

Ранее мы писали о том, какие бывают винтовые шнековые транспортеры для сыпучих материалов.

Какие горелки бывают по способу подсоединения

В зависимости от способа подключения горелки к топливному картриджу выделяют следующие типы:

• на баллончик — удачный вариант для небольших компаний и тех, кому особенно важен вес горелки. Они бюджетны, бывают с резьбовым, цанговым и клапанным креплением. Из недостатков выделяют невозможность готовить в большой посуде, а иногда при низких температурах тяжело «разогнать» горелку;
• с топливным шлангом — наиболее универсальный вариант с рядом преимуществ: устойчивость, возможность готовить сложные блюда на большую компанию, работа баллона при любых условиях. Правда, за такое удовольствие придется выложить кругленькую сумму и попотеть на маршруте, неся его в рюкзаке.

Особняком стоят интегрированные системы приготовления пищи. На рынке они появились относительно недавно и представляют собой «умную конструкцию» из котелка, горелки и баллона.

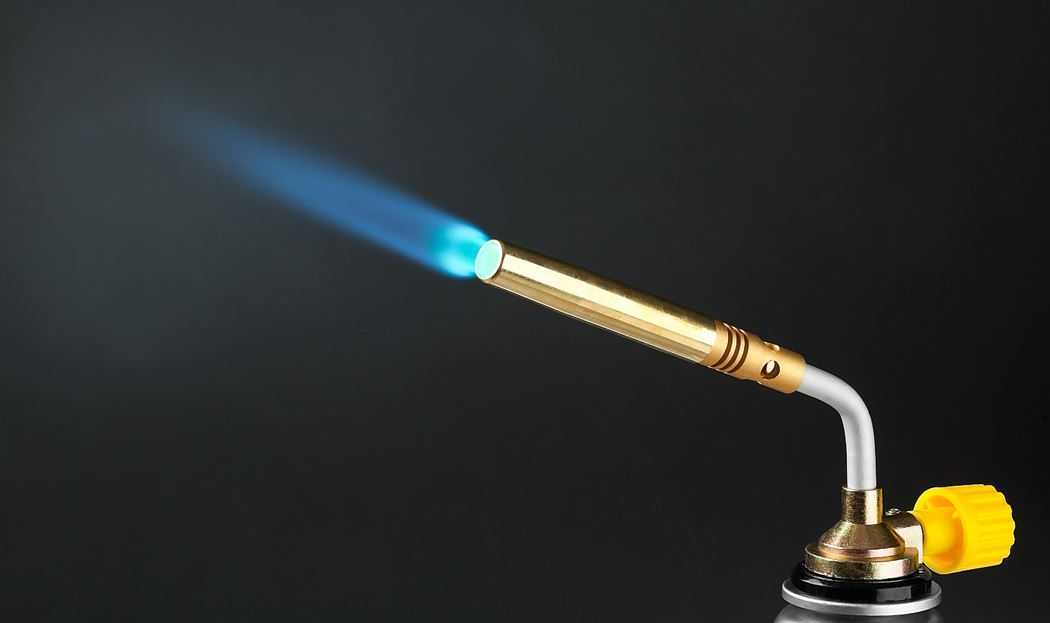

Какие бывают газовые горелки на баллончик

О данном типе газовых горелок стоит рассказать гораздо подробнее, так как чаще всего выбирают именно их. Они считаются простыми в обращении и достаточно универсальными. У моделей простая конструкция, хотя здесь есть разные варианты – от совсем простых до более сложных, с возможностью регулировки.

Газовые горелки бывают разными по температуре пламени, расходу газа, диаметру сопла, потребляемому топливу, материалу изготовления и другим параметрам. Чаще всего это горелки-насадки, хотя встречаются и другие типы, в том числе и весьма узкоспециализированные, например, для работы с термоусаживаемыми трубками.

Газовые горелки на баллончик бывают разных видов и принципиально различаются механизмом подсоединения к баллону. Основные типы газовых горелок на баллончик следующие:

Резьбовые.

В этой модели шланг либо непосредственно горелка монтируется на резьбу.

Цанговые.

Для штуцерного баллона подходит картридж вытянутого типа. Присоединение в этом случае производится при помощи переходника и гибкого шланга.

Клапанные.

Данная разновидность горелки на газовый баллончик резьбы не имеет, однако фиксация обеспечивается с особой надежностью без риска утечек.

Прокалываемые.

Баллончик к газовой горелке присоединяется при помощи прокола. Поэтому емкость с газовой смесью нельзя отсоединить до того, как она полностью не опустошится.

Какие газовые горелки на баллончик самые надежные? В большинстве случаев это модели с резьбовым присоединением. Они требуют больше всего времени для подключения баллона, но гарантируют отсутствие утечек

Также при выборе стоит обратить внимание на тип горючего, который предназначен для этой горелки. Тут могут быть разные варианты, например, пропанобутановый состав, с добавлением изобутана, метилацетилен-пропадиен и другие

Если выбрать не то топливо, то это может навредить горелке либо сделать ее работу неэффективной.

Сопло может быть как сменными, так и нет. Горелки со сменным соплом обычно более сложны и стоят несколько дороже, зато они более универсальные и долговечные.

Анализируя, какие бывают горелки, самым правильным при выборе будет отталкиваться именно по сфере ее применения. Если нужны дополнительные функции (регулировка и т.д.), то стоит смотреть в сторону более дорогих моделей. Также не стоит забывать про технику безопасности и правила эксплуатации.

Как устроена газовая горелка

Самыми распространёнными типами котловых горелок являются диффузионные, инжекционные, фитильные и комбинированные.

Первые модификации выполняют забор воздушных масс из окружающего пространства, который попадает в горелочное устройство за счет диффузии без поступления первичных потоков воздуха.

Процесс перемешивания происходит за пределами диффузионной горелки, то есть они работают по принципу газовой плиты. По конструкции это труба с просверленными отверстиями. Промежуток между отверстиями подбирают расчетным путем по скорости распределения огня от одного техотверстия к другому.

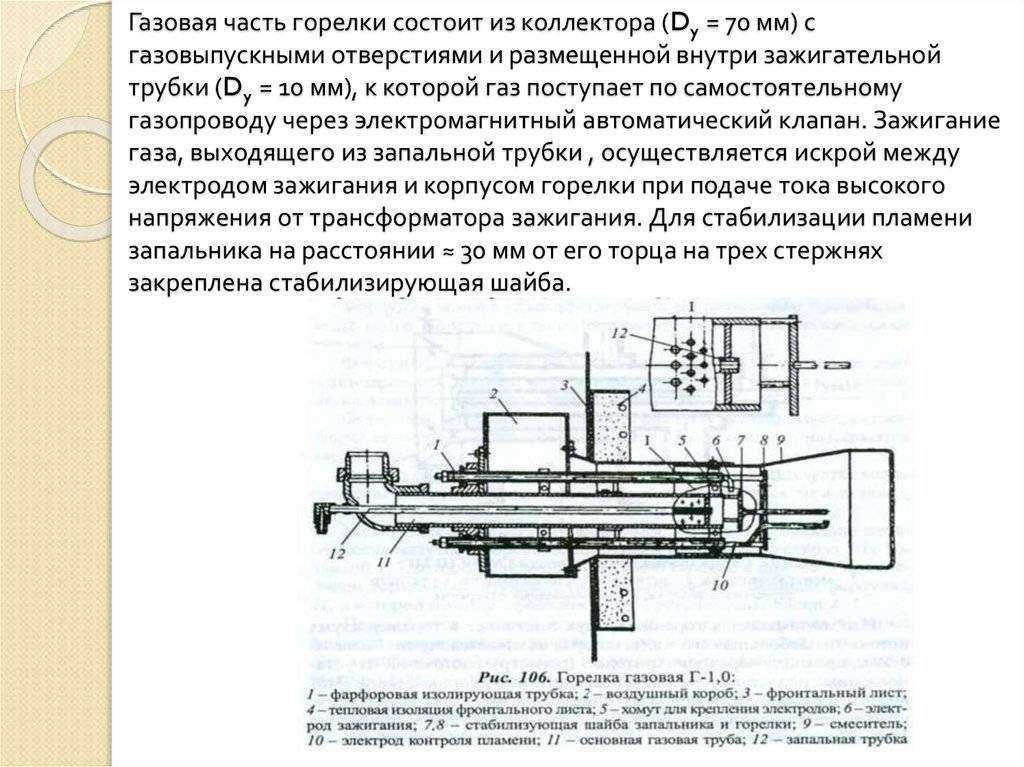

В конструкции инжекционных горелок вмонтирован инжектор — устройство подсасывающее воздух из топочной или котельного зала в рабочую полость горелки.

Например, в случае, когда для полного сжигания 1 м3 газового топлива в инжекционной горелке требуется 8 м3 воздуха, а первичный воздушный объем равен 4 м3, то коэффициент инжекции будет равен: 4/8 = 0,5.

Устройство газовой горелки с принудительной воздухоподачей, выполнено таким образом, что воздух, нужный для процесса горения, поступает в камеру смешения при помощи дутьевого вентилятора. При этом газовоздушная смесь начинает образовываться в аппарате, а завершаются в топке котла и горит в коротком и не светящемся пламени.

Такие модификации зачастую называются двухпроводными или смесительными. Наиболее часто они работают на низком давлении как магистрального газа, так и системы воздухоподачи. Очень редко, такие конструкции рассчитываются для работы при среднем давлении в газовой магистрали.

Такая модификация горелочных конструкций предназначается для монтирования в топках котлоагрегатов, имеющий небольшой его объемом. Магистральный газ с давлением до 1400 Па следует в распылительное сопло и истекает из него через 8 отверстий Д= 4-5 мм.

Отверстия в такой конструкции располагают под углом 30 градусов к горелочной оси. В корпусе выполнены специализированные лопатки, закручивающие поток воздуха.

Поэтому, создает хорошую газовоздушную смесь, закручиваясь тонкими струйками с воздухом. Конструкция оборудована керамическим тоннелем с запальным отверстием.

Выделяют несколько оснований для разделения данного оборудования на группы

По области применения

По этому признаку различают:

• универсальные горелки, которые подойдут для большинства типов печей и топок;
• специальные модели, которые были разработаны для использования в печах определенной конструкции.

Естественно, специальные горелки нужно использовать строго по назначению, помня о том, что они несовместимы с огневыми установками любого другого типа.

По методу получения топливной смеси

Газ в горелках в чистом виде не сжигается, он включен в состав топливной смеси вместе с воздухом. Образование топливной смеси может осуществляться различными способами. В зависимости от этого, горелки можно разделить на три группы:

• инжекционные горелки, в которых подача воздуха осуществляется с помощью засасывания;
• дутьевые горелки, в которых воздух подается нагнетанием;
• диффузионные модели, для которых характерно естественное притекание воздуха к пламени.

Обычно инжекционные горелки являются частью котла, в то время как вентиляционные модели покупаются в качестве отдельного оборудования. С помощью дутьевой горелки может обеспечиваться плавное и максимально точное регулирование мощности работы оборудования, что позволяет увеличить КПД системы благодаря рациональному использованию топлива, то есть газа. При оптимальном режиме работы оборудования не только экономится топливо, но и углекислый газ поступает в окружающую среду в меньших количествах. Однако есть у дутьевых горелок и некоторые минусы. Основной их недостаток — высокая шумность работы.

Сами дутьевые газовые горелки, в свою очередь, можно также разделить на три подвида в зависимости от типа подачи воздуха. Речь может идти о принудительной подаче воздуха в сочетании:

• с полным предварительным смешиванием;
• с частичным предварительным смешиванием;
• с отсутствием предварительного смешивания.

Для увеличения интенсивности получения газо-воздушной смеси используются разные технологии смешивания: газ может направляться в виде тоненьких струй, которые распределяются под определенным углом к воздушному потоку; газ может быть разделен на мелкие потоки, в которых и будет осуществляться смешивание: потоки воздуха и газа могут закручиваться под воздействием специального встроенного оборудования.

При искусственной подаче воздуха можно добиться увеличения интенсивности сжигания топливной смеси, что позволяет достигать максимальной мощности.

По теплотворности сжигаемого в горелках топлива

По данному признаку газовые горелки разделяются на три группы:

• низкокалорийные модели. Используются при сжигании газа, теплота сгорания которого не превышает 8 МДж/м3. Это может быть доменный или генераторный газ;
• среднекалорийные модели. Для этого вида горелок характерна теплота сгорания топлива в среднем 8-20 МДж/м3. Речь может идти о кокосовом газе;
• высококалорийные модели. В данном случае минимальная теплота сгорания топлива будет составлять 20 МДж/м3.

Высококалорийные горелки используются при сжигании попутных нефтяных и природных газов.

По локализации пламени

• на огнеупорной поверхности;
• в пористой, зернистой или перфорированной огнеупорной массе;
• в свободном факеле;
• в тоннеле или камере сгорания (огнеупорной).

Последние две разновидности применяются в котлах, предназначенных для нагревания теплоносителя (воздух, вода и так далее). Первые два вида используются при обогреве по методу инфракрасного излучения.

По избыточному давлению

Также выделяются три группы: горелки низкого давления (до пяти кПа), модели среднего давления (5-30 кПа) и модели высокого давления (больше 30 кПа). Наиболее востребованы сегодня модели среднего и низкого давления. Что касается устройств высокого давления, то область их использования на данный момент ограничивается сжиганием низкокалорийных газов.

Представленная выше классификация газовых горелок является максимально полной, благодаря чему даже неспециалисты смогут сориентироваться в разнообразии моделей горелок, представленных на современном рынке, и сделать правильный выбор.

Оцените свои требования, желания, возможности, выделите для себя наиболее значимые характеристики горелок, не забывая про предполагаемую область использования, нагрузку, и вы без труда сможете найти вариант, который вас устроит по всем характеристикам. Помните о том, что правильный выбор является залогом эффективной работы газовой горелки в течение длительного времени.

Информация взята с сайта: vashdom.ru

Советы по выбору

Правильный выбор газогорелочного устройства может рассматриваться совместно с правильным выбором котлоагрегата. Все заводские отопители бытового назначения комплектуются такими устройствами, которые в максимальной степени подходят для данной конструкции.

Тем не менее, нужно разбираться в маркировке газовых горелок для котлов, чтобы понимать, какой процесс нагрева она может обеспечить.

Существуют и более сложные модификации, например, горелка для котла КЧМ — оснащается тремя форсунками. Наиболее часто применяется при переходе котлов с твердого на природный/сжиженный газ.

«Купер» — горелочный аппарат комбинированного типа, работающий на разнообразных видах топлива и имеет простой вариант монтажа.

Из всего вышесказанного можно сделать одно очень важное заключение — горелка для газовых котлов считается «сердцем» любого агрегата. Ее не возможно рассматривать отдельно или заменять на другие модификации самостоятельно, поскольку котлы и горелки — одно конструктивное целое

Использование самодельной горелки в заводских котлах не допускается. Собственнику котла нужно разбираться в принципах работы горелочного устройства, чтобы обеспечить максимальную и продолжительную работоспособность оборудования.

Атмосферные горелки

Горелка этого типа подсасывает воздух по принципу струйного насоса: газ пропускается через эжектор, где из-за большой скорости движения его давление падает (закон Бернулли); воздух засасывается в газовый поток за счет перепада давления. К сильным сторонам этого устройства можно отнести следующее:

1. Простоту конструкции.
2. Компактность.
3. Энергонезависимость.
4. Низкий уровень шума.
5. Низкую стоимость.
6. Возможность простого переоборудования твердотопливного котла под газовое топливо: атмосферную горелку нужно просто установить в камеру зольника.

Принцип работы атмосферной горелки

Однако, слишком большое количество воздуха «загрузить» в газовый поток только за счет струйного эффекта невозможно, поэтому горелки с высокой мощностью быть атмосферными не могут.

Предел мощности для атмосферных горелок в среднем составляет 9 кВт (ориентировочное значение максимальной отапливаемой площади – 90 кв. м).
