Выгодное капиталовложение: автономные мини котельные для частного дома

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов. Важный подготовительный шаг – выбор типа оборудования

Газовые котлы имеют 2 основные разновидности:

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Советуем почитать: Автономная газификация частного дома

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ

Разработка проекта

Технические условия фиксируют только условия установки газового котла, но для начала монтажа оборудования необходимо пройти следующую стадию – разработка и согласование проектной документации.

По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

Технический паспорт на оборудование.
Инструкция по эксплуатации газового котла.
Санитарный сертификат и сертификат технического соответствия.
Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
Ежеквартально — очистка кирпичных дымоходов.
Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Преимущества наружного котла отопления

Газовые котлы наружного размещения имеют целый ряд преимуществ по сравнению с остальными агрегатами:

…

имеют низкий уровень загрязнения и шума;
обладают сравнительно небольшими габаритами при довольно большой мощности;
не требуют существенных затрат на обслуживание и обходятся своим хозяевам дешевле, чем централизованное отопление;
экономят полезную площадь внутри здания;
просты в обслуживании и удобны в монтаже;
обладают большей безопасностью, чем котел, размещаемый внутри помещения; оснащены несколькими автоматическими системами безопасности;
имеют длительный срок службы — от 10 лет;
их можно доукомплектовать дополнительными функциями.

Некоторые потребители отдают предпочтение угольному агрегату, но они не знают о том, что газовые котлы более функциональные. Они отлично работают на газе, поступающем из сети, а также на сжиженном топливе.

Обычно котлы наружной установки оборудованы циркуляционным насосом, также можно заказать себе устройство с газорегуляторными узлами. Это актуально, если предполагается эксплуатация на газе среднего и высокого давления.

Котел наружного размещения монтируют из стальных профильных листов со специальным утеплителем, выполненным из минваты.

Автоматизированный пульт наблюдения позволяет, не выходя из дома, выполнять оперативный контроль за работой котла. Если возникнет какая-либо поломка, система выключается и автоматически подает сигнал на пульт. В случае, если подача электричества прекращается, агрегат сразу же останавливает работу. Когда питание подается вновь, котел автоматически возобновляет работу.

Обратите внимание! Котлы наружного исполнения допускается размещать не только у наружной стены сооружения, но и на расстоянии от нее до 50 м. С помощью автоматизированного пульта управления обеспечивается выполнение таких функций:

…

отключение горелки при отклонении показателей работы от установленных;
автоматический розжиг горелки;
отключение подачи газа при появлении его утечки;
работа световой и звуковой сигнализации;
поддержание воды на требуемом уровне;
работа охранной сигнализации.

Подробно про Схему обвязки газового котла Узнайте Как установить настенный газовый котел

Оптимальная работа газового котла

Достоинства и недостатки маленьких горизонтальных электрокотлов

Электрические горизонтальные электрокотлы — отличный вариант отопления для коттеджей, дач, частных домов. Они имеют свои плюсы и минусы.

Плюсы:

Удобство использования: установка возможна везде, где есть электричество. Не требуется специальных навыков и умений, каких-то сложных вычислений, чтобы произвести монтаж.
Безопасность: в этой системе отсутствует риск утечки газа или взрыва, как, например, в газовом оборудовании.
Небольшие размеры: мини-котёл компактен, не нужно специальных котельных для установки. Иногда даже трудно понять непосвящённому человеку, где находится котёл

Экологичность: важно то, что при работе системы не происходит никаких вредных выбросов в атмосферу, так как топливо не используется. Бесшумность: прибор работает очень тихо, его устанавливают на кухне или другой комнате

Широкий спектр применения: в любых зданиях и сооружениях — на даче, в домах, теплицах, гаражах, оранжереях, производственных объектах. Котёл используется не только для обогрева, но и в других целях: сушка древесины, конструкции водопровода, скважин с насосом, «тёплый пол», нагрев воды в бойлерах.
Возможность монтажа вместе с любой системой отопления: параллельно с газовым или твердотопливным котлом устанавливается и электрокотел.

Минусы:

Энергозависимость: невозможно установить прибор вдали от электрической сети. Если имеются перебои с подачей тока, то будут проблемы, так как оборудование просто выйдет из строя.
Расходы: большее потребление электричества влечёт и увеличение расходов.
Образование накипи: на моделях с ТЭНом со временем образуется накипь от воды, и необходимо менять нагревательный элемент.

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
свободное пространство в 1 метр перед лицевой панелью котла;
свободное пространство в 80-150 см слева и справа от котла;
расстояние в не менее, чем 150 см до потолка;
деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

Как работает газовый котел?

Газовый наружный котел работает в автоматическом режиме. Принцип работы агрегата заключается в том, что через трубы и теплообменник к теплоносителю поступает тепло. С помощью циркуляционных элементов теплоноситель поставляется в дом. Автоматика обеспечивает достаточно четкую работу оборудования. Ниже представлено видео с описанием порядка работы и особенностей наружных газовых котлов.

Чтобы котел работал эффективно, важно наличие согласованной работы системы отопления в доме с объемом мощности отопительного устройства. Последнее оборудовано открытой топкой и атмосферной газовой горелкой. Теплообменник представляет собой змеевик из рельефных труб для обеспечения высокой теплопередачи

Теплообменник представляет собой змеевик из рельефных труб для обеспечения высокой теплопередачи.

Агрегат обязательно должен соединяться с трехходовым автоматическим краном, который предупреждает образование конденсата и смолистого осадка в топке.Обратите внимание! Системы отопления с принудительным оборотом теплоносителя должны в обязательном порядке иметь циркуляционные насосы необходимой мощности. Запуск котла выполняется по следующим этапам:

систему наполняет теплоноситель;
на газопроводе открывают подачу газа с помощью специального крана;
выполняют запуск котла согласно инструкции;
когда теплоноситель нагреется до 60С, включается сетевой насос.

Работа отопительных устройств наружного размещения похожа на газовый настенный котел Протерм. Однако, внешние конструкции более экономичны и надежны.

Наружный котел отопления устанавливается на отдельно стоящий фундамент или на крышу

Чтобы котел не занесло снегом, его располагают на 5-10 см выше среднего уровня снежного покрова.Обратите внимание! В некоторых моделях котлов для поддержания непрерывной работы горелки зимой предусмотрен подогрев электроотопителем

Установка газовой плиты в квартире на кухне

Газовая плита установлена должна быть таким образом, чтобы обеспечивать наибольшее удобство пользования ею необходим свободный подход к плите не менее чем с двух сторон.

Плиты размещать НЕ РЕКОМЕНДУЕТСЯ вблизи или напротив окон, так как при их открытии возможно задувание пламени при работе на малых тепловых нагрузках или на режимах, близких к пределу отрыва пламени.

При размещении газовых приборов должны быть соблюдены следующие расстояния:

от стенки плиты до стены — не менее 70 мм;
между плитой и противоположной стеной (проход) — не менее 1000 мм;
между выступающими частями плиты и водонагревателями (по горизонтали) — не менее 100 мм;
от плиты или тагана до баллона со сжиженным газом — не менее 500 мм;
от радиатора отопления или печи до баллона со сжиженным газом — не менее 1000 мм;
от топочных дверок печи до баллона со сжиженным газом — не менее 2000 мм;
между проточным водонагревателем и несгораемой стеной — не менее 20 мм;
между емкостным водонагревателем или малометражным котлом и несгораемой стеной — не менее 100 мм;
между топкой емкостного водонагревателя или малометражного котла и стеной (проход) — не менее 1000 мм.

от оконных проёмов — не менее 0,5 м
от дверных проёмов первого этажа — не менее 1,0 м,
от дверных и оконных проемов цокольных и подвальных этажей, а также канализационных колодцев — не менее 3,0 м.

Баллон СУГ размещать следует на расстоянии не менее 0,5 м (рис.1 поз.3 и поз.3а) от газовой плиты (за исключением встроенных баллонов) и 1 м — от отопительных приборов (рис.1 поз.8).

При устройстве экрана между баллоном и отопительным прибором расстояние ДОПУСКАЕТСЯ уменьшать до 0,5 м.

Экран должен быть изготовлен из негорючих материалов и обеспечивать защиту баллона от теплового воздействия отопительного прибора.

При установке баллона СУГ вне помещения (рис.1 поз.7) его следует защищать от повреждений транспортом и нагрева свыше 45°С.

Баллоны СУГ в производственных помещениях (гаражах) следует устанавливать в местах, защищенных от повреждения внутрицеховым транспортом и брызгами металла, воздействия коррозионно-агрессивных жидкостей и газов, а также от нагрева свыше 45°С.

НЕ ДОПУСКАЕТСЯ установка баллонов СУГ:

в жилых комнатах и коридорах;
в цокольных и подвальных помещениях, чердаках;
в помещениях, расположенных в, под и над обеденными и торговыми залами предприятий общественного питания;
аудиториями и учебными классами;
зрительными (актовыми) залами зданий, больничными палатами и т.п.;
в помещениях без естественного освещения.

Виды электрических мини-котлов

Фактически электрокотел устанавливается везде, где есть электричество.

Важным является то, что электрокотел подключается к уже имеющимся системам отопления (газовым, твердотопливным), снижая нагрузку на них.

Монтаж не потребует специального разрешения. Мини-электрокотлы делятся на два вида по типу модификации.

ТЭНовые

Нагрев воды системы осуществляется с помощью нагревательного элемента электрокотла: ТЭНа. Внутри него находится спираль из вольфрамового или нихромового провода, которая нагревается и передаёт тепло окружающей среде. Оболочка изготавливается из стали, титана или алюминия. Между оболочкой и спиралью помещается диэлектрик. Чаще эту роль исполняет кварцевый песок.

Основные элементы ТЭНового миниавтомата:

ТЭН;
теплообменник;
изоляция;
блок управления;
циркуляционный насос.

Важно! В системе отопления лучше использовать дистиллированную воду, чтобы предотвратить образование накипи. Это главная «болезнь» ТЭНовых котлов

Устройство имеет автоматический выключатель, отключающий прибор, когда нужная температура достигнута либо в случае перегрева.

Фото 1. ТЭНовый мини электрокотел для системы отопления с автоматическим выключателем от производителя Galan.

Преимущества:

Мощность постоянная и регулируемая.
Температура жидкости не влияет на нагревательный элемент.
Если ТЭНов несколько, то при поломке одного прибор будет работать.
В качестве теплоносителя используются различные жидкости: вода, тосол, антифриз.

Недостатки:

При выходе из строя ТЭН заменяется.
Образование накипи на нагревательном элементе — главный минус этого прибора. Из-за этого котёл выходит из строя или слабо нагревается.

Внимание! При работе нагревательный элемент должен быть покрыт водой, иначе он перегорит!

Ионные

Принцип функционирования ионных электрокотлов нового поколения другой. В них нет нагревательного элемента, а проводником энергии является вода либо специальная жидкость.

Здесь помещаются электроды, проходя через которые ток нагревает жидкость. Ионные котлы также называют электродными. Они нагреваются быстро, в отличие от ТЭНовых.

Ионный электрокотел имеет такие элементы:

корпус;
электроды;
изоляция корпуса;
блок управления;
проводник тепла.

В некоторых моделях электрокотла устанавливается температурный датчик.

Система имеет встроенное электронное управление: при остывании котёл сам включится, а при достижении нужной температуры произойдёт отключение. Работает даже при нестабильном напряжении не отключаясь. По сравнению с ТЭНовым котлом, ионный употребляет в два раза меньше электричества.

Преимущества:

надёжность;
быстрый нагрев;
компактность;
экономичность.

Фото 2. Ионные маленькие котлы с электронным управлением от производителя Галан, потребляют минимум электричества.

Недостатки:

Для наполнения нужна специальная жидкость или подготовленная вода.
Поддержание непрерывной циркуляции жидкости.

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

используют природный или сжиженный газ;
вырабатывают не только тепло, но и горячую воду;
содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

На месте запуск таких систем проходит по ускоренной программе «под ключ», учитывая, что монтаж и наладочные работы выполнены на производстве.

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

ежегодная чистка всех установленных фильтров;
контроль технической исправности блока управления;
осмотр теплообменника на наличие сажи;
проверка герметичности стыков и соединений газопровода путем обмыливания;
чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Типы котельных и их особенности

В зависимости от места размещения котельные подразделяются на такие типы:

отдельно расположенные. Размещается все в отдельном помещении, иногда специально для этой цели построенного. Оборудование, смонтированное в нем, соединяется с самим домом посредством инженерных коммуникаций. В отдельном помещении можно поставить котел любого типа, и он не будет создавать неудобства для обитателей частного дома;
пристроенные. Такие помещения монтируют в пристройке, их можно установить вплотную к зданию любого типа;
встроенные. В таких котельных все оборудование будет устанавливаться в самом доме, поэтому на этапе его проектирования нужно все продумать так, чтобы прокладка коммуникаций внутри была максимально простой. Также нужно учесть дополнительную шумоизоляцию помещения, так как некоторые типа котлов не только сильно шумят, но и нарушают экологию частного дома.

Устанавливать отопительное оборудование нужно строго согласно всем требованиям, лучше этого не делать своими руками, а вызвать специалистов.

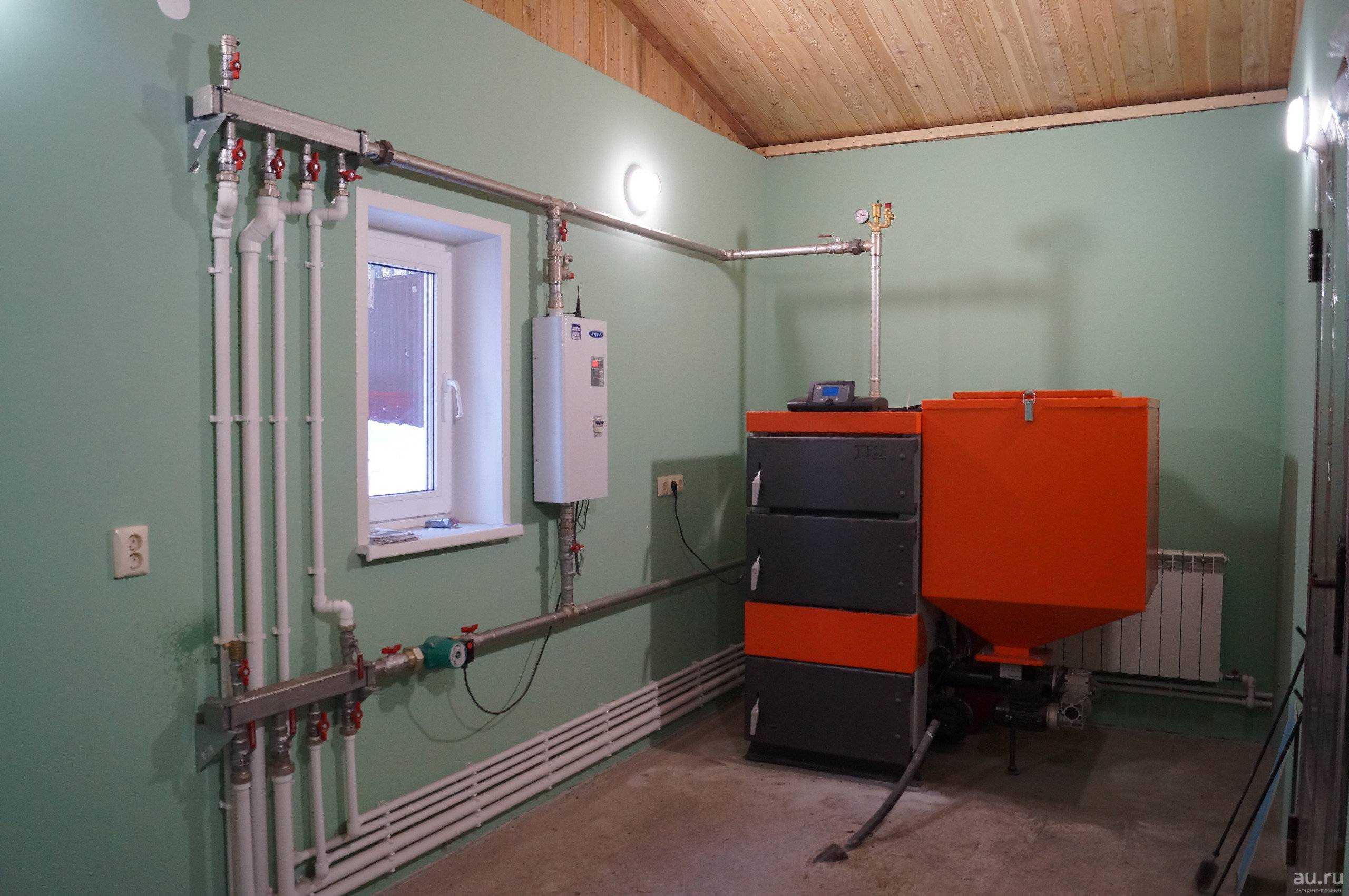

Работа мини оборудования

Данная автономная система в частном доме или на даче – это полный контейнер, в котором находиться все оборудование для отопительного процесса.

В его состав входят:

Водогрейные котлы с разными показателями мощности: один, либо больше. Они объединены одной сетью, с производительностью в несколько мВт.
Оборудование для циркуляции. В состав входит мощный насосный прибор, который обеспечивает нужное давление для котельной системы.
Автоматизированная система, которая контролирует работу и циркуляцию теплоносителя. Есть возможность укомплектовать контейнер так, чтобы контроль котла совершался с помощью телефона или интернета.

Рис. 2

Что касается мини котельной для частного дома, ее работа осуществляется следующим образом:

Теплоноситель подогревается к определенной температуре котлом.
Циркуляционное мощное оборудование отправляет теплоноситель в частный дом.
Бесперебойная работа системы обеспечена автоматизацией котельного оборудования.
Подача топлива в камеру для топки производят либо насосы, либо винтовая передача или вибрационная.

Автономная работа прибора зависит от вида топлива. Если оборудование работает на твердом топливе (угле, дровах), нужно будет постоянно совершать подкладку сырья. А работа котельной системы на газу, дизеле почти не нуждается в уходе.

Устройство газовой котельной модульного типа

По своему устройству, БМК делятся на несколько классов:

По типу конструкции и установке – предлагаются передвижные модули, устанавливаемые на шасси, а также, стационарные котельные, монтируемые на фундамент.
По принципу работы – котельные работают на нагрев теплоносителя, горячее водоснабжение, продуцирование пара.
По типоразмерам мощности – производительность котельных варьируется от 0,1 до 40 мВт.

Независимо от своей конструкции и используемого принципа работы, котельные работают автономно, с минимальным вмешательством обслуживающего персонала. Предусмотрена многоуровневая система безопасности.

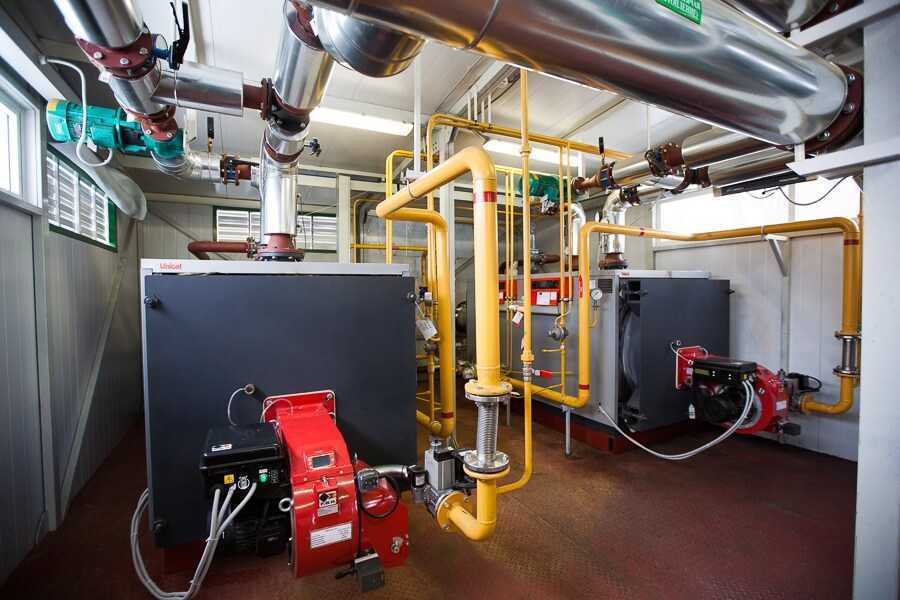

Стационарные БМК на газе

Стационарные блочно-модульные котельные на газе – это полностью укомплектованные и собранные в заводских условиях сооружения, предназначенные для нагрева теплоносителя и горячего водоснабжения.

Модуль отличаются следующие технические и эксплуатационные характеристики:

Высокая производительность – конструкция почти не ограничена весом и размерами, что позволяет подключить теплогенератор любой мощности, или выполнить каскадное подключение, объединив несколько котлов в единую сеть. При необходимости, для наращивания мощности, к теплотрассе подключают 2-3 котельных одновременно.
Универсальность – автономная блочно-модульная котельная, работает на природном и сжиженном газе. Подключается к газгольдеру или центральному газопроводу. Переоборудование на другой вид газа, не требует длительной остановки котельной и не несет существенных материальных затрат.
Монтаж и транспортировка – контейнерные модульные газовые котельные установки, монтируются на специально изготовленный под потребности БМК фундамент. Во время разгрузки, используется автокран. Средний вес котельной, достигает 4-6 тонн.
Комплектация – в заводских условиях, БМК полностью укомплектовывается всеми необходимыми рабочими узлами. Ставятся котельные установки, автоматика, блок управления, циркуляционное оборудование. Контейнер оснащают электропроводкой, системами безопасности, пожаротушения и вентиляции. По желанию заказчика, предусматривают отдельное помещение для обслуживающего персонала.

Мобильные газовые БМК

Транспортабельные модульные газовые котельные, эффективно используются для обогрева помещений с максимальной площадью до 5000 м². Конструкция ограничена в весе, поэтому, производительность БМК, как правило, не превышает 500 кВт, по этой же причине, дальнейшая доукомплектация и модификации не возможны.

Мобильные БМК малой мощности, имеют свои преимущества:

Простой монтаж, не требующий подготовительных работ.
Транспортировка осуществляется без участия погрузочной техники. БМК установлено на шасси и перевозится по типу прицепа.

Стоимость передвижной БМК, приблизительно на 30% превышает цену за аналогичную стационарную БМК. Каждый тип блочно-модульной конструкции (стационарный и передвижной), является востребованным в различных областях теплоснабжения.

Основные устройства и элементы домашней котельной

На сегодняшний день существует стандартный перечень оборудования, который актуален для любой котельной, независимо от ее типа. Давайте рассмотрим его более подробно:

Котел отопления – основной источник тепла для вашего жилища и центральный элемент котельной, способный трансформировать энергию топлива в тепловую энергию;
Бойлер – необязательный и громоздкий элемент, предназначенный для нагрева воды, расходуемой на бытовые нужды;
Расширительный бачок – элемент, позволяющий выравнивать давление в системах отопления;
Распределительный коллектор – устройство, распределяющее потоки теплоносителя в многоконтурных системах отопления;
Дымоход – система вытяжных элементов, отводящих продукты сгорания топлива во внешнее пространство, т. е. на улицу (не используется в электрических системах отопления);
Циркуляционный насос – устройство, ускоряющее циркуляцию теплоносителя (устанавливается в помещении котельной);
Группа безопасности с предохранительным клапаном и системой воздухоотвода.
Система трубопроводов с запорной арматурой;
Система вентиляции.

И еще один необходимый элемент современной «кочегарки» – это система контроля загазованности помещения. В целях безопасности ее рекомендуется устанавливать в любых газовых котельных (см. фотографию).

Основные элементы идеальной котельной мы перечислили. А наличие дополнительного котельного оборудования и его перечень будут зависеть исключительно от типа системы отопления и от вида используемого топлива. Теперь надо смотреть, каким будет правильное расположение основных элементов.
