Требования к помещению для установки газового котла в частном доме

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:

Установлены следующие нормы:

газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

Площадь больше 15 м².
Высота стен не менее 2,2 м.
Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

фундамент пристройки выполняется отдельно от основного здания;
конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
строительный раствор замешивается на песке;
фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
расстояние между полом и потолком не менее 2,5 метра;
объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
обязательно проводится вода, а в полу устраивается слив;
все электрические розетки, имеющиеся в помещении, заземляются;
естественное освещение;
при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

трубопроводы для газа применяются только металлические;
заземление прибора выполняется с помощью отдельного заземляющего контура;
без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Монтаж напольного котла

Монтаж газового котла напольного типа производится в следующем порядке:

Формирование надежного основания. Для мощных котлов необходим монолитный бетонный фундамент, а для маломощного оборудования – металлический лист.
Установка котла после проверки горизонтальности основания с помощью уровня.
Присоединение котла к дымоходу и проверка наличия необходимой тяги.
Присоединение труб отопительной системы. Установка фильтра очистки и жесткости воды, а также запорных элементов в соответствии с инструкцией. Обычно ставятся шаровые клапаны.
Подведение и присоединение водопровода при наличии второго контура.
Подключение к газовому трубопроводу.
Подведение электрической сети.

При монтаже оборудования следует помнить, что врезка в газовую магистраль может производиться только специалистом, имеющим специальный допуск.

Виды газовых котлов

Многие предприятия, занимающиеся производством газового оснащения, предлагают пользователям различные виды отопительных котлов, конструкции которых предусмотрены исключительно на работе с голубым топливом. Они могут быть использованы для абсолютно любых масштабов и площадей.

Говоря о типах монтажа, котлы подразделяются на:

Напольные

Для них характерны такие показатели, как высокая мощность, долговечность и надежность. Их предназначение — установка в сооружениях с площадью выше средней меры и площади. Тем не менее, у флагманских моделей есть и свои недостатки: потребность в отдельно установленном и оборудованном помещении.

Настенные

Такого вида котлы являются замечательной вариацией для личных домов с небольшими размерами. Следовательно, для них нет необходимости постройки отдельного помещения, и они являются многофункциональными моделями. Содержат встроенный расширительный бак, циркуляционный насос, группу безопасности, навороченную автоматику. Сборка и монтаж не требуют особых повышенных условий.

Такой вид котлов устанавливается повсеместно и нашел широкое распространение в современных квартирах, дачах, домах и коттеджах, что происходит вследствие обеспечения максимальных комфортных условий среды и минимальных усилий и расходов на сборку и монтаж. В настоящий момент они создаются в применении дизайнерских решений и компактных разрешений. Мы так же писали подробный материал на тему сравнения данных видов котлов.

Также существует деление по типу камер сгорания котлов.

Открытая камера сгорания

Данная модель склонна к естественной тяги. Так или иначе, воздух производится и проникает из внутренней части помещения, а уже сами продукты сгорания выводятся исключительно через дымоход. В случае недостатка вентиляционного отверстия будет ощущаться нехватка кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависят от тяги

Важно монтировать правильно дымоходы и не экономить на их утепелнии. При этом есть большая вероятность риска попадания продуктов сгорания во внутреннюю часть помещения. Исходя из этого, и ценовые категории гораздо ниже средних

Исходя из этого, и ценовые категории гораздо ниже средних.

Закрытая камера

Им свойственна принудительная тяга. В них устанавливаются электрические вентиляторы (дымососы), с помощью которых становится возможным вывод дымоходом веществ, образующихся в процессе горения. В камеру воздух попадает путем засасывания его через наружную, внешнюю трубу, а вывод через внутреннюю.

Обустройство дымохода и вентиляции

Напольные котлы отличаются большой мощностью, но настенные позволяют сэкономить место, особенно в небольших квартирах

Вентиляционная система, как и дымоход, необходимы для нормальной, бесперебойной работы отопительной системы, а также для предотвращения аварийного возгорания или взрыва. Они оборудуются отдельно, а для поступления свежего воздуха монтируется принудительный вентканал. Входное окошко располагается внизу входной двери или наружного перекрытия, его размер составляет минимум 1/30 всей площади комнаты. С целью предотвращения циркуляции воздуха не допускается перекрытие вентиляционных каналов.

Расположение котла предпочтительнее непосредственно около дымоходной трубы. Если она находится в стене, оборудуются два окошка — основное и ревизионное. Выход трубы оборудуется непосредственно на улицу или через другие помещения по трубам.

Отдельные помещения в качестве котельных уместно оборудовать в случае монтажа напольных котлов. Они отличаются более громоздкими габаритами по сравнению с настенными моделями и загромождают проход в комнате. Напольные котлы отличаются большей мощностью, но настенные удобно эксплуатировать даже в многоквартирных домах. В таком оборудовании уже предусмотрена коаксиальная труба, отводящая продукты сгорания и обеспечивающая одновременно приток воздуха.

Где делать и согласовывать проект

Для монтажа газового оборудования в квартире или частном доме мало знать и разбираться в нормативах, выдвигающихся СНиП. Перед установкой нужно получить разрешение (технический проект) в службе газоснабжения. А для этого хозяин жилья подает прошение (заявление) по месту жительства в службу газоснабжения, где четко прописывает предполагаемое количество газа (расход) для отопления и прочих нужд.

Параметр расхода топлива (природного газа) можно рассчитать, ориентируясь на базовые нормативы СНиП, где указаны средние показатели использования газа в сутки:

После подачи заявления местные организации, контролирующие установку газового оборудования и газоснабжение, рассмотрят запрос в течение недели или месяца, в зависимости от загруженности. При положительном решении пользователю выдается на руки технический проект с условиями, которые он обязательно должен реализовать и выполнить. Эта бумага считается официальным разрешением на проведение монтажных работ.

Проект составляется на базе тех. условий, в которые входят:

схема прокладки инженерных коммуникаций, указанных в виде чертежа;
точку подключения оборудования;
расположение газопровода;
предполагаемое расположение газовых труб потребителя до точки подключения (частное домовладение).

Разработкой проекта занимаются инженеры-проектировщики, имеющие разрешение на осуществление этой работы и все необходимые допуски. Именно им следует доверять эту часть работы.

К техническому плану прилагаются:

технический паспорт на газовый котел;
сертификаты качества и на соответствие санитарно-гигиеническим требованиям;
аннотация по эксплуатации;
данные экспертизы о проверке оборудования.

Этот перечень документов предоставляет продавец, а оформляются они производителями котельного оснащения. В случае отказа пользователь получает мотивированное пояснение причин, которые нужно устранить. Только после этого можно будет подать повторное прошение на одобрение. Ели проект одобряется, то пользователь может, с момента получения документа на руки, приступать к установке отопительного нагревателя.

Можно ли установить котел самостоятельно?

Учитывая все опасности, которые несет в себе газовое оборудование в случае нарушения технологии монтажа, то ответ на этот вопрос очевиден – нельзя.

Перед тем, как установить газовый котел, нужно обязательно получить технические условия. В противном случае монтаж будет считаться незаконным, и чреват штрафными санкциями. К тому же самостоятельная установка очень опасна, особенно если она осуществляется в многоэтажке. Печальных примеров этому зафиксировано множество, и газовые службы за этим тщательно следят.

На любом из других видов топлива пользователь вправе делать все, что хочет, только не на природном газе.

Самостоятельно можно установить настенный газовый котел, с условием, что пользователь имеет представление об этом оборудовании и нюансах монтажа, строго соблюдает требования, регламентируемые СНиП. Но первый пуск агрегата, врезку в газовую магистраль и наладку оборудования должны осуществлять профильные газовые службы.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

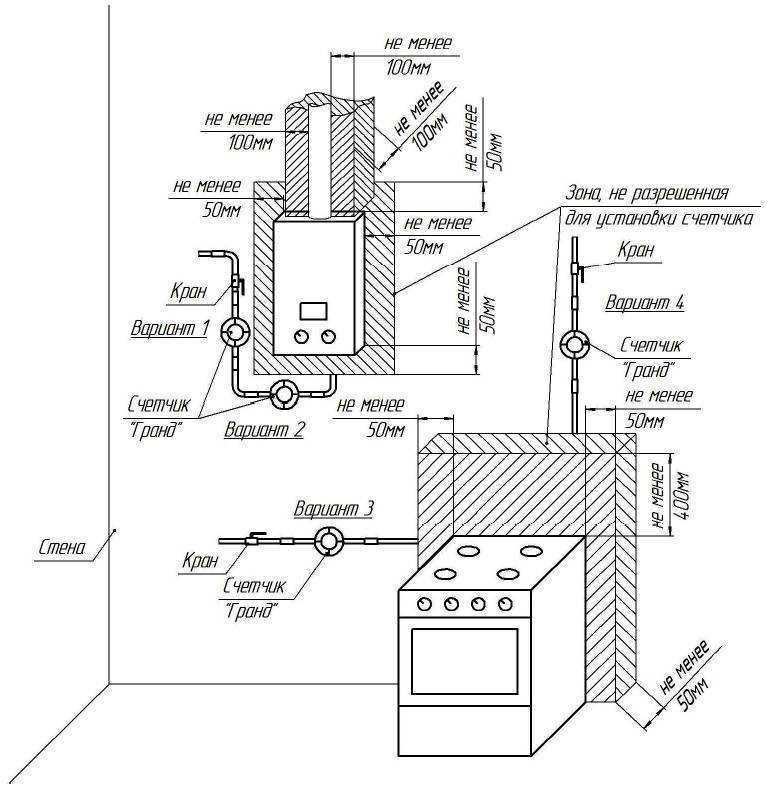

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Правила установки газовых котлов в частном доме

Помещение

Для газового оборудования должно быть отведено отдельное помещение (топочная, или котельная). Котельную можно устроить на любом этаже, и даже в подвале или на чердаке. Запрещено устанавливать котел в жилых помещениях, санузлах и ванных комнатах.
Площадь котельной должна быть не меньше 4 квадратных метров при мощности котла до 30 кВт. Такая мощность, как правило, покрывает все потребности частного дома. При установке котла больше мощности площадь помещения должна быть больше: от 31 до 60 кВт — 13,5 кубических метров, от 61 до 200 кВт — 15 кубических метров. Бывают котлы с замкнутой камерой сгорания, для них метраж не регулируется, но минимальный все равно должен быть соблюден.
Высота потолка котельной должна быть не менее 2,5 метра.
В котельной должно быть окно, которое открывается. На 10 квадратных метров помещения должно приходится 30 сантиметров окна.
Ширина двери в котельную должна быть не менее 80 сантиметров.
Между дверным проемом и верхним краем двери должен быть зазор не менее 2,5 сантиметра.
Недопустима отделка помещения какими-либо горючими материалами.
Недопустимо наличие фальшпотолка или фальшпола.
В котельную должен быть обеспечен естественный приток воздуха. На каждый 1 кВт мощности газового котла должно приходиться 8 квадратных сантиметров отверстия для притока воздуха.
В помещение, где будет устанавливаться газовый отопительный прибор, должна быть проведена вода.
Помещение, где расположен котел, должно быть сухим, так как повышенная влажность препятствует выходу паров газа.
Вентиляция монтируется в верхней части помещения.

Требования к деталям и частям оборудования

К котлу должен быть свободный доступ с любой стороны.
Газовые трубы должны быть только из металла.
Газовый счетчик обязателен.
Котел должен быть заземлен. Заземления не требуют только аппараты, не использующие в своей работе электроэнергию, но такие сейчас почти не выпускаются.
Вместе с аппаратом должны устанавливаться газоанализатор (он предупредит о возможной утечке газа) и автоматический клапан (он перекроет подачу газа при утечке).

Газоотводы (или, как их часто называют, дымоходы)

Ход для отведения продуктов горения должен быть отдельным от обычного дымохода.
По горизонтали его длина в котельной не должна превышать трех метров.
Газоотвод может иметь не более чем 3 колена.
Диаметр газоотвода и мощность котла должны соответствовать (при мощности до 30 кВт D=130 мм., при мощности 40 кВт D=140 мм.)
Диаметр газоотвода не должен быть меньше диаметра отверстия для подключения газохода.
Внешний конец газоотвода должен быть выше уровня конька крыши как минимум на полметра.

В современных котлах с закрытой камерой сгорания сейчас используются так называемые коаксиальные дымоходы, которые продаются и устанавливаются вместе с прибором отопления. При установке таких котлов не важны и габариты комнаты, так как воздух для горения поступает не из нее, а с улицы.

Эти общие требования могут немного отличаться в разных регионах, они постоянно дорабатываются и уточняются. Кроме этого, бывают нюансы, что газоснабжение в доме не центральное, а баллонное. При этом правила и требования установки газового котла будут отличаться некоторыми особенностями. Есть разница и в том, из какого материала построен дом, каковы перекрытия. Чтобы не возникло проблем на стадии согласования проекта, лучше пригласить специалиста и заранее осмотреть дом на предмет возможных недостатков.

Какие действия необходимо предпринять для получения разрешений на установку газового котла:

В организацию, снабжающую газом ваш населенный пункт, нужно написать заявление, чтобы получить так называемые технические условия. Фактически это документ, разрешающий подготовительные строительные работы. Процедура получения длится, как правило, от недели до двух.
Затем нужно заказать и получить проект. Проект изготавливает инженер, у которого есть лицензия на данный вид деятельности.
Проект надо отдать в газоснабжающую организацию на согласование. Вместе с проектной документацией и заявлением подаются документы на котел (техпаспорт, сертификат соответствия и другие документы по требованию газовиков). Согласование длится от недели до трех месяцев.

Согласованный проект и является разрешительным документом для установки газового котла.

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
Нагреватель установить поближе к трубе дымохода.
Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

основным, для установки дымоходной трубы;
ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.

Помещение для установки газового котла

Объем помещения под газовый котел зависит от типа агрегата и его мощности. Все требования к котельной или другому месту, где размещается устройство, прописаны в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000.

Газовые котлы отличаются по типу камеры сгорания:

агрегаты с открытой камерой сгорания (атмосферные);
устройства с закрытой топкой (турбированные).

Для вывода продуктов сгорания из атмосферных газовых котлов потребуется установка полноценного дымохода. Такие модели берут воздух для процесса горения из помещения, в котором находятся. Поэтому данные особенности требуют устройство для газового котла отдельного помещения – котельной.

Агрегаты, оснащенные закрытой топкой, можно размещать не только в частном доме, но и в квартире многоэтажного здания. Вывод дыма и приток воздушных масс осуществляется коаксиальной трубой, которая выходит через стену. Отдельной котельной турбированные устройства не требуют. Их обычно устанавливают в кухне, ванной комнате или прихожей.

Требования к котельной

Минимальный объем помещения для установки газового котла зависит от его мощности.

Мощность газового котла, кВт	Минимальный объем котельной, м³
менее 30	7,5
30-60	13,5
60-200	15

Также котельная для размещения атмосферного газового котла должна соответствовать следующим требованиям:

Высота потолка – 2-2,5 м.
Ширина дверей – не меньше 0,8 м. Они должны открываться в сторону улицы.
Дверь в котельную не должна герметично закрываться. Требуется оставить зазор между ней и полом шириной 2,5 см или сделать отверстия в полотне.
В помещении предусматривается открывающееся окно площадью не менее 0,3×0,3 м², оснащенное форточкой. Для обеспечения качественного освещения на каждый 1 м³ объема топочной следует добавлять 0,03 м2 площади оконного проема.
Наличие приточно-вытяжной вентиляции.
Отделка из негорючих материалов: штукатурка, кирпич, плитка.
Электрические выключатели освещения, установленные снаружи котельной.

Обратите внимание! Установка пожарной сигнализации в котельную не обязательное, но рекомендуемое условие. В котельной категорически запрещено хранить легкогорючие жидкости и предметы

К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ

В котельной категорически запрещено хранить легкогорючие жидкости и предметы. К котлу со стороны передней панели и с боковых стен должен обеспечиваться беспрепятственный доступ.

Требования к помещению для установки турбированного агрегата

Газовые котлы с закрытой камерой сгорания мощностью до 60 кВт не требуют выделения отдельной топочной. Достаточно того, чтобы помещение, в котором устанавливают турбированный агрегат, соответствовало следующим требованиям:

Высота потолка более 2 м.
Объем — не менее 7,5 м³.
Имеет естественную вентиляцию.
Ближе чем 30 см рядом с котлом не должны находиться другие приборы и легкогорючие элементы: деревянная мебель, шторы и т.д.
Стены выполнены из огнестойких материалов (кирпича, плит).

Компактные навесные газовые котлы размещают даже между шкафчиками в кухне, встраивают в ниши. Двухконтурные агрегаты удобнее устанавливать рядом с точкой водозабора, чтобы вода не успевала остыть до выхода потребителю.

Помимо общепринятых норм, в каждом регионе существуют также свои требования к комнате для монтажа газового агрегата

Поэтому важно узнать не только, какой объем помещения нужен для установки газового котла, а и все нюансы размещения, действующие в данном городе

Дымоходы

Дымоходы делятся по виду монтажа: — Внешние приставные — Двойные, горизонтальные, то есть коаксиальные турбированные — Внутренние вертикальные — Горизонтальный дымоход Горизонтальные дымоходы осуществить очень легко, необходимо лишь проделать отверстие в боковой стене котельного помещения. Такие дымоходы осуществляются только с принудительной вентиляцией отводящих газов. Так как боковые ветры могут нарушить естественный выход газов. Высота от выходящей трубы от здания до уличного пола(земли) не должна быть меньше 2 метров. Особенно проблематично сделать это в подвальных помещениях, где при выходе через боковую стену нам не достаточно бывает высоты от уличного пола. Маленькая высота чревата тем, что в зимний период возможны снежные завалы, которые могут не дать выйти отводящим газам.

Также это не безопасно, проходящие газы могут проходить через проходящих или находящихся людей рядом и отравлять им дыхание. Обычно горизонтальным дымоходом снабжаются коаксиальные или турбированные навесные газовые котлы. У таких котлов дымоход имеет две трубы (труба в трубе) и выполняется дополнительный приток воздуха для горения газов

Вертикальные дымоходы

Вертикальные дымоходы у которых конец дымоходной трубы доходит до крыши или выше, вентиляция происходит естественной, так как теплый отводящий газ легче атмосферного воздуха, и в следствие этого происходит сила толкающая отводящий газ на верх. Такие дымоходы необходимо теплоизолировать, чтобы уменьшить образование обильного конденсата на стенках трубы. Образованная жидкость приводит к преждевременному старению трубы за счет коррозии. Даже если вы теплоизолировали трубу, все равно будет скапливаться конденсат, но уже намного меньше. В каждой трубе необходимо внизу делать отверстие для удаления конденсата. Также необходимо предусмотреть прочистку дымохода.

Труба должна быть строго вертикальной, чтобы газовые службы могли проверить трубу на просвет. Внизу трубы может быть карман для сбора падающего отложения. Со временем на стенках труб происходят отложения и эти отложения могут падать вниз. И чтобы эти отложения не забили трубу необходимо снизу делать небольшой карман, для скопления мусора. К дымоходной трубе не должны прикасаться горючие материалы во избежание пожаров, хотя бы на расстояние не менее 200мм.

Внутренний диаметр дымохода с естественным дымоотводом должен быть не менее 130мм. По информации сайтов: elport.ru,interiorgid.ru,better-house.ru,pro-teplo.info

Общие нормативы к помещению где будет установлен отопительный котел

Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к правильной установке газовых котлов заключаются в следующем:

В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
Потолок по высоте должен быть не менее 2200 миллиметров.
Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным
