Варианты изготовления ракетной печи из профильной трубы своими руками

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Самодельная переносная печь

Печка Огниво, с помощью которой можно приготовить обед для нескольких человек на свежем воздухе, всегда пригодится. Для ее изготовления нужен кусок профильной трубы 150 × 150, топливный отсек – 30 см, дымоход – 60 см, которые необходимо приварить в определенной последовательности. Ножки выполняются из одинаковых кусков арматуры, на которые нарезана резьба. Можно, конечно, сделать несъемные ножки, но с ними печка будет занимать гораздо больше места. Для того чтобы было удобно готовить пищу, на конце дымохода можно приварить шарики от ШРУСа, такой вариант исполнения намного лучше оригинальной версии.

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Необходимые материалы:

Нужно найти  кусок трубы длиной около 150 см,  диаметром не менее 50 сантиметров и толщиной стенок не менее 8-10 мм. Для организации каменки нужна труба меньшего диаметра – 30-35 см, толщиной стенок не меньше 5-7 мм или некоторое количество арматуры. Из других расходных материалов понадобится врезной кран, три комплекта стальных петель, металлические листы толщиной 8 мм, колосники или стальная арматура для их изготовления.

Процесс изготовления

Трубу разрезают на два куска: 60 и 90 сантиметров (или изначально ищите два подходящих отрезка). Меньшая часть послужит емкостью для воды, из большей сделаем топку. Если есть возможность, в качестве бака для воды лучше использовать емкость из нержавейки: стальные емкости подвержены коррозии.

Печь из металлической трубы

1. В большем отрезке трубы в нижней части делают поддувало: вырезают прямоугольное отверстие 20х7см. Из вырезанного участка делают дверцу, приварив один комплект петель,  ручку и защелку.
2. Из листового металла вырезают круг, по диаметру равный диаметру трубы. Он будет служить днищем. Приваривают его в самом низу трубы. Можно при желании сделать ножки, которые будут приподнимать печь над уровнем пола, но делать их нужно мощными: они должны выдерживать вес «оснащенной» печи (вес металла+топливо+вода+камни+дымоход).  Легче, наверное, приварить днище не в самом низу, а выше на 2-3 сантиметра, а из оставшегося ранта вырезать ножки.
3. Из стальной пластины  толщиной не менее 15 мм готовят колосники: вырезают круг соответствующего диаметра, в котором проделывают  колосниковые отверстия. Можно также приварить готовый колосник к вырезанному основанию или  сделать его из прутов арматуры, уложенных с определенным промежутком. Основная задача: получить плоскую поверхность, на которой будут располагаться горящие дрова. Через отверстия зола, пепел и угли будут просыпаться вниз, а из поддувала будет поступать воздух, необходимый для поддержания огня.
4. Готовые колосники привариваются выше отверстия поддувала.
5. Приступаем к организации топки. Вырезаем окошко 25х30см над колосниками для укладки дров.  Располагать его слишком низко не нужно. Должна получиться поточная камера, в которой будут гореть дрова. Из вырезанного куска трубы делаем дверцу: привариваем петли, делаем ручку и защелку или крючок.
6. Теперь приступаем к оборудованию каменки. Сделать это можно  двумя способами.
   1. Из куска трубы диаметром 30-35 см делаете подобие совка (срезаете часть трубы), укрепляете его над топкой перпендикулярно основной трубе. Одну часть привариваете наглухо, другую оставляете открытой (к ней затем привариваете дверцу). В этот совок, висящий над огнем, через проделанное в основной трубе отверстие будете закладывать камни.
   2. Из прутьев арматуры сооружаете некое подобие колосника, которое крепите над топочной камерой. Этот вариант проще в исполнении, да и прогреваться камни будут быстрее.

Вне зависимости от того, какой вариант вы выбрали, от каменки до верхнего края основной трубы должно быть не менее 10 см (лучше немного больше). Так что тщательно рассчитайте все расстояния.

1. Следующий шаг – изготовление бака для нагрева воды. К отрезку трубы длиной 60см привариваем дно. Его делаем из стального листа толщиной 8 мм. В днище нужно будет проделать отверстие, к которому приварить трубу для отвода дыма из топочного отсека. Продукты горения, проходя по трубе, нагревают ее, а она отдает тепло воде. В нижней части бака для воды устанавливают кран, чтобы можно было набирать нагретую воду. Швы должны быть герметичными, иначе на огонь будет попадать вода из бака. В худшем варианте это может привести к отравлению угарным газом. Так что тщательно проверяйте качество сварки.
2. Теперь обе части (топочная и бак для воды) свариваются вместе. В месте соединения можно установить стальную муфту, которая будет дополнительным креплением для бака.

Вот и все, сама печь из металлической трубы готова. Остались некоторые нюансы. Верх бака для воды можно оставить открытым, а можно сделать крышку.  Удобнее, если она будет состоять из двух частей: одна будет намертво приварена, а вторая открываться/закрываться приваренная на петлях.

Для обеспечения пожарной безопасности, дымоходную трубу, проходящую через потолок и крышу, обкладывают кирпичом. Для этого к дымоходной трубе выше края бака сантиметров на 35-40 приваривают квадратную пластину, которая и служит основанием для кладки.

Металлическая

Печи для казана, изготовленные из металла, отличаются компактностью и сравнительно малым весом. Их можно переносить в другие места, размещать для хранения в сарае или гараже. Кроме того, их конструкция гораздо проще, что позволяет изготавливать их людям с минимальным опытом — достаточно владеть навыками работы со сварочным инструментом.

Мнение эксперта
Куликов Владимир Сергеевич

С точки зрения конструкции, металлическая печь представляет собой бак с дверцей для подачи топлива, отверстием под дымоход и верхней плитой под установку казана. Иногда ее не используют, если диаметр корпуса подходит к размерам котла.

Есть более сложные конструкции, где топка окружена вторым внешним слоем — корпусом. Однако, для самостоятельного изготовления такие конструкции неудобны — они требуют повышенного расхода материалов и имеют слишком большой вес. Как правило, пользователи предпочитают изготавливать простые и вполне надежные однослойные конструкции.

В качестве основы для печи понадобится труба достаточно большого диаметра. Одним из наиболее популярных способов является использование газового баллона. Однако, его размер подходит только для небольших казанов. Поэтому, если нужен большой диаметр, используют листовой металл, свернутый по шаблону в трубу нужного размера и сваренный (или склепанный) в единую деталь.

Своими руками: лодочный мотор из бензинового триммера

Делаем печь на отработанном масле своими руками — конструкция, особенности, полезные советы

Столярный верстак своими руками — особенности и способы изготовления, полезные советы

Дровокол своими руками. Виды устройств и инструкции

Для самодельной металлической печи не понадобится приобретать дверцу — используют вырезанный кусок, установленный на обычные петли. Их приваривают к дверце и к корпусу, а для герметичности по периметру наваривают полосу металла. Для удобства корпус устанавливают на ножки, чтобы общая высота печи была максимально комфортной для повара.

В верхней части корпуса вырезают отверстие под дымоход и приваривают к нему патрубок. На него надевают дымовую трубу и закрепляют ее специальным хомутом. На этом сборка печи считается завершенной — дрова укладывают прямо на днище, в котором проделывают несколько отверстий для поступления воздуха и создания тяги. Некоторые пользователи красят печь черной огнеупорной краской, хотя это не обязательно — рано или поздно она все равно обгорит.

Из газового баллона

Это вариант изготовления печи для казана среднего и небольшого размера. Понадобится 50-литровый баллон от пропана, с внешним диаметром 29 см. Его тщательно промывают, предварительно стравив остатки давления и открутив вентиль. Затем отрезают болгаркой на расстоянии 45 см от нижнего торца. Снизу вырезают дверцу, стараясь не повредить ее — вырезанная часть будет использована в качестве створки, надо лишь приварить петли и обварить ее по периметру полоской металла.

Линию среза лучше всего оформить в виде зигзага. Это позволит отогнуть получившиеся лепестки для более глубокой и надежной посадки котла в полученное гнездо. В нижней части также вырезают небольшой отсек, а в днище делают несколько отверстий — это будет поддувало. Остается лишь изготовить отверстие в верхней части топки и приварить к нему небольшой патрубок для присоединения дымохода.

Изготовление печи из металлической трубы

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Вырезаем дверцы и устанавливаем решетку-колосникВырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышуКак вывести трубу через крышуКак вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Дымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Обустройство места для печи

Следующий шаг – подготовка места для установки печи из трубы. Сначала делаем крепкий фундамент:

1. На участке, где планируется расположение печи, выкопайте яму: глубина – 50 см, длина – 70 см, ширина – 70 см.
2. Засыпьте дно полученной ямы мелким щебнем высотой 30 см и тщательно утрамбуйте слой.
3. На щебень залейте слой цементного состава: 1 часть сухого цемента, 4-5 частей песка + вода. Оставьте основание застывать на сутки.
4. На застывший цемент уложите несколько листов рубероида – он будет выполнять функцию гидроизоляции.
5. Залейте рубероид бетонным составом: 1 часть сухого цемента, 2 части песка, 4-5 частей мелкого гравия + вода. Выровняйте залитое основание уровнем.

Подготовка площадки для установки печи

Когда фундамент высохнет, обустройте на нем кирпичную площадку 70 х 70 см. Выкладывайте кирпич в один или в два ряда на стандартный глиняный состав.

После этого соорудите защитный экран для стен бани в зоне монтажа печи: укладывайте кирпич в один ряд «на ребро», сцепляя глиняным составом. Оптимальная высота такого экрана – 120 см. Печь нужно будет располагать на расстоянии не меньше 20 см от защиты.

Совет. Для выполнения подушки и экрана используйте огнеупорный или красный кирпич.

Хозяйственные

Наконец, третья область применения, где печи из труб оказываются на своем месте – обогрев птичников и скотных дворов; кроме перепелятников и пр. для содержания теплолюбивых видов. Печи-калориферы типа булерьяна сюда не подходят. Ими хорошо обогревать теплицы с оранжереями, а товарным домашним животным при зимнем содержании тепличные условия противопоказаны: живность попростужается от сквозняков и перемрет. У буллеров же конвекторы включаются только при достаточно интенсивной топке; если печь-калорифер топить щепочками, она вообще греть не будет.

Оптимальный вариант в таком случае – чугунная буржуйка. При слабо- или среднеинтенсивной топке ее КПД оказывается вполне приемлемым и без специального дымохода. Но, ввиду довольно высокого спроса и архаичности технологии (детали льют в землю, как при Демидовых, и собирают в изделие вручную) чугунные буржуйки довольно дороги. Да еще производители мудрят над дизайном и, разумеется, берут деньги за элегантный современный вид, как «Мерседес» – за звездочку.

Обмуровка буржуйки из трубы для повышения КПД

В таком случае можно, и несложно, самому сделать печь-буржуйку из трубы (500…530)х(10…12), благодаря толстым стенкам она будет достаточно долговечной и в химически довольно агрессивной атмосфере. Правда, из-за меньшей, чем у чугуна теплоемкости и большей теплопроводности стали КПД печи упадет, но справиться с этим можно.

Самый простой выход – замуровать нижнюю треть печи в кирпич, см. рис. справа, удлинив поддувало (профтруба 130х60х2). Обмуровка обеспечит подогрев поступающего в топку воздуха и до некоторой степени оптимизирует температурный режим в ней. Дымоход – труба 100…120 мм.

Те, кто предпочитает металл камню и не боится приложить к печи руки, могут сделать буржуйку из той же трубы 530 с КПД почти как у буллера, да, да! Каким образом? Подав в топку вторичный воздух для дожигания. В прямоугольных буржуйках из листа такой фокус не проходит, должной внутренней циркуляции не получатся из-за углов. А в круглой – пожалуйста.

Чертежи такой буржуйки из трубы даны на рис. ниже. Помимо прочего, она и мобильная, т.к. не замурована. Проем для укладки колосников образуется 2-мя круговыми сегментами из листовой стали 4-8 мм, см врезку справа внизу рис. Топить эту печь можно, кроме дров и угля, еще и пеллетами. Правда, они при сжигании не в специальной горелке дают много золы, зато дешевы, а зола пригодна на удобрение. У хозяйственных буржуек из труб по сравнению с чугунными есть еще одно преимущество: на их варочной поверхности можно достаточно быстро подогреть корм с пойлом и при слабой топке.

Буржуйка из трубы 530 с подачей вторичного воздуха

О конструкции

Ракетная печь Робинзон состоит из таких элементов, как:

• Топливник.
• Труба для отвода образующегося дыма.

Особенность конструкции – топливный бункер располагается не только по вертикали, но и горизонтально, под углом. Способ размещения зависит от желания человека, особенностей строения, в котором готовая печь будет устанавливаться.

Так выглядит ракетная печь из трубы

Также может быть использован такой вариант, при котором топливный бункер будет располагаться между дымоходом и двумя элементами горизонтального участок трубы. Это делается для того чтобы удлинить нагреваемую в процессе сжигания топлива поверхность, увеличив тем самым КПД и время прогревания помещения.

Обычные схемы для создания печей имеют:

• Топку, расположенную вертикально и соединенную с дымоходом отрезком трубы (длина его может быть разная). Соединяющий элементы участок используется для приготовления пищи (варочная панель).
• Топку, расположенную непосредственно рядом с трубой (схема используется в том случае, когда печь должна выполнять функцию отопительного агрегата).
• Топку, закрепленную под углом к трубе (для удобства закладки топлива в специальный отсек).

Печка может иметь сразу две топки. Особенность – их расположение по бокам конструкции в вертикальном положении. Трубы должны быть с большим размером сечения. Предназначение печи – нагревание емкости с жидкостью, которая устанавливается на специальную подставку (такой вариант используется для подачи горячей воды).

Варианты конструкции

Достоинства и недостатки

Чтобы полностью разобраться с механизмом работы печи-ракеты и приступить к ее изготовлению, стоит изучить все плюсы и минусы подобного оборудования.

Среди главных преимуществ реактивной печи для обогрева дома, сделавшие ее такой популярной, отмечают следующее:

• минимальное количество используемого материала и простота изготовления;
• высокая теплоотдача печи с дожигом выделяемых газов благодаря принципу пиролиза в работе;
• невысокая цена необходимых строительных материалов, а значит, низкая себестоимость агрегата;
• возможность закладывать в топку горючее, не останавливая работу печи;
• равномерное распределение тепла в большом помещении благодаря изолированному дымоходу, проложенному по периметру или через комнату;
• неприхотливость в работе, возможность саморегуляции движения газов по дымоходу посредством тяги.

В то же время в работе реактивных печей имеются следующие недостатки:

• для топки простейшего устройства используется только сухая древесина, поскольку наличие дополнительной влаги может привести к неправильной работе агрегата и даст обратную тягу; если использовать топливо с излишней влагой в более сложной конструкции, отопительное устройство не прогреется до температуры, оптимальной для процесса пиролиза;
• во время работы реактивного агрегата есть необходимость постоянно находиться рядом, следя за соблюдением правил техники безопасности;
• мощности печи-ракеты достаточно для поддержания комфортной температуры помещения, но не хватает для парилки, потому в бане ее использовать не удастся.

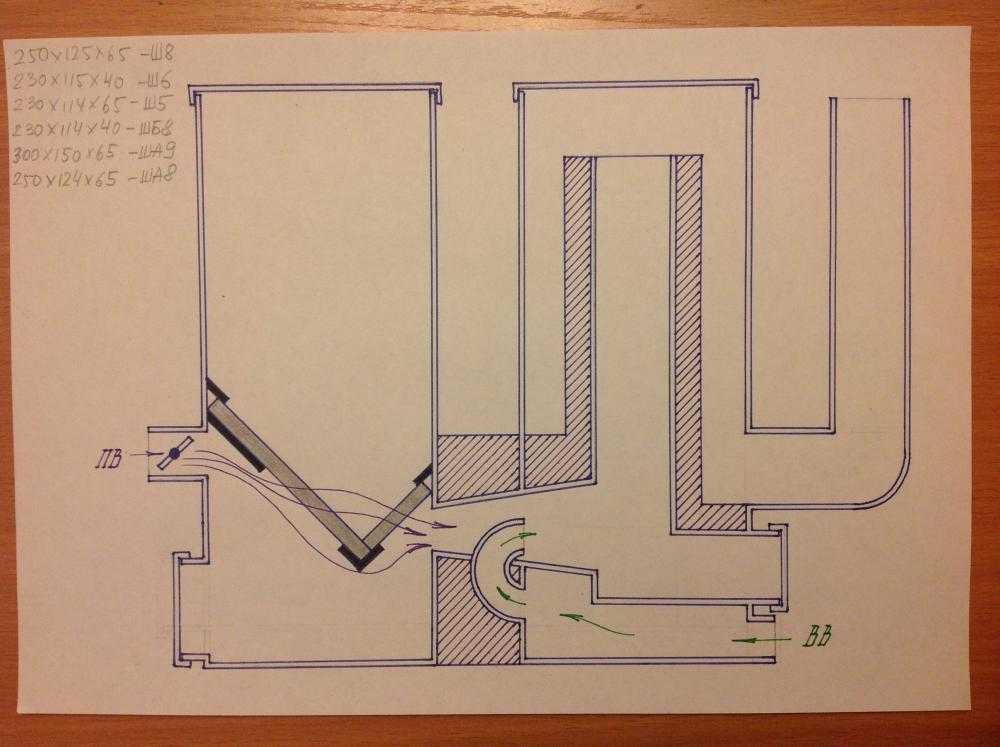

В чем состоит принцип работы?

Смысл функционирования ракетной печи позаимствован у других разновидностей печей и бывает 2 вариантов:

• Естественная газовая и дымовая циркуляция внутри системы. Подобный принцип применяется в буржуйке. Чаще всего такая схема печи подходит для людей, планирующих приготовление пищи.
• Пиролиз. Принцип работы ракетной печи базируется на естественном догорании несгоревшего газа в условиях ограниченной подачи кислорода в область камеры сгорания. Для приготовления блюд такой вариант не используется, так как создать соответствующие условия невозможно, поэтому считается лучшим выбором в отоплении дома.

Принцип работы

Прежде чем приступать к изготовлению агрегата, следует подробно рассмотреть принцип его работы. Сразу хотелось бы уточнить, что ракетная печь для дома не имеет ничего общего с реактивным двигателем и полётами в космос. Подобное название печи было присвоено в народе за счёт необычного внешнего вида: агрегат очень похож на перевёрнутую ракету и при работе издаёт характерное гудение.

Гудение появляется у печи только при определённом режиме работы, когда в топливник подаётся слишком большое количество кислорода

Обратите внимание на то, что если ваша печь слишком громко гудит или издаёт несвойственный рёв, это свидетельствует о неправильной, неэкономичной и неэффективной работе. Правильная работа ракетной печи сопровождается еле слышным шелестом

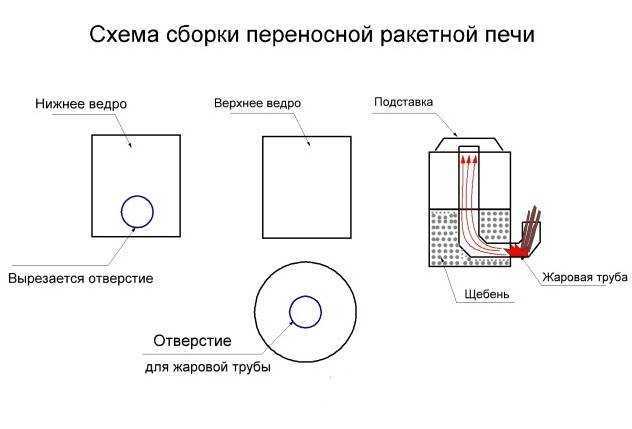

Переносную ракетную печь очень часто берут с собой в поход для подогрева пищи

Тепловые агрегаты подобного типа в зависимости от сферы применения можно разделить на:

• Переносные;
• Стационарные.

Первые в основном используются в походных условиях, они мобильны, легко транспортируются и не занимают много свободного места. Второй вид конструкции более капитальный. Его используют для установки в помещениях, для обогрева комнаты или для подогрева пищи.

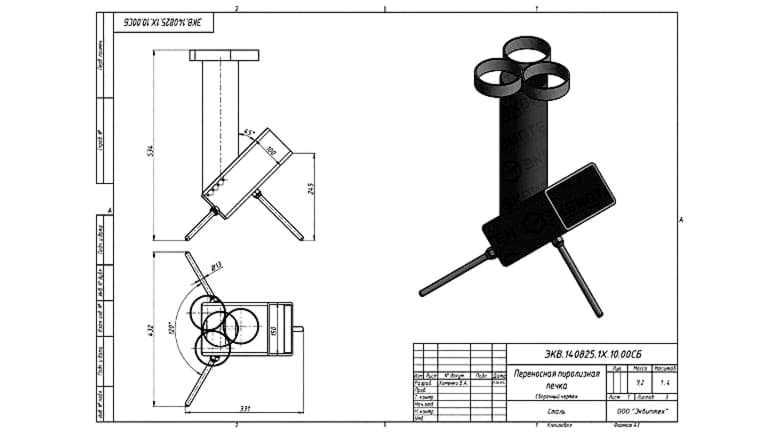

Принцип работы ракетной печи проще всего показать на примере простейшей туристической топки «Робинзон». Конструкция представляет собой перевёрнутую трубу в виде буквы «Г».

В ту часть трубы, которая находится в горизонтальном положении по отношению к поверхности земли, загружается твёрдое топливо (дрова, щепки), далее топливо поджигается со стороны вертикальной части трубы.

В переходном канале создаётся тяга, которая усиливается по мере прогрева топлива, в связи с чем для эффективной работы необходимо перекрывать подачу воздуха снаружи. Если подача воздуха не будет ограничена, дрова перегорят впустую, и никакая тепловая энергия в итоге не будет получена.

Даже простейшая ракетная печь способна обеспечить нагрев воды в большой ёмкости за считанные минуты. Если произвести правильную изоляцию верхней части трубы, в устройстве можно будет сжигать толстые поленья и обогревать помещение большой площади.

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).

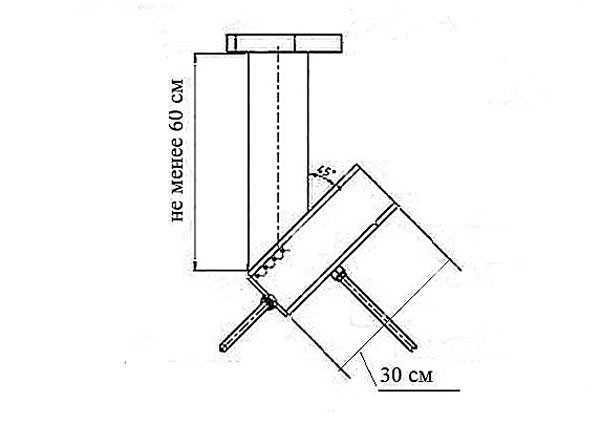

• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать – нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

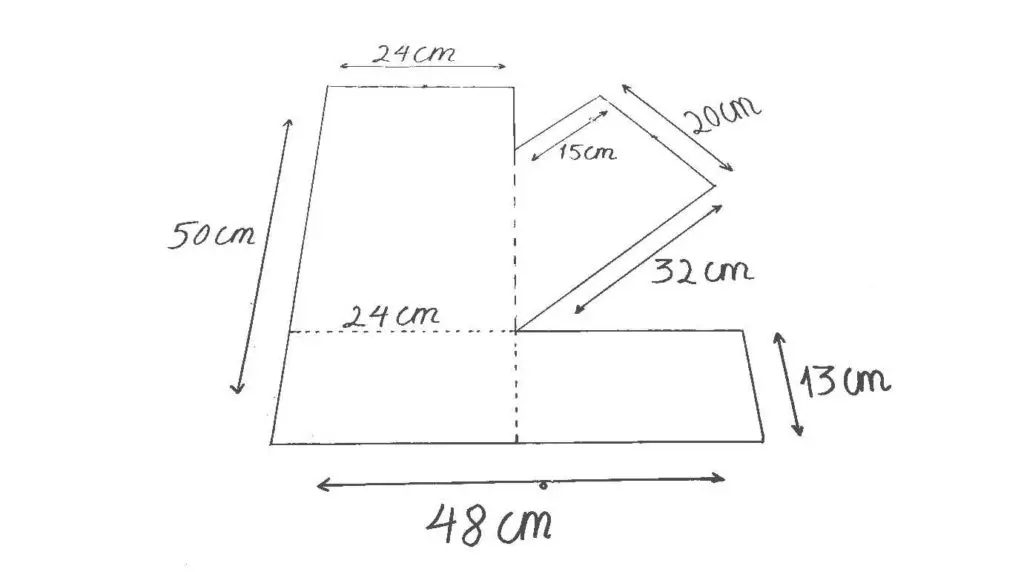

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
