Теплый пол по грунту в частном доме: схема устройства водяного теплого пола, конструкция., как сделать слои своими руками, состав пола с водяным отоплением

Опрессовка системы

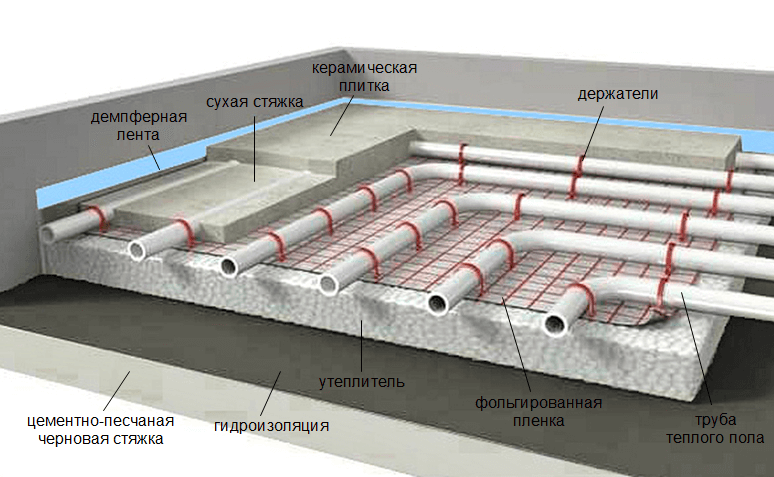

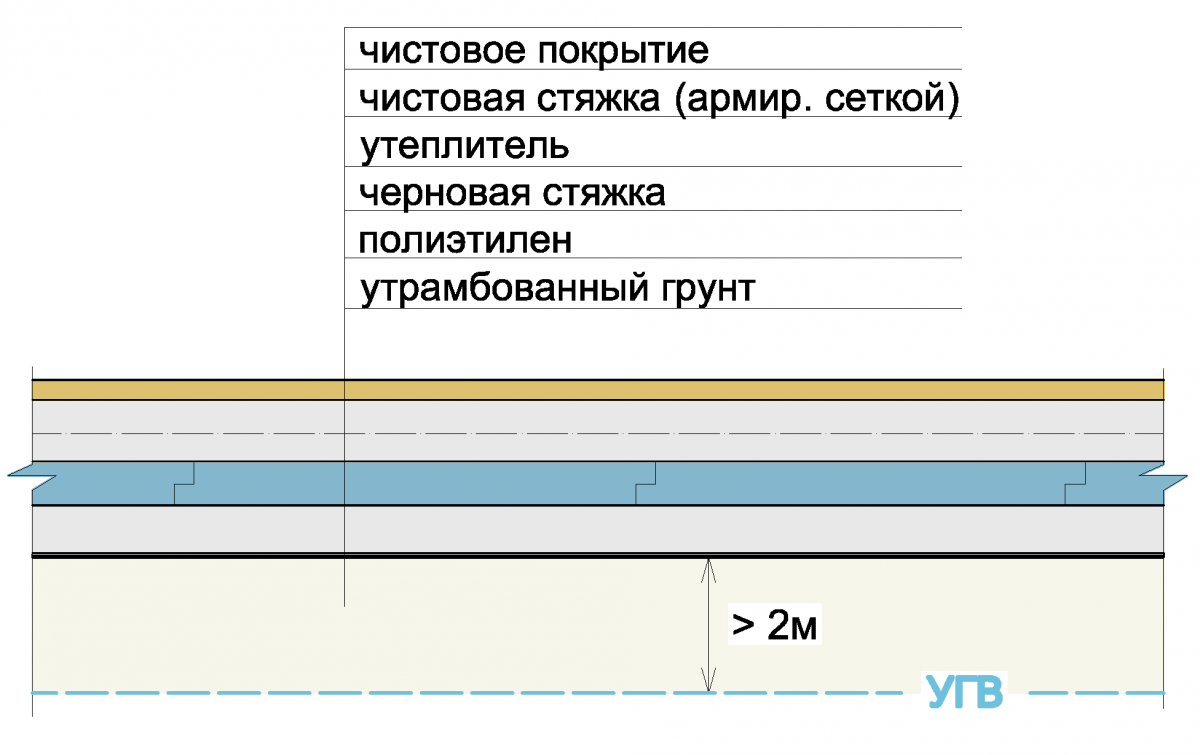

Схема утепления бетонного пола.

Перед тем как произвести цементную стяжку пола, необходимо проверить работу водонагревательной системы, т.е. произвести опрессовку системы. К этому моменту вся система водяного теплого пола должна быть смонтирована полностью, все нагревательные контуры труб должны быть подключены к распределяющему коллектору.

Каждая труба наполняется водой через распределительный коллектор. Вода должна вытеснить из труб воздух через сливные вентили. В это время должны быть закрыты автоматические воздухоотводчики.

Систему теплого пола, состоящую из труб металлопластика, нужно проверять холодной водой. Проверка считается с успехом проведенной, если давление в трубах на входе равняется давлению на выходе.

Совсем по-другому проверяется система теплого пола, состоящая из полиэтиленовых труб. Увеличивают в системе давление примерно в 2 раза по сравнению с нормальным рабочим, после чего снижают. Повторяют данную проверку дважды. Оставляют систему на сутки в покое, затем замечают, на сколько снизилось давление в системе. В норме оно не должно намного снижаться, также проверяют наличие протечек в трубах. Только после этого система считается прошедшей проверку.

Следует систему проверить и на термоустойчивость. Для этого ее прогревают до +85 градусов в течение получаса и проверяют места соединения труб. Только после проведения проверок системы можно приступить к заливке цементно-песчаной стяжки.

Включение тёплого пола в систему отопления

Рекомендуется прокладывать в слое стяжки цельные отрезки трубы без соединений. Хвосты петель можно сводить либо к местным коллекторам, либо вести напрямую в котельную. Последний вариант обычно удобен при небольшом удалении нагреваемого пола от котла или если все комнаты имеют общий коридор, которому достаточно косвенного прогрева.

Концы труб вальцуются расширителем и соединяются опрессовкой или пайкой с резьбовыми фитингами для подключения к коллекторному узлу. Каждый из отводов снабжается запорной арматурой, на трубках подачи устанавливают шаровые краны с красным маховиком, на обратке — с синим. Резьбовой переход с запорной арматурой необходим для аварийного отключения отдельной петли, её продувки или промывки.

Пример схемы подключения водяного тёплого пола к системе отопления: 1 — котёл отопления; 2 — расширительный бак; 3 — группа безопасности; 4 — коллектор; 5 — циркуляционный насос; 6 — коллекторный шкаф радиаторов отопления; 7 — коллекторный шкаф тёплого пола

Подключение коллекторов к отопительной магистрали выполняется по аналогии с радиаторами отопления, возможны двухтрубные и комбинированные схемы включения. Помимо терморегулятора коллекторные узлы могут снабжаться системами рециркуляции, поддерживающими комфортную температуру теплоносителя в подаче около 35–40 ºС.

Планируя сделать теплый пол в доме по грунту, желательно делать конструкцию в два этапа: сначала на нижние слои залить черновую стяжку, и только после того как она вызреет, на нее уложить все остальные слои.

Дело в том, что грунт и, соответственно, все слои над ним может проседать. Даже если грунт слежавшийся, даже если трамбованный, подвижки будут. Он лежал просто, без нагрузки. Если сверху уложить пирог теплого пола, а весит она немало, начнутся просадки, появятся трещины. Может даже порвать элементы теплого пола. Тогда все деньги окажутся выброшенными на ветер. Потому и советуют специалисты сначала делать черновой пол по всем правилам, а потом сверху настилать уже водяной пол. Так намного надежнее.

Да, у многих теплый пол по грунту стоит без стяжки, и ничего не проседает. Но не у всех и не всегда. Так что хорошо подумайте. Теплый бетонный пол по грунту будет надежнее с черновой стяжкой. Если все-таки решите делать без этого слоя, установите хотя-бы два армирующих каркаса: первый под теплоизолятором, и второй в стяжке. Тогда, при тщательной трамбовке, все может неплохо простоять.

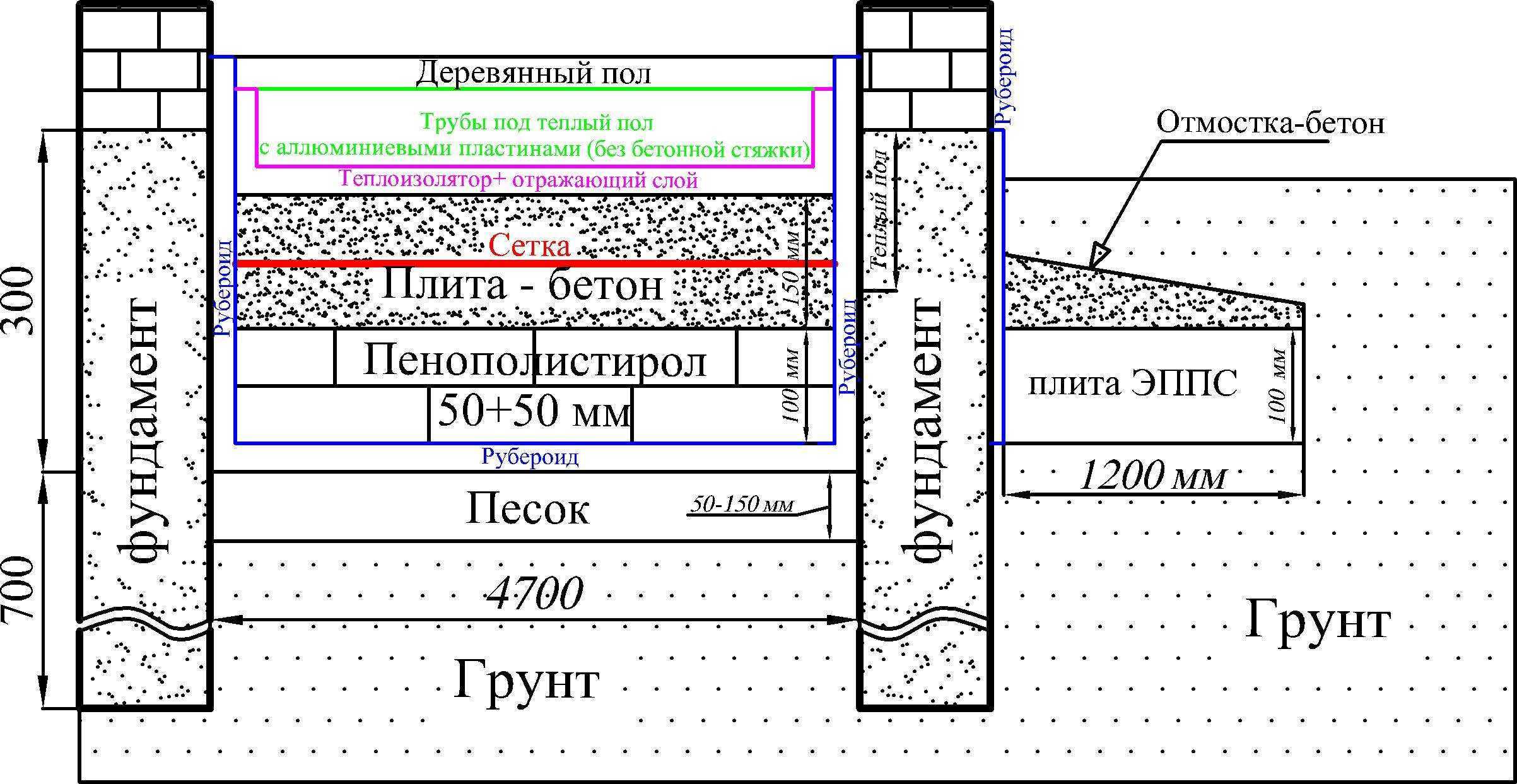

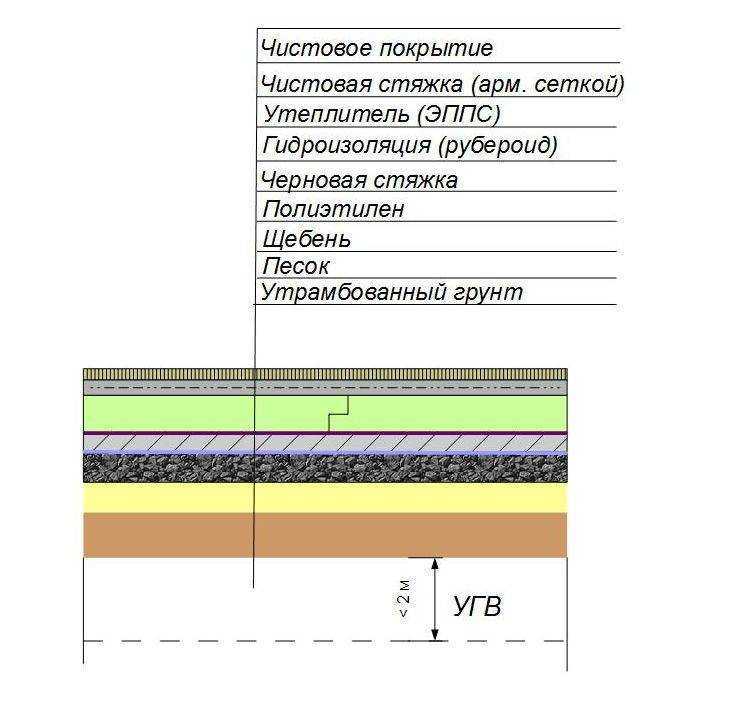

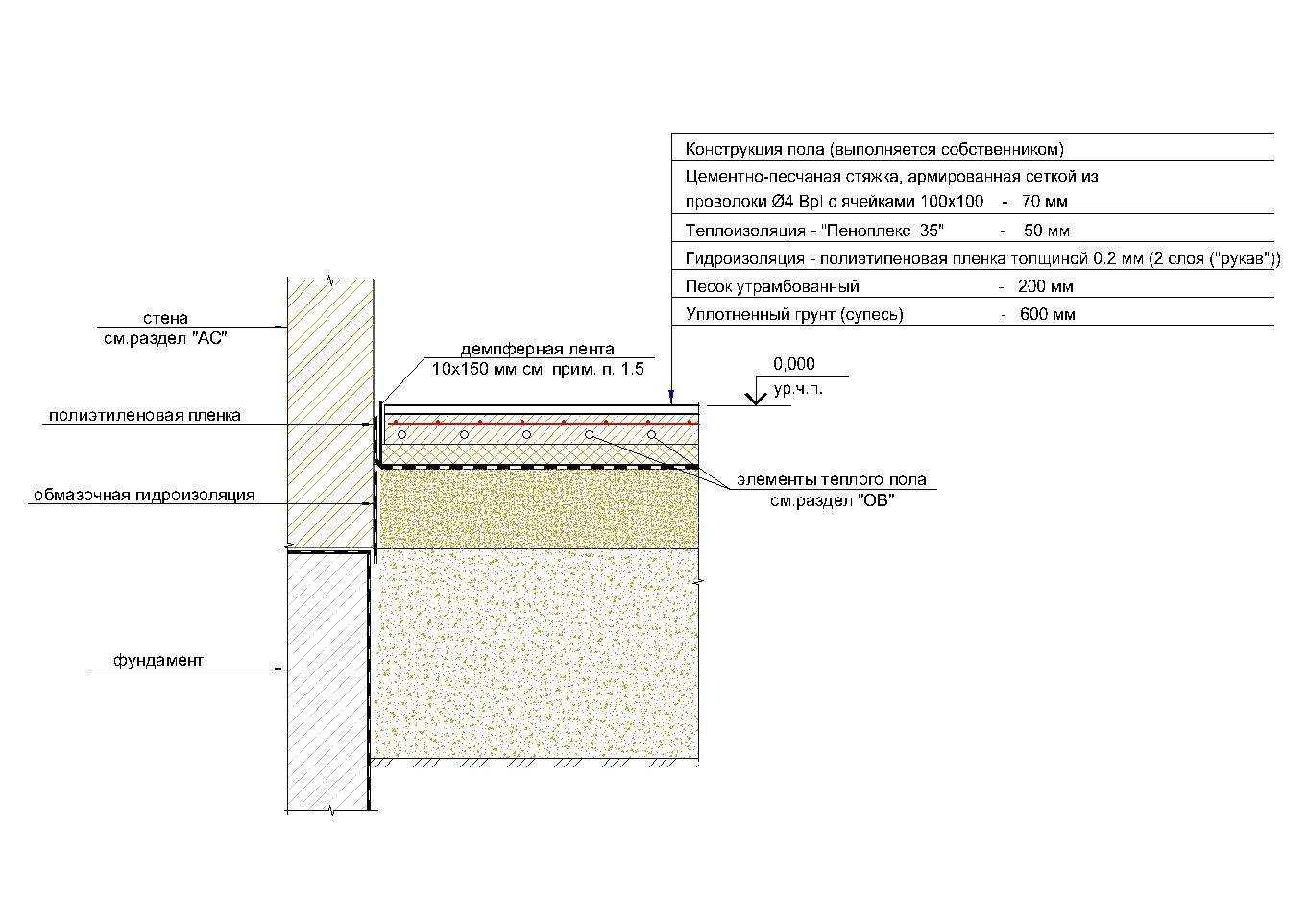

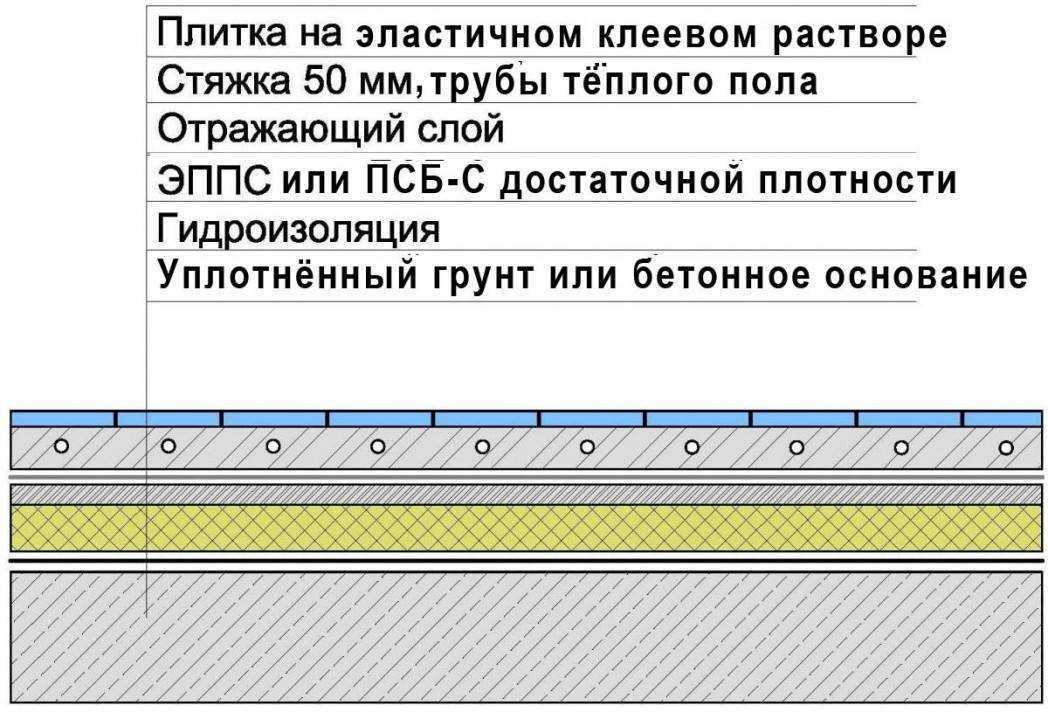

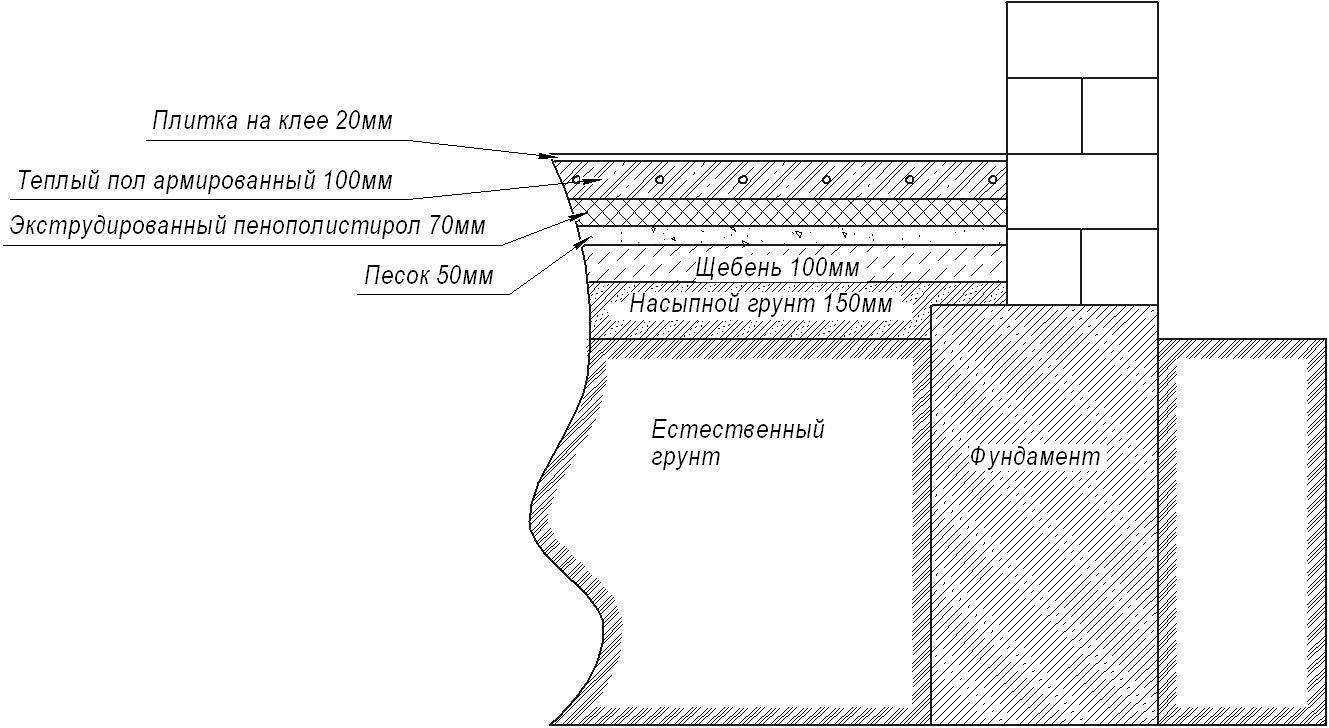

Пример пирога теплого пола по грунту

Высота устройства пола по грунту относительно ленточного фундамента

Рис. 4. Пол по грунту на расширении ленты

Рис. 5. Пол по грунту примыкает к стенке ленточного фундамента

Рис. 6. Пол по грунту расположен выше ленты фундамента

Рис. 7. Пол по грунту примыкает к верху ленты

Нет никаких конструктивных обязательных рекомендаций по поводу отметки (высоты) устройства пола по грунту. Он может быть устроен на любой высоте, показанной на рисунках 4-7, вверху

Единственное, на что нужно обращать внимание при выборе этого параметра — где будет по высоте входная дверь. К отметке низа двери желательно привязаться, чтобы не было перепада между низом двери и полом, как на рисунке 8, или чтобы не понадобилось потом вырезать под дверь проем в ленте. Рис

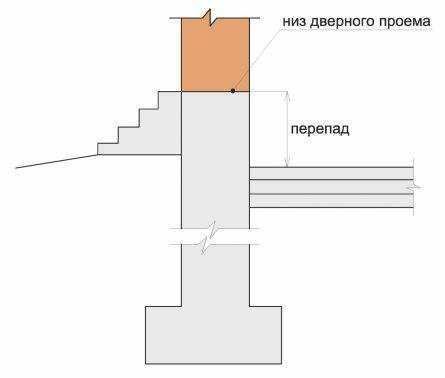

8. Перепад по высоте между полом по грунту и дверным проемом

Рис. 8. Перепад по высоте между полом по грунту и дверным проемом

Рис. 9. Пол по грунту вровень с дверным проемом

Примечание: Проем под входную дверь лучше (правильнее) предусмотреть на этапе заливки ленты. Просто не заливать это место, вставить туда доски или пенопласт, так, чтобы в ленте остался проем. Если проем оставить забыли, то придется или пол весь делать выше (а это увеличение стоимости на подсыпку), или вырезать проем в готовой ленте, резать арматуру в ней, ослаблять, и т.д.

Таким образом, если проем под входную дверь выполнен правильно (на этапе заливки ленты), то пол по грунту устраиваем так, чтобы верх пола был вровень с проемом под дверь (с учетом чистового покрытия). Для того, чтобы правильно высчитать толщину конструкции пола, и определить с какой отметки нужно начать его конструкцию, нужно понимать, какими будут все его слои по толщине, от чего это зависит. Об этом далее.

Технология изготовления

Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход

Укладка подстилающего слоя

Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.

К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:

Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
При использовании щебня на влажном грунте капиллярный подъем влаги исключен.. Песчано-гравийная подсыпка

Песчано-гравийная подсыпка

Специальная установка с подачей воды для трамбовки песка

Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:

После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.

Устройство подбетонки и гидроизоляции

Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.

Рекомендации по устройству гидроизоляции заключаются в следующем:

При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
Укладку мембраны ЕПДМ осуществляют в один слой.

Чистовая стяжка

Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.

Битумная гидроизоляция

Укладка утеплителя

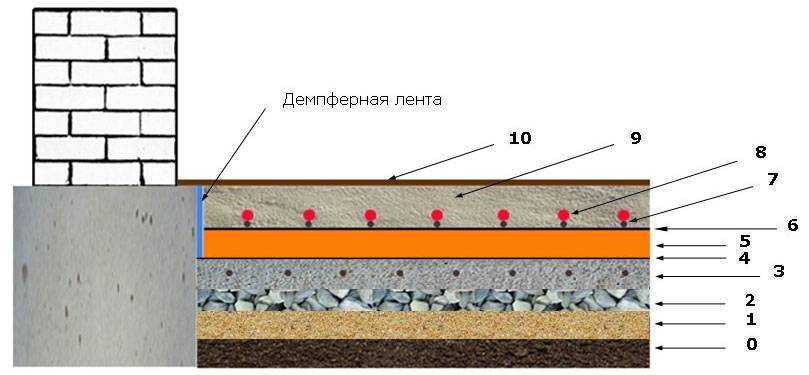

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.

Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:

Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.

Утепление пола пеноплексом

Армирование

Плавающая стяжка предполагает перед заливкой раствора заведение в помещение стояков инженерных коммуникаций – отопления, холодного и горячего водоснабжения, канализации.

Армирование

Варианты заливки бетона

Штукатурные маяки или металлические профили, которые используются при заливке раствора, позволяют повысить производительность выполняемых работ и получить качественное покрытие.

Особенность проведения работ заключается в том, что ходить по армирующей сетке в процессе заливки пола нельзя, поэтому существуют два способа выполнения работ.

При заливке раствора от дальних углов помещения в сторону двери, армирующей сетке внутри бетона придается необходимый уровень жесткости, поэтому свободные участки арматуры не смещаются. Это способ называется «дорожки».

Передвижение по участку заливки можно осуществлять при помощи трапов – установленных в ячейки сетки подходящих подставок из кирпича или бруса, на которые опираются доски.

Спустя 3-е суток можно производить финишную отделку пола.

Создание бетонного основания

Заливка армированного бетонного основания обязательна для создания прочного высококачественного пола (детальнее: «Как сделать бетонный пол в частном доме своими руками — инструкция»). Лучше всего разметить поверхность под заливку посредством реек 5-сантиметровой ширины и в 2 метра длиной. Стоит придерживаться шага между ними около 1 метра, что позволит заливать раствор полосами. На центр комнаты укладывается квадратный метр армированной сетки толщиной в 3 сантиметра. По периметру комнаты стык основания со стенами проклеивается демпферной лентой.

Делается это таким образом, чтобы она выступала на пару сантиметров над уровнем будущей бетонной стяжки. Использовать лучше всего бетонную смесь марки М100. Заливка начинается из дальнего угла комнаты противоположного тому, где располагается входной проем. Полосы заливают последовательно, а по факту высыхания смеси рейки, использованные для разметки, вынимаются и швы заполняются раствором. Стяжку накрывают полиэтиленом и регулярно смачивают для лучшего закрепления и достижения максимальных кондиций.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
керамзит. Тоже подойдет.

Электрический

Устройство

Электрический теплый пол — это уложенный под половое покрытие нагревающий кабель. Кабельные маты или инфракрасные нагреватели игольчатого или пленочного типа, по сути, одно и то же.

С точки зрения монтажных работ, установка электрического теплого пола мало отличается от водяного, но монтаж электрокабеля занимает меньше времени на проверку (протечек быть не может, важно лишь определить качество подключения и работу всех секций системы). При этом также необходимо отсечь черновой пол, чтобы избежать потерь тепла

Важным вопросом, перед тем как положить теплый пол под плитку, становится выбор системы теплого пола. Тут имеется одно неприятное обстоятельство, немного осложняющее устройство теплого пола под плитку: использование наиболее эффективной пленочной инфракрасной системы под цементную стяжку невозможно, поэтому выбирать придется либо нагревательный кабель, либо кабельные маты, которые являются усовершенствованной версией кабеля.

Кабель — дешевле. Мат — дороже, но укладка и расчет намного проще, надо просто приобрести рулон мата той же площади, что и помещение. Кроме того, мат уже закреплен на сетке и его надо лишь расстелить.

Слои

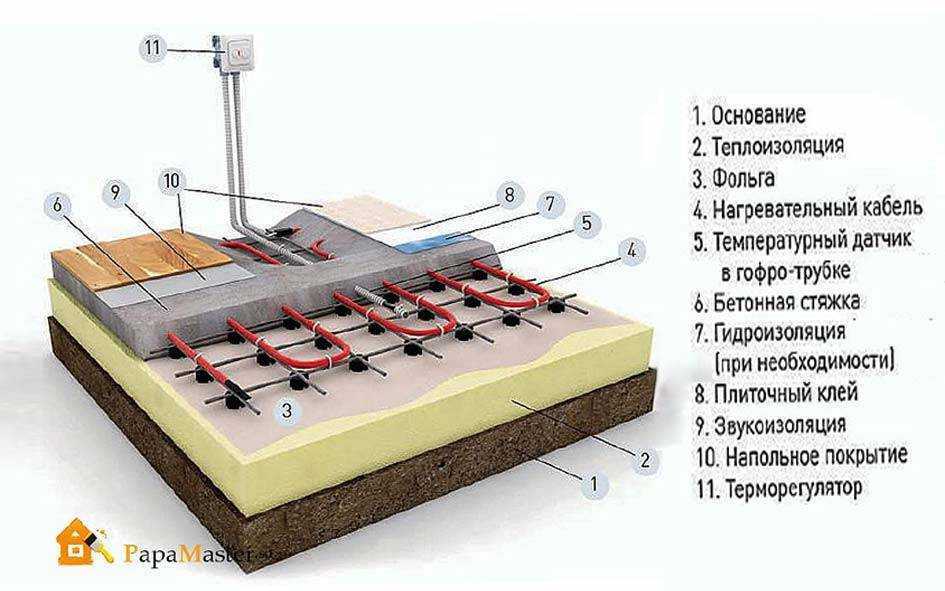

Состав пирога для электрического теплого пола:

черновой пол;
слой утеплителя (оптимально — экструдированный пенополистирол);
армирующая стеклосетка;
нагревательный кабель;
цементная стяжка (оптимальный слой — 5 см);
плитка.

Важно! При использовании кабельных матов стяжка необязательна и прямо на маты можно наносить клей для плитки

Инструменты

Для монтажа электрического теплого пола потребуются:

термоматы (кабель) в комплекте;
перфоратор для штробления канавки под соединительный кабель;
состав для стяжки;
плитка и клей для нее;
прибор для измерения сопротивления и тока;
инструменты для нанесения и выравнивания поверхности стяжки, клеевого состава;
обычные слесарные инструменты (по мере необходимости).

Процесс монтажа

Началом всех работ должен стать расчет нагревателя, проверка состояния электросетей и определение способности проводки выдержать предполагаемую нагрузку. А также следует определить площадь нагрева, с учетом того, что под бытовой техникой или мебелью, плотно сидящей на полу (без ножек), прокладывать системы электрического теплого пола запрещается.
Затем следует приготовить место на стене для установки терморегулятора и проштробить канавки для соединительного провода.
На пол укладывается теплоизоляция.
Поверх теплоизоляции укладывается стеклосетка или монтажная лента. (или настилаются кабельные маты).
Монтаж кабеля, подключение управляющего модуля, соединение всех необходимых элементов.
Измерение сопротивления системы в контрольных точках. Пробное подключение.
Заливка стяжки, выдержка до полного отвердевания. Толщина стяжки (оптимально) 20-50 мм.
Укладка плитки на клеевой слой.

Кабельные маты могут служить основой для плитки без стяжки, что увеличит теплоотдачу источника, так как исключается нагрев стяжки и, соответственно, затраты энергии на него. Тем не менее специалисты, перед тем как сделать теплый пол под плитку, рекомендуют заливать стяжку хотя бы по минимуму, чтобы исключить механические деформации матов и усилить подложку под плитку.

Более подробно про электрический тип обогрева под плитку читайте в этой статье.

Другие виды покрытий теплого пола, представленные на нашем сайте: под ламинат (можно ли класть, устройство и укладка), под линолеум (общая информация, можно ли класть и процесс монтажа), под паркетную доску, под ковролин.

Особенности пола по грунту

Пол по грунту – это многослойная конструкция. Ее особенности и свойства напрямую связаны с качеством и характеристиками грунта. Основное требование связано с грунтовыми водами, которые должны располагаться ниже 5 м. от поверхности земли. Это исключит подвижность и пучение грунтовых масс.

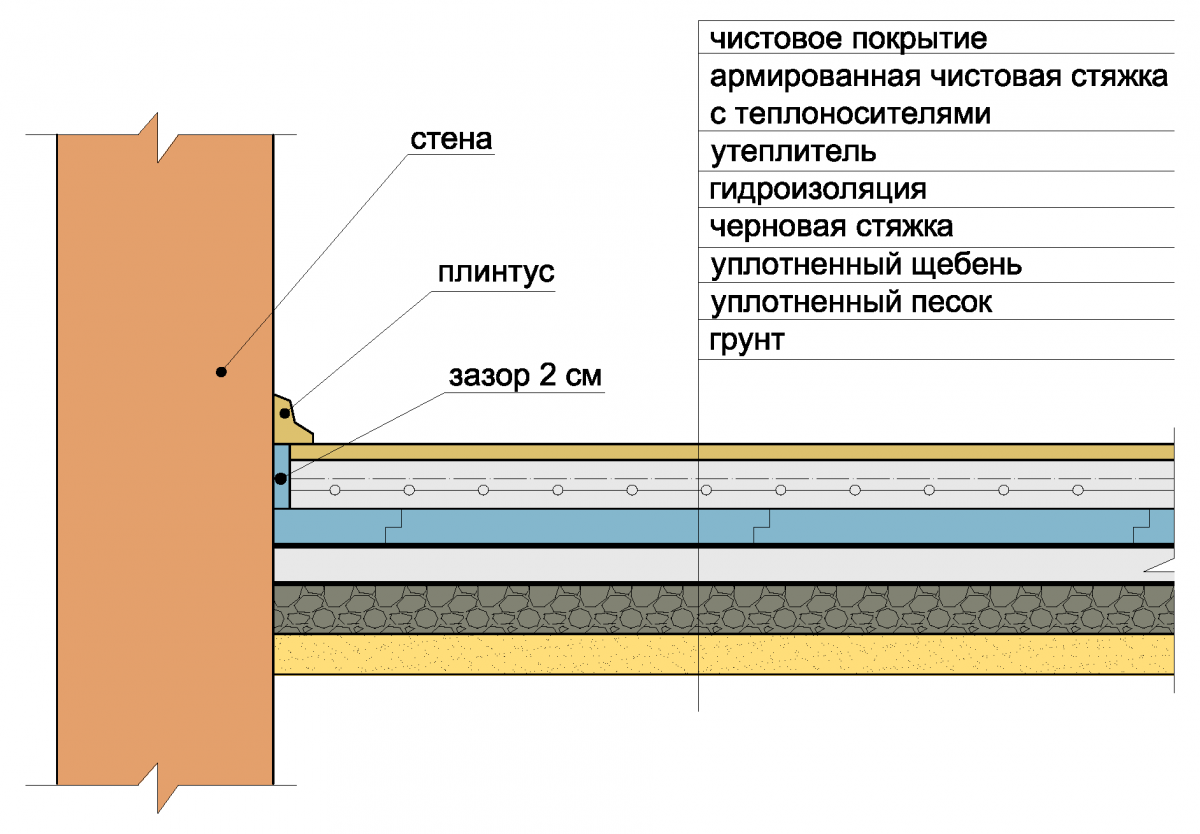

Многослойный пол по грунту

Формирование ровной, жесткой поверхности под укладку декоративного напольного покрытия является главной задачей бетонной стяжки. Также с ее помощью можно легко создать уклон пола для естественного слива воды в ванной и душевой первого этажа, бане или сауне.

Значение также имеет глубина промерзания грунта и сейсмоактивность региона строительства.

Вариант устройства ребра жесткости под перегородкой

Как сделать черновой пол в деревянном доме

Рассмотрим один из наиболее сложных вариантов – устройство черновых полов по лагам без балок перекрытия. Такой пол часто встречается в небольших комнатах частного дома или в случаях особенностей технологии строительства сруба, когда балки перекрытия не использовались.

Делаем черновой пол своими руками

Шаг 1. Разметка. По периметру комнаты с помощью водяного или лазерного уровня сделайте нулевую отметку. Это будет уровень чистового пола. От этой метки нужно минусовать толщину чистового покрытия и лаг. Сделайте повторную метку, на этом уровне должны располагаться опоры под лаги. Делать их можно из бетона, блоков или кирпича. В земле обязательно должен быть бетон, кирпичом разрешается выкладывать только надземную часть.

Разметка нулевого уровня c помощью лазерного нивелира

Схема нахождения уровня будущего пола

Шаг 2. Сделайте любым способом опоры, расстояние между ними должно учитывать линейные параметры лаг и общую нагрузку на пол.

Регулируемые винтовые опоры

Регулируемые опоры для лаг винтовые — фото

Столбики под лаги

Шаг 3. Под веревку поставьте все лаги, не забывайте изолировать их двумя слоями рубероида.

Шаг 4. Закрепите лаги. Для этого можно использовать металлические уголки и фиксировать их к стенкам сруба.

Крепление лаг

На фото крепление лаги к стене

Пример гидроизоляции лаг

Не забывайте делать между стенами и торцами лаг зазор примерно 1–2 см, металлические уголки берите с продолговатыми прорезями для обеспечения свободного продольного скольжения. Шурупы закручивайте с таким расчетом, чтобы лаги могли в прорезях двигаться. Для надежности рекомендуется хотя бы через один столбик прикрепить лаги дюбелями, сторона уголка, фиксируемая к лаге, также должна быть подвижной.

Шаг 5. Подготовьте материал для чернового пола.

Ориентированно-стружечные плиты

Мы уже упоминали, что в нашем случае подойдут все обрезки, можно часть настилать фанерой или ОСП, а часть отрезками досок или необрезными материалами. Желательно, чтобы листы фанеры и ОСП были влагоустойчивыми, если таких нет, то пропитайте их олифой или антисептиком.

Фанера ФСФ

Шаг 6. Проверьте расстояние между лагами. Если оно одинаковое, то можно по стандартной длине отрезать все заготовки.

Проверка расстояния между лагами

Шаг 7. Укладывайте доски на подготовленные полки. Мы уже упоминали, что это могут быть как прибитые внизу лаг широкие доски, так и установленные позже по обеим сторонам черепные бруски. Не стоит пытаться делать черновой пол сплошным, небольшие щели ни на что не влияют. В целях экономии материалов рекомендуется специально оставлять между отдельными досками расстояние в пределах 5–8 сантиметров. Но так можно поступать только в тех случаях, когда в качестве утеплителей будет использована прессованная минеральная вата или плиты пенопласта.

Настил чернового пола

Обустройство чернового пола

Шаг 8. Паро- и гидроизоляция. Если имеются лишние деньги и время, то можете в любых случаях устанавливать гидро- и пароизоляцию.

Слой пароизоляции на черновом полу

Уложенная на пол пароизоляция

Если не желаете поступать необдуманно, то разберитесь, для чего нужна такая защита. Минеральная вата имеет отличные показатели теплосбережения, не гниет, не способствует размножению микроорганизмов, в том числе и грибков. Это отлично, но есть у нее два очень существенных недостатка. Первый – при повышении относительной влажности показатели теплопроводности резко увеличиваются. Вода отлично проводит тепло, ни о каких теплозащитных функциях говорить не приходится. Второй – она очень долго сохнет. Это значит, что все прилегающие деревянные элементы будут постоянно находиться в условиях высокой влажности. Каков итог таких условий объяснять нет необходимости.

Укладка пароизоляции на пол

Если вы утепление на первом этаже делаете минеральной ватой, то пароизоляция обязательна. Она не допустит проникновение влаги с земли в теплоизоляцию. Если в качестве теплоизоляции используются материалы на основе пенопласта, то такая пароизоляция без надобности, эти материалы не впитывают воду.

Пароизоляция на полу — фото

Теперь о гидроизоляции. Снизу черновой пол в любом случае не нужно настилать такими материалами, в подполье нет «фонтанирующих» источников. А вот после того как на черновой пол уложена теплоизоляция, защитить ее от проникновения влаги со стороны чистового пола обязательно. Это касается всех видов материалов, минеральной ваты и пенопласта. Гидроизоляция защищает от воды не только их, но и доски чернового пола и лаги.

Материалы для утепления пола в деревянном доме

Утепление пола минеральной ватой

Изоляционный слой поверх минваты

Черновая стяжка пола по грунту под теплый пол технология укладки под плитку. Теплый пол по грунту в частном доме. Устройство, монтаж и подключение к сети

Существуют разные методики укладки панельного отопления. Одной из них является теплый пол по грунту. Особенность в том, что делается такой обогрев во время строительства здания, а не впоследствии его эксплуатации, вследствие желания модернизировать жилье.

Запланировав сделать тёплый пол по грунту в частном доме, следует разбить всю работу на два этапа: на нижние слои заливается черновая стяжка, далее выкладываются все остальные слои пирога. Это железное правило для укладки, продиктованное возможной усадкой грунта.

Что собой представляет теплый пол на грунте

Конструкция теплого пола, которая укладывается в помещениях, напоминает своеобразный «пирог», поскольку состоит из нескольких слоев.

Заливка теплого пола по грунту напрямую зависит от характеристик почвы. Она должна отвечать определенным требованиям и нормативам.

Так, подземные воды должны находиться не выше, чем 5–6 метров от уровня верхнего слоя

Важно, чтобы почва участка не имела высокое значение рыхлости и воздушности. Потому не допускаются строительные работы на песчаниках и черноземе

Важно также учитывать нагрузку, которая будет приходиться на конструкцию в процессе эксплуатации. Устройство пола должно обеспечить следующее:

надежную тепловую изоляцию комнаты;
не дать грунтовым водам затопить помещение;
устранить внешние шумы;
не допустить проникновения водяного пара;
обеспечить комфорт жителям.

Водяной тёплый пол по грунту

Конструкция панельного отопления – превосходное решение для жилых комнат и рабочих помещений с крупной площадью (более 20 м2). Здесь можно использовать электрический обогрев или водяной. В мелких помещениях (санузел, балкон или лоджия) трубы разместить достаточно сложно. Потому допускается (и даже рекомендуется) использование электрических теплых полов. Как правило, все стремятся обеспечить уют в первую очередь в больших помещениях. Стоит рассмотреть водяной пол по грунту, его особенности.

Важно знать! В многоэтажках запрещена укладка водяной панельной системы обогрева совместно с централизованным источником тепла. Это обусловлено разгерметизацией системы, внесением дополнительных сопротивлений в рассчитанный заранее проект, что помешает корректной работе

Исходя из этого, стоит понимать, что для подключения обогрева стоит рассмотреть наличие автономного источника тепла. А для этого нужно обратиться в соответствующие государственные структуры за разрешением.

Существует несколько методик монтажа водяных систем. Но для каждой из них нужно предусмотреть следующее:

При укладке на грунт стоит позаботиться об организации своеобразной «подушки». Первым укладывается слой песка (толщина 5–7 см), далее идет камень мелкой фракции (толщина слоя – 8–10 см).
Второй этап – гидроизоляция. Использовать можно практически все доступные материалы. Подходит битумно-резиновая или битумно-полимерная мастика. В качестве альтернативы можно применять оклеечный тип. Такой вариант имеет армирование в виде стекловолокна.
Не обойтись и без тепловой изоляции. Можно использовать пенополистирол. Толщина этого слоя вариативная и зависит от проводимых расчетов.
Можно использовать дополнительный слой теплоизоляции рулонного типа с покрытием из фольги (это вспомогательная конструкция, потому данный шаг можно пропустить).
Укладка труб теплого пола по грунту.
Поверх трубопровода делается стяжка. Потребуется и ее армирование сеткой. Высота такой конструкции вместе с нагревательными элементами должна составлять 50–70 мм. Это делается для быстрого прогрева покрытия. Армирование проводится над конструкцией теплого пола. Это делается с целью равномерного распределения нагрузок на систему.
Финишное покрытие. Здесь разрешено применять материалы, которые не поддаются тепловому воздействию напольной системы отопления.

Технология укладки труб для теплого пола

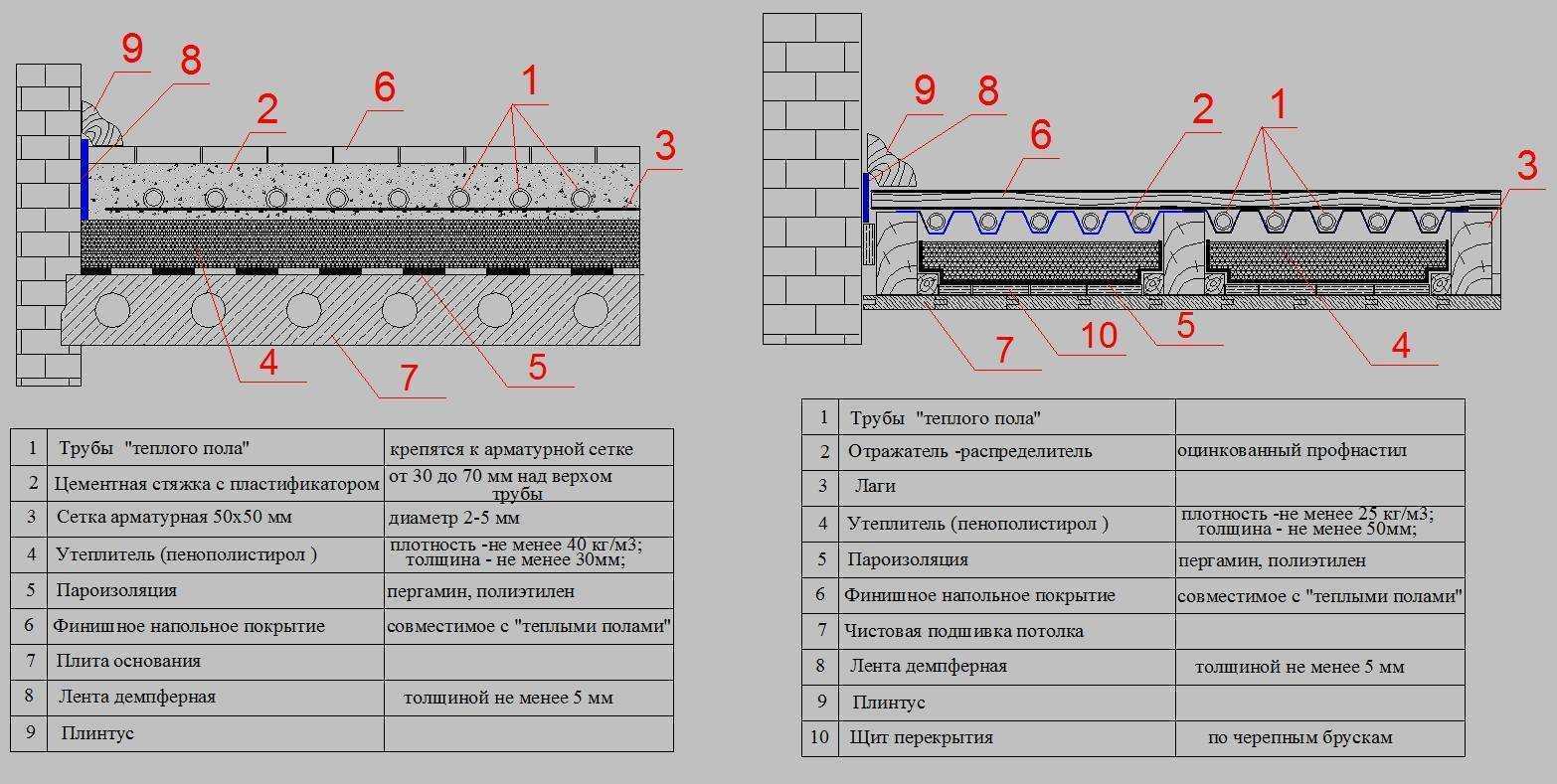

Схема перекрытия над вентилируемым подпольем.

Теперь переходим к укладке самих труб

Важно помнить некоторые общие правила, которые необходимо при этом соблюдать. Чтобы впоследствии не получился пол очень горячим, нужно правильно распределить систему труб: плотнее всего они укладываются по периметру, чем в центре поверхности

При их укладке обязательно нужно отступить на 15 см от внешних стен. Для получения равномерности обогрева поверхности пола должен сохраниться промежуток между трубами не менее 30 см. Не стоит укладывать трубы на стыках перекрытий и плит. При пересечении стыка трубы защищают специальной металлической гильзой. Во избежание больших гидравлических потерь не следует нагревательные контуры делать длиной более 100 м.

Существует 2 основных способа укладки труб при установке теплого водяного пола: бифилярный (в виде спирали) и меандровый (в виде зигзага). При бифилярном способе укладки труб полы будут прогреваться равномерно, это происходит из-за чередования обратных и подающих труб. В данном случае используется насос с меньшей мощностью. Сама укладка производится легче, т.к. изгиб труб происходит лишь на 90 градусов.

Схема технологии бетонного пола по грунту.

При меандровом способе вода в контуре постепенно остывает и заметно отличается в начале и в конце змеевика, из-за чего получается неравномерное распределение тепла по поверхности пола. Для исправления этой ситуации ставят насос большей мощности. Трубы при данном способе укладки имеют повороты 180 градусов, что осложняет их монтаж. Однако если имеется в помещении линейный уклон, то меандровый способ укладки труб будет как нельзя кстати. Распределительный шкаф в этом случае закрепляют на возвышенности. Такой способ укладки будет уместен и при большой площади поверхности, что позволит составлять контуры одинаковой длины труб, что в конечном итоге отразится на правильной балансировке системы.

Независимо от способа монтировки труб, все смонтированные их ветки собираются в распределяющий коллектор. Шкаф с таким коллектором для снижения затрат материалов лучше всего установить поблизости к обогреваемому помещению. В другом случае все трубы, идущие через другие помещения, надо укрыть в специальную теплоизоляцию.

Процесс монтажа

Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.

Существует ряд правил:

чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: «Как сделать теплый пол своими руками в частном доме»).

Укладка производится двумя основными способами:

бифилярный – по спирали . В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками;
меандровый – зигзагом . Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
Сверху необходимо уложить металлизированную гидроизоляцию.
Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме , нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.
