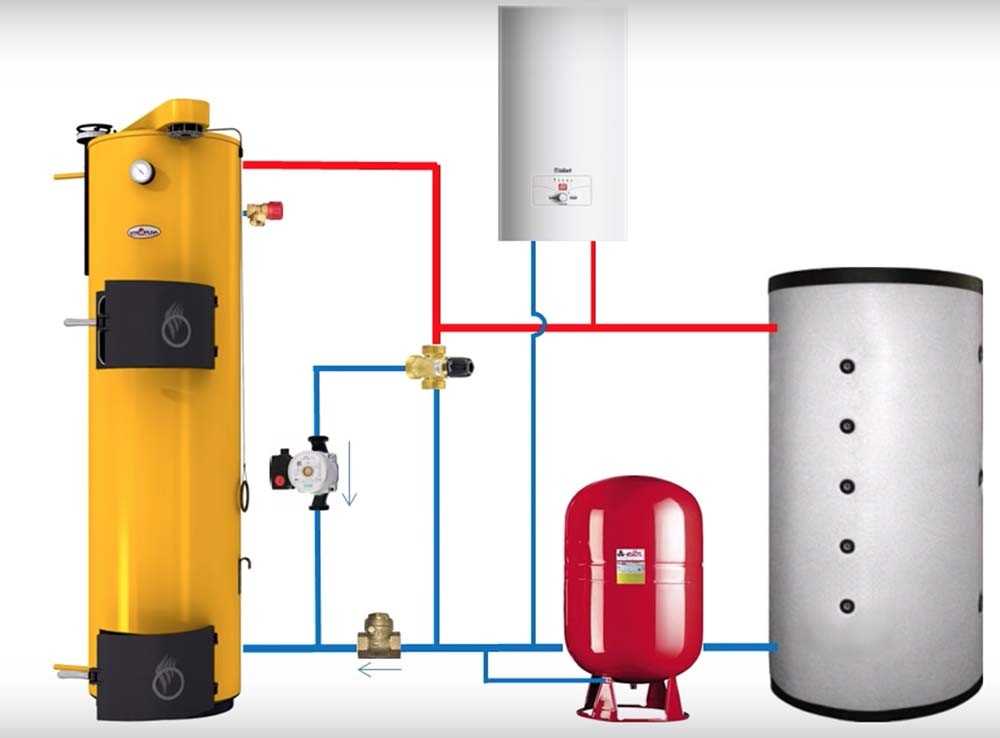

Как совместить электрокотел с твердотопливным котлом. отопление дома твердотопливным и электрическим котлом

Преимущества и недостатки буферной емкости

Буферная емкость для котла

К основным преимуществам системы отопления с тепловым аккумулятором относятся:

максимально возможное увеличение КПД твердотопливного котла и всей системы при одновременной экономии энергоресурсов;
обеспечение защиты котла и другого оборудования от перегрева;
удобство пользования котлом, позволяющее осуществлять его загрузку в любое время;
автоматизация работы котла за счет применения датчиков температуры;
возможность подключения к ТА нескольких различных источников тепла (например, двух котлов различных типов), обеспечивая их объединение в один контур отопительной системы;
обеспечение стабильной температуры во всех комнатах дома;
возможность обеспечения дома ГВС без использования дополнительных водонагревающих устройств.

К недостаткам аккумуляторов тепла для системы отопления можно отнести:

повышенную инерционность системы (с момента розжига котла до выхода системы на рабочий режим проходит гораздо больше времени);
необходимость установки ТА вблизи отопительного котла, для чего в доме требуется отдельное помещение необходимой площади;
большие габариты и вес, обуславливающие сложность его транспортировки и монтажа;
достаточно высокую стоимость промышленно выпускаемых ТА (в некоторых случаях его цена, в зависимости от параметров, может превышать стоимость самого котла).

Интересное решение: теплоаккумулятор в интерьере дома.

В интерьере Установка 1-ый этаж Мансарда Подвал Сечение

Использование теплового аккумулятора экономически выгодно не только для твердотопливных котлов, но и для электрических или газовых систем обогрева.

В случае с электрокотлом. ТА включается на полную мощность ночью, когда тарифы на электроэнергию значительно ниже. Днем, когда котел отключен, обогрев помещений осуществляется за счет тепла, накопленного за ночь.

Для газовых котлов экономия достигается за счет попеременного использования самого котла и ТА. При этом газовая горелка включается гораздо реже, что обеспечивает меньший расход газа .

Нежелательна установка теплонакопителя в отопительных системах, где требуется быстрый и или кратковременный нагрев помещения, так как этому будет мешать повышенная инерционность системы.

Вместо указанных в статье теплоаккумуляторов успешно можно использовать накопительные водонагреватели емкостью от 200 л, включенных параллельно. Теплоаккумуляторы подключаются к отопительному котлу после штатного нагрева дома и (или) угрозы перегрева котла. Это намного дешевле, чем предлагаемые варианты. К тому же ТЭНы водонагревателей могут быть использованы в перерыве работы котла, например, ночью. Это выгодно при многотарифном счетчике. Единственно, при использовании в качестве теплоносителя этилен или пропилен -гликоль из водонагревателей надо удалить магниевый стержень, установленный для смягчения воды. У меня такая система работает четыре года, позволяя даже зимой топить твердотопливный котел раз в сутки. При сильных морозах (от -27) дважды в сутки. Теплоаккумулятором служат три накопительных водонагревателя емкостью каждый 200 л. Каждый водонагреватель обошелся мне в 9700.

Место теплоаккумулятора в системе отопления

Отопительная техника на твердом топливе удобна, практична и эффективна. Особенно возможности современных твердотопливных котлов оценили по достоинству жители загородных домов и коттеджей. Монтаж автономной системы отопления с использованием нагревательных приборов на угле или на дровах вполне осуществить своими силами. Тем более что на установку твердотопливных агрегатов не требуется разрешения. Все основные элементы отопительного комплекса, кроме самого нагревательного агрегата и ряда контролирующих механизмов, можно собрать и сделать самостоятельно. Главное знать, что и для чего монтируется, с какой целью!

К тому же возможность сделать некоторые приспособления и механизмы собственноручно, позволит вам сэкономить значительные средства. Теплоаккумулятор является как раз тем устройством, которое можно соорудить самостоятельно, учитывая тот факт, что заводские изделия достаточно дорогие.

Грамотные рекомендации специалистов, дополнительные источники технической информации подскажут вам, как изготовить теплоаккумулятор для твердотопливного котла своими руками. Соблюдение определенных требований и условий при изготовлении обеспечит вам необходимую надежность и работоспособность механизмов. Перед тем как приступить к рабочему процессу, следует ознакомиться с устройством накопителя тепла.

Значение устройства

Понять конструкцию теплового накопителя можно только после того, как определимся со значением и местом этого агрегата в системе отопления. По своей конструкции теплоаккумулятор является термосом, т.е. специальной емкостью, куда поступает нагретый теплоноситель. В течение определенного времени котловая вода, накопленная в емкости, сохраняет заданные температурные параметры. При уменьшении интенсивности горения в котле, или в случае его остановки, теплоноситель из бака будет поступать в систему отопления, продолжая поддерживать температуру в радиаторах на определенном уровне.

За счет присутствия в системе теплового накопителя стало возможным не только добиться сбалансированного теплоснабжения отопительного контура, но и обеспечить существенную экономию топлива. Теплоаккумулятор, включающийся в работу при снижении мощности котла, увеличит промежуток времени между загрузками топлива. К тому же такой принцип работы предоставит вам больше свободы, освободив от необходимости частого подкидывания топлива в котел.

Анализ конструкции теплового аккумулятора

Принцип работы устройства определяет и саму конструкцию. Обычно заводские приборы представляют собой цельную просторную металлическую емкость, внутри которой расположены дополнительные теплообменники. Как правило, такие изделия имеют спиральную, змеевидную форму, повторяя цилиндрическую конфигурацию основного устройства.

В каждом отдельном случае, в зависимости от мощности отопительного агрегата и от требований к системе отопления, количество дополнительных теплообменных контуров может быть разным. Нужный объем теплоаккумулятора определяется путем несложных расчетов, о которых поговорим позже.

Такое количество теплообменников объясняется не только одним желанием снять как можно больше тепла в момент пиковой нагрузке твердотопливного котла, но и технической целесообразностью. Один змеевик может использоваться для снятия избыточной тепловой энергии с котла, другой теплообменник используется для сохранения теплоносителя нужной температуры, идущего в отопительный контур. Третий змеевик, если таковой есть, предусмотрен для обеспечения жителей дома горячим водоснабжением.

Глядя на конструкцию агрегата, можно подытожить преимущества установки подобного приспособления. А они следующие:

накопление тепловой энергии, расходуемой при сжигании топлива на другие цели и нужды;
экономия топлива;
экономия личного времени обитателей дома, расходуемого на обслуживание котельного оборудования;
техническая возможность объединить в одну систему разные источники тепла;
увеличение КПД твердотопливного агрегата до высоких значений;
предохранительная функция, защита оборудования от перегрева;
возможность регулировать температуру нагрева теплоносителя в отопительном контуре.

О специфике работы буферной ёмкости на практике

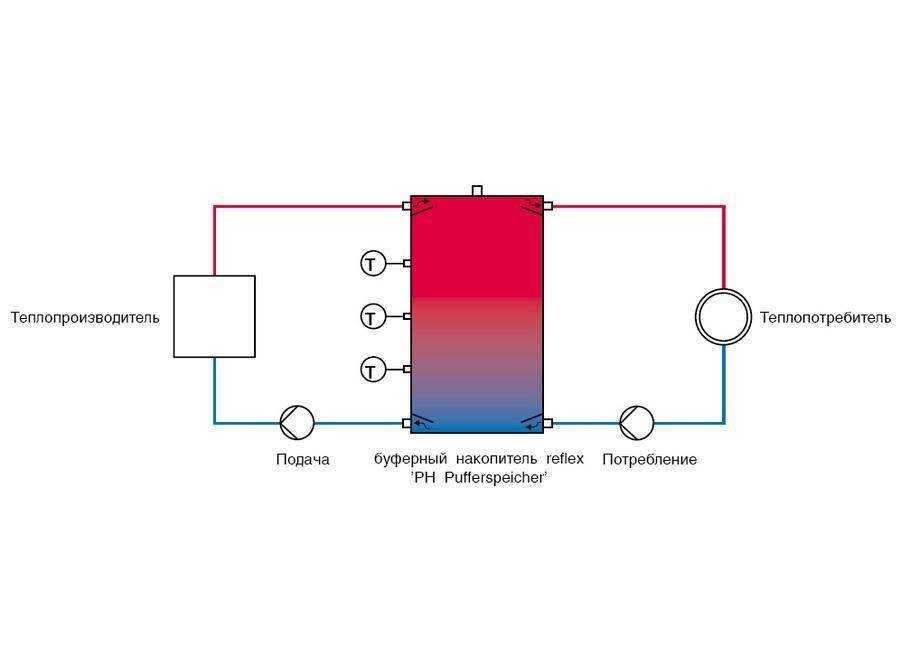

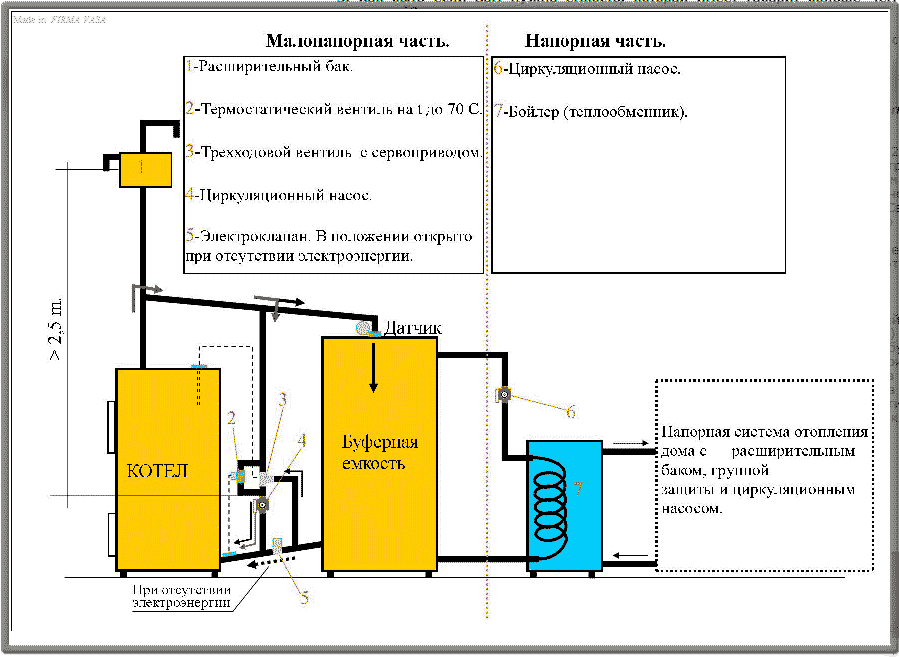

Рассмотрим схему

В буферную ёмкость при помощи циркулярного насоса 1 подаётся вода, нагретая котлом. Столько же воды (но уже остывшей) соответственно возвращается в котёл. Из верхнего отдела буферной ёмкости насос 2 подаёт горячую воду к радиаторам. А в нижнюю часть буферной ёмкости возвращается соответствующее количество остывшей воды. Насос 1 функционирует во время горения котла. А работа насоса 2 регулируется при помощи комнатного термостата: в зависимости от того, какая температура в помещении, он может выключить или включить насос.

Рассмотрим подробнее механизм аккумуляции невостребованной мощности в буферной ёмкости. Котлом нагретая вода, иными словами тепловая мощность, передаётся в буферную ёмкость. Для примера возьмем показатель в 15 кВт из ситуации, описанной выше. Эта мощность с помощью насоса 2 передаётся в радиаторы (возмещаются теплопотери). Представим, что уровень производительности обоих насосов одинаковый. В таком случае объем тепловой мощности,

который поступит в буферную ёмкость, будет равен объему, который поступит в радиаторы (то есть, обозначенные 15 кВт). Но напомним, что во дворе ранняя осень, температура 0°С, а теплопотери дома составляют 8 кВт. Мы транспортируем в радиаторы слишком много нагретой воды. Что будет происходить? В доме температура станет увеличиваться, дойдет до комфортной (указанной на термостате – к примеру, 20°С) и выключится насос 2. Спустя время остывают радиаторы, снижается и температура в помещении. Когда температура в доме станет меньше указанной на термостате, включится насос 2 и начнет снова подогревать радиаторы. То есть, как мы уже отмечали, насос 1 функционирует постоянно, а насос 2 – попеременно. Исходя из того, что производительность одинакова, а работают они разное количество времени, в буферную ёмкость поступает больший объем горячей воды, чем убывает. А значит, температура в ней будет увеличиваться, и именно так аккумулируется тепло.

Далее рассмотрим, как буферная ёмкость отдаёт накопленное тепло. Итак, котел отработал, и насос 1 отключен – в буферную ёмкость больше не поступает тепло. Но ведь насос 2 еще функционирует, как и ранее: откачивает горячую воду из буферной ёмкости и возвращает холодную. Вследствие этого температура в буферной ёмкости понижается.

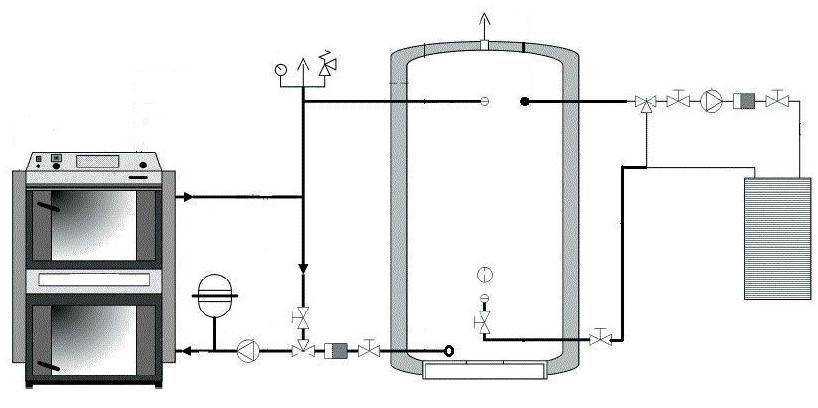

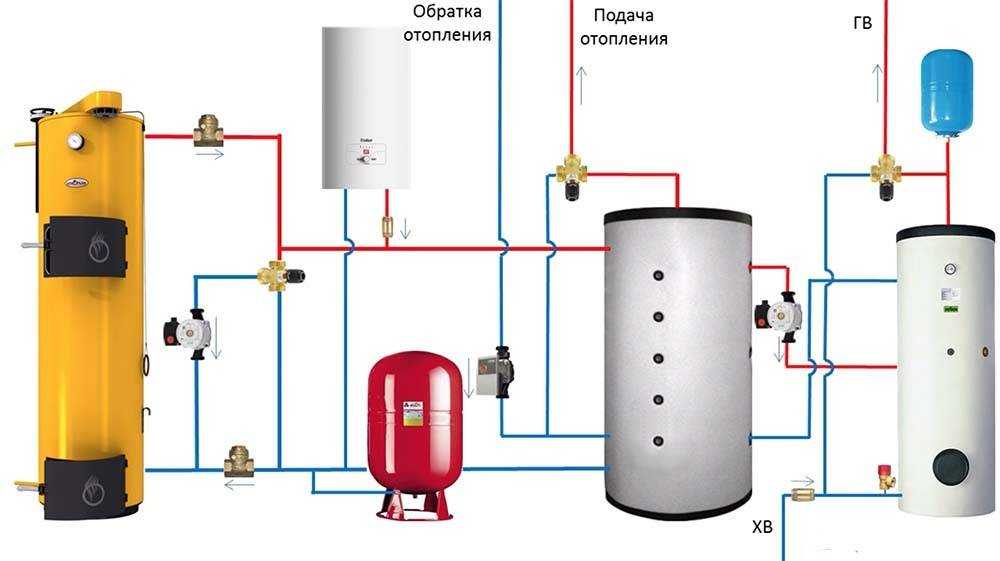

Схема подключения теплоаккумулятора к твердотопливному котлу

На сегодняшний день современные котлы твердотопливного типа нашли широкое применение среди тех, кто является владельцем загородного дома. Оборудование, которое работает на качественном твердом топливе становится идеальной альтернативой газовому, поэтому с каждым днем набирает все большую популярность.

Тщательно продуманная грамотная обвязка значительно увеличивает срок активной эксплуатации отопительного устройства. Сейчас среди самых разных вариаций подключения довольно распространенным и востребованным стала установка современного теплоаккумулятора, который идеально подходит для твердотопливных котлов самых разных моделей.

Данная схема дает возможность всем, кто проживает в доме, значительно сэкономить финансовые траты на отопление и максимально снимает высокое напряжение с котла в моменты самых резких пиковых нагрузок. Как подобрать оборудование и выполнить надежное подключение теплового аккумулятора твердотопливных котлов?

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

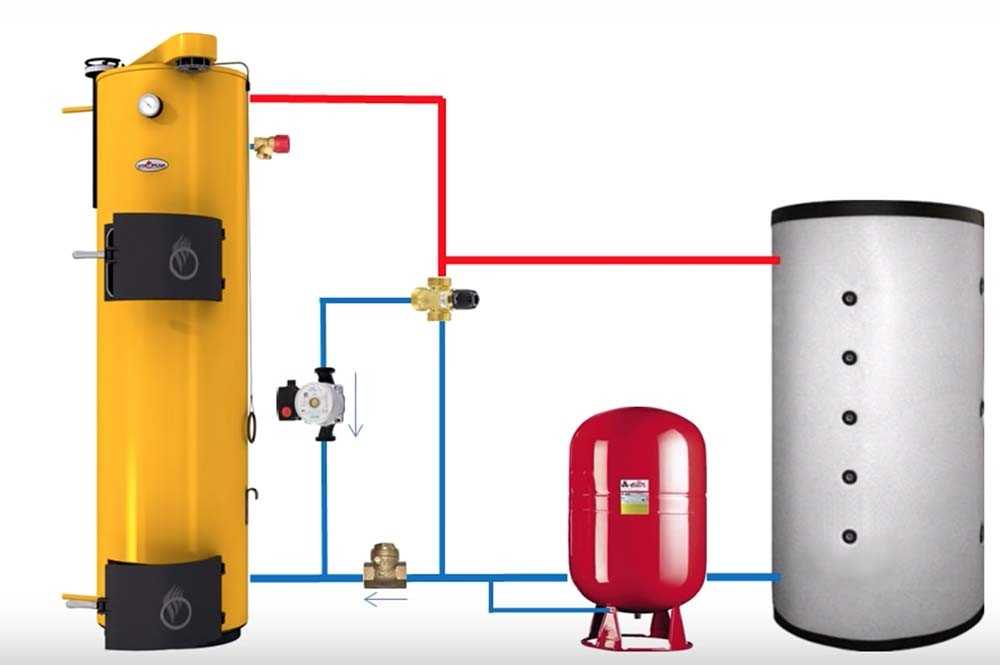

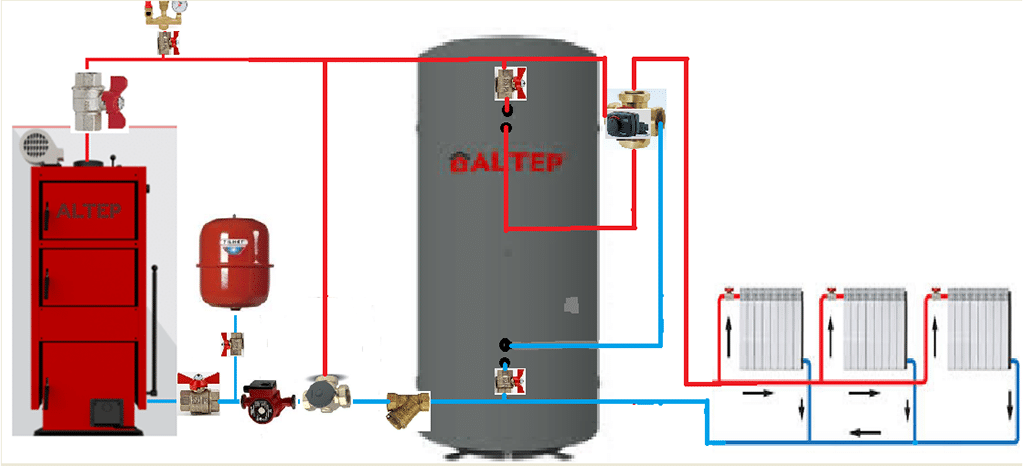

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

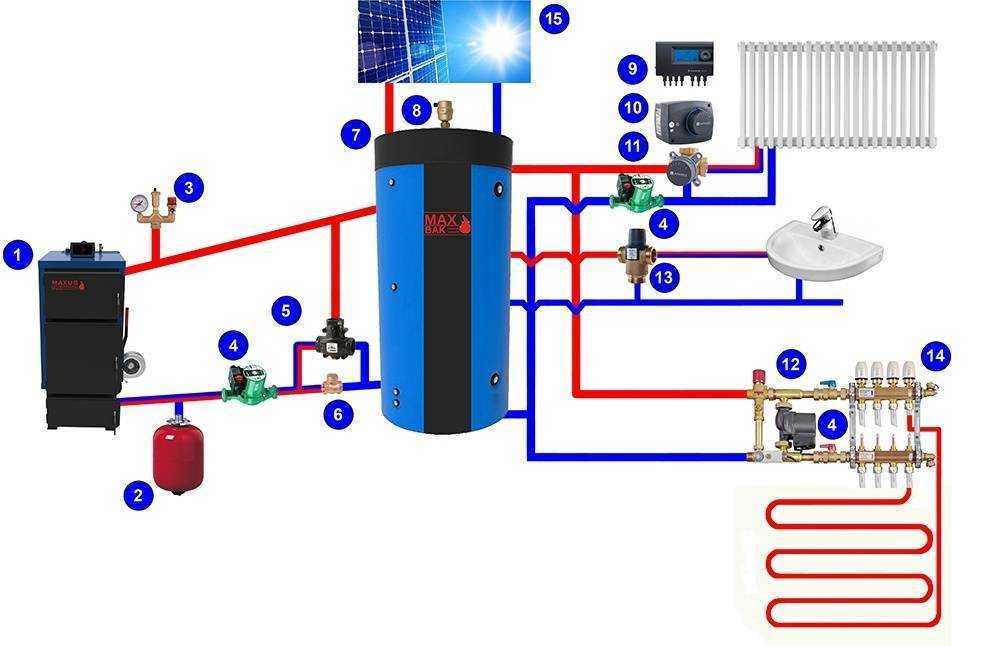

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Закрытый тип с естественной циркуляцией

Также довольно простая схема обвязки с малым числом теплопотребителей. По схеме очень похожа на открытый тип. Отличается включением закрытого расширительного бака с мембраной, который устанавливается на обратном патрубке. Кроме того, не забываем про группу безопасности. Некоторые модели уже укомплектованы ею на производстве.

Емкость расширительная рассчитана на объем более 10% от всего объема теплоносителя.

Здесь есть несколько важных моментов при обвязке котла отопления полипропиленом. Патрубок от теплогенератора до группы безопасности делается из металла, дальше прокладывается из полипропилена. Также участок обратного патрубка с установленным трехходовым краном и датчиком – из металла. Полипропилен обладает малой теплопроводностью. Если на нем установить кран трехходовой, он будет с задержкой реагировать на повышение температуры, а датчик подавать информацию неверно.

В целом же, система обвязки котла отопления полипропиленом выгодна, достаточно практична.

Как рассчитать теплоаккумулятор для твердотопливного котла и выполнить его обвязку

Использование аккумуляторов тепла для системы отопления позволяет оптимизировать сжигание твердых видов топлива в котлах. Простыми словами, при наличии буферной емкости – теплоаккумулятора домовладельцу не нужно часто посещать котельную, а дрова будут сгорать в оптимальном режиме. Но для этого емкость нужно правильно подобрать, а потом и состыковать с отопительным оборудованием, что обязательно вызовет затруднения у несведущего человека. Поэтому стоит подробно разобраться, что собой представляет теплоаккумулятор для твердотопливного котла, как его подобрать и подключить к отоплению частного дома.

Правила установки и расчет

Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней.

Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды.Пример использования теплоаккумулятора в схеме отопления:

Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

Стабилизация температуры в системе за счет повышенного объема воды в контуре;
Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

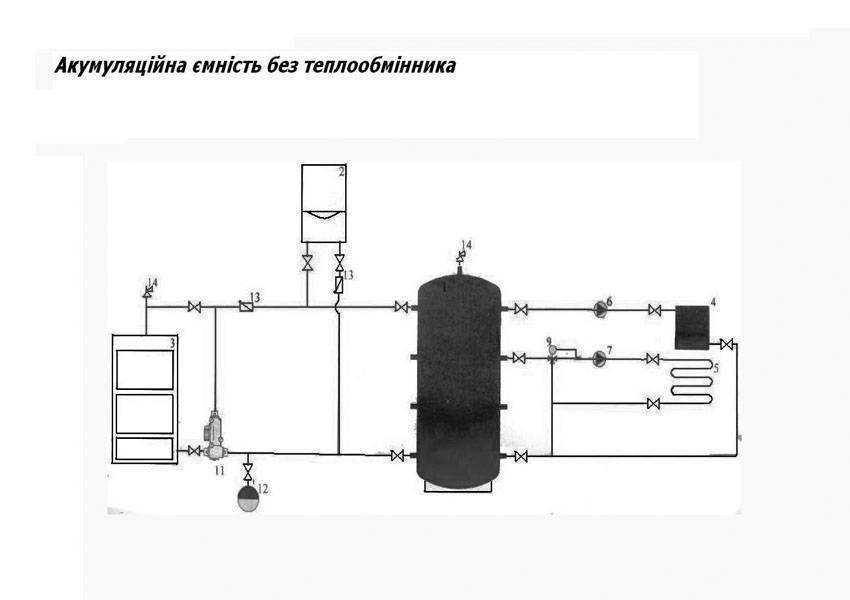

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

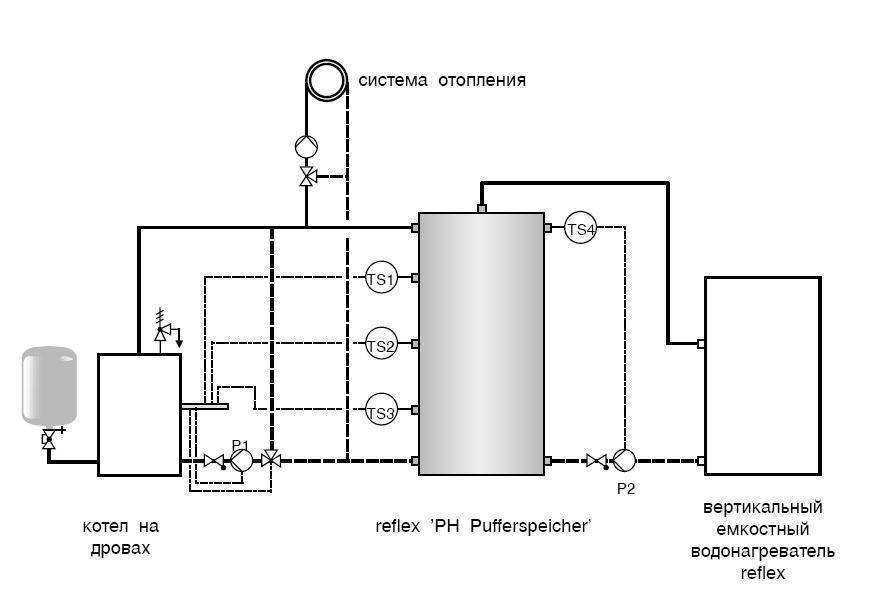

Обвязка твердотопливного котла и буферной емкости

Наиболее простой будет схема обвязки, содержащая буферную емкость с предустановленным змеевиком ГВС. Преимуществом такого варианта будет значительная экономия места в бойлерной за счет отсутствия отдельного бойлера. Еще один дополнительный плюс — скромная экономия на вложениях из-за отсутствия необходимости покупать и устанавливать еще один узел. В таком варианте упрощается процесс обслуживания системы, так как не будет проблем борьбы с бактериями.

Летом теплоаккумулятор со змеевиком ГВС становится полноценным бойлером косвенного нагрева. Насос в схему подключается стандартной дюймовой трубой, на электрический котел хорошо подходит труба ¾ или дюйм. Если запланирована установка буферной емкость объемом не менее 1000 л, то получается более экономно и целесообразно обратку от электрического котла немного поднять и подключить основной контур не снизу, а выше, в средние выводы теплоаккумулятора. При такой схеме котел не будет постоянно нагревать весь объем, что снизит скорость его амортизации. Этот параметр зависит от техзадания.

Если требуется обвязать не твердотопливный, а газовый котел, то используется такая же схема контура, как и для электрического. Необходимо отметить, что в рассматриваемой нами схеме стандартный электрический котел уже содержит в себе все необходимое:

насос;
датчик давления;
предохранительный клапан.

При выборе модели, в которой эти части отсутствуют, котел придется соответствующим образом обвязать.

Теплоаккумулятор для отопления

Теплоаккумулятор для котлов отопления

Мы продолжаем наш цикл статей темой, которая будет интересна тем, кто отапливает свое жилье твердотопливными котлами. Мы расскажем про теплоаккумулятор для котлов отопления (ТА) на твердом топливе. Это действительно нужный прибор, позволяющий сбалансировать работу контура, сгладить перепады температуры теплоносителя при этом еще и сэкономить. Сразу отметим, что теплоаккумулятор для электрокотлов отопления применяется только в том случае, если в доме стоит электросчётчик с раздельным подсчетом ночной и дневной энергии. В противном случае установка теплоаккумулятора для газовых котлов отопления не имеет никакого смысла.

Принцип работы

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах.
Теплоаккумулятор, подключенный к твердотопливному котлу. Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла

В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
Защита от возможного перегрева;
Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

Правила обвязки твердотопливного котла

Осуществляя такую процедуру, как обвязка твердотопливного котла, необходимо соблюдать несколько правил:

разница температур в трубах подачи и обратки не должна превышать показатель в 20°С. Это обязательное условие, если им пренебречь, то начнет образовываться конденсат;
давление воды не должно быть выше заданной нормы

Для того, чтобы контролировать эти параметры монтируются манометры;
важно отслеживать, чтобы все соединения были герметичными, т.к. они сказываются на эффективности работы системы

Для наибольшего уплотнения подойдет паронит;
ни в коем случае для обвязки нельзя применять горючие материалы
Если вы решили выбрать полипропилен, то приобретая его обращайте внимание на качество, т.к. можно «нарваться» на подделку;
обязательно контролируйте чистоту теплоносителя, т.к
от этого зависит срок эксплуатации котла и всей системы в целом;
систему с естественной циркуляцией теплоносителя лучше обустраивать в небольших по размеру одноэтажных домах;
осуществляя обвязку, принимайте во внимание межсезонье, когда придется часто осуществлять регулировку теплоносителя.
