Технология заливки стяжки для теплого электрического пола

Управляем электрическими полами

За температурой пола следят специальные датчики, которые по сетевому проводу передают данные терморегулирующему устройству. Терморегуляторы бывают простыми (термостаты) и программируемыми (в том числе с функцией самообучения «искусственный интеллект»). Термостаты работают в полуавтоматическом режиме. Программируемые устройства можно настраивать в зависимости от времени суток и дня недели. Терморегуляторы с искусственным интеллектом контролируют состояние окружающей среды и регулируют температуру тёплого пола с учётом изменений, происходящих с микроклиматом квартиры или дома.

Программируемые терморегуляторы для электрических теплых полов

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
В средней полосе России достаточно расположить витки с шагом 0,15 метра.
В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
В центральной части помещения можно выдерживать промежуток 0,2 метра.
Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

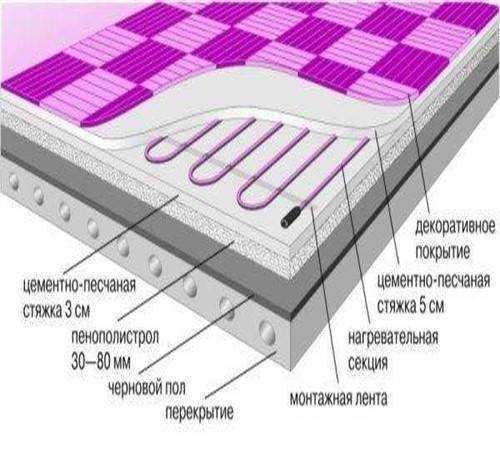

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов. Предохранители растрескивания пола

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м². В больших помещениях стяжка пола защищается квадратами по 20 м²

Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

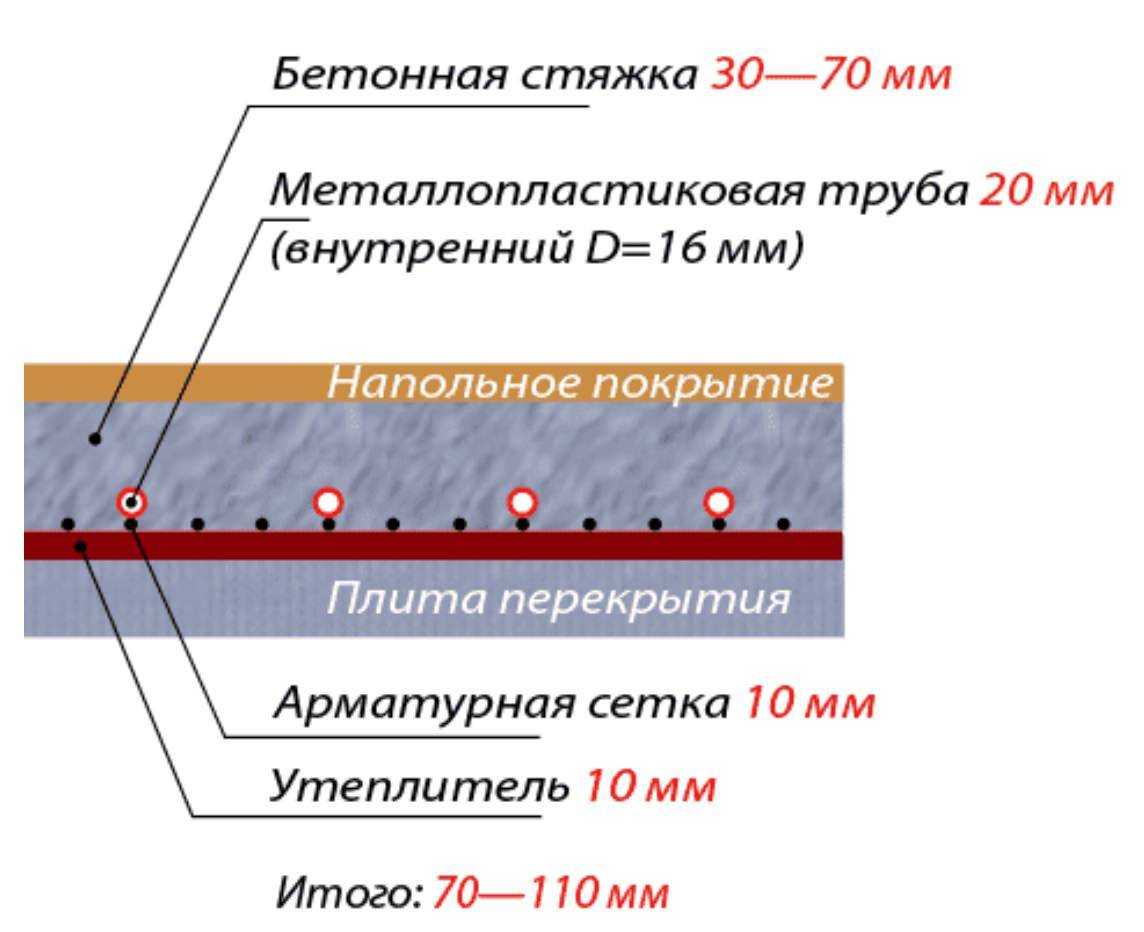

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.

Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Виды смеси для заливки пола, преимущества и недостатки

Теплый пол у себя дома хотят иметь практически все, он может выступать хорошей альтернативой центральному отоплению. Если у вас нет навыков строительного дела, лучше не выполнять работы своими руками, а воспользоваться услугами специализированных компаний, но, даже в этом случае, нужно иметь общее представление как выполняются процессы, чтобы контролировать работников.

Смеси для стяжки теплого пола

Есть несколько разновидностей смеси для стяжки теплого пола:

мокрая;
полусухая;
самовыравнивающаяся.

Чтобы решить, чем залить теплый водяной пол, следует сопоставить преимущества и недостатки всех материалов. Бетон или мокрая стяжка. В ее основе цемент и песок – это традиционный вариант смеси, но для увеличения эксплуатационных характеристик теплого пола используют дополнительные компоненты.

Как сделать стяжку теплого пола

Основным преимуществом этой смеси является простота приготовления – ее можно сделать своими руками. Это еще и самый дешевый вариант – стоимость компонентов невелика, поэтому подойдет людям с ограниченным бюджетом. Среди недостатков можно выделить следующие:

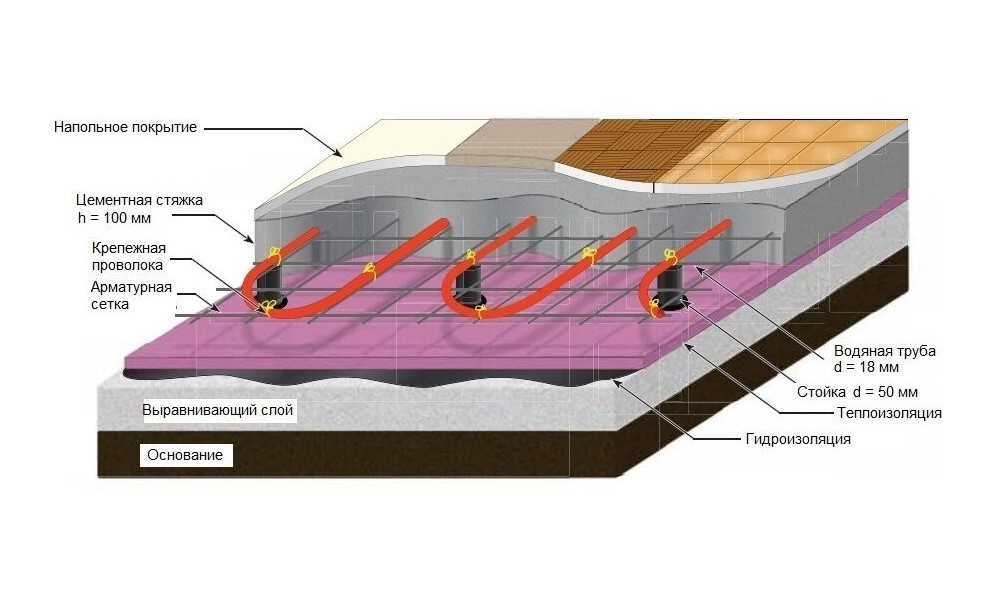

Схема заливки бетонной стяжки для теплого пола

долго сохнет;
более низкая прочность, в сравнении с аналогами, но этот показатель можно изменить, включив в состав пластификаторы, например:
- PL 10460 (ГорМакс);
- Uponor Multi;
- RUTHERM S (Rehau);
трудоемкий процесс замеса состава.

Полусухая стяжка – также имеет в своем составе цемент, требует гораздо меньшего количества воды. Обязательным компонентом является фиброволокно и полимерные добавки.

Проверка качества полусухой стяжки смонтированной поверх системы тёплого пола

Преимущества:

Подготовительный этап полусухой стяжки

полусухая стяжка не дает усадки за счет небольшого количества воды;
более прочная, чем бетонный состав, поскольку не имеет пор в структуре;
более высокие показатели звукоизоляции, за счет малого количества воздуха;
полимерные компоненты обеспечивают более высокую морозоустойчивость, небольшой коэффициент водопоглощения;
быстро сохнет.

Среди недостатков можно выделить:

Полусухая стяжка на водяной теплый пол

более высокую стоимость, чем бетонный состав, но есть возможность сэкономить, изготавливая раствор своими руками;
необходим бетоносмесительный агрегат для качественного перемешивания всех компонентов;
за счет менее пластичной структуры, возникают сложности с выравниванием поверхности, могут образовываться пустоты, которые снижают прочность покрытия.

Самовыравнивающиеся смеси могут быть двух видов:

на основе цемента;
на основе гипса.

Они приобретают все большую популярность, благодаря своим преимуществам:

Устройство бетонной стяжки с финишной самовыравнивающей смесью

более пластичные, равномерно растекаются по всей поверхности и выравниваются под собственным весом;
быстро сохнут – некоторые составы, например, Скорлайн FK48 R (Основит), позволяет ходить по полу уже через два часа после нанесения;
имеют повышенные характеристики прочности, морозоустойчивости, звукоизоляции.

Среди недостатков можно выделить следующие:

необходимость использования специальной техники для подачи раствора;
нужно приобретать готовые сухие смеси, нет возможности их изготовления самостоятельно;
более высокая стоимость материала.

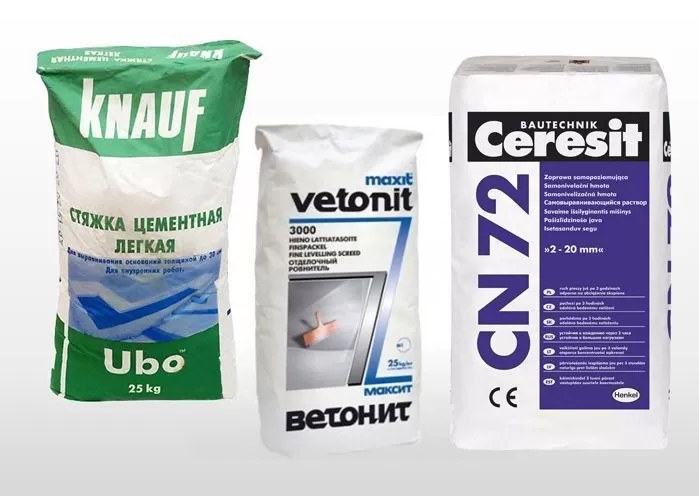

Самовыравнивающаяся смесь

Необходимые инструменты и материалы для работы

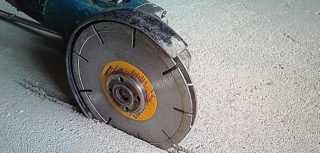

Болгарка с двумя дисками для штробления бетона

Перед укладкой системы нужно подобрать соответствующие инструменты и материалы. Мастеру потребуется пленка для гидроизоляции, тепловой изолятор, демпферная лента, бетонная смесь и специальный состав для выравнивания основания. В зависимости от типа системы необходимы такие инструменты:

Водяной обогрев. Нужна газовая горелка, резак для труб из металлопластика, труборез. Для укладки элементов применяется армирующая лента, коллектор, смесительный узел.
Инфракрасный пленочный. Требуется перфоратор, разводные ключи, строительный уровень, контактные зажимы, изолента, плоскогубцы. Также нужен тепловой отражатель, который укладывается под пленкой, термодатчик, регулятор, электропроводка, строительный скотч, чтобы клеить стыки гидроизоляции.
Кабельный. Нужен толстый провод, муфты для соединения, плиточный клей, гофрированная трубка для изоляции кабеля.

Особенности заливки пола с обогревом

Перед заливкой проводят гидравлические испытания. Внутри труб в процессе обустройства стяжки нужно поддерживать давление, равное 0,3 МПа.

Чтобы бетонное основание получилось качественным, следует знать, каким раствором залить теплый пол лучше. Рекомендуется использовать для замеса цемент М400 и пластификатор.

Только через один месяц после заливки допустимо приступать к тепловому испытанию трубопровода. Сначала нагрев теплоносителя не может превышать 25 градусов. Потом температуру повышают ежедневно на 5 градусов до тех пор, пока этот параметр не будет нужной величины.

Вариант 3. Полусухая стяжка на теплоотражающие плиты

Для упрощения работ по устройству теплого пола, фирмы стали выпускать специальные плиты примечательных конструкций. Эти плиты с одной стороны являются готовыми каналами для укладки кабеля или труб теплого пола, с другой стороны, принимают на себя часть эксплуатационной нагрузки и создают слой теплоизолятора.

В таком варианте теплого пола, обычно делается полусухая стяжка, на основе цементно-вяжущих смесей с добавлением пластификаторов. Лучшее качество такой стяжки можно добиться, используя готовые смеси ровнителей для теплых полов или покупая готовые полусухие смеси заводского изготовления.

Плюсы и особенности полусухой стяжки

Полусухая стяжка не требует армирования и сохнет гораздо быстрее мокрых стяжек.
Полусухая стяжка укладывается с демпферной лентой.
Толщина стяжки должна обеспечить укрытие труб (кабеля) теплого пола слоем 40-60 мм.

Минусы

Однако, полусухая стяжка, пористая и в конструкции теплого пола будет значительно повышать его инерционность;
Кроме этого, полусухая стяжка требует серьезных профессиональных навыков, что осложняет рекомендовать её для самостоятельного применения.

Технология заливки

Подготовка к работе

Перед тем как начать заливку своими руками, необходимо подготовить помещение. Учтите, что температура воздуха в квартире во время проведения работ должна колебаться в пределах от + 5 до + 25 градусов Цельсия. Естественно, основание нужно очистить от мусора и пыли. В противном случае раствор может лечь неравномерно, и у него будет плохая адгезия с поверхностью. Постарайтесь устранить все щели в основании. В случае надобности произведите черновую завивку основания.

Заливать раствор нужно только после того, как все контуры теплого пола будут уложены и проверена его работоспособность.

Во время подготовки нужно учитывать возможность расширения бетонной смеси под воздействием перепада температуры. Чтобы избежать растрескивания раствора после высыхания, необходимо обустроить деформационные швы. Для этого вы можете применить специальную демпферную ленту или жесткий утеплитель, толщина которого составляет не менее 1 см. Такой компенсационный шов следует сделать на всю глубину стяжки.

На фото показана укладка демпферной ленты перед стяжкой. Деформационные швы устраиваются также и в проходах между комнатами

Заливка теплого пола должна производиться только после тщательной подготовки основания. Перед использованием состава не забудьте проверить систему на работоспособность и отсутствие дефектов.

Что необходимо для обустройства стяжки?

Для работы вам понадобятся такие материалы:

Цементный раствор или сухая смесь.
Армирующая сетка или укрепляющий состав.
Гидроизоляция.
Утеплитель.
Крепежные элементы.
Емкость для размешивания раствора.
Строительный миксер или дрель со специальной насадкой.
Шпатель для разравнивания смеси.
Плитка или другой отделочный материал для финишной обработки поверхности.

Армирующая сетка не должна иметь слишком маленькие ячейки. Плитка под теплый пол используется чаще всего. Естественно, выбирать этот материал тоже необходимо правильно. Укладывать его можно своими руками, соблюдая технологию выполнения работ.

Особенности заливки

Теплая стяжка обустраивается в несколько этапов:

1. Укладка гидроизоляционной пленки, толщина которой обычно составляет 250 микрон. Стелятся полотна внахлест (20 см) друг на друга, а также с припуском на стену. Все стыки зафиксируйте армирующим скотчем.
2. Монтаж утеплителя. Это тоже делается своими руками. Лучше использовать специальный материал с алюминиевым отражателем, который будет направлять тепло вверх.
3. Закрепление демпферной ленты. Она фиксируется по краям, а также разделяет большую площадь на части.
4. Укладка монтажной сетки. Именно на ней монтируются элементы теплого пола.
5. Установка уровневых маяков. Они позволят налить раствор правильно и ровно.

Приготовление и заливка смеси. Состав нужно разводить так, как указано в инструкции на упаковке. В противном случае он может получиться слишком жидким или чересчур густым.
При надобности, слой можно укрепить армирующей сеткой. Она предотвращает повреждение стяжки после высыхания. Сетка обязательна, если слой имеет большую толщину.
Через сутки подсохший состав нужно будет накрыть полиэтиленом и оставить на 7 дней.

Если вы заливаете водяной теплый пол, то в трубах в этот момент должно быть давление.

Через пару недель после заливки раствора вы сможете укладывать плитку.

Монтаж водяного теплого пола под стяжку

Монтаж водяного пола начинают с установки коллектора, затем выполняют укладку труб

Укладку теплого водяного пола в стяжку нужно начинать после предварительной подготовки проекта. Рассчитывается теплоотдача системы, длина труб, а также шаг монтажа. На этом же этапе подбирается чистовая отделка.

Подготовка

Сначала нужно определить место расположения распределительного шкафа, подвести к нему магистральные трубопроводы. Если устанавливается система автоматического контроля, для прокладки проводов прорезаются штробы в стенах. Если основание представляет собой грунт, его нужно убрать и залить черновую стяжку. Поверхность должна быть чистой и ровной (перепад по высоте не должен превышать 5 мм на 1 м).

Гидроизоляция

Если на систему будет попадать влага, ее эффективность снизится, поэтому процесс укладки гидроизоляции обязателен. Для этого используется толстая полиэтиленовая пленка. В месте соединения пола и стены прокладывается демпферная лента, толщина которой составляет 0,6-1,2 см.

Укладка труб

После укладки труб проводится их опрессовка в течение 3 — 4 дней, после чего пол заливается бетоном

Монтаж труб осуществляется после укладки теплоизолятора — пенополистирола. Трубы крепятся на самом пенопласте, якорными скобами или на армирующей сетке. Самая распространенная схема монтажа — улитка. Максимальная длина контура составляет 80 м

Подключать трубы к коллектору нужно осторожно, ничего не перепутав. На этом этапе в систему запускается вода и проверяется ее работоспособность

Если прогрев равномерный, можно осуществлять заливку.

Заливка стяжки

Стяжка под теплый пол заливается цементно-песчаной смесью. Минимальная толщина стяжки – 3 см от верхнего края труб, оптимальное давление в которых составляет 6 бар. Нельзя сушить слой при помощи нагревательных приборов. Запустить систему можно будет после того как стяжка наберет прочность – через 28 дней.

Чистовой пол

В качестве чистовой отделки используется плитка, ламинат или другие материалы. Их выбор осуществляется еще на этапе составления проекта.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

сухая;
полусухая;
мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Подготовка к заливке чистовой стяжки для теплого пола

Уложенные трубы петель теплого пола нужно защитить от механических повреждений досками, щитами и т. п., т. к. во время заливки вам придётся перемещаться в помещении, таская раствор и пр.

Трубы, подводящие теплоноситель к коллектору, желательно теплоизолировать толщиной 6-9 мм. И если таковые трубы пластиковые, то их желательно «прятать» в плинтусах, штробах, шахтах, в каналах, сделанных в теплоизоляции пола. Открытая прокладка допустима там, где исключены механические и прочие повреждения, в том числе и прямыми солнечными лучами.

Перед бетонированием нужно сделать (на бумаге) схему уложенного трубопровода с точным указанием осей труб, — чтобы при дальнейших работах не повредить трубу (например, нужно будет просверлить в полу). Для крепления строительных конструкций к полу в стяжке устанавливаются пробки, дюбели или закладные детали.
