Как запаять газовую колонку: медный, латунный теплообменник (радиатор)

Конденсационные и конвекционные приборы

Двухконтурные газовые котлы могут работать по двум принципам:

Принцип работы газового конвекционного агрегата заключается в выделении пара от сгорания газа, который в дальнейшем выводится через систему отвода продуктов сгорания. А вот конденсационные модели работают иначе. Они имеют дополнительную камеру сгорания, в которую поступают отработанные пары от горения топлива. Там они еще подогреваются до определенной температуры, а далее нагревают вторичный теплообменник. Вторичный теплообменник предназначен для контура горячего водоснабжения.

Что касается, конвекционного принципа работы котла то он проще и легче в управлении. Так как пар выходит в дымоход, то конденсат не образуется внутри, а значит и минимальные шансы образования коррозии. Конденсационные котлы имеют показатель КПД выше, так как есть в комплектации дополнительная камера сгорания.

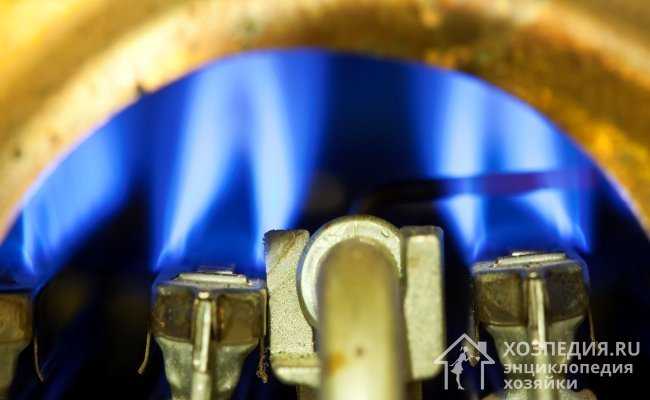

Чистка газовой горелки

Конструктивно газовая горелка сделана таким образом, что за счёт свободного движения нагретых газов в камере сгорания вверх к теплообменнику создаётся дополнительная тяга. Кислород она забирает через специальные отверстия в корпусе. Вместе с воздухом поднимается и пыль, которая осаждается внутри горелки и мешает свободному движению воздуха.

Если вы заметили, что в горелке появилось жёлтое пламя и она начинает коптить — это свидетельствует о нехватке кислорода. Если газовая колонка находится в ванной, туалете или в другом закрытом помещении побеспокойтесь о свободном доступе извне свежего воздуха. Чтобы добраться к горелке надо снять кожух в соответствии с инструкцией производителя. Осмотрите её, возможно для чистки хватит пылесоса. Если пыль начала подгорать и осаждаться на форсунках придётся чистить горелку с применением абразивных материалов.

Самостоятельная чистка теплообменника газовой колонки

При длительной эксплуатации медный теплообменник может покрыться окисью меди с сажей. Это подтверждается зелёным цветом снаружи. Уж если дошло дело до чистки теплообменника его необходимо чистить как изнутри, так и снаружи.

Перед тем как браться за химическую обработку теплообменника:

• Выровняйте пластинки на трубках так, чтобы между ними было одинаковое расстояние и очистите от нагара сажи. Для этого используйте тонкую проволоку или пластинку подходящей толщины.
• Очистите пластины от сажи механическим способом. Если очистить вручную механическим способом не удастся примените пескоструйный аппарат. Он отлично и быстро справляется со снятием накипи. Этот инструмент чаще всего находится на станциях технического обслуживания автомобилей.
• Для растворения накипи солей кальция внутри трубы теплообменника для промывки используйте лимонную кислоту. Приблизительно 100 грамм на пол-литра воды.
• Для снятия нагара и зелёного налёта окисла меди снаружи примените соляную кислоту низкой концентрации 2-5% или готовые средства для чистки теплообменников.
• Проверьте в техническом паспорте из какого материала сделан теплообменник. В большинстве случаев он медный, но в дешёвых водонагревателях может быть и стальным.
• Для промывания теплообменников можно применять: уксусную, сульфаминовую, ортофосфорную, кислоты. Купите готовое средство, например, «Detex». Современные средства, кроме растворения солей кальция внутри труб, образуют на их поверхности защитную плёнку.

Как промыть газовую колонку, не снимая её со стены и не разбирая. Смотрите на этом видео:

Способы пайки

Существует три основных способа пайки теплообменника в газовой колонке. Они отличаются применяемыми инструментами.

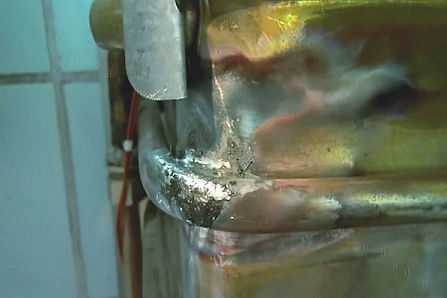

С помощью паяльника

В данном случае для пайки понадобится хороший паяльник, мощностью более 100 Вт, припой и флюс. В первую очередь, на место пайки наносится флюс – специальная паста, канифоль или аспирин. Этот компонент позволяет очистить поверхность от окиси, чтобы припой распределился равномернее.

Далее медную трубку разогревают паяльником и постепенно наносят на нее припой. Желательно, чтобы припой расплавлялся от горячей поверхности трубы, а не при соприкосновении с паяльником.

Слой припоя должен достигнуть 1-2 мм, чтобы место пайки выдержало давление теплоносителя в контуре.

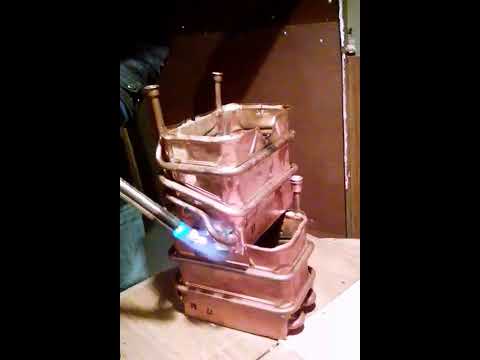

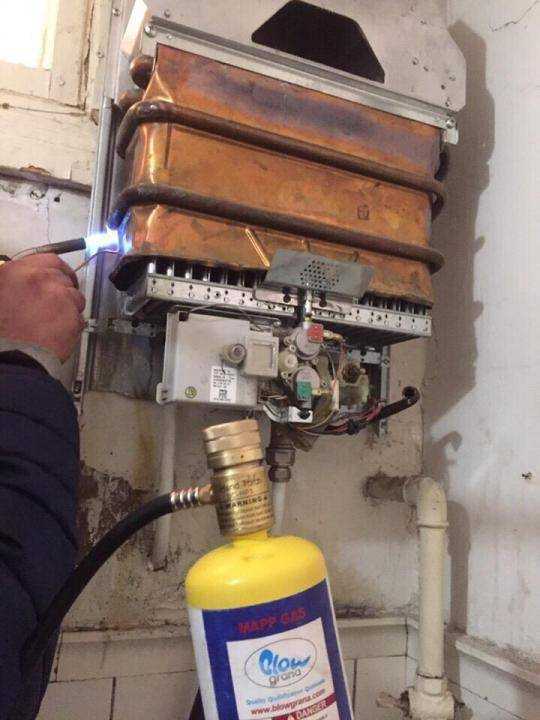

Газовая горелка

Для пайки дыр в теплообменнике таким способом потребуется горелка, баллон со сжиженным газом, припой и флюс. После подключения горелки ее поджигают, регулируют интенсивность пламени – оно не должно быть высоким, чтобы не повредить элементы теплоносителя газовой колонки во время пайки.

Свищ в медной трубе подсушивают горелкой, чтобы устранить остатки влаги. Наносят флюс (обычно это порошок буры). Затем начинают постепенно прогревать саму трубу, чтобы наносимый далее припой начал плавиться.

По завершении пайки остатки флюса тщательно удаляют, чтобы он не разъедал поверхность трубы теплообменника.

Холодная сварка

При использовании химического способа пайки при помощи холодной сварки желательно воспользоваться таким материалом, который сохранит прочность и не расплавится при соприкосновении с горячей водой. В противном случае, в пластинчатом паяном теплообменнике вновь образуется свищ, и работу придется начинать сначала.

При работе с холодной сваркой требуются перчатки для защиты рук. Немного вещества следует размять в руках примерно в течение 3 минут. Когда сварка начнет затвердевать, заплатку прикладывают к месту протечки и плотно прижимают до тех пор, пока она не схватится окончательно.

В тех случаях, когда теплообменник потек сразу в нескольких местах, либо свищи очень большие, желательно припаять заплатку из пластинки меди или же отрезка медной трубки.

Профилактика образования накипи

Причиной образования накипи служит не только жёсткая вода, но и высокая температура её нагрева. Чем выше температура, тем быстрее образуется твёрдый осадок внутри труб теплообменника. Критической отметкой считается 75 градусов и выше. Конечно, для бытовых целей такой нагрев не требуется. Чтобы принять душ, помыть посуду или постирать вручную, достаточно нагреть воду до 40−45 градусов. Поэтому, если прибор перегревает воду и её приходится постоянно разводить холодной, рекомендуется переустановить настройки газового нагревателя.

Некоторые домашние умельцы самостоятельно просверливают запальник прибора, увеличивая тем самым скорость нагрева потока воды. Кроме того, при просверлённом запальнике газ загорается даже при слабом напоре. Однако следует учитывать, что такие переделки могут быть очень опасны, к тому же фирмы производители не будут выполнять ремонт переделанной колонки по гарантийным обязательствам.

Напор можно улучшить, поставив повышающий, или циркулярный, насос. И нагреватель не пострадает, и водоснабжение улучшится. Прочистка потребуется реже, если использовать устройства для снижения жёсткости воды и современные фильтры.

Периодическая чистка газовой колонки своими руками значительно продлит срок службы агрегата, снизит риск поломки деталей внутри системы, защитит помещение от сажи и запаха гари, увеличит эффективность работы. Поэтому владельцу не стоит пренебрегать этой процедурой

Важно лишь действовать аккуратно, соблюдать меры безопасности и, при необходимости, обращаться за помощью к специалисту

Промывка колонки от накипи.

После того как сняли кожух с газовой колонки, перекрываем подачу воды на входе и открываем любой из кранов горячей воды поближе к колонке. Далее от теплообменника проточного водонагревателя откручиваем подающую трубку, и отводим её немного в сторону. Теплообменник медный и трубка нам позволит это сделать без труда. Как только вы открутите с теплообменника гайку, вода из теплообменника начнет уходить — кран открыт, воды сливаем немного, примерно литр. Если быть точным можете найти в паспорте колонки объем воды в теплообменнике и слить чуть больше.

Далее поступаем так: одеваем шланг на вход теплообменника, поднимаем его повыше колонки, в шланг вставляем воронку и в нее тонкой струйкой вливаем приготовленный раствор. Лейте потихоньку, иначе может начаться реакция, и раствор вытолкнет назад. В растворе присутствует соляная кислоты, она может привести к ожогам. Особенно оберегайте глаза.

Раствор антинакипина должен остаться в теплообменнике на пару часов. Если вы не отключали газ, а мы вам это не рекомендовали делать, можно прогревать раствор на горящем запальнике. Реакция пойдет быстрее, времени потребуется меньше.

Под кран подставьте пластмассовое ведро или тазик, и открываете подачу воды в колонку. Только потихоньку. Посмотрите, что выходит из шланга. Если шлама много и напор после промывки неплохой, значит, все прошло удачно, если нет, повторите всю процедуру промывки еще раз. Но в случае применения антинакипина, это вам врятли придется делать. Если вы не нашли антинакипин, можно использовать 100-граммовую упаковку лимонной кислоты, растворив ее предварительно в 500 мл воды. Говорят, что неплохо удается промывка девяти процентным уксусом. Но мы, честно говоря, другие растворы не пробовали.

Все дело в том, что в газовой колонке есть кроме теплообменника и другие детали. Сам теплообменник медный и ему ничего не будет, а вот так называемый редуктор обычно алюминиевый, вы его можете испортить. Поэтому если не найдете антинакипин, с другими растворами по нашей технологии не экспериментируйте, лучше снимите теплообменники и промойте его отдельно.

От чего забивается накипью теплообменник?

Конечно, при полной разборке теплообменника газовой колонки придется сделать много лишней работы, но так вы его точно не испортите. Промывать проточную часть водонагревателя газовой колонки можно и другими растворами, мне например, рассказывали, что неплохо отмывает накипь Пепси Кола, так что если есть желание, экспериментируйте, особенно если у вас свой дом и имеется возможность использовать бытовой антифриз. Удачи!

Способы и средства очистки

В инструкции обязательно подробно описаны правила очистки составляющих прибора, отступать от которых может быть опасно для жизни. Если в процессе удаления накипи или гари случилось повреждение одного из элементов устройства, и произошла утечка газа, необходимо незамедлительно обратиться в аварийную газовую службу.

Перед тем как приступить к процедурам по очистке колонки необходимо перекрыть доступ к газу и воде

Если взвесив все за и против, вы приняли решение о самостоятельной чистке прибора, предлагаем ознакомиться с промышленными препаратами и народными средствами, которые позволят эффективно избавиться от загрязнений.

На видео ниже можно подробнее посмотреть, как промыть радиатор водонагревателя с помощью лимонной кислоты:

Перед началом работ обязательно отключите подачу газа и воды.

Своими руками можно почистить:

• горелку от сажи и нагара;
• внутренние детали от пыли;
• теплообменник от накипи;
• водопроводные трубы.

Основные средства очистки:

Проблема	Народный рецепт	Промышленное средство
Накипь в теплообменнике	Водный раствор лимонной кислоты (100 г вещества на 0,5 л горячей воды)	Calgon, «Антинакипин»
Нагар на теплообменнике	Раствор из столового уксуса и теплой воды (1:3)	7-10%-й раствор соляной кислоты
Пыль на внутренних деталях	Теплый мыльный раствор	Обычный бытовой пылесос

Удаление накипи

Устранить накипь можно с помощью химических препаратов, следуя рекомендациям производителя, а также народными средствами.

В случае если выбран второй вариант, необходимо придерживаться следующего порядка действий:

• отключаем устройство от газа и воды;
• отсоединяем теплообменник, снимаем его со стены, сливаем воду;
• с помощью груши или шприца в трубы теплообменника заливаем очищающее средство (раствор соды или уксуса);
• затем деталь целиком погружаем в глубокий таз с этой же смесью и оставляем на несколько часов.

После того как загрязнения будут полностью устранены, теплообменник подключают обратно и запускают колонку. Напор воды окончательно очистит внутреннюю поверхность труб, сделав их идеально чистыми.

Теплообменник – важная деталь водонагревательного устройства, которая обеспечивает передачу тепла от сгоревшего газа к воде

Очистить теплообменник можно и без демонтажа. Для этого снимают переднюю панель и отсоединяют устройство от шланга, подающего воду. После чего через входное отверстие в трубы заливается очищающий раствор. В таком виде устройство оставляют на 2-3 часа, после чего жидкость сливают и возвращают все на место.

Устранение сажи и копоти

Очистить поверхность деталей от сажи, не разбирая колонку, можно всего за несколько минут. Для этого необходимо придерживаться следующего порядка действий:

• перекрыть газ и снять переднюю часть корпуса;
• протереть внутренние детали влажной тряпкой или пропылесосить;
• собрать колонку обратно.

Из видео, размещенного ниже, вы узнаете, как быстро и эффективно очистить горелки от сажи:

Очистка форсунок

Если колонка начала гореть слабо, скорее всего, засорилась форсунка. Найти ее можно на газовом коллекторе вблизи датчика давления. Для очистки используют тонкую проволоку или жесткую щетку.

После того как работы будут окончены, необходимо обязательно проверить колонку и исключить вероятность утечки газа. Для этого смазывают горелку мыльным раствором и смотрят, чтобы не было пузырьков.

Если форсунки засорились, газ начинает гореть слабее и устройство перестает нагревать воду

Чистка водоприемного узла

Кроме водонагревательной части любая газовая колонка оснащена водоприемным узлом, главная задача которого – предотвращение попадания крупных твердых частиц в теплообменник. С течением времени происходит загрязнение сетчатого фильтра и мембраны, которая отвечает за автоматическую подачу газа при включении воды.

Чтобы очистить водоприемник, необходимо:

• извлечь его из корпуса колонки;
• промыть фильтр под струей холодной воды;
• провести осмотр мембраны на наличие искривлений и выпуклостей (если имеются дефекты, мембрану необходимо заменить на новую).

После исследования и промывки все детали устанавливаются на место, а водоприемник закрывается крышкой.

Профилактика загрязнений

В первую очередь, загрязнения появляются по причине низкого качества водопроводной воды и температуры ее нагрева. Чем она выше, тем больше происходит выделение солей и минералов.

Эффективность и долговечность работы зависит от пользователя. Необходимо правильно настроить температурный режим. Например, для мытья посуды будет достаточно +45 °С. При такой температуре накипь образуется не так быстро, поэтому чистку нужно будет проводить реже.

Важно соблюдать советы:

1.  Если использовать газовую колонку правильно: когда вода не слишком жесткая, а нагрев не превышает 80 градусов, достаточно чистки раз в год или два.
2.  Применение агрессивных химических соединений приводит к появлению повреждений.
3.  Слишком слабые препараты не могут справиться с толстым слоем накипи.
4.  Некоторые ингредиенты опасны для здоровья, особенно их испарения. Поэтому нужно использовать защитную одежду.
5.  Качественные и специализированные приборы для очистки стоят дорого.

Чтобы избежать проблем, следует уделить внимание качеству водопроводной воды. Очистить и умягчить ее можно с помощью фильтров

Это недешевое удовольствие, но обеспечивает оптимальную работу оборудования.

Меры по предотвращению поломки котла

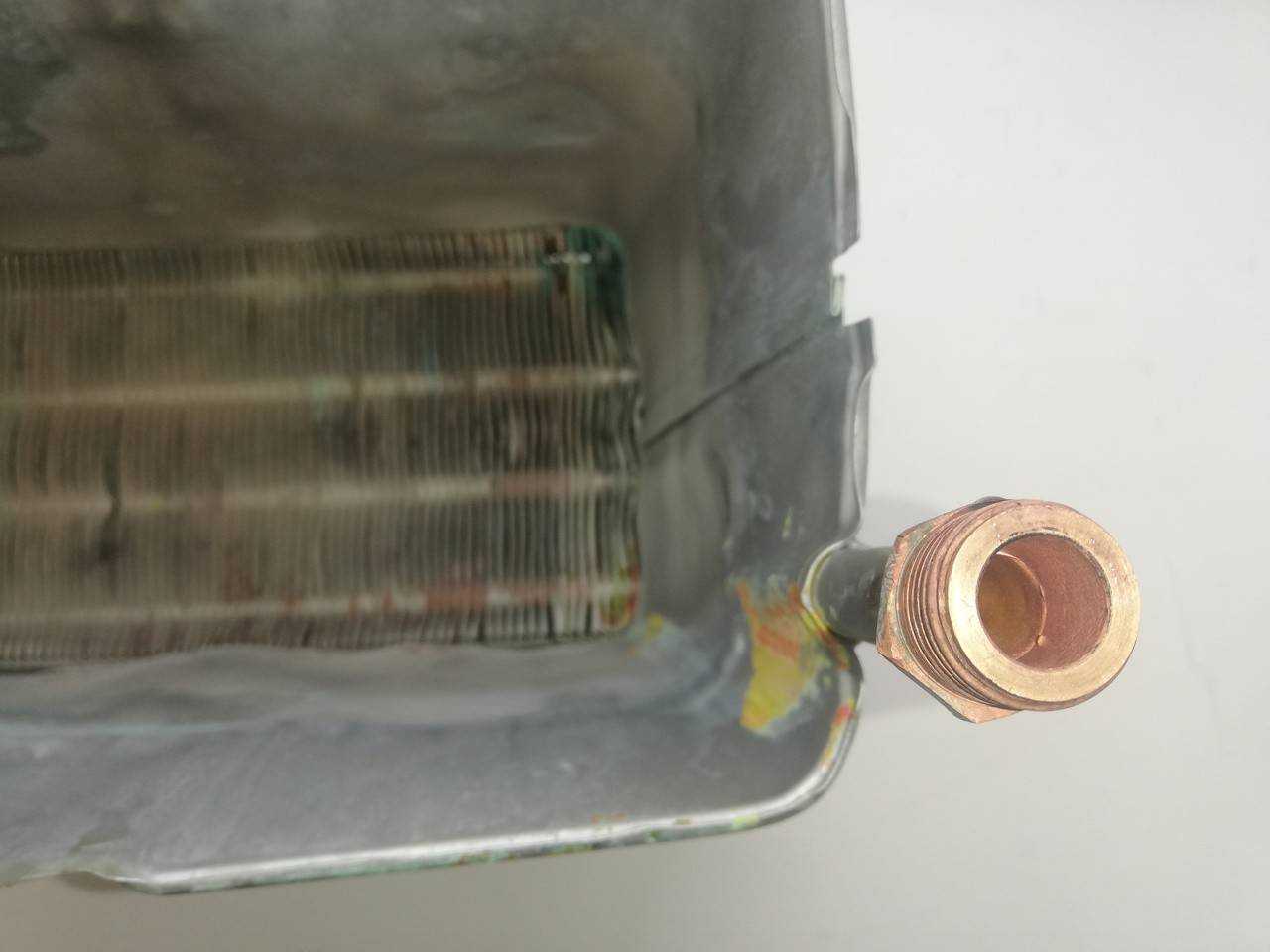

Ремонт фланцев

Иногда пайка может потребоваться медным патрубкам, расположенным на стыке водопровода с выходной трубой теплообменника. В данном случае можно воспользоваться кусками медной трубы с фланцами и накидными гайками-американками – их обычно применяют для монтажа системы подачи воды из медных труб.

Если в наличии прямые отрезки трубы, дорабатывать их не нужно, а вот изогнутые куски нужно обрезать. На месте изгиба отпиливают кусок трубы с фланцем. Расширенный участок трубы, расположенный с другой стороны, также нужно отпилить. Он будет использован впоследствии как соединительное кольцо.

Теперь нужно отрезать треснувший фланец с патрубка на газовой колонке. Его длина должна соответствовать заготовленной заранее трубке с новым фланцем.

Прежде чем начинать дальнейшую стыковку, стоит убедиться, что элементы совмещаются между собой свободно – патрубок теплообменника входит в кольцо с некоторым зазором.

Чтобы улучшить сцепление, перед пайкой поверхность трубки и кольца рекомендуется зашлифовать мелким наждаком до полного устранения слоя окиси. Поверх подготовленных участков паяльником мощностью 60-100 Вт наносят тонкий слой припоя, можно использовать оловянно-свинцовый ПОС-61. Флюсом в данном случае может быть как соляная кислота, гашенная цинком, так и канифоль или аспирин.

Начиная пайку трубки с фланцем, обратите внимание, чтобы место стыковки двух труб располагалось по центру соединительного кольца. В тех случаях, когда после нанесения слоя припоя на поверхность трубок, они не будут входить в кольцо, поверхность следует прогреть паяльником, чтобы расплавить припой

Проследите, что накидная гайка надета на трубку прежде, чем будет начата пайка.

Когда стыковка элементов завершена, и они расположились должным образом, пайку теплообменника завершают. Для этого зазоры между элементами заливают расплавленным припоем.

Способы пайки

Существует три основных способа пайки теплообменника в газовой колонке. Они отличаются применяемыми инструментами.

С помощью паяльника

В данном случае для пайки понадобится хороший паяльник, мощностью более 100 Вт, припой и флюс. В первую очередь, на место пайки наносится флюс – специальная паста, канифоль или аспирин. Этот компонент позволяет очистить поверхность от окиси, чтобы припой распределился равномернее.

Далее медную трубку разогревают паяльником и постепенно наносят на нее припой. Желательно, чтобы припой расплавлялся от горячей поверхности трубы, а не при соприкосновении с паяльником.

Слой припоя должен достигнуть 1-2 мм, чтобы место пайки выдержало давление теплоносителя в контуре.

Газовая горелка

Для пайки дыр в теплообменнике таким способом потребуется горелка, баллон со сжиженным газом, припой и флюс. После подключения горелки ее поджигают, регулируют интенсивность пламени – оно не должно быть высоким, чтобы не повредить элементы теплоносителя газовой колонки во время пайки.

Свищ в медной трубе подсушивают горелкой, чтобы устранить остатки влаги. Наносят флюс (обычно это порошок буры). Затем начинают постепенно прогревать саму трубу, чтобы наносимый далее припой начал плавиться.

По завершении пайки остатки флюса тщательно удаляют, чтобы он не разъедал поверхность трубы теплообменника.

Холодная сварка

При использовании химического способа пайки при помощи холодной сварки желательно воспользоваться таким материалом, который сохранит прочность и не расплавится при соприкосновении с горячей водой. В противном случае, в пластинчатом паяном теплообменнике вновь образуется свищ, и работу придется начинать сначала.

При работе с холодной сваркой требуются перчатки для защиты рук. Немного вещества следует размять в руках примерно в течение 3 минут. Когда сварка начнет затвердевать, заплатку прикладывают к месту протечки и плотно прижимают до тех пор, пока она не схватится окончательно.

В тех случаях, когда теплообменник потек сразу в нескольких местах, либо свищи очень большие, желательно припаять заплатку из пластинки меди или же отрезка медной трубки.

В какой колонке хороший теплообменник

Выше описывалось, что как стальной, так и медный калориферы имеют свои сильные и слабые стороны. Сравнение теплообменников показало, что каждый вид змеевика оптимально подходит для своих определенных задач и целей

Единственное важное условие. Не стоит покупать дешевый водонагреватель

Меньшая стоимость связана с экономией на себестоимости змеевика. Для этого уменьшают толщину стенок калориферов и трубок, что приводит к их быстрому прогоранию, добавляют различные примеси (укорачивающие срок эксплуатации по крайней мере на треть), используют дешевые марки нержавеющей стали, непригодные для бытовых целей. Последним особенно «грешат» китайские компании.

Ниже приводятся два списка газовых бойлеров с медными и нержавеющими теплообменниками. Указанные модели колонок доказали свою надежность, имеют высокое качество сборки и пользуются популярностью отечественного потребителя.

• Zanussi GWH 10 Fonte

Electrolux GWH 265 ERN NanoPlus

Oasis Glass 20TG

Gorenje GWH 10 NNBW

Baxi SAG3 100

Каждый из перечисленных проточных и накопительных водонагревателей подходит для бытового применения, удобен в эксплуатации, отличается экономичностью и надежностью.

Отличия моделей

Обратите внимание, что различные модели газовых колонок могут существенно отличаться по своей конструкции – это нужно учесть, если планируется самостоятельный ремонт водонагревателя. Так, китайские газовые колонки марки Вектор не стоит паять вообще

Дело в том, что радиаторы в них сформированы из очень тонких медных трубок, в которых в процессе пайки образуются новые свищи. Таким образом, если в вашем распоряжении дешевая колонка, теплообменник в ней лучше всего заменить новым, а не ремонтировать.

С точки зрения надежности и качества, в числе лучших представителей колонок можно назвать изделия марки Оазис от немецкого производителя. В них установлены теплообменники, которые отличаются долгим сроком эксплуатации. Поскольку комплектующие для такого оборудования стоят достаточно дорого, ремонт будет целесообразен. Пайка утечек на теплообменнике колонки Оазис позволит использовать ее еще долгое время.

В среднем ценовом сегменте расположились газовые колонки шведской фирмы Электролюкс и отечественные Нивы. В таких изделиях устанавливают теплообменники с антикоррозийной защитой, пайка которых позволит существенно продлить их срок службы.

Накипь

Вода в наших трубах не всегда радует чистотой и качеством. Поэтому со временем теплообменник может обрасти накипью. В результате вода не успевает нагреваться до нужной температуры и может подаваться под меньшим напором. Еще один признак заросших труб – частое отключение или же отказы срабатывания колонки.

Оставлять запальник включенным не рекомендуется, так как он, хоть и не сразу, но тоже может нагреть воду до критической температуры образования накипи (+80 °С).

Если наросты в теплообменнике и патрубках уже образовались, такой ремонт газовой колонки своими руками выполнить будет несложно. Для работы понадобятся:

• рожковые ключи и отвертки;
• паронитовые прокладки (они отлично работают при любых температурах);
• средство для удаления накипи – Merloni, Антинакипин или другое.

Перед началом работ нужно перекрыть вентиль на входной трубе подачи воды, а кран открыть и спустить остатки. Снять фурнитуру и крышку корпуса, а затем отсоединить подающий патрубок теплообменника (на большинстве колонок это можно сделать ключом на 19). Стравить около литра воды, установить трубку на место и влить в нее столько же Антинакипина.

Вспоминаем свойства сообщающихся сосудов и берем длинный гибкий шланг, вставив в него обычную воронку. Как только вы поднимете этот конец выше радиатора, жидкость под собственным напором начнет перетекать в бачок теплообменника. Средство будет растворять накипь около двух часов, но можно ускорить этот процесс, потихоньку прогревая систему запальником.

Проверить эффективность работы можно, включив подачу воды. После того как через кран сольется жидкость с остатками накипи, напор должен стать получше. Если этого не произошло, повторяем процедуру очистки еще раз.
