Угольно-дровяной твердотопливный котел будерус (buderus)

Установка и монтаж твердотопливного котла отопления Buderus

естественной циркуляциейотопительного оборудования

Требования к установке котла подробно описаны в инструкции по эксплуатации. В частности, там указывается:

• Обвязку котла производят трубами диаметром G 1½, при подключении внешнего ТЭНа G2.
• Рабочая температура котла находится в пределах 60-90°С. Нагрев теплоносителя легко регулируется с помощью заслонок и рычагов переключателей.
• При установке соблюдают правила монтажа и рекомендации СП и ППБ, предъявляемые к самому устройству, системе дымоудаления и котельной.

Правильная установка и подключение оборудования увеличивают производительность и сроки эксплуатации, а также обеспечивают полное соответствие параметрам и характеристикам, заявленным производителем в технической документации.

Соблюдение требований к котельной

• Минимальная площадь для помещения, используемого под котельную – 12 м².
• В котельной должна присутствовать хорошая система вентиляции.
• Стены и потолки облицовываются негорючим материалом. Допускается укладка керамической плитки.
• Для энергозависимого оборудования, а также моделей, доукомплектованных электрическим ТЭНом, устанавливают автоматы вне здания.
• Под котельную используют помещения с хорошим естественным освещением.

Создание системы отвода дыма

дымовых газовследующие варианты

• Дымовая труба из утепленных нержавеющих – конструкцию отличают устойчивая тяга, возможность самостоятельного монтажа и срок службы, достигающий 10-15 лет. Пользуется популярностью благодаря доступной стоимости и небольшого веса.
• – оптимально подходит для твердотопливных агрегатов. Керамика не боится возгорания сажи, обеспечивает стабильную тягу в течение всего срока эксплуатации и практически полное отсутствие конденсата. При правильном подключении, задымление помещения от котла отсутствует.В качестве недостатков, можно выделить высокую стоимость и необходимость в изготовлении фундамента ввиду большого веса керамической конструкции.
• Кирпичный дымоход – еще один вариант системы дымоудаления, от которого постепенно отказываются. В качестве минусов можно выделить недостаточную герметизацию кладки, квадратное сечение, ухудшающее тягу.

Как показывает опыт эксплуатации котлов, работающих на твердом топливе, оптимальным решением для системы дымоотведения является керамическая и утепленная сэндвич труба. Диаметр дымохода рассчитывается в зависимости от общего объема топочной камеры. Минимальные требования указываются в инструкции по эксплуатации, предоставляемой заводом изготовителем.

Обеспечение нужд в ГВС

отопительные котлыдлительного горениянеобходимым количествомгорячей водыкосвенного нагрева

Помимо твердотопливных котлов, компания Будерус изготавливает бойлеры накопители Logalux. Емкости Logalux оптимально подходят для подключения к отопительному оборудованию, что обеспечивает быстрый и простой монтаж.Для бытовых потребностей выпускаются бойлеры с максимальной вместимостью до 400 л. Для промышленных целей, предусмотрены накопители с объемом до 6000 л.

Модельный ряд из чугуна и стали

Одинаково разделены по количеству серии котлов с чугунными теплообменниками и с остальными. Явных преимуществ у одного и другого материала нет. Учитывая их характеристики, логично, что сталь в большей степени подходит для пиролизных котлов длительного горения, где температура газов не превышает 200 оС на выходе топочной. Чугун востребован в печах с прямого горения и для создания долговечных теплообменников при сильном нагреве теплоносителя. При этом все равно весят гораздо больше стальных и чувствительны к резким перепадам температуры.

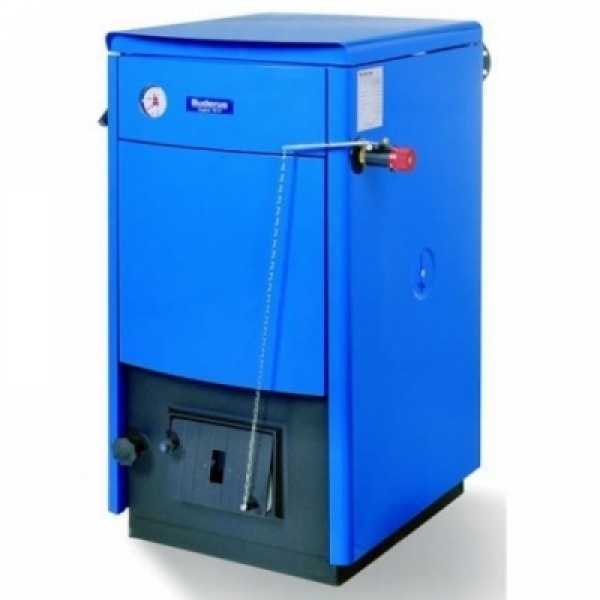

Logano S131

Схема устройства

Для небольшого частного дома адекватным вариантом является младшая модель из линейки твердотопливников Buderus Logano S131. На данный момент выпускается одна вариация с выходной мощностью 15 кВт. Назвать ее котлом длительного горения можно лишь отчасти. Конструкция и варианты настройки допускают при необходимости режим медленного горения или тления дров.

Основной посыл модели – надежность. Объем камеры сгорания 38 литров, при полной загрузке этого хватит минимум на два часа горения. Однако есть и нюансы, чтобы почистить колосник, его нужно демонтировать. В прошлой версии он хоть и был менее надежным, но устанавливался на выдвижном шасси. Котел зависит от качества дымохода, в плане выходной мощности и  безопасности. Что примечательно в модели, так это широкая дверца топочной, которая точно не создаст проблем с загрузкой топлива.

Logano S171 W

Полноценный пиролизный котел из стали. Разработан с учетом предыдущего опыта и на основе предыдущих моделей с улучшениями и дополнениями. Сталь не обеспечивает должной защиты и не удерживает тепло, потому используется шамотный кирпич с высокой теплоемкостью и стойкостью к прогоранию, при этом и металл используется толщиной в 5 мм. Производитель заявляет КПД до 89% включительно, естественно при соблюдении всех требований к монтажу и эксплуатации.

Заявлена беспрерывная работа в течение трех часов на одной заправке, хотя на практике это значение куда выше, до 7-8 часов.

За работой котла следит электронная автоматика, так что котел энергозависим. Однако это нельзя назвать недостатком, так как блок управления способен повысить эффективность, а главное безопасность котла. Опционально автоматика даже на телефон смс сбросит с указанием текущего состояния котла или с просьбой пополнить запас топлива.

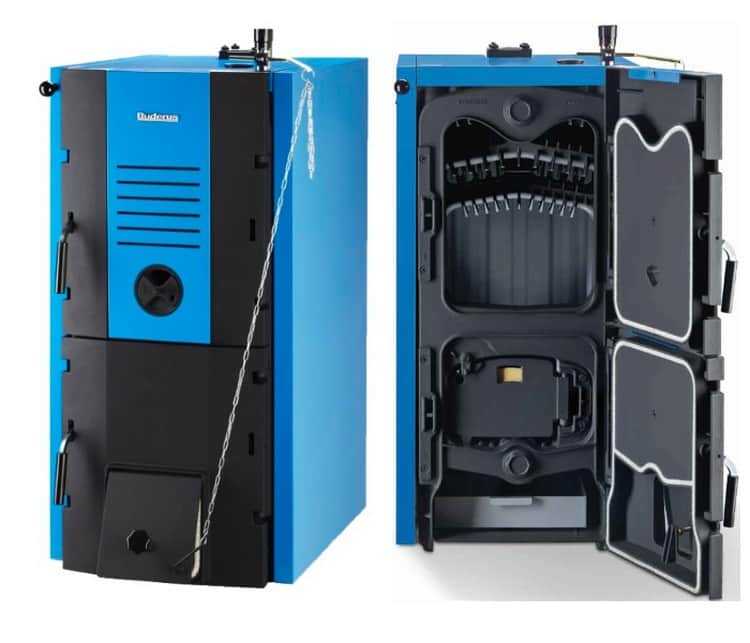

Logano G221(A)

Печь длительного горения с чугунным теплообменником. Тоже из разряда простых и надежных конструкций, призванных безостановочно снабжать частные дома и небольшие производственные площади до 400 кв.м. теплом.

Топить можно дровами, углем и коксом. Даже с учетом пиролиза как основного способа сжигать древесину рабочей температурой воды в теплообменнике остается 90°С. Однако КПД указан на уровне 78% и не выше. В первую очередь рассчитан на работу с гравитационным способом циркуляции воды, однако не имеет явных противопоказаний против установки циркуляционного насоса.

Позиционируется как универсальный котел, способный ужиться с другими аппаратами, работающими на газу или дизтопливе в качестве основного или вспомогательного источника тепла.

Модификация Logano G221(A) снабжена блоком автоматической подачи топлива, если речь идет о угле или пелетах. Это в разы повышает беспрерывный режим работы, не требующего внимания со стороны пользователя.

Logano S181 E

Пеллетный котел Buderus Logano S181 E длительного горения

Котел изначально предполагает наличие запасного бункера для автоматической подачи топлива. От одной загрузки углем работает до 50 часов, двое суток к нему можно даже не подходить. А в доме будет комфортно и тепло. О любых возможных неприятностях скажет автоматика, а при желании даже на телефон наберет и укажет, что именно не так, или похвастается, насколько эффективно он занят работой.

Принцип работы твердотопливного котла

Суть принципа работы можно описать следующим образом: топливо, заложенное в топку, при условии нормальной тяги дымохода сгорает, выделяя тепло. Это тепло нагревает воду, которая выступает теплоносителем и циркулирует в системе отопления, поддерживая комфортную температуру в помещении.

Современные производители предлагают в основном пиролизные котлы, которые более удобны в использовании.

Пиролизный котел

Принципы работы пиролизных котлов разных видов

Газогенерирующий или пиролизный котел имеет повышенное КПД, за счет специальной системы дожигания газов, выделяющихся при сгорании топлива. Это становится возможным благодаря циркуляции воздуха в топке и проникновению дополнительного кислорода в место дожигания газов. Стоимость такого котла будет выше, что оправдано его эффективностью в работе.

Такой котел может обогревать помещение в режиме длительного горения до 8 часов от одной закладки топлива. Пиролизные устройства имеют много других преимуществ, к которым относится в первую очередь легкость переключения режимов работы прибора. Газы, которые образуются в результате его работы и выходят в дымоход, являются совершенно безопасными для людей, поскольку не содержат в своем составе каких-либо вредных или опасных компонентов.

Кроме того, в процессе эксплуатации такого устройства образуется меньше отходов, поэтому его можно чистить реже.

Модельный ряд угольно-дровяных котлов Buderus

оборудование Buderusтвёрдом топливевысокий уровеньтвердого топлива

Для нагрева теплоносителя также используется температура нагретого воздуха, содержащего продукты сгорания. Дым не сразу выводится в дымоходную трубу, а предварительно проходит через теплообменник.

В зависимости от модификации, оборудование снабжается чугунным или стальным теплообменником, с уникальной конструкцией, позволяющей увеличить сроки эксплуатации оборудования, а также увеличить теплоотдачу.

Buderus Logano S171W

Главные характеристики модели Logano S171W:Модель Buderus Logano S171W работает исключительно на дровах, с максимальной влажностью не более 20%. Производительность серии 22 30, 40, 50 кВт.

Buderus Logano G221

бытовых помещений

Чугунные твердотопливные котлы Buderus Logano G221 применяются при подключении к гравитационным системам отопления, а также могут работать в комбинации с другим отопительным оборудованием, работающим на газе, солярке или электричестве.

При выборе следует обратить внимание на несколько технических характеристик:

Из линейки тт котлов Будерус, модель Logano G221 имеет самый большой срок эксплуатации. При должном уходе и регулярном обслуживании, теплогенератор проработает не менее 25-30 лет.

Сколько стоит котел Buderus на твердом топливе

• Buderus Logano S131 — 55 000 руб.
• Buderus Logano S171W, пиролизная модель обойдется порядка 200 000 руб.
• Buderus Logano G221, чугунный аппарат стоит примерно 110 000 руб.
• Buderus Logano S111-2 – 58-60 тыс.руб.

Чем водогрейные котлы отличаются от прочих отопительных приборов

Водогрейный твердотопливный котел представляет собой прибор, внутри которого в результате сгорания твердого топлива температура носителя достигает 95-115 ℃. При этом горячая вода в теплообменнике циркулирует под давление 0,6 МПа. Это главная отличительная черта водогрейных котлов от прочих приборов, в которых движение теплоносителя сначала в котле, а затем и в отопительном контуре, происходит свободно.

Обратите внимание, что при использовании водогрейных котлов теплоносителем выступает обычная водопроводная вода с добавлением определенных примесей и присадок. Эти добавки необходимы, чтобы максимально продлить срок эксплуатации сложного водогрейного контура, то есть трубопровода, по которому циркулирующий теплоноситель нагревается до определенной температуры

Когда вода внутри контура нагревается да близкой к кипению температуры, на его стенках начинают активно откладываться растворенные в воде примеси. Ни в коем случае нельзя допустить закипания котловой воды. Поскольку подогрев теплоносителя производится под давлением, он не доходит до кипения. При этом давление теплоносителя внутри водяного контура всегда выше, тем давление воды в точках максимального нагрева. Особенность водогрейных котлов на твердом топливе заключается в том, что в них необходимо больше котловой воды для нагрева системы, чем для всех прочих.

Теплоноситель, который разогрелся до 115 ℃, отдает тепловую энергию в систему отопления. При этом давление в трубопроводах отопительного котла удерживается на стабильном уровне. В такой системе повышение давления внутри теплообменника благоприятно скажется на ее работе, поскольку при этом выравнивается температура теплоносителя по всей протяженности трубопровода, а накипь не выпадает на его стенках.

Что касается топочной камеры, то в водогрейных котлах она выглядит практически так же, как и в любых других твердотопливных аппаратах. Выбранный вид твердого топлива, чаще всего уголь, поступает в топку, где и сгорает. Тепловая энергия сквозь стенки топливника передается циркулирующей внутри теплообменника воде. При производстве водогрейных котлов производители конструируют их таким образом, чтобы топливо сгорало интенсивно и максимально эффективно отдавало тепло.

Чтобы остудить образующиеся внутри топки продукты горения, котлы оборудуют конвективными пакетами. Соприкасаясь с их широкой поверхностью, угарные газы остывают до 200 ℃. Примечательно, что более интенсивное охлаждение продуктов горения может привести к выпадению конденсата.

Правила безопасности при работе с котлом

Приобретая твердотопливный котел Buderus, необходимо учитывать особенности его эксплуатации и ответственно подходить к монтажу и последующему использованию такого оборудования. Это нужно, чтобы избежать травм и повреждения оборудования. Любые действия, связанные с монтажом, установкой дымохода, первым пуском и ремонтом, должны выполняться специалистами. Установленный котел должны принять местные органы надзора.

Ошибки во время эксплуатации могут привести к травмам и повреждению оборудования. Иметь доступ к котлу и заниматься его обслуживанием имеют право только лица, которые изучили инструкцию. Не допускается изменять систему дымоудаления котла, эксплуатировать котёл без достаточного количества воды. Загрузочный люк и другие отверстия должны быть закрыты во время работы оборудования.

МАРКИРОВКА ТЕПЛОВОГО ОБОРУДОВАНИЯ

На все виды тепловых аппаратов разработаны и утверждены ГОСТы, которые являются обязательными для всех заводов и предприятий, свя­занных с выпуском или эксплуатацией оборудования.

ГОСТ указывает сведения аппарата: наименование аппарата и его Индек­сацию, параметры, требования ТБ, БТ и производственной санитарки, ком­плектность, а также требования к транспортировке, упаковке и хранению.

Все тепловые аппараты имеют буквенно-цифровую индексацию, пер­вая буква которой соответствует наименованию группы, к которой от­носится данный тепловой аппарат.
Например: котел — К, шкаф — Ш, плита – П. Вторая буква соответствует наименованию вида обору­дования: пищеварочные — П, непрерывного действия — Н и т.д. Третья буква соответствует наименованию теплоносителя: электрические — Э, газовые — Г и т.д. Цифрами обозначают основные параметры теплового оборудования. Например: КПП-160 — котел пищеварочный, паровой, вместимостью .

Устройство и принцип работы твердотопливного котла Buderus

Технические характеристики твердотопливных водогрейных агрегатов Buderus значительно выше, чем у аналогов, выпускаемых другими производителями. Высокие показатели теплоэффективности находятся в непосредственной зависимости от конструктивных особенностей оборудования.

Рассмотрим, в чем заключается функционал твердотопливных котлов Buderus:

1. Производитель из Германии сконструировал такую систему, которая сильно упрощает монтажные работы. В корпусе агрегатов имеется несколько разных отводов, необходимых для подсоединения к отопительной системе и бойлеру косвенного нагрева.Подробнее о бойлере косвенного нагрева можно прочитать здесь

2. Принцип функционирования бытовых твердотопливных котлов длительного горения Будерус заключается в том, что в процессе обогрева они применяют режим газогенерации. Специфика такой работы заключается в способности любого вида твердого топлива выделять газ. В определенных условиях (когда поступление кислорода ограничено и температурный режим превышает 200°С). СО сжигают в обособленной камере, так обеспечивается получение дополнительного тепла.
3. Стальные пиролизные котлы, работающие на твердом топливе, сконструированы из двух топочных камер. В одной — осуществляется процесс сгорания топлива, в другой происходит дожиг продуцируемых в процессе газов.
4. Котлы Будерус — абсолютно универсальны, функционировать могут на: угле, дровах, пеллетах, отходах деревообработки. Другими словами, они абсолютно неприхотливы к виду топлива.
5. В работе агрегаты Buderus — безопасны. Угольно-дровяной пиролизный котел снабжен многоуровневой защитой от перегрева теплоносителя. Автоматика отвечает за регулировку процесса горения. Также в конструкции предусмотрен защитный клапан, который оберегает прибор от перегрева. Вспомогательная безопасность может быть достигнута благодаря группе безопасности, которая монтируется на подаче горячего теплоносителя.
6. Твердотопливный котел Buderus из стали и чугуна применяются для подсоединения к отопительным системам с естественной и принудительной циркуляцией теплоносителя. Производительности бытовых моделей вполне достаточно для снабжения теплом помещений, площадь которых достигает 500 м². Водяной отопление с использованием котлов этой марки подходит для помещений промышленного типа, торговых центров, складов.
7. В комплектацию агрегатов входят стальные или чугунные теплообменники, каждый из видов имеет свои плюсы и минусы. У чугунных моделей наблюдаются высокие теплотехнические характеристики и длительный срок службы. Модели, выполненные из стали — весят меньше и стоимость их ниже.

Что такое КЧМ котел и каковы его положительные стороны?

Котел чугунный твердотопливный кчм расшифровывается довольно просто. «К» — котел, «Ч» — чугунный, «М» — модернизированный. Цифра 5 обозначает количество секций, если речь идет о твердотопливном котле кчм-5. Многие потребители выбирают твердотопливные чугунные котлы за счет их качеств, выделяемых среди других конкурирующих моделей агрегатов.

Сюда можно отнести:

• Высокое качество чугунного теплообменника;
• Длительная служба эксплуатации;
• Тщательно продуманная конструкция и его технические характеристики;
• Легкий уход за оборудованием и обслуживание;
• Проверка агрегата перед сборкой;
• С увеличением секций мощность прибора увеличивается;
• Нет необходимости в дополнительной тяге;
• Переход на другое топливо без ущерба для системы;
• Доступная цена в отличие от других марок-конкурентов.

Дата: 25 сентября 2021

Автоматический котел на твердом топливе Buderus Logano G221/A

Двухконтурный котел с автоматической подачей топлива Buderus Logano G221/A плод самых последних технологий в области систем отопления. Он может работать как на угле так и на пеллетах. Помимо своей основной функции, он может обеспечивать и горячее водоснабжение. Давайте разберем основные преимущества устройств серии Logano G221/A.

• Чугунный теплообменник изготовлен из специального сплава разработанного компанией Buderus. Он устойчив к коррозии и прослужит долгие годы.
• Шнека из чугуна бесперебойно подает в топку котла уголь или топливные гранулы.
• Горелка твердотопливного котла одинаково эффективно сжигает как уголь, так и пеллеты.
• Модель оборудована вместительным бункером. Такой способен проработать автономно до 7 суток. Для предотвращения воспламенения бункера, предусмотрена защитная система.
• Котел оборудован системой защиты от закипания, автоматически регулирующую процесс горения.
• Для обеспечения максимального комфорта, существует возможность внешнего управления циркуляционным насосом системы отопления и встроенным насосом теплоаккумулятора.

Кажется что у такого совершенного устройства нет недостатков, но все же вот что можно выделить:

• Зависимость от наличия электропитания. Для работы насосов, систем подачи, блока управления и контроля требуется наличие электрической сети.
• У автоматических моделей особые требования к качеству топлива. Размер угольных фракций должен быть однородным и пригодным для перемещения через шнековый транспортер.

Водогрейный твердотопливный котел Buderus Logano G221/A имеет следующие основные характеристики при работе на буром угле:

Эти отопительные приборы подойдут больше владельцам частных домов и коттеджей. Цена на них довольно высокая, поэтому купить такой твердотопливный котел способен достаточно обеспеченный человек.
