Вертикальная разводка отопления: особенности монтажа в 2025 году

В 2025 году вертикальная разводка отопления сохраняет актуальность, особенно в многоквартирных домах. Важно учитывать, что такая система требует грамотного проектирования и монтажа, включая выбор оптимальной схемы и материалов, чтобы обеспечить эффективную и надежную работу.

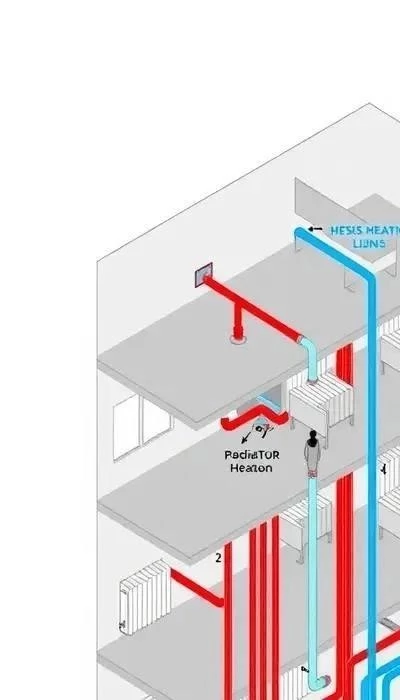

Типы вертикальной разводки отопления: Обзор и сравнение схем

Существует несколько основных типов вертикальной разводки отопления, каждый из которых имеет свои особенности и область применения. Наиболее распространены однотрубная и двухтрубная системы, а также варианты с верхней и нижней разводкой.

Однотрубная вертикальная система характеризуется последовательным подключением радиаторов к одному стояку. Теплоноситель, проходя через каждый радиатор, постепенно остывает, что может приводить к неравномерному нагреву помещений. Однако, такая схема отличается простотой монтажа и экономичностью. В 2025 году однотрубные системы чаще модернизируют, устанавливая терморегуляторы и байпасы для более эффективного управления температурой.

Двухтрубная вертикальная система предполагает наличие двух стояков – подающего и обратного. Каждый радиатор подключается к обоим стоякам параллельно, что обеспечивает одинаковую температуру теплоносителя на входе в каждый прибор. Это позволяет более точно регулировать температуру в каждом помещении и обеспечивает более равномерный прогрев. Двухтрубные системы сложнее в монтаже и требуют большего количества материалов, но обеспечивают более комфортные условия.

Верхняя разводка предполагает подачу теплоносителя сверху вниз, обычно с чердака или технического этажа. Нижняя разводка, наоборот, подает теплоноситель снизу вверх. Верхняя разводка часто используется в однотрубных системах, обеспечивая естественную циркуляцию теплоносителя. Нижняя разводка чаще применяется в двухтрубных системах.

Преимущества и недостатки вертикальной разводки отопления

Вертикальная разводка отопления, как и любая другая инженерная система, обладает рядом преимуществ и недостатков, которые необходимо учитывать при выборе оптимального варианта для конкретного объекта.

К преимуществам вертикальной разводки можно отнести:

• Равномерное распределение тепла: В двухтрубных системах все радиаторы получают теплоноситель одинаковой температуры, что обеспечивает равномерный прогрев помещений.
• Применимость для многоэтажных зданий: Вертикальная разводка оптимальна для многоквартирных домов, так как позволяет организовать независимое отопление каждой квартиры.
• Простота монтажа: Особенно это касается однотрубных систем, где требуется минимальное количество труб и фитингов.
• Возможность организации без циркуляционного насоса: В системах с верхней разводкой естественная циркуляция теплоносителя может быть достаточной для эффективной работы.

Недостатки вертикальной разводки:

• Сложность регулировки температуры в отдельных комнатах: В однотрубных системах регулировка температуры в одной комнате может повлиять на температуру в других помещениях.
• Особенности монтажа и распределения теплоносителя: Требуется точный расчет и соблюдение уклонов для обеспечения нормальной циркуляции теплоносителя.
• Монтаж трубопроводов открытым способом: Часто вертикальные стояки проходят по стенам, что может ухудшать внешний вид помещений.

Особенности монтажа вертикальной разводки: этапы и нюансы (2025)

Монтаж вертикальной разводки отопления в 2025 году требует соблюдения определенных этапов и учета важных нюансов, которые обеспечивают надежную и эффективную работу системы.

Необходимые материалы и инструменты:

• Трубы (металлопластик, полипропилен, сталь)
• Радиаторы отопления
• Фитинги (соединительные элементы)
• Запорная арматура (краны, клапаны)
• Крепежные элементы (хомуты, кронштейны)
• Инструменты для резки и сварки труб
• Измерительные инструменты (уровень, рулетка)

Этапы монтажа:

1. Проектирование системы: Разработка схемы разводки с учетом тепловых потерь и гидравлического расчета.
2. Подготовка поверхности: Очистка и выравнивание стен для крепления труб и радиаторов.
3. Монтаж стояков: Установка вертикальных труб, соединяющих этажи.
4. Подключение радиаторов: Присоединение радиаторов к стоякам с использованием фитингов и запорной арматуры.
5. Опрессовка системы: Проверка герметичности соединений под давлением.
6. Установка автоматики: Монтаж терморегуляторов и других устройств для управления системой.

Важные нюансы:

• Соблюдение уклонов труб для обеспечения естественной циркуляции теплоносителя.
• Использование качественных материалов и комплектующих.
• Тщательная герметизация соединений.
• Правильный выбор схемы подключения радиаторов (одностороннее, диагональное, нижнее).
• Установка байпасов для возможности отключения радиаторов без остановки всей системы.

Выбор материалов для вертикальной разводки: Рекомендации и обзор (2025)

В 2025 году выбор материалов для вертикальной разводки отопления остается ключевым фактором, определяющим надежность, долговечность и эффективность системы. Рассмотрим основные компоненты и рекомендации по их выбору:

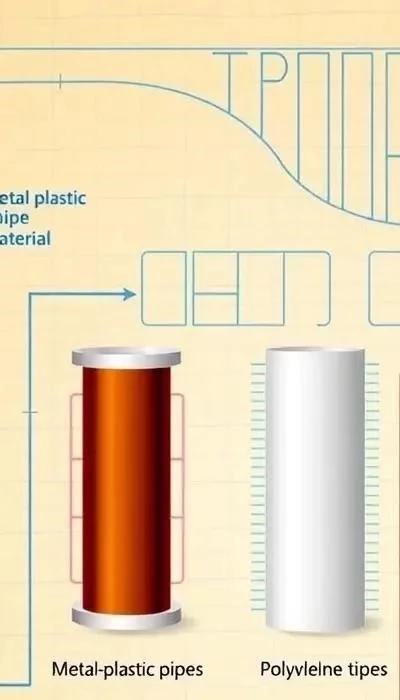

Трубы:

• Металлопластик: Гибкость, простота монтажа, устойчивость к коррозии. Подходит для скрытой прокладки.
• Полипропилен: Низкая стоимость, устойчивость к высоким температурам, долговечность. Требует специального оборудования для сварки.
• Сталь: Высокая прочность, устойчивость к давлению. Подвержена коррозии, требует сварки.

Радиаторы:

• Алюминиевые: Высокая теплоотдача, легкий вес, современный дизайн. Требовательны к качеству теплоносителя.
• Биметаллические: Сочетают прочность стали и теплоотдачу алюминия. Устойчивы к гидроударам и коррозии.
• Чугунные: Долговечность, устойчивость к коррозии, низкая теплоотдача. Тяжелые, требуют прочного крепления.

Фитинги:

• Резьбовые: Простота монтажа, возможность разборки соединения. Требуют периодической подтяжки.
• Пресс-фитинги: Надежное и герметичное соединение, не требует обслуживания. Требует специального инструмента.
• Сварные: Высокая прочность и герметичность соединения. Требует квалифицированного сварщика.

Запорная арматура:

• Шаровые краны: Простота и надежность, быстрое перекрытие потока.
• Термостатические клапаны: Автоматическое регулирование температуры в помещении.
• Балансировочные клапаны: Равномерное распределение теплоносителя по системе.

Эксплуатация и обслуживание вертикальной разводки: Советы и рекомендации

Правильная эксплуатация и своевременное обслуживание вертикальной разводки отопления – залог ее долговечной и эффективной работы. В 2025 году, как и прежде, важно соблюдать ряд рекомендаций:

Как избежать воздушных пробок:

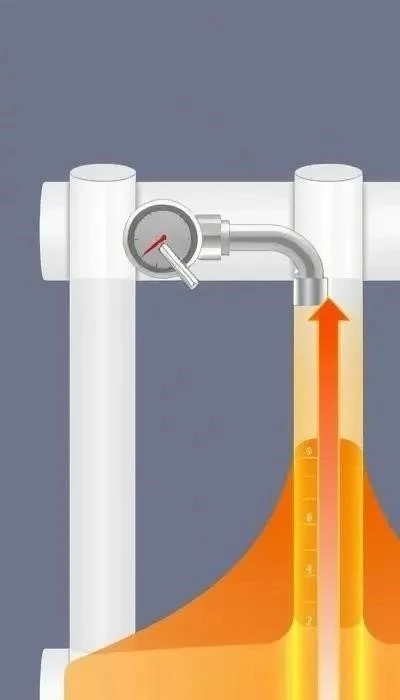

• Регулярно (особенно в начале отопительного сезона) стравливайте воздух из радиаторов с помощью крана Маевского.
• Убедитесь, что система правильно заполнена теплоносителем и нет утечек.
• При необходимости установите автоматические воздухоотводчики в верхних точках системы.

Как регулировать температуру:

• Используйте термостатические клапаны на радиаторах для поддержания комфортной температуры в каждой комнате.
• При отсутствии термостатов, регулируйте подачу теплоносителя с помощью ручных кранов.
• Учитывайте, что в однотрубной системе регулировка температуры в одном радиаторе влияет на температуру в последующих.

Как проводить ремонт и замену элементов системы:

• Перед началом любых работ перекройте подачу теплоносителя в систему или в отдельный стояк.
• При замене радиатора используйте байпас для обеспечения циркуляции теплоносителя во время ремонта.
• При замене труб выбирайте материалы, совместимые с существующей системой.
• Доверяйте сложные ремонтные работы квалифицированным специалистам.

Дополнительные советы:

• Регулярно проверяйте систему на наличие утечек.
• Проводите профилактическую промывку системы отопления раз в несколько лет.
• Следите за давлением в системе и поддерживайте его в пределах нормы.
