Как поднять ворота в кирпичном гараже?

Какие причины приводят к необходимости изменения геометрии проема или ворот

Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.

Возникла общая усталость используемого металла и нужна его замена.
Просели шарниры ворот.
Произошла естественная деформация конструкции по окончании монтажа.
Просел проем или рама, в которую установлены ворота.
Одна стена гаража просела несколько больше другой, что создало перекос проема для ворот.
Из-за жаркой, безоблачной погоды возникла тепловая деформация металлических конструкций.

Помимо этого могут возникнуть внешние причины:

Владелец гаража приобрел машину выше прежней, она не проходит по имеющимся габаритам.
В проекте была ошибка в нижнем зазоре, что затрудняет открывание ворот зимой.

Как исправить геометрию ворот

Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:

Просели петли. Причиной может быть большой вес гаражных ворот.

Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:

снимается с петель створка;
на ось, расположенную в нижнем шарнире, надевается шайба нужной толщины;
створка возвращается на место.

Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:

исправить малые перекосы створок;
поднять ворота на небольшую высоту;
движение створок на петлях сделать легче.

обрезка нижней части болгаркой;
крепление резиновой полосы, чтобы можно было убрать щель.

Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.

При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:

срезать балку;
обрезать металл;
балку приварить на место.

Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.

Из-за деформации проема произошел перекос створок. Если проем не трогать, то наиболее просто можно определить зону перекоса. Чаще всего створки могут не смыкаться в нижней или верхней части конструкции. В этом случае:

на створке, которая не позволяет воротам сомкнуться, разрезается горизонтальная балка;
спиливается несколько миллиметров;
с некоторым усилием, возможно с использованием домкрата, прижимается вертикальная балка рамы и сваривается.

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Поточный ремонт ворот

В ремонте следует различать две операции, совершенно разные по трудоемкости и сложности выполнения:

Поднять одну или обе створки, без демонтажа рамы, стоек или корпуса, на которых закреплены ворота гаража;
Капитальный ремонт или замена рамы, в этом случае приходится разбирать кладку и поднимать или удалять сварную рамную конструкцию, на которой вывешиваются створки.

Совет!
Если у вас нет навыка проведения сварочных работ, любую замену рамы или створок лучше доверить специалистам.

Как поднять ворота в гараже

Самая простая и доступная процедура, при наличии навыка можно постараться приподнять даже очень тяжелую створку в одиночку. Например, если износ поверхности трения петель достиг своего предела, и ворота гаража стали цеплять за верхний край отмостки, необходимо вставить ремонтные шайбы

При этом обратите внимание, правильным будет установка двух тонких стальных шайб из каленой полированной стали. Суммарная толщина шайб должна быть такой, чтобы увеличить высоту створки ворот гаража над пороговой балкой

Каждая шайба имеет вырез на ширину поворотной оси петли и смазывается только с одной стороны.

В этом случае нет необходимости даже поднимать и снимать ворота гаража, достаточно просто приподнять их на высоту в несколько миллиметров, чтобы вставить в образовавшуюся щель в петлях по паре стальных шайб. Чтобы поднять створки ворот, необходимо вывернуть их на угол более 90 о, затем под нижний срез створки, как можно ближе к оси вращения, установить деревянный или стальной клин. Несколько ударов по клину помогут поднять ворота на 2- 3 мм. Далее можно вставить подкатной домкрат, поднять створку на любую высоту и даже снять ее при необходимости. Если петли полностью вышли из строя, приходится поднимать и переваривать.

Таким же способом выполняют ремонт, если из-за деформации петель или каркаса ворот гаража произошло провисание створок. В этом случае под край створки, как можно дальше от оси вращения, устанавливают домкрат и начинают медленно поднимать, осаживая кувалдой место деформации петли или каркаса. Если в конструкции створки имеется калитка, ее нужно зафиксировать болтами или стяжкой, но не снимать. Чаще всего за 5- 6 переходов удается отрихтовать ворота, если нет, нужно поднимать на максимальную высоту, устанавливать домкрат в горизонтальном положении с упором на противоположную стойку рамы и «выдавливать геометрию» каркаса до полного выравнивания балок и петель.

Поднятие рамы гаражных ворот

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5- 6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Этапы установки гаражных ворот

Прежде всего, снимите мерки, чтобы понять размер будущих ворот. Как правило, своими руками делают распашные металлические гаражные ворота. Этот вид более простой и дешевый. Откатные ворота сделать будет сложнее и дороже, но при этом также возможно. Необходимо взять чертеж, купить готовый комплект системы для сборки. В комплект входит инструкция по установке, с помощью которой делается монтаж конструкции. Как правило, их устанавливают на дачах, в частных домовладениях, складах.

Также можно уменьшить затраты, установив автоматику самостоятельно. Взять чертеж, купить необходимые комплектующие и следовать инструкции.

Изготовить распашные ворота можно, не покупая дорогих комплектующих. В качестве материалов используют профиль, листовой металл 1-3 мм, стальной уголок.

Установить гаражные ворота можно в несколько шагов:

Шаг №1. Изготовление рамы

Рама включает в себя внешний и внутренний каркас из стального уголка, размеры которого составляют 65х65 мм. Потребуются такие инструменты:

Болгарка;
Уровень строительный;
Угольник;
Сварочный аппарат;
Рулетка.

Ориентируемся на высоту и ширину ворот при изготовлении рамы. Отмерьте и отрежьте заготовки для рамы из железного уголка с сечением 16-20 см. Строго по уровню сформируйте будущий каркас, используя подкладки. Затем выставите углы с помощью угольника. Проверьте, чтобы диагонали конструкции были одинаковы, и затем ее сварите.

Для того чтобы полотно плотно прилегало к поверхности каркаса, внешняя его сторона должна быть ровной. Зашлифуйте сварочные швы. Сделайте из остатков уголка рычаг, который потом приварите к углам рамы, что будет их дополнительным укреплением.

Шаг №2 Делаем каркас

Нужно сделать каркас для двух распашных створок. К каждой из них крепится железное полотно. Используйте профиль размером 60х20 мм для изготовления каркаса.

Направляющие вставьте в раму, выровняйте каждую сторону. Между ними сделайте зазор 20 мм для того, чтобы створки свободно двигались. Проверьте прямые углы каркаса, затем сварите профили. Ваш каркас готов.

Шаг №3 Обшивка

Для сварки ворот используйте оцинкованное металлическое полотно толщиной 2-3 мм. Необходимо выкроить нужный размер, при этом обязательно наложить створки друг на друга на 10-20 мм. Таким образом, правое полотно будет нахлестываться на левое.

Свариваем снизу и прикрепляем его к каркасу.

Укрепление ворот возможно путем усиления: приварите горизонтальный железный пояс на высоте одного метра.

Шаг №4 Установка

Установите на ворота гаража силовые петли. Нижнюю часть необходимо приварить к раме гаража, а верхнюю к наружной стороне. Для этого приложите к верхней части петли и створке изогнутую линию металла толщиной 0,5-0,7 см. Для более прочного соединения можете использовать вкладку из арматуры.

Для надежной фиксации положения механизма необходим засов. Для этого можно использовать конструкцию с вертикальным штифтом. Просверлите дырки в потолке и в полу. Приварите к каркасу направляющие петли. Для штыря используйте трубу диаметром 20-25 мм.

Можно также использовать зажимной способ засова конструкции.

Шаг№5 Покраска

Обязательно покрасьте полотно: это защитит его от неблагоприятных воздействий таких, как осадки, влага, повреждения. Перед покраской погрунтуйте, на поверхность нанесите несколько слоев краски для металла.

Шаг№6 Монтаж

Прежде всего, установите раму. Она должна способствовать свободному движению створок.

Установить ворота несложно. Сначала к откосам проема прикрепите наружную и внутреннюю часть рамы, используя железные штыри длиной в 15-18 см. Обварите их выступающие концы, затем зашлифуйте болгаркой и закрасьте.

Сварка ворот самостоятельно

Эти части прочно скрепите между собой металлическими перемычками толщиной 20-40 мм через каждые 60 см. Это делается для того, чтобы в ближайшее время не нужно было делать ремонт конструкции. Далее, навесьте створки на петли и проверьте, насколько легко они двигаются.

Бывают случаи, когда в процессе эксплуатации необходимо подкорректировать работу ворот, так как они по каким-либо причинам плохо функционируют.

Подрезка ворот

Этот способ является самым простым и самым нежелательным. Реализовать его можно только в том случае, если общая высота ворот довольно большая и не планируется покупка габаритного автомобиля. Применяется способ подрезки ворот только тогда, когда необходимо понять уровень порога, чтобы вода не попадала внутрь. Для работы потребуется болгарка. Первым делом необходимо отделить листовой металл от рамы створок в нижней части. Нижняя перекладина полностью вырезается, но она понадобится позже. После этого необходимо определить, на какую высоту будет осуществлена подрезка ворот.

Чоклайном или нитью с краской отбивается линия, по которой требуется осуществить рез. Болгаркой срезается нижняя часть листового материала ворот по отмеченной линии. Это в принципе можно сделать на весу, но лучшим вариантом будет полный демонтаж створок и выполнение реза в горизонтальном положении. В этом случае меньше вероятность закусывания полотна и получения травм. После обрезки каждой створки, необходимо приварить нижнюю распорку на свое место. Далее ворота монтируются на свое место и выполняется заливка порога. Видео о трех вариантах подъема ворот есть ниже.

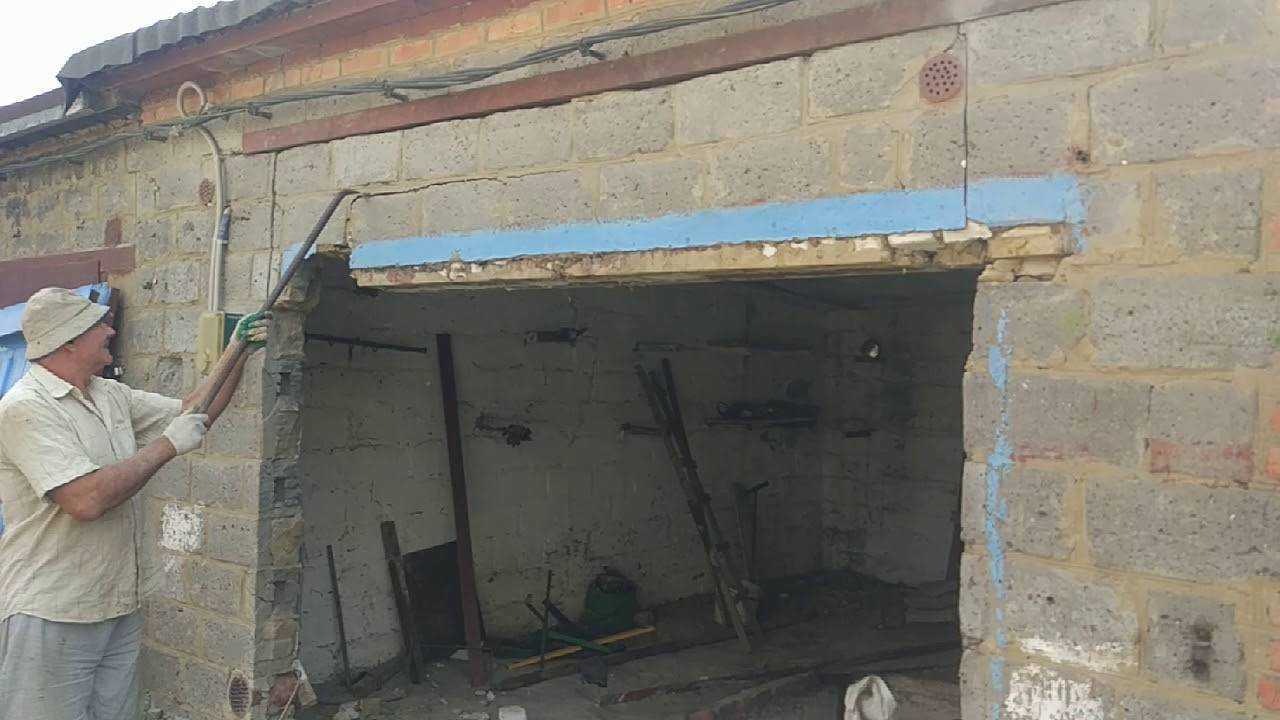

Как поднять гаражные ворота – проем нужно увеличить в высоту

В этом случае надо поднимать кровлю, или устанавливать несколько рядов кирпичной кладки на фундаменте (вариант подходит для решения проблемы в металлических гаражах).

В гараже из кирпича единственное решение – поднимать высоту ворот путем подъема кровли на один – два ряда кирпича или камня.

Простое решение — если нет желания поднимать кровлю

Чтобы автомобиль свободно по высоте проходил в низкие гаражные ворота нужно сделать своеобразную колею внутри гаража. Для этого в полу вам необходимо сделать канавы, ширина должна быть равна двум размерам стандартной ширины покрышек.

Таким нехитрым способом можно поднять высоту ворот на сантиметров 10 – 15, но не больше.

Подъем кровли гаража и увеличение высоты ворот

Если крыша гаража не монолитное железобетонное перекрытие, то довольно просто изготовить сварную металлическую раму для односкатной кровли, которая по периметру монтируется на винтовые крепления в стены.

Еще один вариант подъема высоты ворот – установка металлического гаража на сварную раму необходимой высоты.

Если металлический гараж поднять несложно, нужен только сварочный аппарат, металлические уголки, трубы и арматура для сварного каркаса, то с кирпичными гаражами, в которых установлены монолитные ж/б перекрытия проблема сложнее. Ведь Вам необходимо поднять тяжелую монолитную плиту перекрытия.

Предварительно необходимо демонтировать верхнюю балку гаражных ворот, потом ее нужно снова установить на цемент в рядах кирпичной кладки.

Подъем плиты можно выполнить при помощи нескольких домкратов, которые устанавливаются по краям плиты перекрытия, на которой расположены ворота. На и под домкраты выставляем площадки, чтобы они прочно стояли на земле и на площадку выставляем металлическую балку, которая упирается в перекрытие.

Теперь начинаем подъем плиты, вам надо работать аккуратно, поднимая каждый край плиты за один раз на 10 см, не больше. В образовавшийся проем сразу вставляем упорные кирпичи или металлические уголки.

Так поочередно поднимаем каждую плиту на нужную высоту, а потом выкладываем кирпичную кладку под поднятой кровлей.

Если высота гаража позволяет поднять проем гаражных ворот без подъема кровли, то нужно просто демонтировать балку верхнего перекрытия каркаса ворот и выбить несколько рядов кирпича на нужную высоту.

После опять устанавливаем верхнюю балку и добавляем боковые стойки, достаточно приварить металлический уголок на нужную высоту.

Ремонт гаража своими руками: как и зачем проводить

Своевременное проведение ремонтных работ — необходимость, поскольку через ворота может проникать холодный воздух, который неблагоприятно влияет на техническое состояние автомобиля. К счастью, проводить текущий ремонт можно и самостоятельно.

Как поднять ворота

Причин, по которым требуется проведение данного типа ремонта, может быть несколько. Чаще всего поднимать ворота нужно тогда, когда их невозможно открыть не только зимой из-за обледенения, но и летом. Самым простым способом решить эту проблемы является обрезка ворот с последующим бетонированием проезда. Однако лучше провести полноценный ремонт, чтобы не уменьшать габариты конструкции.

Демонтировать их, высвободить раму. Перед тем, как снимать ворота с петель, рекомендуется вымыть раствор между кирпичами.
Удалить несколько рядов кирпичей сверху гаражного проёма. Вместо кирпичей уложить швеллер или высокопрочный уголок, которые закрепляются анкерными болтами. Это позволит сохранить конструкцию ворот от дальнейшего разрушения.
На нижнем участке отсыпку немного приподнять. Заделать просвет между воротами и полом можно и другим способом, например, бетонированием. Можно сделать и небольшой порожек. Независимо от способа устранения просвета, нужно следить за тем, чтобы наклон был направлен в сторону улицы, иначе излишней влаги в гараже не избежать, особенно во время сильного дождя.

Как укрепить каркас на стене

Одной из проблем, которая может влиять на лёгкость пользования гаражом, является отхождение каркаса ворот от стены. Провести данный вид ремонта можно и самостоятельно. Делается это следующим образом:

Старые ворота снять.
К воротам с внутренней стороны приварить металлический пояс.
Старые петли заменить на новые.
В местах крепления каркаса к стене рекомендуется установить металлические углы и арматуру.
Монтировать ворота, соблюдая все правила.

Укреплять каркас ворот к стене нужно тщательно, поскольку это одно из уязвимых мест гаража.

Как произвести замену ворот

В некоторых случаях необходима полная замена ворот. Это может произойти по многим причинам, например, когда конструкция пришла в непригодность из-за ржавчины и гниения. Процесс замены ворот занимает всего несколько часов. За это время выполняются следующие работы (после демонтажа старых ворот):

Установка рамы. Она придаст воротам нужную жёсткость и позволит створкам двигаться легко. Сначала проводится монтаж внешней и внутренней частей рамы к проёму. Для этого используются металлические штыри длиной от 150 до 180 мм (их концы рекомендуется обработать сварочным аппаратом, отшлифовать и покрасить).
Провести дополнительное крепление ворот железными перемычками. Расстояние между ними должно быть от 2 до 4 см.
Фиксация створок на петли.

Как исправить перекос и правильно отрегулировать

Возникают проблемы, когда нарушается геометрия ворот. Решить её можно в зависимости от причины неисправности:

Если просели петли (обычно происходит это с одной стороны), необходимо установить дополнительную шайбу. Для этого створку снять, надеть шайбу на ось, которая расположена в нижнем шарнире и вернуть створку на место. Если выполнить данные действия нет возможности, то в шарнир нужно вставить шарик подходящего диаметра.
Если произошёл перекос створок, из-за чего они не смыкаются вверху или внизу. Для устранения этой проблемы на проблемной створке нужно разрезать горизонтальную балку, спилить немного, прижать к вертикальной балке рамы и сварить. Место сварки при этом нужно дополнительно усилить во избежание остаточных деформаций, что может привести к расхождению шва.

Если ворота перестали закрываться, решить эту проблему можно и без замены ворот

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

износ петель;
деформация рамы;
неправильное проектирование;
нарушение целостности фундамента;
замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

Это интересно: Дренажная система «Softrock»

Уменьшение перемычки

Этот вариант подъема створок можно назвать одним из самых сложных и затратных по времени и силам. Но получаемый результат можно считать самым эффективным. Этот вариант еще называется подъемом рамы. Для его реализации потребуется полностью снять створки гаражных ворот. В некоторых случаях раму можно не демонтировать, но необходимо освободить ее от фиксаторов, которые удерживают ее в стене. Это могут быть металлические куски арматуры, которые загнаны в отверстия. Проще будет выполнить подъем, если в верхней части рамы в качестве перемычки применяется кирпичная кладка. В этом случае достаточно будет убрать один или несколько рядов. Все будет зависеть от требуемой высоты подъема рамы гаражных ворот.

Если над перекладиной рамы находится бетонная перемычка, тогда придется приложить больше усилий. При использовании стандартного элемента будет возможность поднять ворота примерно на 10 см. Это связано с тем, что как раз на этом уровне находится бетон, а дальше идет армирование. Потребуется перфоратор с длинным буром. Диаметр бура подбирается в 10 или 12 мм. Болгаркой отмечается линия, по которой будет осуществляться сверление. Она должна быть горизонтальной и находится непосредственно под армированием. Подряд сверлятся отверстия без большого зазора. Следующим шагом устанавливается зубило и начинается отбивание верхней части перемычки. Как только задача завершена, необходимо убрать остатки бетона и выровнять поверхность перемычки.

Следующим шагом будет подъем рамы на необходимую высоту. Если металлические фиксаторы уже срезаны, необходимо пройтись перфоратором с зубилом в тех местах, где рама забетонирована в стене. Она должна быть полностью освобождена и свободно перемещаться. Поднять раму можно двумя способами:

клиньями снизу;
домкратом сверху.

В первом случае действовать необходимо начиная от середины. В этом место подкладывается прочный лом и начинается медленный подъем. С краев начинать не стоит, т. к. раму ворот просто заклинит в проеме. После небольшого подъема, необходимо подставить деревянные распорки под раму. Далее можно переходить поочередно к левому и правому краю. Как только один из них будет поднят, то под него также подкладывается клин. Стоит понимать, что крайние точки, могут поддаваться сложнее, чем центральная. Когда удастся добиться большого зазора, в него устанавливается один или несколько подкатных домкратов.

Дальнейший подъем производится с использованием домкратов

При этом важно действовать синхронно с помощником или выполнять подъем на небольшой уровень на каждом домкрате поочередно. Не стоит пытаться сделать все быстро, т

к. раму может перекосить. Если это произошло, тогда необходимо опустить один из домкратов и постучать кувалдой по раме гаражных ворот. Операцию можно выполнить и другим образом. При невозможности поместить распорки и домкрат под порог рамы необходимо сделать это под ее верхнюю перекладину. Домкраты в этом варианте монтируются таким образом, как показано на схеме выше. Под них делаются высокие подставки из балок. Сверху на головку укладывается прокладка из доски, чтобы не было соскока. Подъем рамы ворот гаража также необходимо осуществлять равномерно.

Обратите внимание! В некоторых случаях порог может быть соединен с фундаментом, поэтому поднять его не получиться. Тогда стойки рамы обрезаются, и верхняя часть поднимается отдельно

После этого небольшие отрезки рамы ворот потребуется доварить из уголка.

После такой операции петли ворот переваривать в большинстве случаев не требуется, т. к. они монтируются на свое обычное место. Вопрос возникает в отношении нижней части ворот, т. к. там образуется щель, равная высоте подъема рамы. Ее можно закрыть, наварив на ворота листовой металла. Она также подойдет для образования порога, который предотвратит попадание дождевой воды внутрь помещения. Последний вариант необходим, если ворота изначально находились слишком низко.

Пример простого решения в сложной ситуации

Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).

Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.

В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу.
На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см.
Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич.
Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно.
После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.

На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.

Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.

При строительстве гаража учитывается много нюансов. Одним из них является высота ворот, и речь идет не только о высоте проема, но и о высоте створок над уровнем грунта

В статье будут рассмотрены причины, по которым важно правильно рассчитать эту высоту. В некоторых случаях приходиться поднимать гаражные ворота в кирпичном гараже выше в силу определенных обстоятельств

В статье также будут описано несколько способов, которыми это можно осуществить.

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Виды гаражных ворот

Существуют такие виды ворот.

Распашные

Состоят из двух створок, отпирающихся внутрь или наружу. В основном предпочтение вторым

Для нормального функционирования конструкции очень важно наличие перед ней пространства. Это самый дешевый тип механизма

Откатные

Открываются вдоль забора, с внутренней стороны. Основным преимуществом является отсутствие потребности в дополнительной территории впереди устройства.

Секционные

Включают в себя отдельные секции, которые преломляются при открытии, и благодаря специальной системе пружин и профилей полотно уходит вверх, под потолок. Этот вид ворот также экономит территорию.

Роллетные

Полотно содержит алюминиевые пластины, покрытые полимером. При открытии оно сворачивается в специальный короб над входом в гараж.

Рулонные ворота

Подъемно-поворотные

В этом виде устройства происходит вертикальный подъем полотна к потолку.

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

Вариант первый
— увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
Вариант второй
— вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
Использовать стальные уголки
для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.
