Принципы работы виброплитой: трамбовка грунта, плитки, асфальта

Особенности ухода за устройством

Чтобы виброплита прослужила долго, нужно придерживаться рекомендаций завода-изготовителя, соблюдать все инструкции и своевременно проводить плановое ТО (техническое обслуживание).

Вот несколько рекомендаций по уходу за виброплитами:

Нужно следить за состоянием фильтрующего элемента, своевременно его очищать или заменять.
Используйте качественные масла и топливо. Регулярно проверяйте уровень масла в двигателе и редукторе. Заменяйте своевременно, согласно инструкции.
Перед началом работы на холостых оборотах, в течение 5-10 минут желательно прогреть двигатель

Особенно важно это делать при низких температурах окружающего воздуха.

Мнение эксперта
Кузнецов Василий Степанович

Во время эксплуатации нужно бережно относиться к устройству, выполнять только посильные задачи

Важно следить за температурным режимом двигателя, при необходимости делать перерывы на отдых, отключая устройство.

Дополнительные элементы конструкции

При выборе аппарата для утрамбовки грунта или асфальта важно учитывать не только основные технические характеристики, но и дополнительные функции, элементы конструкции. Они упрощают взаимодействие с устройством, обеспечивают продолжительную и надежную эксплуатацию

На что обратить внимание при выборе:

• колеса – облегчают транспортировку устройства, удобны для длительной работы на большой площади;
• система орошения – требуется только для утрамбовки асфальта или бетона, который прилипает к рабочей поверхности. Объем бака должен быть не менее 3-5 л;
• кожух для ремня помогает избежать поломок из-за попадания грязи или сыпучих материалов в конструкцию устройства;
• ручка в виброплите должна иметь прорезиненную основу – это самая простая защита рук от вибрационных воздействий. Желательно, чтобы она могла складываться, что упрощает транспортировку в багажнике автомобиля.

При выборе следует обратить внимание и на целостность самой конструкции. Не должно быть люфта между элементами, большого количество болтов и спаянных соединений

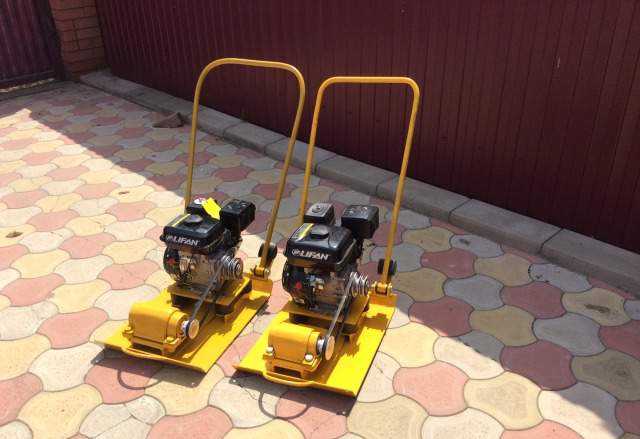

Как устроена виброплита

Двигатель

Приводит в движение рабочие органы виброплиты. Чаще всего используется бензиновая виброплита купить которую не составит труда.

Эксцентриковый вибровозбудитель

Узел, создающий вибрационные колебания.

Плита основания

Осуществляет непосредственное воздействие на уплотняемый материал.

Центробежная муфта

Соединяет вал двигателя с валом эксцентрика в тот момент, когда число его оборотов достигает рабочих значений. Позволяет запустить мотор без нагрузки.

Вспомогательная рама

Служит основанием для двигателя. Связана с плитой основания через амортизаторы.

Ременная передача

Передает крутящий момент от вала двигателя к валу вибровозбудителя.

Ручка оператора

Предназначена для управления машиной, присоединена к вспомогательной раме.

Различные аксессуары и комплектующие

Бак для воды (необходим для трамбования горячего асфальта), амортизирующий коврик (используется при уплотнении хрупкой плитки), колесный комплект, электростартер, виброгасящие перчатки, пульт дистанционного управления и пр.

Чем отличается виброплита от вибротрамбовки?

Основные отличия вибрационной плиты от трамбовки заключается в:

• Объеме работ. Виброплиты в принципе подходят для выполнения работ любой сложности и объема, а используются зачастую там, где нецелесообразна эксплуатация крупногабаритной трамбовочной техники. Для выполнения легких уплотнительных работ используется вибротрамбовка.
• Роли человека в процессе работы. Виброплита требует в процессе работы только человеческий контроль, в то время как трамбовку необходимо постоянно удерживать в вертикальном положении.
• Работе в затрудненных местах. По этому показателю выигрывает вибротрамбовка, так как она имеет компактные размер, а главное – небольшую трамбовочную поверхность.
• Под виброногу нет необходимости расчищать пространство, и она не занимает много места.

Если говорить просто, то различие кроется в том, что площадь рабочей поверхности вибротрамбовки намного меньше, чем у виброплиты, а потому первую берут под глубокие места с небольшой поверхностью, а вторые для широких и длинных участков.

Области применения вибротрамбовок

Это строительное оборудование используется для уплотнения грунта, песка, щебня, гравия, песчано-щебневой или песчано-гравийной смесей. Сферы использования инструмента зависят от его массы. Чем она больше, тем толще слой, который может быть утрамбован за один проход.

• Легкие модели массой до 75 кг эффективны при укладке тротуарной плитки и обустройстве ландшафта. Максимальная толщина трамбуемого слоя – 150 мм.
• Универсальные трамбовки весом 75-90 кг востребованы при устройстве оснований под фундаменты и полы, укладке асфальта, частичном ремонте автодорог, строительстве спортивных и игровых площадок, автомобильных стоянок. Толщина уплотняемого материала – до 250 мм.
• Виброплиты средней тяжести имеют массу 90-140 кг и могут использоваться для уплотнения оснований под фундамент, обратной засыпки траншей, в которых проложены инженерные коммуникации, для укрепления насыпей, при устройстве дорожных насыпей. Трамбуемый слой – до 600 мм.
• Тяжелые модели массой от 140 кг используются при строительстве и ремонте крупногабаритных объектов.

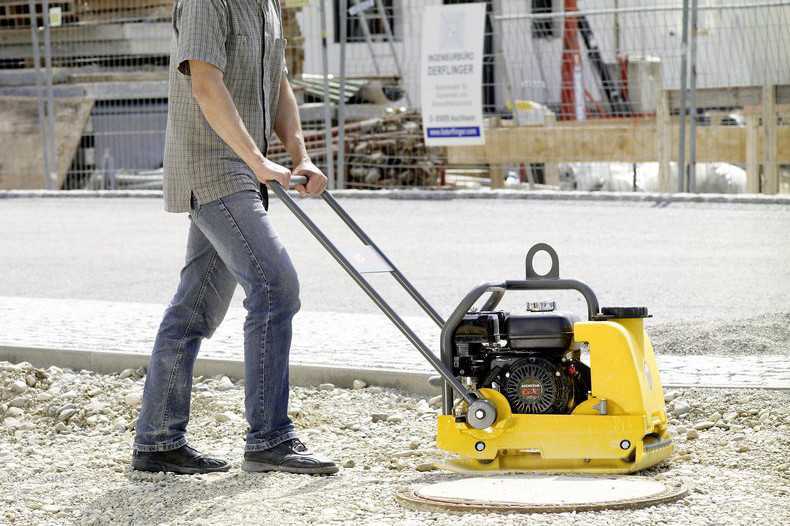

Как правильно работать виброплитой?

Перед началом эксплуатации агрегат необходимо обследовать на предмет наружных повреждений, надежности закрепления деталей и механизмов, наличия достаточного количества топлива (для ДВС) или напряжения в электросети (для электрических моделей). Перед включением вибротрамбовку ставят на ровную площадку.

Порядок действий при пуске оборудования в работу зависит от модели. Бюджетные агрегаты оснащены ручным стартером – шнуром, который необходимо тянуть аккуратно и плавно. Современные модели имеют пусковую кнопку.

Основные правила работы с вибротрамбовкой:

• Оператор должен находиться за агрегатом, наклоняться над работающим оборудованием запрещено.
• При необходимости разворота оператор должен быстро перейти за вибротрамбовку, разворачивая ее одной рукой.
• Длительность эксплуатации без перерыва указана в паспорте. Обычно она составляет 40 минут. Необходимый технологический перерыв – 10-20 минут. Превышение установленного периода беспрерывной эксплуатации приводит к поломкам техники и ее быстрому выходу из строя.
• Режим работы агрегата зависит от толщины уплотняемого слоя и характеристик сыпучего материала. Прилагать дополнительные усилия к повышению интенсивности уплотнения запрещено.

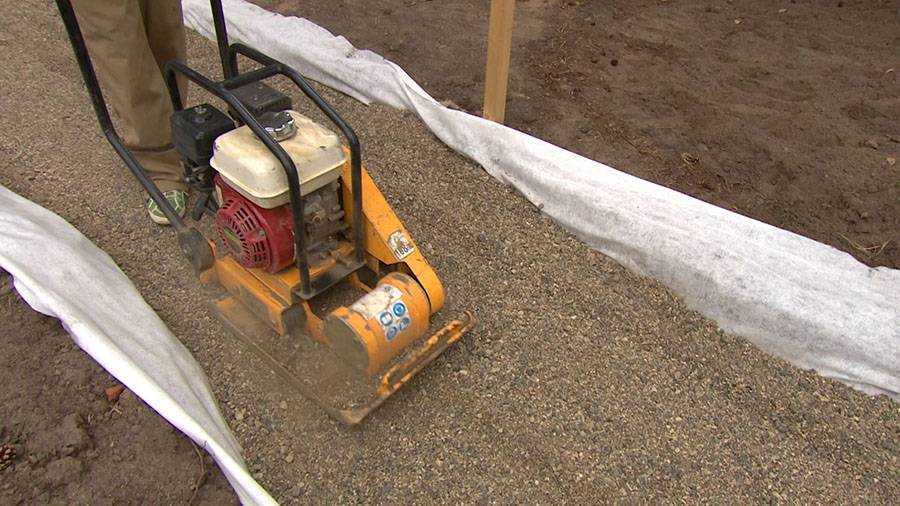

Как правильно трамбовать виброплитой песок и щебень?

При уплотнении песчаного слоя перед началом работ его необходимо увлажнить, чтобы избежать запыления окружающей среды, засорения фильтра и перегрева оборудования.

При работе со щебнем учитывают характеристики этого материала. Трамбовку прочного гранитного и гравийного щебня рекомендуется осуществлять по нарастающей. Сначала насыпают самый тонкий слой, толщину последующих слоев постепенно увеличивают.

Определенные трудности представляет трамбовка крупнофракционного известнякового щебня. Для уплотнения фракций более 20 мм рекомендуется использовать только тяжелые вибротрамбовки – массой от 140 кг. При применении более легкой техники нижняя часть засыпки может остаться неуплотненной. Для фракций 20 мм и менее подходят агрегаты массой около 100 кг.

Как правильно работать виброплитой при укладке тротуарной плитки?

Для трамбовки уложенной тротуарной плитки рекомендуется использовать трамбовки массой 75-100 кг. Применение более тяжелых устройств может привести к расколу брусчатки или ее вдавливанию ниже общего уровня, если она уложена на песчаное основание.

При уплотнении плитки специалисты советуют использовать демпфирующие прокладки, функции которых выполняют резиновые или полиуретановые коврики. Резиновые коврики стоят дешевле, но имеют ограниченный эксплуатационный срок. Еще один минус этих изделий – появление на поверхности тротуарной плитки черных следов, которые смываются после нескольких дождей. Полиуретановые коврики более дорогие, но более долговечные и не оставляют темных следов.

Техника безопасности при трамбовке сыпучих материалов и тротуарной плитки виброплитами

Основные правила безопасности при работе с вибрационными плитами:

• Оператор должен управлять агрегатом в защитной одежде и наушниках.
• Оставлять инструмент в рабочем режиме без присмотра запрещено.
• При уплотнении наклонной поверхности движение совершают сверху вниз.
• Эксплуатировать агрегат в пожаро- и взрывоопасной зоне запрещено.
• При опрокидывании виброплиту сначала отключают, а затем возвращают в исходное положение.

При включении вибротрамбовок без функции плавного пуска требуется соблюдать особую осторожность

Техника безопасности для проведения работ

При уплотнении грунта пневматической грунтовкой и использовании ее для остальных материалов следует вначале пройтись по правилам техники безопасности.

Из тех рекомендаций, что уже существуют, запомните следующие:

1. Для безопасной работы оператор должен обязательно прикрыть тело и лицо при помощи средств индивидуальной защиты, а именно наушников, очков, каски, прочной одеждой и обувью.
2. Если работы будут проводиться на небольшой горке, то оператор и остальные работники обязательно должны находиться выше устройства. Работу при этом следует выполнить сверху вниз.
3. Запрещается оставлять работающее устройство без присмотра. При работе мастер обязательно должен находиться сзади устройство и постоянно его контролировать, двигаясь рядом.
4. Запрещено работать вибрационной плитой в помещениях или на местности, где рядом есть пожароопасные или легковоспламеняющиеся предметы.
5. Если работы будут выполняться на краю траншеи, оврага или котлована, то человек может находиться на минимально допустимом расстоянии от обрыва, но не ближе.
6. Чтобы дополнительно ускорить устройство, нельзя прикладывать силу, это строго запрещено.
7. Для того, чтобы повернуть устройство, следует использовать лишь одну руку.
8. До того, как будут начаты работы, всю технику следует заранее осмотреть и убедиться, что на ней нет никаких повреждений. Если есть какие-то внешние дефекты, то их следует обязательно убрать заранее.
9. Чтобы предотвратить появление травм, держите ноги и руки на небольшом расстоянии от рабочей поверхности устройства.
10. Если по какой-то причине устройство упало на блок, то для начала его следует выключить. Лишь после этого вы можете начать поднимать его и приводить в рабочее состояние.
11. Строго запрещено выполнять работы в состоянии наркотического, алкогольного или психотропного опьянения.
12. Нельзя работать без отдыха долгое время. После того, как вы будете 40 минут выполнять трамбовку, следует сделать перерыв на 10 минут, чтобы разгрузить оборудование и мастера.

Особенно внимательно работайте с вибрационной плитой, которая имеет кнопку плавного пуска, так как если работа будет выполнена в замкнутом помещении, то куда безопаснее для человека будет использовать модели с дистанционным управлением. Естественно, что такие устройства стоят дороже, но они полностью оправдывают свою стоимость. Утрамбовывание вибрационной плитой помогает справляться с любыми задачи, которые связаны с уплотнением сыпучих материалов. Чтобы получить высококачественный результат, следует учитывать особенности конкретных поверхностей, а еще рассчитывать подходящую толщину для слоя

Главное внимание следует уделить технике безопасности. Если игнорировать основные правила, это может привести к серьезной травме и поломке инструмента

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Песчаная подушка под фундамент – когда она необходима

Перед началом строительства необходимо оценить не только состояние почвы в районе возведения дома (несущая способность, близость подводных вод), но и условия климата, а также общий вес конструкции. В обязательном порядке трамбуют пучинистый грунт, который значительно деформируется в процессе замерзания и оттаивания. Если ошибиться с выбором материала для устройства плиты под фундамент, вероятнее всего здание даст сильную усадку, что повлечет за собой образование трещин в стенах и самом фундаменте. Кроме этого, если грунт в зоне строительства отличается высокой несущей способностью, а уровень грунтовых вод крайне низок, можно обойтись без создания песчаной подушки.

Из всех материалов, которые используют для создания подушки, именно песок является наиболее приемлемым. Он не только позволяет сэкономить приличную сумму, по сравнению с плитой из щебня или бетона, кроме того, вполне допустима трамбовка песка своими руками – к примеру, со щебнем работать гораздо сложнее. Ограничение по устройству песчаной подушки только одно – на ней нельзя строить тяжелые здания (многоквартирные дома, торговые центры), но для частного малоэтажного строительства она является практически идеальным материалом.

Песчаная подушка

Правильно созданная песчаная подушка обладает многочисленными достоинствами:

Создаваемое при помощи песка основание полностью соответствует всем нормативам, применяемым в малоэтажном строительстве. Полная защита всей постройки от негативного влияния грунтовых вод. Создание идеально ровной площадки для строительства без применения сложных и дорогостоящих технологий. Возможность проведения всех работ собственными силами

Вполне доступная стоимость этого важного этапа работ

Классификация вибрационных плит

Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.

Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.

Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.

Кроме того, существует классификация по трём основным типам, в зависимости от:

• управления
• движения
• запуска

По типу управления

Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.

Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.

Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.

По типу движения

Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.

Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.

Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.

Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.

Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.

Тип запуска

Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.

Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.

Навесные модели запускаются от гидравлического оборудования основной машины.

Устройство и принцип действия

Основная часть виброплиты состоит из тяжелой площадки с установленным на ней эксцентриком, который крутится за счет мотора. Моторы бывают: дизельный, бензиновый, электрический. При наличии последнего (электрического), эксцентрик встроен, он может быть отрегулирован. Если же на оборудовании стоит топливный мотор, эксцентрик идет отдельно и соединяется с конструкцией ременной передачей.

Популярная из трех видов – это бензиновая виброплощадка, так как она не требует постоянного питания. Электрический вариант дешевле, но он не может работать автономно. Во время работы электрической виброплиты, приходится часто смачивать грунт водой, что может негативно сказаться на работоспособности техники.

Основные показатели виброплиты – это масса и площадь. От этих характеристик напрямую зависит мощность двигателя, а также то, насколько плотно и глубоко будет прижимать материал. Сила, с которой механизм давит на грунт определяется коэффициентом вибрационного усилия. Огромные и мощные виброплощадки могут уплотнить грунт глубже чем на 90 см.

Можно изменить направление движение агрегата, при наличии функции реверсивного вращения, она обязательно должна быть на аппаратах, вес которых превышает 100 кг. Если у вас не тяжелая техника, то можно развернуть ее вручную.

Как устроены и работают виброплиты

Механизм виброплиты имеет несколько основных узлов. Это платформа, вибратор (вибровозбудитель), рама с мотором и рукоятка управления.

Несмотря на то, что плиты имеют разное оснащение и размерные характеристики, общий принцип работы, как и конструктивные особенности, у них остаются идентичными.

1. Платформа. Это рабочая поверхность, которая и воздействует на обрабатываемую плоскость, усыпанную песком, щебнем, грунтов и другими материалами. Выполнена из чугуна или стали. Через платформу передаётся вибрация, и участок трамбуется.
2. Вибровозбудитель. Обычно представлен в виде цилиндра, на котором устанавливается дисбалансный вал. Он создаёт колебания, превращающиеся в вибрацию.
3. Рама и двигатель. Это опорная рама, на которую монтируется мотор. Если говорить в деталях про устройство современной виброплиты, то тут стоит добавить, что двигатели виброплит могут быть 3 видов. Это устройства с бензиновой, дизельной и электрической силовой установкой.
4. Рукоятка. Это элемент, обеспечивающий возможность управления вибрационной плитой. Но вместо рукоятки также может использоваться пульт ДУ (дистанционное управление).

Принцип действия современная виброплита имеет общий, вне зависимости от конструктивных особенностей.

Он заключается в колебательных воздействиях на обрабатываемую поверхность, которая сочетается с большой массой платформы.

Вибрация в сочетании с массой способствуют тому, что мелкие частицы падают вниз, тем самым увеличивая плотность слоя песка, щебня, грунта и другого сыпучего материала. В отличие от обычного прессования катками, виброплиты, помимо массы, ещё воздействуют колебаниями. Это в значительной мере повышает эффективность трамбования.

Ручная трамбовка для уплотнения грунта своими руками

В хозяйстве часто возникает потребность в уплотнении грунта или щебня на небольшой площади. Например, нужно подремонтировать дорожку, поднять пол в сарае или подправить столбики забора.

Сколоченная наспех ручная трамбовка служит недолго и обычно отправляется следом за остальным строительным мусором.

Не тратьте каждый раз время и силы, выделите два часа и сделайте своими руками добротный инструмент для уплотнения грунта.

Используемые материалы

Подходящий материал для самодельной ручной трамбовки – квадратный брус со стороной 100 или 150 мм. Круглым бревном будет не с руки работать в углах и придется уплотнять со значительным перекрытием предыдущего места удара.

Совсем необязательно брать новый пиломатериал, подойдет использованный брусок. Главное, чтобы древесина была без гнили и расколов. Выбирайте обрезок бруса, который вам под силу поднимать.

Высота ручной трамбовки может быть по пояс или до груди – исходите от удобства использования.

Чертеж ручной трамбовки для уплотнения грунта.

Ещё понадобится:

1. Кусок 2-миллиметровой стальной пластины.
2. Круглая березовая палка длиной 450 мм (подойдет старый черенок от лопаты).
3. Шурупы по дереву.
4. Клей столярный.

Материалы для изготовления ручной трамбовки грунта.

Подготовьте брус

Отпилите торцы заготовки согласно размерам точно под прямым углом. Подгоните рубанком плоскости нижнего конца бруса под квадрат. Снимите с острых ребер фаски шириной 5 мм.

Готовим брус для трамбовки.

Решите, насколько качественную отделку вы хотите видеть. Под покраску брусок придется острогать и отшлифовать. Когда красивый вид не нужен, достаточно немного очистить поверхность, чтобы не было заноз.

Сделайте башмак

Перенесите размеры заготовки с чертежа на стальной лист.

Раскрой пластины для башмака.

Можно просто выровнять вертикально установленный на металле брус и обвести контур карандашом.

Делаем башмак уплотнителя грунта.

В зависимости от толщины пластины, вырежьте заготовку ножницами по металлу или выпилите лишнее болгаркой. Снимите заусенцы напильником, зажав деталь в тисках.

Разметьте и высверлите отверстия под шурупы, сделайте углубления под шляпки зенковкой или сверлом большего диаметра.

Зачистите наждачной шкуркой поверхности.

Согните крылья заготовки в тисках, что будет просто сделать с первыми двумя противоположными сторонами. При сгибе двух оставшихся сторон губки тисков могут оказаться шире башмака, тогда используйте подготовленный для трамбовки брус.

Закрепите башмак

Проверьте посадку стальной накладки на брусе, при необходимости подбейте металл или подточите древесину. Башмак должен плотно прилегать к торцу всеми плоскостями. Сделайте в одном крыле дрелью отверстия под шурупы, направляя сверло под небольшим наклоном внутрь древесины, и закрутите винты.

Крепим башмак на подготовленный брус.

Переверните брус противоположной стороной и аналогично закрепите другое крыло. Следите, чтобы башмак не отошел от торца.

Высверливая последующие отверстия, направляйте их мимо уже вкрученных шурупов.

Закрепленный на ручной трамбовки башмак.

Установите ручку

Наметьте центр сверления на расстоянии 100 мм от верхнего торца. Подберите перовое сверло диаметром на 2 мм меньше сечения рукоятки. Сделайте сквозное отверстие, перпендикулярное поверхности бруса.

Делаем отверстие для ручки трамбовки.

Даже при аккуратном сверлении наружные части отверстия окажутся чуть больше внутреннего диаметра. Подточите древесину напильником, периодически пробуя вставить ручку на место.

https://youtube.com/watch?v=gboT29oyibE

Заодно исправляйте возможный перекос отверстия относительно плоскости бруса. Добейтесь плотного (но без значительного усилия) захода рукоятки, при необходимости слегка остругайте палку. Не пытайтесь забить ручку молотком – древесина может расколоться. Поместите палку в брусе и поставьте метки.

Установка ручки на трамбовку для грунта.

Нанесите клей на стенки отверстия.

Поставьте ручку по меткам и вытрите излишки клея. Просверлите направляющее отверстие и зафиксируйте рукоятку длинным шурупом.

Фиксация ручки на трамбовке.

После набора клеем прочности (согласно рекомендации изготовителя) ручная трамбовка готова к работе.

Фото самодельной ручной трамбовки для грунта.

Для укладки плитки

Для укладки брусчатки нужны легкие и маломощные аппараты, бьющие с силой не более 10-11 кН. Такие машинки уплотнят песчаную подушку на необходимые 10-15 см., а при укладке не повредят плитку

При покупке обратите внимание на наличие специальной амортизирующей подушки на плиту для работы с брусчаткой и тротуарной плиткой. Инструмент этого класса самый дешевый, достойный аппарат обойдется не дороже 30 000 руб

Рекомендую к покупке тем, кто строит дом своими силами.

Sheppach HP 1300 S – от 24 500 руб.

Машина произведена с немецкой дотошностью к деталям: комплектующие и материалы достойного качества. При этом недорогая и предельно компактная. Вибрационное машины усилие 13 кН, этого недостаточно для уплотнения асфальта и много для укладки плитки. Зато в комплекте идет полиуретановая насадка для укладки брусчатки.

Плюсы:

• Высокая мощность двигателя обеспечит большой ресурс инструмента
• Возможна регулировка оборотов и силы удара
• Есть транспортировочные колеса, ручка складывается
• Рабочая подошва маленькая и закруглена, можно работать возле стен и в углах.

Минусы:

• Высокий шум. 105 дБ шума – большой недостаток этого двигателя. Хонда шумит на 20-30 дБ меньше.
• Вес несколько избыточный для укладки тротуарной плитки

Характеристики Sheppach HP 1300 S

Характеристика	Значение
Размеры плиты, см.	54 х 42
Двигатель	Lifan
Тип запуска	Ручной
Мощность, л.с.	6.5
Вес, кг	86, 5
Частота вибраций, уд./ мин.	5500
Скорость перемещения, м./ мин.	15
Глубина уплотнения, см.	30
Сила удара, кН	13
Принцип работы	Прямоходная
Уровень шума	105 дБ
Комплектация	Коврик для плитки
Разработка / производство	Германия

На следующем видео можно увидеть эту виброплиту в действии:

HAMER X-60C – от 19 500 руб.

Главное достоинство этого аппарата – низкая стоимость. Эта машина для непродолжительных работ и непрофессионального использования из-за высокого уровня шума и вибраций на ручке. Двигатель Loncin в целом надежный, но требует своевременного обслуживания.Характеристики HAMERX-60C

Характеристика	Значение
Размеры плиты, см.	32 х 49
Двигатель	Loncin 154F
Тип запуска	Ручной
Мощность, л.с.	3
Вес, кг	60
Частота вибраций, уд./ мин.	5100
Скорость перемещения, м./ мин.	20
Глубина уплотнения, см.	20
Сила удара, кН	9
Принцип работы	Прямоходная
Уровень шума	120 дБ
Комплектация	коврик для плитки, транспортировочные колеса
Разработка / производство	Китай

Эксперт рассказывает о характеристиках этой модели:

Zitrek Z3K60 – от 24 500 руб.

Машина выполнена добротно, приятна в управлении, качество деталей на высоком уровне. Этот аппарат для длительной работы. Полиуретановый коврик для плитки придется купить отдельно. Это единственный недостаток этой модели. Характеристики Zitrec Z3K60

Характеристика	Значение
Размеры плиты, см.	53 х 37
Двигатель	Loncin 160F
Тип запуска	Ручной
Мощность, л.с.	5,5
Вес, кг	63
Частота вибраций, уд./ мин.	5400
Скорость перемещения, м./ мин.	15
Глубина уплотнения, см.	35
Сила удара, кН	11
Принцип работы	Прямоходная
Уровень шума	105 дБ
Комплектация	транспортировочные колеса, нет коврика
Разработка / производство	Чехия / Китай

Автор следующего видео рассказывает о впечатлениях после покупки этой виброплиты:

Обустройство основания

Именно качество и стабильность основания в первую очередь определяют, останется ли покрытие ровным на долгие годы.

Большинство мастеров работает по следующей схеме:

• вынимают растительный грунт на глубину 20-30 см;
• трамбуют дно котлована и застилают его геотекстилем;
• насыпают щебень на толщину слоя в 15 см, трамбуют его;
• насыпают песок, также трамбуют;
• укладывают плитку.

Такому покрытию даже уклон не нужен — вода уходит в щели между модулями.

Этот простой способ описан даже в инструкции производителей тротуарной плитки, видимо, чтобы не отпугивать потенциального клиента сложностью работ. Гарантию они дают на год и подобным образом выполненное покрытие как раз около 12 месяцев и остается ровным, так что все по-честному.

Но затем на покрытии появляются неровности вследствие действия ряда факторов:

• подвижки грунта: трамбовка дна котлована от этого не спасает;
• морозное пучение грунта;
• вымывание песка из-под плитки.

Чтобы покрытие оставалось ровным долгие десятилетия, мягкий грунт следует выбирать полностью, на всю глубину залегания. Но обо всем по порядку.

Начинают с установки бордюра или поребрика:

размечают участок, воткнув в землю колышки, и натянув между ними капроновый шнур или шпагат; выкапывают по периметру траншею с шириной и глубиной на несколько сантиметров превышающей размеры заглубляемой части бордюрного камня. Можно отметить нужную глубину на доске и использовать ее как шаблон; замешивают густой бетонный раствор марки М100. На одну объемную часть цемента марки М400 вносят 3 части наполнителя — песка или гранотсева. Воды добавляют столько, чтобы раствор разваливался, то есть был достаточно жестким; натягивают по уровню шнур, обозначающий положение бордюра

При укладке плитки бордюр сам выступает ориентиром, потому важно установить его горизонтально. Монтаж противоположных бордюров планируют так, чтобы между ними уместилось целое число модулей; насыпав в траншею бетонную смесь, устанавливают бордюрный камень и пристукивают его обрезиненной киянкой. После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы

Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон

После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы. Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон.

Тротуарные лодки и бордюры

После отвердения бетона на месте будущей площадки, то есть между бордюрами, вынимают весь мягкий грунт. Останавливаются на глубине, где лопата входит в землю с большим трудом — обычно здесь залегает глина или известняк.

Минимальная глубина котлована — 50 см, но если грунт остается мягким до 1 м, то и копать нужно до этой отметки. Подровняв дно котлована, его застилают геотекстилем. Далее приступают к устройству песчано-щебеночной подушки.

Бордюр для тротуаров не имеет армирования, как автодорожный, потому требует осторожного обращения
