Система погодозависимого управления отоплением

Преимущества автоматического управления

Сейчас современную котельную сложно себе представить без систем автоматики, объединивших все новые достижения в области управления тепловыми потоками. Характерно, что для большинства потребителей до сих пор основным критерием качества отопительной системы является принцип «греет-не греет». Не смотря на то, что он совершенно не применим к автоматизированным системам отопления, мало кто признаёт значимость применения в своей котельной специальной автоматики, которая бы обеспечивала максимальный уровень теплового комфорта в доме.

В настоящее время существенно снизить затраты на отопление и заодно создать наиболее благоприятный температурный фон в доме под силу лишь современной системе терморегулирования. Такой эффект достигается благодаря оптимизации работы всех компонентов системы отопления. Отметим, что практически все современные котлы в их штатной комплектации оснащены стандартной автоматикой, которая контролирует работу горелки, принимает сигналы от датчиков и устройств безопасности, а также поддерживает установленную температуру теплоносителя в контуре

Важно заметить: именно «котловую» температуру, а не комнатную. Что не избавляет пользователя от необходимости постоянно регулировать эту температуру в зависимости от потребности в тепле

Используя столь несовершенное оборудование, вы невольно обрекаете себя на вечную «прикованность» к ручке терморегулятора: при понижении уличной температуры воду в системе будет необходимо нагреть сильнее, а когда на улице потеплеет — понизить. И проделывать эти манипуляции с терморегулятором можно до бесконечности. Но если при похолодании «раскочегаривать» котел приходится волей-неволей , то при потеплении, как это нередко бывает, снижать температуру котловой воды вроде бы и не обязательно. Ведь, как известно, жар костей не ломит. Да и не перевелись еще среди нас любители распахнуть форточку пошире, когда в комнате становится слишком жарко.

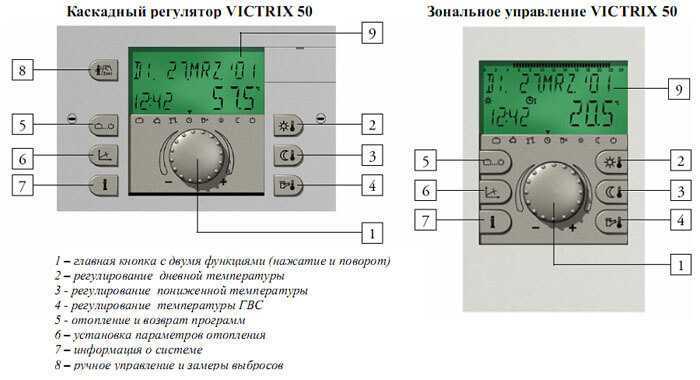

Очевидно, что, подобный подход к энергосбережению уже через короткое время ощутимо ударит по карману даже самого обеспеченного домовладельца. И прежде всего из-за перерасхода топлива. А ведь тенденция роста цен на основные энергоносители, отчетливо проявившаяся в последние годы, по прогнозам специалистов, сохранится и в будущем. Естественно, ни о каком тепловом комфорте при таких способах терморегулирования не может быть и речи. По подсчетам специалистов, пользователь котла, не оснащенного системой автоматики, тратит более 210 часов личного времени в год только на настройку температуры теплоносителя в котле! Другое дело — современные микропроцессорные панели управления. Они позволяют поддерживать разную температуру сразу в нескольких нагревательных контурах. Под таким контуром понимается часть системы, работающая со своими температурными и гидравлическими характеристиками и имеющая возможность их регулировки. Это, скажем, контур радиаторного отопления или один контур водяных теплых полов. Например, система Immergas для линейки котлов Victrix управляет тремя независимыми контурами (двумя смесительными и одним прямым) и контуром ГВС, а Color Matic от VAILLANT имеет возможность контролировать работу сразу пятнадцати, причем температура теплоносителя внутри их напрямую зависит от состояния погоды на улице.

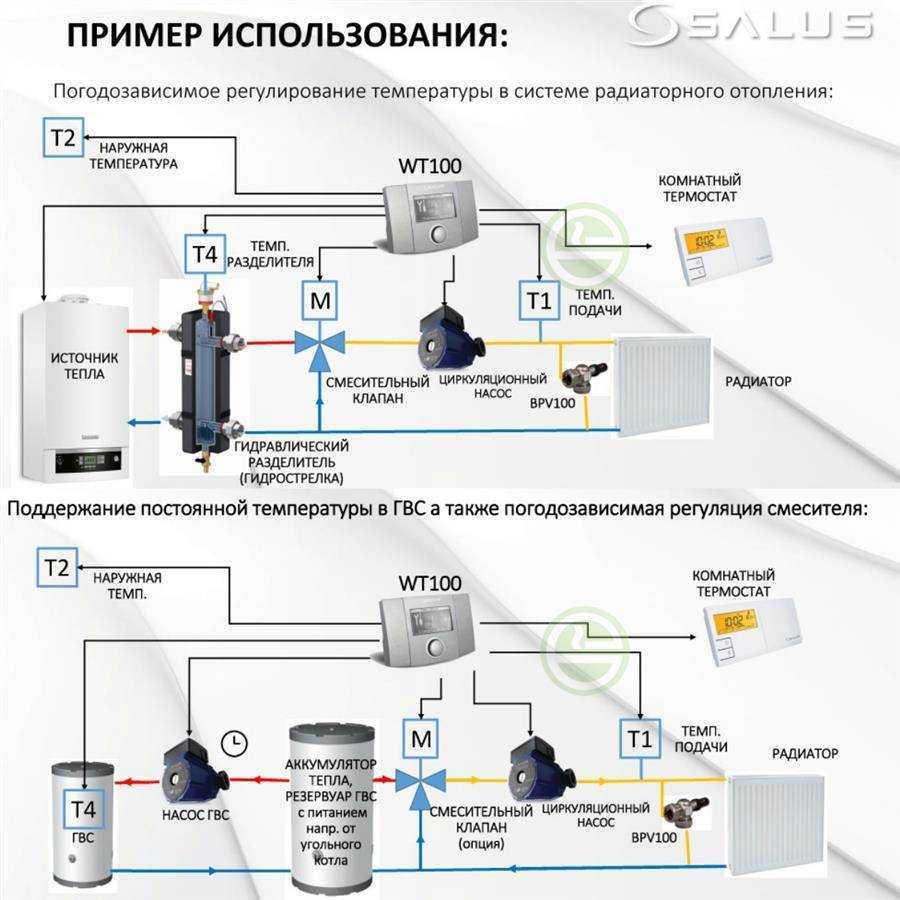

Системы с таким принципом регулирования называются метеоуправляемыми или, как говорят специалисты, погодозависимыми (о принципе погодозависимого управления мы поговорим ниже). Для контроля наружной температуры в этих системах используется уличный датчик температуры, устанавливаемый на здании снаружи, с северной стороны. Контроллер (программатор) системы также полностью отвечает за процесс приготовления горячей воды в бойлере косвенного нагрева.

В некоторых системах используют принцип модульного построения. Он позволяет укомплектовывать систему под конкретную ситуацию и требования заказчика, а также подключать дополнительные контуры и контролировать их работу с помощью установки соответствующего модуля — без замены панели управления в целом, что дает значительную экономию средств.

От каких факторов зависит работа газового котла?

На производительность газового котла влияют разные факторы. Если вы еще не купили данное устройство, а только планируете его приобрести, учтите, что главным условием для его установки является наличие централизованного газоснабжения. Некоторые считают, что смогут обойтись баллонным газом, но это существенно увеличит расходы. В этом случае лучше установить электроотопление.

Оптимальная работа зависит от следующих критериев:

Конструкции котла – они могут быть одноконтурные, двухконтурные, навесные, напольные и т.д.
КПД – номинального и реального.
Правильной организации отопления в доме: мощность котла должна соответствовать площади обогреваемых помещений.
Техническое состояние оборудования.
Качества газа.

Теперь подробнее рассмотрим, как можно оптимизировать каждый из критериев, чтобы добиться максимальной производительности устройства.

Конструкция котла

Котлы бывают одноконтурные и двухконтурные. К первому придется докупать бойлер косвенного нагрева, чтобы он смог нагревать воду. Двухконтурный вариант предпочтительнее, так как он укомплектован всем необходимым для производства горячей воды и отопления дома. Для удобства использования приоритетным режимом в таком котле является подача горячего водоснабжения. Это значит, что при включении подачи воды, отопление прекращается.

Существуют настенные и напольные газовые котлы. Первые обладают меньшей мощностью и смогут обогреть только помещение площадью до 300 м². Если ваш дом больше, необходимо будет приобрести еще один навесной или напольный котел.

Номинальный и реальный КПД

В инструкции к любому газовому котлу указывается номинальный КПД, обычно он составляет 92-95%, у конденсационных моделей – около 108%. Однако реальный показатель обычно на 9-10% ниже. Еще больше снижает его наличие различных видов теплопотерь:

Физический недожег – этот показатель зависит от объема лишнего воздуха, находящегося в агрегате в процессе сжигания газа. Также на него влияет температура уходящих газов: чем она выше, тем ниже КПД котла.

Химический недожег – этот показатель колеблется в зависимости от объема окиси угарного газа, которая появляется от сгорания углерода.
Теплопотери, которые уходят через стенки котла.

Повысить реальное КПД устройства можно следующими способами:

Снижением показателя физического недожега с помощью регулярной чистки сажи на трубопроводе и уборки накипи с водяного контура.
Уменьшением количества лишнего воздуха путем установки ограничителя тяги на дымоходную трубу.
Регулировкой положения заслонки поддувала таким образом, чтобы достигалась максимальная температура теплоносителя.
Регулярной очисткой копоти на камере сгорания, из-за которой увеличивается расход газа.

Увеличить КПД газового котла позволит замена дымохода на более инновационный. Большая часть традиционных отводных труб слишком зависят от погодных условий. На замену им пришел коаксиальный дымоход, который отличается стойкостью к температурным перепадам и способен повысить КПД, а также сэкономить топливо.

Обратите внимание! Некоторые владельцы газовых котлов допускаю ошибку – выливают теплоноситель и заливают водопроводную воду. Делать этого не стоит, так как новая сантехническая вода, нагреваясь, оставляет накипь на стенах трубопровода.

Примеры моделей

Бакси.

Оптимальный режим работы этого настенного газового котла достигается так: в небольших квартирах показатели ставятся на F08 и F10. Спектр модуляции стартует с 40% от наивысшей мощности. И минимально возможный рабочий режим – 9 кВт.

Многие модели данной фирмы очень экономичны и могут трудиться при низком давлении газа. Пределы давления: 9 – 17 мбар. Диапазон подходящего напряжения: 165 – 240 В.

Вайлант.

Многие аппараты данной марки оптимально трудятся при таких условиях: мощь — 15 кВт. Подача ставится на 50-60. 35 минут аппарат трудится, 20 минут – отдыхает.

Ферроли.

Лучшие условия: на отопление 13 кВт, для нагрева воды – 24 кВт.

Меркурий.

Давление воды в сети – максимум 0,1 МПа. Высший температурный показатель на выходном участке – 90 С, номинальный показатель уходящих газов – минимум 110 С. Разрежение за аппаратом – максимум 40 Па.

Навьен.

В основном, это двухконтурные агрегаты. Здесь работает автоматика. Режим настраивается сам. Задаётся параметр прогрева комнаты. Есть насос, который может снижать параметры на 4-5 градусов.

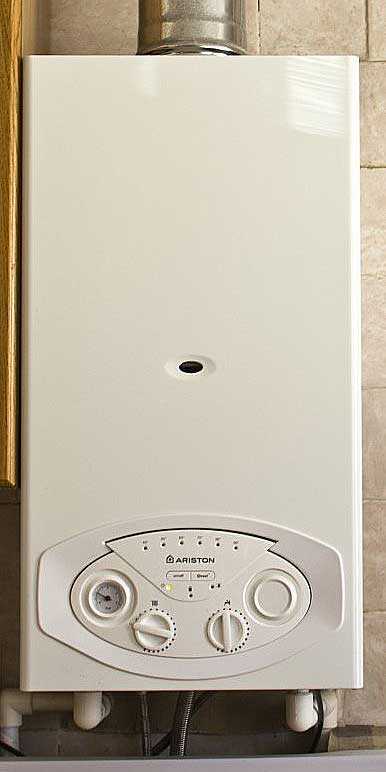

Аристон.

Тоже действует автоматическая настройка режимов. Часто люди выбирают модели с режимом «Комфорт-Плюс».

Будерус.

На подаче обычно ставятся значения: 40 — 82 С. На мониторе обычно отражается текущий параметр. Самый удобный летний режим – при 75 С.

Достоинства и недостатки

Плюсы беспроводных термостатов для газовых котлов:

Точная регулировка температуры в жилом помещении — встроенные в модули прибора датчики чутко реагируют на температурные колебания. Пока температура воздуха находится в заданных пользователем пределах, газовый котёл не работает.

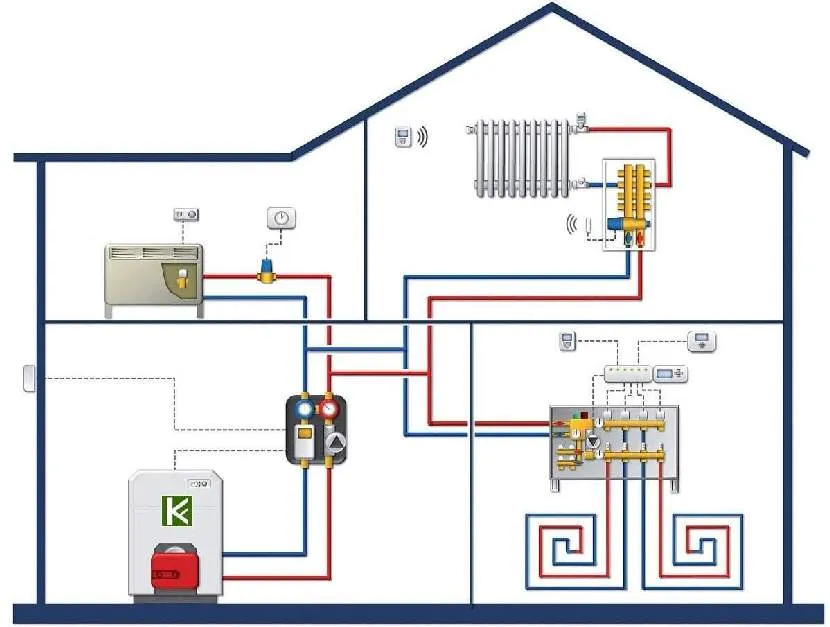

Фото 2. Схема системы отопления дома с покомнатной установкой термостатов. Позволяет регулировать температуру в каждом помещении.

Экономичность — после установки беспроводного термостата ежемесячное потребление газа и электроэнергии сокращается на 30%.
Снижение нагрузки на котёл — вода в отопительной системе остывает значительно быстрее, чем воздух в помещении. Поэтому при отсутствии терморегулятора число циклов включения и выключения газового котла достаточно велико, что приводит к его дополнительному износу. После установки дистанционного регулятора отопительное оборудование функционирует в более щадящем режиме.

Современные беспроводные терморегуляторы обладают эргономичным дизайном, благодаря чему в любом интерьере не создают дисгармонии. Дополнительное преимущество этих приборов — отсутствие необходимости прокладки проводки.

Минусы беспроводных термостатов для газовых котлов:

Ограниченный ресурс элементов питания — когда батарейки в блоках регулятора разряжаются, нарушает процесс передачи радиосигнала от термодатчика к котлу отопления. В результате этого контроллер котла ориентируется только на показания своих измерителей, что приводит к перегреву воды в теплоносителе. Для предупреждения таких сбоев в работе беспроводного термостата большинство производителей предусмотрели в приборах функцию оповещения о состоянии заряда элементов питания.

Фото 3. Комнатный термостат Verol VT-1520 WLS беспроводной. На дисплее в верхнем правом углу индикатор заряда батарейки.

Проблемы совместимости термостата и котла — совместная эффективная работа этих приборов возможна только в том случае, если они изготовлены одной фирмой-производителем. Если марки газового котла и терморегулятора отличаются, их различия в электронике провоцируют возникновение сбоев в работе и, соответственно, сложности в эксплуатации.

Сервисные функции

Чистый воздух. Для снижения количества вредных выбросов в воздух многофункциональная автоматика способна оптимизировать работу горелки. В установочных параметрах современных контроллеров минимальная продолжительность горения задана изначально. Это исключает работу горелки в режиме «старт-стоп», плохо влияющем как на ресурс оборудования, так и на экологию. Дело в том, что больше всего вредных выбросов образуется именно в момент розжига. Это происходит за счет неполного сгорания топлива. По умолчанию минимальное время работы горелки обычно составляет не менее одной минуты. Так что, приобретая современную систему управления, вы заботитесь не только о своем кошельке, но и о своем здоровье.

Плавный пуск. Интересной функцией является так называемая разгрузка пуска. В момент первого (холодного) включения котла или после его длительного простоя в топке обычно наблюдается усиленное образование конденсата. Как правило, это смесь кислот, неблагоприятно воздействующих на внутренние элементы устройства. Именно для устранения такого неприятного явления многие системы управления и позволяют производить пусковую разгрузку. Суть ее заключается в том, что непосредственно в момент включения отопления циркуляционные насосы еще не работают, поэтому теплоноситель, находящийся в котле, достаточно быстро нагревается до 40-60°С. Именно этот диапазон считается безопасным в смысле образования конденсата, а значит, время вредного воздействия последнего существенно сокращается. После достижения нужной температуры включаются насосы отопительных контуров и система начинает работать в заданном режиме.

«Выбег» насосов. Во многих современных системах можно задавать время «выбега» насосов. Эта функция позволяет предотвратить возможный перегрев котла. Дело в том, что в котлах (особенно чугунных) наблюдается повышение температуры котловой воды уже после отключения горелки. Виною тому происходящий внутри металла теплообмен, направленный от поверхности, обращенной к топке, к той, которую омывает теплоноситель. Процесс будет происходить до тех пор, пока температуры внутренней и наружной поверхностей не сравняются, при этом может наступить перегрев котла

Вот почему важно не останавливать циркуляционные насосы сразу, а давать им еще какое-то время поработать

Интересный путь решения этой проблемы предложили специалисты компании BUDERUS в панелях серии Logamatic 4000, создав функцию «использование остаточного тепла». При нагреве теплоносителя котел достигает не максимальной температуры, а лишь определенной расчетной, при которой автоматика отключает горелку, а нагрев продолжается уже за счет описанного выше эффекта. Выделяемая энергия, разумеется, не пропадает зря, а используется для получения горячей воды в бойлере.

Летнее ТО. Многие системы регулирования имеют функцию деблокирования насосов. Она реализована, к примеру, в контроллерах серии Е6 от KROMSCHRODER (стоимость — € 382), в панелях управления Vitotronic от VIESSMANN, Honeywell Smile, Immergas Viktrix и многих других. Долго не работающий циркуляционный насос и смесительный клапан может заклинить, вот поэтому в летний период, во время длительного бездействия, их желательно на некоторое время все же включать.

Как отрегулировать тягу в газовом котле?

После установки газового котла Bosch или другого производителя производительность может снизиться. Необходимо периодически проверять его как в самом приборе, так и в дымоходе. Посмотрите в окно и удалите все следы копоти. На тягу также могут влиять погодные условия.

Переключатель потока может улучшить поток. Это искусственно снижает давление. Или вы можете купить вентилятор, вентилятор для погоды.

Воздушная заслонка используется, когда поток слишком велик. Затем дымоход остывает, и образуется конденсат. Дымоход забит сажей или льдом. Но не забывайте раз в несколько дней поворачивать регулятор потока, чтобы предотвратить его порчу, иначе потом вы не сможете изменить положение.

Существуют некоторые механические регуляторы. Они подходят для приборов, работающих на твердом топливе. Однако они подходят и для газовых приборов.

Инструкции по регулировке запорного клапана газового котла:

Вылейте воду из котла.
Удалите теплоноситель (если отопление нельзя перекрыть с помощью кранов).
На место заглушки поставьте шибер.
Верните назад теплоноситель.
Зажгите горелки.
Задайте градусы.

Термостат – что это такое, зачем нужен, принцип работы

В функционал стандартного отопительного котла, как правило, входит терморегулирующее устройство. Отвечает оно, прежде всего, за уровень нагрева теплоносителя. Однако как показывает практика этого не всегда достаточно.

Так как в зависимости от внешних условий может развиться несколько вариантов ситуации:

Вода нагревается до нужно значения, но в помещении холодно.
В комнате становится жарко, а теплоноситель еще продолжает нагреваться.

В 1-ом случае, хотя котел и работает в заданном режиме, комфортного микроклимата в доме нет. Чтобы исправить ситуацию, потребуется вносить корректировки – ставить больший уровень нагрева, а когда погода изменится, опять вносить корректировки.

Во 2-ом случае будет происходить явный перерасход энергоресурса. Поэтому также понадобится уменьшать температуру теплоносителя, а при похолодании – опять повышать.

Исправить ситуацию может комнатный терморегулятор для газового котла отопления. Работает он по следующему принципу:

В помещении устанавливается термодатчик, связанный с блоком управления агрегата.

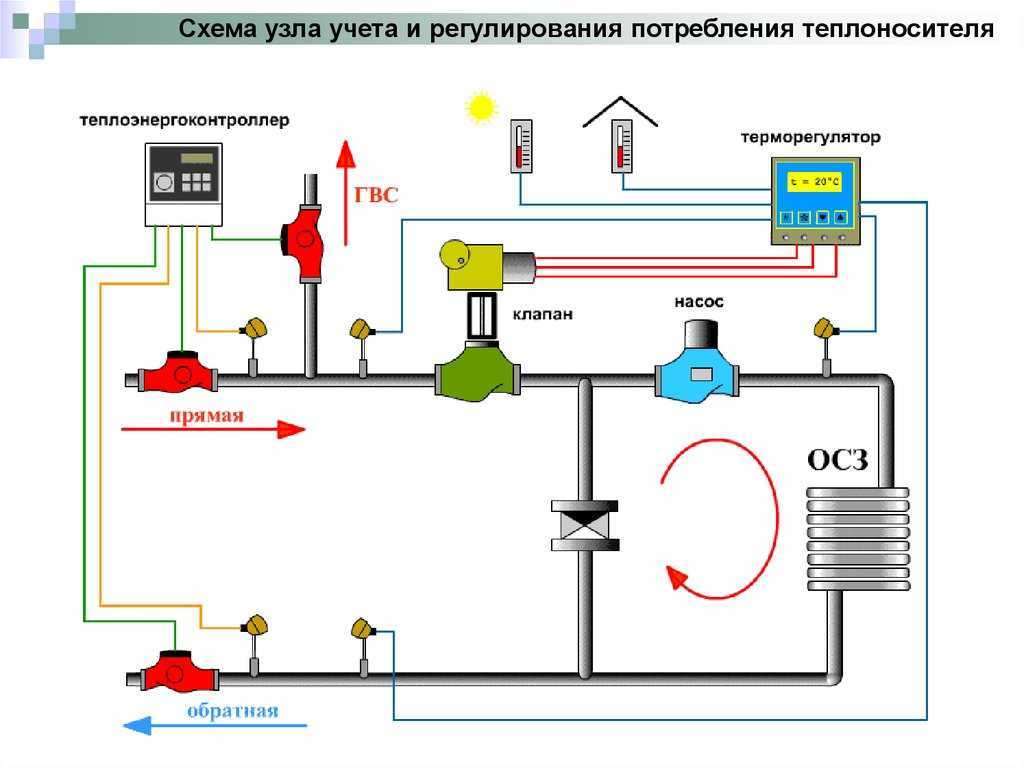

Пример схемы регулирования температуры в доме с помощью термодатчиковИсточник kermi-fko.ru

Пользователь устанавливает на приборе комфортную температуру, например, 23°C.
Котел нагревает воздух через теплоноситель в радиаторах, пока не будет достигнут заданный уровень нагрев.
Затем срабатывает датчик и посылает сигнал на отключение оборудования.
Когда температура в комнате упадет ниже установленного значения (в данном примере до 22°C), датчик пошлет сигнал на включение агрегата.

Таким образом, настенный терморегулирующий модуль быстро и, самое главное, своевременно контролирует температуру в помещении – не давая системе перегреваться, а комнате охлаждаться.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

низкая точность поддерживаемой температуры;
проводное подключение – кабель придется тянуть из котельной в нужную комнату;
отсутствие различных удобных функций, имеющихся в программаторах.

Явных преимуществ у биметаллических термостатов тоже три:

невысокая цена и доступность;
надежность в работе – в простейших моделях нечему ломаться;
простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

В беспроводных программаторах нужно вовремя менять элементы питания

Типичный набор функций перечислим на примере термостата Baxi Magic Plus:

диапазон регулирования температуры – 5…35 °С;
защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
ЖК-дисплей с подсветкой, управление – кнопочное;
сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
2 режима работы – экономичный и комфортный;
часовой / суточный / недельный программатор.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Температура теплоносителя в отопительной сети

Система теплоснабжения обязана функционировать таким образом, чтобы в помещении было комфортно находиться, поэтому и установлены нормы. Согласно нормативным документам, температура в жилых домах не должна опускаться ниже 18 градусов, а для детских учреждений и больниц — это 21 градус тепла.

Но следует учитывать, что в зависимости от температуры воздуха снаружи здания строение через ограждающие конструкции может терять разную величину тепла. Поэтому температура теплоносителя в системе отопления, исходя из внешних факторов, варьируется пределе от 30 до 90 градусов. При нагреве воды свыше в отопительной конструкции начинается разложение лакокрасочных покрытий, что запрещено санитарными нормами. Чтобы определить, какая должна быть температура теплоносителя в батареях, используют специально разработанные температурные графики для конкретных групп зданий. В них отражена зависимость степени нагрева теплоносителя от состояния наружного воздуха. Также можно задействовать автоматическую регулировку согласно показаниям датчика температуры отопления. расположенного в помещении.

Факторы, влияющие на работу котла

Для того чтобы понять, какую выставить температуру воды в котле, необходимо учитывать основные факторы:

заявленную заводом-изготовителем паспортную тепловую мощность котла;
температуру наружного воздуха;
материал стен помещения;
качество установки окон и дверей, как мест максимальных теплопотерь.

Тепловую мощность котла легко узнать, прочитав паспорт котла, – у каждого прибора она указана. Зная мощность котла, можно применить формулу: 1 КВт тепловой энергии отапливает 10 м² площади. Подразумевается, что такой расчет (приблизительный) подходит для создания комнатной температуры в +18 С при высоте деревянных стен до 2,5 м и уличной температуре 0 С.

При этом считается, что дом максимально утеплен – перед входной дверью имеется неотапливаемый тамбур, в каждом окне установлены две рамы либо современный стеклопакет, потолок со стороны крыши утеплен слоем насыпного утеплителя либо плитами каменной ваты.

Например, номинальная тепловая мощность котла составляет 10 КВт, тогда, подставив это значение в формулу, получим 100 м².

Представим, что для отопления площади в 100 м² был выбран агрегат номиналом в 5 КВт – недостаточность мощности приведет к почти непрерывной работе котла, резкому снижению его ресурса и преждевременному выходу из строя.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

И в заключение

«Умное» устройство греет комнаты за вас

Выбирайте модель, которая вам больше подходит. Лучше всего приобретать оборудование одного производителя.
Если не можете провести самостоятельный монтаж и настройку, обратитесь к специалисту.
