Повышаем эффективность (кпд) твердотопливного котла

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

1. Сверхвысокий КПД — 105,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность — 35 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
6. Полнофункциональная защита.
7. Предварительная очистка конденсата.
8. Предварительная очистка питательной вода — встроенный фильтр.
9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

• работает только с низкотемпературными теплоносителями в системе «теплый пол»;
• высокая стоимость;
• реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

1. Сверхвысокий КПД — 103,0 %.
2. Площадь нагрева до 250 м2.
3. Теплопроизводительность — 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
7. Цена: 63700 руб.

Недостатки котлоагрегата — высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению — 24 кВт.

Преимущества модификации:

1. Сверхвысокий КПД — 110,0 %.
2. Площадь нагрева до 192 м2.
3. Теплопроизводительность по отоплению — 24 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
5. Высококачественные конструкционные материалы, долговечность работы котла.
6. Высокий уровень автоматизации и контроля теплотехнических процессов.
7. Расширительный бак — 6л.
8. Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

• недоступность для работы на сжиженном газе;
• высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant — лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

1. Сверхвысокий КПД — 108,0 %.
2. Площадь нагрева до 200 м2.
3. Теплопроизводительность по отоплению — 20 кВт.
4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля работоспособности узлов установк
8. Расширительный бак — 10 л.
9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

1. Сверхвысокий КПД — 108,7 %.
2. Площадь нагрева до 350 м2.
3. Теплопроизводительность по отоплению — 35 кВт.
4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
5. Высококачественные конструкционные материала, долговечность работы котла.
6. Дистанционное управление.
7. Высокий уровень автоматизации и контроля процессов горения.
8. Цена: 105806 руб.

Недостатки котлоагрегата — высокая стоимость котла и ремонтных работ.

Экономичный газовый котёл с высоким КПД

Как показывает практика, а также доказывает техдокументация, котлы зарубежных производителей имеют более высокий коэффициент полезного действия. Европейские организации акцентируют усилия на совершенствовании энергосберегающих технологий. Зарубежные котлы от газа характеризуются высокой производительностью, потому что их устройство подразумевает:

1. Модуляционную горелку. Котлы популярных компаний отличаются двухступенчатыми либо модулируемыми горелками, которые могут похвастаться автоматической приспособляемостью к фактическим рабочим параметрам отопительной системы. Остатков на выходе минимальное количество.
2. Нагрев жидкости. Хороший котёл – это оборудование, которое разогревает теплоноситель максимум до 70 °С, в то время как отходящие газы нагреваются не более 110 °С, это и даёт наилучшую тепловую отдачу. Однако при низкотемпературном нагреве жидкости присутствуют некоторые недостатки, такие как малая тяга и активное образование конденсата. Теплообменники в агрегатах от газа с высокой производительностью выполняются из качественной нержавейки и имеют особый конденсаторный блок, который необходим для отбора энергии от конденсата.
3. Нагрев подводящего газа и воздуха, что поступает в горелочное устройство. Подключение агрегатов закрытого типа происходит коаксиальному дымоходу. Воздух циркулирует в камеру сжигания через наружную полость трубы с двумя полостями, до этого подогреваясь, что способствует снижению нужных тепловых затрат на пару процентов. Горелочные устройства с предварительным изготовлением газовоздушной смеси тоже осуществляют подогрев газа перед подачей его на горелку.
4. Монтаж системы повторной циркуляции отходящих газов. В таком случае дым поступает не сразу в камеру сжигания, а циркулирует через дымоход, смешивается с чистым воздухом и оказывается опять в горелке.

Наивысший коэффициент полезного действия наблюдается при нагреве образования конденсата либо «точки росы». Агрегаты, функционирующие при низкотемпературном нагреве, называют конденсационными. Их отличие в небольшом количестве потребляемого газа и высокая тепловая эффективность, что очень видно при подсоединении к оборудованиям от баллонов с газом и газгольдеру.

Известно множество брендов конденсационных агрегатов, самыми популярными из них являются только некоторые. Газовые котлы с высоким КПД для дома вы можете выбрать из следующих марок:

• Виссман;
• Будерус;
• Вайлант;
• Бакси;
• Де Дитрих.

Раскрой деталей и установка котла

Перед началом сборки самодельных дровяных котлов понадобится выполнить чертеж с учетом особенностей системы отопления для частного дома. Изделия имеют вид 2-х отсеков, расположенных «матрешкой». Внешний короб является камерой сгорания, внутренний – резервуаром для нагрева воды. Элементы между собой не сообщаются.

Подготовка деталей выполняется так:

1. Из листа металла вырезаются стенки агрегата.
2. Из металла толщиной 10-12 мм делаются перегородки под печку.
3. На верхней детали проделывается отверстие для дымохода диаметром 10 см.
4. К дну привариваются бока, а потом – на вертикальные детали металлические полосы 3 см шириной под колосниковую решетку.
5. На боковые части крепятся опоры-полосы для перегородок.
6. Изготавливаются и устанавливаются на петли дверцы, вырезаются створки для топки и зольника.
7. Крепятся перегородки в виде лабиринта – они повысят эффективность нагрева за счет создания преграды для воздуха.
8. На крышку с отверстием приваривается гильза 20 см высотой под дымоход.
9. Крышка приваривается к корпусу, монтируется дымоход.

Создание котла из трубы

Котел на дровах или угле выполняется из трубы и имеет П-образную форму. На верхней части находится штуцер, на нижней – обратка. Агрегат легко сделать, если соблюдать пошаговые рекомендации:

1. Подбор инструментов и материалов. Потребуется несколько металлических труб диаметром 1,5-2 дюйма, а также сварочный инвертор, болгарка с насадкой для резки металла, рулетка, молоток.
2. Распил металлической трубы по размерам.
3. Сварка краев нижней части в виде буквы П.
4. Выжигание отверстий под вертикальные стойки.
5. Обустройство вертикальных элементов из уголков или труб меньшего диаметра.
6. Изготовление верхней части из трубы аналогичного диаметра и отверстиями под вертикальные детали.
7. Приваривание штуцера на патрубок подачи и развоздушивателя.
8. Выполнение топки и поддувала. В трубе вырезается прямоугольные отверстия 20х10 см под топку и 20х3 см для поддувала.

Выполнение электрической модели

Схема сборки ТЭНа своими руками

Электрокотел своими руками для отопления дома изготавливается с применением таких материалов и инструментов:

• угловой шлифмашинки или болгарки;
• сварочного инверторного аппарата;
• мультиметра;
• листовой стали толщиной от 2 мм;
• переходников для подсоединения к системе;
• ТЭНов – нагреватели можно купить или собрать самостоятельно;
• стальной трубы 159 мм диаметром и 50-60 см длиной.

Алгоритм создания агрегата электрического типа состоит из следующих этапов:

1. Выполнение патрубков подсоединения к системе из труб. Понадобится 3 элемента 3, 2 и 1,5 дюйма диаметром.
2. Изготовление емкости под резервуар из трубы. Делают разметку, по ней прорезают отверстие и обрабатывают швы.
3. Приваривание патрубков к отверстиям.
4. Вырезание из трубы большего диаметра двух кругов под нагревательный отсек.
5. Приваривание к верхней части патрубка 1,25 дюйма диаметром.
6. Выполнение места под нагреватель. В дне делают два отверстия.
7. Подсоединение котла при помощи патрубков к системе.
8. Установка маломощного ТЭНа с терморегулятором на верхний патрубок.

Эпилог

Вот я написал текст. Перечитал и подумал, что меня могут обвинить в отыскивании мелочей. Еще немного и я запрещу форточки открывать и дом (квартиру) проветривать. Я согласен с критиками, но знаете, курочка по зернышку клюет, и если есть что-то, что даст нам зернышко, и труд на то, чтобы это зернышко клюнуть будет пренебрежительно мал, я думаю, надо клюнуть. Хуже точно не будет.

Прошу заодно обратить внимание на то, что я не первый раз обращаюсь к теме экономии при теплоснабжении. При желании кликайте ссылки для отбора материалов по ключевым словам. Эконом-мечтательДмитрий Белкин

Эконом-мечтательДмитрий Белкин

Статья создана 20.01.2015

Наиболее доступные методы экономии газа чисто через эксплуатацию котла

Как посоветовал Алексей, нужно покупать котел нужной мощности и с минимальной температурой отходящих газов. Но, к сожалению, далеко не все котлы имеют в своей инструкции столь специфическую характеристику. Советую не стесняться и звонить, писать производителям. Заодно увидите, есть ли у производителя техническая документация. А то, может быть, они как-то вообще по-другому работают! Опять же у них должны быть протоколы испытаний. Свои, внутренние, для внутреннего же использования. Но и секретными они не должны быть, как мне кажется.

Стоит ли брать котел с запасом мощности? Из того, что нам поведал Алексей (а я с ним согласен по всем пунктам) нет. Не стоит брать себе котел на 40 кВт, если нужен нам на 21. Более того, даже не стоит брать на 27. Очевидно, у более мощного котла более мощная горелка. Как минимум мы будем получать перерасход газа в моменты пуска.

Какой автоматике стоит отдать предпочтение: цифровой или аналоговой? Тут я странные термины привел. Объясню. Я назвал автоматику цифровой ту, у которой всего 2 состояния — включено и выключено. Притом, понятно, что выключено — это 0%, а включено — 100%. Аналоговая автоматика это такая, которая плавно увеличивает горение при плавном уменьшении температуры теплоносителя.

Я думаю, что аналоговая лучше в плане экономии. Но я думаю, что еще лучше цифро-аналоговая. Это такая, которая медленно разгорается, но до 100%. Причем даже не очень медленно. Просто наблюдая за своим котлом, у которого все время горит фитиль, я думаю, что при слабом горении тоже газ в трубу уходит в каком-то количестве.

Скорость циркуляции влияет на КПД? Я думаю, влияет. Чем выше скорость, тем реже будет выключение горелки. В смысле КПД это хорошо, а в смысле экономии? Вопрос сложный. Если брать на вооружение закон сохранения энергии, то должно быть все равно. Нужно только понять, когда газа больше мы теряем, в какие моменты, и постараться эти моменты либо вообще убрать из жизни, либо сделать, чтобы они по-реже наступали.

Какой поджиг лучше? Фитиль или пьезорозжиг? Вопрос тоже спорный. Если включение котла редкое, то лучше пьезо. Если частое, то фитиль тоже ничего. Опять же не понятно, сколько уйдет газа впустую, пока он зажгется? И сколько уйдет газа на поддержку фитиля. К сожалению, я думаю, что наличие пьезорозжига входит в конфликт с аналоговой схемой работы горелки. Так что пьезорозжиг скорее менее выгоден, но зато куда как более удобен!

Утепление котла и труб полезно? Я почти уверен, что да! Но только, конечно, следует следить за противопожарной безопасностью, и за тем, чтобы наше утепление не потекло от жара. Дело в том, что большинство химии разрушается при температуре и недостатке кислорода (термодеструкция). При этом могут возникать неприятные по запаху и по влиянию на здоровье химикаты. Полистирол, например, при термодеструкции выделяет стирол, который является ядом. Дополнительно следует утеплять стены за батареями. То есть банально закрывать стены от нагрева. Это должно значительно повысить КПД системы в целом.

Очистка от сажи и накипи. Вот то, что минимальными средствами может здорово поднять (восстановить КПД нашего котла) Это практически в тему, которую поднял Алексей. Если котел зарос накипью, то накипь действует как утеплитель, меньше тепла попадает воде, больше уходит в дымоход. Справедливости ради хочу уточнить, что в нормально работающей системе ни сажи, ни накипи быть не должно. Если газ коптит, то надо просто вызывать газовщика и разбираться. Это своеобразный форсмажор. Накипи тоже быть не должно. Воду в системе мы не меняем годами. В идеале заливаем раз в жизни и никогда не сливаем. Откуда там накипи взяться?

Что выгоднее — больше воды или меньше? С точки зрения КПД я затрудняюсь сказать. Думаю — без разницы или больше — лучше. Количество воды влияет на инерционность. Много воды дольше нагревается, но и дольше остывает. Это значит, что хорошенько нагревшись, а нагрев идет на максимальной мощности и на максимальном КПД, мы будем включать и отключать горелку реже, что, как мне кажется, тоже увеличивает эффективность (КПД) котла.

Так отнимать лишнее тепло от трубы? Я бы не стал. Я боюсь, что система может стать либо вообще неработоспособной, либо слишком дорогой в обслуживании.

Как рассчитать КПД котла отопления

Рассчитать значения можно несколькими способами. В европейских странах расчет КПД котла отопления принято производить по температуре отходящих газов (метод прямого баланса), то есть зная разницу между температурой окружающей среды и реальной температурой отходящих через дымоход газов. Формула довольно проста:

ηбр = (Q1/Qir) 100%, где

• ηбр (читается «эта») – КПД котла «брутто»;
• Q1 (МДж/кг) – к-во тепла, которое удалось аккумулировать, т.е. использовать в целях обогрева дома.
• Qir(МДж/кг) – общее количество тепла, выделяемое при сжигании топлива;

Метод прямого баланса не учитывает теплопотери самого котлоагрегата, недожог топлива, отклонения в работе и прочие особенности, поэтому был придуман принципиально другой, более точный способ расчета – «метод обратного баланса». Используется уравнение:

ηбр = 100 – (q2 + q3 + q4 + q5 + q6), где

• q2 – потери тепла с уходящими газами;
• q3 – потери тепла вследствие химического недожога горючих газов (применимо к газовым котлам);
• q4 – потери тепловой энергии с механическим недожогом;
• q5 – теплопотери от наружного охлаждения (через тепплообменник и корпус);
• q6 – потери тепла с физическим теплом шлаков, удаляемых из топки.

КПД «нетто» котла отопления согласно методу обратного баланса:

ηнетто = ηбр — Qс.н, где

Qс.н – общий расход тепловой и электрической энергии на собственные нужды в % выражении.

Конденсационные котлы

Таким образом, повысить КПД газового котла будет относительно несложно. Но конечно же, владельцам загородных домов лучше все же сразу приобретать экономичное и производительное оборудование этого типа. Самым высоким КПД, как уже упоминалось, отличаются конденсационные газовые котлы.

На отечественном рынке такое оборудование появилось относительно недавно. Экономичность этих котлов определяется в первую очередь тем, что в них дополнительно используется энергия, образующаяся из-за конденсации водных паров из отработанных газов. Эффективность такого оборудования на порядок выше, чем у обычных нагревательных агрегатов.

Многие производители подобных котлов уверяют даже, что они выпускают газовые котлы с КПД 100% или выше — 108-109%. Конечно, подобные утверждения оспариваются специалистами. Ведь, как известно, КПД любого оборудования редко доходит до 100%. Превышать же эту цифру такой показатель и вовсе не может. Увеличить количество тепла при сжигании одного и того же объема голубого топлива, разумеется, не способен даже самый совершенный нагревательный агрегат.

Но все же КПД газовых котлов отопления конденсационных намного выше, чем обычных. По мнению специалистов, он может доходить до 98-99%.

В плане экономичности расхода газа конденсационные котлы, таким образом, значительно превосходят простые. Однако, к сожалению, при этом и стоит такое оборудование намного дороже традиционного. Приобретать или нет такой агрегат — дело выбора самих хозяев газифицируемого дома. Скорее всего, в процессе эксплуатации газового котла с высоким КПД конденсационного разница в стоимости в конечном итоге окупится. Но произойдет это все же не слишком быстро, к чему покупатели должны быть готовы заранее.

Меры безопасности для повышения эффективности

Еще 20-30 лет назад цена на энергоресурсы на постсоветском пространстве была низкой, поэтому никто не обращал внимания на такой параметр, как эффективность. В конце концов, все решает продуктивность. Но когда цена на газ стала расти, а современные технологии еще не были доступны, мастера начали модернизировать газовые котлы с целью повышения эффективности удобными способами.

При проведении любых работ с газовым оборудованием необходимо соблюдать меры безопасности и обладать специальными навыками и инструментами. Также нельзя использовать запрещенные законом методы повышения эффективности

Например, подключение медных и алюминиевых пластин к теплообменникам для улучшения теплопередачи. Снижены теплопотери конструктивных элементов отопительных приборов за счет сварки сторонних элементов. Доработаны автоматика и теплообменники. Также использовались другие подобные методы. Повышалась эффективность, а государство и газовая служба никак не отреагировали на «креативность» умельцев.

Теперь все по-другому, и специализированные законы запрещают изменять конструкцию газовых котлов, которая должна быть сертифицирована, как и все их отдельные элементы. В результате невозможно повысить эффективность за счет замены механических, электрических и других компонентов нагревательных устройств на компоненты сторонних производителей.

Нарушение этих требований может повлечь за собой:

• Административная ответственность. Если сотрудники «Горгаза» обнаружат нарушение конструкции котла и аварий не произойдет, придется заплатить штраф в размере 10-15 тысяч рублей. На это указывает статья 7.19 КоАП. В наиболее серьезных случаях газовая служба также имеет право расторгнуть договор на оказание услуг и прекратить подачу топлива.
• Уголовная ответственность. Об этом свидетельствует Федеральный закон от 25.07.2012 г. 229-ФЗ от 29 июля 2018 г. «О внесении изменений в статью 215.3 Уголовного кодекса Российской Федерации и статьи 150 и 151 Уголовного кодекса Российской Федерации». Эти правила вступят в силу, если конструктивные изменения будут иметь серьезные последствия.

То есть не стоит рисковать жизнями людей, чтобы повысить КПД котла на несколько процентов.

Что означает КПД

На рынке можно встретить огромное количество моделей газовых котлов от различных производителей, среди которых присутствуют не только отечественные, но и зарубежные. Обычно при покупке данного газового прибора, покупатели определяют свой выбор исходя из стоимости и мощности оборудования. И, к сожалению, это неправильные критерии выбора газового котла. Многие владельцы частного домохозяйства забывают про такой показатель, как коэффициент полезного действия. Это очень важный параметр, по которому можно подобрать достаточно хороший обогревательный прибор. Коэффициент полезного действия котла имеет следующее определение: это отношение полезной теплоты, израсходованной на обогрев воды, к установленной теплоте газового котла. То есть, не все тепло, которое вырабатывает газовый котел, идет на нагрев рабочей жидкости. Какая-то часть энергии уходит в окружающую атмосферу и на собственные нужды обогревательного прибора.

От чего зависит КПД котла

Коэффициент полезного действия представляет собой процент от теплотворного показателя горючего. Иными словами, КПД указывает, какую часть от теплоты сгорания топлива котлу удается использовать для обогрева. При этом любые расчеты принимают за основу свойства природного газа, который соответствует принятым государственным стандартам.

Показатели оборудования зависят от нескольких основных факторов:

• тип горелки – закрытые модели демонстрируют более высокую эффективность, нежели атмосферные;
• конструкция теплообменника – максимальный объем энергии теплоносителю передают настенные и напольные конденсационные модели;
• система управления – датчики, автоматические решения, встроенный или смонтированный отдельно насос гарантируют рациональное использование топлива;
• тип розжига – при устройстве электроподжига отсутствует необходимость в установке постоянно работающего запальника, что экономит ресурс;
• сторонние факторы – правильность установки, конструкция дымохода и т.д.

Можно ли повысить КПД котла

Независимо от типа – КПД напольного котла, а также КПД настенного котла зависят от принципа их работы, мощности, объема сжигаемого топлива. Чем больше сжигается газа, тем больше будет теплопотерь через стальной кожух и дымоход. При этом следует учитывать, что использование оборудования на чрезмерно малой мощности не приведет к экономии и повышению коэффициента полезного действия, так как газовая смесь будет сгорать не вся, ее часть уйдет в трубу дымохода. Поэтому нужно искать средний, оптимальный для данного устройства параметр.

Пример: в документации к портативным газовым котельным мощностью 15 кВт сказано, что если запускать их на максимальной мощности (15,2 кВт), то КПД станет равным 91,5%, а при минимальной нагрузке (около 5 кВт) – уменьшится до 78%. Считается, что эффективная при минимуме затрат энергии работа для большинства моделей будет достигнута при нагрузке 65-85% от наибольшей мощности.

КПД любого водогрейного агрегата не станет больше 100%, это противоречит законам термодинамики. Не получится сохранить больше энергии, чем получается при сгорании газов и любых других видов топлива. Однако следует выделить 2 определения:

1. Низшая теплота сгорания – это та энергия, которая генерируется в время сгорания топлива, если дым выходит в трубу дымохода.
2. Высшая теплота сгорания – то объем тепла, который можно получить с учетом энергии, содержащейся в водяных парах – это один из продуктов сгорания газовой смеси или твердых видов топлива.

Конденсационные газовые котлы котлы устроены так, что они собирают энергию еще не остывшего конденсата. Он оседает в теплообменниках и используется, так значительная часть тепла не уходит в атмосферу, а температура газов в трубопроводе дымохода почти равна комнатной.

По нормативам Российской Федерации и ЕС, КПД мини-котельных следует рассчитывать по минимальной удельной теплоте сгорания. Если считать по всем правилам, то будет получено значение больше 100%. А при подсчете по высшей теплоте сгорания КПД конденсационных аппаратов будет равным 95-97%, что зависит от модели, способа установки: у настенных устройств часто КПД несколько больше, чем у напольных.

Повысить эффективность сгорания газовых смесей невозможно, даже дополнительный слой теплоизоляции уложить чаще всего не получится. И вмешиваться в устройство котла это своими руками запрещается, так как это может вызвать нарушение работы аппарата, короткое замыкание, пожар. Но есть способы увеличить КПД котла:

Экономайзер для дымохода – его внедряют вместо участка трубопровода дымохода. Экономайзер нужен для сбора тепла отходящих через дымоходные трубопроводы смесей газов, имитирует конденсационные аппараты. Но при монтаже требуется точно рассчитать настройки режимов работы экономайзера, правильно смонтировать дымоход для обеспечения нужной тяги, предотвращения обратной тяги, например, во время порывов ветра.

Чистка котла, теплообменника – своевременное техническое обслуживание поможет сохранить параметры котла, включая его КПД. Во время работы внутри блоков теплообменников появляется накипь, ржавчина, иные отложения, засоряются наружные поверхности, горелки, запальники. Из-за этого расход газа увеличивается, снижается производительность устройства, КПД может уменьшиться на 20-30%.

Газовые фильтрующие элементы – монтируются до перекрывающих магистраль подачи газа крана. Нужны для его очистки от посторонних частиц, примесей. За счет этого снижается сажеобразование, повышается качество топливной смеси, уменьшаются теплопотери, даже при частичном сгорании газов.

Главный способ увеличения КПД бойлера заключается в корректной его установке, правильной наладке оборудования. Часто ошибки, допущенные при монтаже, сложно исправить в дальнейшем. Если установка произведена правильно, то КПД котла не будет сильно отличаться от паспортного значения.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Правила установки газового котла в частном доме

Схема монтажа дымохода для газового котла.

1. Котел необходимо монтировать в отдельно обустроенном помещении — топочной (котельной) площадью как минимум 4 кв.м и высотой потолка как минимум 2,5 м. При этом объем помещения должен составлять хотя бы 8 куб.м. Ориентируясь на эти показатели, можно встретить указания на допустимую высоту потолка в 2 м, однако данное утверждение неверно, и 8 кубов являются минимальным свободным объемом.
2. Топочная должна включать открывающееся окно, а ширина двери должна составлять хотя бы 0,8 м.
3. Отделка котельной при помощи горючих веществ, наличие в ней фальшпотолка или фальшпола недопустимы.
4. Топочную следует обеспечить притоком воздуха через сквозную, незакрываемую продушину сечением как минимум 8 кв.см на 1 кВт котловой мощности.

Стоит отметить, что 8 свободных кубов возможны лишь при мощности котла до 30 кВт. Если же мощность от 31 до 60 кВт, то объем будет 13,5 куб.м; для мощности от 61 до 200 кВт — 15 куб.м и т.д. Котлы с замкнутой камерой сгорания не нормируют объем топочной, однако размеры все равно следует соблюдать.

Совершенно любые типы котлов (не исключая водогрейные) должны соответствовать общим нормам:

1. Длина горизонтальной области газохода не должна быть более 3 м в пределах топочной и иметь более 3-х углов поворота.
2. Выхлоп котла должен выходить в отдельный газоход (в частности, его неверно называют дымоходом); применение для этого каналов вентиляции недопустимо, поскольку опасные для здоровья продукты сгорания рискуют попасть в другие комнаты или даже к соседям.
3. Ввиду того, что продукты сгорания при остывании формируют химически агрессивные материалы, дымоход следует выполнять из термо- и химически стойких цельных веществ.
4. Выход газохода должен иметь вертикальную форму и подниматься над коньком крыши либо над наиболее высокой областью фронтона на плоской поверхности кровли как минимум на 1 м.

Схема подключения двухконтурного котла.

Применение слоистых веществ (к примеру, асбоцементных труб) допустимо на минимальной дистанции в 5 м от обреза выхлопного патрубка оборудования котла.

В процессе монтажа настенного водогрейного газового котла в кухне должны быть соблюдены дополнительные условия:

• пространство под котлом обязательно должно быть полностью свободным;
• высота подвески котла по обрезу самого низкого патрубка должна быть ниже излива мойки (но более 800 мм от пола);
• в комнате не должно присутствовать полостей, где накапливаются продукты сгорания или взрывоопасные газовые смеси;
• на пол под котлом следует постелить прочный стойкий к огню лист 1х1 м из металла. Асбоцемент в данном случае не предоставит достаточной прочности и быстро истирается.

Требования и правила к установке котла являются жесткими, но вместе с тем и оправданными, ведь газ есть газ. В частном доме может быть установлен совершенно любой котел. При этом правила не предусматривают, чтобы топочная располагалась четко в доме. При создании пристройки к дому снаружи под топочную комиссия не будет столь придирчивой. Более того, в этом помещении можно выполнить монтаж напольного газового котла достаточно большой мощности для обогрева не столько дома, сколько служебных помещений.

Для загородных домов среднего класса лучшим решением будет настенный котел. Он не требует оборудования бетонного или кирпичного поддона с бортами в полметра. Монтаж газового котла в загородном доме помимо всего прочего обходится без организационных и технических осложнений (несгораемая каморка под топочную всегда может быть выгорожена хотя бы в помещении чердака).

Что делать с дымоходом

Очень сильно на производительность котлов влияет именно состояние отводящей продукты сгорания трубы. Если дымоход забьется сажей, это уменьшит его диаметр и, соответственно, тягу. Проверять состояние отводящей продукты сгорания газа трубы специалисты рекомендуют не реже 1 раза в год.

Котел закрытого типа для повышения КПД лучше всего будет подключить к коаксиальному дымоходу. В данном случае воздух начнет поступать в камеру сгорания через наружную полость двухполостной трубы, уже будучи слегка подогретым. Это, в свою очередь, снизит начальные теплозатраты на несколько процентов.

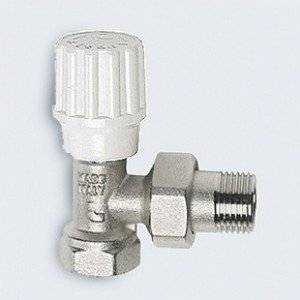

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.

В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.
