Изготовление деревянной лестницы своими руками: руководство

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Требования к конструкции

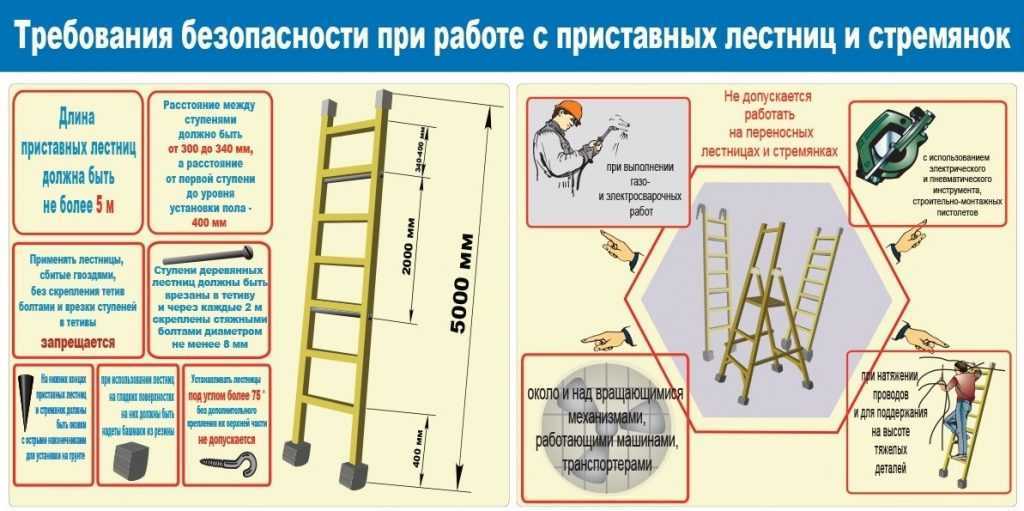

Прежде чем приступать к изготовлению переносной лестницы из дерева, необходимо создать проект на бумаге, точнее составить схему будущего изделия. На чертеже изображается не только сама конструкция, но и выбранные для нее размеры. Просто так из головы брать параметры не стоит, поскольку для получения безопасной приставной лестницы необходимо учитывать выдвигаемые для данной конструкции требования.

Что необходимо учесть:

Лестницы приставного типа не должны быть длиннее 5 м.
Оптимальное расстояние между ступенями (шаг) – 30-35 см.
Опоры необходимо скреплять с помощью стяжек с промежутком в 2 м.
Перекладины должны крепиться в пазах на тетивах, размеры пазов зависят от ширины ступенек.

Помимо стандартных требований обязательным является наличие специальных насадок. Независимо от типа лестницы и материала ее изготовления, будь это деревянная или алюминиевая переносная модель, на ножки устанавливаются накладки. Когда инструмент необходимо закрепить на рыхлой почве, на ножки крепятся штыри, с помощью которых лестница будет посажена вглубь. В случае с гладкой поверхностью на опоры надеваются резиновые башмаки против скольжения.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор.В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
Количество ступеней нечетное.
Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
Высота перил 90-120 см.
Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

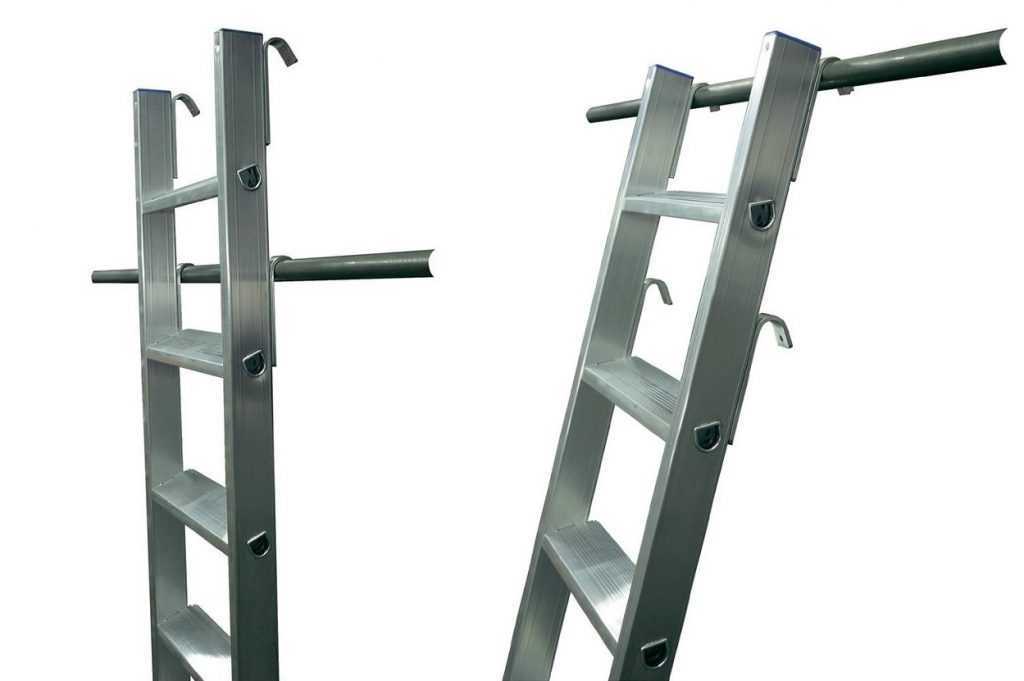

Над стеллажами

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Необходимые материалы и инструменты

Измерив все параметры конструкции и сделав чертежи, можно переходить к закупке и подготовке всех необходимых материалов. Для подобных конструкций можно использовать дерево разных пород. Мастера в основном рекомендуют использовать дуб, бук или лиственницу. Но эти породы дерева очень дорогостоящие. Более экономный вариант — хвойные деревья. Тем более они тоже имеют достаточную прочность для таких работ и хорошо поддаются обработке.

При покупке основного материала нужно обязательно обращать внимание на его качество. На нём не должно быть прогнивших частей, выпавших сучков, трещин и различных деформаций

Древесина должна также быть хорошо высушена. Сучки на дереве допускаются, но не в большом количестве. Такое дерево считается второсортным. Из него мебель нельзя делать и лучше пустить на переработку.

Для монтажа необходимо:

Кроме этого, необходимо подготовить инструмент для работы. А именно:

приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
для проделывания отверстий нужна будет дрель (лучше электрическая);
ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
отвертка или лучше шуруповерт с набором насадок;
молоток и стамеска для делания пазов;
рубанок (лучше электрический);
шлифовальное полотно.

Замеряем расстояние между чистовым полом первого и второго этажей, предположим у нас получилось 2850 мм;
Для расчета ступеней нам необходима высота подступенка. По правилам она составляет 15 – 20 см, мы возьмет 17 см. После чего делим 285 см, на 17 и у нас выходит 16,76;

Этапы проектирования лестницы

Вторым этапом будет снятие всех размеров: расстояния от уровня пола предыдущего до уровня пола следующего этажа, формы, ширины и длины проема в потолке. Ошибка в измерениях в пару сантиметров может привести к плачевным результатам

Именно поэтому очень важно, чтобы размеры снимал человек, который и будет впоследствии делать лестницу

Третий этап — это выбор формы и расчет основных элементов лестницы: ширина и высота ступеней, ширина самой лестницы. Именно на этом этапе подбираются такие размеры, чтобы обеспечить максимальное удобство пользования готовым изделием. Исходя из расчетных данных делается чертеж.

Последний этап — непосредственное изготовление и сборка лестницы на месте.

Далее будет рассказано, как выбрать форму лестницы и рассчитать ее размеры на конкретном примере. В следующей статье — расскажем и покажем, как ее изготовить и собрать.

Прямая лестница: наиболее безопасный и удобный вариант межэтажных лестниц

В плане ширины, конструкции прямого типа существенно превосходят аналогичные изделия с поворотом. Классические маршевые лестницы – наиболее безопасный и удобный вариант для подъема на второй этаж дома, особенно если говорить о стариках и маленьких детях.

Маршевые лестницы могут быть прямыми и поворотными. Прямые, одномаршевые – самые простые и безопасные, но занимают много места. Поворотные лестницы могут иметь одну, две или три промежуточные площадки (тогда лестница становится двух-, трех- или четырехмаршевой) или забежные ступени, которые позволяют сделать поворот лестницы без промежуточных площадок.

Поворотные лестницы занимают меньше места, по ним удобнее подниматься и спускаться.

Более компактными являются одномаршевые лестницы, наклоненные под большим углом. Безопасными такие конструкции назвать нельзя, поэтому они встречаются преимущественно рядом с чердаками, которые посещаются сравнительно редко.

К прямым лестницам относится и лестница-трансформер – ее складная конструкция состоит из нескольких прямых лестниц. Обычно используется как чердачная лестница.

Способы изготовления металлических лестничных конструкций

Типы металлических лестниц по способу изготовления подразделяются на три варианта:

Кованые
Литые
Сварные

Если вы не обладаете навыками кузнечного мастерства, изготовление кованых металлических лестниц в домашних условиях трудно выполнимое задание, единственный вариант обратится за помощью к профессионалам и заказать у них изготовление с установкой или произведя свои расчеты заказать отдельные элементы лестниц у кузнеца, а сборку и установку уже сделать самому. Кованные лестничные конструкции эксклюзивные в изготовлении, так как процесс ковки до сих пор производится вручную.

Материалом изготовления литых металлических конструкции является чугун, этот способ изготовления дорогостоящий и целесообразен только в производственных масштабах.

Сварные металлические лестницы намного проще в изготовлении по сравнению с кованными или литыми, при должном желании под силу каждому сварить лестницу своими руками в домашних условиях, но данная работа так же требуют базовых знаний сварного дела.

(Для увеличения нажмите на изображение)

Что необходимо знать перед началом работ?

Существует несколько видов винтовых лестничных конструкций, выбор зависит от ваших личных предпочтений, места установки и особенностей помещения. Чтобы выбрать оптимальный вариант, посмотрите на фото ниже, где представлены схемы основных четырех конструкций, каждая из которых отличается способом крепления ступеней.

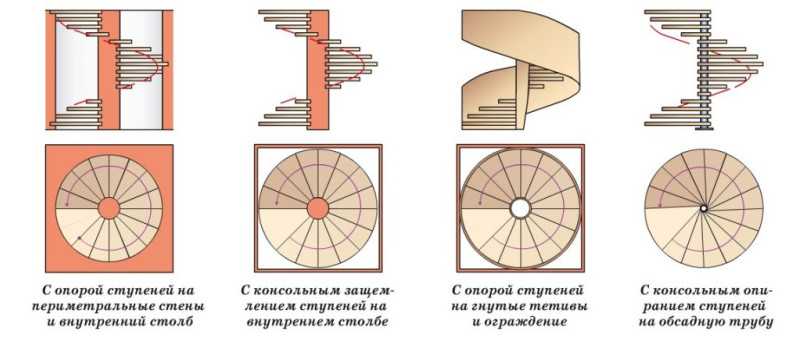

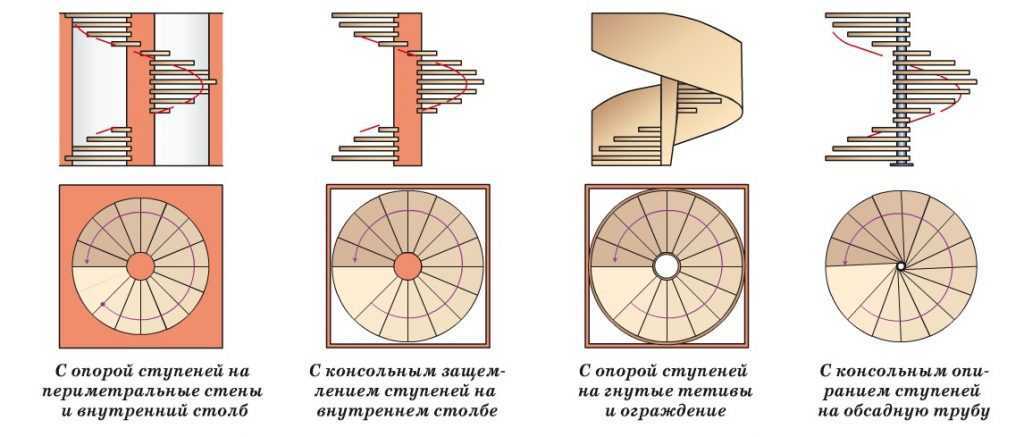

Основные виды винтовых лестниц

Однако стоит отметить, что во всех разновидностях подступенки (если они присутствуют) и ступеньки крепятся таким образом, чтобы в результате получилось что-то наподобие резьбы стандартного винта. При рассмотрении готового изделия сверху становится понятна форма пролета. В зависимости от направления резьбы обычного винта лестничный пролет будет либо в форме круга, либо в виде многоугольника.

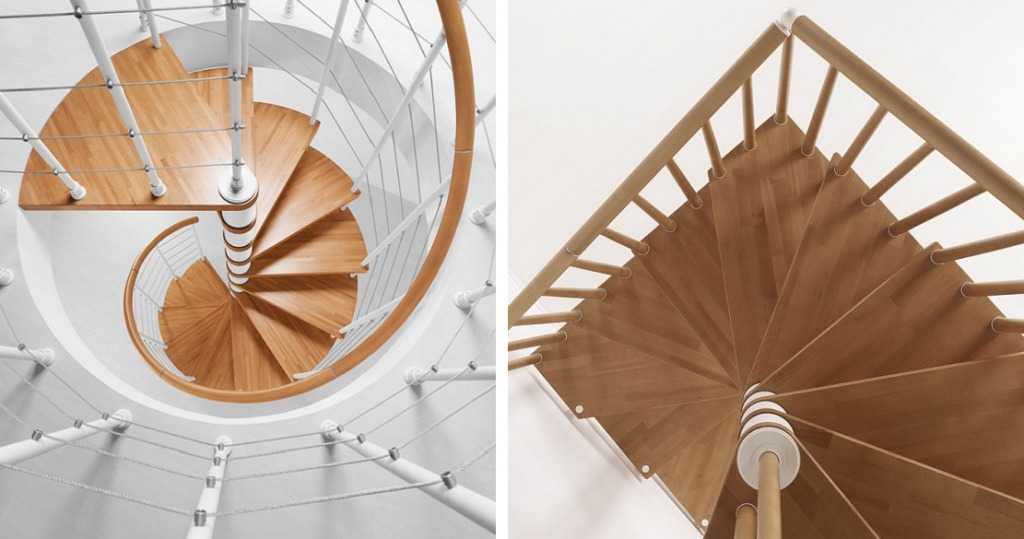

Круглая и многоугольная (квадратная) форма лестницы

Перед началом монтажных работ рекомендуем обратить внимание на советы профессиональных строителей, специализирующихся на возведении лестничных конструкций:

Для комфортного передвижения между первым и вторым этажами минимальная ширина лестничного пролета должна составлять один метр.

Самым бюджетным и оптимальным вариантом является винтовая конструкция, ступени которой крепятся к винтовым поручням с балясинами и одновременно с этим закрепляются на несущей опоре.

Наиболее надежным является винтовая конструкция с гнутоклееными поручнями, на которые крепятся ступени и подступенки (отсутствует центральная опора).

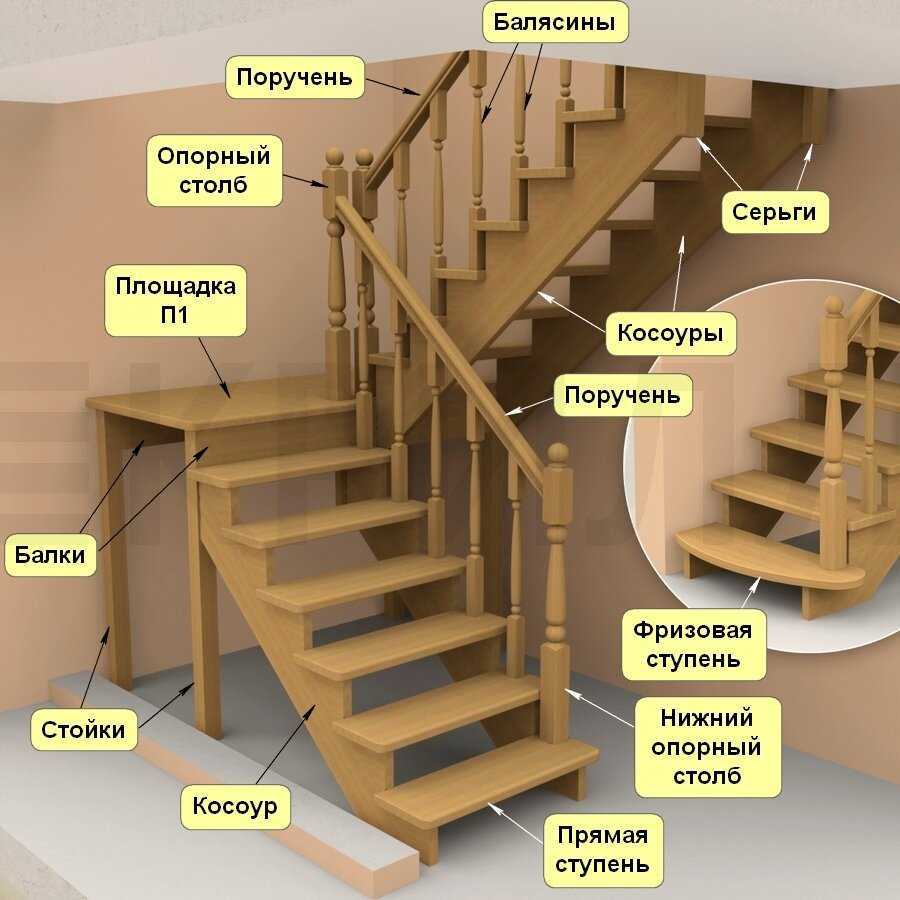

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

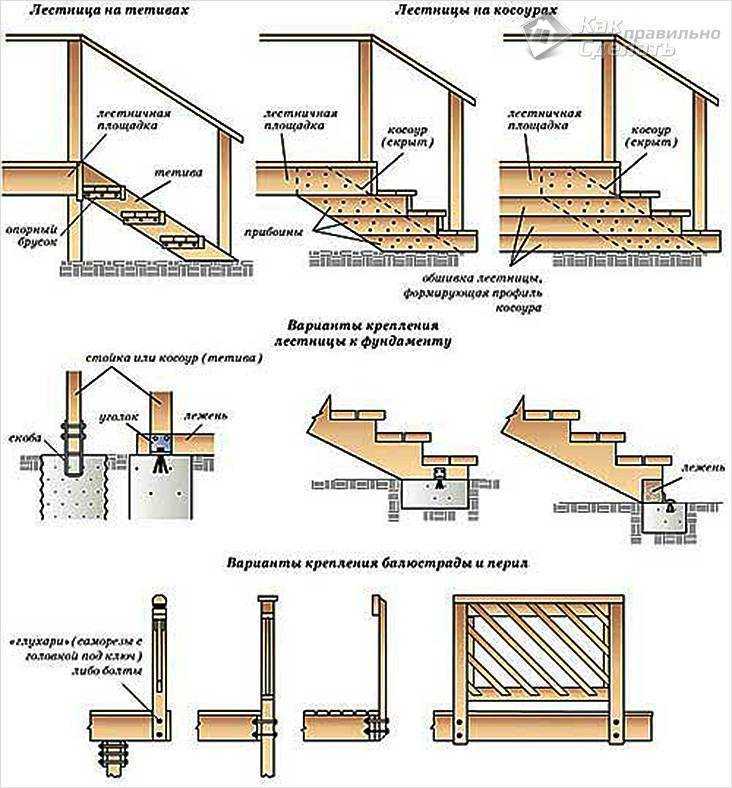

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

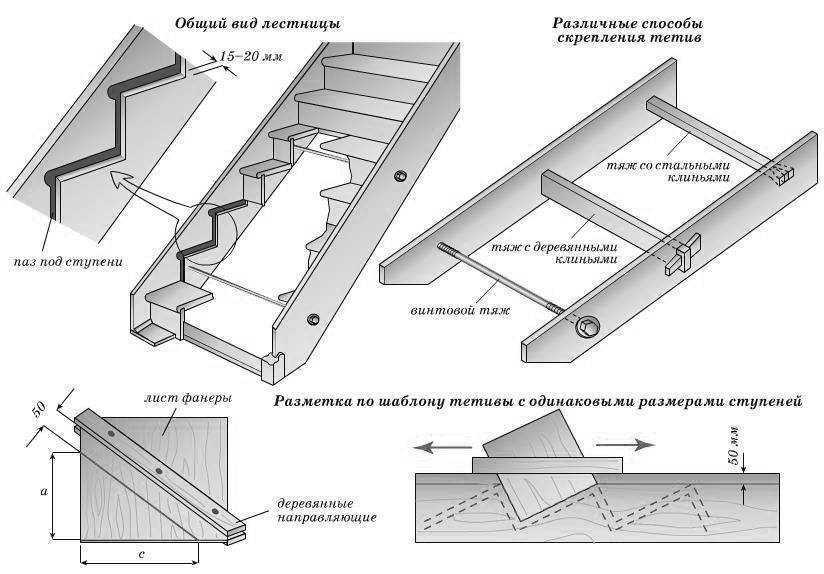

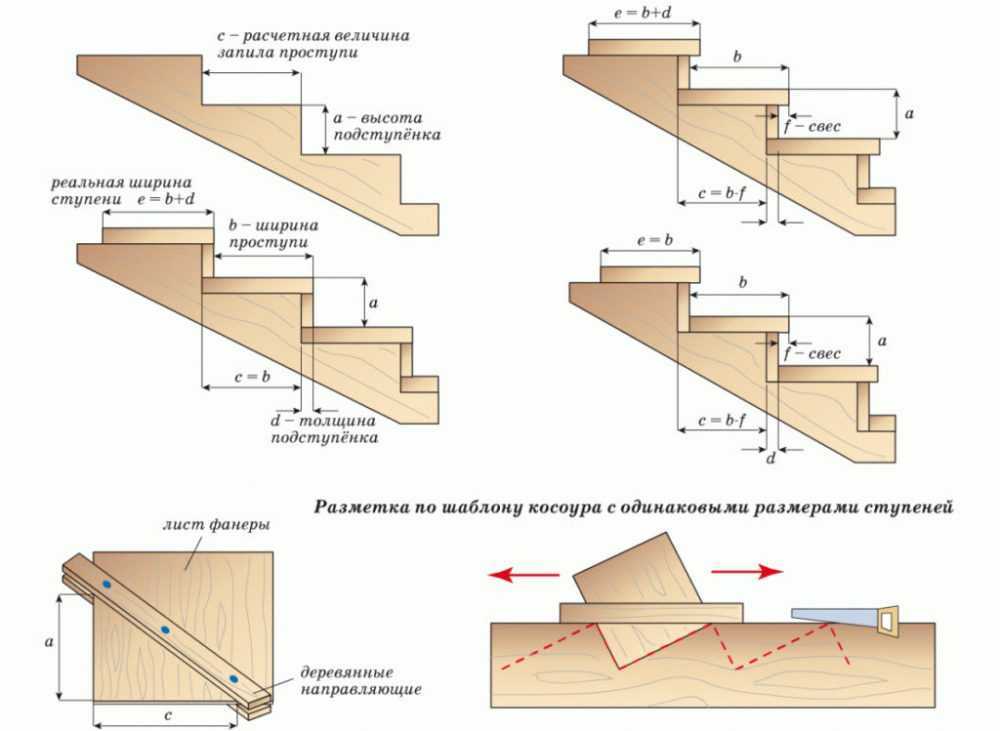

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

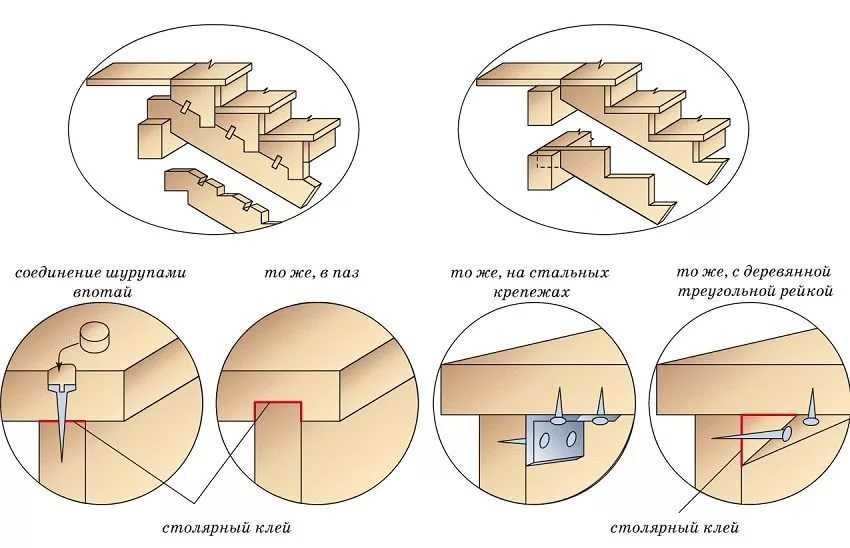

Способы установки ступеней на косоурВарианты крепления ступеней к тетиве

После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

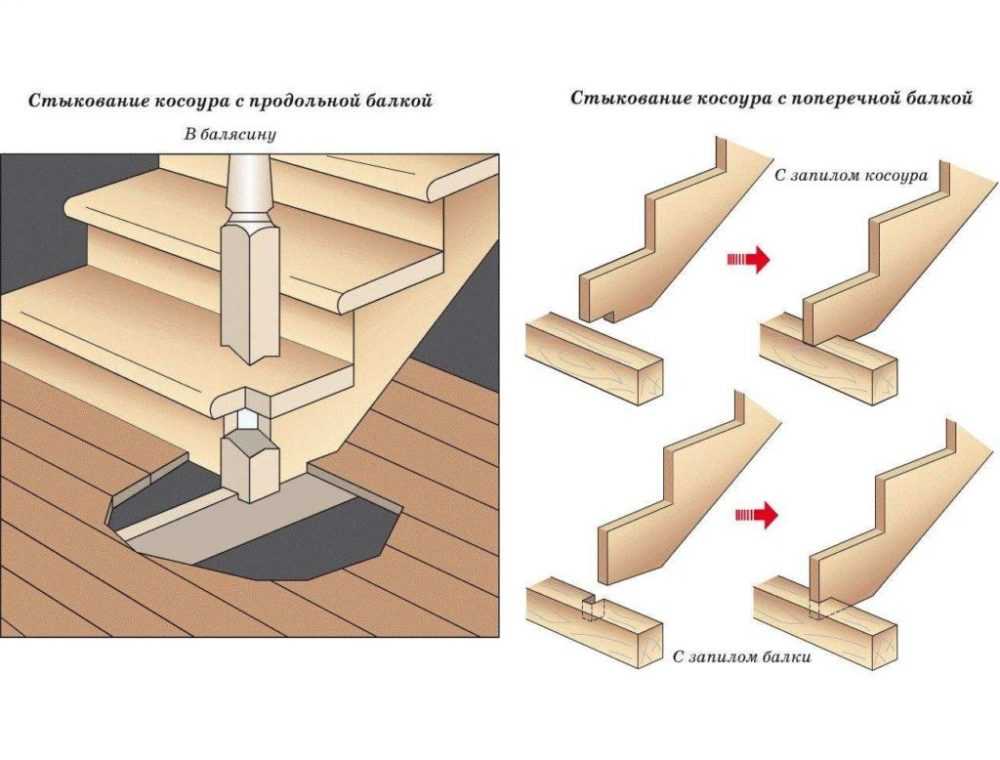

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

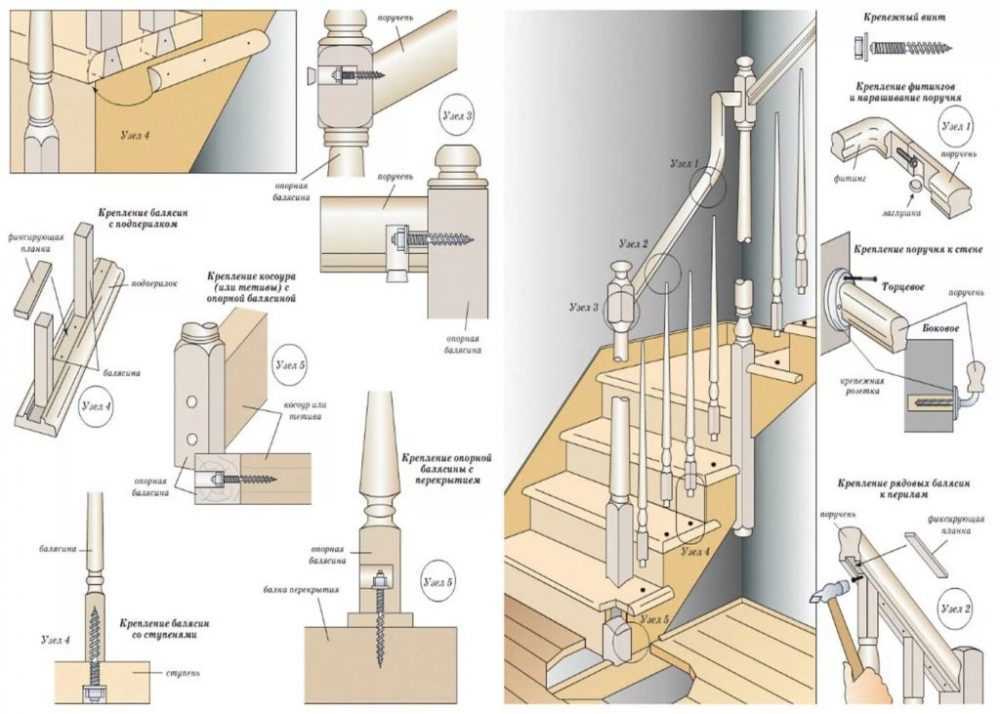

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

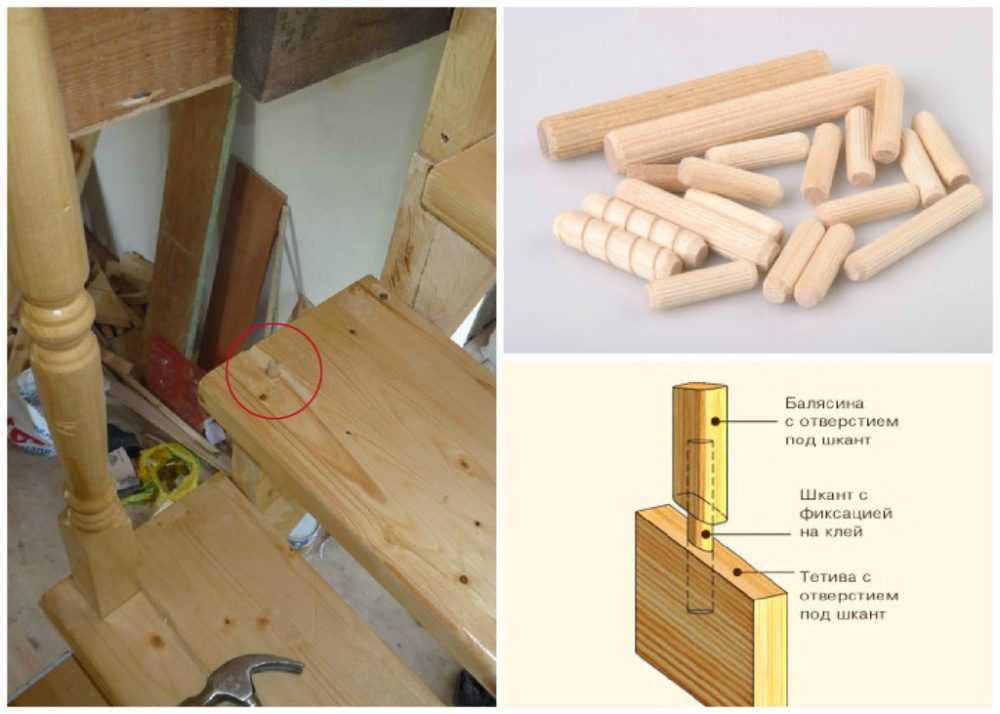

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)	Количество ступеней	Количество проступей	Диаметр лестницы (140, 150, 160, 170см)	Диаметр лестницы (180, 190, 200см)
от	до	Угол поворота лестницы	Угол поворота лестницы
210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
310	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Подготовка материалов

Прежде чем самому сделать деревянную лестницу на второй этаж, необходимо определиться с выбором строительного материала. Самыми популярными породами дерева являются сосна и лиственница. По эксплуатационным характеристикам изделия из лиственницы лучше, так как меньше подвержены гниению.

Лиственница не боится влаги, более того, при впитывании жидкости структура становится более крепкой. Это достаточно весомое преимущество, так как в доме всегда будет небольшая влажность. Для строительства лестницы подойдут также: дуб, кедр, бук и другие породы древесины, но по стоимости это не самое дешевое удовольствие.

Хорошо просушенные доски стоят дороже, но это с лихвой компенсируется за счет долговечности лестницы.

Если пиломатериалы достаточно влажные, то придется самостоятельно сушить древесину. Для этого ее помещают в хорошо проветриваемое помещение с постоянным температурным режимом на срок не менее 3 месяцев.

Расчет деревянной лестницы на второй этаж

Для устройства удобной и функциональной лестницы, необходимо произвести грамотный расчет ее основных параметров. Самым главным показателем здесь является угол наклона. От него зависит удобство подъема и спуска.

Лестница на второй этаж

Ширина ступенек должна позволять беспрепятственно расходиться на них двум людям. Удобнее всего, когда она составляет 1,2 – 1,5 м. Высота каждой ступени не должна превышать 180 – 200 мм. Поэтому для подъема, например, на высоту 2,7 м, нужно изготовить 15 ступенек. Исходя из того, что ширина одной ступеньки равняется 250 мм, получаем 3750 мм, проекции на пол.

Теперь, воспользовавшись теоремой Пифагора (Н² + D² = L², где H – высота, D – длина проекции на пол, L – искомая длина лестницы), вычислим длину марша. В нашем примере она получается 4620 мм. Как видно, это достаточно большие размеры, поэтому чаще лестницу делают с площадкой между этажами. В этом случае, расчеты деревянной лестницы на второй этаж нужно произвести отдельно для каждого марша. Такая лестница займет в два раза меньше площади.

Мансардная лестница в доме

Особенности изготовления

Винтовая лестница отличается небольшими габаритами и замысловатой формой, в связи с чем ее изготовление имеет ряд особенностей. В первую очередь следует определить, что представляет собой рассматриваемый элемент интерьера. Сверху основание лестницы напоминает своеобразный лепесток со слегка закругленными уголками.

Если вы планируете построить винтовой переход из дерева или металла своими руками, то вам необходимо заранее составить подробный чертеж. Это позволит провести монтажные работы намного быстрее и убережет от катастрофических ошибок, ведь неправильно выполненные замеры могут стать причиной обрушения уже готового изделия.

Данный тип монтажных работ также предполагает изучение технологии и особенностей процесса, подготовку необходимых материалов и приспособлений. На сегодняшний день лестничные конструкции изготавливаются из разных пород древесины (самыми популярными являются клен, дуб и бук) либо с использованием листового металла.

Подобные конструкции экономят свободное пространство в доме за счет своего небольшого размера. Так, при ширине ступеней в один метр диаметр лестницы не превышает двух с половиной метров. В свою очередь изделие имеет угол наклона в сорок пять градусов, что является оптимальным решением для этой формы.

При спуске на такой лестнице нужно быть осторожным

Большинство дизайнеров сходятся во мнении, что не стоит устанавливать винтовые лестницы в помещениях с интенсивным движением. Они намного лучше подходят для двухэтажных квартир или маленьких загородных домов.

Прямая лестница: наиболее безопасный и удобный вариант межэтажных лестниц

Поворотные лестницы занимают меньше места, по ним удобнее подниматься и спускаться.

Особенности лестниц из древесины

Деревянные резные лестницы становятся идеальным выбором. Неудивительно, ведь у них эстетически красивый внешний вид и это выгодно в плане ценовой политики.

Преимущества

У подобных конструкций есть множество достоинств, которые откроют невероятные возможности перед владельцами загородных коттеджей:

Можно выбирать самые разные дизайнерские решения для того, чтобы осуществить работы собственноручно. Естественно, что чем труднее будет схема, тем больше требуется навыков. Это касается и процесса нанесения чертежей на бумагу, и непосредственного конструкционного размещения внутри помещения.
Материал экологически чистый – это помогает без риска для здоровья домашних преображать пространство.
Выгодная политика цен – если человек живет недалеко от леса, то для реализации задуманного на материал вовсе не потребуется тратить финансы. Можно попросту договориться с лесниками или своими руками (если есть разрешение) требуемое дерево. Этот вариант материала помогает тратить минимальное количество материалов при максимальной пользе для «крепости».
Разные вариации оформления – если человек, который своими руками делает проект и монтаж лестницы, имеет делать резьбу по древесине, то можно делать настоящие шедевры, который дополняет и преображает помещение.
Простота монтажа – по сравнению с металлическими лестницами, стеклом и иным материалом, деревянные конструкции простые в обустройстве. По инструкции, которая взята из Интернета или журнала, можно без труда произвести задуманное.

Далее минусы.

Недостатки

Это наиболее популярные недостатки изделий из древесины, и все же, если знать про них, получится предостеречь себя и получить от задумки исключительно пользу.
