Как построить домик для колодца своими руками? чертежи и размеры: инструкция поэтапно +видео

Закрытый домик для колодца своими руками

Речь идет о таком варианте укрытия для колодца — с дверкой. Если внутри еще сделать крышку, точно пыль попадать не будет.

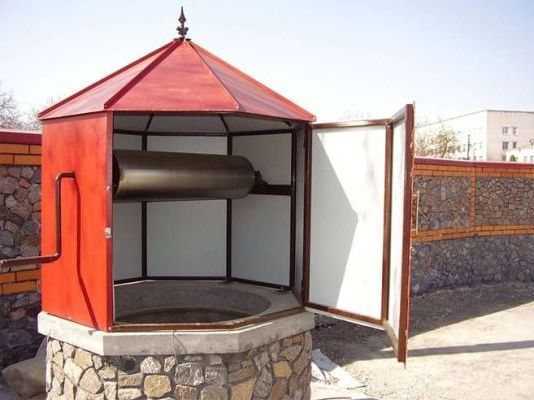

Закрытый колодец

Строится каркас, потом он надевается на оголовок колодца и закрепляется анкерными болтами.

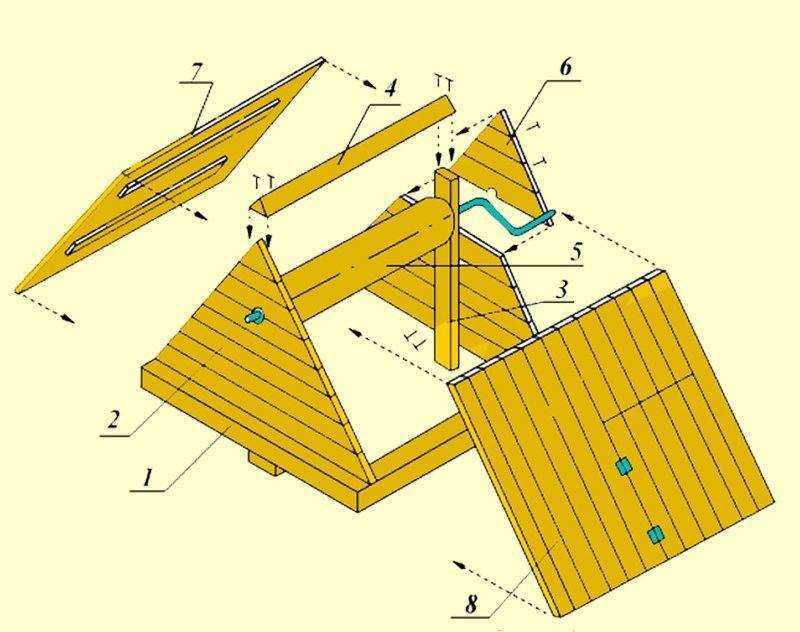

Домик для колодца своими руками

1. опорная стойка из 100*200 мм
2. короткие опорные стойки из того же бруса 100*200 мм
3. крепежный брус 30*60 мм
4. треугольный брус

Каркас собираем, при помощи коротких брусков крепим к кольцу. После приступаем к сборке поддона. Собирают настил из доски 30*100 мм или около того. Каркас обшивается досками или листовым материалом, например водостойкой фанерой.

Порядок сборки домика для колодца

Чтобы дверки хорошо держались, можно поставить дополнительные укосины. Навешиваем дверки — одну или две, по желанию. Чтобы проще было ориентироваться ниже приведены чертежи с размерами.

Домик для колодца своими руками чертежи с размерами

По этой же схеме можно сделать крышу для домика из металла. Если есть сварочный аппарат, использовать можно профильную трубу. К ней площе крепить отделочный материал.

Как сделать полностью закрытый каркас

Можно в домик спрятать и бетонное кольцо. В этом случае ворот, как правило ставятся стойки отдельно, а затем собирается каркас. Размеры выбираете так, чтобы конструкция свободно накрывала кольцо. Высота — выше вашего роста сантиметров на 20: чтобы можно было спокойно наклоняться и доставать ведро.

Такое укрытие для колодца из оцинкованного профиля для гипсокартона, металлочерепицы и сайдинга

Профиля берем из толстого металла, оцинкованные. Из направляющего собираем две одинаковых рамы — «пол» и верхний уровень кольца. Соединяются они стойками (профиль для стоек). Получился куб с заполненными боковинами.

Сборка каркаса

У направляющего профиля подрезаем боковинки, «спинку» оставляя целой. Так можно будет сделать треугольник. Крепим стойку, которая равна высоте всего домика. Если вы хотите иметь равные скаты, стойку крепят посередине. Можно дальний скат сделать более крутым, тогда стойка отодвигается на 15-20 см от центра.

К зафиксированной стойке крепим надрезанный профиль. Получаем один из элементов стропильной системы. Такую же операцию проделываем с другой стороны. Полученные верхушки треугольников соединяем поперечиной.

Подготовка под дверку

Со стороны дверцы добавляем стойки — с двух сторон. Их лучше усилить — поставить внутрь деревянные бруски и прикрутить саморезами.

Начало монтажа кровли

Крепим кровельный материал, например профилированный лист, обшиваем фанерой. На фанеру затем укладывают и прибивают мягкую черепицу — у кого какая технология. «Подножье» и бока крыши  отделывается любым материалом. Хотите — можно деревом — вагонкой, имитацией бревна или бруса, хотите — сайдингом.

В данном случае использованы те же материалы, что при облицовке дома: чтобы все смотрелось единым ансамблем.

Домик для колодца из сайдинга

Еще один видео-пример сборки из профиля для гипсокартона в видео-формате.

Строительство беседки из металла описано тут.

Необходимые инструменты и материалы

Традиционным материалом для изготовления любого колодезного укрытия считается древесина. Она легко обрабатывается, способна долго прослужить, красиво смотрится.

Для строительства понадобятся следующие стройматериалы:

• деревянный брус сечением 5 х 5 и 10 х 5 см;
• обрезная доска, блок-хаус, деревянная вагонка. Выбирается один из этих материалов, которым и будет зашиваться домик над колодцем;
• кровельный материал (сайдинг, профнастил, рубероид, металлочерепица, поликарбонат, еврошифер и другие виды кровли). Материал не должен быть слишком тяжелым, чтобы его легко выдерживали опоры;
• бревно и металлический прут для изготовления ворота;
• антисептики, лаки, краски. Необходимы для обработки деревянных конструкций;
• дверные петли, ручка, задвижка;
• саморезы и гвозди;
• металлические уголки небольшой длины (для скрепления между собой деревянных элементов);
• 2 металлические втулки (отрезки трубы);
• цепь с ведром;
• дверца или материалы для ее изготовления.

Для строительства домика для колодца своими руками пошаговая инструкция предполагает наличие таких инструментов:

• циркулярная пила или станок для деревообработки;
• строительный уровень;
• электрический лобзик или рубанок;
• ножовка;
• рулетка;
• отвертка;
• молоток.

Оформление кольца колодца камнем своими руками

Над колодцем можно поставить только навес – он защитит воду от попадания мусора, веток и листьев. Однако помимо оголовка необходимо как-то украсить саму шахту. Простейший вариант – облицовка камнем, галькой средней фракции и даже булыжниками. Для гальки достаточно замесить цементный раствор, для поддержания булыжников потребуется дополнительное армирование с помощью сетки, закрепленной вокруг стенок колодца. Перед использованием отделочный материал замачивают в воде.

Для приготовления раствора понадобится магазинный плиточный клей и сухая смесь, после чего можно приступить к облицовке:

1. Очищается поверхность от пыли.
2. Раствор наносится на небольшой участок тонким слоем и на него выкладывается отделочный материал, после выкладки которого места швов быстро затираются, пока раствор полностью не высох.
3. После затирки раствор наносят на следующий участок, и вся процедура повторяется.

Работы необходимо проводить в перчатках. Если для отделки используется крупный булыжник, то бетонные кольца снаружи армируют – оборачивают металлической сеткой, на которую наносят раствор плотным слоем.

Для булыжников следует использовать цементно-песчаный раствор, в состав которого входит:

• мешок цемента марки М500;
• среднезернистый песок;
• плиточный клей.

Раствор замешивается в пропорциях 1:3:1/3 (цемент, песок, клей) и наносится на поверхность кольца. Технология укладки булыжников та же, что и для гальки. Но перед нанесением раствора бетонную поверхность также необходимо смачивать для лучшего сцепления с облицовкой.

Разновидности конструкций

По существу, любое подобное сооружение выполняется в виде глубокой шахты, достигающей подземного водоносного слоя. От глубины разработки напрямую зависит качество питьевой жидкости. Ближе к поверхности располагаются залежи H2O пригодной исключительно для технических целей (полива). Из-за большого количества загрязнений, попадающих под землю вместе с дождями и талым снегом, пить такую воду нельзя. Зачастую даже после дополнительной фильтрации.

Абиссинский

Для его возведения в месте залегания водных ресурсов разрабатывают неглубокую шахту (всего 5-10 метров). Колонна обсадки представляет собой перфорированную трубу. Через небольшие прорези внутрь поступает жидкостная среда. Чтобы поднять ее, используют ручную помпу или поверхностный насос. Живительную влагу из такого вида колодцев нельзя назвать чистой. Для применения в быту требуется установка очистной системы.

Шахтный

Пожалуй, это наиболее распространенная разновидность конструкций, применяемых дачниками на своих загородных территориях. Шахтное углубление выполняется на глубину до 15 м. Для постройки источника задействуют кольца из железобетона или пластика (довольно популярный в последнее время материал). С помощью спецтехники построить такое сооружение не составит труда. Однако можно обойтись и без нее. Конструктивные особенности позволяют выполнить работы, имея в наличии только лопаты, ломы и емкости под жидкость и грунт.

Ключевой

Обычно землевладелец принимает решение оборудовать такое сооружение, когда на его земельном наделе имеется место выхода воды на поверхность — ключ. Происходит подобное, когда водоносная жила встречает на своем пути препятствие (твердые породы) и поднимается наверх. Очень удобно, когда родник есть на дачном участке. Средств и времени на его разработку уходит совсем немного.

Разработка чертежа, расчет размеров и материалов

Работу начинают с изготовления чертежей на бумаге или в одной из систем автоматизированного проектирования, например, AutoCAD, это позволит:

1. создать оптимальную, хорошо продуманную, практичную и привлекательную конструкцию. Обычно набрасывают несколько вариантов и затем выбирают наилучший;
2. разработать чертежи для изготовления отдельных деталей;
3. подсчитать материалы и составить спецификацию, позволяющую оценить стоимость конструкции и правильно закупить все необходимое.

Разрабатывая конструкцию, придерживаются таких размеров:

• высота ворота над прилегающей к колодцу площадкой: 1,5-1,6 м;
• диаметр ворота: 20 см;
• высота нижнего края крыши: 2,0 м;
• высота стенок вокруг оголовка ствола: 1,2 м;
• размеры в плане: принимаются с учетом диаметра бетонных колец.

Помимо общей схемы, в графике можно проверить несколько идей по украшению колодезного домика или выполнению его в определенной стилистике. Так, подобные сооружения возводят в виде миниатюрной ветряной мельницы или даже сказочного замка.

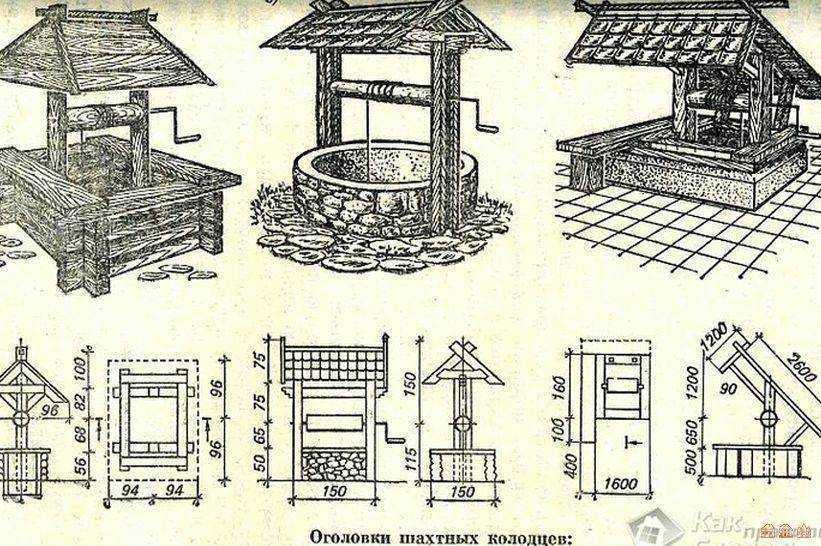

Чертеж колодезного домика с размерами

Популярны варианты с декорированием под старину: Применяют искусственно состаренные и нарочито грубо обработанные деревянные детали, к вороту вместо ручки приделывают колесо от телеги. Такое колесо можно превратить в штурвал, приделав по периметру рукоятки.

Если в качестве кровельного покрытия на каркасе навеса натянуть парусину и умело расположить канаты и прочие судовые атрибуты, получится колодец, оформленный в морском стиле.

Открытая или закрытая конструкция

Домик для водозабора может быть наглухо закрытым со всех сторон с дверцей или открытым, когда есть только высокие стенки и навес от дождя и солнца.

Открытые варианты более просты в исполнении.

По сути – это просто «зонтик», на который нужно не так много материалов

Но у открытого варианта есть свои недостатки. Первый из них – небезопасное устройство, которое не воспрепятствует человеку или домашнему животному случайно провалиться в колодец. И второе – такой колодец может замерзнуть зимой, так как открытая конструкция не сохраняет тепло.

Закрытые домики более безопасны и надёжны

Их можно сделать утеплёнными, и тогда, если держать дверцу плотно закрытой, вода зимой не замёрзнет. Единственный недостаток – необходимость каждый раз возиться с дверцей и замком, но есть масса вариантов, как облегчить этот процесс.

Установка ворота

Когда мы разбираем, как сделать домик для колодца своими руками, обязательно всплывает вопрос изготовления и установки ворота. Данное приспособление необходимо для опускания пустого ведра в колодец, и последующего поднятия ведра с водой из колодца. Для изготовления ворота потребуется отрезок круглого бревна. Его диаметр подбирается более 20 см. Чем большей толщиной будет обладать бревно, тем легче будет подниматься ведро. Его длина подбирается так, чтобы бревно было на 4-5 см короче расстояния, измеренного между двумя вертикальными стойками. Этого расстояния будет достаточно для беспрепятственного вращения ворота.

Сам ворот изготавливается в таком порядке:

1. Бревно очищается от коры, выравнивается и шлифуется.

2. Производится его обрезка до нужной длины.

3. Края бревна обтягиваются несколькими витками стальной проволоки. Это необходимо для сохранения бревном своей геометрии.

4. В торцах бревна, по центру, просверливаются отверстия глубиной около 5 см. Диаметр просверленных отверстий должен составлять 2 см.

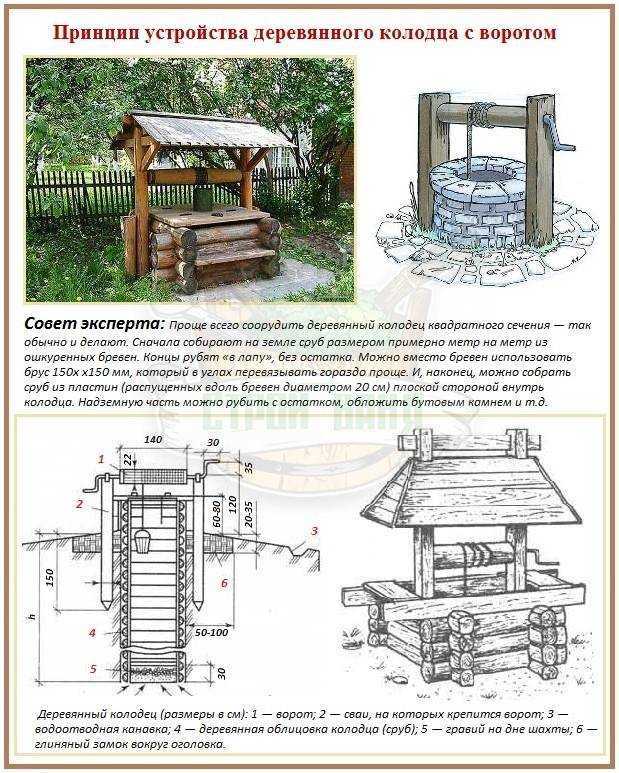

Схема изготовления колодезного ворота

5. Поверх отверстий закрепляются металлические пластины с вырезами такого же диаметра. Пластины необходимы для защиты древесины от разрушений.

6. Точно такие же отверстия просверливаются в стойках, в местах расположения ворота. Сверху они тоже накрываются пластинами с вырезами.

7. В отверстия на стойках вставляются металлические втулки.

8. В подготовленные отверстия на торцах бревна вбиваются металлические пруты. С левой стороны вбивается короткий (около 20 см) прут, а с правой стороны — изогнутый буквой «Г» длинный прут (ручка ворота, ее размеры приведены на фото выше).

9. Производится совмещение металлических прутьев с отверстиями на стойках. Иными словами, ворот навешивается на свое постоянное место.

Ворот для колодца

10. На ворот наматывается цепь, к которой подсоединяется ведро.

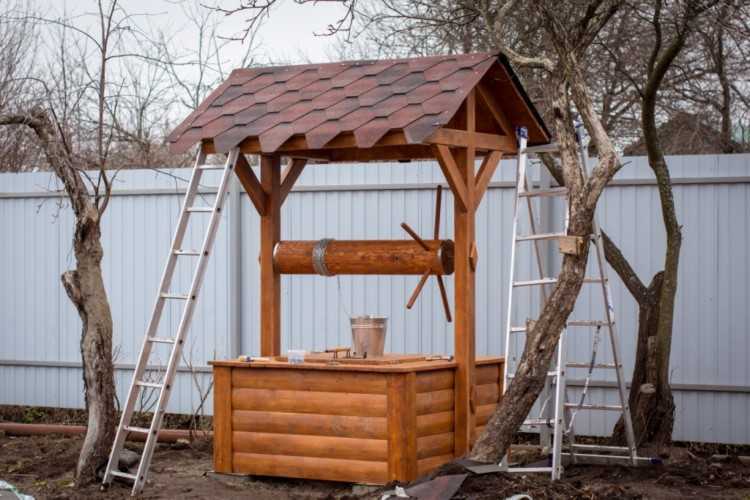

Домик из бревен

На загородных участках органично смотрятся колодцы с наземной частью из бревен – материала доступного, очень прочного и во многих местностях недорогого. Бревна используются для монтажа стоек, самого сруба и воротцев, в результате чего домик смотрится как единое целое. В таком строении гармонично смотрится традиционный подъемный ворот, выполненный из бревна, на котором закреплена цепь для ведра.

Сначала оцилиндрованные брусья, бревна распиливают по требуемым размерам, затем обрабатывают антисептиком, ждут полного высыхания. После этого сруб складывают на земле по форме колодца, при этом концы бревен либо подравнивают, либо оставляют выступающими за края, если так задумал мастер.

Затем из оцилиндрованного бруса, бревен делают стойки для опоры, дополнительно укрепляя их подпорками. Кровля сверху собирается так, как это делается в двухскатном домике для колодцев. Края должны выступать за основную часть сруба, для красоты их можно красиво обрезать в соответствии с желанием мастера.

Форма домика из оцилиндрованного бруса, бревен может быть квадратной или шестигранной, последняя особенно удобна в применении на небольших земельных участках. Грани экономят неиспользуемое место, занимают маленькое пространство, оригинальны и функциональны. При желании крышу можно оформить обрезной доской, что дополнительно придаст своеобразие конструкции.

По аналогичному принципу можно собрать домик для колодца не только из бревен, оцилиндрованного бруса, но и обычных брусьев с ровной поверхностью сторон.

Крыша для колодца в руках дизайнера

В теории количество вариантов оформления домика может быть бесконечно большим, но на практике при подборе оптимальной схемы приходится ориентироваться в первую очередь на стиль и материалы, использованные при постройке дома.

Например, для здания, построенного с высокими остроконечными скатами, крытыми слюдяной плиткой или черепицей, крышу и сам колодец лучше всего оформить в том же стиле.

Для загородного участка обычно строят колодцы под питьевую воду относительно небольших размеров. Бетонное кольцо можно удачно облицевать колотым камнем, а стойки и каркас крыши изготовить из тонированной под старый дуб древесины.

Сочетание каменного основания и деревянной крыши считается одним из наиболее практичных решений. Во-первых, облицовка из камня значительно улучшает стойкость и невосприимчивость постройки к грунтовой воде или переизбытку влаги. В сочетании с отмосткой из каменной плитки получается очень красивый и выразительный рисунок камня и дерева. На приведенном ниже фото изображена классическая компоновка для загородного дома: крыша из красной черепицы, каркас из мореного дуба, основание и отмостка колодца облицованы плиткой из песчаника.

В сочетании с вьющейся зеленью колодец способен стать настоящим украшением подворья загородного дома.

Сочетание камня и дерева можно использовать в конструкции в самых разнообразных формах, например, в виде старого источника в нормандском стиле. Чтобы облегчить и упростить обустройство крыши, в данном случае в качестве кровельного материала использована обычная сосновая дранка, тонированная под старое дерево. Благодаря этому стойки с боковыми подкосами получились легкими, практически невидимыми на фоне массивной чаши колодца.

Такие колодезные конструкции обычно выкладываются из кирпича и служат достаточно долго, поэтому специалисты в подобных случаях рекомендуют делать защитный навес в беседочном исполнении, как на фото.

Но самую большую нишу занимают деревянные конструкции крыш и навесов. Это может быть сруб с черепичной крышей, оформленный в стиле бревенчатых стен дома.

Или достаточно оригинальное решение в стиле домашней самоделки.

Кроме утилитарных и очень практичных конструкций из металла и шифера, большой популярностью пользуются красивые деревянные постройки с резными крышами. Многие из них могут стать настоящим украшением участка.

Как сделать домик для колодца. Инструменты и материалы для работы

В зависимости от материалов, используемых для обустройства оголовка колодца, список необходимых инструментов необходимо уточнять. Наиболее общий перечень всего необходимого выглядит следующим образом:

1. Основной строительный материал. Дерево (брус, бревна, обрезная доска, фанера и т.д.). Камень (кирпич, пенобетон или газобетон, шлакоблоки, природный камень, отделочный камень и т.д.).
2. Материал для облицовки конструкции (сайдинг, панели, блокхаус и т.д.).
3. Крепеж (гвозди, саморезы, металлические уголки и пр.).
4. Цепь или трос достаточной длины для водоподъемного механизма и металлический стержень или труба для той же конструкции.
5. Строительные смеси для кладки и облицовки каменной конструкции.
6. Гравий, песок.
7. Арматура, при работе с камнем.
8. Материал для гидроизоляции (толь, рубероид или полиэтиленовая пленка).
9. Кровельный материал для крыши (навеса).
10. Брус для вертикальных стоек водоподъемного механизма длинной 2 м и диаметром 150-200 мм, а также бревно диаметром 180-200 мм, длиной 1,2-1,5 м для барабана ворота.
11. Бруски для стропильной системы крыши 75×50 мм или 50×50 мм.
12. Доски толщиной 40 мм и шириной 120-150 мм.
13. Инструмент для работы с деревом:
    • деревообрабатывающий станок или электрический рубанок (ручной рубанок);
    • дисковая пила и/или электрический лобзик;
    • ножовка по дереву;
    • молоток, пассатижи, отвертки и прочее.
14. Инструмент для работы с камнем:
    • зубило и молоток;
    • молоток-кирочка для рубки целого кирпича на различные части (половинки, четвертинки) и их обтесывания;
    • швабровка для заполнения швов раствором и их сглаживания;
    • строительный мастерок, сокол для густого и для жидкого раствора.
    • бучарда – молоток с зубчиками на концах для нанесения насечек на поверхность в целях лучшего сцепления раствора с поверхностью;
    • штукатурная лопатка, кисть и щетка каменщика;
    • строительный миксер для замешивания растворов.
15. Инструмент для работы с металлом:
    • сварочный аппарат;
    • болгарка с набором различного назначения дисков.
16. Измерительные инструменты (рулетка, строительный уровень, угольник и прочее).
17. Строительный карандаш.
18. Фурнитура (петли, ручки, защелки и т.д.).
19. Защита для тела, глаз и рук (маски, очки, перчатки и т.п.).

Как сделать домик для колодца из камней или кирпича

При создании такого сооружения сложно привести точные чертежи или схемы, все решает фантазия мастера. Фактически есть два варианта таких построек:

• кладка используется для облицовки существующей конструкции – бетонной, каменной, глиняной, старой кирпичной и так далее. При этом облицовка придает сооружению новый, более эстетичный вид;
• кирпич, блоки, природный камень или галька/валуны скрепляются раствором для получения базы. Часто в таких постройках вместо цементного раствора используют глиняный – это выглядит более аутентично.

Стойки для навеса, как правило, изготавливаются из дерева. При этом чем больше сооружение, тем более массивными должны быть стойки. Хорошо подходят слабо обработанные стволы деревьев (на фото выше), брус большого сечения.

В качестве кровельного материала для навеса используют деревянную дранку, керамическую или каменную (сланец) черепицу, реже металлочерепицу и другие современные покрытия.

Очень эстетично смотрятся модели с дерновой крышей. Вырастить на ней некрупные растения несложно, но следует учитывать увеличенную нагрузку на стойки навеса.

Интересно, что в такой конструкции стойки часто крепятся не внутри колодца, а снаружи – это упрощает их фиксацию в кладке.

Достаточно детально рассмотрена конструкция такого домика для колодца и процесс его создания на видео.

Дизайн и отделка

Для изготовления колодезных домиков используются различные материалы:

• дерево, солома, бамбук;
• металл;
• камни;
• декоративная плитка;
• поликарбонат.

Основной материал — камень

Чаще всего камнем отделывают оголовье, а навес выполняют из дерева и металла. При этом камень может быть натуральный и искусственный, а также имитация камня, выполненная из бетона. Иногда колодезная башня целиком выполнена из натурального камня, например, песчаника.

Деревянные домики

Колодезные домики из дерева наиболее распространены и вписываются в большинство приусадебных участков. Для их сооружения могут использоваться пиломатериалы, брёвна, коряги и ветки без коры в качестве отделки. Древесина гигроскопична, поэтому будет правильным такие материалы обработать каким-нибудь гидрофобным средством и средством от гниения.

Поликарбонат для колодезных домиков

Поликарбонат уместно использовать, когда садовая беседка, веранда или тент над автомобилем выполнены с применением этого материала. Он хорошо сочетается с металлическим каркасом, и может создавать определенное настроение благодаря своему цвету и относительной прозрачности.

Оригинальные колодезные домики

Фантазия дизайнеров и народных умельцев иногда просто поражает. Мы приготовили для вас подборку самых необычных колодезных домиков.

Виды

1. Открытый.
2. Закрытый.

Открытый может иметь простой козырек из металла или дерева. Навес бывает с односкатной или двускатной крышей на двух столбах. На опорах фиксируется барабан. Дополнительно может быть крышка на самом кольце. Что касается закрытых, то это полноценные домики, которые полностью перекрывают источник. В крыше делается дверца.

Плюсы открытых домиков:

• Простота в изготовлении. Достаточно закрепить вороток и отделать его, а также установить небольшой навес или крышку.
• Низкая стоимость.
• Минимальный расход строительного материала.

Минусы открытых сооружений:

Если в вашей местности крепкие морозы, то вода может замерзнуть.

Плюсы закрытых надколодезных домиков:

• прекрасная теплоизоляция;
• полностью перекрываются кольца.

Минусы закрытого сооружения:

• верх колодца обойдется дороже;
• потребуется больше трудозатрат и времени.

Материалы

Для многих колодезный домик представляется по типу деревянного навеса, где есть ворот и ручка, посредством которых человек может достать воду из скважины. Первые постройки были сооружены именно таким образом. Но! Человеческая фантазия не имеет пределов, поэтому сегодня на дачных участках можно встретить абсолютно уникальные сооружения. Причем, это касается не только внешнего дизайна, но и самих материалов.

Для тех, кто еще думает из чего можно построить домик, можно предложить следующие вариации материалов:

1. Камень. Достаточно благородный материал, который позволяет придать презентабельный вид такой банальной вещи, как колодезная скважина. Тут можно использовать, как натуральный, так и искусственный камень. Если нет финансов для такого оформления, то можно выбрать имитацию, как например, песчаник.

1. Дерево. Самый универсальный материал. Такой вариант встречается очень часто, так как данный тип домиков легко вписывается в любой ландшафт. Если судить объективно, то древесина самый легкий материал в обработке. Из нее не просто можно сложить основание и сделать крышу, но и выполнить резьбу. В данном случае, для колодца можно использовать, бревна, пиломатериалы, ветки (без коры), коряги и т. д. Каждый такой элемент может служить не просто основой строительства, но и для декорирования. Главное требование к дереву – обработка антисептиком и покрытие лаком. Только в этом случае, постройка будет защищена, а значит, прослужит не один год.

1. Металл. Считается, что металлические элементы не любят контактировать с водой, а значит, данный тип домика не лучшее решение для колодца. Конечно, эта мысль не лишена смысла, но ведь не зря придумали защитные покрытия. В данном случае можно использовать не просто листовую сталь, а кованые изделия. Первые вариант, конечно, соорудить намного проще, зато второй выглядит намного изысканней.

1. Поликарбонат. Данный материал хорошо сочетается с металлом, поэтому его часто используют в открытых колодцах в виде навеса.
2. Декоративная плитка. Такие элементы используют при финальном оформлении. Ее обкладывается бетонное основание или опоры.

Набор для работы

1. Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
2. Дисковая пила.
3. Электрический лобзик.
4. Ножовка.
5. Гвоздодер.
6. Крестообразная отвертка.
7. Молоток.
8. Карандаш.
9. Строительный уровень.
10. Рулетка.
11. Обрезная доска.
12. Брус.
13. Крепежные элементы.
14. Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
15. Дверца.
16. Защелка для дверцы.
17. Ручка.
18. Петли.

Строительство домика

Вокруг верхнего бетонного кольца колодца обычно обустраивается бетонная площадка либо укладывается плитка, чтобы не было постоянной грязи от разлитой воды. На таком основании можно возводить деревянный сруб, проложив под него два-три слоя гидроизоляционного материала.

Обратите внимание: после нарезки в размер и подгонки деревянных элементов их следует на два раза (с перерывом на сушку) обработать антисептическим составом, чтобы предупредить гниение древесины. Основание

Конструкция из бруса, которая закрывает с боков наружную часть колодца и служит основанием под крышу, состоит из каркаса и обшивки. Для каркаса требуется 4 вертикальные стойки и 8 горизонтальных элементов, из которых состоит верхняя и нижняя обрешетка

Основание. Конструкция из бруса, которая закрывает с боков наружную часть колодца и служит основанием под крышу, состоит из каркаса и обшивки. Для каркаса требуется 4 вертикальные стойки и 8 горизонтальных элементов, из которых состоит верхняя и нижняя обрешетка.

Каркас обшивается таким же брусом, но можно использовать и подходящие листовые материалы для наружной отделки. Каркас основания начинается с монтажа нижней обрешетки и крепления стоек. Затем устанавливается верхняя обрешетка: ее верхний край должен находиться на одном уровне с краем колодезного кольца – это следует учесть при расчетах и подготовке чертежей. Обязательно проверяйте горизонтальность и вертикальность плоскостей конструкции. При обшивке каркаса следите, чтобы углы получились ровными, а между брусками оставались минимальные зазоры – это предотвратит деформацию обшивки при расширении древесины под воздействием влаги и высокой температуры.

Стойки и ворот. Стойки изготавливают из толстой доски (50 мм) или бруса 10х10 и более (в зависимости от габаритов самого ворота) и крепятся к верхней обрешетке основания. Если крыша и ворот массивные, то стойки лучше сделать длинными и прикрепить к боковинам основания.

Для ворота требуется кусок бревна диаметром от 200 мм. Поверхность очищается от коры, ошкуривается. В торцы врезаются держатели (под них требуется выполнить отверстия диаметром 20 мм и глубиной 50 мм), в стойки – металлические втулки. Тщательно выполняйте измерения, чтобы установить ворот строго горизонтально. В верхней части стойки соединяются толстой доской, расположенной ребром вверх – она будет служить коньком крыши.

Крыша. Опорная рама конструкции монтируется на верхнюю обвязку основания. Размеры подбираются таким образом, чтобы нижний край ската крыши располагался в 15-20 см от основания, защищая его от осадков. Углы рамы соединяются с коньковой доской стойками из бруса, края которых запилены под необходимым углом. Для укрепления системы можно дополнительно закрепить стойки укосами. На стойки набивается обрешетка – сплошная или разреженная, в зависимости от выбранного кровельного материла.

Дверка и обшивка крыши. Саму дверцу можно изготовить из досок и поперечных брусков. Не забудьте смонтировать раму под дверцу при сборке каркаса крыши. Фронтальная часть крыши обшивается досками или брусом, на скаты монтируется гидроизоляция, контробрешетка и подходящий кровельный материал, устойчивый к механическим воздействиям, чтобы отделка не пострадала при постоянном открывании дверцы. Дверцу можно отделать тем же материалом.

Финальный этап – монтаж ветровых досок, чтобы ветер не сорвал обшивку домика.

Видео по теме «домик для колодца своими руками»:

https://youtube.com/watch?v=08NEdrp3QzA

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крышиКолодезный домик с дверцейКолодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8х10 либо 10х10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

• скрепите досками первую пару опорных стоек, внизу и вверху;
• аналогичным способом соедините оставшуюся пару опорных стоек;
• установите подготовленные конструкции вокруг колодца;

• окончательно соедините элементы каркаса обвязками.

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домикКаркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкойЧтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домикКолодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30х25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Каким должен быть качественный антисептик

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного воротаВоротВоротВоротВариант обшивки домика профнастилом

Закрытый и открытый тип

За многовековую историю существования колодцев сформировались разные технологии строительства конструкций в целом, верхней части в частности.

По существу, верхняя часть выполняет в одном из двух видов:

• открытом;
• полностью закрытом.

Открытые строения часто делают на улицах, в местах общего пользования. Они состоят из наземной части сруба с дверцей, подъемника на стойке и крыши на опорах.

Полностью закрытый верх изготавливается в виде домика, оформление которого зависит от традиций, сформировавшихся в данной местности, вкусовых пристрастий хозяев. Для того чтобы сделать такое строение, нужно мастерство и большое количество времени. В результате получается колодец, который надежно и полностью защищен от внешних факторов, абсолютно безопасен для окружающих.
