Если вам посчастливилось быть владельцем просторного частного участка в черте города, тогда баню можно совмещать с жилым домом. Однако большинство людей имеют частные участки лишь загородом или вовсе совмещают баню с дачной постройкой. Потому рассмотрим наиболее популярные проекты под ключ дачных и жилых домов с баней под одной крышей. Проекты включают как одноэтажные, так и двухэтажные постройки с мансардой.

Преимущества готового проекта бани-дома (при изначальном строительстве здания):

- - Экономия времени. На разработку индивидуального проекта придётся потратить в разы больше времени, чем на выбор готового. Хотя даже в готовом проекте придётся рассчитывать фундамент и толщину стен, отдельно рассматривать подведение инженерных сетей.
  - Экономия бюджета. Цена готового проекта будет ниже стоимости его разработки индивидуально.

Возведение дома “под ключ” включает проектирование, строительство и сдачу в эксплуатацию. Разработкой дизайна помещения нужно заниматься отдельно.

Вариант 1

В первом варианте представлен домик в деревенском стиле из оцилиндрованного бревна.

Дом с баней.

На первом этаже расположена комната отдыха (гостиная), санузел и непосредственно парная, а также коридор с выходом на террасу. На втором этаже размещены две спальни с просторным балконом.

Проект двухэтажного дома с баней на первом этаже.

Вариант 2

В следующем варианте представлен проект одноэтажного дачного дома с баней под одной крышей. Общая площадь постройки оставляет более 130 кв. м.

Пример одноэтажного дома с террасой и баней.

Такой дачный домик вполне пригоден для круглогодичного проживания холостяка или пары без детей. Основной акцент в нём сделан на развлечения и активный отдых. Основные комнаты дома:

- - комната-студия;
  - бильярдная;
  - веранда;
  - бассейн;
  - баня и душевая;
  - гардеробная.

Студия совмещает несколько функциональных зон: спальную, гостевую, зону для готовки пищи, обеденную, рабочую. Второй этаж можно превратить в мансарду.

Проект одноэтажной дачной постройки с баней.

Вариант 3

В данном проекте представлен огромный дачный дом, идеально подходящий для постоянного проживания большой семьей. Также домик придётся по вкусу паре, которая любит часто принимать большие компании друзей. Общая площадь составляет 230 кв. м. В доме есть:

- - просторная гостиная с обеденным столом и зоной отдыха с диванчиком;
  - кухня;
  - парная и душевая;
  - 3 спальни;
  - гардеробная комната;
  - дополнительные санузлы возле спален.

Проект просторного одноэтажного дома для большой семьи.

Вариант 4

В данном проекте также представлен полноценный дом из профилированного бруса, пригодный для постоянного проживания.

На первом этаже расположены парная с душевой, санузел, терраса и прихожая. Из гостевой комнаты можно оборудовать кухню-столовую. На втором этаже располагаются одинаковые по площади спальные комнаты с выходом на просторный балкон.

Проект первого этажа.

Вариант 5

Просторный двухэтажный дом с баней в бело-синих тонах.

Планировка данного проекта интересна тем, что непосредственно из парной есть выход на небольшое крыльцо. На первом этаже также расположена кухня-столовая, спальня, несколько санузлов, комната отдыха и техническое помещение.

Проект первого этажа постройки.

На втором этаже расположена большая бильярдная комната, ещё одна комната отдыха и просторный балкон.

Бесспорные достоинства

Купольная парильня издавна славится массой признанных достоинств.

Очаровательный внешний вид. Сферические конструкции станут главным украшением приусадебного участка, так как их облик чрезвычайно удивителен.
Компактные размеры. Купольные строения имеют оптимальные параметры. Они занимают минимум места на участке, но при этом являются необычайно вместительными.
Безопасность. Сооружения неописуемо надежны. Ввиду чего они не способны навредить здоровью человека.
Экономичность. Строение не требует колоссальных вложений. А еще оно чрезвычайно быстро прогревается и очень долго удерживает тепло, что позволяет сэкономить на отоплении.
Относительно простой монтаж. Процесс сборки купольной сауны не требует специальной строительной техники.
Быстровозводимость. Строительные работы длятся максимум 2–3 месяца.
Благоприятный микроклимат. Благодаря постоянной циркуляции пара, микроклимат в здравнице восхитительный.
Небольшой вес. Конструкция отличается лёгкостью.
Высокая сейсмическая устойчивость. Сферическому строению не страшны землетрясения из-за равномерного распределения нагрузки.
Прекрасные звукоизоляционные свойства. В бане можно петь во весь голос, не стесняясь, так как окружающие все равно ничего не услышат. В купольном сооружении невероятным образом «подавляется» шум.
Отличные теплоизоляционные свойства. Купольная баня весьма быстро прогревается и очень медленно остывает.
Противостояние сокрушительному воздействию факторов среды. Сферическое сооружение не боится атак тех или иных факторов.
Отсутствие базиса. Бане не нужен фундамент. Ввиду чего опять же таки экономия на лицо.
Функциональность. Купольную парильню можно использовать в любое время года в том или ином регионе. Кроме того, в зной в помещении царствует желанная прохлада.
Разнообразие проектов. Существует колоссальнейшее количество самых разнообразных проектов сферических парилок: от презентабельных вариантов до скромных.

Закоренелые ценители жаркой парильни отмечают небывалый прилив жизненных сил и восхитительных эмоций после посещения здравницы. Кстати, я вообще заметил, что наши предки были чрезвычайно умными людьми. Это ж надо соорудить купольную баню! Просто потрясающе!

Досадные недостатки

У столь замечательного сооружения имеются и недостатки. Их не много, но все же они есть.

Сложный расчет. Перед возведением парильни нужно выполнить сложные расчеты.
Трудоёмкость обработки стыков. Поскольку деталей много, то и нанесение специальных составов требует приличного количества времени и сил.

Ну, эти два несчастных минуса решаются просто. Сложные расчеты? Не знаете, как к ним подступиться? Не морочьте головушку ни членам семьи, ни себе. Есть на это специально обученные люди. Не желаете тратить свои силы на выполнение монотонной работы?

Профессионалы Вам в помощь. Помимо того, если хотите, чтобы парилка баловала безупречностью, воспользуйтесь услугами строительных компаний, которые радуют наличием . Но сооружение парильни своими руками обойдётся дешевле. Тут уж решайте сами. Как говорится, хозяин – барин.

Особенности строительства купола

Постройка купола является достаточно сложной задачей даже для профессионала. Проблемой является форма сооружения — с подобными строениями редко сталкиваются специалисты, не говоря уже о простых владельцах участков. Поэтому большинство из них предпочитает нанимать опытных и подготовленных строителей, имеющих соответствующие навыки.

Однако возможность поручить работу профессионалам имеется не у всех. Часто приходится выполнять строительство своими руками. Это вполне решаемая задача, если предварительно хорошо изучить вопрос и действовать по определенной схеме:

выбирают место, производится разметка;
строится фундамент;
выбор типа каркаса;
прокладка коммуникаций;
сборка каркаса;
наружная обшивка (как правило, плитами ОСБ);
монтаж дверей и окон;
укладка кровли (оптимально — гибкая черепица);
напыление теплоизоляции;
установка пароизоляции и монтаж внутренней обшивки;
настил чернового пола, укладка покрытия;
установка печи;
финишная отделка, запуск бани в эксплуатацию.

Все работы производятся именно в такой последовательности. Изменить ее невозможно, поскольку все этапы логически вытекают один из другого. Все вопросы, которые придется решить в ходе строительства, касаются выбора материалов и некоторых конструкционных элементов. Например, в ходе отделочных работ придется отказываться от жестких видов кровли (иначе придется резать ее на мелкие фрагменты, которые будет крайне сложно монтировать).

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Кроме этого, надо решить вопрос с внутренними перегородками — насколько они нужны, стоит ли уменьшать объем бани и ухудшать работоспособность купола. Все задачи приходится решать быстро, поэтому рекомендуется заранее хорошенько продумать все действия и максимально прояснить для себя все слабые места проекта.

Купольная баня: проекты

Купол под сауну обычно строят в двух вариантах. Все зависит от требуемого уровня комфорта и планируемой вместительности купольной бани. К первому типу относят одноместные проекты одноместных микросаун и бани семейного типа, рассчитанные на посещение двух, максимум трех человек. Ко второму типу относят полноценные сауны с разделением подкупольного пространства на несколько помещений, с комнатой отдыха, мойкой и обособленной парилкой

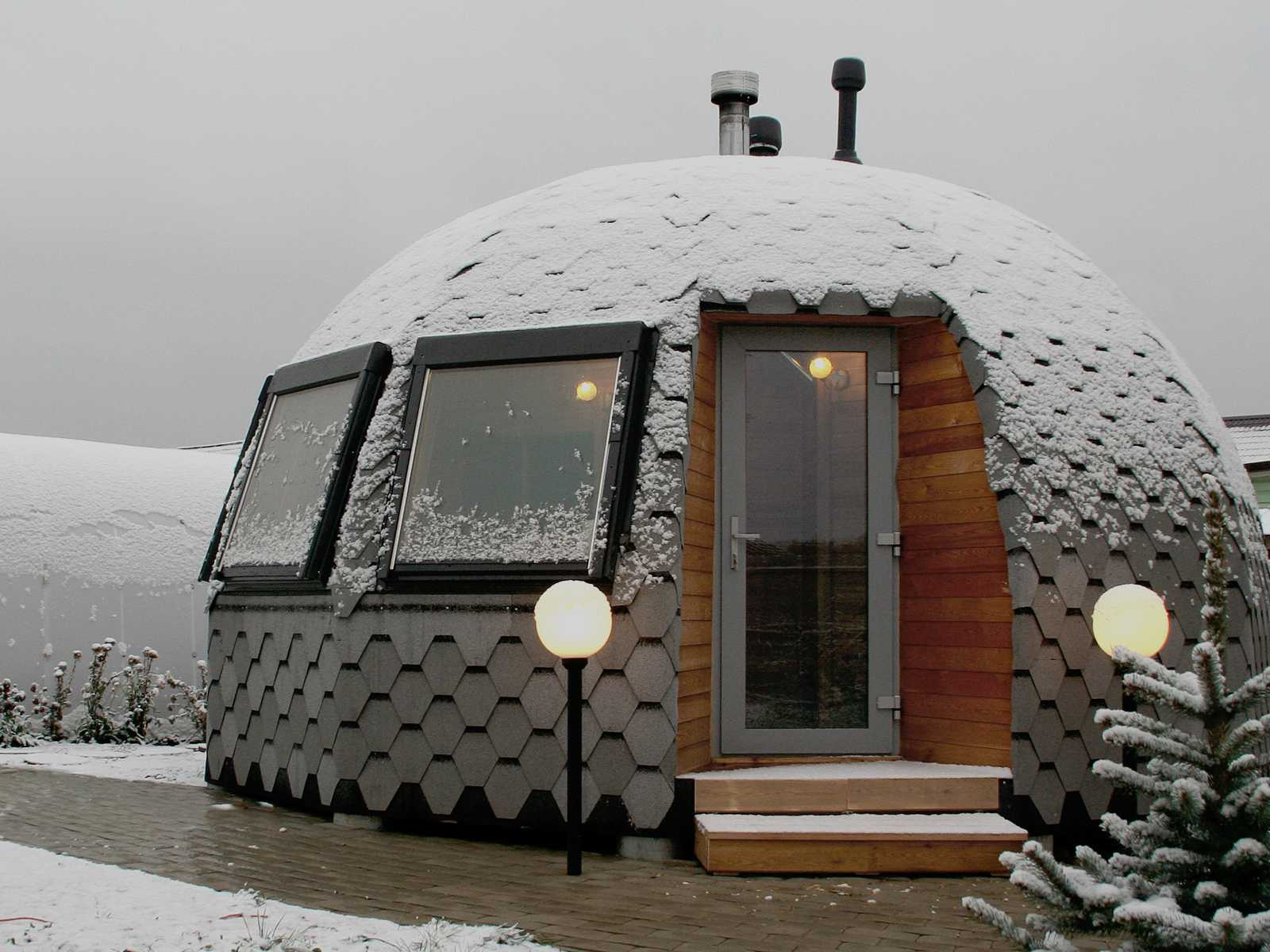

Купольные бани – малышки

Купольные бани-малютки очень удобны тем, что на их прогрев уходит 10-15 минут, а качество пара заметно выше, чем у традиционных саун.

Конструктивно купольные мини-бани собираются на деревянном помосте или даже обычном утепленном щите из досок. Диаметр основания редко превышает 1,8-2 м. В качестве наружной отделки используется деревянная черепица, гонты либо шпунтованная рейка. Несущий каркас собирается из деревянных арок, иногда даже без горизонтальных поперечин.

Важно! Основная ценность купольной мини-бани заключается в ее мобильности. Сауну моно привезти на дачу в кузове грузовика, а по завершению сезона перенести на хранение в сарай или под навес

Бани средних размеров

Семейные сауны купольного типа по конструкции практически не отличаются от мини-бань. Под куполом нет ничего, кроме полок и печки. Корпус купола собирают по той же каркасно-арочной схеме. В основании сферы заливают плитный утепленный фундамент, в бетон заделывают анкерные болты и металлические уголки. Каждая арка имеет свое индивидуальное крепление, поэтому проблем с жесткостью купола не бывает даже в экстремальных ситуациях. Диаметр основания купола такой бани может достигать 5-6 м, высота до 3 м.

По проекту пол зашивается досками с проливными щелями, благодаря чему в парилке можно одновременно мыться и принимать душ. Вода свободно уходит из-под купола по сливным желобам.

Печь каменку можно поставить в центре купола, а полки разместить вокруг цирковым способом.

В более современных проектах каменку переносят ближе к входной двери. Такая схема удобнее, так как места становится заметно больше, а кроме того, можно париться даже зимой, но для этого купольную поверхность нужно будет утеплить пеноплексом толщиной не менее 100 мм.

В большинстве проектов окна и двери просто врезают во внутреннюю облицовку стен. Если купольная баня строится без дополнительного утепления стен, в летнем варианте, то достаточно будет вырезать с использованием переходного тоннеля из обычной вагонки.

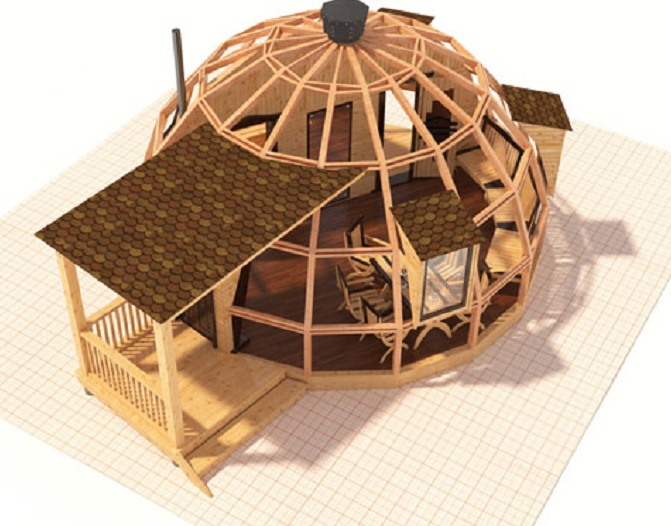

Проект полноценной купольной бани

Постройка сауны в форме купола оправдывает себя в любом случае, даже если планируется пользоваться такой баней в течение десятков лет. Благодаря тому, что у купольной бани нет чердачного помещения, наиболее уязвимая верхняя часть хорошо прогревается, сушится и, как следствие, отлично сохраняется в течение многих лет. Хотя есть и проекты с жилым вторым этажом.

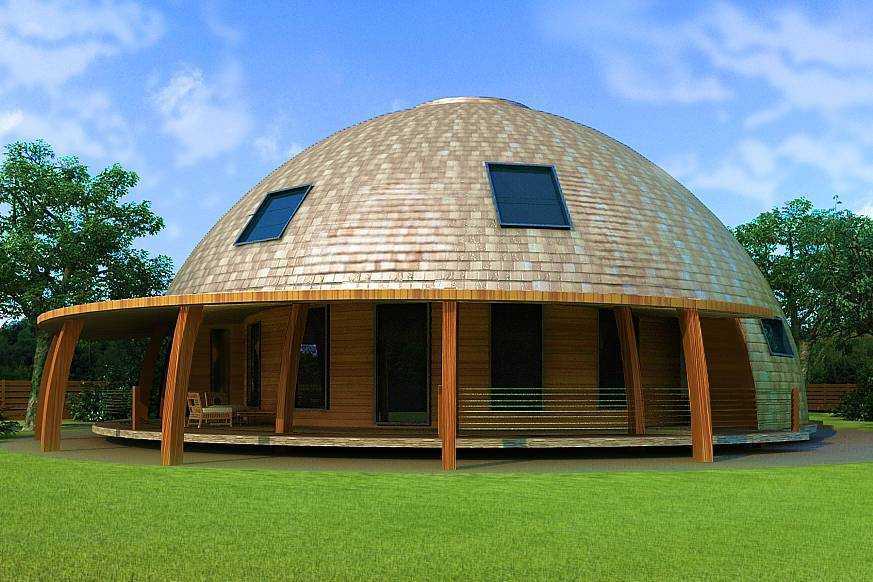

Большие купольные бани в 5-6 м высотой обычно строятся фирмами подрядчиками по типовым проектам.

Купольную постройку можно собрать из сот по шаблону с помощью сварки, или же использовать готовые шестиугольные ячейки из пенополистирола, облицованного деревянными рейками.

Прочность корпуса бани получается настолько большой, что существуют реальные проекты строительства банных комплексов купольного типа с диаметром в основании до 20 м. При этом стоимость такой бани примерно на 25% ниже, чем в проектах традиционных саун в виде срубов и каркасных домиков.

Монтаж

Монтаж походной купольной бани

Перед тем, как обсудить сооружение купольной бани, хочу познакомить Вас с конструкцией, название которой «Добросфера». Сферическая парилка «Добросфера» – обычная каркасная баня, которую сможет собрать каждый человек, воспользовавшись инструкцией от фирмы-производителя по принципу конструктора. Объект самонесущий. Поэтому в парилке реально сделать любую планировку.

Половые лаги делаются с применением обычных досок, которые в комплект для сборки не входят. Каркас изготавливается из хвойных пород деревьев – ели, сосны и т. д. Сырьё проходит термическую сушку, но антисептическими составами не обрабатывается. Цена комплекта – от 32000 рублей. Разумеется, это цена только каркаса. Все остальные материалы приобретаются отдельно. Собрать инновационный конструктор не составит труда, поскольку в комплекте есть подробная инструкция.

Давайте уже приступим к работе. Чтобы соорудить данную баньку, производим следующие действия.

Выполняем замеры.
Выравниваем место.
Делаем фундамент. Подойдёт ленточное основание или свайный базис.
Выбираем тип крепления рёбер. Есть два вида – коннекторный и безконнекторный .
Устанавливаем коммуникационные системы.
Собираем каркас согласно схеме.
Выполняем наружную обшивку (чаще всего ОСП плитой).
Устанавливаем окна и двери.
Монтируем кровлю (разумно применить гибкую черепицу).
Наполняем каркас теплоизоляционным сырьём (реально применить эковату или минераловатные плиты).
Производим внутреннюю обшивку бани и не забываем про пароизоляцию.
Настилаем полы, возводим перегородки и полки.
Устанавливаем печь и монтируем дымоход.
Выполняем внутреннюю отделку.
Расставляем предметы интерьера.

На этом всё. Любуемся очаровательной сферической баней.

Есть и другой вариант возведения купольной парильни.

Делаем замеры.
Выбираем площадку для сооружения бани.
Рабочую область очищаем от мусора, снимаем грунтовой покров, засыпаем зону щебёнкой и песком.

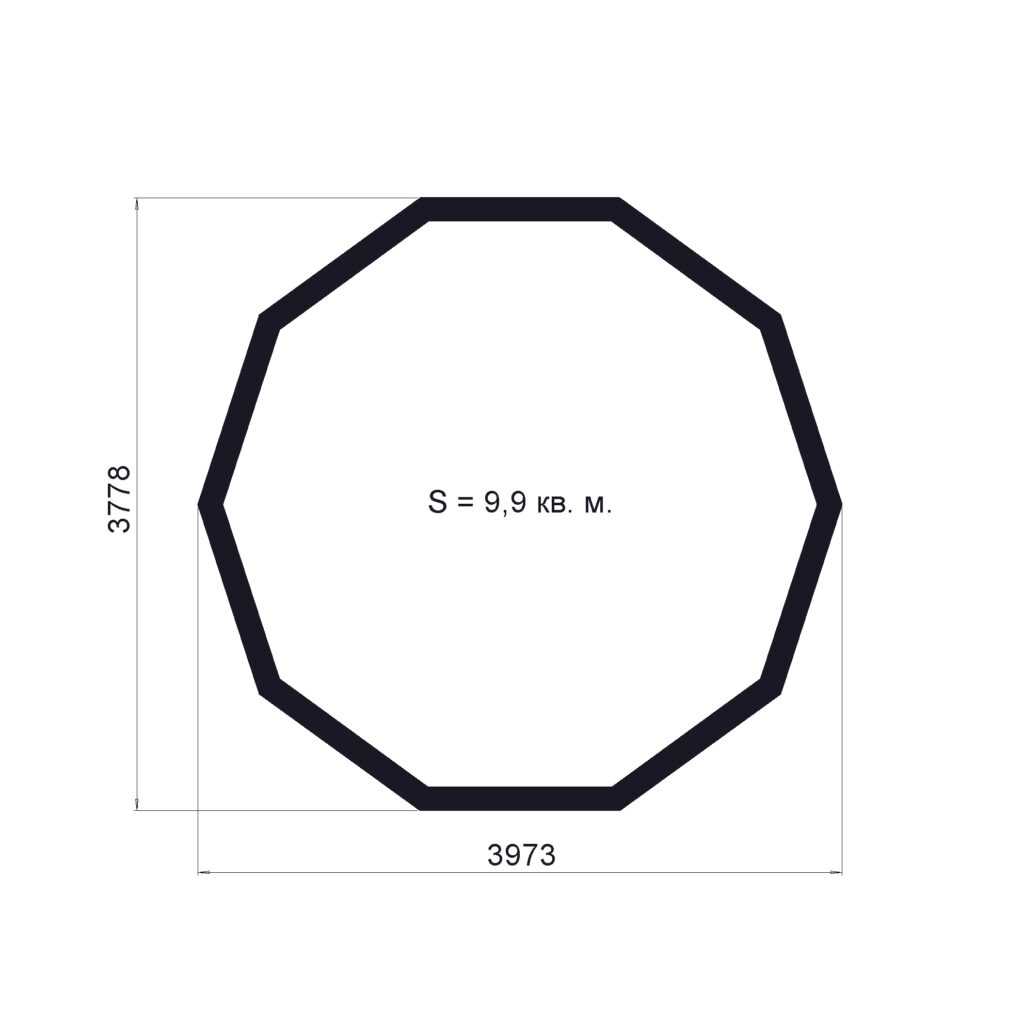

Устанавливаем опорный десятиугольник (вместо фундамента).
Делаем трапеции из досок.
На песчаный «фундамент» кладём рубероид и трапеции.
Соединяем трапеции саморезами.
Делаем стены из брусков, соединённых саморезами.
Изготавливаем рамы для окон и дверей.
Обшиваем стены досками.
Изготавливаем рёбра каркаса из брусков.
Покрываем деревянные элементы антисептиком и антипиреном.
Делаем перерыв – сутки.
Изготавливаем пластинчатые коннекторы из металла.
Заливаем коннекторы монтажной пеной или смолой.
Возводим каркас купола. Элементы соединяем саморезами.
Обшиваем фанерой купол внутри.
Утепляем стены.
Облицовываем купол снаружи ОСП плитами и черепицей.
Настилаем полы.
Монтируем коммуникационные системы.
Устанавливаем печь-каменку.
Выполняем внутреннюю отделку.
Расставляем предметы интерьера.

На этом всё. Наслаждаемся прекрасной сферической парильней!

Как видите, технология сборки купольной баньки не очень проста. Я бы сказал — необычна и непривычна. И если Вы сомневаетесь в своих строительных способностях, обратитесь за помощью к специалистам.

Парильня-купол – «жемчужина» загородного участка, дарящая райское наслаждение!

Весёлой сборки, уважаемые читатели. До новых встреч!

Цитата мудрости: Что для одних — нелепость, для других — доказательство (Шефтсбери Эшли Купер).

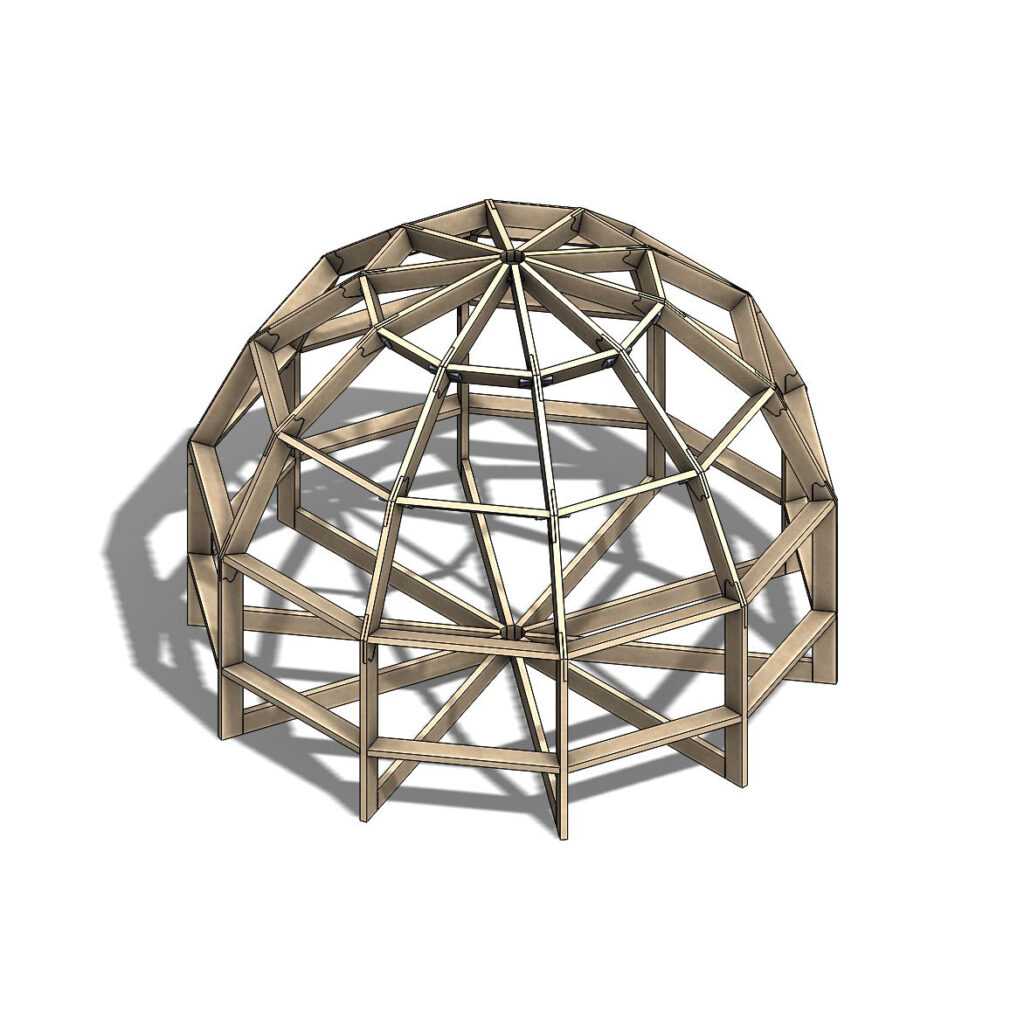

Проект купольной бани

Современные здания в форме полусферы строят двумя способами:

На основе деревянного каркаса из радиальных полудуг;
Путем построения самонесущей каркасной основы из отдельных секторов или геоэлементов.

В обоих случаях несущей способности, прочности и устойчивости каркаса вполне хватает, чтобы удержать толстый слой утеплителя, внутренней отделки, пароизоляции и наружного покрытия при любом ветре. Насколько прочным может быть каркас построенной своими руками купольной бани, можно убедиться по фото.

Конструкция без видимых деформаций легко выдерживает вес двух взрослых человек.

К сведению! Зачастую в рекламе можно встретить предложения постройки купольной бани из прессованного пенопласта. Конструкция получается очень прочной, экономичной, устойчивой к влаге, но очень чувствительной к малейшему перегреву поверхности.

Не очень удачный материал для купольной бани. Уже при температуре 150-160оС пенопластовые стены и переборки купола плавятся и теряют несущую способность. Это значит, что неграмотно уложенная электропроводка или стальная труба дымохода из-за перегрева способна обрушить помещение купольной бани за 5-10 мин.

Купольная баня: особенности сооружения

История

Думаете, что купольная баня – это инновационное изобретение? А вот и нет. Сферическая парильня родилась в V веке до нашей эры! В древности она пользовалась колоссальнейшим спросом. Строилось сооружение из прочного камня. Довольно часто оно заглублялось под землю. Его стены были весьма и весьма толстыми. Строения, возведенные по древней методике, сохранились и до наших дней в Бухаре и Тбилиси. Памяткой истории может полюбоваться каждый человек. Поверьте, она того стоит.

Понятие

Банька-купол представляет собой конструкцию с круглым основанием и с конусообразной кровлей. Для ее сооружения используется разнообразное сырье. Она славится экстравагантным внешним видом. Чтобы Вы понимали, даже самая роскошнейшая прямоугольная или квадратная парильня не может сравниться со скромной купольной баней.

Облик сферической здравницы не просто поражает, а зачаровывает. Но присущая ей «изюминка» скрывается не в её обличии. Прелесть сферической здравницы заключается в равномерном прогреве помещения. В прямоугольной или квадратной баньке необходимо «путешествовать» по нижним и верхним полкам, в сферической же парильне этого делать не нужно, поскольку пар идёт вверх, затем оседает на куполе, а далее постепенно опускается вниз по центру, после чего, касаясь печи, снова поднимается ввысь.

Таким образом, бархатистый пар всё время находится в движении, образуя некий «бублик». Истинные ценители баньки утверждают, что ощущения от нежного пара, постоянно передвигающегося, невероятные. Кажется, что пушистое, мягкое и ласковое облачко уносит каждого человека в страну, где царствует гармония. Нет, любители попариться в сферической баньке ничего не курят перед её посещением. Просто в купольной парилке неописуемо спокойно и необычайно уютно.

Это интересно: Кран для бани (видео)

Необходимы услуги по сборке?

Оформляйте заказ и мы организуем вам сборку купольной бани (гостевого дома).

Для возведения купольной бани круглогодичного использования Добросфера Д7 потребуется:

1. Фундамент

Сваи 21 шт. c оголовками и ростверком (без террасы).

2. Каркас (конструктор, домокомплект)

Каркас с металлическими нержавеющими коннекторами в узлах соединения, включает лаги пола, балки купола и другие элементы из массива сосны 150х50 мм. Рекомендуем произвести обработку всех деревянных элементов конструктора купольного дома огнебиозащитой или антисептиком.

3. Обшивка купола

В конструктор включены шаблоны для легкого распила треугольников обшивки каркаса купольной бани из любого подходящего материала и оптимальная схема кроя. Мы рекомендуем использовать экоплиты, например, OSB-3 E1/E0 толщиной 15 мм для обшивки купола под кровлю.

4. Утепление каркаса

Напыляемый утеплитель Полинор в баллонах, слой 8 см спокойно держит до -35С.

5. Кровля до земли

Подкровельный самоклеющийся ковер, гибкая черепица ШИНГЛАС, вспомогательные материалы: планка карнизная, мастика битумная.

6. Пластиковые окна с установкой

7. Черновой пол

Покрытие лаг доской толщиной 25-30 мм, затем поверх ГВЛ KNAUF суперпол.

8. Монтаж перегородок

Брус, металлический профиль, фурнитура, гипсокартон.

9. Электропроводка

Гофра, провода, короба, стяжки, наконечники и т.д.

10. Водопровод

Трубы арматура и фурнитура для организации точек водоснабжения и канализации кухни и санузла

11. Вентиляция

Гофра, колено, каналы, выводная труба, крепеж

12. Обшивка стен райзера внутри

Металлический профиль, фурнитура, гипсокартон.

13. Обшивка купола внутри

Вагонка класса А, сосна, штиль плюс рейка.

Получаете купольную баню общей площадью 45 м2 + 11 м2 крытая терраса* за 2 месяца. Высокие потолки 4 м, витражные панорамные окна, большая комната отдыха и моечная, отдельный санузел, круглогодичное использование и автономное отопление! Купольная баня Добросфера Д7 может легко использоваться как гостевой дом и не только.

* — Терраса не входит в каркас.

Баня с куполом – история и современность

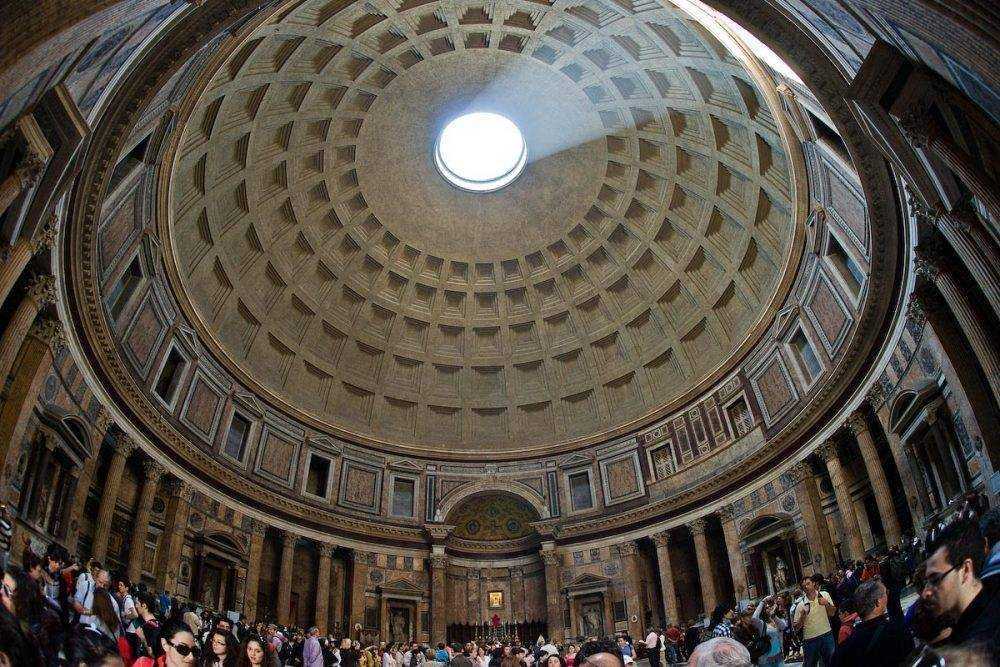

Купол римского Пантеона – один из величайших куполов, сохранившихся из современности.

Почему купол не приживается в народе

Купол – один из самых выразительных архитектурных элементов, и в то же время экономичное конструктивное решение.

Визуально купол — конструкция довольно сложная. Это и отпугивает многих застройщиков от желания возвести своими руками красивое и функциональное сооружение. Боязнь сделать ошибку в расчетах, отсутствие наработанных приемов, инструкций и опыта массового строительства – вот основные причины того, что здания купольного типа чрезвычайно редко встречаются в нашей стране.

Можно приводить экономические расчеты и цены, доказывать явные преимущества купольного проекта перед обычным, но психологический барьер трудно преодолеть.

В России на сегодняшний день всего несколько сотен жилых домов-куполов, в Украине их 20 штук. В то время как в США их только за прошедший год было построено более 50 тысяч.

Считается, что в загородном доме обязательно должна быть баня и купол, как тип бани, понемногу набирает популярность. Так как, в отличие от жилого дома, эту небольшую постройку гораздо легче собрать своими руками.

Виды купольных строений

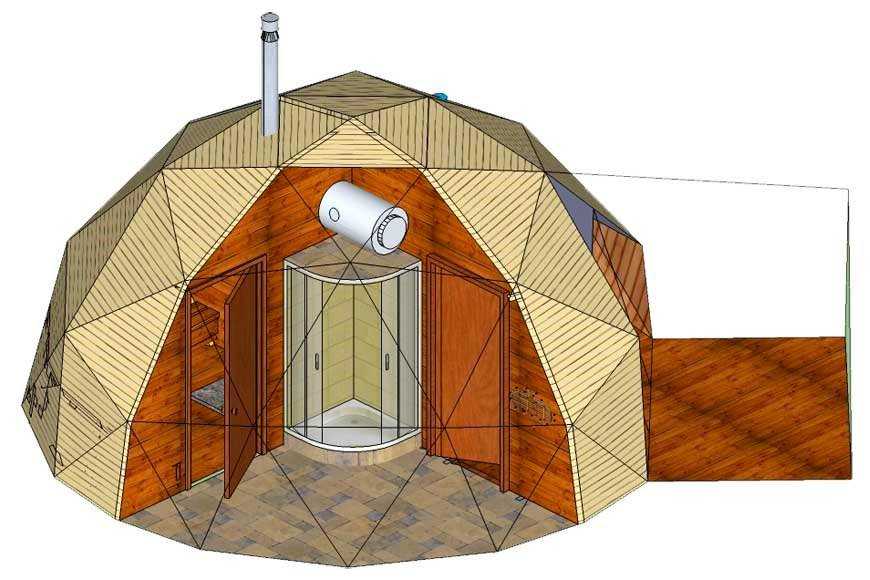

Вариант проекта купольной бани.

Все виды куполов можно разделить по способу возведения:

геодезические (фото);

Геодезический купол.

стратодезические (фото);

Стратодезический купол.

напыляемые (чаще всего пенополистирольные).

Пенополистирольный купол.

Из вышеперечисленных способов напыление – самый быстрый. На легком фундаменте собирается каркас из арматуры, внутрь его помещается пневмокаркас, и напыляется слой пенополимера. Но так как полимерные стены плохо дышат, то этот способ для строительства бань не применяют.

Стратодезические купола имеют наиболее изящные формы. Они собираются на основе гнутых ребер, идущих меридиональном направлении. В стратодезический купол легче всего вмонтировать привычные для нас двери и окна, пристроить к бане по стандартной технологии веранду или террасу. Для бани гнуто-клееный брус обойдется дорого, и это, пожалуй, единственное препятствие.

Геокупол — самый распространенный, и пользующийся заслуженной популярностью. Другие названия – геосота и геосфера. Изобретен был в конце сороковых годов инженером из США Ричардом Б. Фуллером (1895 – 1983).

Основу геокупола составляют равносторонние треугольники. Некоторые соединения в конструкции на шесть ребер, а некоторые на пять. Геосота отличается прочностью, так как треугольник – фигура жесткая. От строителя требуется обеспечить надежность крепления в узлах и зафиксировать основание строения.

Геокупол наиболее оптимален, как основа проекта бани.

Преимущества геокупола

Конструктивно геосота состоит из ребер, соединенных торцами по пять, или по шесть в одной точке.

Геосота – основа конструкции геодезического купола.

Этапы строительства

Определиться с последовательностью строительства сам поможет примерная инструкция:

Какой бы необычной не была конструкция купольной бани, начинается ее строительство традиционно – закладкой фундамента.

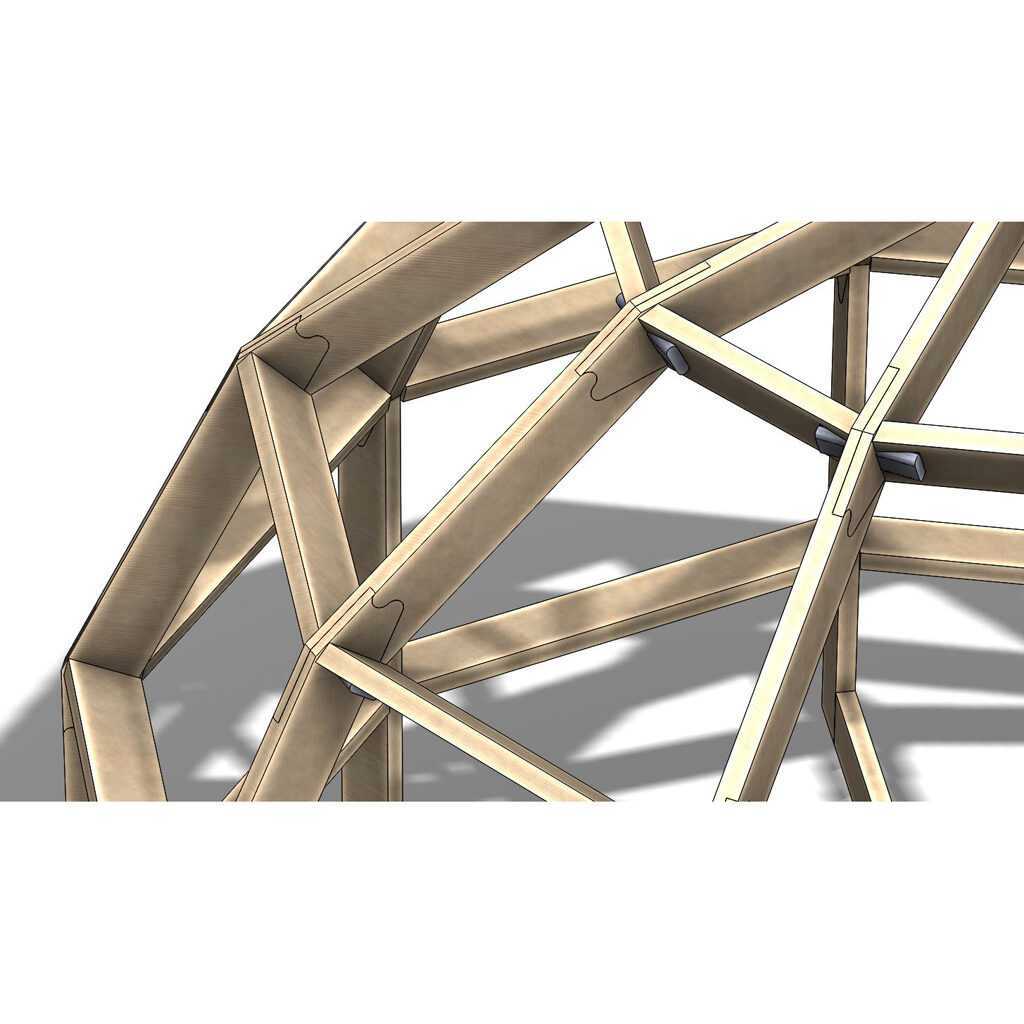

Выбор типа крепления. Способов крепления ребер геосферы можно выделить два типа:

Коннектор Фуллера.

Коннектор «партизан» — вот он какой.

- - V-коннектор;
  - Фирменный запатентованный коннектор «Медуза»;

Коннектор «Медуза»

NSD коннектор.

- - Т-коннектор – как и Партизан, наших рук дело…
  - … и другие.

Бесконнекторный способ сборки купола.

Для тех, кто хорошо владеет пилой, так как потребуется делать множество запилов под нужным углом. Плюс – отсутствие в каркасе бани металла, за исключением длинных саморезов и небольшого количества монтажной ленты.

Затем ячейки сферы закрывают влагостойкой фанерой, или другим подходящим материалом, оставляя отверстие под печную трубу, и окна. Дальнейшие работы будут вестись внутри здания.

Ячейки каркаса закрываются фанерой.

Можно заранее монтировать треугольные модули экосферы, а потом уже собирать в сруб.

Наполнение каркаса утеплителем.

Купольные бани также нуждаются в утеплении

Наилучший утеплитель для бани – эковата, на целлюлозной основе. Материал негорюч, безопасен для здоровья. Отличный теплоизолятор. Цена на него невысока, так как его делают из целлюлозы, негодной на производство бумаги, и из макулатуры.

Внутренняя обшивка бани. Осиновая вагонка создаст в бане нужный климат. Осина хороша тем, что не оставляет заноз, так как у ее древесины мягкие волокна. Полки в бане тоже рекомендуется делать из осины.

Это интересно: Лепнина на потолке: изучаем развернуто
