Обливное устройство для бани

Принцип работы обливного устройства

Приспособление, называемое обливным устройством, представляет собой модернизированный вариант деревянного ведра. Изобретено оно было еще древними русскими банщиками. В старину его делали из бересты или из цельной колоды путем долбления полости. Позже банные и прочие емкости изготавливались бочарами из аккуратно обструганных и отшлифованных деревянных плашек, плотно перехваченных двумя оборотами каната или металлической полосы.

В противоположных стенках деревянного обливного ведра проделывали два отверстия, в которые вставлялся деревянный штырь. Из брусков или тонких бревен мастерили подобие кронштейнов. Они служили опорой для штыря вместе с вращающейся вокруг него обливной емкостью. Для управления подачей воды ведро оснащали веревкой или нетолстой цепью. Для того чтобы вызвать на себя охлаждающий водопад, нужно было банально «дернуть за веревочку». Если дергали посильнее, все ледяное содержимое низвергалось на распаренное тело ледяным потоком. Если ослабляли прилагаемую силу, освежались слегка – так и регулировали «параметры» подачи воды.

Обливное приспособление подвешивалось под потолком бани так, чтобы под ним помещался стоящий в полный рост человек. Особых правил по его расположению не было: ориентировались на удобство. Чтобы вода в обливном ведре сохраняла приятную прохладу, его старались не устанавливать рядом с парильней. Затруднительным моментом был процесс наполнения высоко подвешенной емкости. Ныне эта непростая работа доверена гибкому шлангу, подключенному к банному водопроводу. Громкий термин «устройство» получен благодаря оснащению сигнально-перекрывающей системой типа унитазного поплавка. Прочие радикальные изменения прошли мимо основных конструктивных элементов. Т.е. обливное устройство так и осталось подвешенным под банный потолок ведром, но гораздо более совершенным в плане комфортного использования.

Резюмируем и заодно описываем главные конструктивные составляющие:

модернизированное ведро обливное для бани – это укрепленная с помощью кронштейнов на стене деревянная емкость с поплавковой системой, через патрубок которой поставляется вода. Иногда внутрь деревянной емкости жестко вставляется пластиковый или оцинкованный вкладыш, защищающий древесину от порчи;

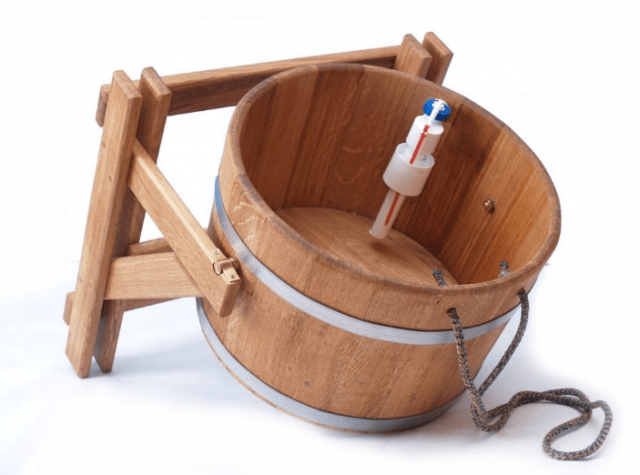

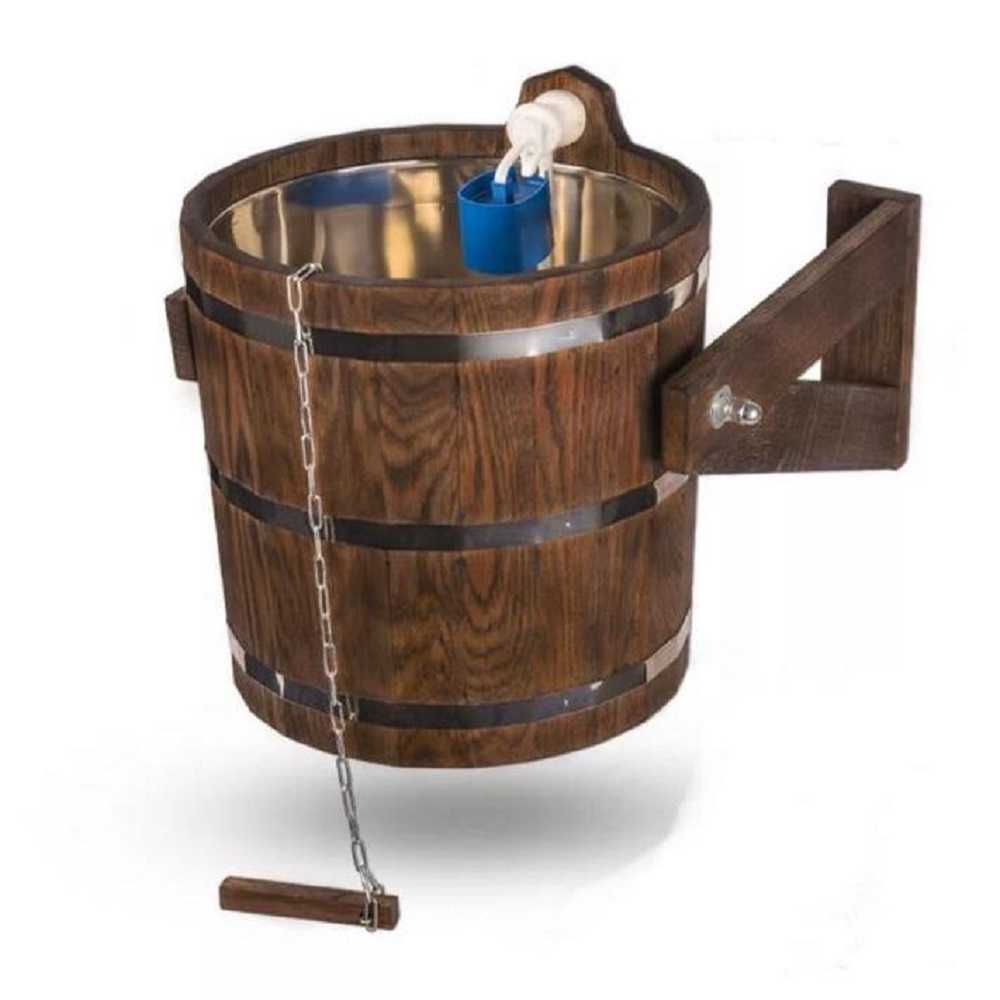

устройство оснащается поплавком, который самопроизвольно перекрывает струю воды при полном наполнении ведра водой. При опорожнении доступ струе вновь открывается;
емкость подключается к банному водопроводу или к отдельному накопительному баку, установленному специально для данного мини-душа;
к водопроводу поплавковый клапан подключается через патрубок гибким шлангом, не мешающим вращению ведра вокруг оси металлического штыря, который используется чаще всего, реже применяются болтовые крепления;
на входе в устройство монтируется шаровой кран для перекрытия поставки воды с целью консервации системы банного водопровода.

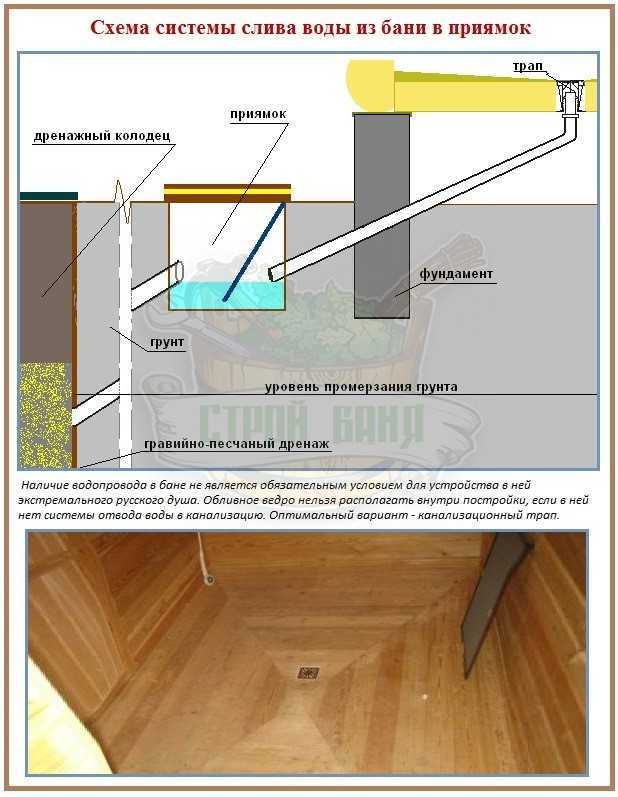

Наличие водопровода в бане – условие благоприятное, но вовсе необязательное для монтажа обливного устройства. Никто не запрещает его периодически наполнять вручную.

Емкость можно вообще установить снаружи для самопроизвольного сбора весьма полезной и мягкой дождевой воды. Обязательным для внутреннего расположения является сливной трап, по которому вода будет выводиться в канализацию. Однако есть исключения: это бани с проливными полами и, конечно, установка обливного ведра на открытой площадке вне помещения.

Это интересно: Об огурцах и помидорах в одной теплице — взгляд со всех сторон

Что это такое

Устройство и принцип действия

Практически каждый человек, хоть раз в жизни, опрокидывал на себя холодную воду из ведра или другой посудины. Такая простая процедура дает просто поразительный эффект: дух захватывает от потока холодной воды .

И соответственно, многим людям приходит в голову такая идея, как устройство обливного устройства для бани. Ведь это не сложно, потому что у него простая конструкция, позволяющая выполнить установку в любое место бани, только был бы подвод воды и обустроена канализация.

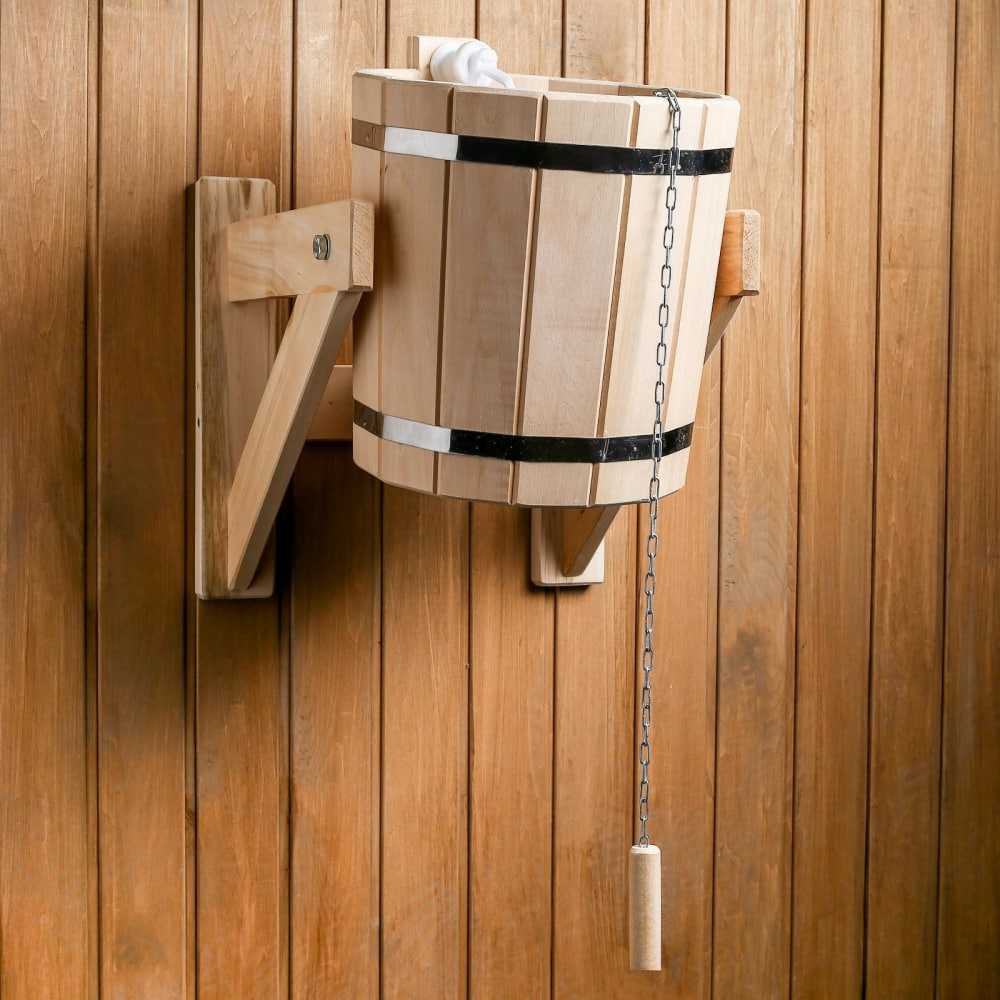

Обливное устройство – это вид бондарного изделия, в которое входит деревянное ведро с обручами, система вращения и кронштейны, позволяющие крепить все изделие к стене или потолку бани. Эта ось позволяет наклонять ведро вокруг оси, располагается горизонтально, выше центра тяжести ведра с водой.

Что входит в комплектацию устройства

Для большего удобства ведро может быть снабжено системой, которая автоматически подает свежую воду. Эта система идентична системе подачи воды в сливном бачке унитаза.

Для того чтобы ведро, заполненное водой, можно было наклонить или опрокинуть, к нему закрепляют веревку или нетолстую цепь. В зависимости от усилия, приложенного к веревке, регулируется количество выливаемой воды. Можно сделать так, чтобы вода выливалась небольшой струйкой, а можно так, что вода выльется сразу вся, водопадом.

Потяни за веревочку – получишь душ холодный

Из чего делают обливные устройства

Чаще всего подобные принадлежности для бани изготавливают из дерева следующих пород:

кедр;
лиственница обыкновенная;
лиственница мореная;
дуб обыкновенный;
дуб мореный.

Именно у этих материалов наибольшая стойкость к воде, и поэтому они обладают самым длительным сроком службы, в то же время и их цена тоже выше. Конечно, и из других видов древесины, в частности из березы, ольхи или липы, могут быть изготовлены обливные системы, но той устойчивостью к влаге они уже не обладают.

В некоторых случаях, для предотвращения рассыхания деревянного ведра, внутренняя поверхность покрывается специальным пластиком.

Современные обливные устройства для сауны для бани обладают очень разнообразным дизайном и ассортиментом. Поэтому подбор подходящего вида, такого чтобы вписался в интерьер бани, не составляет большого труда

Особенно выделяется такая характерная особенность, как простота в обращении и компактность этих устройств. Независимо от того, какие они – 10-литровые или 30-литровые, принцип действия один – потянул за веревочку и получил ледяной душ.

Ну и конечно, наличие разнообразного дизайна и широкой гаммы цветов, способно удовлетворить любого владельца бани, каким бы взыскательным он ни был. Обливная система не только будет играть роль средства, с помощью которого обливаются холодной водой, но и будет служить дополнением к интерьеру любой сауны или бани.

Ну очень разнообразный дизайн

Обливное ведро для бани: монтаж. Как сделать ведро своими руками?

Как уже говорилось, можно купить готовое ведро для сауны или сделать его самостоятельно. Самый простой способ изготовить емкость для обливания – это использовать пластиковое ведро. С этим справится даже начинающий, и можно не бояться, совершить ошибки. Даже если деревянные планки будут поставлены недостаточно ровно, пластик не даст воде вытекать.

В этом случае нужно взять обычное пластиковое ведро, снять с него ручку. Подготовить 25-30 отшлифованных деревянных планок, точное количество зависит от размера ведра.

К наружным стенкам емкости приклеить деревянные планки, стыки промазать прозрачным силиконом.

После нужно покрыть полученное ведро лаком и дополнительно укрепить дощечки металлическими кольцами.

Более сложный вариант – сделать деревянное ведро для бани с нуля.

Для его изготовления понадобятся доски первого сорта толщиной 1 см, а также отрез железной полосы, шириной 3-5 см, для двух ободков. Для ведра подойдут породы древесины, способные выдержать воздействие влаги:

обычный или мореный дуб;
липа;
кедр;
лиственница;
осина и др.

Сначала нужно заготовить шаблоны для боковинок. Далее необходимо распилить детали по шаблону, обработать их рубанком и шерхебелем.

Клепкам (боковинкам) нужно придать едва заметную трапециевидную форму. Необходимо определиться с наружной стороной боковинок и под углом 3 градусов спилить торцы таким образом, чтобы при соединении отдельных планок получился круг.

Чтобы сделать дно у ведра нужно сделать углубление 4 мм на каждой дощечке на расстоянии 4 см от нижнего края.

Соберите все детали и пронумеруйте их. Определите диаметр дна и вырежьте деталь для него. Верх и низ торцов спилите так, чтобы диаметр был на 1 см меньше изначального.

Отмерьте кусок металлической полосы для нижнего обода. Молотком придайте ему округлую форму и на двух концах сделайте отверстия для клепки. Прикрепите полученный обод к ведру.

Подготовьте аналогично верхний обод (на расстоянии 10 см от верха), соберите все элементы и подпилите выступающие детали.

Ведро для обливания в бане должно быть оборудовано системой контроля уровня воды. По принципу действия она аналогична системе в сливном бачке. Труба должна выводиться на высоте расположения емкости, а кран рекомендуется сделать на уровне 1,5 м от пола.

К трубе нужно присоединить шланг из нержавеющего металла, пластика или резины. С другой стороны он должен крепиться к системе контроля уровня воды.

Видео – как сделать обливное ведро для бани своими руками:

https://www.youtube.com/watch?v=55LCzlviGZs

Важно правильно определить высоту, где будет располагаться ведро для обливания в бане. В первую очередь она зависит от вашего роста

Высоту места, где будет прикреплена емкость, рассчитывают следующим способом: рост + 40 см (длина вытянутых рук) + высота самого ведра.

Если в вашей компании у всех людей средний рост, то ведро можно крепить на уровне 2-2,2 м. Если же в семье есть высокие люди, то лучше прикрепить емкость на уровне 2,6-2,8 м.

Но не стоит устанавливать ведро прямо под потолком, нужно оставить зазор, чтобы при необходимости можно было залить воду в емкость вручную.

Расстояние от ведра до стены должно быть не менее 10 см, чтобы емкость могла беспрепятственно вращаться.

Ведро с водой весит довольно много, поэтому крепление должно быть максимально прочным и надежным. Традиционно, ведро держат металлические кронштейны, конечно, лучше выбирать нержавейку, чтобы крепление прослужило дольше.

Монтаж кронштейнов допустим только к конструктивной части бани, способной выдержать нагрузку до 60 кг.

Чтобы ведро переворачивалось, по бокам емкости можно приварить специальные крючки или установить металлический стержень, который будет насквозь проходить через емкость.

Если водопровода нет, то в этом случае ведро можно наполнять вручную.

Обливное ведро – это важный аксессуар для бани. Если рядом с баней нет водоема или бассейна, то такое ведро может помочь вам наслаждаться оздоровительными процедурами.

Преемственность

На фото показан вариант установки обливного ведра в душевой для проведения закаливающих процедур.

Сегодня многие из атрибутов и традиций русских бань активно возрождаются. Правда, современное ведро в баню для обливания намного удобнее, чем бадейки наших предков.

В наши дни человек как никогда нуждается в снятии стрессов и укреплении своего здоровья. Банные процедуры помогают выводить из организма вредные токсины. Они способствуют налаживанию работы обмена веществ, помогают закалиться.

Контрастный душ всегда считался лучшей закаливающей и укрепляющей нервную систему процедурой. Его активно применяют при реабилитационном лечении в санаторно-курортных учреждениях.

Важно. Желательно проконсультироваться с врачом, нет ли у вас противопоказаний против таких процедур

На фото показан вариант установки обливного ведра в душевой для проведения закаливающих процедур.

Обливание ледяной водой дает потрясающий результат. Человек становится бодрым, улучшается настроение, восстанавливается сон. Такую процедуру могут применять все возрастные группы.

Монтаж обливного устройства

Обливные устройства для бани и сауны настолько просты в установке, что выполнить ее может практически любой человек, даже если у него нет специальной подготовки или опыта проведения таких работ. К тому же, в комплекте поставки имеется подробная инструкция, помогающая в установке и дальнейшей эксплуатации.

На что обращается внимание при установке такой конструкции:

Самым лучшим местом для ее установки – моечное помещение бани, на высоте чуть выше двух метров. Можно конечно установить и на улице, но, так как речь идет о банных процедурах, то и установка должна быть внутри бани.

Разместим в моечной

Внимание: Подача воды и слив в канализацию желательно предусмотреть еще на той стадии, когда баня еще проектируется. Если воду в построенной бане подвести к обливному устройству несложно, то с канализацией дело обстоит не так

При наличии в бане душа с местом установки обливного устройства вроде бы понятно все, потому что там есть вода, есть канализация. Но с другой стороны, принятие водных процедур одновременно несколькими людьми приведет к созданию некоторого неудобства, если даже не больше. Если наблюдается дефицит свободного места, то такой подход понятен. В противном случае лучше будет оборудовать отдельное место для обливания, например, недалеко от душа.

Или рядом с душем

За обливным устройством требуется определенный уход, особенно в том случае, если у ведра нет внутреннего пластикового покрытия. В периоды между помывками в бане вентили перекрываются и ведро остается пустым. Поэтому, скорей всего, оно рассохнется, что приведет к появлению трещин и зазоров, и как следствие протеканию воды.

Совет: Перед тем как мыться, заранее, приблизительно за 3 часа, в ведро должна поступать вода. Она поможет древесине разбухнуть, тем самым устранив зазоры.

Процедура обливания холодной водой относится к закаливающим мероприятиям, и каждый человек знает о том оздоровительном эффекте, который закаливание оказывает на человека. Среди этих эффектов и повышение иммунитета к заболеваниям вирусного характера, улучшенное функционирование системы связанной с обменом веществ, укрепление сердечно-сосудистой системы, тонизирование организма и еще много других аспектов.

Конструкция обливного устройства для бани

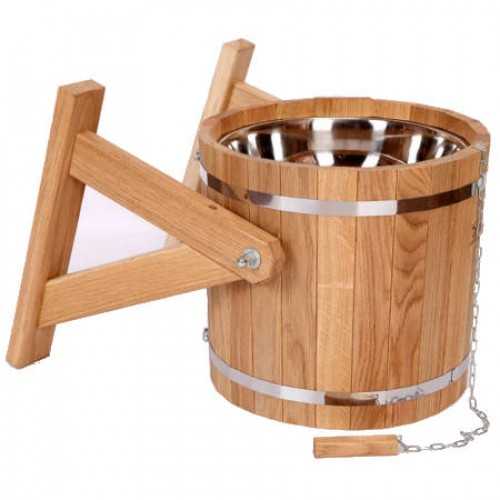

Центральным элементом конструкции является ведро для обливания, которое испокон веков изготавливается из экологически чистого натурального дерева. Оно надежно закрепляется на определенной высоте. Для того чтобы опрокинуть емкость, к ней крепится прочная веревка или цепь. Правильно отрегулировав ее натяжение, вы сможете либо обливаться тонкой струйкой холодной воды, либо разом выливать на себя все содержимое ведра, создавая настоящий водопад, обеспечивающий ни с чем не сравнимое удовольствие.

Столь простая конструкция обливного ведра для сауны имеет один существенный недостаток – запасы воды необходимо постоянно пополнять. Причем делать это придется вручную, вставая на табуретку или стол, чтобы дотянуться до емкости. Именно поэтому мы предлагаем усовершенствовать устройство, позволяющие устранить данную проблему.

Рейтинг лучших бюджетных ведер

Русская забава с пластиковой вставкой (ОПРЗ-10)

Хорошее бюджетное исполнение, которое предназначено для тех, кто посещает баню в небольшой компании – 2-3 человека. Конструкция отличается высокой прочностью и надежностью. Но самое главное здесь – простота. Не потребуется никаких специальных навыков, чтобы установить обливное устройство своими руками.

Все выполняется быстро и не занимает времени. Пластмассовая вставка обеспечивает дополнительную прочность, а также красиво смотрится, так как имеет приятный белый цвет. Все главные элементы и запчасти присутствуют в комплекте. Поэтому не придется постоянно ходить в магазин и искать нужную деталь.

Средняя стоимость – 1 830 рублей.

~~ведро обливное Русская забава с пластиковой вставкой (ОПРЗ-10)~~
Достоинства:

Хорошее качество;
Приятная обработка внешней стороны;
Удобная цепочка;
Внутренняя часть из прочного пластика;
Простая установка.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Обливное устройство 16 л с клапаном с пластиковой вставкой

Недорогой вариант, который отличается приятным исполнением и надежностью. В конструкции нет ничего сложного. Все выполнено надежно и прослужит не один год. В комплектации присутствуют необходимые материалы, которые упростят установку и сделают использование легким и удобным для каждого человека.

Чтобы добиться красивого внешнего вида, использовалась прочная древесина, которая ни имеет сучков. На производстве она полностью отшлифовалась, после чего пропиталась защитными составами. Это увеличивает срок службы продукта при повышенной влажности. Кроме того, человеку не потребуется постоянно ухаживать за деревом, что также преимущество.

Средняя стоимость – 2 950 рублей.

~~ведро обливное Обливное устройство 16 л с клапаном с пластиковой вставкой~~
Достоинства:

Гладкая поверхность;
Прочная пластиковая вставка;
Комплектация;
Качественная сборка;
Длительный срок службы.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Обливное Устройство 16 л Липа (Олп-16)

Прочная и долговечная конструкция, которая прослужит длительный период и не почернеет от частого применения. Изделие не только несет в себе полезную функцию, но дополнит банный интерьер. Как и в предыдущих конструкциях набирать воду придется самостоятельно. Однако это никак не повлияет на удобство.

Принцип работы механизма достаточно простой, требуется только потянуть за шнур, после чего вся холодная вода выльется на человека. После применения остаются только положительные впечатления. Для изготовления внешней части использовалась липа, при этом она прошла строгий контроль качества, где все некачественные варианты отсеялись. Объем воды – 16 литров.

Средняя стоимость – 1 800 рублей.

~~ведро обливное Обливное Устройство 16 л Липа (Олп-16)~~
Достоинства:

Удобное крепление механизма, справится любой человека;
Шнур изготавливается из прочной цепочки, которая не сломается от постоянного воздействия;
Ведро выполнено из отборной липы;
Внутренняя часть защищена от грибка и плесени благодаря пластиковой вставке;
Объем 16 литров.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Где лучше установить обливное устройство

В принципе, ответ напрашивается сам – там, где есть канализация. Если в бане есть душ, то обливное ведро можно подвесить около него, чтобы вода сливалась в один канализационный трап. Хотя оптимальный вариант – это трап отдельно установленный. Большое количество воды, вылитое из ведра, и плюс работающий душ могут создать целое озеро в бане. Одно сливное отверстие с таким объемом воды может не справиться.

Что касается установки обливного устройства на улице, то тут ограничений нет. Все будет зависеть от ваших пожеланий и удобства пользования им. Единственное, что хотелось посоветовать по этому поводу, это настил или постамент из досок. Не стоит стоять на простом грунте когда принимаете водные процедуры. Не оберетесь грязи на ногах.

За самим устройством надо обязательно ухаживать. Это деревянная конструкция, которая быстро высыхает. Между ее элементами будут образовываться зазоры, через которые вода будет подтекать. Поэтому те, кто часто посещает свою баню, никогда не оставляют обливное ведро пустым. Именно так можно продлить срок его эксплуатации. Если баня посещается нечасто, то необходимо за три часа до ее посещения залить ведро водой. Древесина разбухнет и зазоры исчезнут. Конечно, все это не касается ведер, отделанных изнутри пластиком, такие устройство сегодня тоже продаются.

Материалы изготовления обливного ведра

Резервуар для обливания имеет достаточно простую конструкцию с использованием различных материалов. Гармонично в русской баньке смотрится емкость, сделанная из натурального дерева. Однако, здесь может возникнуть ряд сложностей. Перед тем, как установить емкость, ее полностью наполняют водой. Вода в емкости должна постоять 2-3 часа, чтобы дерево успело разбухнуть. Еще один нюанс деревянного изделия: оно не должно надолго оставаться без воды. Древесина имеет свойство рассыхаться, вследствие чего нарушается герметичность. Также следует помнить, что в деревянном изделии нельзя постоянно держать воду, иначе оно почернеет, станет скользким, может появиться плесень.

Чтобы избежать таких проблем, внутрь обливного деревянного ведра для бани устанавливается пластиковый вкладыш. У некоторых любителей русской парилки может возникнуть резонный вопрос: «Какой смысл платить за дорогую древесину, если вода будет наливаться из дешевого пластика?». Ответ очевиден: деревянное ведро смотрится стильно и подходит к интерьеру современной бани.

Какая древесина используется для изготовления обливной емкости:

Сосна;
Дуб;
Лиственница;
Осина;
Кедр;
Ольха;
Липа.

Наиболее прочной считается мореная древесина, но большим минусом этого материала является слишком высокая цена. Если вы решили смастерить обливное ведро своими руками, предпочтение отдавайте сырому мягкому пиломатериалу.

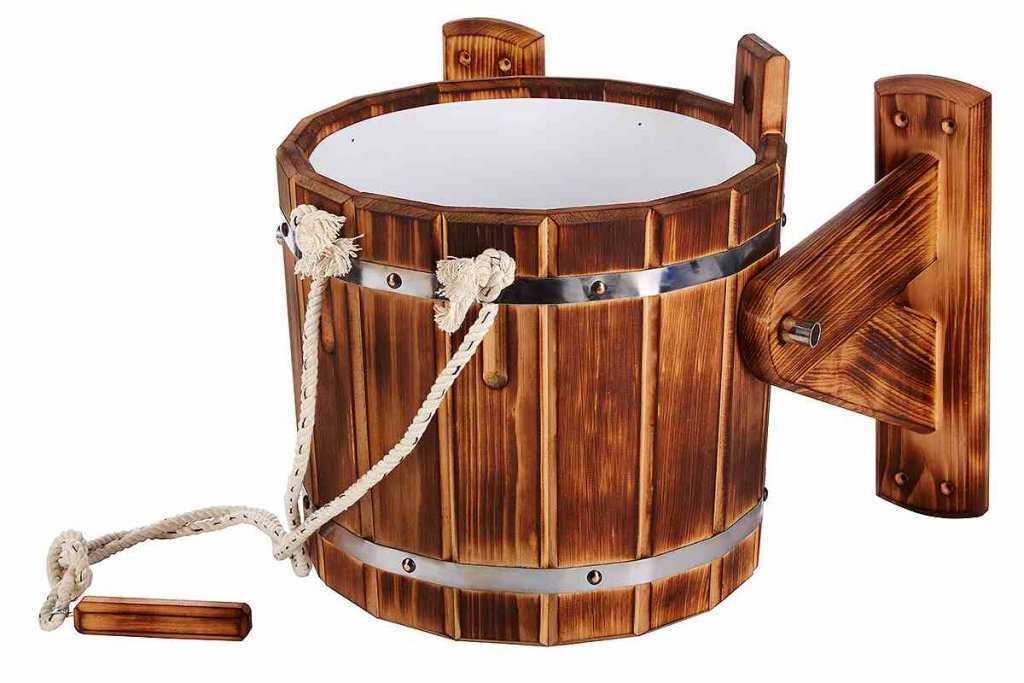

Деревянное

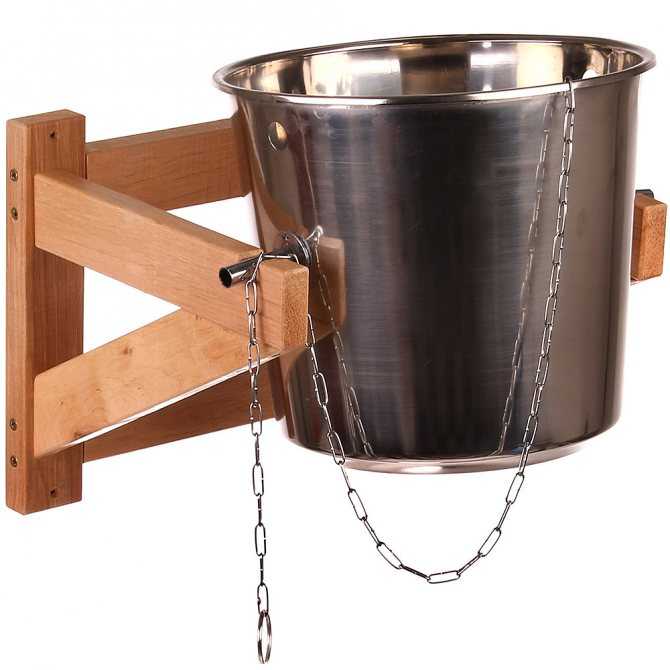

Металлическое

Пластиковое

Советы по эксплуатации

Первоначально производитель рекомендует грамотно определить место монтажа исходя из предпочтений потребителя, а также допустимых норм по высоте. Не нужно забывать о том, что конструкцию держит кронштейн, ширина которого составляет 240 мм, а длина 130 мм. Учитывая эту информацию, можно крепить ведро. Ширина саморезов должна составлять не менее 6 мм, иначе конструкция будет шаткой и ненадежной. Затем осуществите подключение устройства к системе водоснабжения посредством штуцера.

Так как он изготовлен из пластмассы, затягивайте его плотно, но без перегибов, иначе эта деталь быстро выйдет из строя. Перед обливным устройством установите запорный кран. При его открытии вода начнет поступать в бак и наполнит его лишь до необходимого значения.

После выключения всей системы, она должна набрать воду и снова застопориться на том положении, которое задано поплавком. Производитель дает гарантию 12 месяцев. При этом запрещается осуществлять самостоятельный полноценный ремонт, так как в этом случае VVD не несет ответственности за качество товара.

Принцип работы

Этот процесс сложнее, но и в визуальном плане эффект будет иной. Вначале заготовьте шаблон для вырезки дна и боковых планок. По размерам вырезаем из ровной оструганной доски, несколько элементов, которых должно хватить на обводку ведра. Для этого вначале рулеткой измерьте окружность.

Затем отшлифуйте все детали и пометьте карандашом или маркером лицевую сторону. Теперь понадобится электролобзик, хотя если есть рубанок (электрический) – он позволит ровнее сделать срезы. Вам необходимо спилить на каждой планке боковые стенки, под углом в 3 градуса, так, чтобы при соединении они плотно прилегали друг к другу, образовывая круг.

Далее вам понадобится ровная плоскость. Если на полу кафельная плитка,работайте на нем. Обработав планки, выложите их в ряд, и от предполагаемо нижней части отступив 4 см, прочертите линию. По ней сделайте пропил ручной фрезой. Это будет выемка под установку дна. Затем переверните все планки лицевой стороной и пронумеруйте их, после чего произведите первую примерку.

Предлагаем ознакомиться: Укладка стен искусственным камнем своими руками: видео, как правильно выложить искусственный камень

Эту работу лучше делать вдвоем. Один собирает и держит панели, другой обвязывает их проволокой. Подогнав детали, измерьте радиус дна, по выпиленным внутри ведра пазам. Затем сделайте шаблон и выпилите нижнюю часть ведра.

Теперь, когда все детали готовы, осталось только собрать емкость. Но для этого вначале отрезаем две металлических полосы, для нижнего и верхнего обвода. Повторяясь нужно сказать, что материал должен быть влагостойкий. Толщина металла 1–1,5 мм. Молотком обстучите полосы, сделав их округлыми, и на обоих концах просверлите отверстия под зажимы. Если электропроводка в бане проведена, делайте это по месту, проверяя, как зажимы будут сходиться на ведре.

Далее работы по сборке проводим в следующем порядке:

собираем из планок ведро, предварительно установив деталь дна;
придерживая его, вначале обводим металлической скобой нижнюю часть и наживляем зажим;
подровняв по необходимости планки, аккуратно устанавливаем верхнее кольцо и крепим его;
затем проверяем ровность сборки и фиксируем крепления обводов окончательно.

Ведро готово, осталось только просверлить сквозное отверстие для установки его в кронштейн и закрепить веревку. Снаружи емкость можно обработать лаком, но предварительно наполните ведро водой, чтобы древесина немного разбухла и перекрыла все соединительные щели.

Обливное устройство для бани функционирует благодаря применению принципа, характерного для сливных бачков. Цикл включает несколько этапов:

Опустошенная емкость заполняется водопроводной водой благодаря открытию шарового клапана. При достижении максимального уровня поток перекрывается поплавковым выключателем.
Емкость опрокидывается натяжением цепи или веревки. Поплавок перемещается вниз, что приводит к очередному наполнению ведра или бадьи.
При необходимости предотвращения аварийных ситуаций перекрывается кран для подачи воды.

Особенности монтажа

В большинстве случаев обливное устройство монтируют в моечной, где уже есть система слива и стены покрыты водоотталкивающим составом. Вода может быть подведена непосредственно к ведру, а может наливаться при помощи простого гибкого шланга или из ведра.

Высота

Определение оптимальной высоты крепления – очень важный этап установки. Людям среднего роста рекомендуется высота 2-2,2 метра. При высоком росте для определения оптимальной высоты необходимо встать, задрать руки, измерить полученное расстояние и прибавить высоту ведра.

Подвод воды

Подвод воды осуществляется следующим образом:

Вывести водопроводную трубу на высоту крепления ведра;
В 1,5 метрах от пола врезать кран для отключения подачи воды.

Кронштейны

Крепежи лучше брать из стали-нержавейки. При самостоятельном изготовлении деталей, нужно брать влагоустойчивый металл. Кронштейны должны выдерживать полную массу емкости и воды в ней.

При создании подвижного фиксатора, переворачивающего ведро, нужно приварить к держателю железные скобы. А еще лучше – вмонтировать в него металлический прут, пропущенный через емкость.
