Крыша для бани односкатная - схемы, расчеты, монтаж своими руками

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы

При этом важно учитывать и условия эксплуатации такого строения

Возвести односкатную крышу самостоятельно можно из таких материалов:

Мауэрлат. который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству «). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.

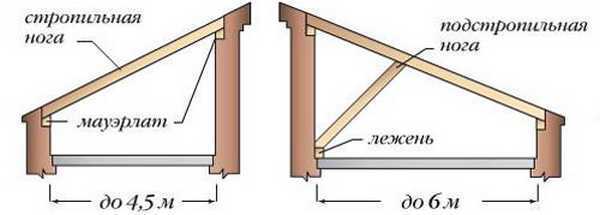

Виды стропильных систем на односкатной крыше

Стропильная система при обустройстве односкатной кровли может исполняться в одном из трех вариантов, выбор которых зависит от типа и размеров строения:

Висячая система устанавливается в редких случаях, когда между основными несущими стенами нет капитальных перегородок. При постройке такой крыши, для удобства работы, на балки перекрытия укладывается временный настил из досок. На этой основе и собираются фермы стропильной системы. Чтобы висячая система была надежной, параллельные стены, на которые будут укладываться балки перекрытия, должны быть выведены на одинаковую высоту. При необходимости этот тип конструкции применяют в домах, выстроенных из любых используемых в строительстве видов материалов.

Стропильная система может представлять собой конструкцию по типу фермы

Если в чердачном помещении запланирована комната, то вентиляция устраивается, как для жилого помещения.

Если же конструкция будет выполнять только роль чердака, то вентиляция должна быть усилена, так как помещение не будет отапливаться. Вентиляция в этом случае должна функционировать эффективно, чтобы здесь не скапливалась влага и не возникала сырость и плесень, которая со временем появится и в доме.

Наслонные стропильные системы отличаются тем, что их устанавливают в строениях с внутренними капитальными перегородками, которые становятся дополнительными опорами для балок перекрытия.

Крепление стропил на мауэрлате

В наслонных системах стропила устанавливают жестко на фронтонную стену, на которой заранее установлен мауэрлат, а нижний их край может быть зафиксирован как жестко, так и на скользящие крепления. Такими конструкциями односкатной крыши в основном покрывают кирпичные или каменные дома.

Для жесткости конструкции устанавливают дополнительные распорные элементы. Существует несколько систем их установки, в зависимости от того, сколько должно быть свободного места в чердачном помещении, угла уклона ската и массивности стропил.

Скользящая стропильная система используется в основном для бревенчатых срубов, так как она позволяет избежать деформации конструкции крыши, если дом даст усадку. При устройстве этого вида крыши, стропила жестко фиксируют на фронтонной стене, на мауэрлате, а нижнюю их часть крепят к мауэрлату исключительно скользящими креплениями, которые при колебаниях стен дома дают возможность стропилам принимать удобное положение.

Скользящие крепления стропил к мауэрлату

Монтаж каркаса крыши бани

Если необходимо чердачное перекрытие, для него готовят балки. Их размеры и сечение зависят от ширины бани и от типа (в основном, веса) выбранного кровельного материала: чем шире размер бани и тяжелее кровельный материал, тем большего сечения балки нужно использовать. Шаг, с которым располагают балки чердачного перекрытия обычно составляет 0,6-1,0 метра. Но из опыта строителей бань, следует, что оптимальное расстояние равно ширине утеплителя: нет отходов и не нужно терять время на подгонку и уплотнение.

После завершения монтажа чердачного перекрытия приступают к изготовлению стропильной системы. Стропила располагают друг от друга на расстоянии от 0,6 м до 1.2 м. Выбор этого значения зависит от типа (веса) кровельного материала и количества осадков, выпадающих в вашем регионе. Чем больше осадков и тяжелее кровельный материал, тем меньше шаг. Если вы решили накрыть баню шифером или керамической черепицей, то выбираем наименьшее расстояние между стропилами, так как асбестно-цементный и глиняная плитка лист довольно тяжелый материал.

Устройство односкатной крыши для бани

В некоторых случаях балки чердачного перекрытия и балки стропильной системы располагают в одном и том же месте, скрепляя между собой специальными П-образными скобами (если готовых скоб нет, их можно изготовить из прутов арматуры, толщиной не менее 8 мм). Иногда в качестве крепежного элемента используют арматурные штыри или деревянные шипы-нигеля, которые вбиваются в просверленные отверстия.

Конструкции односкатных крыш могут отличаться. В других вариантах используют следующий способ расположения элементов кровли (см. рисунки ниже).

Односкатные крыши для бани

Если баня сложена из бруса или бревен, верхний венец может служить опорой для балок. Для сооружений из камня поверх верхнего слоя кирпича/камня укладывают брус или бревно-мауэрлат, которое служит для связи стропильной конструкции и коробки здания. Перед укладкой мауэрлата стены покрываются слоем гидроизоляции.

В верхнем венце или мауэрлате для закрепления балок вырезают специальные сквозные отверстия, в которые потом вставляют концы балок. Глубина отверстия – примерно половина высоты бревна/бруса. В том месте, где балки соприкасаются с венцом/мауэрлатом, их обматывают рубероидом (торцы балок заматывать нельзя, так как это способствует гниению). Для разгрузки стропил, придания конструкции большей жесткости и для подстраховки, кроме собственно стропил, используют дополнительные элементы: распорки, перемычки, стяжки.

Как закрепить брусья стропильной системы

После завершения монтажа каркаса кровли необходимо смонтировать обрешетку для закрепления кровельного материала. Шаг обрешетки зависит от вида кровельного материала:

Для рулонной кровли, мягкой битумной или керамической черепицы необходима сплошная обрешетка, которая чаще всего выполняется из листовых материалов (ОСП, влагостойкой фанеры, и др.).
Под листовые кровельные материалы выполняют разреженную обрешетку. Ее шаг зависит от размеров листов. Обычно для такой обрешетки используют необрезную доску толщиной 25-40 мм, и только для волнового шифера берут брус 50*120 мм (шаг 0,8-1,0 метра).
При использовании тяжелых кровельных материалов или большом количестве осадков некоторые элементы обрешетки можно заменять на металлические профили, выдерживая определенный шаг.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.
Правила монтажа мауэрлата
Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.

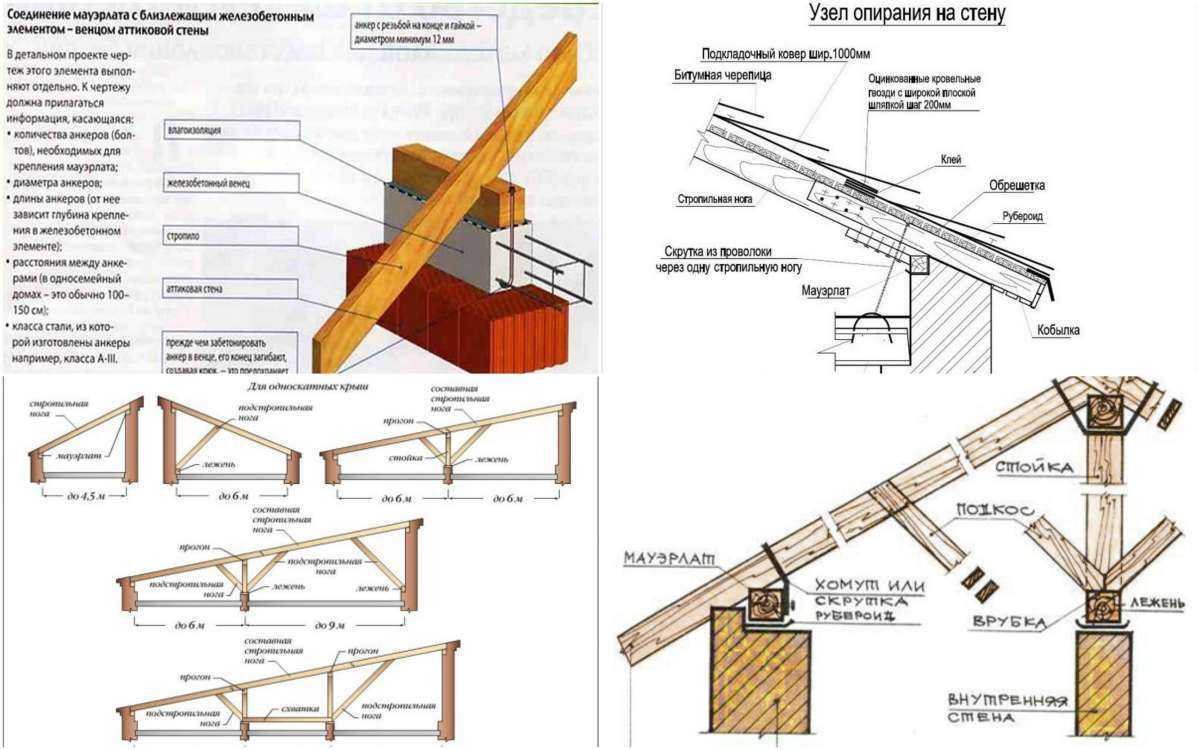

Узел опирания стропил на стену
Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

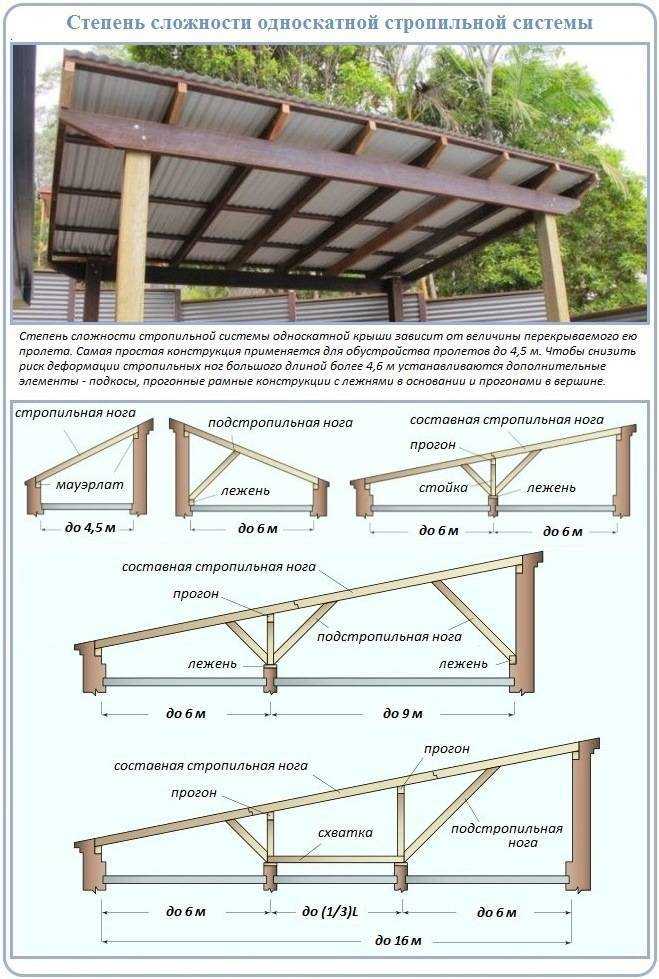

Варианты конструкций стропильной системы односкатной крыши

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется

Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Основные преимущества и отрицательные стороны конструкции

К достоинствам этой конструкции можно отнести следующее:

Экономия средств на покупке стройматериалов.
Простота конструкции, а значит, и монтажа.
Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Снегозадержатель

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирая этот вариант:

Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º — это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Односкатная крыша – что это?

Казалось бы, простейший вариант, подходящий скорее для сараев. Тем не менее, обладая незамысловатой конструкцией, она способна с лёгкостью решить вопрос обустройства кровли любых деревянных помещений, не зависимо от их предназначения.

Конечно, для крупных домостроений она не совсем подходит (но и не исключена), а вот для бани, например, может оказаться оптимальным вариантом. Особенно удобным подобное решение кровельного вопроса станет в случае, когда ваш участок не отличается большой площадью, и вам будет необходимо подойти к размещению бани с учётом максимальной компактности. Но это далеко не единственное преимущество подобного вида кровли.

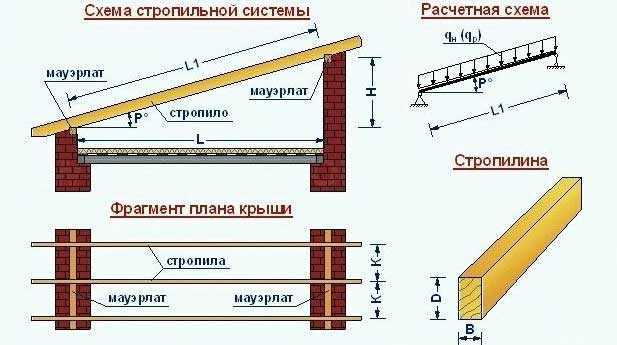

Расчет конструкции односкатной крыши

Для того, чтобы составить такую схему, понадобится определить следующие параметры:

Общая ширина строения и длина пролетов между несущих стен.
Предполагаемый угол наклона ската.
Общая длина крыши.
Желаемый материал для кровли.
Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такую схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Конструкция односкатной крыши бани

Конструкция такой крыши предельно проста. Уклон создается за счет разницы в высоте двух противоположных стен. При этом крыша может быть выполнена как с чердаком, так и без него. В первом случае крыша одновременно служит потолком бани и требует подшивки и утепления изнутри. Если в бане с односкатной крышей делают чердак, то для устройства потолка дополнительно укладывают горизонтальные потолочные балки.

Сама крыша опирается на стропила, которые укладывают непосредственно на стены бани в специально вырубленные пазы. Стропила кладут с шагом 0,6-1,2 метра, поверх стропил кладется обрешетка, а на нее – гидроизоляция и кровельное покрытие.

Крышу без чердака обычно выполняют в небольших летних банях с длиной ската не более 3 метров. При длине ската более 4 метров необходимо обязательно устанавливать под стропила дополнительные опоры, нижним концом опирающиеся на балки перекрытия.

Стропильные системы для односкатной крыши

Кровельным покрытием для односкатной крыши бани может быть:

Рулонный материал: стеклоизол, рубероид, мягкая кровля;
Профилированный металлический лист: профнастил или металлочерепица;
Ондулин.

Шифер и листовой металл для покрытия односкатной крыши выбирают редко, так как они имеют значительный вес и утяжеляют конструкцию крыши.

При утеплении крыши обычно используют волокнистые негорючие материалы: каменную или минеральную вату в виде плит или рулонов. Причем, если крыша делается без чердака, утепляют саму крышу, при выполнении чердака целесообразнее утеплять потолок бани.

Чем хороши односкатные крыши для бань

Некоторые хозяева предпочитают возводить практически монументальное строение, поскольку располагают большим запасом ресурсов, места и времени. Для подобных строений можно подобрать самые различные проекты с двускатными или более сложными крышами.

А вот для небольших размеров сооружений подойдет конструкция односкатной крыши для бани, поскольку она наименее затратная, а изготавливается проще всего.

Среди преимуществ односкатных крыш можно назвать:

Простота монтажа. Даже начинающий мастер в состоянии сделать односкатную крышу бани своими руками, не привлекая помощников или профессиональных рабочих.
Минимальные затраты на стройматериалы. По сравнению с двускатной, крыша данной формы аналогичной площади обойдется в 1,5 раза дешевле, поскольку потребуется значительно меньше кровельных материалов и заготовок для стропил.
Долговечность. При грамотном расчете угла наклона, односкатная крыша сможет выдержать любые погодные условия – снег, дождь, сильный ветер, а баня прослужит намного дольше.
Удобство. Чем еще хороша односкатная крыша на бане – это тем, что ее удобно монтировать, если вы хотите пристроить баню к жилому дому. В таком случае и на материале сэкономите, и пространства такая конструкция будет занимать меньше. К тому же, в бане-пристройке можно сделать вход как с улицы, так и прямо из дома, или через террасу. Весьма удобным сооружением, которое можно оборудовать односкатной крышей, будет баня с навесом для машины.

Безусловно, существуют проекты уж совсем простых, плоских крыш, однако, они категорически не годятся для строительства бани. Хотя они и намного дешевле, чем все остальные конструкции, тем не менее, особенность бани в том, что в ней должен циркулировать воздух, следовательно, обязательно должен быть хотя бы один скат.

Технология возведения крыши с двумя скатами

Для габаритной бани лучше обустроить двухскатную крышу с чердачным помещением для хранения банных принадлежностей и инвентаря. Сборка системы стропил выполняется поэтапно.

Для сборки кровельной конструкции потребуются:

Балки сечением 10×8 см.
Брус сечением 5×5 и 5×10 см.
Доска.
Уровень и отвес.
Железные гвозди и шурупы.
Молоток.
Электрическая дрель.
Грунтовочный состав.

Пошаговое руководство по возведению двухскатной крыши предусматривает следующие этапы:

Этап 1. Монтаж балок для потолочного перекрытия

В несущих балках строения проделываются пазы под установку балок для потолочного перекрытия. Шаг между пазами равен 100 см, глубина – до 8 см. Балки предварительно обрабатываются антисептическим составом, просушиваются и монтируются ребром в пазы. Дополнительная фиксация на гвозди.

Этап 2. Сборка стропильной конструкции

Двухскатная крыша состоит из треугольных стропильных конструкций – ферм, каждая из которых изготавливается из одинаковых брусков – ног, оснований и перемычек. Фиксация элементов между собой осуществляется при помощи шурупов.

Для ног используются доски 5×10 см, длина которых составляет 2,8 м. По краям доски обрезаются под углом в 45 градусов, проделываются отверстия для шурупов, после чего элементы надежно соединяются между собой. От стыка стропильной конструкции делается отступ в 50 см для паза под перемычку. На концах перемычки вырезаются срезы прямоугольной формы, благодаря которым она монтируется в стропила. В местах соединения перемычки и стропил вкручиваются шурупы. Аналогичным способом выполняется сборка других ферм.

Две стропильные фермы, расположенные сверху над боковыми стенами, обшиваются. Для этого используются бруски 5×5, установленные в горизонтальном положении с шагом в 35 см. Для усиления конструкции устанавливаются дополнительные бруски в диагональном направлении.

Далее обрешетка обшивается в вертикальном направлении с небольшим припуском по краям в 3 см. На поверхности второй конструкции обустраивают дверку.

Этап 3. Установка стропил

Готовые конструкции необходимо поставить на потолочные балки. Фиксация на распорки с соблюдением геометрии конструкции. Фермы по краям монтируются в первую очередь. Для дополнительного укрепления установленной конструкции используются укосины – балки, выставленные между несущим брусом стены и стропилами на уровне перемычек.

Далее выполняется установка остальных стропил с соблюдением уровня по вертикали. Технологическое расстояние между отдельными стропилами должно составлять 100 см. Все элементы стропильной системы соединяются козырьком из двух досок, приколоченных к верхним балкам по обе стороны кровли.

Этап 4. Установка обрешетки

Для обрешетки используется доска длиной, достаточной для перекрытия крыши и выступа за пределами стропильной системы на 25 см. Технологические зазоры между отдельными досками могут составлять от 2 до 48 см в зависимости от типа кровельного материала.

В месте выхода дымоходной трубы проделывается отверстие нужного размера с установкой сплошной обрешетки по периметру.

Далее выполняется настилка гидроизоляционного материала (пленки или мембраны) с фиксацией к обрешетке при помощи металлических скоб. Гидроизоляция настилается внахлест на 10 см.

Этап 5. Монтаж финишного покрытия

На гидроизоляцию устанавливается контробрешетка из брусков 5×5 см с предварительной обработкой антисептическим составом. На контробрешетку выполняется монтаж выбранного финишного покрытия от края карниза. Под дымоход проделывается отверстие, а после монтажа трубы стыки тщательно герметизируются битумной пропиткой или клеевой смесью, закрываются защитным фартуком.

Этап 6. Утепление крыши

На завершающем этапе проводится утепление кровельной конструкции. Утеплитель укладывается изнутри между балками с минимальными зазорами. Стыки между утеплителем заполняются монтажной пеной. Отдельно утепляются фронтоны. С внутренней стороны они обиваются гидроизоляционным материалом, дальше фиксируется обрешетка, после монтируются утеплитель и пароизоляция.

Для внутренней облицовки утепленной поверхности крыши можно использовать вагонку, доску или фанеру.

Только соблюдение строительной технологии и применение качественных материалов позволит построить надежную и прочную крышу для бани, способную выдерживать ветровые нагрузки и различные природные условия.
