Пошаговая инструкция по обустройству отмостки вокруг колодца своими руками

Советы и рекомендации

Используя типовой проект устройства отмостки вокруг колодца, необходимо придерживаться следующих рекомендаций:

1. Не стоит сразу после установки колец приступать к обустройству площадки, должно пройти минимум полгода до начала проведения строительных работ.
2. Наличие гидроизолирующего слоя значительно повышает эффективность проведенных мероприятий. Материал позволит не допустить появления нежелательных последствий.
3. Для усиления эффекта во время создания конструкции необходимо использовать специальную сетку либо арматуру.
4. Для придания площадке оригинальности хорошо использовать тротуарную плитку, причем на рынке есть большой ассортимент и цветов, и конфигураций, и размеров.
5. После укладки плитки на цементно-песчаное основание не рекомендуется ступать на нее в первые два дня. Также нельзя ставить поверх тяжелые предметы.
6. Если пошли дожди сразу по завершении строительных работ, площадку нужно укрыть полиэтиленом, иначе ее размоет.
7. Обработку швов необходимо делать только после того, как основание будет надежно зафиксировано.
8. Кроме использования для декоративного оформления тротуарной плитки площадку еще эффектно выстилать садовым паркетом, спилом дерева, натуральным камнем.
9. Оптимальное время для устройства отмостки – сухая теплая погода, которая наступает в мае, сентябре.

Современная мягкая отмостка

Мягкий вариант отмостки выбирают когда не хочется возиться с трамбовкой и разминкой глины или приготовлением бетонного раствора. Для ее организации нужна только прочная водонепроницаемая пленка, гравий и песок. Самая трудоемкая часть работы – выкопать траншею вокруг колодца. При подготовке стенок и дна нужно соблюдать те же правила, что и для глиняного замка. Дно нужно покрыть тонким слоем глины и уплотнить его.

Выбранную полость выстилают морозостойкой пленкой с заходом выше уровня отмостки. Материал крепят рейкой или строительным скотчем. В уголке между дном траншеи и стенками колодца делают сплошную складку. Она будет компенсировать возможные подвижки грунта и сдвиги отмостки. Поверх пленки насыпается тонкий слой просеянного песка, чтобы предотвратить случайное повреждение материала.

Подготовленный котлован засыпается наполнителем. Можно сделать слоеную засыпку: разместить основную массу гравия между тонкими слоями песка. Поверхность мягкой отмостки полностью готова к покрытию тротуарной плитки.

Мягкая отмостка вокруг колодца соединяет в себе массу достоинств:

• Не подвержена негативным влияниям пучения грунтов;
• Не мешает естественному оседанию грунта;
• При осадке ее объем легко восполняется;
• Гидроизолирующая пленка предотвращает попадание любой воды;
• Подходит для отделки любыми материалами;
• Просто и легко обустраивается;
• Не растрескивается, как бетон и не образует грязи, как глина;
• Служит дольше, чем бетонный аналог.

Основной недостаток – в сыпучем наполнителе со временем начинает прорастать разная неприхотливая зелень, поэтому отмостка нуждается в постоянной порции элементарного ухода.

Особенности и устройство мягких отмосток

Это недорогой, быстрый в изготовлении способ, а основание обладает всеми функциями отмостки. Сначала намечают ширину, которая составляет 0,5-1,5 м. Если планируется соорудить домик над колодцем, выбирают такой, чтобы дождевые капли с крыши не падали на отмостку. Разметив участок, копают траншею глубиной 40 см. Формируют уклон дна в направлении от колодца под углом не менее 5°.

Укладывают от центра к краям. На шахте фиксируют двусторонним скотчем или стяжкой, которая дюбелями крепится к кольцам. Пленку не натягивают, а формируют складки. При сезонной деформации она не порвется.
Засыпают песком, слегка смачивают, если сухой, и основательно трамбуют. Края должны возвышаться над почвой на 5 см. Площадка послужит основанием для последующего оформления отмостки.
Примитивная на первый взгляд конструкция имеет массу преимуществ:

1. Пучение грунта не разрушает отмостки, т.к. она движется вместе с ним. Не образуется щель у колодезного кольца, через которую могут проникнуть талые воды.
2. Происходит естественное уплотнение и осаживание почвы, которое не сказывается на состоянии отмостки. В грунте не образуются провалы и пустоты – рассадник для гнилостных бактерий. Гидроизоляционная пленка надежно защищает от проникновения грунтовых и поверхностных вод в колодец.
3.  Простота и легкость ремонта, демонтажа. Используется различное декоративное покрытие. Срок службы ограничивается только его видом.
4. Невысокая стоимость. Нет необходимости владеть профессиональными навыками строителя.

Возможны различные варианты декоративного оформления площадки. Из самых простых – засыпка щебнем, галькой. Укладывают кирпич, природный камень, срезы деревянных колод. Оформляют брусчаткой, тротуарной плиткой. Оригинально выглядит уложенный дерн или газонная трава.

Что такое отмостка: какие виды бывают

После установки гидрозатвора остается открытым вопрос отвода ливневых вод от ствола шахты.

Отмостка — это конструкция вокруг колодца, обустроенная уклоном от кольца в сторону. Она бывает из твердого и мягкого материала.

Твердый:

• глина;
• бетон.

Мягкий:

• специальная гидроизоляционная пленка;
• бикрост, рубероид;
• полиэтиленовая пленка повышенной плотности.

Плюсы, минусы мягкой и твердой

Между мягкой и твердой имеется принципиальное отличие. Вторая имеет вид плиты, первая, наоборот, вовсе не видна.

У бетона и глины структура, поддающаяся вспучиванию при морозе.

Мягкая, напротив, не деформируется.

Также при усадке земли вокруг колодца твердая отмостка не просядет, а между бетоном и землей образуется щель, которую сразу не будет видно. Со временем в нее попадет верховодка, грунт. Попадание в ствол кольца может испортить качество воды.

Мягкая при естественной усадке грунта сразу покажет, в каком месте это происходит, соответственно, можно вовремя принять меры по исправлению ситуации.

Как сделать твердую отмостку: инструкция

Ее делают на глиняном основании и на подсыпанном песке.

1. Для этого выкапывают по всей окружности кольца траншею шириной в 1,5-2,5 метра и глубиной 20-30 сантиметров.
2. На дно ямы подсыпают песок, мелкий гравий.
3. Если в основании уже лежит затвор, то бетон можно укладывать прямо на трамбованную глину.
4. Перед тем как заливать отмостку кольца, обрабатывают битумом или ПВХ-пленкой. Также рекомендуется в бетон поместить армированную сетку, чтобы укрепить плиту.

Как сделать мягкую отмостку пошагово

Все начинается с копки траншеи вокруг колодца. Размеры те же, но профессионалы рекомендуют увеличить размер на 20-30 сантиметров. Глубина траншеи составляет 10-15 сантиметров.

Гидроизоляционный материал укладывают на трамбованный грунт или подушку из ПГС, с запуском на края кольца. Напуск должен составлять не менее 15 см. Закрепить гидроизоляцию можно металлическим ободом и путем нагрева пропановой горелкой (просто приклеить материал к бетону). Дальше пленку расправляют по всей длине траншеи и закрепляют концы в земле, просто присыпав щебнем.

Сверху на материал насыпают крупный гравий или щебень, а также песок. Засыпают полностью, так, чтобы над землей видно было только насыпь.

Теперь на гравий можно насыпать чернозем и высадить газонную траву. Такой способ отлично впишется в зеленый ландшафт участка.

Флористика и зелень

Канализационные колодцы, которые расположены на газоне или другом открытом пространстве, возможно оформить как цветочную клумбу. Она станет украшать и маскировать некрасивый элемент в теплый сезон, а осенью клумбу разбирают. В этом случае применяют спецкрышки, у которых есть углубления. В них допустимо не только высаживать цветы, но также и размещать вазоны с декоративными комнатными растениями. Также улучшить ландшафт территории и скрыть от глаз септик можно, высадив вокруг него разную растительность. Она за 2-3 года подрастет и станет его хорошо маскировать. Для этого можно использовать:

• кустарники;
• вечнозеленые компактные деревья;
• многолетние цветы, другое.

Крышка для люков и септиков на красиво оформленном участке выглядит чужеродным элементом, она портит ландшафтную композицию. Часто крышки канализационных колодцев маскируют декоративными камнями – искусственными элементами, изготовленными из натуральных материалов. Такая имитация не тяжелая, она устойчива к воздействию атмосферных явлений, обеспечивает дополнительную теплоизоляцию. Но, изделия плохо переносят механические нагрузки, а также у них высокая цена, поэтому многие решают украсить люк самостоятельно или высадить вокруг него разные растения.

Сделать отмостку из песка своими руками

После того как колодец смонтирован, можно приступать к обратной засыпке грунтом. Нельзя закапывать его полностью. Необходимо оставить два верхних кольца незакопанными, это примерно 180 см от верхнего уровня земли до дна замка. Если источник уже закопан, то придется выкопать траншею вокруг него глубиной 180-200 см и шириной не менее 20 см.

Теперь можно приступать к формированию слоев. Затвор укладывают поэтапно, по 20-30 см за раз. Каждый слой трамбуется специальным инструментом. Недостаточно просто потоптать ее ногами, так как в ней останется воздух, который затем заполнится водой. Для уплотнения используется самодельная клин-баба — это широкое бревно примерно 150 см в высоту и диаметром 25-30 см с приделанными вверху ручками.

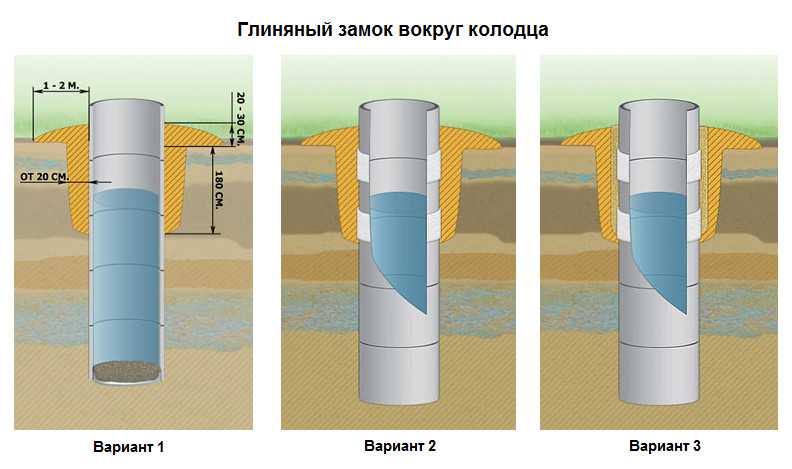

Глиняный замок состоит из двух частей:

• Внутренняя часть – это прилегающая непосредственно к бетонному кольцу глина, с другой стороны прижатая грунтовым отвалом.
• Внешняя (видимая) часть расположена на уровне земли, возвышаясь над грунтом на 20-30 см. Также нельзя забывать про уклон от колодца в сторону. Это нужно, чтобы вода во время дождя стекала за пределы замка.

Предлагаем ознакомиться: Подшивка потолка по деревянным балкам: подшивной черновой потолок, чем подшить в частном доме, как правильно подшивать доской

В районах с суровым климатом и резкими перепадами температур затвор с высоким содержанием влаги может замерзнуть, и тогда его вспучит, он потрескается и начнет расширяться, выдавливая кольца шахты внутрь ствола, смещая стыки.

На дно замка засыпается слой глины 15-20 см, затем между глиной и бетонным кольцом засыпают песчано-гравийную смесь. Так образуется сыпучая прослойка между бетоном и глиной. В зимний период, когда грунт начнет гулять, песок снимет напряжение, создавшееся в результате расширения влаги, и колодец останется на своем месте.

Для того, чтобы отмостка была долговечной, смешайте песок с жидким стеклом.

Практичной и долговечной получается отмостка из песка, скрепленного специальным связующим составом. Если слой песка пролить раствором теплого, жидкого стекла и пропитать его раствором закрепителя, то он становится монолитным камнем. Такое сооружение не размывается водой и становится преградой для проникновения ее в колодец. В бетонных работах используется натриевое жидкое стекло.

Купить в магазине и приготовить жидкое стекло можно самому. Твердая основа размельчается, загружается в бак и варится в небольшом количестве воды (10%) на медленном огне около 8 часов. Если в котле создать избыточное давление, то процесс варки сокращается до 3 часов.

Снять верхний слой почвы вокруг колодца. Вырыть канаву глубиной не менее 25 см. Дно утрамбовать и пролить гербицидным раствором для уничтожения корней растений. Насыпать 10 см слоя песка, который также утрамбовать.

В качестве закрепителя можно использовать хлористый кальций (5-10%) или кремнефтористый натрий

(3-7%).

Отмостку вокруг колодца на несколько суток прикрывают защитным материалом от попадания влаги.

Сфера применения глиняной изоляции в наше время

Как и в прежние времена, глина используется для защиты от влаги подвальных этажей и фундаментов зданий. Идеальный вариант — совместное применение современных и . Поверхностную изоляцию можно сделать битумными материалами (рулонными или обмазочными) либо полимер-цементным составом. Снаружи соорудить глиняный замок. Такое решение во много раз повысит надежность гидроизоляции.

Очень часто строители делают ошибки при строительстве зданий в глинистых грунтах. Копают котлован, сооружают подвальный этаж, а обратную засыпку производят, как принято, песчано-гравийной смесью, чтобы нейтрализовать пучинистое воздействие глины на фундамент. Строители хотят как лучше, а получается «как всегда». Глинистый грунт воду задерживает, а песчаный, как губка, отлично впитывает. После дождя вся вода уходит в песок, там и остается. Засыпка вокруг здания значительную часть года насыщена водой, причем вне зависимости от уровня грунтовых вод.

Один из вариантов, позволяющих построить сухой подвал. Если стены подвала бетонные, кирпичную облицовку можно заменить на обмазочную или оклеечную изоляцию

Если в поверхностной изоляции цоколя есть хоть малейшая дырочка, вода обязательно найдет дорогу внутрь дома. Устраняется эта беда устройством глиняного замка либо дорогостоящим подземным дренажом. При строительстве на глинистых грунтах лучше вообще не использовать песчаные подсыпки. Под подушкой фундамента лучше разместить слой щебня, вынутую из котлована глину засыпать обратно и уплотнить. К малозаглубленным фундаментам, возводимым в пучинистых грунтах, эта рекомендация не относится.

Глина является самым популярным гидроизоляционным материалом при строительстве прудов и водоемов. Прекрасно удерживает воду без каких-либо дополнительных мероприятий. Впрочем, использование пленки только улучшит свойства пруда, предотвратив размывание глиняного слоя.

Свойство глины задерживать воду используют при строительстве прудов

Промышленность выпускает высокотехнологичные гидроизоляционные материалы, содержащие глиняные компоненты. Довольно известна на Западе продукция американской компании «Akzo Nobel Geosynthetics» — трехслойные гидроизоляционные маты «NaBento», изготовленные на основе бентонитовой глины в оболочке из геотекстиля. Маты расширяются после засыпки пазух котлована, плотно «запаковывая» возможные щели, их применяют для изоляции ответственных подземных сооружений в сложных условиях. Маты на основе глины производит ряд предприятий США, Канады, европейских стран и Китая.

Устройство глиняного замка при устройстве деревенского колодца для питьевой воды является обязательным. В противном случае внутрь вдоль стенок будут просачиваться грязные поверхностные воды.

Глиняный замок и отмостка колодца должны иметь наклон наружу

Поддержание чистоты колодца

Опасность для колодца представляет любой загрязняющий сток или предмет, попавший в него случайно. Поэтому нужно позаботиться о том, чтобы исключить вероятность попадания в него посторонних объектов. Обезопаситься от атмосферных осадков, листьев и насекомых просто – потребуется плотно прилегающая крышка-заслонка. Если добавить к ней фиксацию замком, то колодец будет условно защищен и от хулиганских действий.

Главную опасность представляют собой талые и атмосферные воды, которые собираются в грунте после дождя или снеготаяния и могут проникнуть в колодец через состарившиеся или плохо заделанные стыки между кольцами. Зона риска – это первые несколько колец. Швы между ними тщательно обрабатываются гидроизоляционными препаратами, которые быстро отвердевают и не представляют угрозы для здоровья человека.

Тяжелая артиллерия для отвода стоков и паводка от колодца – это простая отмостка, которую использовали еще наши предки. Она доказала свою эффективность, поэтому колодец без отмостки большая редкость.

Какой вид отмостки выбрать?

Любое основание возводится по следующим принципам:

• выдерживается технологическая пауза;
• выполняются земляные и подготовительные работы;
• укладывается фракционный материал;
• планируется уклон;
• возводится окончательное покрытие.

Нельзя сказать, что одна из отмосток вокруг колодца будет лучше или хуже. У всех вариантов конструкций есть свои особенности. Чаще всего специалисты рекомендуют строить мягкое основание. Оно не сдавливает стенки шахты, что исключает смещение колец и засорение скважины. Грунт может оседать и смещаться. С течением лет можно достраивать основание, не проводя демонтаж. Декоративное покрытие на мягкую основу укладывается абсолютно любое: от спилов стволов деревьев до тротуарной плитки.

Если вы хотите пользоваться скважиной, не выдерживая технологическую паузу, то площадку вокруг нее можно оборудовать при помощи плотного грунта. Шахту обсыпают им под небольшим уклоном. Сверху сбивают деревянный щит, который предотвратит размывание этой насыпи осадками. Колодец стоит прикрыть люком, который можно сделать из досок, листа металла или пластика.

Зачем необходима отмостка?

Нормативы СНиП не зря рекомендуют возводить вокруг канализационных люков и колодцев небольшие водоотводы. Основная их функция – защита, но на загородном участке с помощью отмосток вокруг колодца можно декорировать пространство. Они могут стать элементом ландшафтного дизайна и помогут вписать водоносное сооружение в окружающее пространство. В большинстве случаев колодцы изготавливают из бетонных колец – материала, не привлекательного внешне. Украсить его стремится каждый хозяин.

Хозяева участков возводят колодцы, чтобы иметь доступ к питьевой воде. Все их усилия могут быть сведены на нет, если не оборудовать строение защитой от попадания загрязнений и осадков. В период весенней оттепели вода из построенной скважины может смешаться с талой. Пить ее будет нельзя, вплоть до наступления лета. Вместе со сточными водами в колодец могут попасть загрязнения. Это могут быть: остатки удобрений, фекалий, зола, песок, щепки и прочий мусор.

Еще одно достоинство отмостки – ее использование обеспечивает хозяину доступ к источнику воды в любое время года. По уплотненному грунту подойти к строению после дождя практически невозможно. Если вы не удалите вокруг строения слой плодородной почвы, то мешать вам будет не только грязь, но и трава. Ее придется постоянно косить или стричь.

Создание твердой отмостки

Твердую конструкцию сооружают из бетона или глины. Порядок установки зависит от типа материала. Правильно выполнить работы поможет пошаговая инструкция.

Из глины

В прошлом участок возле горловины колодца полностью покрывали глиной. Этот способ является не совсем удобным. В дождливую погоду глина размокает, становится скользкой. Через несколько лет отмостка покрывается буграми и трещинами. Чтобы полностью закрыть площадку глиной, материал распределяют поверх глиняного замка слоем 20 см. Дополнительно рекомендуется укладка тротуарной плитки.

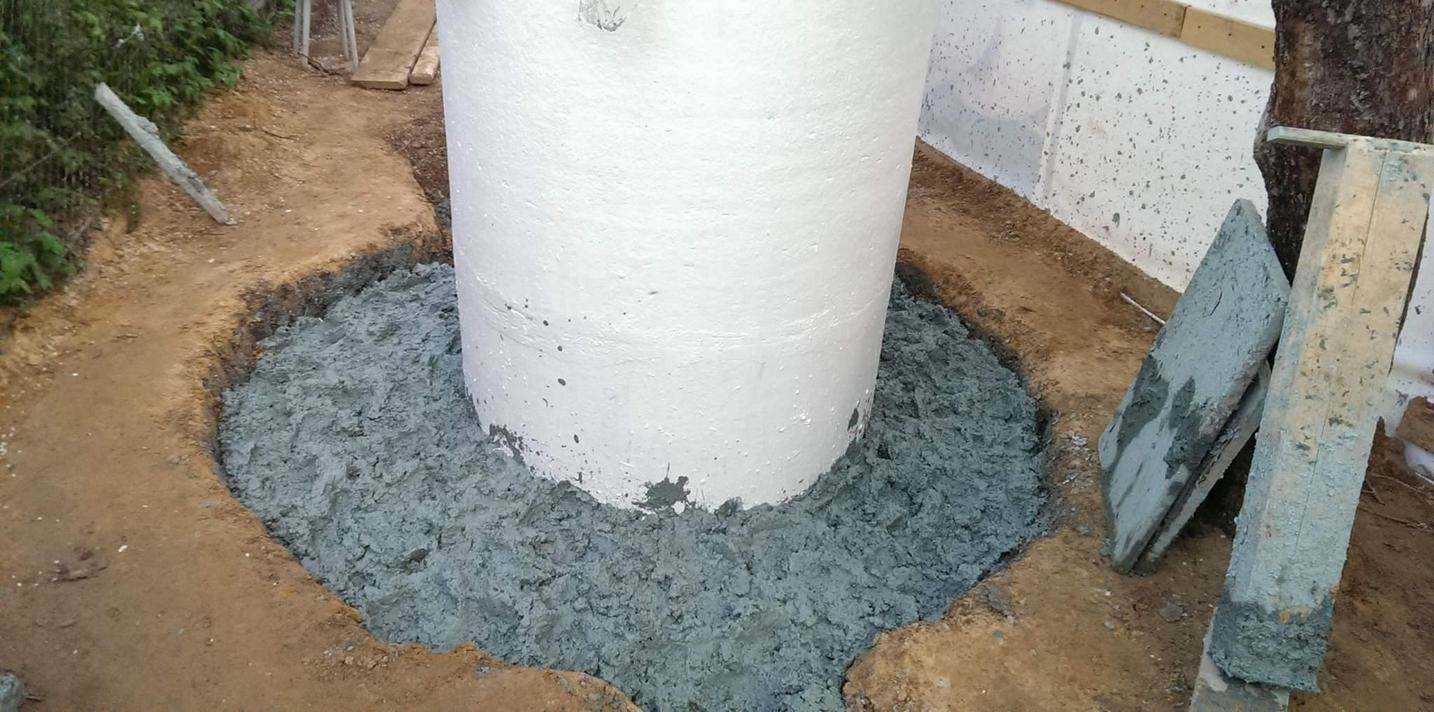

Из бетона

Бетонирование часто осуществляют при строительстве канализационных колодцев. Бетонную площадку можно украсить брусчаткой или камнем.

Устройство бетонной отмостки.

Процесс сооружения отмостки включает такие этапы:

1. Подготовка.
   На этой стадии по периметру горловины выкапывают траншею, в которую будет заливаться бетон. Канава должна иметь глубину 30 см. Дно засыпают слоем песка толщиной 15 см. Материал утрамбовывают с помощью вибрационной установки.
2. Засыпка траншеи.
   Поверх песка выкладывают щебень, формируя слой толщиной 10 см. Его также уплотняют.
3. Формирование каркаса.
   Деревянные бруски обрабатывают битумной мастикой и выкладывают так, чтобы они делили круг отмостки на несколько секторов. Это поможет избежать деформации конструкции при промерзании грунта.
4. Заливка бетона.
   Густой раствор укладывают, обеспечивая требуемый уклон. Выравнивание этого слоя выполняют, ориентируясь на рейки. Верхние края брусков должны оставаться на уровне бетонной подушки.
5. Влажный бетон посыпают цементом, который разравнивают мастерком.
   Для придания площадке большей прочности такие действия выполняют 3-4 раза.
6. Бетонный слой закрывают влажной тряпкой.
   Дожидаются полного затвердевания материала, периодически смачивая ветошь. Это позволит бетону набрать требуемую прочность. Нельзя допускать соединения бетонной отмостки с кольцами колодца. Обсадная колонна может разрушиться под тяжестью бетонной конструкции.

Материалы для рабочей части колодца

Рабочая часть смотровых колодцев необходима для контроля состояния канализации и последующего устранения неполадок.

Это сооружение является безальтернативным. Установка производится в соответствии с нормативными документами и правилами в тех местах, где вероятность поломки является наибольшей.

На этих участках изменяется скорость потока воды и его ширина, поэтому уклон и диаметр трубопровода должны быть разными. Колодцы различаются не только по своим конструкциям, но и по материалам, из которых они изготовлены.

Бетон является наиболее распространенным материалом, позволяющим выполнять рабочие части колодцев. Типовые бетонные конструкции обладают большим количеством недостатков:

1. Конструкция изготавливается по стандарту, а место, где будет располагаться сооружение, не учитывается.
2. Низкий уровень качества гидроизоляции, поскольку бетонный колодец является сборным, монтируемым с применением специальных колец, которые снимаются, поэтому происходит проникновение грунтовых вод в канализацию, а сточных — в грунт, что вызывает его отравление.
3. Прочистка ручным способом, предполагающим участие двух человек, которые должны выполнять следующие действия: направлять ерш и крутить проволоку, приводящую инструмент в движение.

В целом бетонные колодцы не являются эффективными, поэтому они применяются только из-за дешевизны. Появление полимеров позволило спроектировать новые безопасные типы канализационных систем, позволяющих в значительной степени сэкономить на используемых материалах. Среди достоинств полимеров можно выделить:

1. Отсутствие необходимости постоянного обслуживания, поскольку рабочая часть колодца из полимеров может иметь диаметр 30, а не 70 см.
2. Уменьшенный объем и диаметр колодца, обеспечивающие экономию ресурсов и сил на установку полимерного сооружения.
3. Малый вес сварных пластиковых колодцев, которые можно с легкостью использовать в любых ситуациях.
4. Наличие гофрированной трубы, которая легко вытягивается и сжимается с учетом размеров участка.
5. Наличие полной гидроизоляции, поскольку вода уже не просачивается (как в случае с бетонными кольцами).
6. Длительный срок эксплуатации, т. к. полимерные материалы являются износостойкими.

Инструкция по устройству водоснабжения

Чтобы система работала без перебоев, необходимо продумать каждый этап работы оборудования и почитать дополнительную информацию о том, как провести водопровод

Важно подобрать качественное оборудование

Кроме того, следует обратить особое внимание на такие детали:

1. Соблюдение всех требований к рабочему состоянию колодца.
2. Выполнение правил прокладки труб.
3. Приведение в порядок внутренней разводки.

Разновидности и методы установки колодца зависят от размера и предназначения.

Гидроизоляция колодца

Любой колодец нуждается в надежной гидроизоляции по следующим причинам:

Необходимо исключить попадание грунтовых вод, протекающих рядом с землей

Важно своевременно устранить протечку, чтобы колодец остался пригодным для добывания воды. Часто в жидкости выявляются фекальные массы, нефтепродукты, органические соединения, соли, щелочи, бактерии, химические вещества, которые делают употребление воды недопустимым

Бетон – прочный материал, но даже он разрушается от кислот и солей

Со временем материал становится рыхлым, крошится, теряя прочные качества. Чтобы увеличить стойкость материала к агрессивным средам необходимо проводить гидроизоляцию еще на этапе создания колец для колодца. Благодаря этому удастся предотвратить попадание грязной воды через стенки колец.

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия:  канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать  перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)

• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков. При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы. Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

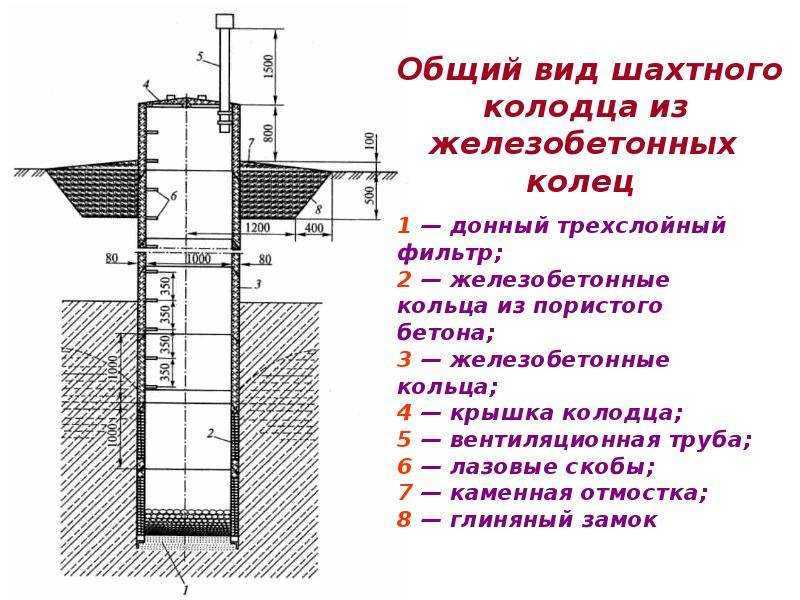

Строительство глиняного замка

Под любой вариант отмостки необходимо уложить глиняный замок. Он предотвратит попадание талой воды или осадков в колодезную шахту. Можно укрепить площадку мягкой глиной и в качестве временного варианта.

За лето грунт сильно оседает. Если вы сделаете замок осенью, то уже весной он будет деформирован

При строительстве его важно заложить уклон, который отведет талые воды в сторону от шахты колодца. На трех видах грунта можно обойтись без строительства глиняного основания: на торфе, песке или камне

Если почва оседает за лето сильно, то можно вовсе не монтировать замок.

Место под замок необходимо оставлять сразу после монтажа шахты. Для этого от ее колец отступают 50 сантиметров и оставляют котлован, глубиной 2,5 метра. В подготовленную яму укладывается мягкая и жирная глина, она хорошо трамбуется. После завершения работ необходимо оставить глину на год.

Несколько лет назад было популярно полностью покрывать площадку глиной. Но от этого способа сейчас отказываются, так как в дождливые дни такая отмостка колодца может стать скользкой. Через несколько лет использования глина становится неровной. Из-за этого колодец выглядит неопрятно. Для того чтобы полностью покрыть площадку глиной, необходимо уложить этот материал по всей подготовленной площадке слоем не менее 20 сантиметров.

Ремонт и восстановление от грунтовых вод

Иногда при неправильном монтаже, в следствие долгой эксплуатации затвор приходит в негодность, и в ствол шахты начинает проникать грязная вода.

Если в ходе осмотра выяснилось, что гидрозатвор не справляется, то его можно отремонтировать. Когда верхняя часть замка отслоилась и между глиной и кольцом, а также в грунте появилась щель, — значит, колодец дал усадку, можно обойтись ремонтом верхней части. Для этого нужно выкопать и убрать глину до утрамбованного участка. Еще раз утрамбовать слой и снова засыпать нужное количество. Для ремонта лучше использовать новую глину, более жирную, чем была.

Если же в шахте видно, что через стыковые соединения протекает грунтовая вода, то ремонту подлежит весь замок целиком. Тут придется все делать заново. Полностью выгребать глину из траншеи и засыпать в нее новую. Конечно, можно попробовать использовать старую, но в этом случае ее необходимо хорошенько обработать (вымочить в воде, смешать с гашенной известью).
