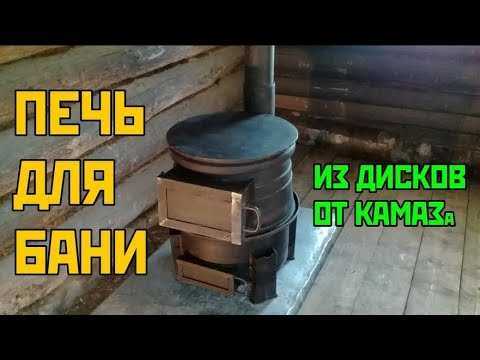

Печь для бани из камазовских дисков

Буржуйка для гаража — чем она интересна

Небольшая печь-буржуйка, которая была очень популярна в начале ХХ века, и сейчас не теряет актуальности. В свое время она заменила камины, но как только появились централизованное отопление и печи на газу, стала потихоньку сдавать позиции и пропала из жилищ. Тем не менее, до сих пор такие печурки можно встретить на дачах и гаражах.

Интересно, что большинство буржуек, которые использовались в военные годы, делалось своими руками. Их использовали солдаты в землянках и блиндажах, жители домов, когда отключали центральное отопление, строители — в жилых бытовках. После войны буржуйки были менее распространены. Но во второй половине ХХ века в СССР людям начали активно выделять дачные участки, и буржуйки стали часто появляться в дачных домиках.

Буржуйка полностью изготавливается из металла, имеющего отличные показатели теплопроводности, а значит она очень и очень быстро способна прогреть небольшое помещение. Нагрев воздуха в комнате начинается сразу же, как только печь зажигается. Правда, остывает она тоже быстро, и для поддержания тепла ее приходится постоянно топить. Труба у такой печурки также изготавливалась из металла.

Печка буржуйка для гаража

Главный минус такой печки — высокая пожароопасность

С ней нужно обращаться внимательно и осторожно, не оставлять без присмотра во время горения, рядом не должно быть легковоспламеняющихся предметов и жидкостей. Но зато она крайне проста в использовании, многофункциональна, ее очень просто сделать своими руками, куда-то перевезти или установить в новом месте. Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает

Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!

Почему же буржуйку часто применяют в гаражах? Ответ выше: эта печка очень быстро прогревает помещение и при этом быстро остывает. Идеальный вариант, который позволит быстро прогреть тот же гараж, но при этом на короткое время, только пока человек работает в нем. А ведь находиться в гараже все равно долгое время вряд ли кто-то будет. И оставлять затопленную печь без присмотра рядом со своим железным конем опасно. Значит, перед уходом нужно дождаться, когда печь потухнет. Словом, учитывая все эти факторы, буржуйка — отличный недорогой вариант для обогрева гаража. Та же кирпичная печь будет прогреваться намного дольше!

Самодельная буржуйка из бочки

Да и топить буржуйку можно чем угодно — она абсолютно не требовательна к качеству топлива. Подойдут не только дрова или пеллеты, но и древесные отходы, гнилые сухие доски и так далее.

Сделать такую печку можно самостоятельно и разными способами. Мы же предлагаем вам создать буржуйку из автомобильных дисков — старые точно есть в гараже у каждого автомобилиста, и изготовление буржуйки из них — отличный способ подарить дискам вторую жизнь и сделать надежное и долговечное устройство для обогрева помещения.

Походные печи для казана

Единственное, что выделяет печь для казана среди других подобных устройств – это круглое отверстие, в которое и устанавливается посуда.

Оно должно соответствовать двум следующим условиям:

1. Диаметр следует подбирать таким образом, чтобы две трети казана оказались внутри печки. При меньшей глубине погружения не удастся добиться равномерного прогрева всей поверхности, а при большей – казан трудно и неудобно будет снимать с печи.
2. Желательно, чтобы отверстие было правильной формы и с ровными краями. Тогда казан будет прилегать к ним достаточно плотно, не давая дыму просочиться в зону приготовления пищи.

В остальном же печь для казана ничем не отличается от прочих: в ней имеется топка, колосниковая решетка (на нее укладываются дрова). Под ней размещают отсек для сбора золы: для удобства обслуживания сюда можно установить ящик. Топка и отверстие для удаления золы снабжаются дверцами. Для регулировки интенсивности горения в печи устанавливается заслонка, от положения которой будет зависеть количество поступающего в топку свежего воздуха.

Для поездок на природу понадобится компактная мобильная печь, которая легко поместится в багажнике любой автомашины. Корпусом для нее послужит труба. Чтобы не покупать заготовку, ее можно вырезать из старого газового баллона на 50 л – в загородной местности этого добра обычно бывает предостаточно. На всякий случай емкость нужно промыть, несколько раз наполнив ее водой при помощи шланга. Если этого не сделать, оставшийся внутри газ при разрезании может взорваться.

Печь для казана из трубы своими руками (или из газового баллона) изготавливается так:

1. Баллон нужно разрезать примерно пополам. Чтобы линия разреза получилась ровной и строго перпендикулярной оси баллона, ее лучше наносить вдоль намотанной на него бумажной ленты. Верхнюю часть откладываем в сторону.
2. Установив нижнюю часть вертикально, следует поставить на нее сверху казан. Тот, как было сказано выше, должен большей своей частью (на две трети высоты) оказаться внутри. Если диаметр печи оказался недостаточным, в ее верхней части нужно сделать несколько вертикальных надрезов длиной в 50 мм, расположив их с шагом в 150 мм.
3. В стенке нужно вырезать отверстие, через которое будет закладываться топливо. Мельчить не нужно, иначе заполнять топку будет неудобно. Расстояние между этим проемом и днищем должно составлять примерно 20 см. Сначала засверливаются по углам при помощи дрели с коронкой диаметром 50 мм, затем между отверстиями делают прорезы болгаркой.
4. В верхней части с тыльной стороны нужно высверлить или вырезать отверстия для выхода дымовых газов.

Собственно, в таком виде печь уже может считаться готовой к использованию. Только сначала ее нужно будет хорошенько прокалить, чтобы выветрились все нежелательные запахи.

Несколько более сложный вариант предполагает наличие поддувала и колосниковой решетки. Для установки последней внутри печи нужно приварить два уголка, предварительно подрезав их торцы для прилегания к криволинейной стенке. Колосниковую решетку также нужно будет подрезать, чтобы она приобрела круглую форму.

Печка под казан во дворе дома

В этом варианте печи проемы топки и поддувала нужно оборудовать дверцами. Их можно вырезать из верхней части баллона, которую, как помнит читатель, мы в самом начале отложили.

Дверцы должны быть чуть больше проемов, которые они закрывают. Их можно снабдить покупными петлями, а можно – самодельными. В последнем случае к дверце приваривают два болта, а к корпусу – две гайки большего, чем болты, диаметра.

Для удерживания дверцы в закрытом состоянии к ней болтом прикручивают поворотную щеколду, а к корпусу приваривают зацеп в виде крючка.

Самую примитивную походную печь для казана можно быстро изготовить из двух отслуживших свое автомобильных колесных дисков. В одном из них болгаркой вырезается серединка, так что от диска остается только обод. Теперь эту часть нужно приварить ко второму диску, так чтобы получилось подобие бочки.

Спицы второго диска должны располагаться внизу – они послужат решеткой для укладки топлива. Остается прорезать в боковой стенке отверстие для закладки топлива – и импровизированной печью можно пользоваться.

Печку Бубафоня можно топить любым твердым видом топлива. К тому же такой вариант котла можно воспроизвести в домашних условиях. Печи Бубафоня: пошаговая инструкция по сборке.

Способы изготовления древесного угля в домашних условиях разберем тут.

А в этой теме https://microklimat.pro/otopitelnoe-oborudovanie/pechi/na-otrabotannom-masle-svoimi-rukami.html все о том, как изготовить печь на отработанном масле своими руками, а также о плюсах и минусах данного типа отопительной конструкции.

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

• 4 одинаковых колесных диска нужного размера;
• болгарка;
• сварочный аппарат;
• толстый лист металла или печная вставка;
• ножки (необязательны).

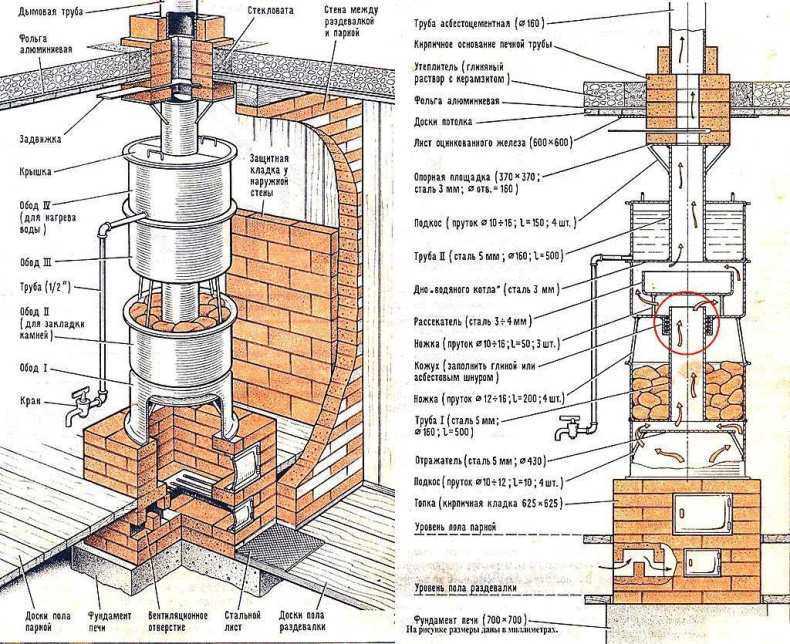

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа

Сбоку устанавливается кран для воды

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

1. Далее все отдельные части конструкции свариваются между собой.
2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Строим вертикальную печку из дисков

Конструкция печи, ее устройство и принцип работы понятны из приведенного ниже фото.

Корпус печки собирается из четырех дисков от ЗИЛ 131, УРАЛА или КАМАЗа. Комплект уложенных стопкой стальных ободов достигает в высоту почти 90 см, а учитывая вес воды в верхнем баке и камней, становится понятно, что конструкция получается довольно неустойчивой.

Чтобы обезопасить баню от пожара, для печки необходимо сделать классический бетонный фундамент с термоизоляцией, а для нижнего кольца, выполняющего роль зольника, использовать диск модели 43118-3101012 с максимальным диаметром обода в 560 мм. Широкая часть заваривается листовым металлом, оголовок зольника подрезают, чтобы было удобнее соединить с топочной камерой.

Следующие два кольца обрезаны по одной из сторон и сварены вместе в цельную полость. Это топка печи. Как и в зольнике, так и в камере сгорания в стенке диска необходимо вырезать лючок для загрузки дров или брикета.

Верхняя часть печи представляет собой бак с водой и каменку. Ее, как и зольник, лучше изготовить из скоростных колесных дисков с высокими бортиками. В центральной части конструкции вваривают толстостенную металлическую трубу, к которой будет крепиться ствол дымохода.

Принцип действия дисковой печки

Банная печка из автомобильных дисков, изготовленная своими руками, имеет следующий принцип действия: топливо погружается в топливник, в процессе сгорания образуется тепловая энергия, которая поступает через первый диск во второй.

Во втором диске расположена каменка, где происходит нагрев камней и выделение тепловой энергии в помещение. Здесь же установлена труба для вывода продуктов сгорания топлива через дымоотводное отверстие в крыше.

В третьем диске осуществляется рассечение газов и выделение еще большего количества тепловой энергии. В этом случае диск является надежным экономайзером тепла.

Остывание газов и вывод их через дымоотвод осуществляется в последнем колесе, которое оснащено защитной крышкой и водным краном.

Изготовить самостоятельно банную печь из отработанных автомобильных дисков доступно даже начинающим мастерам. Для этого достаточно следовать всем рекомендациям и качественно выполнить сборку конструкции.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий — снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100—150 мм, да еще короткий патрубок Ø76 мм.

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100—150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Печь может принимать любой диаметр, длину и ориентацию в пространстве. Все зависит от количества и размера дисков, а еще – от вашей фантазии.

Изготовление буржуйки из металла

По форме такие отопительные устройства бывают круглыми и прямоугольными. При самостоятельном изготовлении печи-буржуйки рекомендуется использовать подручные материалы для устройства корпуса, что значительно упростит выполнение работ, и снизит затраты на приобретение материалов.

Буржуйка из молочного бидона

Кроме непосредственно старого бидона, потребуются пруты металла диаметром не более 6 мм, молоток и зубило, а также дымоходная труба.

Для устройства поддувала вырубается окно прямоугольной формы, которое располагают ниже горловины емкости. Края прямоугольного отверстия необходимо обработать напильником.

С использованием зубила и молотка выполняется отверстие для монтажа дымохода. Его установка подразумевает максимально плотную подгонку соединяемых деталей.

Колосниковая решетка создается из проволоки, которую изгибают в виде змейки. Ее конструкция должна обеспечивать легкий монтаж в горловине. После установки решетки внутрь бидона следует ее выровнять.

Чтобы повысить устойчивость конструкции желательно соорудить подставку с использованием стальных труб.

Для регулирования интенсивности горения топлива в качестве поддувала предусматривают заслонку. После установки буржуйке в определенном для этого месте, осуществляется подключение дымохода.

Буржуйка из трубы

Для изготовления буржуйки нередко используют отрезок трубы большого диаметра или старую бочку. Для создания колосниковой решетки применяется проволока, которая фиксируется сваркой внутри корпуса. Ниже нее устраивается отверстие, которое будет служить поддувалом, а выше – окно топки. На них навешиваются дверцы. В верхней части корпуса выполняется отверстие, необходимое для монтажа дымохода. Его диаметр должен соответствовать размеру трубы, чтобы при сваривании этих деталей не возникало щелей. Такая конструкция отопительного прибора способна за короткий срок прогреть помещение, а также может применяться для приготовления пищи.

Из такой трубы вполне может получиться печка-буржуйка

Буржуйка из старого газового баллона

Баллон, играющий роль корпуса, может быть расположен вертикально и горизонтально.

Вертикальное расположение устройства позволит сэкономить место при его установке в помещении.

Последовательность операций при сборке такого агрегата происходит следующим образом.

Размечаются места расположения зольника и топочной камеры и вырезаются при помощи болгарки отверстия прямоугольной формы. Для закрывания этих проемов изготавливаются дверцы, которые оборудуются петлями и запорами в виде щеколды.

Для более удобного продолжения работ привариваются ножки, и заготовка опирается на них.

Для изготовления колосника используется арматура, которая монтируется внутри корпуса в отверстиях, которые высверливают заранее. Можно предусмотреть крепление иначе, и смонтировать полки из уголков.

Верхушка баллона срезается, и создается отверстие, в которое монтируется дымоход. В отверстие вваривается патрубок, и насаживается труба.

В заключение поддувало и топка закрываются дверцами, которые навешиваются и проклеиваются с помощью асбестового шнура.

После удаления всех неровностей и заусенцев на фасадной стороне печи производится ее окраска термостойким покрытием.

Буржуйка из подручного материала

Процесс изготовления прямоугольной буржуйки ведется аналогично выше описанной технологии. Разница заключается в необходимости создания каркаса для монтажа стальных листов.

Как сделать печку из дисков для бани своими руками

Прежде всего, диски нужно подготовить: очистить от мусора, ржавчины или остатков краски с помощью шлифшкурки. После этого можно приступать к изготовлению конструкции, соблюдая этапы работ в указанном порядке.

Емкость для воды

Для обустройства верхней камеры будущей печки необходимо два колесных диска. В этом баке будет нагреваться вода, поэтому он должен быть герметичным. Для этого у 2-х дисков вырезают болгаркой центральные пластины для крепежей, оставляют только ободы. Они укладываются друг на дружку и свариваются между собой.

Вырезка сердцевины диска

Верхняя часть бака закрывается металлической крышкой или подвижной заслонкой. Из соображений безопасности можно совместить эти два варианта и наглухо приварить больший сегмент крышки, сделав раздвижным или откидным только маленькое отверстие, через которое вода будет заливаться в бак. На дно камеры приваривается металлическая пластина, вырезанная из листа.

Устройство верхней части печки

После сварочных работ, в верхней части и на дне емкости прорезаются отверстия по диаметру дымоходной трубы. Она будет проходить через весь бак, должна плотно перекрываться стенками и выходить наружу через дно.В боковой части емкости у самого дна устанавливается тонкая трубка под наклоном к полу и закрывается краном для слива горячей воды.

Обратите внимание! Бак нужно обязательно проверить на герметичность. Наполните его водой и внимательно осмотрите щели на протечки, особое внимание уделив стыкам между стенками емкости и прорезями для труб

Если дефекты обнаружены, их нужно устранить сваркой, но только после удаления воды и просушки бака.

Обустройство каменки и верхней части топки

Из двух оставшихся колесных дисков нужно сделать каменку и крышку топки. Из одного сердцевина вырезается, второй остается целым. Заготовки ставятся одна на другую, и сшиваются сваркой так, чтобы ступица целого диска оказалась посередине (она будет выполнять функцию решетки). Сверху емкость остается открытой – сюда насыпаются камни.Нижняя часть цилиндра будет выполнять функцию верхней части топки.

Для обустройства каменки лучше всего подойдут натуральные камни округлой формы, которые используются в саунах и банях –диабаз, базальт, перидотит. Но стоят они достаточно дорого. Поэтому можно поискать материал для каменки у ближайшего водоема – эти камни прошли хорошую закалку влажностью и солнцем. Оптимальный вариант — породы темного цвета с неслоистой структурой.

Лучшие камни для каменки

Обратите внимание! Камни в печке хоть и медленно, но разрушаются под воздействием высоких температур. А это затрудняет прохождение дыма

Поэтому периодически содержимое каменки следует перебирать и заменять.

Фундамент и кирпичная кладка

Устанавливать печь для бани из колесных дисков рекомендуется на прочный и огнеустойчивый фундамент. Его можно соорудить из армированной бетонной стяжки, а верхнюю поверхность облицевать огнестойким кирпичом.

Когда основание просохнет, можно приступать к нижней части печи. Для печки с кладкой 62*62 см понадобится 60 шт красных термостойких кирпичей. Они скрепляются разведенной водой глиной и укладываются квадратом. Не забудьте предусмотреть полость для поддувала и отверстие под дверцу. На верхнюю часть кладки закрепите решетку колосника.

Сборка печки

Все части конструкции последовательно собираются.Металлическая часть соединяется с кирпичной, топка и поддувало закрываются дверцами, вырезанными из металлического листа.

Схема устройства печки-каменки для бани из колесных дисков

На заметку! Для комфортного пользования дверцу желательно снабдить ручкой из одного крупного болта. А чтобы дрова или угли случайно не вывалились – еще и щеколдой из узкой пластинки металла и небольшой петли.

Далее к центральному отверстию ступицы, расположенной между топкой и каменкой, приваривается второй отрез трубы и сшивается с верхней частью дымохода, проведенного через водяной бак. В каменку укладываются камни: внизу – крупные и средние, сверху – мелкие.

Чтобы укрепить конструкцию, к ободу каменки и водяного бака приваривают металлические швеллеры, которые устанавливаются под небольшим углом к верхней части корпуса. Труба выводится в обложенный огнеупорным кирпичом дымоход и оборудуется заслонкой.

Такая печка нагреет парную и воду в баке всего за час.

Как сделать печь для бани из дисков грузового автомобиля своими руками

Традиционно для банной печи используют кирпич, но народные умельцы приспособились выполнять эту конструкцию из подручных материалов. Что делать, если кирпича нет под рукой, а вот готовый вариант из стали или чугуна приобрести дорого? Как ни странно, эксперты рекомендуют сделать печь в баню из дисков.

• Особенности будущей конструкции
• Устройство
• Принцип работы
• Выбор колесных дисков
• Расходные материалы
• Инструменты
• Инструкция по изготовлению
• Расчет и обустройство фундамента
• Защита стен и потолка
• Изготовление конструкции
• Обустройство дымохода
• Вывод трубы
• Особенности эксплуатации
• Вывод

Что нужно знать о печах

Делая печь из дисков автомобиля, нужно знать еще об одном обстоятельстве. По правилам строения пламенных печей на твердом топливе от пода топки или колосниковой решетки, т.е. оттуда, куда кладут топливо, до первого по вертикали препятствия току дымовых газов (напр. свода топки) должно быть не менее 40-50 см, если в печь загружается кондиционное топливо. Если сырое или бросовое, указанное расстояние нужно увеличить до 60-80 см; время прогрева печи тогда вырастет. Последнее для печей из дисков несущественно, т.к. прогреваются они быстро.

Причина – из твердого топлива выделяются горячие пиролизные газы, вносящие существенную, или даже определяющую, долю в тепловыделение. Если пиролизные газы соприкоснутся с менее нагретой поверхностью, они не смогут догореть и выпадет сажа. При дальнейшем пользовании такой печью произойдет ее закоксовывание – на своде топки и в дымоходе образуется плотный нагар. Он не только уменьшает тепловую эффективность печи (аналог КПД в печном деле), но и пожароопасен.

Печи из дисков очень часто эксплуатируются именно на бросовом топливе (гнилой сушняк, сыроватые обрезки и т.п.), но в то же время негодных дисков на высокую печь может просто не хватить, или же оптимальная в данном случае схема печи (см. далее) не позволит сделать высокую топку. Тогда сделать печь из дисков можно, применив нестандартную колосниковую решетку из стального листа от 6 мм и арматурных прутьев от 10 мм. Опасаться, что воздуха на горение не хватит, не нужно: через отверстие диаметром 10 см, при дымоходе высотой 1,5 м, его пройдет достаточно для мощности 18 кВт на дровах и 30 кВт на угле. Печь из дисков такую никогда не разовьет.

Нестандартный колосник для печи из автодисков

Нестандартный колосник просто вкладывается в печь с зазором ок. 6-10 мм, из-за разности ТКР материалов, см. выше. Такое исполнение имеет еще одно преимущество – решается проблема зольника, для печей из дисков достаточно серьезная. В данном случае под золу просто подставляют жестяную банку диаметром от 15 см.

Способы изготовления

Сделать печь из дисков своими руками не составит труда. Перед началом изготовления устройства потребуется подготовить следующие материалы и инструменты:

• два автомобильных диска 13–15 размера;
• дверные петли;
• сварочный аппарат;
• болгарку с диском по металлу.

Работы необходимо проводить на открытой площадке. Для соблюдения правил пожарной безопасности рекомендуется убрать все легковоспламеняющиеся предметы. При резке дисков будет большое количество искр.

Существуют два основных метода, по которым можно собрать подобный очаг:

• сварочный;
• подгонка.

В первом случае используют диски одинакового радиуса. Они должны краем обода плотно прилегать друг к другу, это позволит надежно зафиксировать детали и создать герметичную конструкцию. Во втором случае потребуются элементы с разными диаметрами, чтобы один входил в другой. Максимальная разница у колес должна быть не более 2 размеров.

Сварочный метод

Сборка конструкции состоит из следующих шагов:

1. При помощи болгарки вырезают круг в первом диске. Он будет использован в качестве варочной поверхности и устанавливается сверху. По краям от обода должно оставаться не менее 2 см.
2. Второй автомобильный диск будет использоваться в качестве ниши. Его необходимо перевернуть вниз крепежным элементом. Он будет служить печкой.
3. Два диска выравнивают по ободьям, чтобы они плотно прилегали один к другому.
4. Края при помощи сварки фиксируют по полному кругу. Оставшийся после обработки шов зачищают болгаркой.
5. В нижнем диске вырезают отверстие под топку. Длина проема должна быть не больше 25, а высота — до 15 см.

Корпус полностью готов. Вырезанную часть обода можно использовать в качестве дверцы. Для этого к краю проема в корпусе приваривают петли, а к другому краю — дверцы и небольшой болт, который служит ручкой. Это позволит удерживать пламя внутри и избежать попадания углей наружу.

Подготавливаются необходимые детали диска

Не обойтись без сварочных работ

Диски свариваются со всех сторон

В результате сварочных работ получается такой шов

Арматура для ножек

Крепятся фиксаторы для ножек

Монтаж ножек

По бокам привариваются ручки

Оптимальный вариант изготовления «бочки» из дисков

Печка горизонтального типа ничем не отличается от банных каменок и буржуек, изготовленных из водопроводных труб большого диаметра или пропановых баллонов. Для изготовления самой простой печи из дисков необходимо подобрать три камазовских обода.

Два оставляют без изменений, третий подвергают дополнительной обрезке и удаляют фланцевую стенку. Проще говоря, необходимо вырезать кислородным резаком или мощной болгаркой дно диска, оставить один лишь обод. Внутри обода укладывают металлическую решетку колосников и приваривают к стенкам диска.

Торцы двух оставшихся колес заваривают толстолистовым металлом, толщиной не менее 5 мм. На один из дисков наваривают навесы и оборудуют дверцей, в нижней части оставляют отверстие для чистки зольника печки. Обычно для этих целей используют выдвижной лоток из металла или секторную задвижку. Печь для бани должна в обязательном порядке оборудоваться заслонкой для поддувала.

В третий диск врезают фланец для дымохода, после чего все три элемента укладывают стопкой на металлической подставке, выравнивают и проваривают стыки между кольцами. Наиболее ценным в данной конструкции является простота и легкость установки. Печку можно установить в бане безо всякого фундамента. Достаточно уложить на пол лист стали на теплоизоляционной подложке, и можно монтировать печь.

Такая схема идеально подойдет для установки в небольшой бане на даче. По завершению сезона конструкцию весом чуть более 100 кг можно увезти или убрать на хранение.

Вывод

Можно сделать вывод, что устройство печи  из металлических дисков можно вполне осуществить своими руками. На практике такая печь показывает себя с самой лучшей стороны. Она очень не прихотлива к обслуживанию, не предъявляет особых требований к качеству топлива. Баня нагревается быстрее, чем от заводской конструкции аналогичной мощности.

Среднее время прогрева объема в 16 м3 до 1200 С, при правильном утеплении, занимает всего один час, хотя и увеличивается расход дров. Подойдет для тех, кто достаточно состоятелен, чтобы не экономить на данной статье расходов.

Долговечность и надежность конструкции проверена на практике. На форумах в сети редко встретишь негативные отзывы и комментарии. Проблемы, чаще всего, возникают при ошибках  в изготовлении. Чтобы их избежать, четко соблюдайте представленные рекомендации.

Однако, при всех достоинствах, конструкция также имеет некоторые недостатки:

• высокая опасность получения ожога при небрежном обращении,
• конструкция быстро нагревает помещение, но также быстро оно и остывает,

Как видим, эти недостатки не перевешивают достоинств. С ними можно вполне эффективно бороться. Устройство защитного экрана из кирпича способно решить сразу обе проблемы: снизить травмоопасность и увеличить теплоемкость печи

Еще один совет — при сборке обращайте особое внимание на герметичность емкости последнего диска. Чтобы вода грелась быстрее, накройте котел крышкой
