Проект гаража с мансардой из пеноблоков

Храним с умом – как обустроить помещения?

Каждый сантиметр стены может быть использован с пользой – и это неудивительно. На вертикальных поверхностях обычно крепят садовый (шланги, грабли, лопаты и т.п.), а также спортивный инвентарь (лыжи, теннисные ракетки, скейтборды и велосипеды). Но под цели складирования можно использовать даже потолок! Помните, подвешиваемые на крюки предметы должны быть легкими, и их лучше помещать в авоськи. Если же речь идет об объемном и плоском предмете (например, доске для серфинга), его следует надежно закрепить.

Порядок в оговариваемом помещении легко поддерживать, если заранее позаботиться о специальной системе хранения. В состав последней, как правило, входят подвесные шкафчики с выдвижными ящиками и полками, стеллажи, корзины для мелочей и инструмента, различного рода вешалки. Некоторые производители предлагают другие аксессуары фирменной разработки, изготовленные из прочного материала – металла, защищенного от коррозии, или пластика высокого качества.

Систему хранения лучше установить по наиболее длинной (обычно боковой) стене. В этом случае вы оптимально используете располагаемые площади. Помните, чтобы случайно не повредить автомобиль, минимальное расстояние, отделяющее от него полки, должно составлять не менее 1,5 метра.

Размеры

Приняв решение построить гараж с чердаком, необходимо сделать грамотный план – проект с указанием всех точных размеров постройки, использованием стройматериалов и так далее. Для начала стоит определиться с типом сооружения. Популярными считаются постройки, габаритами 6х6, 6х8. Но некоторые владельцы приусадебных участков предпочитают строительство более просторных сооружений.

При строительстве места для хранения авто вбираются следующие размеры:

• при размещении одного транспортного средства, ширина постройки делается не менее 4,5 м, а гаражные ворота – 2,3м;
• при возведении здания на два авто, минимальной считается ширина 6 м. Гаражные ворота делаются размерами 5 м;
• длина постройки делается около 6 м. Свободное пространство можно использовать как для хранения инструментов и оборудования, так и для обустройства мастерской.

Проект

При создании проекта гаража с чердаком или жилой комнатой наверху стоит определиться:

• будет ли верхнее помещение жилым или нежилым;
• сколько машин будет размещаться в гараже;
• какой будет высота потолков, размеры окон и дверных проемов.

При проектировании гаража специалисты рекомендуют учесть следующее:

• для каждого этажа создается отдельный план с указанием окон, дверей;
• чертеж рисуется в нескольких вариантах и в разной цветовой гамме;
• на схеме указываются размещение системы отопления, водостоков.

При составлении проекта для строительства важно учесть и то, что такие постройки не располагаются в низине, иначе помещение весной будет затапливать. Рядом не должны расти мощные деревья и кустарники, так как они повредят фундамент

С навесом

Гараж с мансардой и навесом отличается практичностью. Здесь будет иметься дополнительное место для хранения второго авто.

Каркасный

Каркасное строительство отличается оперативными сроками. При этом используются такие материалы, как профнастил, сэндвич панели.

Что такое пенобетон

Пенобетон, это разновидность ячеистого бетона. Используется как основной стеновой материал в малоэтажном строительстве. Его производство основано на том, что в бетонную смесь добавляют пенообразующий реагент. Блоки, изготовленные путем формирования вспененного раствора в специальных формах, имеют ровные грани и поверхности.

Главные отличительные особенности пенобетона, как любого ячеистого бетона – это низкая теплопроводность, малый вес и простота в применении. По своим характеристикам пенобетон очень похож на натуральный камень. Он экологичен, так как в сырьевую смесь для его изготовления входят только природные компоненты. При этом его срок годности практически неограничен. Он не поддается гниению, не может быть разрушен насекомыми или грибками. При этом пенобетон намного легче камня, поэтому его можно использовать для возведения построек на участках со слабым грунтом, с высоким залеганием грунтовых вод и на облегченном фундаменте.

Пенобетонный строительный блокИсточник domozavr.pro

Еще оно существенное отличие от камня – паропроницаемость. Благодаря этому свойству гараж из блоков имеет способность самовентилироваться. Это не освобождает от необходимости обустройства вентиляционной системы, но «дышащие» пенобетонные стены способствуют созданию благоприятного микроклимата в помещении с оптимальным уровнем влажности. Но это только при условии, что наружная и внутренняя отделка гаража тоже будет паропроницаемой.

Строить из пенобетона достаточно легко. Для этого не нужна спецтехника или сложный дорогостоящий инструмент. Блоки выпускаются крупногабаритными. Но за счет пористой структуры весят они не много. Их вполне можно укладывать вручную. В качестве кладочной смеси можно использовать специальный клеевой состав, позволяющий строить с кладочными швами минимальной толщины. А чем тоньше швы, тем ниже теплопотери стен.

Важное преимущество пенобетона как материала для возведения гаража, заключается в том, что он относится к первой степени огнестойкости. Еще одно существенное отличие – пеноблоки легко поддаются обработке при помощи ручного инструмента

Их без проблем можно распиливать, придавая нужную форму.

Ножовка для резки пеноблоковИсточник martand.ru

Последовательность работ при возведении гаража

Строительство такого объекта с жилой комнатой отличается от возведения обычного гаража рядом особенностей. Строительная компания предоставит типовой проект или возведет строение по индивидуальным эскизам. В первом случае вы используется готовая документация и чертежи, которые были разработаны заранее. При создании персонального проекта будут учтены ваши личные пожелания, но такой вариант обойдется дороже.

Чтобы получить хороший результат лучше обратиться к специалистамИсточник assz.ru

Согласно первому, у вас есть возможность выбора готовой документации и проектов, которые были разработаны заранее.

Ключевые этапы возведения включают:

Заливку фундамента.Лучшим вариантом под проект гаража на 2 машины с мансардой традиционно считается монолитное основание, которое обустраивают в заранее вырытом котловане. Подготовленную площадь либо заливают тяжелым бетоном, либо укладывают готовые железобетонные плиты.

Возведение стен гаража из кирпичаИсточник assz.ru

• Подготовку дверных и оконных отверстий.
• Сооружение крыши на мансардном этаже.Воплощая в жизнь проект гаража на две машины с мансардой, следует учитывать, что во время непогоды дождевые капли могут создавать сильный шум, стуча по профнастилу. Если такой вариант не подходит, рекомендуется отдать предпочтение черепице или шиферу.
• Обустройство мансардных окон. При выборе окон для мансарды необходимо руководствоваться светопропускной способностью и теплоизоляционными свойствами представленных на современном рынке моделей. Рекомендуемое соотношение площади остекления по отношению к площади пола мансардного этажа – 1:10. Коэффициент теплопередачи должен составлять меньше 0,8 Вт/м2. «Теплые» окна позволят сократить затраты на обогрев помещения в холодное время года.
• Подключение коммуникаций.В гараже с мастерской, баней и жилой комнатой не обойтись без электричества, холодного и горячего водоснабжения, газа и канализации. Если планируется постоянное проживание в смежной с баней жилой комнате, необходимо также позаботиться об интернете и средствах связи.
• Работы по утеплению и гидроизоляции крыши и стен.Это особенно актуально, если вы планируется круглогодичное проживание в мансарде.

Если строение будет использоваться не только в теплый период, то оно требует хорошего утепленияИсточник kamtehnopark.ru

Последний этап – это отделочные работы.Внутренняя и внешняя отделка выполняется в соответствии с вашими пожеланиями и эстетическими предпочтениями.

Расчет размеров

Следующий этап после подбора места – расчет габаритов здания; при этом важно не только отвести место для непосредственной парковки транспортных средств, но и учесть небольшое пространство для обслуживания и хранения инструментов. Сами парковочные места могут находиться в одном помещении или разделяться перегородкой: это зависит от предпочтений владельца

Рассчитывая размер гаража на 2 машины, можно обратить внимание на СНиП 21.02.99, в котором указаны минимальные габариты парковочного места на открытой местности и внутри помещения:

• Длина – 5,3 м.
• Ширина – 2,5 м.

Точный размер зависит от габаритов самих машин. Соответственно, для гаража на два транспортных средства нужно умножить показатели на 2, после чего прибавить расстояние между парковочными местами (минимум 50 см). Необходимо предусмотреть место для стеллажей, а также промежуток между автомобилями и стенками строения: согласно строительным нормам, он должен составить 0,5 м.

Естественно, если гараж будет использоваться не только для транспортных средств, но и хранения инструмента, дров, уличных скамеек и иного инвентаря, требуется учесть это при расчете размеров. Высота потолков должна составлять минимум 220 см.

Размеры отмечаются на плане будущего зданияИсточник rookame.ru

Выкладываем стены гаража из пеноблоков: пошаговая инструкция

Многие строители утверждают, что кладка пеноблока намного сложнее кирпичной и требует особого подхода. Нельзя это подтвердить, поскольку гараж из пеноблоков своими руками можно без проблем выгнать за 1 день и выровнять все идеально, в то время как из кирпича требуется потратить около недели на те же работы. К тому же пеноблок легкий, удобно подгоняется под размеры. Но все же некоторые нюансы и отличия есть. Рассмотрим процесс подробнее.

ЭТАП 1: подровнять, если неровно. Если последний ряд блоков ложился не по уровню или имеются мелкие дефекты материала, надо все сделать максимально ровно

Если под цемент это не важно, то под кладку с клеем – очень важно, ведь он дорогой

ЭТАП 2: закладываем первый ряд, выводим угол. Строительство гаража из пеноблоков пойдет намного легче, если идеально выровнять первый ряд. Выложить блоки, затем по нитке все выровнять, проверить уровнем, подложить или сбить раствор где надо. Именно до миллиметра ровняем, не так как с ракушечником или кирпичом. Блоки большие и любой небольшой косяк создаст проблемы потом. Выставляем углы сразу по 3-4 блока, чтобы легче было дальше вести ряды.

ЭТАП 3: выкладываем ряды. Здесь все просто. Если первый ряд ровный, просто намазываем клеем, расправляем специальным шпателем, кладем блок. Процесс кладки одной стены займет пару часов, не более. Главное не делать «пропуски», равномерно распределять клей, делать перекрытие.

ЭТАП 4: выравнивание верхнего ряда. Существуют разнообразные проекты гаражей из пеноблоков, но лучше делать стандартных размеров. Советую все же делать высоту гаража такой, чтобы верх заканчивать целым блоком. Либо придется весь ряд распиливать. Впрочем, пилить пеноблок просто и быстро. В нашем случае ровность верхнего ряда была не столь важна, поскольку делали армопояс.

Важно: армопояс – вещь не обязательная, но крайне важная для гаража. Дело в том, что тяжелые элементы и опоры нельзя будет просто положить на пеноблок

Под большим весом на одну точку он расколется или обломается край

При наличии армированного пояса нагрузка распределяется на весь периметр гаража из пенобетона. Это позволяет ему выполнять стандартные функции обычного кирпичного здания

Под большим весом на одну точку он расколется или обломается край. При наличии армированного пояса нагрузка распределяется на весь периметр гаража из пенобетона. Это позволяет ему выполнять стандартные функции обычного кирпичного здания.

ЭТАП 5: установка закладной арматуры под пояс. Через каждые 50-80 сантиметров насверливаем пенобетон на глубину 40-60 сантиметров, вставляем арматуру. Выводим ее выше уровня стены на 25 сантиметров (высота будущего пояса). Далее протягиваем продольную арматуру из прутков М14, выполняем вязку арматуры между собой обычной проволокой.

ЭТАП 6: армопояс для пенобетона. И теперь, чтобы правильно построить гараж из пеноблоков своими руками, нам надо сделать бетонную обвязку сверху. Делаем деревянную опалубку как на цокольный фундамент, крепим ее сквозными шпильками через пенобетон. Сверху стягиваем стальной проволокой, чтобы не «разъехался верх». Удобнее будет пользоваться лесами или стремянкой.

Важно еще сделать металлические закладные пластины в будущий армопояс от ворот и опорных столбов. Это нужно для максимальной монолитности всех прилегающих конструкций

Это может быть арматура М16 или просто стальная полоса – без разницы, лишь бы она на 30-40 сантиметров заходила в пояс

Это может быть арматура М16 или просто стальная полоса – без разницы, лишь бы она на 30-40 сантиметров заходила в пояс.

Теперь вопрос как построить гараж из пеноблоков раскрыт. Остается лишь установить металлические ворота в гараж и сделать крышу. Но это уже отдельный и достаточно сложный процесс, который мы рассмотрим в другой статье. Так же предлагаем посмотреть хорошее видео кладки пенобетона для большей наглядности данного процесса:

Решение простых важных вопросов

С последним пунктом проще всего, санузел ставят на том этаже, где больше проводишь времени. Проще всего поставить на нижнем этаже, меньше проблем с разводкой канализации и больше свободного пространства на мансарде. Обойтись без туалета не получится, если внутри помещения гаража вы проводите подряд больше 10-12 часов, если в проекте свободное место, сделайте две точки, на первом этаже и мансарде.

С удобствами неразрывно связана главная головная боль проектов с мансардой, а именно — обустройство лестницы на второй этаж. Если мансарда для вас — всего лишь склад, то правильным будет сделать откидную лестницу пожарного типа, как на фото.

Для гаражей, у которых площадь мансарды достигает 30 и более метров, нужно делать лестницу винтом или в виде двух маршей змейкой. Такой проект лестницы можно использовать в любых вариантах гаражей, даже самых малогабаритных.

Если мансарда по проекту будет использоваться в качестве полноценного жилья, то есть смысл сделать наружную лестницу. Возможно, это не украшает постройку, но такое решение намного удобнее и практичнее внутренних переходов. Это безопаснее, с точки зрения пожарных, и не нужно вдыхать выхлопные газы.

Помещение бокса для автомобилей и пространство мансарды должны соединяться герметично закрываемой дверью, кроме того, на каждом этаже по проекту должна быть своя система принудительной вентиляции.

Интересные проекты гаража с мансардой

Для обустройства полноценного жилого варианта мансарды лучше всего подойдет проект гаража на два автомобиля с полезной площадью второго этажа 70 м2. Здание высотой почти в 8 м строится из пенобетона на ленточном фундаменте. Кровля из металлочерепицы настилается на наслонные стропила из бруса. Для утепления используется минволокно, перекрытия изготавливаются из пустотелых бетонных плит.

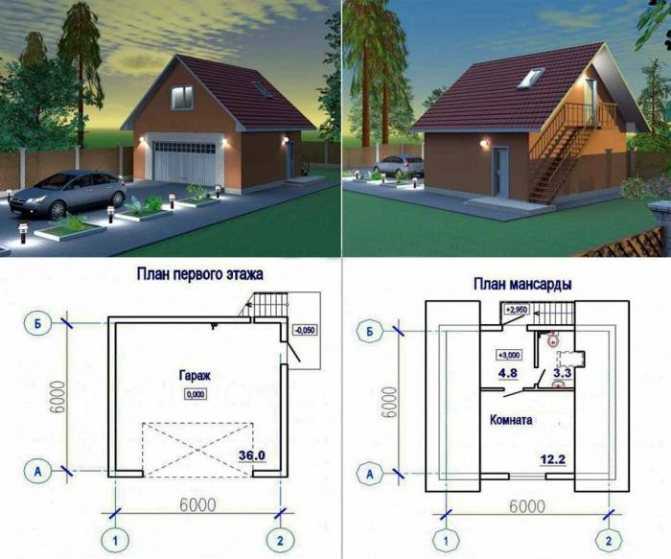

Особенностью проекта является наличие внешней лестницы для второго этажа мансарды. Вход в жилое помещение расположен на втором этаже, за счет использования ломаной крыши входная дверь находится на одном уровне с мансардой. В проекте есть крыльцо с навесом, опирающимся на стойки из бруса. По признанию специалистов, подобное оформление входа в мансарду является одним из самых удачных, как с точки зрения дизайна, так и технологии строительства.

Площадь мансарды разбивается на две спальни, гостиную, санузел, ванную и кухню. По сути, на втором этаже гаража по проекту хватает места, как для полноценного одноэтажного дома.

Наличие отдельного входа позволяет использовать первый этаж не только в роли гаража, но и для ремонта или обслуживания автомобилей на коммерческой основе.

Если предыдущий проект показался вам чересчур затратным, можно построить гараж меньших размеров в стиле деревенского дома. Такое решение больше подходит для гаража на загородном участке или даче.

По проекту коробка гаража строится из газобетона или пеноблоков на свайном или ленточном фундаменте. Перекрытие изготавливается из армированного бетона, что позволяет усилить верхний пояс коробки из пеноблоков. Благодаря использованию двух полувальм в конструкции крыши, здание смотрится более выразительно. Кроме того, такое решение позволяет снизить нагрузку на верхнюю часть фронтонов крыши. Используемый для стропил брус 100х100 мм, мощная обрешетка и большой угол наклона скатов в 38о дает возможность использовать керамическую либо цементно-песчаную черепицу.

По проекту размеры первого этажа 7х7м, общей площадью в 40 квадратов, позволяют поставить две легковые машины и прицеп. Жилое помещение мансарды занимает 19м2, что в принципе достаточно для дачного или загородного варианта гаража. Этажи соединяются полувинтовой лестницей из бруса и сосновой рейки. По проекту здание не отапливается, поэтому внутри помещения нет санузла или котельной.

Разумеется, конструкции гаражей с мансардой не ограничиваются только огромными постройками, размером в полноценный жилой дом. При желании можно найти проект и перестроить уже имеющийся гараж 5х6 м в постройку с мансардным этажом.

В этом случае размеры мансарды уменьшатся до 12 м2, при высоте потолков 180 см. Из-за этого скаты крыши приходится делать относительно покатыми, с углом наклона до 27о. Здание получилось очень компактным и удобным, но небольшие размеры мансардного помещения вряд ли позволят использовать его в качестве жилого. Скорее это будет склад или место хранения ненужных вещей.

Если коробка гаража первоначально возведена из кирпича, то мансарду можно достроить каркасно-щитовым способом или дополнительными рядами пеноблоков, стянутыми арматурой. Нижний этаж утепляют ЭППС, и всю постройку зашивают сайдинговыми панелями. Крышу и потолочное перекрытие изготавливают из бруса и плит ОСБ.

Крыша

Как правило, в проектах с мансардой и гаражом предусматривается кровля, покрывающая сразу и гараж, и основное здание. Иногда над гаражом может даже обустраиваться одна из мансардных комнат. Для этих целей в теории подойдет любая конструкция, но на практике оказывается, что некоторые крыши требуют слишком больших финансовых вложений или не могут быть смонтированы в ветреном климатическом поясе из-за чрезмерной высоты. Выделяют несколько типов кровли, идеально подходящих для создания под ними мансарды.

К ним относятся:

• двускатная;
• вальмовая;
• полувальмовая.

Последние два варианта относятся к четырехскатным.

Мансарда под двускатной крышей получится маленькой, узкой и неудобной, однако этот вариант наиболее прост в исполнении. Он может быть спроектирован даже своими силами.

Мансардные конструкции под четырехскатными крышами представляют собой полноценные комнаты.

Варианты проектов для создания больших построек

Сегодня существует множество вариаций готовых проектов домов и коттеджей с мансардой и гаражом. Все они отличаются габаритами и внутренним наполнением. Существуют варианты одноэтажных и двухэтажных строений, помещений с цокольным этажом, винным хранилищем или баней.

Для строения дома с мансардой и гаражом можно воспользоваться готовым проектом

Дома с площадью более 100 м² намного проще обустроить. Фото планов строений наглядно отображают множество различных вариаций, в том числе это проекты гаража и мансарды на 2 машины. Мансардный этаж будет более вместительным благодаря большой свободной площади. Здесь существует возможность организовать несколько жилых комнат, обустроить спортзал, поставить бильярдный стол или создать просторную гостиную. Гараж, который может иметь разные габариты, несложно пристроить с любой стороны сооружения. При этом в обязательном порядке следует учитывать эстетику дома, чтобы пристройка не искажала его пропорции.

Возведение габаритного строения можно осуществлять по проекту одноэтажного дома с гаражом на 2 машины. Особенно это актуально, когда в семье насчитывается два автомобиля. Над гаражом можно организовать зимний сад, домашний кинотеатр или игровую, что наглядно отображено на фото гаража на 2 машины с мансардой.

Можно придать строению стильность и оригинальность, заменив стандартные стены мансардного этажа стеклянными. Также владельцы двух и более автомобилей по достоинству оценят проект дома с гаражом под домом, расположенным на первом этаже. Жилые комнаты в этом случае находятся в мансардном помещении, которое планируется исходя из личных предпочтений хозяев дома. Различные варианты можно увидеть на фото проектов гаража с жилой мансардой.

Вариации проектов небольших домов: фото примеры

Проекты домов с мансардой до 100 м² требуют более внимательного подхода при обустройстве жилого помещения и гаража. Если дом вытянутый и узкий, гараж пристраивают с торца. В случае квадратного строения пристройку можно выполнить с любой стороны. Еще одним вариантом, который часто предусматривается в проекте дома 6 на 8 с мансардой, является оборудование цокольного этажа, где можно обустроить гараж. Такое решение позволит получить компактное, вместительное, многофункциональное и стильное строение на небольшой территории. По соседству с гаражом можно обустроить парную или баню.

Проектирование небольшого дома с мансардой требует более внимательного подхода

Мансарда в этом случае будет иметь меньшую площадь. Здесь возможно расположение всего одной комнаты

Поэтому, чтобы получить максимум свободного пространства, особое внимание следует уделить конструкции крыши, выбрав ломаный вариант. Для дачной версии мансардное помещение может быть использовано в качестве хозяйственного помещения

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве

В этом случае рекомендуется обустроить двускатную крышу, вследствие чего удастся существенно сэкономить на строительстве.

При создании дизайна домов часто применяются дополнительные архитектурные элементы, благодаря которым создается не только презентабельный и стильный внешний вид строения, но и расширяется свободное пространство внутри дома. Одним из таких элементов является эркер. Фото домов с гаражом и мансардой наглядно демонстрируют множество вариаций его расположения.

Также можно использовать колонны, эксклюзивные окна. Дополнительное обустройство террасы или веранды облагородит строение, сделав его более уютным. Для комфортного летнего отдыха отнюдь нелишним будет создание балкона.

Если дом имеет прямоугольную форму, то гараж лучше расположить с торца

Внимания заслуживает проект дома с мансардой (фото это наглядно отображают), где гараж покрывает плоская крыша, которая является основанием террасы. Эстетичность и элегантность конструкции достигается умелым комбинированием отделочных материалов. Для большой семьи придется по душе просторный коттедж с мансардой, увенчанной ломаной крышей, что обеспечивает максимальное целевое использование мансардного этажа.

Прежде чем определиться с конкретным вариантом, следует подробно изучить различные проекты, где в плане дома с мансардой и гаражом представлены всевозможные вариации внутренней планировки помещений. Опытные специалисты адаптируют выбранную разработку под конкретный регион и внесут необходимые изменения, основываясь на пожеланиях заказчика.
